Шатровая кровля своими руками

Установку и монтаж шатровой кровли необходимо делать до укладки потолка.

В начале работ по всему периметру дома укладывается брус  для более равномерного распределения массы по всей поверхности. Его еще называют мауэрлат. Его необходимо закрепить на стену дома с помощью специальных шпилек.

Далее нужно сделать следующее:

  • разметить ось с торца каркасного дома по верхней обвязке;
  • рассчитать половину толщины конькового бруса и отметить место установки первоначального элемента системы стропил;
  • один конец замерной рейки приложить к отмеченной линии и отметить место промежуточного стропила;
  • для расчета свеса стропил, один конец бруса нужно поставить на свес крыши, а второй – на угол с внешней стороны стены дома;
  • рассчитать расположение прочих элементов стропил центрального типа можно с помощью перемещения рейки по боковой стене дома и разметкой положения каждого стропила;
  • на остальных углах повторяется то же самое;
  • материалы для кровли купить вы сможете в специальных строительных магазинах. На сегодняшний день на рынке представлен широкий выбор кровельных покрытий оптимального качества по доступной цене.

Расчет элементов шатровой крыши

Для данного расчета вам понадобится специальная замерная рейка. Она выполняется из стандартной фанеры шириной 5 см. Существует специальная таблица соотношений длины и расположения стропил.

Благодаря этим данным, которые подробно представлены в таблице, длина ноги стропил является произведением промежуточного либо углового коэффициента ее проекции. Для увеличения точности и достоверности расчетов обязательно пользуйтесь данной таблицей. Рассмотрим пример расчета кровли крыши, вы замеряли при помощи рейки горизонтальную проекцию стропил промежуточного типа.

По таблице вы найдете угол наклона, который подойдет под ваш случай, и умножите данные.

Рассчитать длину свеса стропил вы сможете так же. Нужно умножить горизонтальную проекцию на определенный коэффициент. Также эти данные можно рассчитать и по теореме Пифагора для прямоугольного треугольника по формуле: a2+b2=c2. Где а и b – это горизонтальные и вертикальные проекции.

Угловые элементы

У всех стропил с одной стороны имеется косой срез, необходимый для крепления к коньковому брусу. Конек имеет специальный подрез с двойным скосом для более надежной фиксации деталей  и элементов по углам дома.

А расчет стропил углового типа производится следующим образом:

  •  от угла нужно отмерять полную длину стропил;
  •  проекцией его будет являться произведение квадратов длин стропильных центральных проекций.

Полученное число нужно умножить на коэффициент, указанный в таблице, и получится длина углового стропила.

Затем рассчитывается площадь треугольных скатов. Вычисляются они также по теореме Пифагора. Чтобы упростить расчеты нужно представить скат в виде двух прямоугольных треугольников. Далее рассчитать по формуле площадь трапеции боковой поверхности крыши дома.

И уже в самом конце рассчитываем кровлю. Показатели всех площадей нужно суммировать, и получится минимальная площадь крыши.

Инструменты и строительные материалы

Для устройства конструкции шатровой кровли своими руками вам понадобятся специальные строительные инструменты и материалы, такие как: бензопила, болгарка, электрический лобзик, пила ручная, гвозди и дюбели, молоток, рубанок, топор, электрическая дрель, брус и доски одной породы дерева, кровельный материал, стальные скобы.

Вы можете построить шатровую конструкцию стандартного типа, либо удлиненной в одну сторону или в виде усеченной пирамиды.

Монтаж каркаса своими руками

Первоначально монтируются вертикали для конькового бруса. После этого начинается установка диагональных стропил одинаковых по длине.

Далее идет установка накосных стропил, а затем и рядовых с определенным шагом в 60 см, которые закрепляются при помощи врубки к коньку и мауэрлату. Вы можете делать врубку как своими руками, так и специальным электроинструментом.

Затем  на диагональных направляющих закрепляются нарожники, для связки накосных брусьев и мауэрлата под определенным углом относительно конька крыши.

Важный момент, рядовые брусья ни в коем случае не должны касаться точек соединения мауэрлата.

Усиление крыши напрямую будет зависеть от габаритов дома. Укладывается добавочный шпренгель, т.е. брус между смежными сторонами стропил. И уже на нем устанавливают стойку или шпренгельную ферму. При очень большой площади дома для диагоналей применяют двойные балки. Двускатная кровля и односкатная монтируется похожим образом.

ГЛАВНАЯ


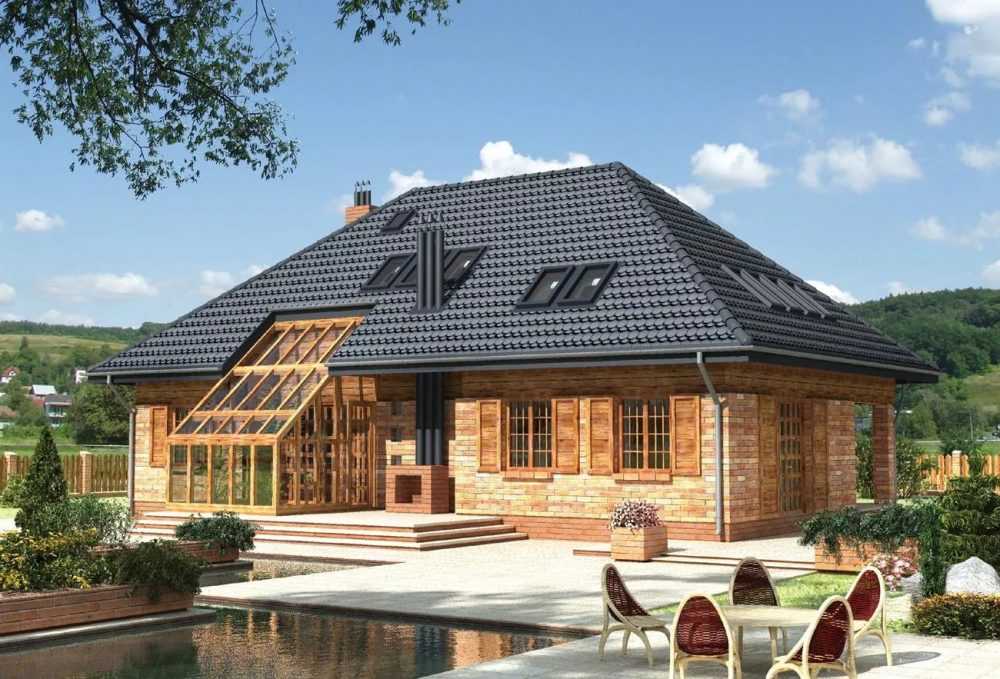

По большому счёту, шатровая крыша (см. фото) – это та же вальмовая крыша, в которой длина конька равна нулю, т.е. конька нет, и все угловые стропила сходятся в одной точке. Чаще всего её возводят на домах, коробка которых представляет из себя квадрат. Давайте рассмотрим один пример такой крыши. Стропила у нас будут опираться на балки перекрытия. Допустим, мы имеем коробку дома размером 10х10 метров с несущей перегородкой посередине.

ШАГ 1: Устанавливаем мауэрлаты, балки перекрытия и выноса (см. рис.1). Балки перекрытия и выноса ставим, начиная от середины, т.е. сначала центральные, а потом от них влево-вправо остальные с рассчитанным шагом.

Рисунок 1

Мы видим, что крайние балки перекрытия и крайние выноса находятся от угла дома на одинаковом расстоянии. Как мы уже говорили в статье «Конструкция вальмовой крыши с опиранием стропил на балки перекрытия», расстояние это желательно брать не меньше 0,8-1 метра.

ШАГ 2: Посередине будущей крыши устанавливаем центральную стойку из бруса 150х150 мм. Высоту её определяем из предварительного эскиза крыши, выполненного на бумаге. Стойку фиксируем строго вертикально при помощи двух временных укосин (см. рис.2). После того, как мы в следующем шаге установим центральные стропила, укосины можно будет убирать. На последующих рисунках они не показаны.

Рисунок 2

ШАГ 3: Изготавливаем и устанавливаем четыре центральных стропила скатов.

Как размечаются стропила, показано на рис. 3

Рисунок 3

Таким образом мы делаем все четыре центральных стропила скатов и устанавливаем их (см. рис.4):

Рисунок 4

Вверху между собой их можно сшить либо гвоздями, либо при помощи металлических уголков, как показано на рисунке.

ШАГ 4: Пришиваем ветровые доски и устанавливаем угловые выноса (см. рис. 5). Как делать угловые выноса также подробно описано в статье о вальмовой крыше (ссылка выше):

Рисунок 5

ШАГ 5: Изготавливаем и устанавливаем угловые стропила.

Для этого в первую очередь натягиваем шнурку (см. рис. 6):

Рисунок 6

Далее с помощью малки мы замеряем углы нижнего и верхнего запилов. Как это делается, мы уже видели при описании вальмовых крыш.

Сейчас я хочу показать способ, который мы всегда используем при установке угловых стропил длиной более 6 метров (когда их приходится наращивать). В первую очередь мы берём две доски по 6 метров. У одной делаем только нижний запил, у другой только верхний. Затем ставим эти две доски, сшивая их между собой гвоздями прямо по месту. Также сразу ставим под них стойку (см. рис.7):

Рисунок 7

Теперь рулеткой замеряем длины двух кусков, которых нам не хватает – одного с верхним запилом, другого с нижним. Изготавливаем их и нашиваем на уже стоящие доски.

Таким образом мы делаем все четыре угловые стропила (см. рис.8):

Рисунок 8

ШАГ 6: Добавляем на углы выноса, которых не хватает, и при необходимости ставим под стропила стойки (см. рис.9):

Рисунок 9

Необходимость установки стоек определяется расчётом, в зависимости от размеров крыши и снеговых нагрузок. Стойки желательнее упирать на несущие перегородки, либо ставить подкосы. Возможность установки стоек на балки перекрытия также проверяется расчётом. Об этом мы говорили в статье «Стропильная система. Расчет стропил и балок перекрытия». При этом всегда старайтесь по возможности смещать стойки ближе к несущим стенам, чтобы уменьшить нагрузку на балки.

ШАГ 7: Изготавливаем и устанавливаем все нарожники (см. рис.10). Порядок изготовления нарожников показан здесь…

Рисунок 10

Под нарожники, опирающиеся на выноса, над мауэрлатом ставим небольшие подпорки.

После этого нам остаётся подшить карнизы снизу и сделать обрешётку.

СМОТРИТЕ ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:

  • Строительство Х-образных (восьмискатных) крыш.
  • Строительство Т-образной крыши дома.
  • Монтаж Г-образной крыши с фронтонами различной ширины.
  • Г-образная крыша дома с равными фронтонами.
  • Полувальмовая крыша своими руками.

Лучший способ выразить благодарность автору — поделиться ссылкой на статью с друзьями!

Паразиты живут внутри каждого! Совет врача — возьмите 120 мл кипятка и… Читать далее

Смотрите, так можно «замедлить» Ваш электросчётчик в 2 раза! … Совершенно ЛЕГАЛЬНО! Нужно взять и в ближнюю к счётчику … Читать далее

Подготовка: проектирование, расчеты, инструменты, материалы

конструкция имеет много сложных элементов, которые нужно идеально подгонять

Для того, чтобы начать строительство требуется использовать готовый чертеж.

В нем должны быть указаны все точные размеры (длина, толщина) балок, а также материалы, которые будут применяться для кровли. Чертеж делается на основе конструкции стен, а также из расчетов погодных условий в регионе (осадки и ветер).

Хорошим вариантом при проектировании считается использование 3D модели крыши, особенно если она имеет ломанную форму. При расчете рисуется схематическое изображение кровли, которое требуется разделить на простые геометрические фигуры. Это поможет более правильно рассчитать необходимые материалы.

Например, при большом количестве снега зимой следует делать более крутой наклон, но при этом возрастает парусность конструкции, из-за чего сопротивление ветру будет ниже. Также на кровельных материалах указывается допустимый угол наклона, при котором их можно использовать.

Для постройки требуется:

  • пила по дереву с разным сечением зубьев;
  • стамески;
  • молотки;
  • болгарка (для обрезки анкерных креплений);
  • дрель с набором длинных сверл по дереву;
  • рубероид для гидроизоляции балок;
  • анкерные крепежи и гвозди;
  • кровельный материал.

А также деревянные балки под:

  • мауэрлат (не меньше 150 мм);
  • перекрытия (от 200 мм);
  • прогоны и подкосы (50х150 мм);
  • диагональные стропила (100х150 мм);
  • ригеля (50х200 мм);
  • подвесные стойки (25х150 мм).

Также в зависимости от конструкции крыши могут пригодиться металлические скобы и саморезы.

Расчет угла наклона скатов и длины стропил

Значение наклона кровли подбирается исходя из климатических условий региона строительства. Четырехскатные вальмовые крыши без мансарды под углом 15–25° целесообразно устраивать на местности с сильными ветрами

Следует принять во внимание требования производителей кровельных материалов. Для каждого вида есть допустимые минимальные углы скатов по отношению к плоскости перекрытия. Высота конька рассчитывается по формулам, применимым к прямоугольным треугольникам в тригонометрии

В некоторых случаях выбирается сначала подходящая отметка верхней точки четырехскатной вальмовой крыши с чертежа, а затем уже вычисляется угол, под которым будут монтироваться скаты. В формуле а – является высотой конька, b – половиной ширины дома из плана. Исходя из величин а и b, по таблицам Брадиса для tg и ctg вычисляется угол наклона или высота конька

Высота конька рассчитывается по формулам, применимым к прямоугольным треугольникам в тригонометрии. В некоторых случаях выбирается сначала подходящая отметка верхней точки четырехскатной вальмовой крыши с чертежа, а затем уже вычисляется угол, под которым будут монтироваться скаты. В формуле а – является высотой конька, b – половиной ширины дома из плана. Исходя из величин а и b, по таблицам Брадиса для tg и ctg вычисляется угол наклона или высота конька.

Определить длину стропильной ноги L можно, имея значение пролета, отметку верхней точки крыши или угла наклона по двум формулам. Если известна высота конька: L=L1+L2.

Меньший угол наклона характерен большой длиной стропил.

Особенности устройства шатровой кровли

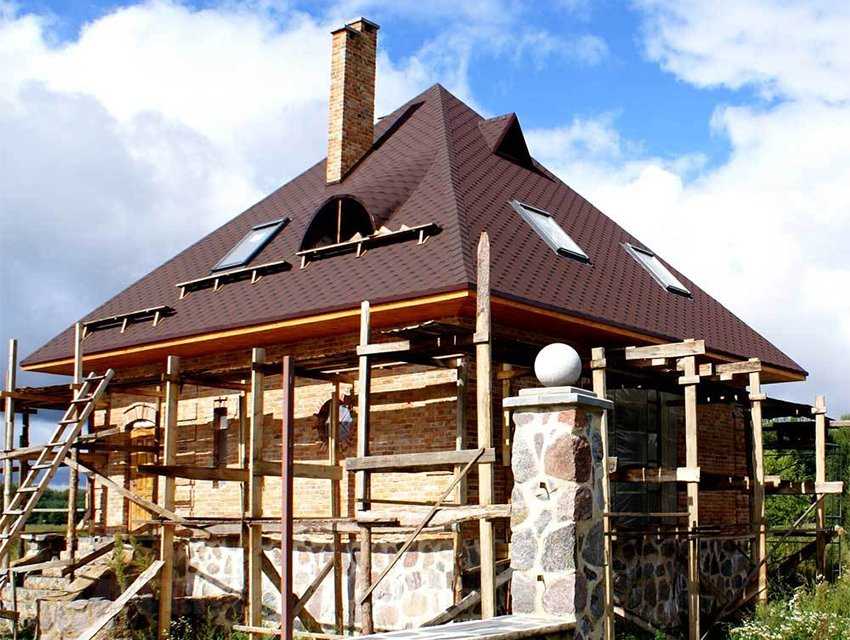

Конструкция шатровой крыши — это сочетание нескольких скатов треугольной (реже — трапециевидной) формы. Количество их может меняться в зависимости от архитектурных особенностей строения. Чаще всего встречаются четырёхскатные шатровые кровли, но владельцы зданий могут построить крышу и с большим количеством скатов.

Архитектура постройки определяет форму крыши с шестью скатами

Классический вариант шатровой крыши — это пирамида с квадратным основанием. Опора скатов кровли идёт в основном на стены постройки, иногда выходя за их границы. Свесы могут выступать за пределы здания на 400–500 мм, тем самым предохраняя архитектурное сооружение от неблагоприятного воздействия погоды.

Чаще всего в индивидуальном строительстве применяют классический вариант четырёхскатной шатровой крыщши

Отличия вальмовой и шатровой кровли

Ещё одно название шатровой кровли — крыша конвертом. Такой тип является разновидностью вальмовой крыши. Конверт с прямоугольным основанием — основа вальмового типа кровли, а квадрат чаще используется в шатровом варианте.

Вальмовая конструкция — это сочетание двух скатов в виде трапеции и двух скатов в треугольной форме. В кровле-шатре соединяются треугольные скаты.

Типичный вариант вальмовой кровли состоит из двух треугольных и двух трапециевидных скатов

Если в вальмовой крыше есть конёк, то кровля шатровая монтируется без этого элемента. Вершины всех скатов шатровой конструкции соединяются в единой точке. Это происходит в виде их наслоения друг на друга или крепления к отдельной опоре. Конёк как таковой в этом случае отсутствует.

Плюсы и минусы шатровой конструкции

  1. Основное преимущество шатровой кровельной конструкции — её уверенное противостояние порывистым ветрам. Аэродинамические «способности» крыши проявляются в том, что воздушные потоки практически не попадают в чердачную часть, они уходят вниз по треугольным скатам.
  2. Ещё один большой плюс шатровой крыши состоит в отсутствии фронтонов. Это отличный повод для экономии, ведь строительных и отделочных материалов для кровли понадобится гораздо меньше.
  3. Многие пользователи строений с шатровой крышей отмечают быструю прогреваемость помещений именно благодаря такой конструкции кровли. Дождевые и сточные воды не задерживаются на конверте из треугольных скатов, а стекают вниз. Это продлевает срок бесперебойной службы крыши.

Но есть в шатровой кровле и отрицательные моменты:

  1. Сложная конструкция каркаса.
  2. Малые размеры мансарды.
  3. Большое количество отходов строительных материалов из-за конструктивных особенностей кровли.

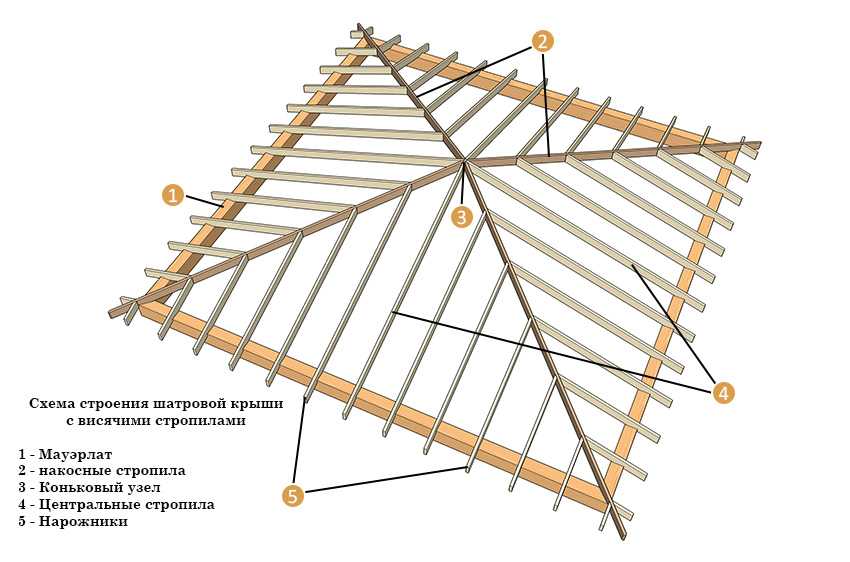

Схема конструкции шатровой крыши

При расчёте и строительстве шатровой кровли обязательно нужно располагать основными сведениями о её составляющих элементах.

Чтобы правильно спроектировать шатровую крышу, нужно знать все основные элементы её конструкции

Опорная часть кровли — мауэрлат, размещаемый по периметру строения. Он крепится на стены постройки с наружной стороны. В кирпичных домах мауэрлат может монтироваться с внутренней стороны. Материалом для этого элемента кровельной системы служит брус с большим сечением. Накосные стропила предназначены для образования кровельного угла, собственно благодаря им и получается пирамидальная форма крыши. Самым сложным в конструкции шатровой крыши считается коньковый узел. В коньковом узле вместе с накосными стропилами соединяются стропила центральные, которые регулируют высоту каждого ската. Параллельно центральным стропилам устанавливают нарожники. Они всегда короче центральных стропил и укладываются на определённом расстоянии друг от друга.

Делаем сами шатровую крышу

Несмотря на всю сложность конструкции шатровой кровли, сделать такой тип крыши самостоятельно вполне возможно.

Порядок сооружения шатровой крыши включает в себя несколько последовательно выполняемых действий:

  1. Создание проекта шатровой кровли и проведение всех необходимых расчётов.
  2. Приобретение требуемых материалов и приготовление инструмента.
  3. Крепление мауэрлата по всему периметру основания строения.
  4. Установка опорной балки для стропил параллельно мауэрлату (допустимое расстояние между ними 450 см).
  5. Крепление диагональных элементов, раскосов, подкосов к основе стропил.
  6. Утепление крыши.
  7. Монтаж финишной кровли и дополнительных элементов для стока, вентиляции и др.

Полезные советы по строительству шатровой кровли

Профессионалы плотницкого дела делятся советами, которые обязательно нужно принимать во внимание при строительстве шатровой крыши:

  • не использовать древесину разных пород;
  • не собирать несущие элементы кровли из реек размером менее 150 на 50 мм;
  • не крепить к опорной стойке коньковой части короткие детали, их закрепляют по углам;
  • обязательно применять промежуточные стропильные ноги (в центре кровли).

Пошаговая инструкция по возведению шатровой крыши

Рассмотрим строительство шатровой восьмискатной кровли на конкретном примере. Крыша будет предназначена для постройки размерами 10 на 10 метров с перегородкой посередине (несущая конструкция).

  1. Устанавливаем мауэрлаты. Для этого используем брус с сечением 100*150 или 150*150 мм) и крепление при помощи шпилек (резьба более М12).

  2. Укладываем балки перекрытия и выноса, двигаясь от центра к краям и сохраняя одинаковое расстояние между ними (не меньше одного метра или восьмидесяти сантиметров).
  3. Применяя брус 150 на 150 мм, монтируем центральную опорную стойку в коньковой части крыши. При этом обязательно проверяем вертикальность при помощи отвеса и рейки. Фиксируем стойку при помощи временных укосин, которые демонтируются после установки центральных стропил.

  4. Прикрепляем четыре центральных стропила. «Сшивают» эти элементы металлическими уголками или при помощи гвоздей.
  5. Монтируем диагональные стропила, соблюдая необходимый уклон. Если эти элементы стыкуют из двух частей, то в месте соединения деталей делается дополнительная опора. Чтобы снизить нагрузки на балки, крепёж таких стоек желательно сместить к несущим стенам.
  6. Укладываем и крепим рядовые стропила, опора при этом идёт на мауэрлаты и опорный брус коньковой части. Расстояние между стропилами — около 600 мм.
  7. Прикрепляем нарожники, стараясь сохранять параллельность между ними и стропилами. Если крыша монтируется с выносами, то под нарожники в этой части кровли делаем подпорки.

  8. Делаем обрешётку, применяя бруски (50 на 50 мм) или доски толщиной 20–25 см.
  9. Укладываем материалы для тепло- и гидроизоляции.

  10. Пришиваем при помощи саморезов к обрешётке кровельный материал.
  11. Подшиваем карнизы, устанавливаем водостоки, вентиляционные элементы.

Видео: строим сами шатровую крышу

Взвесив все положительные и отрицательные моменты в эксплуатации шатровой крыши, можно решиться на её постройку своими силами. Главное — всё просчитать и следовать чётким инструкциям, которые дают профессионалы строительного дела.

Достоинства и недостатки

Многощипцовая крыша — весьма привлекательная конструкция, с эстетической точки зрения она наиболее предпочтительна благодаря сложности конструкции.

Достоинствами таких крыш являются:

  • Сложность состава предполагает наличие множества пересечений плоскостей, создающих своего рода ребра жесткости, существенно усиливающие конструкцию;
  • Нагрузка на стропильную систему распределяется между отдельными участками более гармонично, увеличивая тем самым срок службы всей системы;
  • Наличие чердачного пространства увеличенного объема, которое можно эффективно использовать;
  • Внешний вид такой крыши придает всему зданию солидный и привлекательный облик, формирует определенный архитектурный стиль и колорит.

К недостаткам многощипцовых систем можно отнести:

  • Сложность работы, самостоятельное возведение такой крыши без наличия специальных знаний и опыта маловероятно;
  • Большие объемы строительных материалов, что автоматически означает высокие расходы;
  • Неэффективный расход кровельного материала. При укладке кровли получается много обрезков;
  • Наличие множества внутренних углов в зимнее время способствует скоплению снежных массивов, увеличивая нагрузку на отдельные части стропильной системы.

В целом, и достоинства и недостатки — следствие сложной конфигурации, создающей трудности в обустройстве, требующей высоких расходов, но имеющей эффектный и привлекательный результат.

Достоинства и недостатки

Треугольная схема

Это самый простой, пусть и не самый лучший способ создания. Благодаря отвесным скатам крыши снег почти не остается на ней, вследствие чего нагрузка уменьшается. Но в то же время жилого места становится меньше. Особенности и правила возведения треугольной мансарды:

  • Опора — мауэрлат. На него переносят вес стропил, наклонных по виду.
  • Верхняя часть опор крепится к левому и правому прогонам.
  • Применяются и висячие стропильные арки, необходимые для потолочной части.
  • При использовании висячих стропил и условии, что они являются основой для пространства длиной более чем 3 метра, используется подвеска. Она устанавливается в центре. Подвеска не является опорой, поэтому логичен следующий пункт.
  • Подвеска не строится по принципу опорной стойки.
  • Учитывая, что постройка подвержена падению из-за порывов ветра, нужно дополнительно ее закрепить. С этой целью стропилины прикрепляются к стенам при помощи скруток.
  • Стропилины нижней части опираются на перекрытие.
  • Стойки врезаются сразу в балки, учитывая, что перекрытие деревянное.

Материал для кровли

Материал выбирается, исходя из бюджета строительства. Это может быть:

  • ондулин;
  • металлочерепица;
  • профнастил;
  • поликарбонат.

Ондулин (1) – отличный материал для этой цели. В Европе он очень широко применим. Отличается легкостью и прекрасными качествами в эксплуатации. Относительно легок в монтаже, пригоден к использованию даже в экстремальных условиях. Но имеет недостаток – высокую цену.

Металлочерепица (3) придает респектабельность постройке. К плюсам относится то, что не теряет цвет долгие годы, эффективна в использовании. Ее минус в том, что относится к тяжелым материалам, непригодным для кровли зданий, в возведении которых использовался легкий фундамент.

Профнастил (4) самый универсальный вариант для дома, террасы, беседки. Шатровая крыша из этого материала легкая, долговечная, элементы легко монтируются. Его чаще всего используют для легких конструкций, таких как террасы и беседки.

Поликарбонат (2) все чаще используется для террас и беседок. Среди плюсов материала: легкость, простота в обработке, огнеупорность. Но есть и большой минус, поликарбонат хрупкий, поэтому недолговечный материал. Глубокие царапины приводят к потере теплоизоляционных и водоотталкивающих свойств, в результате к непригодности в дальнейшем использовании.

Особенности и элементы шатровой системы

Главное отличие шатровой крыши – полное отсутствие конька. Это очень важная деталь стропильных систем, она принимает на себя усилия стропильных ног. Функция этого элемента возложена на центральную опору, в вершине которой сходятся стропила

В связи с этим большое внимание следует уделять ее прочности. Есть варианты стропильных систем без центральной опоры, верхние пятки стропильных ног упираются друг в друга

Такие варианты чаще всего применяются на небольших по размерам строениях. Все скаты шатровой системы имеют форму равносторонних треугольников.

Шатровая крыша для беседки

Шатровая крыша имеет много вариантов изготовления, но у всех обязательно должны быть следующие элементы.

  1. Накосные стропила. Размещаются по сторонам скатов, воспринимают главные нагрузки на сооружение, служат опорой для остальных элементов, в том числе и нарожников.

  2. Нарожники. Используются для стропильных систем средних размеров. За счет применения нарожников действующие усилия на отдельные элементы распределяются равномерно.
  3. Вертикальная стойка. Увеличивает прочность нарожников, позволяет им воспринимать критические ветровые и снеговые нагрузки. Размеры, место установки и количество вертикальных стоек зависят от параметров стропильной системы и климатической зоны расположения здания.
  4. Лежень. Назначение – усиливать обвязку стропильной системы, в том числе и мауэрлата, повышать жесткость всей конструкции.
  5. Мауэрлат. Воспринимает нагрузки от стропильных ног. Делается из бруса или доски толщиной не менее 50 мм.

Устройство шатровой стропильной системы

Этапы монтажа шатровой крыши

Основные понятия и предъявляемые требования

Стропильная система крыши является важной частью всей конструкции. Именно она будет распределять все нагрузки, а также поддерживать кровельный материал, утеплитель и другие элементы «пирога». Стропильная система, как правило, выполняется из древесины

Выбор этого материала обуславливается его положительными сторонами. Во-первых, древесина легко поддается обработки. А это значит, что строительство стропильной системы можно легко выполнить своими руками. Во-вторых, материал достаточно прочный и долговечный. Конечно, это будет соответствовать действительности, если деревянные элементы для стропильной системы крыши будут правильно обработаны специальными пропитками

Стропильная система, как правило, выполняется из древесины. Выбор этого материала обуславливается его положительными сторонами. Во-первых, древесина легко поддается обработки. А это значит, что строительство стропильной системы можно легко выполнить своими руками. Во-вторых, материал достаточно прочный и долговечный. Конечно, это будет соответствовать действительности, если деревянные элементы для стропильной системы крыши будут правильно обработаны специальными пропитками.

Кроме того, древесина отвечает всем требованиям, которые предъявляются к стропильным системам. К таковым, в частности, относится:

  1. В первую очередь стропильная система должна быть жесткой. Устройство всех соединений должно обеспечивать неподвижность, как при усилиях сдвига, так и при усилиях распора. Именно поэтому в основу всей конструкции положен треугольник, создаваемый стропилами.
  2. Небольшой вес. Крыша не должна оказывать слишком сильное давление на стены и фундамент. А именно этими качествами, малым весом, и обладают деревянные стропила. Можно использовать и металлические элементы. Но такой вариант применяется только в том случае, если кровельный материал весит слишком много или на крышу будут монтироваться дополнительные тяжелые конструкции.
  3. При строительстве стропильной системы нужно применять только качественные материалы. Это требования предъявляется ко всем элементам дома. Но если речь идет о стропилах, то к качеству материала нужно отнестись более серьезно.

Кроме того, при возведении стропильной системы обязательно нужно предварительно составить план. Без правильного и верно сделанного чертежа возвести такое сложное устройство, будет невозможно. На плане должны быть указаны все размеры, узлы соединения и другие важные параметры. Лучше всего, чтобы вычисления и сам чертеж сделал профессиональный строитель. В этом случае возвести стропильную систему своими руками будет легче.

Вальмовые крыши: фото конструкций интересного дизайна

Вальмовые крыши — это вид кровель, состоящих из четырех скатов и, в силу своих конструктивных особенностей, имеющих большую устойчивость к сильным порывам ветра. Это объясняется тем, что вместо фронтонов в домах с вальмовой крышей используются вальмы (наклонные треугольные скаты), благодаря которым форма становится более обтекаемой, а сама кровля прочной.

Деревянный дом с четырехскатной вальмовой кровлей

Отсутствие фронтонов делает высоту дома с вальмовой крышей визуально меньшей, однако в целом домостроение с такой кровлей выглядит органично. Фото одноэтажных домов с вальмовой крышей свидетельствуют о том, что зачастую пространство непосредственно под кровлей используется для обустройства уютного мансардного помещения. Для освещения мансарды в крыше располагают полноценные оконные конструкции.

Фото домов с вальмовой крышей иллюстрирует аккуратные внешние очертания кровли, в которой нередко оборудуются слуховые окна. Это делает крышу колоритной и интересной в дизайнерском плане. Четырехскатные крыши обычно применяют для домов большой площади, основание которых образует прямоугольник. Если же периметр дома имеет квадратную форму, то используют другую разновидность вальмовой крыши – шатровую.

Одноэтажный дом с шатровой крышей

Основной особенностью шатровой крыши является то, что все ее скаты имеют одинаковую форму равнобедренного треугольника и идентичный угол наклона. Сходятся все грани такой конструкции в одной верхней точке. Шатровые крыши уместны также в домах, имеющих правильную форму многоугольника. Сколько сторон в многоугольнике, столько и симметричных скатов будет у крыши. С точки зрения архитектуры, такие конструкции не менее привлекательны.

Еще один подвид вальмовой кровли – полувальмовая крыша. Это сочетание в одной конструкции двускатной и вальмовой модели. Для придания крыше обтекаемой формы фронтон накрывают небольшим треугольным скатом (полувальмой), длина которого по уклону укорочена. Такой вариант способствует тому, что коньковый элемент крыши становится недоступным действию ветровых потоков. При использовании пространства под крышей в качестве мансарды есть возможность оборудовать во фронтонной части полноценные окна.

Исключительно выглядят вальмовые крыши с эркером. Эркерные кровли добавляют всему домостроению романтичность и изысканность. Можно встретить крыши с эркерами, пристроенными к основной конструкции или отдельно возведенные над выступом стены. Главным недостатком таких кровель является сложность в проектировании и довольно дорогой монтаж.

Дом с полукруглым эркером

Для покрытия вальмовой конструкции можно использовать практически все современные кровельные материалы: шифер, профнастил, металлочерепицу, керамическую и битумную черепицу и другие материалы. Кровельное покрытие подбирается с учетом уклона кровли, особенностей климата региона, характеристик материала. Кроме того, не последнюю роль играет долговечность, эстетичность и стоимость самого покрытия.

Знакомясь с конструкцией вальмовой крыши можно обнаружить, что согласовать между собой все скаты с одинаковым уклоном довольно сложно. Необходимы точные расчеты, грамотный проект и теоретические рекомендации профессионалов. Но, несмотря на сложность сооружения каркаса, вальмовые крыши пользуются несомненной популярностью среди частных застройщиков.

Современный дом с вальмовой крышей

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Корреспондент-строитель
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
