Многие вальмовые крыши имеют сложные архитектурные формы. Устройство каркаса и порядок их возведения практически одинаков за исключением некоторых нюансов. Например, ноги наслонных стропил крепят с помощью врубок, как показано на фото, а под все диагональные элементы подставляют стойки. До установки конькового узла в нижней части каркаса укладывают опорные рамы с лежнем, а затем сверху возводят коньковый прогон.

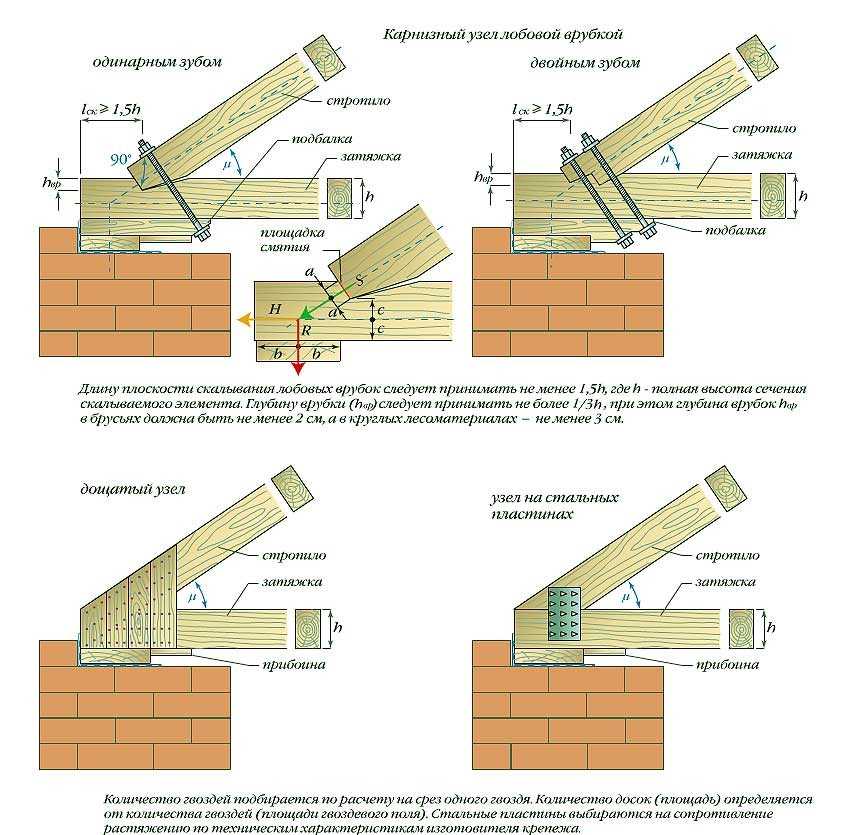

Важно! За счет врубки изменяется угол уклона скатов. Это надо учесть на стадии проектирования крыши

Как построить более сложную стропильную систему для интересной вальмовой крыши смотрите на видео:

Что собой представляет шатровая крыша

Многие могут сказать, что шатровая кровля – это как раз та крыша, которая показана на фото выше. То есть это четыре одинаковых ската треугольной формы. На самом деле, на рисунке показан классический вариант кровельной конструкции данной модификации. Но это всего лишь один пример. И в его основе лежит дом квадратной формы.

Если говорить о шатровых конструкциях, то свое название они получили за счет того, что все скаты крыши упираются в одну точку, как у шатров. А скатов может быть несколько, но не меньше четырех. К примеру, если здание имеет круглую форму, то кровельную конструкцию можно соорудить из пяти или шести скатов. И это не предел. Просто чем больше скатов, тем сложнее конструкция. А так как многие частные дома имеют форму прямоугольную, то классическая модель здесь наиболее уместная.

Кровельная конструкция шатрового типа конструируется и формируется на принципе симметричности. Именно поэтому ее возводят над строениями, соответствующей формы – круглой, квадратной, шести-, восьмиугольной и так далее. В целом, нет проблем возвести ее и над прямоугольным зданием, как и показано на первом рисунке, но конструктивно это сложно, поэтому чаще всего в таких случаях предпочтение отдают вальмовой крыше.

Шатровая крыша над постройкой восьмиугольной формы Источник landshaftdesign.org

Конструктивные элементы шатровой кровли

Устройство шатровой крыши – это несколько стандартных элементов. Далее будем разбираться с классической модификацией.

  1. Конек шатровой крыши. Надо обозначить, что как такового конька, в классическом понимании этой конструкции, здесь нет. Есть так называемый коньковый узел. Это точка соединения верхних концов стропильных ног. Именно коньковый узел образует пик шатровой конструкции.
  2. Скаты. В нашем случае их четыре. Формируются они стропилами и нарожниками. Последние это все те же стропильные ноги, только они упираются верхними концами не в коньковый узел, а в основные стропила. Поэтому нарожники имеют укороченную длину. Их количество определяется размерами ската. Чем больше по площади последний, тем больше нарожников придется устанавливать, чтобы обеспечить требуемую несущую способность крыши.
  3. Свесы скатов. Они могут формироваться стропильной системой за счет выпусков стропил за пределы стен здания. Или при помощи кобылок – это короткие стропила, которые крепят к основным элементам стропильной системы, чтобы удлинить их.

Конструктивные элементы шатровой крыши Источник obustroeno.com

Преимущества крыши шатрового типа

Кровельная конструкция шатрового типа достаточно сложна в проектировании и непроста в монтаже, во всяком случае, это трудоемкий процесс. Но архитекторы и дизайнеры говорят о том, что шатровые крыши являются обладателями достаточно серьезных преимуществ перед другими конструкциями. Ведь не зря они так популярны среди загородных застройщиков. В чем же заключаются эти преимущества:

  1. Отличные аэродинамические качества. Они позволяют крыше такой формы справляться не просто с сильными ветрами, но и с ураганными порывами.
  2. Возводить шатровую кровельную конструкцию можно под углом наклонов ската в пределах 20-50 °. Это решает проблему очистки крыши от снега. То есть при таком угле снежные осадки не задерживаются на кровле. А значит, чистить шатровую кровлю зимой необязательно.
  3. Под крышей этого типа легко организовать мансарду. Правда, так как у такой крыши нет фронтонов, придется устанавливать мансардные окна. Впрочем, установить окна этого типа сегодня не является проблемой, так что это нельзя считать минусом в современном строительстве.
  4. Оригинальная форма – всегда выделяется среди других видов крыш.

Беседка, покрытая шатровой крышей, оригинальный вариант Источник nkkconsult.ru

Особенности конструкции

Вальмовая крыша — сложная пространственная конструкция, которая напоминает двускатную, но усеченную по фронтонам. Два из четырех скатов трапециевидные, соединяются в коньке. Два других имеют треугольную форму и расположены по торцам здания. Эти элементы получили название вальмы от немецкого walm — скошенная крыша.

Существуют разновидности вальмовых конструкций:

полувальмовые, где вальмы перекрывают скат не полностью, а дополнены вертикальным фронтоном либо в верхней части (голландские), либо в нижней (датские);

Голандская вальмовая крыша

шатровые — все скаты треугольные и стыкуются в одной точке.

В шатровом типе крыши – все четыре треугольника отходят с одной точки вершины

Стропильная система вальмовой кровли состоит из большого числа элементов, разных по сечению, длине и положению в пространстве. Приступать к строительству рекомендуется только после тщательного расчета всех составляющих.

Устройство кровли

Выбрав конструкцию для двускатной крыши, переходят к проектированию. Создать проект с чертежной документацией можно самостоятельно, имея навыки работы с компьютером и зная архитектурные программы (например, ArchiCAD.) Если таковых не имеется — лучше обратиться за консультацией и помощью к профессионалу. Можно все проектную работу делегировать профильным организациям.

Необходимо знать элементы конструкции и материалы для ее возведения, чтобы понимать, как сделать крышу двускатную своими руками.

Стандартная двускатная крыша состоит из нижеследующих элементов:

  1. Мауэрлат — брус, уложенный вдоль периметра постройки на стены сверху. Крепят его стальными стержнями с анкерными болтами или резьбой. Брус должен быть из хвойной древесины и иметь квадратное сечение 150×150мм или 100×100. Он принимает от стропил на себя нагрузку и передает ее наружным стенам.
  2. Стропильные ноги — длинные доски, которые под углом крепятся между собой, придавая треугольную форму крыше. Сечение досок 100×150 или 50Х150. Конструкцию из двух стропильных ног называют фермой. В зависимости от здания и вида кровельного покрытия делают определенное количество ферм. Максимальное расстояние между ними равняется 120 см, минимальное — 60 см. Рассчитывая шаги стропильных ног, учитывают: вес покрытия, ветровую нагрузку и количество снега в зимнее время.
  3. Конек — чаще всего представлен продольным брусом, расположенным в высшей точке крыши. Он соединяет между собой оба ската. В некоторых случаях конек состоит из двух досок, прибитых с обеих сторон к верхней части стропил и соединенных под определенным углом. Подкосы изготавливают из обрезков бруса. Их устанавливают между стропилами и стойками, укрепляя боковые грани фермы и повышая несущую способность конструкции.
  4. Стойки — расположены внутри каждой фермы вертикальные брусья сечением 100×100. Они передают нагрузку от прогона конька на несущие стены внутри здания.
  5. Затяжка — основание треугольника фермы. Балка, соединяющая нижние части стропил. Она вместе с подкосами повышает устойчивость к нагрузкам.
  6. Обрешетка — брус или доски, набитые на стропила. В зависимости от вида кровли бывает сплошной или с зазорами. Ее всегда крепят перпендикулярно направлению стропил, чаще — горизонтально.
  7. Лежень — длинный брус (сечение 100×100). Его укладывают вдоль несущей центральной стены. На него опираются вертикальные стойки. Используют лежень при монтаже наслонных стропил, если между наружными стенами прогон составляет более 10 м.

Стропильная система шатровой крыши: подробное описание двух вариантов строительства

Шатровые крыши эффектно возвышаются над частными домами, флигелями, беседками, летними кухнями. Сооружают их чаще всего над квадратными в плане коробками. Реже устраивают над объектами, напоминающими правильный многоугольник с четным количеством сторон. В списке преимуществ шатровой крыши значатся все виды плюсов четырехскатных кровельных конструкций. Они экономичны и превосходно сопротивляются атакам атмосферных явлений. Правда стропильная система шатровой крыши возводится по особым правилам. Их стоит изучить домашним мастерам, желающим потрудиться на поприще самостоятельного кровельщика.

Схема устройства

Крышу можно представить, как объёмную геометрическую фигуру из сложенных попарно наклонных плоскостей. Две из них по форме представляют треугольники (вальмы), а два остальных фрагмента кровли имеют вид трапеций. По центральной осевой линии дома вверху крыши располагается коньковый прогон, на который опираются стропила.

Так стропильная система выглядит на фото:

Основные узлы вальмы

Каркас вальмы формируется в виде равнобедренного треугольника, основанием которого является мауэрлат, а равные стороны — диагональные стропила (накосы). Накосные балки вверху сходятся в один узел с торцом конькового прогона.

В углах стен в один узел сходятся смежные балки мауэрлата, нижние концы накосных стропил, шпренгели и врезные балки.

Виды стропил

Для формирования каркаса применяют три вида стропил:

  • Диагональные (накосные). Изготавливают из бруса сечением 100х100 мм. Они являются несущими балками вальмовых скатов. Четыре накоса расположены попарно напротив друг друга. Две наклонные балки сходятся в вершине треугольника на торце конькового прогона. Основанием вальмы является мауэрлат. Диагональные стропилины по своему виду крепления являются наслонными балками. То есть несущие рёбра вальмы жёстко соединены с мауэрлатом.
  • Рядовые. Опоры трапециевидных скатов изготавливают из досок сечением 50х150 мм или 100х150 мм. Их верхние концы опирают на коньковый прогон. По типу нижнего опирания стропила могут быть висячими или наслонными балками.

    Особенностью висячих стропил является то, что они связаны затяжками (балками перекрытия), которые, воспринимая нагрузку, работают на растяжение, тем самым распирают стены дома. Висячие конструкции монтируют в домах, где нет возможности передать нагрузку на внутренние стены, и где нет центрального нижнего прогона. В остальных случаях стропила делают наслонными.

  • Нарожники. Укороченные стропила крепят вверху к диагональной стропилине, а внизу опирают на мауэрлат или соединяют с затяжками. Они нужны только, как опорное основание кровельного пирога вальмы.

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

  • В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
  • Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

  • Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
  • Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
  • Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

  • Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
  • Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

  1. Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
  2. Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
  3. Установка наслонных стропильных ног под ту или иную конструкцию.
  4. Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
  5. Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

Особенности устройства шатровой кровли

Конструкция шатровой крыши — это сочетание нескольких скатов треугольной (реже — трапециевидной) формы. Количество их может меняться в зависимости от архитектурных особенностей строения. Чаще всего встречаются четырёхскатные шатровые кровли, но владельцы зданий могут построить крышу и с большим количеством скатов.

Архитектура постройки определяет форму крыши с шестью скатами

Классический вариант шатровой крыши — это пирамида с квадратным основанием. Опора скатов кровли идёт в основном на стены постройки, иногда выходя за их границы. Свесы могут выступать за пределы здания на 400–500 мм, тем самым предохраняя архитектурное сооружение от неблагоприятного воздействия погоды.

Чаще всего в индивидуальном строительстве применяют классический вариант четырёхскатной шатровой крыщши

Отличия вальмовой и шатровой кровли

Ещё одно название шатровой кровли — крыша конвертом. Такой тип является разновидностью вальмовой крыши. Конверт с прямоугольным основанием — основа вальмового типа кровли, а квадрат чаще используется в шатровом варианте.

Вальмовая конструкция — это сочетание двух скатов в виде трапеции и двух скатов в треугольной форме. В кровле-шатре соединяются треугольные скаты.

Типичный вариант вальмовой кровли состоит из двух треугольных и двух трапециевидных скатов

Если в вальмовой крыше есть конёк, то кровля шатровая монтируется без этого элемента. Вершины всех скатов шатровой конструкции соединяются в единой точке. Это происходит в виде их наслоения друг на друга или крепления к отдельной опоре. Конёк как таковой в этом случае отсутствует.

Плюсы и минусы шатровой конструкции

  1. Основное преимущество шатровой кровельной конструкции — её уверенное противостояние порывистым ветрам. Аэродинамические «способности» крыши проявляются в том, что воздушные потоки практически не попадают в чердачную часть, они уходят вниз по треугольным скатам.
  2. Ещё один большой плюс шатровой крыши состоит в отсутствии фронтонов. Это отличный повод для экономии, ведь строительных и отделочных материалов для кровли понадобится гораздо меньше.
  3. Многие пользователи строений с шатровой крышей отмечают быструю прогреваемость помещений именно благодаря такой конструкции кровли. Дождевые и сточные воды не задерживаются на конверте из треугольных скатов, а стекают вниз. Это продлевает срок бесперебойной службы крыши.

Но есть в шатровой кровле и отрицательные моменты:

  1. Сложная конструкция каркаса.
  2. Малые размеры мансарды.
  3. Большое количество отходов строительных материалов из-за конструктивных особенностей кровли.

Схема конструкции шатровой крыши

При расчёте и строительстве шатровой кровли обязательно нужно располагать основными сведениями о её составляющих элементах.

Чтобы правильно спроектировать шатровую крышу, нужно знать все основные элементы её конструкции

Опорная часть кровли — мауэрлат, размещаемый по периметру строения. Он крепится на стены постройки с наружной стороны. В кирпичных домах мауэрлат может монтироваться с внутренней стороны. Материалом для этого элемента кровельной системы служит брус с большим сечением. Накосные стропила предназначены для образования кровельного угла, собственно благодаря им и получается пирамидальная форма крыши. Самым сложным в конструкции шатровой крыши считается коньковый узел. В коньковом узле вместе с накосными стропилами соединяются стропила центральные, которые регулируют высоту каждого ската. Параллельно центральным стропилам устанавливают нарожники. Они всегда короче центральных стропил и укладываются на определённом расстоянии друг от друга.

Фотогалерея: варианты устройства шатровой кровли

Сочетание разных вариантов шатровых крыш придаёт дому черты средневекового замка

В конструкцию четырёхскатной кровли можно вписать выносной балкон мансарды

Шатровые крыши часто возводят над капитальными беседками

Конструкция шатровой кровли может опираться на выносные столбы, образуя большой козырёк над входом

Сложные ломаные крыши вальмовой конструкции требуют виртуозных расётов и филигранной техники исполнения

Гараж квадратной формы стоит украсить изящной шатровой кровлей

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;

количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;

вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;

необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.


Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:


Таблица — угол наклона крыши в зависимости от кровельного материала


Таблица — угол наклона крыши в зависимости от типа покрытия

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

  1. сначала на верхнюю обвязку торцевой стены наносится осевая линия;
  2. затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
  3. далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
  4. на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
  5. полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.


Материал подготовлен для сайта www.moydomik.net

Формулы для расчета вальмовой крыши

Высота конька


Чертеж для расчета высоты конька вальмовой крыши

Длина конькового бруса Длина дома минус его ширина


Чертеж для расчета длины конькового бруса вальмовой крыши

Длина центральных стропил (трапеции) Формула для расчета длины центральных стропил Теорема Пифагора
Длина рядовых стропил Рассчитывается аналогично длине центральных стропил
Удлинение стропила для формирования каркасного свеса


Чертеж для расчета насколько необходимо удлинить стропила для свеса

Угол наклона рядовых стропил Формула для расчета угла наклона рядовых стропил


Чертеж для расчета угла наклона рядовых (промежуточных) стропил

Длина диагональных вальмовых стропил Формула для расчета длины диагональных стропил


Схема для расчета длины диагональных стропил вальмовой крыши

Нарожники (короткие стропила) Первое короткое стропило


Чертеж для расчета 1-го короткого стропила вальмовой крыши

Второе короткое стропило Схема для расчета 2-го короткого стропила вальмовой крыши
Площадь вальмовой крыши Формула для расчета площади вальмовой кровли


Чертеж для расчета площади вальмовой крыши

Как рассчитать площадь вальмовой крыши?

Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.

Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.

Расчет площади вальмовой крыши — формулы

Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.

Что такое стропильная система

Стропила или стропильная система представляет собой несущую конструкцию для скатной кровли, состоящую из деревянных и крепежных металлических элементов. Прочность такого каркаса позволяет выдерживать не только вес кровли, но и нагрузки, связанные с накоплением на ней снега, наледи и воздействием ветра. Чтобы правильно выбрать какую купить кровлю и стропила необходимо правильно оценить такие параметры конструкции как ее жесткость и массу.

Общий вес крыши на стропилах будет влиять на массивность, а значит стоимость сооружения фундамента. А жесткость стропильной конструкции будет зависеть от толщины ее элементов. Они не должны деформироваться под воздействием массы кровли и внешних воздействий, так как подвижность даже одной составляющей каркаса может стать причиной разрушения крыши в целом. Поэтому нужно стропила купить именно такие, которые обеспечат достаточную жесткость, но их масса не приведет к необходимости дополнительных расходов на усиление фундамента и стен дома.


Масса каркаса для кровли может потребовать усиления фундамента дома в будущем Источник stroidomsait.ru

Сегодня на рынке можно заказать под ключ готовые стропильные системы крыши. Купить их проще, чем делать все самостоятельно. Ведь несущая конструкция включает в себя множество основных и вспомогательных элементов:

  • нога образующая уклон ската крыши;
  • нарожники (укороченные ноги);
  • прогон коньковый;
  • прогон боковой;
  • стойки;
  • ригели, бабки;
  • затяжку для скрепления стропильных ног конструкциях «висячего» типа;
  • обрешетка, настилаемая перпендикулярно поверх ног;
  • подкосы, для соединения ног и затяжки;
  • кобылки, применяемые для получения свеса кровли;
  • крепежные металлические пластины, уголки, шпильки, скобы и болты;
  • подстропильные элементы (косые привязки, мауэлрат, лежни).

Металлические крепежные изделия – обязательные и ответственные элементы любой стропильной системы Источник krovmart.ru Выделяют следующие основные группы стропильных конструкций:

  • висячие (опора на стены дома только концами балок);
  • наслонные (опора на стены дома и на промежуточные опоры);
  • висячие со шпалами (для получения более просторного чердачного пространства).

Плюсы и минусы конструкции

Любая конструкция имеет свои положительные и отрицательные стороны:

  1. К главному преимуществу можно отнести аэродинамические особенности: потоки сильного ветра скользят по скатам и не разрушают конструкцию, а надежные фронтоны добавляют жесткости всей кровельной системе. К тому же уникальный внешний вид не оставит равнодушным ни одного прохожего.
  2. К отрицательной стороне относится затруднительный монтаж. Если владелец задумал обустроить мансарду, то полезной площади останется мало.

Но, невзирая на сложность монтажа и лишний расходный материал, шатровая крыша оправдает себя. Например, двускатная крыша беседки будет смотреться куда хуже, чем шатровая.

Пошаговый монтаж крыши

Такой вид шатровой конструкции предполагает сборку всех элементов в порядке очереди:

  • монтаж мауэрлата;
  • монтаж накосных брусьев;
  • установка серединных подпорок и подкосов;
  • установка специальных нарожников;
  • обшивка крыши обрешеткой;
  • настил пароизоляционной пленки;
  • настил гидроизоляционного слоя;
  • на последнем шаге производится кровельное покрытие.

Важно соблюдать последовательность работ и не перескакивать с одного этапа на другой. В противном случае качество кровельной конструкции может снизиться

Установка системы своими руками

Установка стропильной системы для такой крыши считается сложным делом. Поэтому необходимо все точно рассчитать. Потолок в этом случае делается только после возведения конструкции, но не раньше. Поэтапный монтаж заключается в следующем:

  1. Вначале на поверхность стен устанавливается мауэрлат. Закрепляется он при помощи анкеров. Но под основание делается настил гидроизоляционного материала. Для этих целей послужит рубероид, изготовленный на основе мастики. Для деревянных стен выполняется специальная обвязка.
  2. Производится закрепление накосных стропил, которые устанавливаются по углам. Для этого нужно срезать те края досок, которые будут находиться в верхней части крыши, чтобы они создавали острие. Для установки накосных стропил необходимо воспользоваться врезной балкой. Если стена из кирпича, то для фиксации к мауэрлату применяют металлические хомуты из арматуры, а для дерева — используют обычные скобы.
  3. В середине всей системы делается установка подпорок.
  4. В тех частях, где расположены скаты, осуществляется монтаж диагональных реек, раскосов и подкосов. Это поможет избежать нарушения крыши от сильных порывов ветра.
  5. Далее выполняется монтаж шпренгелей, нарожников и подкосов.
  6. Набиваются доски.

Чтобы установить диагональные брусья, рекомендуется выдерживать прямой угол. Следует сделать правильный расчет стропильных балок, чтобы получился свес для обустройства короба. Для удлинения стропильных ног применяются «кобылки», которыми удлиняют брусья.

Рекомендации по выбору размеров основных элементов

Определите оптимальное сечение стропильных ног. Для этого необходимо знать ряд параметров, а именно:

  • шаг монтажа элементов стропильной системы;
  • наклон кровельных скатов;
  • предполагаемую снеговую, ветровую и прочие нагрузки;
  • величину пролета и пр.

Важно знать основные параметры элементов кровельной конструкции шатрового типа:

  • Так, если стропильные ноги имеют длину, не превышающую 300 см, стропила нужно размещать с шагом на уровне 110-135 см. Оптимальный диаметр бревна для такой ситуации составляет 100 мм, а размер доски – 100х80 мм.
  • Если стропильные ноги имеют длину в промежутке от 300 до 400 см, их нужно крепить на расстоянии 140-170 см. Для обустройства такой стропильной системы рекомендуется использовать бревна диаметром 150 мм либо доски размерами 100х90 мм.
  • Если стропила имеют длину в пределах 400-500 см, их нужно крепить с шагом в пределе 110-135 см, используя для обустройства конструкции бревна, имеющие диаметр 200 мм, а также доски размерами 200х80 мм.
  • При обустройстве системы стропил из элементов длиной не больше 650 см стропила нужно размещать с шагом в пределе 110-140 см, используя для обустройства конструкции бревна диаметром 240 мм либо доски габаритами 220х120 мм.
  • Для обустройства прогонов используйте брус 100х50 мм либо бревна диаметром 160 мм.
  • Мауэрлат традиционно возводится из бруса 100х50 мм либо бревна диаметром 120 мм.
  • Стойки, ригели и подкосы делаются из бруса сечением 100х50 мм либо бревен диаметром 120 мм.

Важно, чтобы стропильные ноги имели строго одинаковую длину, а нарожники были состыкованы вразбежку. Наиболее распространенный наклон скатов шатровых кровельных конструкций выдерживается в промежутке 40-60 градусов, однако в зависимости от параметров финишного кровельного материала уклон может несколько изменяться

Наиболее распространенный наклон скатов шатровых кровельных конструкций выдерживается в промежутке 40-60 градусов, однако в зависимости от параметров финишного кровельного материала уклон может несколько изменяться.

Зависимость следующая:

  • при использовании черепицы уклон выдерживается в пределах 30-60 градусов;
  • при использовании листовых кровельных материалов и материалов на основе асбестоцемента уклон будет находиться в промежутке от 14 до 60 градусов;
  • при использовании рулонных материалов величина уклона составит 8-18 градусов.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Корреспондент-строитель
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
