Стропильная система шатровой крыши - назначение основных элементов конструкции и их расчет

Что обойдется дешевле?

Тип кровли изначально выбирают еще на стадии проектирования. Кровля обязана соответствовать расчетам и одновременно украшать здание

Но немаловажное значение имеет материальная составляющая, в которую входит стоимость монтажа стропильной системы, утеплительного пирога, кровельного покрытия, расходов на эксплуатацию и обслуживание

При одинаковых габаритах строений, шатровая система может быть дешевле за счет отсутствия конька, но совершенно не существенно. Цена увеличивается с усложнением конструкции. Шатровая система более, чем с 4 скатами обойдется дороже классической вальмовой. А усложненная окнами и прочими элементами вальмовая – дороже классической шатровой.

В сравнении с другими типами, даже если использовать для кровли недорогое покрытие, и шатровая, и вальмовая конструкция обойдутся дешевле других видов.

Стропильная система кровли с 4 скатами намного сложнее, для перекрытия необходимо больше материалов.

Из-за этого при калькуляции сметы строительства кровельщики обычно увеличивают традиционную цену работ, используя повышающий коэффициент. После этого оказывается, что четырехскатная кровля обходится процентов на десять дороже лишь по работе, а ведь предстоит еще и закупать дополнительные материалы.

Варианты исполнения шатровой крыши

Под названием «шатровая крыша» объединены несколько вариантов кровли, имеющих конструктивные отличия.

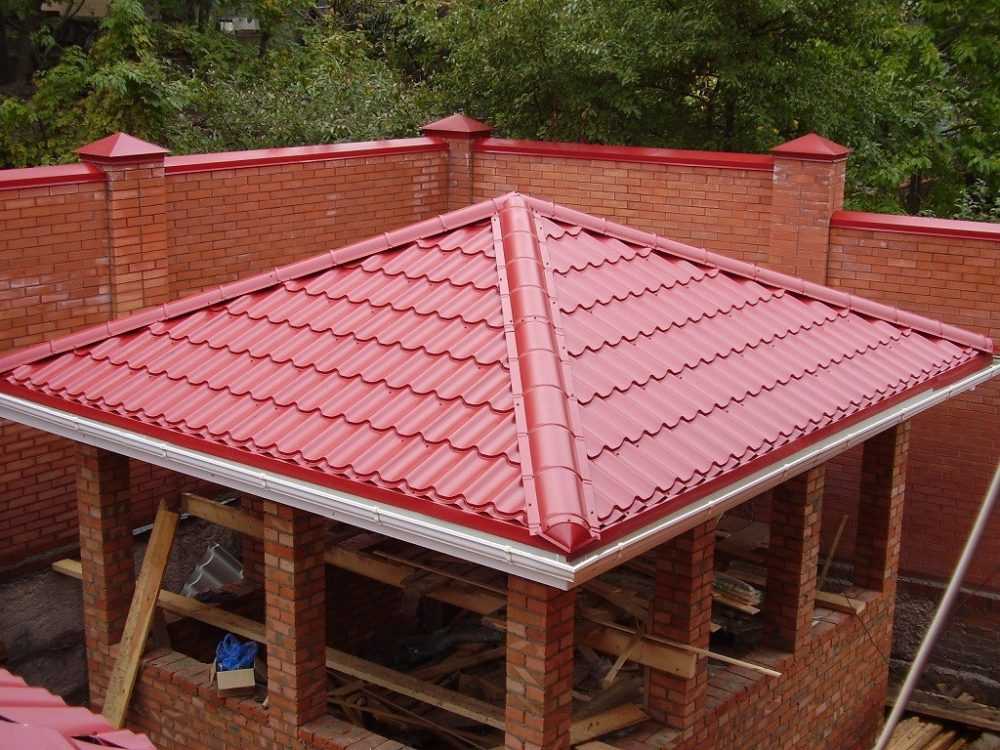

Классическая шатровая крыша

Одноуровневая четырёхскатная кровля геометрически является четырёхгранной пирамидой. Двухуровневая крыша является более сложной конструкцией: верхняя часть — пирамида, средняя — куб или параллелограмм, нижняя — усечённая пирамида. Как будто верхушку крыши отрезали от основания и приподняли. Среднюю часть иногда выполняют в виде стеклянного фонаря или отделывают в цвет стен.

Двухуровневая шатровая крыша

Шатровая крыша может иметь не только четыре ската, но быть также и шести-, и восьмискатной. Такая форма больше напоминает конус, чем пирамиду, и наиболее распространена при строительстве беседок с круглым основанием. Самым сложным в реализации такой конструкции является соединение стропил в центре.

Шестискатная крыша

Стропила крыши из восьми пологих скатов

висячие;
наслонные.

Висячая стропильная система опирается исключительно на стены дома, наслонная имеет опору, расположенную по центру здания и опирающуюся на несущую стену или на специально возведённый внутри дома столб.

а — конструкция висячих стропил; б — конструкция наслонных стропил; 1 — стропило; 2 — ригель; 3 — затяжка; 4 — стойка; 5 — подкос; 6 — прогон; 7 — лежень

Выбор конструкции зависит от размеров пролёта (8 м — подойдёт висячая система, 12 м — требуется наслонная) и максимальной длины бруса для строительства (при соединении стропильной ноги в длину требуется установка вертикальной опоры).

На практике чаще применяют наслонную систему, как более надёжную и ремонтопригодную. Если в доме отсутствует подходящая несущая стена или столб для опоры, базу можно создать из бруса перевязкой на уровне мауэрлата.

Конструкция шатровой крыши

Коньковый узел шатровой крыши соединяется в одной точке

Постройка четырёхскатной крыши требует использования большого количества деревянных элементов. Перед использованием их следует обработать противопожарным и антисептическим средством.

Для возведения строений с эркером шатровая крыша не подходит, так как форма коробки у неё квадратная. Поэтому обычно используется полувальмовый тип крыши.

Виды стропильных систем для шатровой крыши

Наслонную систему не рекомендуется использовать при угле скатов свыше 40°

Благодаря дополнительным опорам наслонная стропильная система более удобна для монтажа и эксплуатации

Допустимый размер пролёта — около 4,5 м. Если он больше и одной центральной опорой ограничиться нельзя, то устанавливаются подкосы.

Подкосы — это опоры для стропильных ног

Элементы стропильной конструкции

В стропильную систему шатровой крыши входят следующие основные элементы:

Металлические стропила чаще используются для промышленных зданий

Особенности шатровой крыши

Отличительной чертой шатровой конструкции считается отсутствие конька и фронтонов. Скаты сделаны треугольниками. Сверху они соединяются в одной точке. Образовавшаяся верхушка исполняет роль конькового узла. Снизу скаты сходятся в одно основание. Его форма зависит от количества треугольников. Простейшая четырехскатная конструкция образует квадрат.

При большем количестве скатов бывает крыша шатровая восьмигранная или шестигранная. Главное в конструкции соблюдать симметрию. Кровля может к низу сходится в круглое основание, а скатами выступает конусообразный шпиль.

Важно! Внешне крыша напоминает копию кочевого шатра. Отсюда и пошло ее название

Ломаная вальмовая кровля

Самой трудоемкой при возведении считается ломаная кровля. Ее проект очень сложен, так как конструкция имеет много составляющих элементов. Все они соединены под разным уклоном, отличаются формой и размером. Это позволяет выстроить скаты в виде разных геометрических фигур. При их сочетании получается эксклюзивное творение вальмовой крыши, что можно увидеть на фото. По стоимости ломаная крыша является самой дорогой среди других вальмовых разновидностей, однако, затраты стоят красоты готовой конструкции.

Ломаная кровля увеличивает жилое чердачное пространство, сокращая нежилые зоны. Но даже эти холодные участки крыши можно оборудовать под хранилище домашних вещей.

Возводя любую из видов вальмовых крыш, важно использовать материал высокого качества. Такие конструкции должны обладать повышенной прочностью и сопротивляемостью сложным погодным условиям

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Преимущества и недостатки

Фальцевые кровли обладают целым рядом достоинств:

долговечность;
надежность;
легкость;
гладкость – кровля самоочищается от снега;
экономичность (этот вид кровли обойдется дешевле, чем натуральная черепица, но немного дороже, чем металлочерепица. По уровню цен на 1 кв. м. покрытия, фальцевая кровля соответствует крыше из мягкой черепицы).

Минусы фальцевой технологии:

плохая звукоизоляция (сильно слышен шум дождя);
сложность монтажа;
сравнительно небольшой ассортимент расцветок и фактур – красивые варианты, как правило, стоят дорого;
обязательна установка молниеотвода.

Оформление кровельного «пирога» для мягкой черепицы

Обустройство любой крыши состоит из последовательности определенных слоев и напоминает многослойный «пирог»:

Верхнее (финишное) покрытие мягкой черепицей для основной гидроизоляции и эстетичного внешнего вида,
Подкладочный гидроизоляционный ковер, для дополнительной гидроизоляции,
Сплошное ровное основание под кровельное покрытие из фанеры или плит OSB, рекомендуется укладывать на обрешетку,
Брус для обеспечения вентиляционного зазора (не меньше 5 см), необходим только при устройстве утепленных мансардных помещений, чтобы обеспечить свободное проветривание подкровельного пространства
Супердифузионная мембрана,
Слой теплоизоляции (рулоны или маты), общей толщиной не менее 200 мм
Пароизоляционная пленка,
Подшивка под потолок помещения мансарды.

Кровельный пирог под мягкую кровлю

Монтаж гибкой черепицы можно разделить на 2 этапа:

подготовительные работы,
укладка мягкого покрытия.

Подготовка под мягкую кровлю

Подготовка к работе

Перед началом сооружения шатровой крыши следует внимательно изучить всю имеющуюся информацию о строительстве такой кровли, подготовить все материалы и инструменты, предварительно сделав расчёты.

Расчёт материалов

Чтобы произвести расчёты, нужно обзавестись специальной рейкой для замеров. Её можно соорудить из фанеры шириной в пять сантиметров. Нам понадобятся такие параметры:

длина и ширина строения;
высота коньковой части.

Сами расчёты не так сложны, как могут показаться на первый взгляд:

Суммарную длину балок мауэрлата вычисляют простым суммированием удвоенной длины и удвоенной ширины основания, если дом имеет прямоугольную форму. Если в основе строения квадрат, то его сторону просто умножают на 4.
Размер центрального стропила находят, применяя теорему Пифагора. Центральное стропило есть не что иное, как гипотенуза прямоугольного треугольника, и её значение можно получить, извлекая квадратный корень из суммы квадратов двух величин (высоты коньковой части и половины стороны дома).
При расчётах кровель очень часто используется известная теорема Пифагора
Длину накосного стропила вычисляют аналогичным образом. Разница лишь в том, что стороны прямоугольного треугольника теперь — половина ширины дома и центральное стропило.

Все необходимые параметры шатровой кровли можно рассчитать, обратившись к одному из онлайн-калькуляторов, которые нетрудно найти в интернете.

Необходимые инструменты и материалы

Для монтажа шатровой кровли следует приготовить следующие инструменты:

Болгарку.
Пилу ручную и бензиновую.
Электролобзик.
Молоток.
Рубанок.
Электродрель.

Для строительства шатровой крыши рекомендуется использовать древесину только одной породы. Для крепления элементов кровли необходимы гвозди, дюбели, стальные скобы и саморезы. Следует позаботиться и о кровельном материале, выбор которого зависит от предпочтений застройщика и его материальных возможностей.

Плюсы и минусы крыши из камыша

Наступило время затронуть тему камышовой кровли. Сегодня я просто расскажу о положительных и отрицательных качествах крыш этого вида, а кроме того попробую объяснить, как лучше справляться с недостатками.

Хочу сразу уточнить что этот тип кровли уже довольно старый, но, сделанный с минимальными затратами, вполне подойдет в качестве эконом варианта.

Камышовая крыша – в чем ее уникальность?

Во-первых, немаловажным моментом является тот факт, что для кровли применяются лишь камыши, имеющие возраст до года. Это делается с единственной целью, не позволить камышу впитать в себя из атмосферы вредные вещества, которыми за год дерево успевает вдоволь насытиться.
Крыши из камыша не боятся морозов, дождя и ветра. При повышении влажности, любая крыша, выполненная из органических материалов, начинает отсыревать, из-за чего подвергается воздействию грибка, способного со временем ее разрушить. Естественной средой обитания камыша считают озера, где влажность постоянно повышена. Поэтому, влага ему не страшна, максимально она может проникнуть – 3-5см.

Благодаря умению данной крыши «дышать», вы получаете возможность создать прекрасную вентилируемую кровлю для своего дома только использовав этот материал. Поставьте себе камышовую крышу, и надобность в дополнительной тепло- и гидроизоляции у Вас отпадет. Трубчатая структура стеблей способствует также надежной защите дома от шумов. Длительность срока службы для кровли из камышей по статистике составляет 50-80 лет. Поскольку она не требует утепления, ремонта или очистки, вы можете просто забыть о ней на все это время.

Случаи, связанные с непредвиденными ситуациями, будут затронуты немного позднее.

Крыши из камыша — недостатки и их решение

Отсутствие огнестойкости, до недавних пор, считалось самым основным недостатком этой кровли. К счастью, технический процесс на месте не стоит и сейчас стебли уже активно обрабатываются специальным растворами, с огнеупорными свойствами – антиперенами. Для получения лучшего эффекта ими дополнительно пропитывают кровлю как внутри, так и снаружи. После высыхания, раствор образует защитное покрытие, не смываемое ни снегом, ни дождем. А благодаря плотности плетения, кровля может лишь слегка обгореть. Для стягивания плетения используется стальная проволока.

Единственным серьезным врагом камышовой кровли являются птицы, которые для создания гнезд предпочитают использовать крышу из прутиков. Но, такую дыру залатать можно будет без труда даже несколько лет спустя.

Мое мнение о крыше из камыша

Несмотря на то, что кровля из камыша без каких либо замен и ремонтов способна прослужить своим хозяевам много лет, стоит обратить внимание, что этот материал довольно специфичный, и его монтажом следует заниматься только имея определенные навыки. В противном случае, дабы не остаться на зиму без крыши над головой, лучше обратиться к мастерам своего дела

Если у Вас остались вопросы, вы можете задать их на странице ВОПРОСЫ ЧИТАТЕЛЕЙ. Я с радостью отвечу Вам.

Особенности и элементы шатровой системы

Главное отличие шатровой крыши – полное отсутствие конька. Это очень важная деталь стропильных систем, она принимает на себя усилия стропильных ног. Функция этого элемента возложена на центральную опору, в вершине которой сходятся стропила

В связи с этим большое внимание следует уделять ее прочности. Есть варианты стропильных систем без центральной опоры, верхние пятки стропильных ног упираются друг в друга

Такие варианты чаще всего применяются на небольших по размерам строениях. Все скаты шатровой системы имеют форму равносторонних треугольников.

Шатровая крыша для беседки

Шатровая крыша имеет много вариантов изготовления, но у всех обязательно должны быть следующие элементы.

Накосные стропила. Размещаются по сторонам скатов, воспринимают главные нагрузки на сооружение, служат опорой для остальных элементов, в том числе и нарожников.

Конструкция стропильной системы шатровой крыши
Нарожники. Используются для стропильных систем средних размеров. За счет применения нарожников действующие усилия на отдельные элементы распределяются равномерно.
Вертикальная стойка. Увеличивает прочность нарожников, позволяет им воспринимать критические ветровые и снеговые нагрузки. Размеры, место установки и количество вертикальных стоек зависят от параметров стропильной системы и климатической зоны расположения здания.
Лежень. Назначение – усиливать обвязку стропильной системы, в том числе и мауэрлата, повышать жесткость всей конструкции.
Мауэрлат. Воспринимает нагрузки от стропильных ног. Делается из бруса или доски толщиной не менее 50 мм.

Устройство шатровой стропильной системы

Этапы монтажа шатровой крыши

Возведение крыши с применением камыша

Начинается укладка камышовой конструкции крыши с обустройства основания под кровельный материал. Чаще всего для этого выполняется обрешетка из древесины с шагом 30 см. В качестве стройматериала могут подойти доска 2,5 см, брус 5х5 см.

Для расчета! На обустройство одного квадратного метра крыши понадобится приблизительно 10 снопов камыша.

Монтаж снопов осуществляется вверх «кисточками», начинать нужно снизу карниза кровли. При помощи проволоки из нержавеющей (оцинкованной) стали к обрешетке фиксируются несколько цельных снопов, которые между собой по горизонтали скрепляются толстым стальным прутом.
Следующий шаг — распаковка снопов, выравнивание камыша до формирования равномерного слоя толщиной более 30 см, после чего кровле придают округлую форму. Все это делается с помощью специальной щетки.

Как можно заметить, монтаж такой кровли не составит труда для самостоятельного исполнения. Но отличный результат можно получить только при наличии определенного опыта и навыков укладки подобного кровельного материала.

Так как кровельная конструкция, выполненная из камыша, не обладает выраженной карнизной областью, обустройство стандартной системы стока воды невозможно. Поэтому для сохранности фасада, фундаментного основания дома нужно предусматривать дренаж для воды в отмостке.

Если дом возводится для постоянного места жительства, тогда лучше использовать технологию монтажа камышового покрытия с дополнительным пароизоляционным слоем. Укладка пленки пароизоляции осуществляется на фанеру, устойчивую к влаге, которая будет предупреждать проникновение воды внутрь помещений и выход теплого воздуха из него. В результате под кровельным покрытием не будет собираться конденсат.

Пошаговый монтаж крыши

Такой вид шатровой конструкции предполагает сборку всех элементов в порядке очереди:

монтаж мауэрлата;
монтаж накосных брусьев;
установка серединных подпорок и подкосов;
установка специальных нарожников;
обшивка крыши обрешеткой;
настил пароизоляционной пленки;
настил гидроизоляционного слоя;
на последнем шаге производится кровельное покрытие.

Важно соблюдать последовательность работ и не перескакивать с одного этапа на другой. В противном случае качество кровельной конструкции может снизиться

Установка системы своими руками

Установка стропильной системы для такой крыши считается сложным делом. Поэтому необходимо все точно рассчитать. Потолок в этом случае делается только после возведения конструкции, но не раньше. Поэтапный монтаж заключается в следующем:

Вначале на поверхность стен устанавливается мауэрлат. Закрепляется он при помощи анкеров. Но под основание делается настил гидроизоляционного материала. Для этих целей послужит рубероид, изготовленный на основе мастики. Для деревянных стен выполняется специальная обвязка.
Производится закрепление накосных стропил, которые устанавливаются по углам. Для этого нужно срезать те края досок, которые будут находиться в верхней части крыши, чтобы они создавали острие. Для установки накосных стропил необходимо воспользоваться врезной балкой. Если стена из кирпича, то для фиксации к мауэрлату применяют металлические хомуты из арматуры, а для дерева — используют обычные скобы.
В середине всей системы делается установка подпорок.
В тех частях, где расположены скаты, осуществляется монтаж диагональных реек, раскосов и подкосов. Это поможет избежать нарушения крыши от сильных порывов ветра.
Далее выполняется монтаж шпренгелей, нарожников и подкосов.
Набиваются доски.

Чтобы установить диагональные брусья, рекомендуется выдерживать прямой угол. Следует сделать правильный расчет стропильных балок, чтобы получился свес для обустройства короба. Для удлинения стропильных ног применяются «кобылки», которыми удлиняют брусья.

Инновации на рынке современных кровельных материалов

Рынок кровельных материалов в последние годы активно развивается, поэтому вы можете быть уверены, что дизайнеры и инженеры лучших кровельных компаний постоянно совершенствуют свои продукты и технологии, предлагают новые современные кровельные материалы для мягкой кровли и другие интересные технологии.

Гибкая, водонепроницаемая мембрана

Среди интересных решений для плоских крыш можно выделить материал под названием Elastodeck – это бесшовное покрытие, образующее на крыше гибкую, прочную мембрану. Оно идеально подходит для мягкой кровли и крыш, которые будут использоваться в качестве террас, садов и мест для отдыха. Препарат наносится в полужидкой форме при помощи обычного валика, при этом нет необходимости снятия предыдущих слоев покрытия.

Материал обеспечивает идеальное покрытие на крыше, отлично проявляют себя также в тех местах, где он связывает воедино различные строительные материалы, например, сталь и бетон.

Он также может быть применен на крутых крышах, с различным количеством спадов, с дымоходом, мансардой и другими кровельными конструкциями. Это покрытие сделает крышу чрезвычайно жесткой и устойчивой к утечкам даже в тех местах, которые вызывают много проблем при устройстве традиционной кровли.

Elastodeck является инновационной и функциональной альтернативой традиционному покрытию из битума или асфальта. Такое покрытие намного более устойчиво к атмосферным воздействиям. Не навредит ему солнечный день, сильный мороз и сильные дожди. Кровля из гибкой мембраны гарантирует, по крайней мере, десять лет верной службы.

Крыша со встроенной солнечной батареей

Гениальное решение – это современные кровельные панели со встроенной солнечной батареей для воды. Такая крыша получит еще одну функцию – выработку энергии для отопления дома и нагрева воды. Кровельные панели представляет собой решение, которое было разработано для требовательных инвесторов, которые ценят элегантность, функциональность, и в то же время заинтересованы в возобновляемых источниках энергии, что в конечном счете, принесет более низкие счета за отопление и подогрев воды.

Инновационное покрытие состоит из сэндвич-панелей и фотоэлектрических модулей, которые имеют малый вес, они гибкие и устойчивы к повреждениям. Такое покрытие идеально подходит как для небольших частных домов, так и для более крупных жилых зданий, объектов, представляющих услуги для отдыха. Чем больше крыша, тем больше фотоэлектрические модули, а следовательно – больше энергии будет поступать из возобновляемых источников.

Солнечная энергия в качестве составной части крыши является решением экологичным, экономичным и эстетичным. Кровельные панели не требуют каких-либо дополнительных аксессуаров, они отлично представлены на крыше и не нарушают ее архитектуру. Элементы такой конструкции очень легкие, не требуют структурного подкрепления. Крыша с интегрированной солнечной батареей – это инвестиция, которая обеспечит жителям комфорт, тепло, и в то же время повысить стоимость всего имущества. Если вы цените современные, инновационные технологии, кровельные панели с солнечной батареей – это одно из лучших решений.

Стропильная система

стропильная система шатровой крыши

В конструкцию стропильной системы шатровой крыши входят следующие элементы:

Монтаж шатровой крыши своими руками

Итак, начинаем с постройки основания, то есть на стены укладываем мауэрлаты и лежни, причем, на кирпичную кладку необходимо уложить влагостойкий прокладочный материал. На мауэрлаты настилают подмости.

Затем, из двух противоположных углов поднимаем накосные стропила и соединяем их в коньковом узле. Для того чтобы не ослаблять мауэрлат, не рекомендуется делать какие- либо врезки прямо в нем, поэтому используют врезанную балку
Поднимаем оставшиеся диагональные стропила, подгоняем врубки и скрепляем их в коньке затяжками. Шатровая крыша своими руками отличается от других четырехскатных крыш тем, что прогона в них нет и диагональные (накосные) стропила соединяются в коньковом узле. Для дополнительной прочности такого вида стропильной системы, применяют, в качестве подпорки, дополнительную стойку в центре.
Последним этапом является установка нарожников со стойками и подкосами. Для дополнительной жесткости стропильных ног, под них устанавливают шпренгели. Главное условие монтажа шатровой крыши — диагональные (накосные) стропила устанавливают строго под углом 90 градусов.

Чтобы защитить стену от воды, свесы стропил устраивают на расстоянии не менее 50 см от наружной грани стены. Если же стропила не выступают — их удлиняют, прибивая «кобылки» — обрезки досок на ребро.

Теперь можно приступать к укладке обрешётки, а также паро-и гидроизоляции для монтажа кровельного материала. Если расчет и монтаж будут произведены точно и правильно, то ваша шатровая крыша получится идеальной и долго будет вам служить и радовать вас.

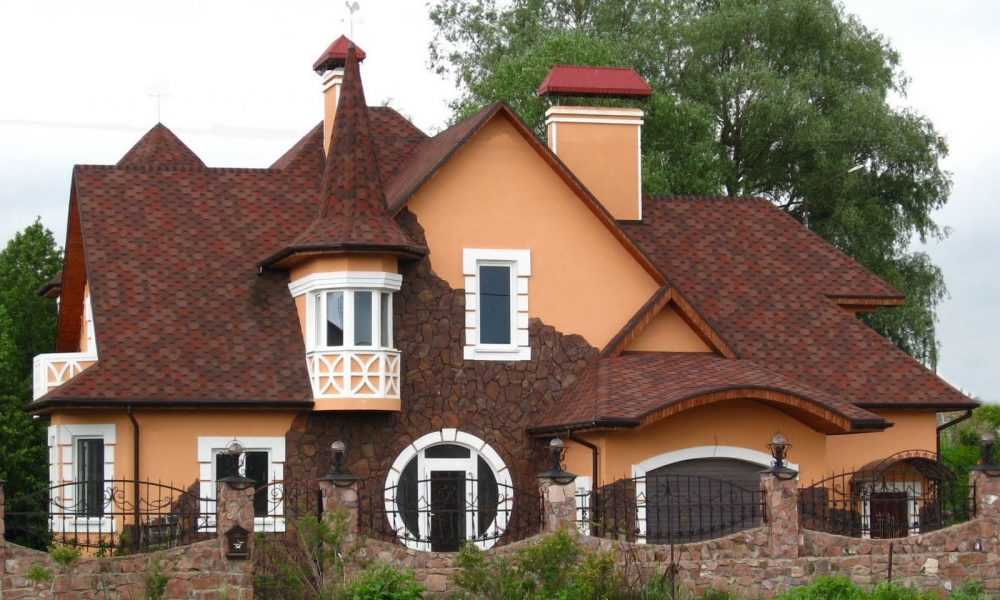

Многощипцовые крыши

Фото: vek-krovli.ru

Достаточно эффектно выглядит рулонная черепица под светло-коричневый кирпич — на фото вы видите, насколько колоритно она оттеняет белые фасады дома.

Фото: interlockroofing.com

Мягкая кровля позволяет выполнить отделку домов с многощипцовой крышей сложной конструкции — гибкие модули с легкостью укладываются на объемы любой формы.

Фото: vek-krovli.ru

Рисунок мягкой рулонной кровли может быть абсолютно разным — на фото изображена многощипцовая крыша с битумным покрытием, имитирующим черепицу из ортогональных модулей.

Фото: сертантид-воронеж.рф

Многообразие оттенков мягкой кровли позволяет придать зданию запоминающийся вид, как на фото, на котором белые кирпичные фасады эффектно контрастируют с гибкой черепицей изумрудного цвета.

Фото: krosbieco.ru

Табачно-коричневая битумная черепица красиво сочетается с пестрым кирпичом и камнем на фасадах частной усадьбы, выдержанной в английском стиле.

Особенности утепления конструкции

Шатровую крышу необходимо утеплять в любом случае. Минеральная вата, пенопласт и пеноплекс считаются основными утеплительными материалами. Если изделие будет утепляться минеральной ватой, то листы кладутся в отсеки между стропилами обязательно сверху вниз.

Важно не допустить появление щелей. По возможности для закрепления используют степлер

Такая процедура выполняется по всей площади. Для высокой надежности следует выбирать тот материал, который отвечает нижеприведенным требованиям:

при сжатии материала не должно быть никакого дефекта;
устойчивость к огню;
высокая плотность;
препятствие для проникновения влаги;
теплопроводность не должна быть высокой;
воздухопроницаемость.

Монтаж шатровой крыши

Это зависит от того, из чего сделаны стены дома. Ведь конструкция опирается именно на них. Если дом возведён из дерева, то опорой крыши будут верхние венцы, а если из кирпича или блоков – то на специальную стяжку. Она делается для того, чтобы выровнять верх стен. Когда выполняется стяжка, то надо предусмотрительно смонтировать в неё закладные элементы, которые предназначены для того, чтобы привязать мауэрлат.

На ровную поверхность укладываются лежни и брусья, служащие для опоры. Если мауэрлат кладётся поверх кирпичной кладки, то под него надо уложить влагостойкую прослойку. Опорные брусья кладутся по периметру дома. Это наша опора и для стропил, и для конька.

Мы имеем дело с двумя видами стропильных ферм. Если крыша прямоугольная, то часть ферм будут такими же треугольными и соединёнными в коньке, как и у обычной крыши – с фронтонами. Другая часть стропильных ферм – боковые треугольные стропила. Также устанавливаются диагональные стропила. Если крыша сделана пирамидкой с квадратным основанием, то у нас будут только треугольные стропила.

Диагональные стропила надо ставить с высокой точностью, так как от этого зависит ровность скатов крыши, их симметрия. Длина будет равна, как и угол наклона, для всех четырёх сторон пирамиды.

Когда определяется длина диагональных стропил, всегда надо учитывать величину свеса. Длина свесов в углах иногда доходит и до метра.

Когда накосные стропила установлены, можно начинать монтировать центральные стропила. Их надо располагать параллельно по отношению друг к другу. Сложным узлом будет то место, где стыкуются друг с другом стропила разных типов. При правильном монтаже должен выполняться двойной подрез. Должно быть полное совпадение плоскостей скоса одинаковых стропил.

Угловые стропила надо прикрепить к диагональным. По обе стороны накосных стропил крепится черепковый брус. Монтаж делается параллельно центральным элементам, а крепления выполняются в разбежку.

Чтобы повысить прочность всего каркаса, рекомендуется установить поперечную балку, соединяющую все центральные стропила между собой. Крепить к перекрытию её нужно несколькими стойками.

Укладка кровельного покрытия

Кровельное покрытие должно быть плотным. Лучше всего подходят водостойкие материалы, которые не боятся воды. Если оно изготавливается из дерева, требуется дополнительная обработка лакированными составами.

Для шатровых крыш наиболее часто используют:

Профнастил. Металлический профилированный лист. Сверху покрывается слоем плотного полимера, который не дает стали ржаветь и повреждаться. Средний срок эксплуатации– 50 лет. Для крепления используется специальный кровельный саморез с резиновой шляпкой.
Листовая медь. Тонкий лист меди голый или оксидированный. Не склонен к гниению и ржавчине. Как и профильный настил требует дополнительной звукоизоляции, так как при дожде сильно слышны удары капель.
Металлочерепица. Кровля, схожая по качествам с профильным настилом. Лист стали покрыт слоем полимера. Позволяет гибко огибать фигурную крышу. Подойдет для крыши с кукушкой.
Черепица. Керамика хорошо подходит для создания красивой, аутентичной крыши. Для установки можно сделать предварительное покрытие древесными плитами, как ОСБ или фанера.

При изготовлении крыши для беседки своими руками подойдет натуральное дерево, покрытое водостойким лаком.

Подробные фото схемы и чертежи представлены ниже.

Процесс создания кровли

Слой пирога шатрового кровельного изделия выглядит таким образом:

Стропильный каркас необходим в качестве основы для последующих кровельных работ.
Изначально стелют пароизоляционную пленку. Это необходимо для предотвращения возможного конденсата.
Деревянная обрешетка добавляет прочности всей конструкции и служит основанием для следующих кровельных слоев.
Укладывается утеплительный материал.
Чтобы внешняя влага не могла проникнуть внутрь помещения, следует применить гидроизоляционное покрытие.
После чего выполняется монтаж контрольной обрешетки. Это необходимо для обеспечения вентиляционного зазора, через который будет производиться проветривание крыши. К тому же без контробрешетки не обойтись, поскольку этот слой служит основой для кровельного покрытия.
Затем делается монтаж любого вида кровли, например: гибкая черепица или шифер.

Если соблюдена технология монтажа и все слои выполнены должным образом, то в помещении образуется нормальный микроклимат.

Конструктивные элементы

В основе конструкции шатровой кровли лежит набор стандартных элементов. Каждая конструктивная часть отвечает за определенную функцию:

Мауэрлат. Мощный деревянный брус, который укладывают по периметру стены, образуя цельную раму. Он служит нижней опорой для закрепления стропил.
Лежень. Он располагается горизонтально, соединяя противоположные стороны мауэрлата.
Стойки. Устанавливаются под основными стропилами. Количество и частота стоек зависит от формы стропил, чем крупнее элементы, тем чаще ставятся опоры.
Подкосы. Элементы, заменяющие опорные стойки, их устанавливают под углом 45о.
Ригель. Выполняет роль затяжки. С помощью ригелей укрепляются и связываются между собой стропила, расположенные на противоположных сторонах конструкции. Их задача заключается в уменьшении распирающей нагрузки, действующей на стены.
Скаты. В шатровой конструкции их четыре. Форма образуется за счет нарожников и стропильных ног.
Нарожники. Выполняют функцию стропил, однако своими верхними концами упираются в основные стропильные ноги, а не в коньковый узел. Нарожники в длину слегка укорочены. Их количество определяется длиной ската — чем он длиннее, тем больше необходимо поддерживающих элементов.
Коньковый узел. Классического конька эта конструкция не предусматривает. Узел является верхней точкой, где соединяются верхними частями стропила.
Подскатный прогон. Его устанавливают очень редко. Размещается он под нарожниками и стропилами, образуя горизонтальную линию. Для устройства прогона обязательно монтируют дополнительные стойки.
Свесы скатов. Формируются благодаря выпускам стропил за пределы контура здания. Иногда крепят кобылки, которые используют для удлинения стропил.

Установка обрешетки, гидроизоляции и пароизоляции

Метод монтажа обрешетки напрямую зависит от кровельного покрытия: если предусмотрена мягкая кровля, что целесообразно монтировать сплошную обрешетку, если жесткая — разреженную.

Обрешетку выполняют из досок, ширина которых не более 150 мм, а толщина — около 2,5 см. Доски устанавливают на слой пароизоляции поверх стропил (вдоль). Выполняют обрешетку по всему периметру кровли.

Гидроизоляционный слой представляет собой мембраны, которые не пропускают влагу внутрь кровли со стороны кровельного покрытия. Гидроизоляцией может служить рубероид, другие рулонные мембраны, а также современные «умные» (дышащие) мембраны, которые препятствуют попаданию атмосферной влаги в утеплитель.

Гидроизоляцию крепят скобами к стропильным ногам. Стыковочное соединение производят внахлест (не менее 10 см), и места стыков проклеивают скотчем. Укладывают пленку таким способом, чтобы нижний свес материала находился на карнизной планке, а верх — около верхушки.

Пароизоляцию выполняют из специально предназначенных пленок, которые препятствуют попаданию капель конденсата в утеплитель кровли из помещения. В качестве пароизоляции используются пароизоляционные мембраны, пленки, специальные полиэтиленовые и пропиле новые пленки.

Пароизоляцию крепят на обрешетку внахлест скобами таким образом, чтобы не образовывалось сильное натяжение. Стыки проклеивают липкой лентой (скотчем). Закрепляют пленку досками обрешетки.

После крепления обрешетки между ее досками укладывают утеплитель.

Укладывание гидроизоляции

Установка обрешетки

Шатровая крыша: устройство и технология монтажа своими руками
