Септик из бетонных колец своими руками: схема

Септик из бетонных колец: этапы строительства

Канализация с септиком из бетонных колец отличается надежностью, долговечностью и высоким уровнем очистки бытовых нечистот. Цена такого сооружения будет сравнительно невысокой, а при отличной гидроизоляции и правильной схеме, откачка емкостей потребуется не часто. К сложностям строительства можно отнести необходимость привлечения тяжелой техники и особенности монтажа труб между бетонными секциями.

Подготовительный этап

Монтаж септика выполняют с соблюдением всех санитарных, строительных правил и норм. Продумывают конструкцию очистного сооружения, месторасположение на частном участке и согласовывают план в соответствующих инстанциях. Решают, какой септик лучше установить, что бы канализация в частном доме была выполнена максимально комфортной. Правильно рассчитывают объем септика и приступают к строительству.

Земляные работы

Котлован под очистное сооружение в частном доме должен быть настолько большой, чтобы ничего не мешало установке колец. Дно выгребных ям, на месте установки отстойников, бетонируют. Это позволяет исключить попадание еще не очищенных вод в почву.

Котлован для септика

Основание для второй или последующих камер выполняют с таким расчетом, чтобы вода могла уходить в почву. Для этого делают фильтрационную подушку глубиной до 1 метра из гравия и песка.

Совет! Если при монтаже септика котлован под фильтрационным колодцем достигнет песчаного слоя грунта, вода из него будет уходить максимально быстро и легко.

Форма котлована не обязательно должна быть округлой, подойдет и стандартная, квадратная, главное чтобы кольца заходили в него свободно. Кроме этого, в квадратную яму на дно можно уложить уже готовую бетонную плиту, тогда как в круглой можно выполнить только цементную стяжку. На этом этапе работ также стоит помнить, что если расположить каждый последующий колодец на 20-30 см ниже предыдущего, септик и собственно сама канализациябудут более функциональны.

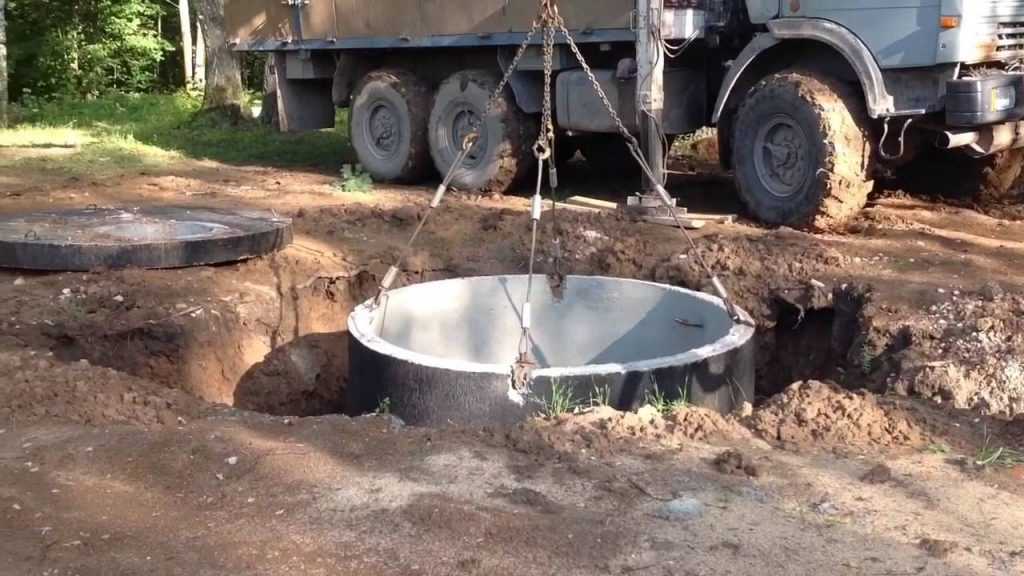

Доставка и монтаж железобетонных колец

Кольца доставляет и устанавливает грузовой транспорт, поэтому заранее стоит обеспечить подъезд к месту строительства, учесть дополнительные экономические затраты и радиус разворота стрелы крана, ей не должны мешать газовые, телефонные или электрические коммуникации. Между собой кольца, обычно, соединяют металлическими скобами, стыки промазывают раствором из цемента и песка.

Монтаж железобетонных колец

Когда установлены все колодцы в них проделывают отверстия и устанавливают переливные трубы, внешняя канализация соединяется с очистным сооружением через трубу стока, входящую в первую емкость. Места входа труб обязательно герметизируют. Пространство между установленными кольцами и стенками котлована засыпают грунтом и тщательно, послойно утрамбовывают. Если септик установлен выше уровня промерзания грунта его утепляют, иначе в холодное время года канализация будет нефункциональна.

Гидроизоляция

Хорошая гидроизоляция септика имеет основополагающее значение в его правильной работе.Какой герметик лучше выбрать для этих целей каждый строитель определяет сам. Обычно для обработки швов, используют резинобитумную мастику, полимерные смеси реже. Для более продолжительной эксплуатации выгребных сооружений, выполняют и внутреннюю гидроизоляцию швов емкости.

Гидроизоляция колец колодца

Если герметизация будет выполнена плохо, то попадание неочищенных стоков в грунт будет меньшим из зол. Емкости септика, особенно во время весенней оттепели, будут наполняться водой, а все его содержимое будет вытекать через сантехнику в доме, потребуется неоднократная откачка.

Вентиляция

На первый резервуар обязательно устанавливают вытяжную трубу высотой до 4 метров над уровнем перекрытия септика. Она необходима для того, чтобы, образовавшиеся в результате брожения стоков газы смогли выйти, и на участке не было неприятных запахов. При возможности вентиляционные трубы устанавливают на каждом колодце.

Вентиляция септика

Перекрытие септика

Задача перекрытия заключается не только в закрытии ямы, оно должно обеспечить герметичность емкостей. Как правило, камеры накрывают готовыми железобетонными плитами, на которых предусмотрено отверстие для люка из чугуна или толстого пластика. Затем конструкцию засыпают небольшим слоем грунта. Люки на каждом из колодцев помогут следить за состоянием и наполнением септика, а также дадут возможность периодически добавлять смеси активных бактерий для выгребных ям.

Предварительные работы

Выбор места

Установка септиков из бетонных колец начинается с выбора места для этого очистного сооружения. Конечно, многим хочется сократить трудозатраты на прокладку траншей от дома до резервуара, но все же некоторые ограничения, обусловленные необходимостью поддержания санитарного состояния, стоит учитывать в обязательном порядке.

Схема, показывающая основные отступы для очистного сооружения

Итак, септик мы располагаем:

не ближе, чем в 5 м от жилого дома;
не ближе, чем в 50 м от точки водозабора (колодец, скважина);
не ближе чем в 5 м от дороги;
не ближе чем в 3 м от плодовых деревьев и ягодных кустарников.

Кроме того, при выборе места я бы советовал поискать небольшую возвышенность (иначе талая и дождевая вода будут стекать в камеры септика со значительной площади).

Так делать не стоит – слишком близко к дому

Также полезным будет обустройство удобного подъезда: даже самый эффективный септик при переполнении нужно откачивать, потому дорожку для ассенизационной техники оставляем в обязательном порядке.

Вычисление объема

Следующий этап – расчет необходимого объема камер нашего очистного сооружения. Разобраться, как рассчитать септик, довольно просто:

Двух колец, как на схеме, может не хватить

Объем рассчитывается по формуле:

V = n х 3 х 0,2, где:

V — требуемая емкость септика в кубометрах;
n – количество людей, проживающих в доме, который подключён к септику;
3 – усредненное количество дней, за которые порция отходов полностью перерабатывается;
0,2 – среднесуточный объем стоков (в кубометрах) на одного человека.

В качестве примера рассчитаем объем септика на 3 человека:

V = 3 х 3 х 0,2 = 1,8 м3. Это – тот минимум, от которого можно отталкиваться. Получится делать больше – делайте больше, реже придется откачивать.

Теперь подсчитаем, сколько бетонных колец стандартного размера (1 м высоту и 1м в диаметре) нужно для обустройства камер:

Объем одного кольца составляет 0, 785 м3;
Верхнее кольцо мы сможем использовать всего на 1/3 объема, т.е. его емкость составит примерно 0,26м3;
Следовательно, для одной емкости нам нужно минимум 0,785 + 0,785 + 0,26 = 1,83м3, т.е. три кольца.

Варианты с разными формами колодца, но с одинаковым эффективным объемом

Наконец, определяемся с количеством камер. Как правило, для загородного участка достаточно двухкамерной конструкции – с отстойником и фильтрационным колодцем. Если же мы сооружаем септик для большого дома, использующего значительные объемы воды, то желательно установить и третью камеру, или же дополнительно присоединить к септику трубу для вывода в фильтрационное поле.

Подбор материалов

Технология устройства септика не предполагает использования дорогостоящих материалов, однако, принимая во внимание объем работ, я должен отметить, что цена в любом случае будет весьма и весьма существенной

Это – основной элемент конструкции

Для сооружения очистной конструкции нам будут нужны:

кольца бетонные для канализационных колодцев (стандартного размера);
крышки для канализационных колодцев;
люки канализационные с крышками (чугунные или полимерные);
гравий для дренажа;
песок для подсыпки;
цемент для герметизации стыков между элементами и для выполнения подбетонки оснований;
гидроизоляционные материалы (рубероид, мастика, жидкое стекло);
наружные канализационные трубы.

Коммуникации делаем из труб для наружных работ

Кроме того, для эффективного функционирования септика желательно приобрести специальную бактериальную культуру, содержащую комплекс микроорганизмов для эффективной утилизации органики.

Биопрепарат для разложения органики

Базовая информация

Постулат 1. Располагайте правильно

Место для септика выбирайте на самой возвышенной площадке участка. Это нужно, чтобы в него не стекали ливневые стоки.

По размещению септика смотрите СП 32.13330.2012, расстояния до него должны быть следующими:

от дома – 5 м;
от водоема – 30 м;
от реки – 10 м;
от колодца – 50 м;
от дороги – 5 м;
от забора – 3 м;
от скважины – 25 м;
от деревьев – 3 м

Постулат 2. Смотрите на УГВ

Если уровень грунтовых вод (УГВ) высокий, т.е. вода накапливается в яме уже на глубине 1-1,5 м, то это повод задуматься о выборе другой конструкции септика, возможно пластикового отстойника или станции биологической очистки. О готовых вариантах ЛОС мы подробно рассказали в этой статье.

Если твердо остановились на колодцах, то стоит подождать, когда УГВ будет ниже. Например, летом или зимой. Это упростит разработку котлована и строительство колодцев: вы не будете стоять по колено в воде и сможете нормально забетонировать дно и сделать герметичными швы между кольцами.

Постулат 3. Рассчитайте объем септика с запасом

Тщательно рассчитайте объем септика. Учтите, что правило по СП 32.13330.2012, при котором объем должен быть больше 3-кратного объема стоков, сбрасываемых в канализацию в сутки, действует только на песчаных грунтах и при низком УГВ. Правилами предполагается, что 1 человек в сутки будет сбрасывать 200 л стоков. А это значит, что в этом случае нужен септик объемом 600 л.

В остальных случаях чем хуже дренирует грунт, тем больше объем септика. Есть рабочее правило: для семьи из 4-5 человек при постоянном проживании в зависимости от грунта септик будет 30 м³ – на глине, 25 м³ – на суглинке, 20 м³ – на супеси, 15 м³ – на песке.

Расчет объёма септика
Кол-во человек	Объем септика, м³ (рабочие значения)
Песок	Супесь	Суглинок	Глина
1	4	7	10	15
2	7	12	17	22
3	10	15	20	25
4	15	20	25	30
5	15	20	25	30
6	17	23	27	35
7	20	25	30	35

Варьировать объем септика нужно не глубиной колодцев, а диаметром колец. Т.е. если у вас есть на выбор кольца диаметром 1,5 м и высотой 0,9 м, или диаметром 1 м и высотой 0,9 м, то лучше взять первые. Их потребуется меньшее количество для получения нужного объема. Это значит, что потребуется не такой глубокий котлован, будет меньше швов в колодцах.

Постулат 4. Наймите людей для разработки котлована

Если вы не 20-летний молодой человек, и вас нет пары-тройки таких же помощников, готовых работать за шашлык и пиво, то все земляные работы доверьте наемным работникам или наймите экскаватор.

Котлован должен быть больше объема очистного сооружения, т.е. расстояние от колодцев до стен котлована – 30-50 см. Впоследствии этот объем нужно засыпать песчано-гравийной смесью (ПГС) или песком.

Постулат 5. Заказывайте кольца с доставкой и установкой

Кольца заказывайте только после того, как будет готов котлован. Сразу с установкой, т.е. должен приехать грузовик с краном-манипулятором.

Все нижние кольца должны быть с дном. Они есть в заводском исполнении – удобно и надежно. Исключение составляют фильтрующие колодцы, которые делают на хорошо дренирующих грунтах. Но на глине ни в коем случае НЕ ДЕЛАЙТЕ как на рисунке ниже!

Через 1-2 года дно фильтрующего колодца заиливается и не пропускает стоки, приходится вызывать ассенизаторскую машину, чистить колодец, но и это не дает долговременный эффект.

Постулат 6. Используйте только рыжие трубы

Трубы только рыжие, диаметром 110 мм, для наружной канализации. Утеплять их нужно только в том случае, если на каком-то участке они находятся на открытом воздухе. Все, что в грунте утеплять не нужно.

Рыжие трубы специально разработаны для наружной канализации. Они многослойные, выдерживают давление грунта. Серые трубы предназначены для работ внутри дома, они однослойные и грунт их просто раздавит.

Трубы укладываются в траншеи на уплотненную песчаную подушку с уклоном 2 см на 1 м. Избегайте поворотов 90 градусов, максимум – 45. Сверху и по бокам насыпают слой ПГС или щебня толщиной 30 см. Далее грунт.

Постулат 7. Поле фильтрации занимает большую площадь

Поле фильтрации нужно при высоком УГВ, при низком можно обойтись фильтрующим колодцем. В среднем рассчитывайте, что на 1 человека площадь дренажного поля должна быть не меньше 10 м².

Колодец фильтрации уместно делать на хорошо дренирующих грунтах: песке и супеси. На глине и суглинке нужны существенно большие площади, с которых будет осуществляться дренирование. Сделать это позволяют подземные поля фильтрации.

Трубы на поле фильтрации нужно укладывать с уклоном 1 см на 1 м, чтобы очищенные стоки успевали просачиваться через отверстия в слой щебня.

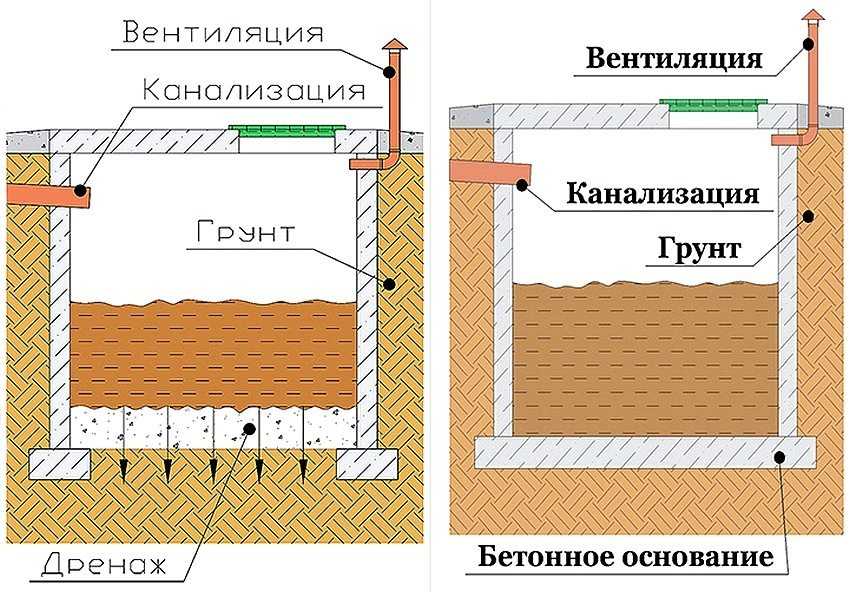

Устройство и работа септика из колец

То есть за три дня один человек расходует примерно 600 л воды, значит, если семья состоит из трех человек, то потребуется септик объемом 1800 литров.

Сточные воды по трубе, которая идет от частного дома, стекают в первый резервуар, отстаиваются, происходит расщепление на обычную жидкость и на осадок, который в свою очередь необходимо удалять раз в пару лет, если очистное сооружение сделано правильно.

Второй резервуар также герметичный (если их всего три), поэтому сюда жидкость из первого резервуара перетекает при достижении уровня переливной трубы.

Во втором резервуаре происходит процесс разложения, для этого в него встраивают вентиляционное отверстие, через которое испаряется метан, оставшаяся часть выпадает в осадок в виде ила.

Из третьего резервуара очищенная жидкость попадает в грунт, если очистное сооружение из бетонных колец оснащено дренажным дном, либо откачивается, если это обычный колодец.

Расположение септика

Также необходимо тщательно продумать месторасположение септика.

Следует учитывать следующие рекомендации:

септик должен располагаться на расстоянии 5-20 м от дома;
необходимо иметь возможность подъехать к септику на машине для откачки или для спецтехники в процессе его установке;
следует разобраться, какой уровень залегания грунтовых вод на выбранном участке, проверить сезонные колебания;
если на участке есть колодец с чистой водой, то от колодца до септика должно быть не менее 30 м.

Для того чтобы бетонные кольца герметично состыковывались друг с другом, следует покупать их с замками.

Установка септика из бетонных колец

Рассмотрим процесс монтажа септика из бетонных колец.

Для начала при помощи экскаватора необходимо вырыть котлован, но учитывайте тот факт, что его размер при копке септика должен быть рассчитан таким образом, чтобы между стеной котлована и бетонными кольцами могли беспрепятственно работать люди в процессе монтажа.
На дно септика следует насыпать песок слоем примерно в 20 см.
Если были приобретены кольца без дна, то требуется забетонировать место в яме, где они будут располагаться.
Далее при помощи крана производят установку бетонных колец, сверху накрывают крышкой.
Обязательно проведите гидроизоляцию стыков между бетонными кольцами и между нижним кольцом и бетонным основанием. Если устанавливаются бетонные кольца с дном, то гидроизоляция проводится только между стыков.
Затем осуществляют прокладку труб. Также проводится гидроизоляция септика между патрубком и стенкой резервуара.
Гидроизоляция септика производится по внешней стороне установки, затем яма засыпается.

В таком случае его перекатывают без помощи спецтехники на выбранный участок и подкапывают под ним землю, чтобы в дальнейшем оно самостоятельно опустилось в вырытый котлован.

Какие существуют виды септиков?

На сегодняшний день существует большое разнообразие септиков, но септик из бетонных колец имеет преимущество в демократичной стоимости. На рынке представлены септики из бетонных колец нескольких видов:

1) однокамерный септик из бетонных колец. Устанавливают лишь одну камеру в 5 метрах от загородного дома. В дальнейшем такой септик будет требовать регулярного откачивания жидкости, поэтому необходимо обеспечить удобный подъезд для машины к установке;

2) двухкамерный септик для бани. Такой септик состоит из нескольких резервуаров, так как сточные воды, прошедшие эффективную очистку могут использоваться для полива;

3) переливной септик. Его отличительной особенностью является то, что каждая емкость устанавливается на уровень ниже предыдущей. Такой вид септика является наиболее эффективным и прослужит долгие годы.

Следует учитывать тот факт, что работа однокамерного септика недостаточна качественная и долговечна, поэтому лучше устанавливать хотя бы двухкамерный септик из бетонных колец, из которого жидкость может применяться для хозяйственных целей (к примеру, полив сада или огорода).

Участок глинистый, УГВ высокий (вода на глубине 1-1,5 м)

Это случается чаще, чем хотелось бы. Мало того, что грунт глинистый, так при разработке котлована вода уже стоит в метре от поверхности, а ведь еще копать и копать. В этом случае лучше повременить с котлованом до сезонного спада УГВ и поднять уровень участка в районе устройства септика. Идея проста: если УГВ высокий, то мы его локально понизим.

Схема 2. 3-камерный септик с насыпным полем фильтрации и насосом

Описание:

Схема энергозависимого 3-камерного септика с дренажным или фекальным насосом и насыпным полем фильтрации.
Переливы должны находиться выше УГВ – это важно. Иначе не будет работать вентиляция, а в распределительный колодец постоянно будет поступать грунтовая вода.
Требует дополнительного облагораживания зоны фильтрации – можно устроить альпийскую горку.
Схему можно упростить, исключив распределительный колодец.
При нарушении герметичности колодцев система выходит из строя, поэтому к герметизации нужно подойти ответственно.. В следующем видео автор объясняет решение проблемы устройства септика при высоком УГВ на примере неправильно построенного сооружения

Это тот случай, когда сначала сделали, а потом обнаружили, что схема не работает. Автор предлагает исправить ситуацию насыпным дренажным полем и сделать незаглубленный септик, не уповая на его герметичность

В следующем видео автор объясняет решение проблемы устройства септика при высоком УГВ на примере неправильно построенного сооружения. Это тот случай, когда сначала сделали, а потом обнаружили, что схема не работает. Автор предлагает исправить ситуацию насыпным дренажным полем и сделать незаглубленный септик, не уповая на его герметичность.

Вывод: даже при высоком УГВ можно использовать септик из бетонных колец. Это потребует дооснащения классической компоновки насосом для перекачки очищенных стоков на доочистку в насыпное поле фильтрации. Самое сложное в изготовлении этой системы – установить колодцы и обеспечить их герметичность при высоком УГВ. Сделать это можно только при условии, что УГВ меняется сезонно.

Схема 3. 3-камерный септик в насыпном грунте

Описание:

Схема энергонезависимого септика с насыпной площадкой под всю систему.
Изменяет рельеф участка, поэтому не подходит для небольших площадей.

Пример аналогичного решения, только с 2 колодцами. Автор подробно описывает каждый из этапов работы. Если УГВ еще выше, то используйте больше насыпного грунта.

Вывод: эта схема подойдет только в том случае, если у вас есть идея, как впоследствии преобразить метровые насыпи, которые будут занимать значительную часть участка. Но она работает, не нуждается в электричестве, и это самое главное.

Отстойник — как его установить

На примере ниже мы рассмотрим, как установить двухкамерный септик. Итак, после того как котлован выкопан, тщательно выровняйте в нем дно, а после этого его нужно засыпать песком примерно на 15 см, сверху все залейте водой для того чтобы достигнуть максимальной усадки. Не всегда люди имеют бетонное кольцо с дном, а значит, им придется забетонировать дно котлована, а затем, изолировать стык бетонного кольца и дна, в будущем удастся избежать нежелательного засорения почв.

1 — кольца рабочей части; 2 — утепляющая крышка; 3 — кольца горловины; 4 — корпус люка; 5 — крышка люка; 6 — вентиляционный стояк; 7 — плита перекрытия; 8 — плита днища; 9 — щебеночная подушка; 10 — гидроизоляция; 11 — зона осадка; 12 — ходовые скобы

Устанавливать второе кольцо нужно на раствор, состоящий из одной части цемента и трех частей песка (некоторые добавляют к этой массе 0,1 часть жидкого песка). Полученный раствор можно использовать в течение одного часа, спустя это время он будет не пригоден для работ.

Если в будущем предполагается подвижка грунта, то для того чтобы надежно зафиксировать бетонные кольца, нужно использовать металлические скобы.

Крепление бетонных колец скобами

При установке многокамерного септика, отстойник из бетонных колец, устанавливаются на бетонное основание, это позволит улучшить его устойчивость и предотвратить отвод стоков в грунт. Сам фильтрующий колодец необходимо обсыпать щебнем, так как это и есть рабочая часть вашей очистной установки.

Сверху укладывается обычная крышка с люком. Отстойник необходимо гидроизолировать сразу двумя слоями горячего битума. С внешней стороны устройство также необходимо изолировать специальной рулонной изоляцией.

Выбор места

Расположение септиков выбирается так, чтобы не было риска загрязнения источников питьевой воды или плодородных земель. Санитарные нормы лимитируются СНиП 2.04.03.85 для строительства и СанПиН 2.2.1/2.1.1.1200-03 для создания безопасных зон

Важно также исключить риск воздействия на фундамент при протечках, а для этого основание колодца должно размещаться ниже фундамента сооружения

Размещать септик на участке необходимо по СНИПам

Место для септика должно быть удалено от естественных водоемов минимум на 5-6 м. До плодовых деревьев следует обеспечить расстояние не менее 3-4 м (для кустарников можно сократить его до 1-1,5 м). Необходимо удалить колодцы и от газопроводной трубы (не ближе 5 м). Кроме того, перед выбором местоположения конструкции следует продумать, как подъедет машина с бетонными кольцами и как расположатся грузоподъемные механизмы.

Особенности первого этапа

На первом этапе необходимо подготовить место и сформировать надежное основание:

Подготовительные мероприятия. Прежде всего, по результатам геологических исследований (уровень промерзания и залегания грунтовых вод, структура почвы, пучинистость и т. п.) уточняется оптимальная глубина установки септика. Место под строительство выравнивается. Удаляется вся растительность. Производится разметка установки септиков и прокладки труб. В частности, рекомендуется располагать переливные емкости вплотную друг к другу, а фильтрующий колодец – на некотором удалении.
Материалы и инструменты. Размеры бетонных колец выбираются, исходя из необходимого объема септика. Емкость накопительной камеры выбирается из такого условия: 200 л воды на одного человека в сутки, причем накопитель должен собирать сток в течение не менее 3-4 суток. Можно исходить из таких рекомендаций: для семьи из 2-3 человек – 2 куб. м, до 6 человек – 3,5-4 куб. м. При покупке колец необходимо проверять их качество, особенно состояние стыковочных граней. Оптимальный вариант – кольца с замком. Помимо колец потребуются трубы. Наиболее широко применяются трубы из полипропилена. Их диаметр должен составлять порядка 105-125 мм.

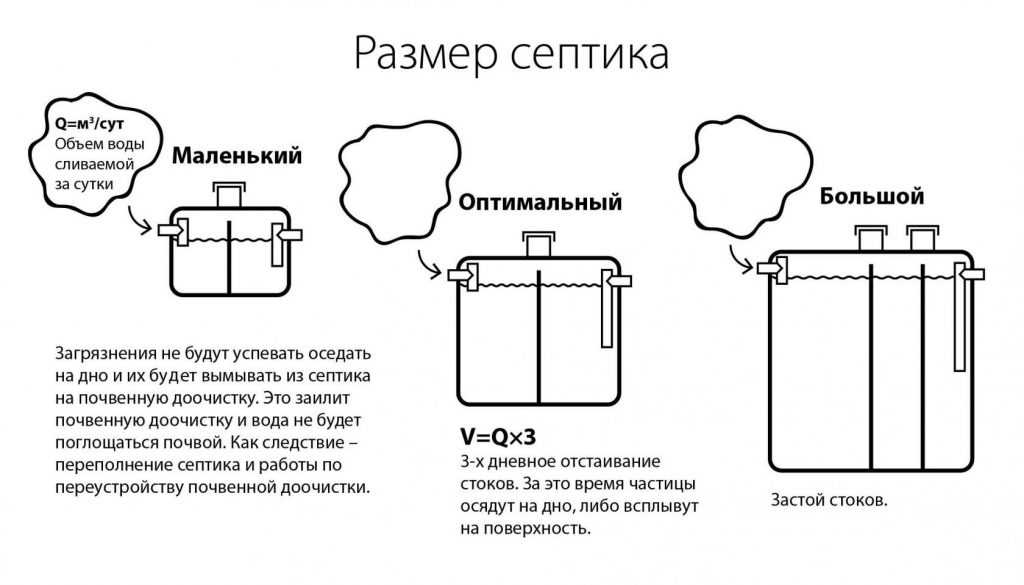

Взаимосвязь объема воды в сутки и размера септика

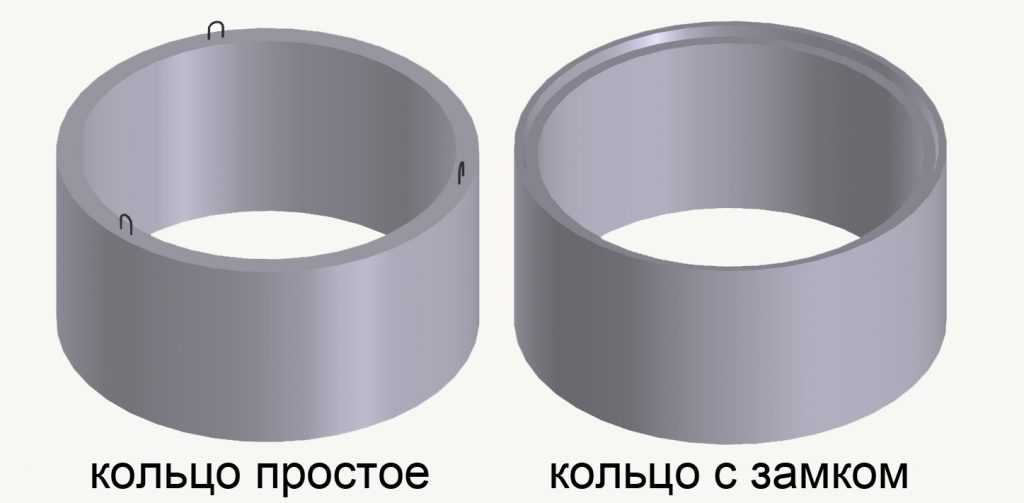

Виды бетонных колец

При возведении септиков потребуется такой инструмент и оборудование:

грузоподъемные механизмы, средства малой механизации (таль, полиспаст и т. д.) и тренога для их установки;
инструмент для приготовления раствора и проведения бетонных работ – емкости, миксер, лопата, мастерок, шпатель, терка;
инструмент для монтажа колонны колец – перфоратор, электродрель, кувалда, долото;
инструмент для наложения гидроизоляции и защитных материалов – малярная кисть, нож, ножницы, зубчатый шпатель;
колнтрольный и измерительный инструмент – рулетка, металлическая линейка, отвес, строительный уровень.

Рытье котлована

Лучшим временем проведения этой работы считается поздняя осень или жаркое лето, когда уровень грунтовых вод наиболее заглублен. Котлован может копаться для каждого септика в отдельности или для всех сразу. Размер ямы должен превышать диаметр колец на 60-70 см для возможности наложения защитных материалов после монтажа. Глубина котлована выбирается с учетом толщины подушки и плиты перекрытия. Каждый последующий септик устанавливается на 40-50 см глубже предыдущего колодца. Для трубопровода роется траншея глубиной до 1,5 м и шириной 40-50 см. В траншее предусматривается укладка труб с уклоном (минимум 2 см на 1 м).

Котлован под септик должен вмещать по глубине все бетонные кольца

Укладка подушки. Она изготавливается путем засыпки песка и щебня. Толщина песочного слоя зависит от пучинистости почвы и составляет от 15 до 40 см. Подушка тщательно утрамбовывается.

Заливка дна

Бетонная стяжка обеспечивается цементно-песчаным раствором в пропорции 1:3. Вначале укладывается гидроизоляция из рубероида. Затем монтируется армировка из стальной сетки. Бетонный слой заливается толщиной 20-25 см с тщательным уплотнением и выравниванием поверхности. Размер основания должен превышать кольца на 25-40 см.

На один отсек двухкамерного септика заливают бетон, а на основание второго битняк и геотекстиль
На дно септика для гидроизоляции кладут геотекстиль
Затем выкладывают слой из гальки или битняка

Для того чтобы в дальнейшем смонтировать вертикальную колонну колец, важно сформировать ровную горизонтальную поверхность. Контроль горизонтальности осуществляется строительным уровнем
