Любой цепной привод работает корректно только при условии, что цепь движется по заданной траектории без лишних колебаний и отклонений. Именно для этого применяют направляющая цепи — элемент, который фиксирует положение цепи вдоль всей длины её хода, гасит вибрацию и снижает износ соседних деталей. Без этого компонента даже правильно натянутая цепь начинает биться о корпус, перегревается и выходит из строя раньше расчётного срока.
Где применяется и какую задачу решает
Направляющие цепи используются в транспортёрных линиях, конвейерах, двигателях внутреннего сгорания, упаковочном оборудовании, сельскохозяйственной и строительной технике. Везде, где цепь проходит длинный участок без ведущей звёздочки, нужна опора, которая удерживает её в плоскости движения.
Конкретные задачи, которые решает направляющая:
- предотвращает боковое смещение цепи при нагрузке;
- снижает шум и вибрацию привода;
- уменьшает нагрев цепи за счёт снижения трения;
- защищает корпус и соседние узлы от механического контакта с цепью;
- увеличивает интервал между техническими обслуживаниями.
Из каких материалов изготавливают
Полимерные направляющие — самый распространённый вариант для большинства промышленных приложений. Полиамид, полиэтилен высокой плотности и специальные антифрикционные составы обеспечивают низкий коэффициент трения, хорошую износостойкость и устойчивость к смазочным материалам. Такие детали работают при температурах от −40 до +100 °C и выдерживают значительные динамические нагрузки.
Металлические направляющие с полимерным вкладышем применяют там, где нужна высокая жёсткость конструкции — например, в тяжёлых конвейерах с массивными тяговыми цепями. Стальной корпус принимает силовую нагрузку, а полимерная вставка контактирует с цепью и обеспечивает скольжение без задиров.
Алюминиевые профили с пластиковыми вставками — компромисс между лёгкостью и прочностью. Их выбирают для подвесных конвейеров и систем, где критична масса конструкции.
Как выбрать подходящую модель
При подборе направляющей учитывают несколько параметров одновременно. Ошибка хотя бы в одном из них ведёт к ускоренному износу или некорректной работе привода.
Шаг цепи — основной геометрический параметр. Профиль паза направляющей должен точно соответствовать типу цепи: роликовой, втулочной или пластинчатой. Если зазор между цепью и пазом слишком велик, направляющая не удерживает цепь. Если мал — возникает избыточное трение и нагрев.
Скорость движения цепи влияет на выбор материала. При высоких скоростях (свыше 1,5 м/с) предпочтительны материалы с самосмазывающими добавками или организуется принудительная смазка зоны контакта.
Нагрузка на цепь определяет, нужен ли усиленный профиль или достаточно стандартного. Производители указывают допустимое линейное давление на направляющую в кН/м — этот параметр необходимо сверять с реальными условиями эксплуатации.
Температура и химическая среда. В пищевой промышленности или при контакте с агрессивными жидкостями выбирают материалы, сертифицированные для соответствующих условий. Стандартный полиамид допустим далеко не везде.

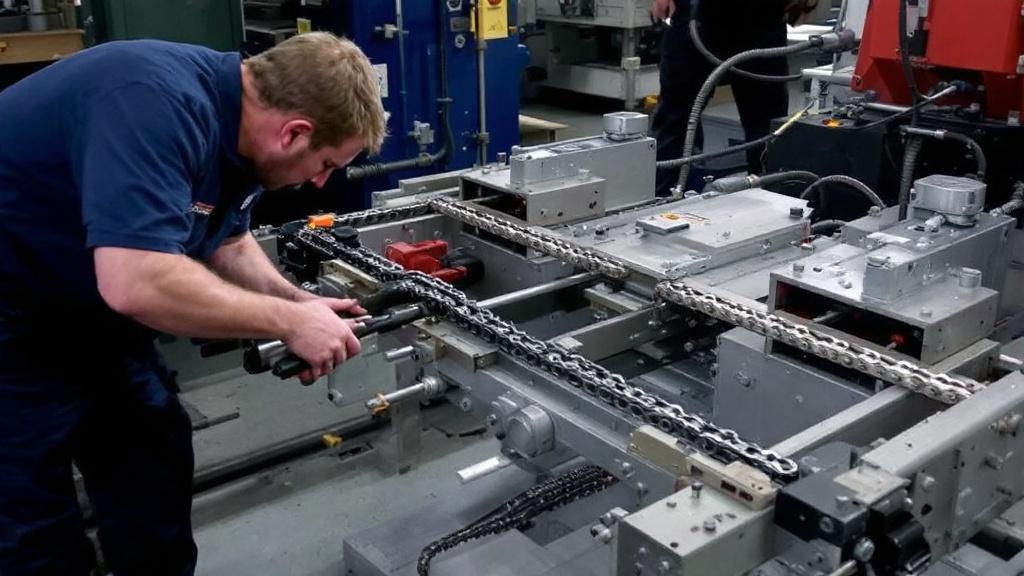

Типичные ошибки при монтаже
Неправильная установка направляющей сводит на нет все её преимущества. Чаще всего встречаются такие ошибки: крепление с перекосом относительно оси движения цепи, недостаточная длина направляющей на прямом участке, использование детали не того типоразмера. Отдельная проблема — чрезмерная затяжка крепёжных болтов, которая деформирует полимерный профиль и меняет геометрию паза.
Перед монтажом стоит проверить прямолинейность участка, на котором будет установлена направляющая. Даже небольшой изгиб несущей конструкции создаёт неравномерное прижатие цепи и приводит к локальному износу.
Правильно подобранная и грамотно установленная направляющая продлевает срок службы всего привода в полтора-два раза — это не рекламное преувеличение, а результат, который можно просчитать через снижение контактных напряжений и нагрева в узле.
