Газовый котел wolf: инструкция по эксплуатации одноконтурных и двухнотурных моделей (cgu-2, cgg-1k, cgg-2 24 и т.д)

Как цена влияет на выбор

Это выбор не только котлов, но и радиаторов, трубопроводов, фитингов. Если кризис, то ставят откровенно дешманскую фигню. Забывая про то, что замурованные трубы поменять будет сложно и дорого. Даже если кризис уже закончился, и есть деньги.

Запчасти для настенных газовых котлов

Перед покупкой котла узнайте стоимость и сроки поставки запчастей на него. Поинтересуйтесь в горгазе, какие котлы они обслуживают.

Вам нужно сделать отопление дома. Вы договорились с ними, что они будут делать вам систему отопления, и скорее всего, они же будут закупать все материалы. У многих монтажников есть скидки, и на поставках материалов они немного зарабатывают, а вы немного экономите.

Скорее всего, вы будете им задавать те же вопросы, которые чаще всего заказчики задают мне:

Подскажи, какой газовый котёл купить для частного дома?
Какие трубы лучше, и почему?
Подскажи, какие радиаторы отопления лучше?
Сколько времени займёт поставка товара и монтаж?
Чё так долго?
Чё так дорого?

Как вы думаете, какие материалы советуют монтажники в 90% случаев? Большинство монтажников рекомендует те материалы, на которые им дают больше всего скидку!

Почему не всегда нужно радоваться скидке на котел

Например, монтажнику какой-то магазин дал скидку 15% на котлы Ферроли. Монтажник отопления посоветует этот котёл вам, и возможно, поделится скидкой с вами.

Итальянский котёл со скидкой, такая радость Придёт зима, а может это произойдёт через 5 зим, и котёл сломается. На улице мороз, а отопление не работает. Вы звоните монтажнику или находите человека, который может отремонтировать ваш котёл срочно.

Приезжает этот человек, вскрывает котёл и говорит вам: теплообменник потёк, или плата управления сгорела (или ещё 100500 причин может быть), короче нужно эту запчасть менять.

Он узнаёт, и выясняется, что теплообменник на котёл Ферроли будет ехать три недели, и стоит он 29 тысяч рублей. А новый газовый котёл Ферроли стоит 35 000 рублей.

Это реальные ситуации из моей практики. Представьте: на улице зима и мороз (ещё круче новогодние праздники), котёл поломан, и денег на новый котёл нет.

Что делать в этой ситуации? Менять котёл на аналогичный котёл? Или менять производителя газового котла, но тогда придётся переделывать проект на газ.

Ждать запчасть и отапливать дом электричеством, или что у вас там есть?

Когда я советую Виссманн, я точно знаю, что любую запчасть на этот котёл, можно достать в течение 1-2 суток. Или чем-то её заменить, сделать так, чтобы котёл быстро заработал.

Но это не значит, что всегда нужно выбирать котлы Viessmann. Перед покупкой узнайте кто, и какие котлы у вас обслуживает. Если Висман никто в вашем месте отремонтировать не сможет, то не стоит его покупать! Берите то, что у вас ремонтируют, и на что есть запчасти.

Пятерка лидеров в производстве газового отопительного оборудования

Абсолютное большинство отопительного газового оборудования представлено на отечественном рынке климатической техники европейскими производителями, а также некоторыми представителями Азиатско-Тихоокеанского экономического сообщества. Среди наиболее популярных в нашей стране выделяются производители газовых котлов из Германии, Италии, Чехии, Словакии и Южной Кореи.

Первую строчку в рейтинге популярности делят между собой немецкие газовые котлы, выпущенные концерном «Vaillant Group» и компанией «Wolf». Немецкий бренд «Buderus» делит второе место среди самых востребованных производителей, с немецким холдингом Viessmann, а третье место заняли словацкий концерн «Protherm» и итальянская компания «Baxi».

Далее будет рассмотрен модельный ряд каждой торговой марки, конструктивные и эксплуатационные особенности отопительных приборов.

Основные неисправности

Основными неисправностями котлов Wolf специалисты считают превышение температуры теплоносителя и затухание горелки. Первая проблема вызывается засорением теплообменника, при котором приходится повышать режим нагрева.

Кроме этого, возможны проблемы с циркуляционным насосом, который не успевает выводить горячий теплоноситель в отопительный контур.

Возникновение проблем с горелкой может иметь несколько причин, от засорения форсунок, до неполадок газового клапана или перебоев подачи топлива.

В этих ситуациях прежде всего следует связаться с газовой службой и уточнить режим подачи газа. Если он не менялся, надо искать неполадки в котле, последовательно проверяя работоспособность всех узлов газовой аппаратуры.

Технические неисправности и коды ошибок

Все сбои или поломки котлов немедленно диагностируются системой датчиков, которые выдают на дисплей оповещение в виде цифрового кода с буквой «Е» (error).

Наиболее распространенные ошибки и действия владельца:

Е01. Не пламени на горелке. Возможные причины — отсутствие газа (проверить вентиль), сопла горелки забиты сажей, проблемы с самим датчиком.
Е02. Перегрев термостата. Проблема возникает либо при слишком медленном передвижении воды, либо при загрязнении теплообменника изнутри известковыми отложениями.
Е03. Остановка вентилятора. Проверить его на работоспособность, при необходимости — заменить.
Е05. Отказ или короткое замыкание температурного датчика по ОВ.
Е06. Отказ или КЗ температурного датчика ГВС.
Е10. Пониженное давление теплоносителя. Наиболее вероятная причина — образование протечки в отопительном контуре. Наиболее часто возникает при использовании теплого пола, так как наружные радиаторы сами о себе сигнализируют появлением луж или струи горячей воды..
Е25-26. Блокировка или отказ циркуляционного насоса, поломка соответствующего датчика.
Е35. Ложный сигнал о наличии пламени. Возможно появление воды на плате, пробой датчика на корпус и т.п.
Е96. Слишком низкое напряжение в сети электропитания.

Полный перечень ошибок гораздо обширнее, поэтому рекомендуется иметь инструкцию пользователя, прилагающуюся к котлам, под рукой. Учить эти коды наизусть не смысла, проще в нужный момент заглянуть в список.

О производителе

Компания WOLF GmbH уже более 40 лет занимается производством отопительной техники и зарекомендовала себя как качественный и надежный немецкий бренд. На рынке России фирма представлена как ООО «Вольф Энергосберегающие Системы». Не так давно покупка котлов производилась на свой страх и риск, ведь специалисты по монтажу и обслуживания были лишь в Москве. Однако последние годы сервисная структура очень стремительно развивалась, сегодня на качественное обслуживание можно рассчитывать и в крупных регионах. В целом, многие часто отмечают отличную работу горячей линии.

Газовые котлы этой торговой марки редко вызывают проблемы, имеют классическую конструкцию с закрытой камерой сгорания. Горелки – модулируемые, теплообменники – медные. Более бюджетные модели несколько шумные, более дорогие – практически не издают шума при работе. Все модели оснащены автоматикой с автодиагностикой и всеми современными системами безопасности: защитой от перегрева и замерзания, остановки циркуляционного насоса, автоподжигом, фильтром воды.

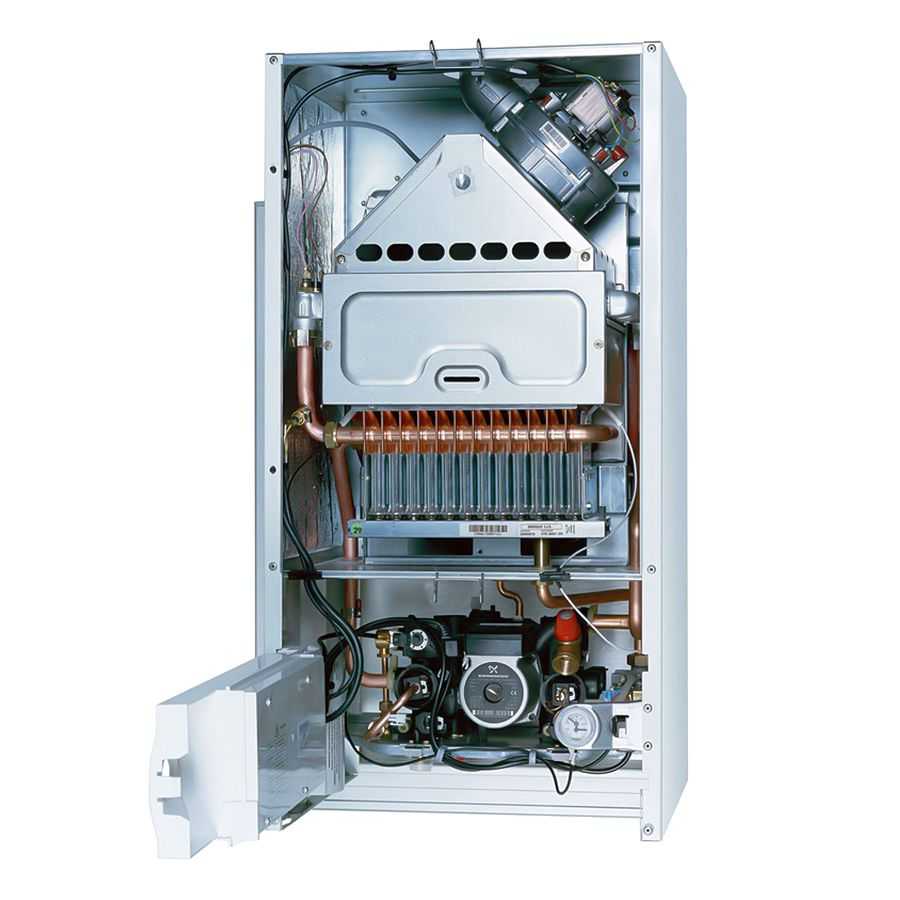

Устройство на примере Wolf CGG-1K-24. Типичная компоновка, медные патрубки и резьбовые соединения, все изолировано и компоновано. Имеется слой термоизоляции.

Известным недостатком практически всего модельного ряда является отсутствие программатора, который не редко встречается у аналогов в таком ценовом сегменте. Возможность подключения внешнего управления имеется, однако практически на всех котлах поддерживается лишь управление по протоколу eBus. Это значит, что блок управления необходимо покупать лишь фирменный, за немалую стоимость, что оправдано не для всех потребителей.

Нельзя сказать, что котлы Wolf чувствительны к перепадам напряжения, однако подключать их через стабилизатор напряжения мы все же рекомендуем. Если случается поломка, то чаще всего это именно выход из строя электронной платы вследствие перепада напряжения. В остальном все газовые модели можно назвать практически беспроблемными, случаев сервисных обращений в сравнение с многими аналогами довольно мало. Цена даже бюджетных моделей довольно высокая, однако типичная для котлов данной категории любого из производителей.

Основные неисправности

Выбираем газовый котел марки Юнкерс

Содержимое:
Конденсационное оборудование
Настенное оборудование (атмосферное)
Котлы напольного типа
Обвязка и ввод в эксплуатацию
Преимущества и недостатки

В ассортименте компании Junkers представлены установки с закрытой и открытой топочной камерой, в напольном и настенном исполнении, с одним и двумя контурами. На все газовые котлы марки Юнкерс предоставляется гарантия 25-лет.

Конденсационное оборудование

Euroline — котлы укомплектованы трехступенчатым насосом с возможностью выбора необходимого рабочего режима. Блоку управления позволяет точно регулировать температуру нагрева горячей воды и теплоносителя.Газовый конденсационный отопительный котел Junkers в комплектации Euroline имеет теплообменник из нержавеющей стали, автоматический электророзжиг горелки. При необходимости к блоку управления могут быть подключены комнатные термодатчики. Скачать Junkers EUROLINE – инструкция для пользователей.pdf (4,51 Mb) (cкачиваний: 77)
Eurostar — к преимуществам этой серии конденсационных котлов Junkers относится регулятор интенсивности нагрева воды и теплоносителя, цифровой диагностики неисправностей. Главным отличием являются конструкционные особенности, позволившие сократить время подогрева до минимума. При выставлении режима «Комфорт» потребитель получает горячую воду мгновенно. Настенный двухконтурный газовый котел Юнкерс Eurostar может работать в экономичном режиме при минимальном расходе газа. Скачать Junkers EUROSTAR – установка и эксплуатация.pdf (2,79 Mb) (cкачиваний: 60)
EuroMaxx — в одноконтурном газовом навесном котле Junkers предусмотрена функция контроля интенсивности горения пламени, присутствует ограничитель расхода воды, точная настройка нагрева теплоносителя. В двухконтурном оборудовании обеспечивается контроль давления в системе отопления, а также подпитка в случае необходимости, осуществляется с помощью блока управления. Котлы EuroMaxx имеют высокую степень защиты от перегрева, установлены датчики, предотвращающие появление обратной тяги. Скачать Junkers EUROMAXX – правила монтажа и эксплуатации.pdf (4,84 Mb) (cкачиваний: 28)

Настенное оборудование (атмосферное)

Comfort — устройство котла позволяет уменьшить количество возможных неисправностей и увеличить срок эксплуатации. Установлена программа самодиагностики, информация о проблемах в работе и неисправностях выдается на жк – дисплей.В базовой комплектации Comfort присутствует все необходимое для работы оборудование: циркуляционный насос, управление газовой горелки, датчики и устройства, защищающие от перегревания. Скачать Junkers CERACLASS COMFORT – нормы и правила эксплуатации.pdf (6,38 Mb) (cкачиваний: 55)
Excellens — в модификацию входят как настенные одноконтурные газовые отопительные котлы марки Юнкерс, так и двухконтурные аналоги. Имеют высокую производительность. Могут подключаться к системе умный дом. Предусмотрена возможность подключения нескольких отопительных систем одновременно.

Котлы напольного типа

Допускается подключение двух напольных газовых отопительных котов Junkers в одну сеть (каскад). При необходимости можно установить бойлер косвенного нагрева.

Преимуществом моделей напольных котлов отопления Юнкерс является то, что их теплообменник изготавливается из тугоплавкого чугуна. Это позволило увеличить коэффициент теплоотдачи, а также сроки эксплуатации.

В напольных агрегатах, согласно заверению производителя, может быть использован антифриз, применяемый для котлов. Это в несколько раз увеличивает теплоотдачу при нагреве, а также предотвращает систему отопления от размораживания.

Обвязка и ввод в эксплуатацию

Техническое обслуживание котла проводится достаточно просто, благодаря передней съемной панели, открывающей доступ к важным узлам. Чистка теплообменника проводится в начале и конце отопительного сезона. Диагностика неисправностей осуществляется в автоматическом режиме, результаты выводятся на дисплей.

Преимущества и недостатки выбора котла Junkers

Еще одна распространенная проблема возникает как следствие плохого обслуживания котла. Принцип работы оборудования основан на использовании датчиков, которые предотвращают перегрев теплоносителя. Так, автоматика срабатывает при наличии большого количества сажи в топке. Температура нагрева воды в таком случае не поднимается выше 45 °С.

В остальном котлы Юнкерс работают, как и надлежит немецкому оборудованию – с точностью, производительностью и надежностью. Junkers — это хорошее решение для тех, кто в первую очередь ценит качество и готов за это заплатить.

Газовые котлы фирмы Wolf

Компания Wolf GmbH была основана в 1963 году. За время своей деятельности фирма сумела вырасти до крупного промышленного концерна, занимающегося производством отопительной, климатической и водогрейной техники.

Газовые котлы занимают заметное,хотя и не основное место в перечне изделий компании. Особенностью оборудования является отсутствие разбросанности производства и сборки по разным странам, что свойственно другим известным европейским брендам.

Несмотря на довольно широкое использование импортных заказных деталей, сборка агрегатов производится в Германии, что обеспечивает качество, соответствие всем требованиям и нормативам. Котлы проходят адаптацию к технологическим условиям стран, в которых они будут использоваться.

Это помогает преодолевать массу проблем, например, по заявлениям производителей, электроника котлов способна компенсировать падение напряжения до 160 В.

Эксплуатационные возможности и надежность котлов Wolf получили высокую оценку специалистов и рядовых пользователей, а также были отмечены соответствующими дипломами и сертификатами.

Почему тухнет?

Затухание газового котла вызывается следующими причинами:

Сильный порыв ветра снаружи или сквозняк внутри помещения (для агрегатов атмосферного типа).
Засорение форсунок горелки.
Прекращение подачи газа в магистрали.

Возможны и другие причины затухания котла — например, блокировка системой самодиагностики при возникновении значительных проблем с какими-либо узлами.

Все проблемы решаются только путем вызова работника газовой службы или техника из сервисного центра. Самостоятельный ремонт газового оборудования запрещен и может повлечь за собой административные санкции.

Серии и модели

Котлы фирмы Wolf представлены рядом серий и модельных линеек.

Серии настенных котлов:

CGU-2, CGG-1K, CGG-2 — модельные линейки, принадлежащие серии Comfort Line. Представлены двухконтурными котлами с атмосферной или турбированной горелкой.
FGB, CGB-2 — конденсационные котлы, двухконтурные, с раздельным теплообменником.

Серии напольных котлов:

FNG. Одноконтурные напольные котлы. Линейка состоит из 4 моделей мощностью 26, 34, 41 и 57 кВт. Оборудованы горелкой атмосферного типа.
NG-31E. Одноконтурные котлы с чугунным теплообменником. Диапазон мощности — 40-220 кВт.

Производитель постоянно разрабатывает новые модельные линейки газовых котлов, поэтому приведенный список нельзя считать исчерпывающим.

Газовые котлы фирмы Wolf

Технические характеристики

Рассмотрим технические характеристики некоторых моделей газовых котлов Wolf:

Параметры	Значения
FGB 28	FGG-K-24	NG-31E-110
Тип котла	Газовый отопительный
Тип топлива	Природный или сжиженный газ
Набор функций	Отопление	Отопление и подача горячей воды	Отопление
Способ монтажа	Настенный	Настенный	Напольный
Тип теплопередачи	Конденсационный	Конвекционный	конвекционный
Тип камеры сгорания	Закрытая (турбированная)	Закрытая (турбированная)	Открытая (атмосферная)
Температура отопительного контура	35°-85°
Температура ГВС	—	30°-60°	—
Мощность	27,9 кВт	24 кВт	110 кВт
КПД	109 %	93 %	95 %
Электропитание	Однофазное, 220 В 50 Гц
Габариты	650×408×310 мм	720×400×340 мм	1365×970×750 мм

Коротко о компании

Wolf GmbH выпускает климатическое оборудование уже около полувека. Эта немецкая компания позиционирует себя производителем, ориентированным на потребности покупателя. Имеет свои представительства более, чем в 40 странах. Является крупнейшим в Европе поставщиком климатических устройств и отопительного оборудования. Предприятие применяет в своих разработках последние достижения в области энергосбережения.

Основные направления:

отопление;
вентиляция;
кондиционирование;
гелиосистемы.

Wolf предлагает технические решения различного уровня. Это могут быть отдельные приборы для владельцев частных жилых помещений или техничные многофункциональные системы производственных комплексов. Главная особенность продукции Вольф — совместимость всех ее элементов. Из них можно составлять многоуровневые инженерные сети любой степени сложности.

Виды газовых котлов фирмы Wolf

Ассортимент газовых котлов Wolf достаточно широк и включает в свой перечень все современные конструкции и разработки. среди продукции фирмы имеются агрегаты, обладающие разными признаками.

По типу монтажа предлагаются:

Напольные котлы. Устанавливаются прямо на пол, поэтому могут быть несколько увеличенного размера. Оборудуются массивным чугунным теплообменником, демонстрируют высокую мощность (до 1000 кВт).
Настенные. Компактные агрегаты, предназначенные для навесного монтажа. Поскольку размеры котлов вынужденно ограничены, уровень мощности и производительности также относительно низок — до 24 кВт.

По набору функций:

Одноконтурные. Производят только нагрев теплоносителя для отопительной системы.
Двухконтурные. Помимо нагрева теплоносителя способны готовить горячую воду для бытовых потребностей.

По способу теплопередачи:

Конвекционные. Нагрев теплоносителя производится только от тепла горелки.
Конденсационные. Производится двухступенчатый нагрев теплоносителя сначала от тепла, полученного при конденсации водяного пара из дымовых газов, затем обычным способом. Наличие предварительного подогрева позволяет снизить температуру на горелке, что дает значительную экономию топлива и увеличивает срок службы теплообменника. КПД конденсационных котлов составляет 109 %, что является обычным маркетинговым ходом — любой образованный человек понимает, что такой КПД невозможен в принципе.

ВАЖНО!
Конденсационные котлы способны работать только в соответствующих условиях. В частности, разница температур снаружи и внутри помещений не должна превышать 20°, иначе конденсация пара из выводимого дыма станет невозможна

В российских условиях такой котел будет бесполезен, это надо учитывать при выборе подходящей модели, тем более, что цены на конденсационные котлы больше примерно вдвое.

По типу камеры сгорания:

Атмосферные, или открытые. Воздух, необходимый для горения газа, берется прямо из помещения, где установлен котел. Удаление дыма производится естественным способом, при помощи традиционного дымохода и тяги печного типа.
Турбированные, или закрытые. Подачу воздуха, как и удаление продуктов сгорания, выполняет специальный турбовентилятор. такая конструкция не зависит от внешних условий и позволяет использовать дымоход коаксиального типа. Его не обязательно подключать к центральному дымоходу дома и можно вывести прямо через стену кухни или иного помещения, где располагается котел.

Выбор конструкции широк и позволяет пользователю выбрать оптимальный тип котла.

Основные коды ошибок и их расшифровка

Работа всех узлов котла постоянно контролируется системой датчиков. При возникновении нештатных ситуаций они дают сигнал на плату управления, который отображается на дисплее.

Наиболее распространенные коды ошибок:

Код	Расшифровка
F.00	Обрыв цепи терморезистора подачи
F.01	Обрыв цепи терморезистора обратной линии
F.02-03	Размыкание терморезистора температуры или датчика накопителя
F.04	Обрыв терморезистора обратки
F.10	КЗ терморезистора подачи (превышение 130°)
F.11, F.14	КЗ терморезистора обратки (превышение 130°)
F.22	Сухой ход (неисправность насоса)
F.23	Недостаток воды. Определяется разницей температур прямой и обратной линий
F.27	Паразитное пламя
F.28	Блокировка розжига
F.29	Отказ в рабочем режиме (возникает при затухании пламени и неудачной попытке розжига)
F.35	Ошибка в газоотводе
F.37	Нестабильная или нештатная частота вращения вентилятора
F.72	Ошибка показаний датчиков прямой и/или обратной линии
F.75	Насос не способен поднять давление
F.76	Перегрев первичного теплообменника

Появление той или иной ошибки не всегда означает поломку. Необходимо перезапустить котел и посмотреть, появится ошибка снова, или нет.

Если после нескольких попыток ошибка появляется вновь, следует обратиться в ремонтную организацию.

Причины

Стоит учесть, что поломки могут быть самого разного характера. Например:

пламя не зажглось (щелкает, искра есть, но не работает или нет никакой реакции на включение вообще);
гаснет сразу же или по происшествии короткого времени (как при автоматическом, так и при ручном розжиге);
огонь тухнет при попытке включить воду, усилении напора или его ослаблении;
пламя зажигается, вода идет чуть теплая, а затем колонка гаснет;
колонка хлопает, трещит, появляются мини-взрывы при включении;
не работает пьезорозжиг;
пьеза постоянно работает, но при розжиге пламя потухает;
колонка-автомат не горит, при этом идет запах газа;
при открытии крана не двигается ГСВ шток.

Неисправности колонки можно разделить на поломки, обусловленные внешними факторами, и сугубо внутреннего характера. Первые не связаны с деталями внутри самого агрегата и зависят от дополнительных деталей или воздействия извне (например, добавления температуры).

Внешние факторы

Внешние поломки бывают следующими.

Наиболее частая ситуация – отсутствие тяги в дымоходе колонки. Если его не чистить, то он будет забиваться пылью, грязью, а продукты горения не найдут отвода и погасят собой горелку. Тогда при срабатывании системы безопасности будет перекрыта подача газа.
В дымоходе случайно мог оказаться посторонний предмет.
У агрегата могли просто разрядиться аккумулятор или батарейки. Такой тип неисправности существует только при наличии розжига, который автоматически действует на батарейках.

Если прибор не работает, после первой установки или из-за ремонтных работ с водопроводной системой, то есть высокая вероятность, что линию подачи горячей воды просто подключили не туда, куда следовало.
Сниженное водопроводное давление.Необходимо оценить водопроводный напор (он будет ослабленным, вода польется тонкой струйкой). Розжиг прекратит работать при слабом напоре, поэтому причина уже не в колонке, а в водопроводных трубах. Хотя, вполне вероятно, что сам фильтр, установленный перед колонкой, чем-то забит.
Неисправный смеситель,добавляющий слишком много холодной воды, поэтому вода в самой колонке слишком сильно нагревается и гасит ее.
Электроника. В современных колонках находится большое количество модулей управления и сенсоров, которые контролируют работу всего агрегата. Их сбои могут привести к тому, что газ зажигаться перестанет.

Внутренние поломки

Внутренние факторы бывают такими.

Неправильно настроенный водонагреватель.Из-за смены времен года меняется и температура воды, поэтому колонку нужно регулировать, что часто забывают делать.
Мембрана на водяном узле вышла из строя. Если мембране много лет, то она могла утратить эластичность, потрескаться, деформироваться, покрыться известковыми отложениями.
Засорфильтров или теплообменника сажей и накипью.
Запальная или основная горелка оказалась забита грязью.
Проблемыс датчиком выхода газа.
Хлопки или маленькие взрывы при попытке включить оборудование могут случаться из-за недостаточной тяги в вентиляции или засоров разных деталей водонагревателя.

Заключение

Газовые котлы Wolf с честью демонстрируют наилучшие качества немецкой техники. Они надежны, обладают всеми современными функциональными возможностями, долговечны.

По оценкам специалистов, агрегаты фирмы Wolf могут конкурировать с любыми образцами как европейских, так и американских производителей, не говоря уже о продукции из стран Юго-Восточной Азии. При создании изделий применены наиболее передовые конструкционные и технологические разработки, учтены условия эксплуатации в странах-импортерах техники.

Это позволяет обеспечить стабильную работу в сложных условиях, обеспечить обязательный запас прочности на случай форс-мажорных обстоятельств.

Производитель отчетливо представляет себе степень ответственности отопительного оборудования в условиях российской зимы, поэтому на качестве и прочности узлов и деталей он не экономит.
