Самые распространенные ошибки и неисправности газовых котлов baxi: причины возникновения + инструкция по ремонту своими руками

Как запустить самодиагностику

Специальный запуск самодиагностики котловa Baxi (Бакси) невозможен, поскольку данная система включается сразу же вместе с агрегатом и работает в непрерывном режиме. Система образована сетью датчиков, размещенных во всех основных узлах котла.

Они постоянно мониторят ситуацию, подают сигнал сразу же при появлении каких-либо сбоев или отказов любого элемента. Он поступает на плату управления, которая реагирует на изменение показаний датчика генерацией кода ошибки, выдаваемом на дисплей котла, и блокирует работу устройства до устранения возникшей проблемы.

ВАЖНО!
Наличие системы самодиагностики является большим достоинством оборудования, так как оно дает возможность избежать серьезных аварий, позволяя уберечь дорогостоящую установку от разрушения или выходя из строя. Владелец установки избавлен от необходимости постоянно проверять состояние котла, за него все делает умная и продвинутая автоматика.

Неисправности газовых котлов Бакси и их ремонт

Работа любой системы подвержена множеству специфических нагрузок, возникающих как при нормальном функционировании, так и вследствие появляющихся сбоев или отказов того или иного элемента.

Среди множества возможных неисправностей всегда могут быть выделены наиболее характерные неполадки, возникающие чаще других.

У котлов Бакси к их числу принадлежат следующие проблемы:

  • Затруднен или невозможен запуск газовой горелки.
  • Запуск работы котла невозможен.
  • Характерные хлопки внутри камеры сгорания.
  • Перегрев установки.
  • Слишком низкая температура теплоносителя (ОВ).
  • Посторонние звуки и шумы, слышные во время работы агрегата.
  • Отказ какого-либо датчика.

Причины появления наиболее распространенных неполадок достаточно хорошо изучены, что позволяет с большой долей уверенности их перечислить:

  • Попадание влаги (конденсата) на плату управления или иные детали котла.
  • Низкое качество теплоносителя (избыточная жесткость, образование известковых отложений).
  • Падение или скачки давления газа в сети.
  • Перепад напряжения в сети, неправильное подключение фазового провода.
  • Ошибки, допущенные при монтаже или пусконаладочных работах.

Помимо перечисленных причин, встречающихся чаще всего, на работу котла могут повлиять и другие, менее распространенные факторы.

Например, возможен выход из строя того или иного узла системы, механические поломки деталей, разрушение наиболее слабых элементов системы. Большинство таких ситуаций обнаруживаются в автоматическом режиме и являются задачей системы самодиагностики.

Основные коды ошибок и их расшифровка

Список стандартных ошибок, которые отображаются на дисплее в виде буквенно-числового кода, достаточно велик.

Для удобства предоставим его в виде таблицы:

Код ошибки Расшифровка (проблемный элемент)
Е00 Неисправность платы управления
Е01 Отказ датчика контроля пламени
Е02 Термостат перегрева
Е03 Датчик тяги на пневмореле или термостате
Е04 Электрод контроля режима горения
Е05 Датчик температуры ОВ
Е06 Датчик температуры ГВС
Е09 Неисправность платы управления
Е10 Реле давления или датчик работы насоса (прессостат)
Е12 — 13 Гидравлический прессостат
Е21 Повреждение элементов платы управления
Е22 Низкое напряжение питания
Е25 — 26 Датчик температуры теплоносителя
Е31 Нет связи между платой управления и выносным пультом
Е32 Датчики температуры ГВС и ОВ
Е35 Датчик наличия пламени
Е40 — 41 Датчик давления продуктов сгорания (датчик наличия тяги)
Е42 Датчик контроля пламени
Е97, 98, 99 Неисправность электронной платы управления

Появление того или иного кода не всегда способно что-либо сказать неподготовленному человеку. Перечень ошибок с расшифровкой имеется в инструкции пользователя, которую следует держать под рукой для оперативного выяснения причин или источника неисправности.

ОБРАТИТЕ ВНИМАНИЕ!

Устранение ошибок может быть выполнено самостоятельно, но в большинстве случаев необходимо участие специалиста из сервисного центра

Особенно важно его привлечение во время действия гарантийного срока

Ошибка e03. Проверка дымовых труб.

В первую очередь необходимо произвести визуальный осмотр дымоходов. Бывает, что оголовок коаксиального дымохода на выходе может быть оснащен мелкой сеточкой для предотвращения попадания крупных предметов. Зимой, когда создаются условия для образования инея и эта сеточка покрывается инеем так, что полностью прекращается забор воздуха.

Образование наледи или сосулек – не редкий случай, в идеале при проектировании места установки котла должна учитываться даже роза ветров конкретного региона.

Если речь идет о летнем периоде, то причиной “заужения” дымоходов могут быть пауки, вьющие паутину или птицы, вьющие гнезда. Здесь, думаю, что все понятно.

Внимательно осмотреть трубу забора и трубу выхода воздуха, если никаких помех там нет – можно перейти к  рассмотрению следующих возможных причин ошибка e03 baxi.

Смысл ошибки е2:

1. Резкое снижение давления


Маномерт показывает давление в системе отопления

Протечка в контуре – одна из наиболее вероятных причин ошибки е2 (перегрев). Недостаток теплоносителя определяется по прибору на панели котла. Если значение менее 1,5 бар, нужно обойти все помещения и внимательно осмотреть пол в местах пролегания труб и расположения смонтированных в схеме приборов.

При отсутствии лужиц довести объем воды в системе до нормы и пустить котел. Повторная остановка с той же ошибкой – повод для более тщательного разбирательства.

2. Датчик температуры

В котлах Электролюкс его функцию выполняет термосопротивление. Определить можно лишь явную неисправность – обрыв. Но датчик редко выходит из строя. Вероятная причина ошибки е2: замыкание сигнальной линии или повреждение проводов, изоляции.  Такие дефекты легко выявляются простым осмотром внутренней части котла.

3. Запорная арматура

С остановкой Электролюкс и появлением ошибки е2 сразу же после пуска пользователи часто сталкиваются по причине невнимательности. Если такое случилось, нужно проверить положение органов управление кранов, вентилей на магистрали и байпасе. Скорее всего, труба контура отопления на каком-то участке заблокирована.

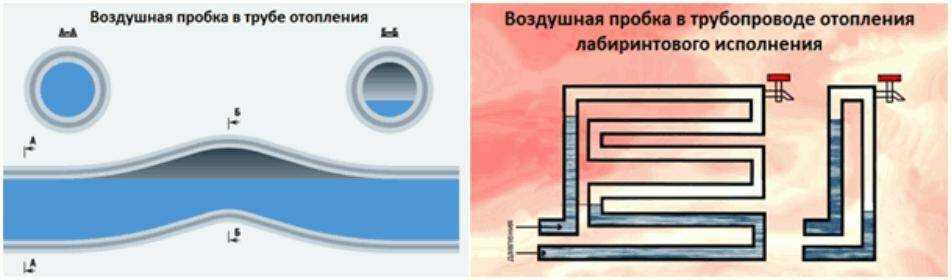

4. Воздух в системе

Автоматические клапана не всегда работают корректно. Ослабленная пружина, забитый канал – все это приводит к накоплению пузырьков в жидкости. И чем выше температура, тем интенсивнее. Воздушная пробка не только замедляет перемещение теплоносителя по трубам, она способна полностью перекрыть магистраль.

Рекомендация: после стравливания нужно пройти по всем помещениям и оценить степень нагрева батарей. Удаления воздуха из системы в одной точке при сложной схеме разводки труб недостаточно. Какая-то часть останется, и это негативно скажется на функционировании котла Электролюкс и всего контура. Малозаметные, пусть и незначительные гидравлические удары со временем вызовут серьезную протечку. Как правило, в самый неподходящий момент. Это лишь один из возможных «сюрпризов», но уже понятно – просто устранить ошибку е2 недостаточно. Нужно убедиться, что воздуха в контуре нет.

5. Фильтр

Постепенно он забивается наносами из отопительной системы. И если сетка долго не промывалась, то грязь может стать причиной появления ошибки е2 Электролюкс. Вынуть фильтрующий элемент из стакана, промыть под струей воды – дело нескольких минут.

6. Насос

В инструкции на котлы Электролюкс сказано, что ошибка е2 появляется, а перекачивающее устройство работает. Но как? Это и следует оценить. При недостаточно эффективной водоподготовке на валу, крыльчатке образуются солевые отложения, тормозящие их вращение. Снижается скорость потока – со временем появляется ошибка котла е2.


Забит циркуляционный насос

Рекомендация: произвести частичную разборку насоса и очистить крыльчатку от наслоений. Она должна вращаться свободно даже при легком касании.

7. Теплообменный прибор

Он нуждается в регулярном техническом обслуживании. И чем жестче вода в системе, тем чаще. Не все следуют рекомендациям производителя по периодичности ТО, а снижение внутреннего канала (Ду) из-за наростов неизбежно. Если иные вероятные причины ошибки е2 Электролюкс не выявлены, нужно снимать теплообменник котла и чистить.

Рекомендация в частных строениях всегда есть резервный отопительный прибор (агрегат). Обслуживать теплообменник на дому нецелесообразно – хлопотно, понадобится много времени, а эффект ниже ожидаемого. Не факт, что после всех усилий Электролюкс через некоторое время не остановится вновь по той же ошибке. Лучше теплообменный прибор снять и отдать в сервисную мастерскую. Заливка агрессивного раствора, выдержка с последующей промывкой под напором – гарантия, что в течение сезона у котла Электролюкс проблемы с перегревом не будет.

Ошибка е42

Эта неисправность говорит о том, что датчик не видит пламени. Это бывает в том случае, когда ослабевает тяга в дымоходе, или когда турбина работает не на полную мощность. Также частой причиной этой ошибки может быть неправильная конструкция дымохода.

Источники

  • https://eurosantehnik.ru/osnovnye-oshibki-gazovyx-kotlov-baksi.html
  • https://sanast.ru/kotel-baksi-oshibka-e10-chto-delat/
  • https://thermo-lider.ru/gazovye-kotly/oshibki-gazovykh-kotlov/oshibki-gazovykh-kotlov-baxi/gazovyy-kotel-baxi-oshibka-e10-chto-delat/
  • https://positroika-doma.ru/otoplenie/kotel-baksi-oshibka-e10
  • https://FB.ru/article/276414/kotel-baksi-oshibka-e-instruktsiya-po-ustraneniyu-nepoladok-osnovnyie-kodyi-oshibok-kotlov-baksi

Система безопасности котла

Каждый современный газовый котел управляется электронной платой. Соблюдение заданного алгоритма работы обеспечивает безопасность и остановит работу при возникновении неполадок. Каждая исполнительная система снабжена контрольными датчиками, информация с которых постоянно поступает на блок управления. Именно поэтому у производителей повышенные требования к качеству электропитания, ведь в некоторых случаях величина контрольных токов измеряется микроамперами (датчик контроля пламени, ошибка E01) и малейшие несоответствия могут приводить к сбоям в запуске котла.

При нарушении работы система сообщает пользователю о неполадках путем специальных кодов, если котел оборудован жидкокристаллическим дисплеем, либо индикаторов при его отсутствии. Условно, все коды ошибок газовых котлов (не только бакси) можно подразделить на две группы:

  • аварийные, при которых работа полностью блокируется до устранения неполадок и, как правило, не может быть устранена владельцем самостоятельно;

  • информационные, когда котел переходит в режим ожидания и ждет определенных действий от пользователя.

Обычно описания этих кодов приведены в инструкции по эксплуатации, но в общих чертах и в большинстве случаев формулировка будет вызывать больше вопросов, чем ответов. Поэтому, в этой статье я приведу наиболее распространённые ошибки котлов baxi и причины их появления.

Самые распространенные ошибки и неисправности газовых котлов Baxi: причины возникновения + инструкция по ремонту своими руками

Несомненным преимуществом автономных систем обогрева помещений перед сетевыми ресурсами является возможность создания полноценного отопительного контура без привязки к централизованным магистралям.

Появляется самостоятельность, отсутствует зависимость от тарифов и нужд поставщиков ресурсов.

Все возможные неисправности находятся здесь же, внутри имеющейся системы, что позволяет оперативно локализовать и устранить обнаруженные неполадки.

Большинство возникающих проблем связано с конструкцией котлов, поскольку агрегаты находятся в состоянии непрерывного функционирования, их основные элементы подвергаются серьезным нагрузкам и значительному износу.

Рассмотрим возможные ошибки и неисправности на примере котлов Бакси, продукции известной в Европе итальянской фирмы.

Ошибка е01

Неисправность e01 котлов Бакси говорит о неисправности в системе поджига. Данную ошибку генерирует датчик Baxi, который контролирует пламя. Код ошибки можно сбросить собственноручно, и для этого нужно в нажатом состоянии удерживать кнопку «R». По истечении 3-5 секунд после нажатия и удержания данной кнопки, котёл должен запуститься. Если пламя не появилось и опять на экране высвечивается ошибка е01, то в данной ситуации поможет лишь одно – вызов мастера по ремонту котлов. Ошибка с таким кодом может быть вызвана несколькими причинами. Это может быть и отказ системы розжига, а также некорректная работа электронного блока управления. Также были замечены случаи, что данная неисправность возникала из-за неправильно отрегулированного газового клапана. Также эту ошибку могут вызвать:

  • слабая тяга в дымоходе;
  • слабое давление газа.

Рассмотрим подробней причины возникновения ошибки е01 на котлах Baxi, и способы ее устранения. Эту ошибку порой очень сложно исправить, поскольку её причиной может явиться множество факторов. Данная неисправность связана с затруднением поджига. На некоторых моделях котлов данного производителя в электроде находится и датчик пламени, и эта связка иногда некорректно работает.

Когда ток ионизации, который проходит от электрода через горелку на контур заземления без каких-либо препятствий, то поджиг работает без каких-либо отклонений. Плата управления фиксирует параметры тока ионизации. Если его сила находится в диапазоне от 5 до 15 микроампер, то это можно считать нормальным режимом работы системы поджига. Когда по каким-либо причинам сила тока ионизации отклоняется от нормы, то электронный блок управления котла фиксирует эти отклонения, и газовый котёл Бакси блокируется с ошибкой е01.

Также данная ошибка появляется в том случае, если нарушен контакт электрода с платой управления. Также при возникновении ошибки е01 сразу нужно проверить давление газа в магистрали. На природном газе давление не должно быть ниже 2 мбар, а на сжиженном – 5-6 мбар. Также давление можно регулировать специальное гайкой, которая находится на газовом клапане. Нужно также досконально проверить работу этого клапана – мультиметром измерить сопротивление катушек. Первая катушка должна иметь сопротивление 1,3 кОм, а вторая – 2,85 кОм.

В проводнике, который соединяет газовый клапан с электронной платой, может находиться диодный мост, который также может выйти из строя. Это особенность некоторых моделей котлов Бакси и диодный мост нужно также проверить с помощью мультиметра. Также нужно проверить сопротивление самого электрода. Оно не должно превышать 1-2 Ома. Также край электрода должен находиться на нужном расстоянии до горелки. Это расстояние должно составлять 3 мм.

Ошибка е01 может появляться и в том случае, если поджиг происходит, но пламя тут же гаснет. Это может быть вызвано тем, что перепутана полярность на вилке подключения к сети 220 вольт. Перевернув вилку на 180 градусов, можно избавиться от проблем с поджигом. Эти проблемы могут быть вызваны и нарушением заземления. Напряжение между фазой и нулем фазой, и землей должно быть одинаковым. Напряжение между нулем и землей должно быть не более 0,1 Вольта. Если этот параметр нарушен, то это может явиться причиной появления неисправности е01.

Также нужно позаботиться о том, чтобы газовая магистраль была изолирована от котла. Данная магистраль может нести небольшой электрический потенциал, который способен вызвать нарушение в работе отопительного прибора. Для изоляции используется специальная диэлектрическая проставка, которая ставится между газовой трубой и котлом.

Общие советы и рекомендации

Не всегда коды ошибок появляются при наличии той или иной поломки.

Обязательно проверьте такие моменты:

  1. Включен ли газ (открыт ли вентиль подачи) и есть ли он вообще в системе?
  2. Запущена ли вода в систему отопления и достаточен ли ее уровень? Нормы указываются в руководстве по технической эксплуатации.
  3. Не забит ли дымоотвод и обеспечена ли в комнате, где стоит котел, приточная вентиляция?
  4. Функционирует ли насос? Есть ли нагрев радиаторов отопления после включения котла?
  5. Включен ли котел в розетку?

Чтобы снизить риски возникновения серьезной поломки, необходимо соблюдать 2 важных правила:

  1. Каждый год проводить контроль исправности газового оборудования и очистку водонагревательного элемента от накипи.
  2. Вызывать специалистов сразу, как только появилась неисправность или на табло высветилась ошибка.

Это позволит уберечь котел от дорогостоящего ремонта, а вашу жизнь от возможной угрозы.

Характеристика котлов Бакси

Оборудование этого производителя можно использовать как в небольшой квартире, так и в просторном загородном доме. Но пространство, в котором будет установлена отопительная система, должно соответствовать определенным критериям:

  1. Размер помещения не должен быть меньше 15 м³.
  2. Высота потолка — минимум 2,2 м.
  3. Необходима хорошая вентиляция, способная выдерживать большую нагрузку.

Это важно: обслуживание котлов Baxi. В этом видео вы узнаете, как промыть теплообменник:

В этом видео вы узнаете, как промыть теплообменник:

В этом видео вы узнаете, как промыть теплообменник:

Важные нюансы

Кроме заземления, при установке оборудования нужно принимать во внимание и другие факторы. Необходимо учитывать следующее:

  1. Чтобы котел исправно функционировал, требуется 170-250 В. При меньшем напряжении аппарат будет выключаться, а при большем — сгорит варистор.
  2. Оборудование очень чувствительно к перепадам напряжения. Профессионалы советуют устанавливать дополнительные аппараты, стабилизирующие напряжение. Не нужно применять ИБП при монтаже газовых котлов.
  3. Подключение должно производиться через отдельный функционал.
  4. Для фазозависимых разновидностей следует соблюдать соответствие фазы и нуля.

Преимущества и недостатки

Компания Бакси занимает лидирующую позицию на рынке отопительного оборудования.

Можно выделить следующие преимущества техники этого производителя:

  • экологичность и безопасность;
  • простота в эксплуатации и гибкие регулируемые настройки;
  • надежная защита от замерзания;
  • функция автоматической диагностики;
  • экономичность;
  • широкий модельный ряд, возможность подобрать агрегат под любые требования;
  • стильный продуманный дизайн.

Конечно же, у любого оборудования есть свои недостатки, продукция компании Бакси не исключение. Минусы таковы:

  1. Чувствительность техники к перепадам напряжения. Чтобы аппарат работал надежно, нужно подключать его через стабилизатор.
  2. Монтаж достаточно сложен, поэтому его лучше всего доверить профессионалу.
  3. Высокая цена по сравнению с моделями других производителей.

В этом видео вы узнаете об основных неисправностях котлов Бакси:

Разновидности моделей

Компания имеет большой ассортимент настенных и напольных отопительных систем. Настенные котлы идеальны для частных домов. Они выпускаются в трех сериях: Luna, Prime и Eco3.

Модели из линии Luna имеют встроенную систему автоматической диагностики и электронной модуляции. Такие агрегаты отличаются наличием двух регуляторов температуры, что очень удобно. Это двухконтурные аппараты с приемлемой стоимостью.

Оборудование из линии Prime — это качественные и надежные котлы экономкласса. Они имеют закрытую камеру сгорания и выполнены из особых композитных материалов. Устройства эксплуатируются практически бесшумно. Модели этой серии относятся к конденсационным и имеют биотермический теплообменник. Благодаря этому они работают очень экономично.

На российском рынке очень популярны модели Luna-3 Comfort и Eco Four. Обе системы могут быть представлены как с открытой, так и с закрытой камерой сгорания. Eco Four имеет производительность 14−24 киловатт. Его можно подсоединить к термостату или таймеру. Этот котел оборудован качественными датчиками и надежной защитой от перепадов температуры. Среди всех устройств Бакси у него наименьшая мощность.

Кроме того, большим спросом пользуются модели из линейки Main. Самой известной на российском рынке была Main Four 240, которую перестали производить в 2017 году. На смену ей пришла Main Five, выполненная по новой технологии. Эта система аналогична предыдущей, но в ней присутствуют дополнения, например система тяги в дымоходе.

Как отремонтировать плату управления газового котла:

Ошибка e03

Данная ошибка может возникнуть в той ситуации, когда по каким-то причинам стало некорректно работать пневмореле. Также ошибка с кодом e03 может появится в том случае, если неисправен датчик тяги. Также данная неисправность может возникнуть в ситуации, когда по каким-то причинам наблюдается затруднение отвода продуктов горения. Это может быть по причине:

  • неправильного монтажа дымохода;
  • засорения дымохода;
  • выхода из строя вытяжной турбины;
  • полного выхода из строя пневматического реле.

Также может быть неисправна трубка Вентури, с помощью которой измеряется сила тяги в дымоотводящем канале. В момент запуска турбины изменяется давление в дымоходе, и это изменение улавливается трубкой Вентури. Ирубка соединена с прессостатом, в котором находится мембрана. Мембрана реагирует на перепады давления, и её движение замыкает или размыкает контакты микропереключателя датчика давления. Неправильная работа этих элементов может спровоцировать появление ошибки е03.

Также нужно проверить саму турбину. Прежде всего определяется наличие свободного вращения вала, а затем проверяется сам вентилятор. Также проверяется наличие напряжения на клеммах провода, который приходит от электронной платы. Проверяются и обмотки электродвигателя турбины. Их сопротивление должно находиться в диапазоне от 38 до 48 Ом. Если сопротивление не соответствуют этим параметрам, то вентилятор следует заменить.

Вместе с турбиной нужно проверить и состояние дымохода, и правильность его монтажа. Пневмореле также должно быть тщательно проверено на предмет срабатывания. Для проверки можно использовать манометр.

Также причиной возникновения ошибки е03 в газовых котлах Бакси может быть плохой контакт на коннекторах, которые соединяют электронную плату с турбиной и реле. Плохой контакт может быть вызван окислением, которое возможно при попадании влаги на коннектор.

Повреждение устройство Вентури

Такая неисправность встречается, скорее всего, на котлах других производителей и котлах , но считаю нужным её тоже описать. Так как сами пластиковые трубки находятся вблизи газовой горелки, то существует вероятность воздействия на них высокой температуры.

В основном это происходит из-за наличия других неисправностей, например, забитого накипью первичного теплообменника или длительной работе котла на максимальной мощности. Трубки устройства попросту расплавляются, а любая, даже малейшая деформация приводит к тому, что вся система работает неправильно и происходит остановка агрегата.

Если информация из этой статьи была Вам полезна и помогла – можете поделиться ей с друзьями через социальные кнопки, расположенные ниже.

Практически все вышеописанное можно также посмотреть на видео, в котором подробно рассказано об ошибке е 03:

Бакси экофор 24 ошибка е35

Котлы бакси 24 серии экофор и майнфор – наиболее популярные и универсальные среди всей линейки. Принципиальное различие в наличии вторичного пластинчатого теплообменника для приготовления горячей воды. В котлах майн фор теплообменник один и на контур отопления и на контур ГВС. Так как ошибка е35 связана в основном с процессом горения, а чаще всего — с неправильным заземлениям устройства, то общие рекомендации по её устранению будут одинаковыми в том и в другом случае.

Многие компании стараются оснащать свое оборудование универсальными платами управления, поэтому платы для main four и для eco four взаимозаменяемы, то есть могут устанавливаться на ту и на другую серию. Для правильной установки необходимо лишь настроить плату для работы с тем котлом, на который она будет устанавливаться через меню конфигурации.

Также на нашем сайте доступны для скачивания инструкции на многие модели котлов BAXI.
