Преимущества и технология установки безрамного остекления

Нужно ли получать разрешение?

Прежде чем начинать остекление балкона своими руками, необходимо позаботиться о получении разрешения на эти работы. Установка окон на балкон не считается перепланировкой, но приравнивается к ней. Поэтому осложнения после изменений, внесенных в конструкцию лоджии, неизбежны. Как минимум при отсутствии необходимых согласований и разрешений не удастся продать квартиру. За несанкционированное остекление грозит штраф, после чего придется узаконивать произведенные изменения или производить их демонтаж.

Кроме того, увеличение общего веса лоджии может спровоцировать полное или частичное ее обрушение, что приведет к гораздо более печальным последствиям. Так что позаботится о разрешении и согласовании, а также инструкциях по модернизации вашего балкона лучше заранее. Это довольно долго и нудно, но необходимо.

Виды остекления

На начальном этапе стоит определиться с характером и масштабом проводимых работ. В зависимости от того, в каком временном диапазоне планируется использовать балкон, можно выбрать холодный или теплый вариант остекления лоджии.

При холодном варианте балкон можно застеклить, используя рамы с единственным стеклом. В этом случае можно создать комфортное помещение для использования в теплое время года с минимальными затратами.
При теплом остеклении оконные рамы включают минимум два стекла. Этот вариант также подразумевает утепление всего балкона или лоджии для круглогодичного использования. В отдельных случаях балкон становится частью примыкающей комнаты, не отделенной даже дверью. Нет нужды уточнять, что застеклить балкон при таком расширении пространства надо максимально качественно.

По типу профиля

Балконные окна могут отличаться типом профиля, который служит каркасом всей конструкции. Они могут быть:

Из алюминиевого профиля. Легкие, прочные, надежные, неподвластные влиянию внешней среды. Минусы – застеклить можно только помещение прямоугольной формы. При теплом остеклении потребуются специальные термовставки, так как алюминиевый профиль хорошо проводит холод и тепло.
Пластиковыми. Самый популярный вид остекления балкона в настоящее время. При качественном утеплении всей лоджии позволяет создать там комфортные условия в любое время года. Металлопластиковые окна удобны в эксплуатации и обслуживании, имеют хорошие показатели долговечности, герметичности и звукоизоляции. Среди недостатков, помимо высокой стоимости, можно назвать солидный вес, что потребует серьезных расчетов при проектировании и, при необходимости, усиления конструкции парапета и всего балкона в целом.

Безрамное остекление

Алюминиевые профили, играющие в этой конструкции роль каркаса, практически не видны. Такие рамы очень удобны в эксплуатации. Но и недостатков тоже хватает: очень высокая стоимость, установка своими руками практически невозможна из-за сложности работ, плохая теплоизоляция. Кроме того, со временем стекла в конструкции начинают дребезжать из-за снижения жесткости каркаса.

При выборе варианта следует учесть конструкцию парапета: если он выполнен из кирпича или бетона, то доступны все способы остекления. Простое металлическое ограждение балкона придется усилить, если планируется установка пластиковых стеклопакетов. Если стекла будут от пола до потолка, то парапет удаляется.

Преимущества безрамного остекления

Безрамные системы остекления обладают довольно весомыми преимуществами, в сравнении с обычными пластиковыми окнами стандартного размера (с которыми мы более подробно ознакомимся в следующих пунктах данной статьи). Следует отметить, что особенности конструкции безрамных панорамных окон делает их практически уникальными, не имеющими конкурентоспособных аналогов.

Преимуществами систем безрамного остекления являются:

Максимальная освещенность помещения.
Возможность зрительного увеличения площади помещения
Значительно увеличенный обзор из помещения

Максимальная освещенность помещения

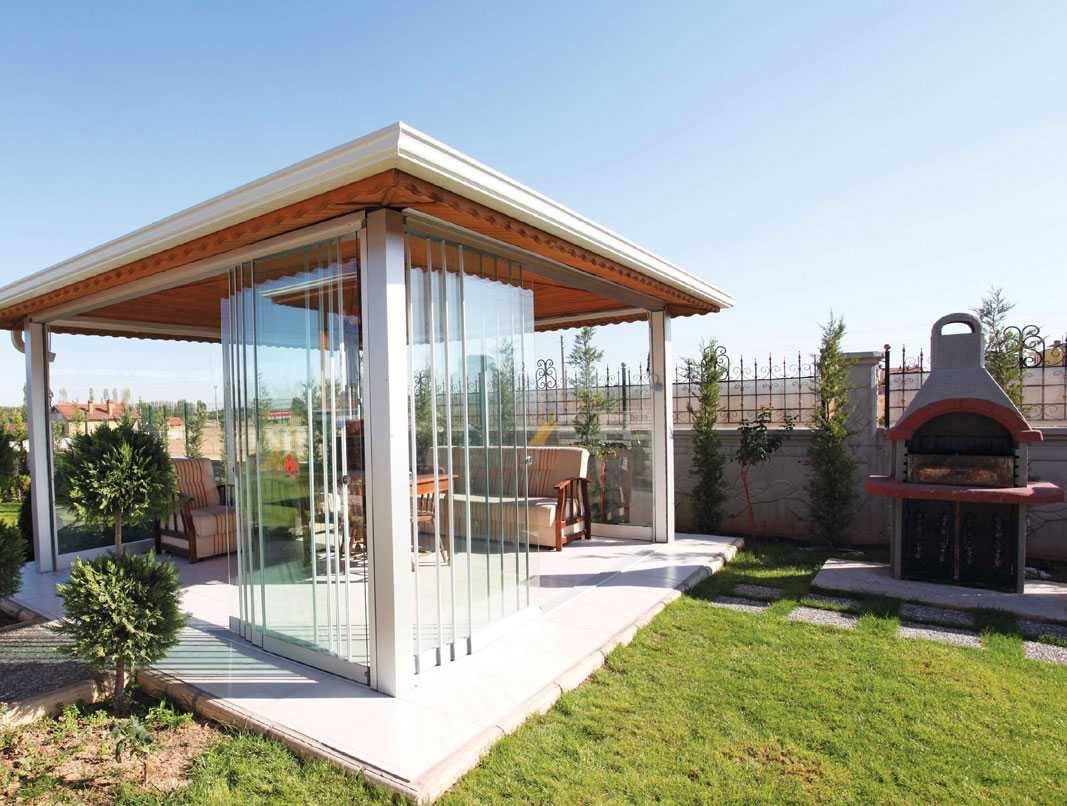

Рис. 13. Иллюстрация степени освещенности беседки с безрамным остеклением.

Как и при панорамном остеклении, безрамные окна способны очень значительно повысить степень освещенности помещения. Но, в отличии от первых, данный показатель у систем безрамного остекления немного выше из-за отсутствия оконных рамок, которые, хоть и незначительно, но все таки затеняют пространство комнаты. При этом следует отметить, что повышенное освещение дневным светом крайне благотворно сказывается на здоровье и самочувствие человека, повышает его работоспособность и производительность. Поэтому наиболее выгодно в этом плане применять безрамное остекления в офисных помещениях.

Возможность зрительного увеличения площади помещения

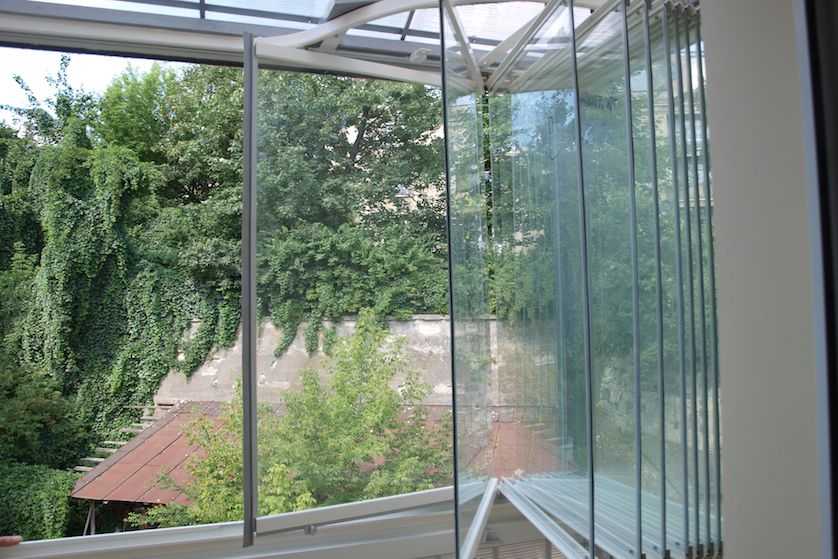

Рис. 14. Иллюстрация зрительного увеличения площади помещения с безрамным остеклением.

Наверняка, многие из вас знают, что для создания зрительной иллюзии расширенного жилого пространства рекомендуется производить отделку стен помещения светлыми тонами (в идеале белыми). Но в этом плане системы безрамного остекления справляются гораздо лучше, чем просто глухие стены с белыми обоями, зеркалами или окрашенные краской светлых оттенков. Большое безрамное окно на всю стену способно зрительно придать помещению иллюзию значительного расширения, так как его границы уже не будут четко располагаться у одной из стен (благодаря зрительной иллюзии), как бы за ней.

Значительно увеличенный обзор из помещения

Рис. 15. Зрительно увеличенный обзор из помещения.

Данная особенность несет в себе не только эстетическую составляющую, но и довольно практический аспект. Как было сказано ранее, вид окрестностей 9особенно, когда есть на что посмотреть) благотворно сказывается на общем состоянии и самочувствии человека, и имеет более положительное влияние, чем вид голых стен (независимо от того, насколько качественной и оригинальной является их отделка). При этом следует отметить, что угол обзора может колебаться от 900 (остеклена только одна стена) до 3600 (остеклены все стены). Эта особенность может придать помещению совершенно уникальный вид.

Подготовительные работы

Действия по реконструкции начинаются с подготовки помещения:

проверяется парапет на предмет щелей, трещин;
измеряются щели, отрезаются нужные куски листа оцинковки;
проводится заделка с закреплением на саморезы после заведения под дерево с наружной части;
сносится старый парапет, возводится новый в случае неодобрительного решения специалистом;
выкладывается по ширине в 1 кирпич, итак один за одним на песчано-цементный раствор;
все работы отслеживаются уровнем для получения полностью горизонтальной конструкции, беспроблемного остекления и без перекосов;
изготавливается каркас при необходимости, на который и будет крепиться рама на саморезы, дюбеля по периметру проема;
снимаются створки с рамы и фиксатор с верхней петли створки.

Как застеклить балкон своими руками?

В общей статье расходов на остекление, стоимость монтажных работ занимает 10-15% в зависимости от состояния балкона, конструктивных особенностей и этажа.

Процедура остекления лоджии или балкона достаточно простая. Профессионалы тратят на нее от нескольких часов до нескольких дней (определяется степенью подготовленности балкона к монтажным работам и его параметрами).

Но, это всё теоретически, на практике – это сложные монтажно-высотные работы, которые иногда требуют привлечения промышленных альпинистов. Застеклить балкон или лоджию можно самостоятельно, но не рекомендуется.

Наша задача описать ключевые параметры остекления в виде подробной инструкции, которая содержит пошаговое описание всех работ. И это в большей мере не руководство к действию, а вводная информация, для понимания, что это такое, какие разновидности устройства бывают и из каких этапов состоит процесс.

Советы до начала работы

Подготовка лоджии к остеклениюПодготовка лоджии к остеклению

Если рамы будут устанавливаться на металлический парапет, утеплите и отделайте его перед началом остекления.
Внутренняя декоративная отделка и монтаж подоконника осуществляются после завершения установки рам.
Важно, чтобы верх старого ограждения был строго горизонтальным. При наличии отклонений лучше его полностью демонтировать – на выравнивание вы потратите больше денег, чем на покупку нижних рам.
При выполнении же установки рам на парапет из кирпича либо бетона, верхнюю поверхность основания можно выровнять при помощи цементного раствора

После выравнивания выполняется внешняя декоративная отделка. Внутренние работы проводятся после монтажа подоконника.

Возможные проблемы при установке и способы их решения

Во время движения стекла издают неприятные звуки. Причина – не крутятся пластиковые ролики.

Ролики, закрепленные на секциях

Таким недостатком иногда страдают конструкции отечественных производителей. Как только появились нехарактерные звуки – немедленно устраните причину. В противном случае на круглых роликах появятся ровные площадки и они совсем перестанут вращаться. Сделать это можно и без демонтажа конструкций. Автомобилисты давно пользуются технической смазкой WD-40, в ее состав входит спирт, минеральное масло, вытеснитель, инертные ингредиенты. Продается в баллончиках с тонкой трубочкой. Эта трубочка позволяет смазать труднодоступные места. Смазка не замерзает, не высыхает, не оказывает негативного влияния на пластики.

WD-40

Стекла двигаются рывками. Причина – во время сверления отверстий стружка попала в профиль. Удалите ее компрессором или вручную, очистите поверхности мягкой щеткой.

Система остекления

После монтажа заметили, что профили не выдерживают вес стекол и прогибаются. Неприятная, но не смертельная ситуация. Отметьте проблемные места, раздвиньте створки в стороны и установите дополнительные анкерные дюбели. Не забывайте очищать внутренние поверхности профилей.

Монтаж отливов

Работу по установке рам можно считать законченной лишь после того, как завершен монтаж отливов. Окно непременно должно иметь внешний отлив – это убережет балкон от попадания влаги. Для его изготовления используют такие материалы, как алюминий, пластик, полиэстер, оцинкованный лист. Профильная часть отлива всегда снабжена специальным загибом, подогнанным под раму.
Монтируя отлив, делают небольшой уклон – это улучшит отвод воды от окна. Если работа сделано правильно, балкон будет надёжно защищен от сырости. Также правильно установленные отливы обладают высокой стойкостью к сильным ветром и заглушают шум дождя. Отлив закрепляется на окне заклёпками, но чаще – саморезами. Пространство, образующееся между отливом и рамой, заполняют монтажной пеной. Это позволяет лучше сохранять тепло на балконе. До момента полного высыхания пены отлив надо зафиксировать в определённом положении.

Отлив должен заходить не только под низ откосов, но и сверху и с боков. Это защитит стены от влаги. Лучшим материалом для создания отливов считается алюминий, потому как пластик теряет свою форму и вид со временем. Отлив из алюминия можно изготовить самостоятельно. Для этого понадобится алюминиевый лист. На него наносят разметку будущего отлива в соответствии с размерами окна. Затем отлив вырезают и сгибают. Перед установкой на него нужно нанести порошковое напыление. Отлив может быть изготовлен из оцинкованной стали. Только покрывают его полиэстеровым составом, который служит долго и сохраняет свой первоначальный цвет. Этот вариант обходится дешевле, нежели алюминиевый.

Остекление балкона своими руками – это не так сложно, как может показаться на первый взгляд.

ПолезноБесполезно

Виды панорамного остекления балкона

Остеклить балкон окнами в пол можно двумя способами. Они отличаются внешне, конструкционно и подходят для разных случаев использования балконного помещения.

Безрамное остекление

Как можно догадаться по названию, этот вид остекления не предполагает наличие рам. Такая конструкция выглядит как полностью стеклянная коробка – создается впечатление невесомости балкона. Специальные закаленные стекла крепятся на роликовые направляющие сверху и снизу, затем закрепляются между собой и по бокам. Створки открываются по направлению внутрь балкона или же сдвигаются «гармошкой».

Плюсы безрамного остекления:

интересный дизайн;
простота ухода и эксплуатации;
максимальная освещенность помещения;
максимальный обзор.

Минусы конструкции:

плохая изолированность такого балкона – утеплить и герметизировать его не получится;
отсутствие возможности установить москитные сетки;
опасность деформации конструкции из-за сильных порывов ветра, града, падения веток и т.д.

В основном этот вид остекления выбирают ради эффектного внешнего вида балкона. При нем можно организовать зону отдыха, небольшую смотровую площадку или же квартирный сад.

Рамное остекление

Остекление с рамой – более надежный вариант. Он подойдет для тех случаев, когда балкон находится на высоком этаже, а дом – на открытой местности. Изолированность в этом случае лучше, и существуют технологии, при котором панорамный балкон с таким остеклением может быть использован как зимний сад или даже жилая комната.

Есть несколько вариантов рам:

Пластиковые – отлично подойдут для теплого остекления балкона. Есть возможность установить москитные сетки и выбрать различные механизмы для открывания створок. Из-за большого веса конструкции перед остеклением необходимо провести укрепление несущей плиты балкона.
Алюминиевые. Такая рама может служить и для теплого, и для холодного остекления. Благодаря отличному качеству и легкости материала, алюминиевые рамы служат долго, а их монтаж и эксплуатация более безопасны. Единственный минус – стоят они дороже.
Из стеклокомпозита. Этот новейший материал для создания оконных рам сочетает в себе отличные теплоизоляционные свойства и устойчивость к механическим повреждениям. Естественно, стоимость стеклокомпозитных рам немаленькая.

Дороже всех материалов, как ни странно, дерево – лиственница, дуб, сосна. Но они, в отличие от намертво закрывающих балкон алюминиевых и пластиковых, способны пропускать воздух через поры в закрытом положении. Но уход за ними сложнее других.

Сделать рамы панорамного балкона из алюминия дешевле деревянных, но они долговечнее и требуют меньшего ухода. Самые дешевые – из пластика.

Какой из них выбрать, зависит материальных возможностей человека и того, в каких целях будет использоваться балкон и какого визуального эффекта хочет добиться владелец.

У рамного остекления есть множество плюсов:

безопасность эксплуатации;
более крепкая конструкция;
возможность теплого остекления и шумоизоляции балкона;
возможность установить сетки против насекомых, повесить жалюзи и шторы.

В плане безопасности такой вид остекления имеет большое преимущество. На окно можно спокойно опираться, а также не опасаться сильных порывов ветра.

Минусы конструкции:

конструкция выглядит не так изящно, как безрамная;
необходимо укреплять плиту перекрытия.

Помимо этого, можно выделить несколько проблемных нюансов, которые касаются обоих вариантов остекления. Например, расставляя на балконе мебель, придется выбирать не выгорающие на солнце материалы или же предусматривать занавеси.

Основные характеристики безрамного способа остекления

Технически безрамное остекление террас, балконов, веранд или лоджий представляет собой высокой прочности конструкцию из профиля, повторяющую с точностью до 1-2 мм форму архитектурного элемента, на котором она смонтирована. Крепление стекол к профилю осуществляется с помощью подвижных петель особого образца, а крепление самого профиля к бетону — с помощью анкерных болтов. На каждой створке снизу и сверху крепятся алюминиевые накладки. Нижний профиль служит направляющей для стекол.

Прочтите также нашу статью Самостоятельная замена стеклопакетов.

Внешне безрамное остекление балконов, террас, веранд и лоджий выглядит цельной стеной закаленного высокопрочного стекла 6 мм толщиной, не имеющей вертикальных рам или стоек. При ширине застекляемого проема более 2 м применяют обычно стекло 8 мм толщиной. Одна створка может иметь в ширину 60-80 см в зависимости от габаритов застекляемого архитектурного элемента (балкона, террасы и т. п.) или запросов заказчика. Места стыков створок укрепляются прозрачным межстекольным уплотнителем, предотвращающим попадание внутрь осадков.

Элементы конструкции производятся из наиболее долговечных и прочных материалов, которые подвергаются дополнительной обработке. Так, алюминиевые детали покрываются для защиты порошковой краской, а крепеж выполняется из наиболее стойких марок нержавеющей стали, используются также морозо- и влагостойкие марки пластиков и герметики на основе светоустойчивого полиуретана. Опоры роликового типа, которые отвечают за скольжение створок при открытии, изготавливаются с использованием шарикоподшипников. Они имеют дополнительную влагозащиту, что обеспечивает безотказную работу всего механизма даже в зимний период при низких температурах. При сдвигании створок они складываются «книгой» вдоль одной из стенок. На практике используются 3 разновидности подобных конструкций:

прямые;
угловые;
скругленные.

Обычный гарантийный срок на безрамные системы остекления достигает 2 лет, реальные же сроки безремонтной эксплуатации исчисляются десятилетиями. Использование их возможно во всех климатических поясах, имеющихся на территории РФ.

Пошаговая инструкция монтажа безрамного остекления балконов

Работа с безрамным остеклением балкона требует проявить терпение и ювелирную точность. Чтобы окна служили в течение заявленного срока и более, доверить монтаж лучше опытным специалистам. Но ознакомиться с технологией владельцам балкона все же стоит. Тогда можно будет не отвлекать рабочих и быть в курсе происходящего.

Перечень монтажных работ

Процесс начинается с оценки опорной конструкции балкона и потолка. При необходимости проводят замену парапета, выравнивание оснований, укрепление площадки и обработку защитными составами (подробнее читайте в статье «ремонт балконной плиты«). Иногда приходится наращивать плиты перекрытия, чтобы обеспечить выступ за пределы направляющих в 6 см (подробнее читайте в статье «расширение балкона«). Далее подготовленный технологический проем замеряют в строгом соответствии с правилами.

Для владельцев балкона или лоджии нужно провести свою подготовку. Из помещения должны быть вынесены все вещи, тумбы, полки и горшки с ящиками под цветы. Необходимо обеспечить свободный доступ ко всем точкам относительно парапета и потолка. Если в качестве напольного покрытия используется резиновый коврик или старый линолеум, то их лучше снять. Тогда специалисты смогут провести осмотр перекрытия и его ремонт в случае необходимости.

После подписания акта-приемки комплектующих можно приступать к монтажным работам.

Порядок действий выглядит следующим образом:

К потолку закрепляют верхний профиль, а к парапету — нижний. Крепежные элементы располагают на расстоянии в 30 см. друг от друга. Если сверло упирается в железную арматуру, то ее повреждать нельзя, следует формировать новое отверстие рядом. Также устанавливается отлив с карнизом. Если у основания допустима погрешность по горизонтали до 2 мм, то по отношению к несущим элементам отклонения недопустимы. К стенкам фиксируют боковые профили. На стекла устанавливают фурнитурные планки, если они прилагаются отдельно в комплекте. Чаще производитель сам занимается сборкой створок. Полотна вставляют в направляющие так, чтобы ролики свободно передвигались в пазах полозьев

Важно проверить ход каждого модуля отдельно. С поверхности конструкции снимают защитную пленку

Если процедуру отложить на длительного время (более месяца), то возникнут затруднения из-за прочного сцепления клея с основанием.

По периметру всегда остается монтажный зазор не менее 1 см. Это необходимо для компенсации вибраций и усадки дома. Пустоту заполняют монтажной пеной с низким расширением, так как она создает более плотную массу после высыхания.

Также важно отслеживать применимость материала для наружных работ, длительный срок службы. Отдельный вопрос касается допустимых рабочих температур

Чаще это +5 или -10 градусов по Цельсию.

В завершение излишки пены срезают с небольшим уклоном внутрь зазора. Это позволит выровнять штукатурный раствор в одной плоскости с профилем. Чтобы избежать растрескивания, нужно проложить армирующую ленту из стекловолокна. Если пену не закрыть, то она быстро разрушится от солнечного света или влаги.

Как установить окна из алюминия

Инструменты

Монтаж балконных рам начинается с подготовки необходимых инструментов. Привожу примерный список необходимых:

Фото	Описание
	Лом Данным инструментом производится демонтаж старых материалов.
	Молоток Понадобится для забивания дюбелей, а также для подгонки рам и удаления старых балконных створок.
	Зубило Инструмент для демонтажа отливов и подоконников.
	Рулетка и уровень Необходимо четко определять размеры и углы наклона. Раздвижные створки должны быть установлены ровно, иначе они не будут открываться.
	Шуруповерт, дрель по бетону и отвертка Эти строительные инструменты необходимы для сверления отверстий.
	Пистолет для пены или герметика Необходим для работ по заполнению пустот между рамами и стенами дома.

Установка за 10 шагов

Процесс остекления лоджий качественными и функциональными алюминиевыми рамами происходит всего в несколько шагов:

Фото
Описание

Шаг 1
Окна из алюминиевого профиля могут быть установлены только на ровной деревянной поверхности.
Первым делом выравнивается стена и крепится к ней деревянная доска.
Ширина доски должна соответствовать планируемому расстоянию внутреннего подоконника и ширине профиля.

Шаг 2
Перед установкой каркаса нужно убедиться в том, что все алюминиевые элементы ровные и не имеют дефектов.
Необходимо заранее пересчитать все болты и гвозди, а также направляющие, которые входят в комплект.
Сборка может быть произведена только после всех подготовительных работ.

Шаг 3
На верхнюю часть рамы требуется установить анкерные пластины.
Именно ни позволят соединять профиль с потолочной частью.
Интервал между пластинами — не более 40 см.

Шаг 4
Поверх деревянной доски нужно установить подоконник. Если ваш балкон внушительных габаритов, то установка должна производиться вдвоем.
Совместная работа позволит выполнить установку правильно и надежно. Первым делом подоконник выравнивается по горизонтальной линии
Для креплений используются саморезы.
Обратите внимание, что подоконник может быть цельным, а может иметь две составляющие.

Шаг 5
Устанавливаем отливы. Они способствуют стоку природных осадков.
Первая деталь устанавливается внахлест на следующий элемент
По такому принципу собираются все детали отлива.

Шаг 6
Раздвижные створки устанавливаются с одного балконного края.
Первая составляющая вставляется в проем и надежно закрепляется

Закрепление важно осуществлять как снизу, так и сверху.
Положение рам нужно контролировать при помощи строительного уровня.

Шаг 7
Рядом происходит установка второго ряда алюминиевой конструкции.
Крепление происходит при помощи саморезов и дюбелей подходящего размера. Фиксаторами выступают пластины.

Шаг 8
Потолочная часть конструкции должна быть крепко закреплена

Добиться этого можно при помощи заведения оконной рамы под козырек.
Крепление осуществляется при помощи саморезов, установленных через анкерные пластины.

Шаг 9
Все получившиеся стыки нужно обработать герметиком на силиконовой основе.

Шаг 10
Створки оконных рам должны быть крепкими, надежными и зафиксированными. Они должны быть подвижными.
Направляющие алюминиевых рам крепятся при помощи специальных крепежей, которые входят в комплект.
Проверка качества установки рам происходит путем динамичного закрывания и открывания створок.

Монтаж алюминиевых конструкций может быть заверенным после осуществления всех пунктов моей инструкции. Останется только убрать мусор и можно обустраивать балконное помещение.
