Стоимость

Стоимость 1 кв.м панели для каждого проекта рассчитывается индивидуально, так зависит от габаритных размеров и типа (глухая, с окном, с дверью), что в конечном случае влияет на металлоемкость и объем материалов панелей.

Для примера, выдержка из реальной калькуляции раздела НСП проекта 9-этажного дома в МО, г.Электросталь. Работы по поставке и монтажу панелей осуществлялись 15.02 – 26.03.2012.

Статьи затрат	ед.изм	кол-во	материалы	работа	доставка	итого	Стоим. ед.изм.
Термостены	м2	3 995	12 441 783	2 270 000	403 000	15 114 783	3 783
Утепление межпанельного пространства	м2	1 600	650 000	1 872 000	40 000	2 562 000	1 601
Облицовка фасада керамогранитом	м2	5 833	2 782 341	2 916 500	139 117	5 837 958	1 001
Устройство витражей	м2	1 488	4 969 920	1 041 600	248 496	6 260 016	4 207
Пластиковые двухкамерные окна	м2	2 694	6 411 720	1 885 800	320 586	8 618 106	3 199
Изготовление и монтаж конструкций балконов	шт	178	4 092 300	3 045 024	310 000	7 447 324	41 839
	45 840 187

Несъемная опалубка

Достаточно известная и часто применяемая технология для возведения частных домов.

Особенности

Главной особенностью такой технологии домостроения является несложная процедура построения.

Формируется несъемная опалубка из блоков или панелей, которые должны быть размещены по всей основе на определенном расстоянии для образования простенка. Между этими простенками размещается арматура, а затем заливается бетон.

Наружные стенки опалубки после застывания бетона становятся утеплителемИсточник niola-td.ru

Плюсы и минусы

Плюсы технологии:

строительство дома обходится гораздо дешевле;
самым сложным в построении является только заливка фундамента;
при выборе походящего наполнителя для стеновой опалубки не потребуется дополнительная теплоизоляция.

Наглядно про технологию несъемной опалубки смотрите в видеоролике:

Дома из сип-панелей

Дома, которые строятся из сип-панелей, требуют подбора качественных материалов. Под такими панелями подразумевается щитовой материал, состоящий из двух плит ДСП. Между ними пролагается тепло и гидроизоляция. Основной плюс такого вида панелей – осуществление монтажа на месте.

Помимо этого есть и иные плюсы:

оперативное построение;
панели не тяжелые, что позволит сделать фундамент облегченного типа.

Но, несмотря на то, что панели очень легкие, они довольно прочные. Готовый дом будет не только теплый, но и крепкий. После воздействия урагана или снегопада сип-панели не будут повреждены.

Дом из СИП панелей собирается как конструкторИсточник reklama-crimea.com

Велокс

Велокс – новая технология строительства домов, которую применяют при строительстве жилых домов. Строительство заключается в применении несъемной опалубки, которая изготавливается из плит щепо-цементного типа. Толщина может быть разной, плиты соединяются цементным раствором, в который добавляется жидкое стекло. Такой раствор обладает влагоотталкивающими свойствами, что является несомненным плюсом для построения. Наружная плита обладает дополнительным утеплением и уплотнением, сделанным из пенополистирола.

Плюсы технологии:

небольшой вес и толщина;
дополнительное утепление отсутствует;
оперативность построения;
стойкость и прочность конструкции.

Стены дома возводятся по технологии «Велокс»Источник chrome-effect.ru

Наглядно про технологию «Велокс» смотрите в следующем видео:

Благодаря большому выбору технологий, которые используются при построении домов, всегда можно подобрать подходящую. Главное – использовать качественные материалы.

Маркировка

Изготовитель на ребре стенового железобетонного фрагмента обязан, согласно ГОСТу, наносить несмываемой краской основную информацию о характеристиках элемента. Так, информация представляется в виде маркировки тремя буквенно-цифирными знаками, разделенными дефисом.

Первой указывается цифра, обозначающая способ производства (1-3 – монолитная, 4-6 – составная). Вторая позиция – это буква, указывающая вид стеновой панели (В – внутренняя, Н – наружная). Затем следует буква, обозначающая место применения (С – для стен, Ц- цокольные этажи, Ч – чердачное помещение). Также в маркировке на панелях указываются габариты: длина – в дециметрах, а ширина – в сантиметрах.

Несъемная опалубка

Одна из наиболее известных технологий, часто применяемая при частном строительстве благодаря доступности и простоте исполнения.

Готовый дом по технологии несъемной опалубки

Принцип строительства

Как и у технологии ТИСЭ, здесь основой принципа является то, что вы можете быстро построить дом без бригады мастеров.

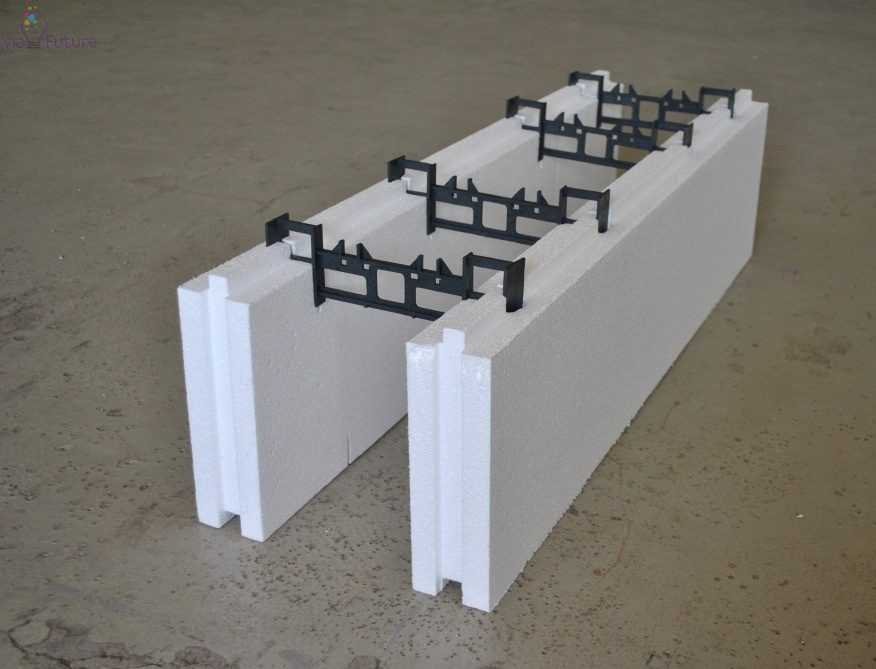

Несъемная опалубка из пенополистирола

Несъемная опалубка может быть сформирована из блочных или панельных элементов, которые в процессе работы размещаются по периметру основы на определенном расстоянии друг от друга, образовывая простенок. В полость между блоками помещают арматуру и заливают бетонную массу.

Способы монтажа панелей

Монтаж стеновых панелей включает несколько вариантов, различных по технологии:

на каркас из металлического профиля или деревянных брусков;
непосредственно на стену с использованием в качестве связующего материала жидкие гвозди (клей);
на монтажную пену.

Выбор того или иного способа, прежде всего, зависит от размеров помещения и качества предчистовой подготовки поверхности.

Каркасное основание позволяет создать идеально ровную, выверенную по уровню плоскость. Единственный недостаток — уменьшение полезного объема помещения. В условиях многоквартирных домов, где стандартные размеры санузлов максимально оптимизированы, сохранение каждого кубического сантиметра объема — это весомый аргумент в пользу монтажа декоративных конструкций непосредственно на поверхность стены.

Кровельные сэндвич-панели и их отличия от стеновых, пошаговая инструкция монтажа

Основное отличие кровельных панелей в рельефе. Их наружная сторона имеет ярко-выраженные рёбра. Это позволяет более точно подогнать элементы даже на покатой крыше, укладывая их внахлёст. Сейчас попробуем понять, как это делается.

Алгоритм действий при укладке кровельных панелей

Теперь рассмотрим все действия на примерах, которые помогут понять, чем отличается монтаж кровельных сэндвич-панелей.

Иллюстрация
Описание действия

Подъём кровельных панелей можно осуществлять на обычных удавках. Здесь можно не волноваться, ничего при транспортировке не помнётся и панель не повредится – проверено многократно

После того, как стропы убраны, необходимо накинуть верхнюю часть поднятой панели на уже уложенную. Именно этот элемент изделия отвечает за герметичность продольного шва и отличает кровельную панель от фасадной

Плёнка снимается сразу после того, как полоса уложена на место. Если дать ей полежать, то после воздействия атмосферных явлений, удалить покрытие будет очень сложно

Фиксация осуществляется на те же саморезы, длиной 13,5 см. По поводу шага отметим, что примерное расстояние между метизами – через два ребра на третье

Можно сделать его немного шире

Очень важно не забывать о необходимости использования демпферной ленты

В зависимости от производителя сэндвич-панелей, саморезы следует вворачивать в ребро или же, наоборот, во впадину. Не стоит лениться прочесть рекомендации изготовителя перед началом работ

В конце останется лишь пропенить шов и закрепить по ребру крыши металлический конёк, который не даст воде попасть внутрь во время дождя

Если даже у одного из бригады имеется опыт укладки подобного строительного материала, работа пойдёт достаточно быстро. На кровле достаточно всего трёх человек.

Как выполнить поперечные стыки, если они необходимы

Чем хороши кровельные панели – это возможностью идеальной стыковки как продольной, так и поперечной. Но если о продольном монтаже уже было сказано, то к поперечной стыковке элементы требуется подготовить. В случае, если панели оказались короче, чем сама кровля, необходимо отмерить нужную длину и начинать укладку с нижней части. Вторая полоса, которая будет находиться выше по скату, отрезается длиннее, чем это необходимо, примерно на 15 см. После этого панель переворачивается, а с внутренней стороны металл разрезается, уже по необходимой длине, и убирается вместе с утеплителем. Верхнюю лицевую сторону при этом трогать нельзя.

После того, как панель будет поднята на крышу, она укладывается внахлёст на нижнюю. В результате, попадание воды под такой стык исключается. Предлагаем вашему вниманию несколько примеров монтажа стыков кровельных сэндвич-панелей.

ФОТО: ural.org
ФОТО: stroi.comФОТО: edelveis72.ruФОТО: profnastil-v-ufe.ru

Частное строительство домов из панелей ЖБИ: этапы и технология

Рассматривая, как строят панельные дома, стоит изначально определить, что это процесс, связанный с применением специальной техники

Рассматривая, как строят панельные дома, стоит изначально определить, что это процесс, связанный с применением специальной техники. Даже облегченный вес панелей требует подъемников.

Итак, этапы строительства.

Проектирование. Важный этап, на котором происходит процесс проработки сметной документации, определяются размеры и наполнение дома, включая не только наружные стены, но и внутренние перегородки, перекрытия, проемы и прочее.

Вес панелей требует прочного фундамента. Основа может быть и ленточной, но очень хорошо заглубленной

Фундамент. Вес панелей требует прочного фундамента. Основа может быть и ленточной, но очень хорошо заглубленной. В бетонную заливку обязательно встраивают каркас из арматуры. Высота несущей основы в среднем 160-180 см, из которых минимум 140 см располагаются под землей. Ширина фундамента от 40 см. Обязательно укладка в траншею песчаной подушки, выполняющей роль дренажа. Отливка несущей основы производится из марки цемента не ниже М250. Вентиляционные отверстия прокладываются в процессе отливки бетонного основания. Чаще всего это душники, расположенные немногим выше уровня грунта.

Монтаж стеновых панелей и перекрытий. В одиночку строительство панельных частных домов не ведется, это не кирпич. Тут нужна техника, поэтому предварительно следует подготовить фундамент, подвезти некоторое количество материалов, и уже потом нанимать подъемник. Строительство ведется быстро, поэтому надолго нанимать кран не потребуется.

Утепление и отделка — финальный этап строительства

Установка стен. Тут все просто, достаточно посмотреть фото проектов и рабочих площадок. Потребуется автокран, бетономешалка и сварочный аппарат. Первый будет поднимать панели, мешалка готовить раствор, который пригодится для заделки швов, а аппарат поможет связать элементы строения в единое целое. Благодаря ускоренному процессу, финансовые затраты действительно невысокие, даже если застройщик нанимает бригаду профессиональных мастеров.
Возведение крыши, как и перекрытий не будет сложным, если точно следовать проекту. Мощный фундамент выдержит любые перекрытия, которые тоже должны быть основательными. Стропильная система подбирается в зависимости от типа кровли, и вот тут нет никаких ограничений – смотрите фото домов из панелей ЖБИ и выбирайте любую крышу. Достоинство строений в том, что допустим практически любой материал: от мягких рулонных листов до железа.
Утепление, отделка. Любой дом нужно утеплять. Но тут все зависит от типа плит. Если выбраны обычные ЖБИ изделия, не помешает слой утеплителя, гидроизоляции и финального покрытия. А, например, если использовать европейские плитные элементы, то они представляют собой некий слоеный «пирог» с наличием утеплителя внутри. Сначала железобетон, затем слой утеплителя и завершает все штукатурка. При этом хозяину не придется доплачивать за внутреннюю отделку стеновых панелей – она уже есть! Достаточно будет заделки швов и можно жить.

Что касается фасада строения, то его отделка в руках хозяина. Очень часто дома из железобетона оставляют в реальном виде. Но если хочется, то можно применять любые материалы – на плиты ложится как краска, так и штукатурка, плитка, облицовка из камня и прочих материалов

Важной частью строительных работ является и то, что коттеджи, выстроенные из ЖБИ плит, не требуют предварительной отделки или шпатлевки. Они готовы к оформлению в любом стилистическом ключе уже сразу после возведения

Плюсы и минусы

Существует ряд неоспоримых достоинств, присущих стеновым железобетонным панелям:

Устойчивость к перепадам температуры, агрессивной внешней среде.
Огнеупорность.
Хорошая несущая способность.
Прочность.
Влагостойкость.
Длительность сроков эксплуатации.
Скорость установки.
Допустимая тепло- и шумоизоляция.
Внутренняя поверхность не требует особой обработки перед ремонтом. Она является ровной.
Универсальность применения.

Наряду с этим, существуют и недостатки такого стройматериала:

Необходимость привлечения специальной техники на всех этапах – от транспортировки до монтажа.
Тяжеловесность.
Тепло- и шумоизоляция ниже, чем в постройках из кирпича.
Затрудненность фрагментного замена.

Общая схема монтажа сэндвич-панелей

Перед началом работ нужно не только подготовить крепежи и сопутствующие инструменты, но и продумать, как выполнить подъем материала к верхней части дома. Чаще используют вакуумный подъемник, обычный кран или лебедку на текстильных канатах.

Подготовительные работы

Перед монтажом стеновых элементов тщательно проверяют ровность каркаса. На этом этапе он должен быть пропитан антисептиками и антипиренами — для древесины, обработан антикоррозийными составами — для металла.

Те элементы каркаса, которые будут соприкасаться с панелями, изолируют. На них крепят специальную уплотнительную ленту.

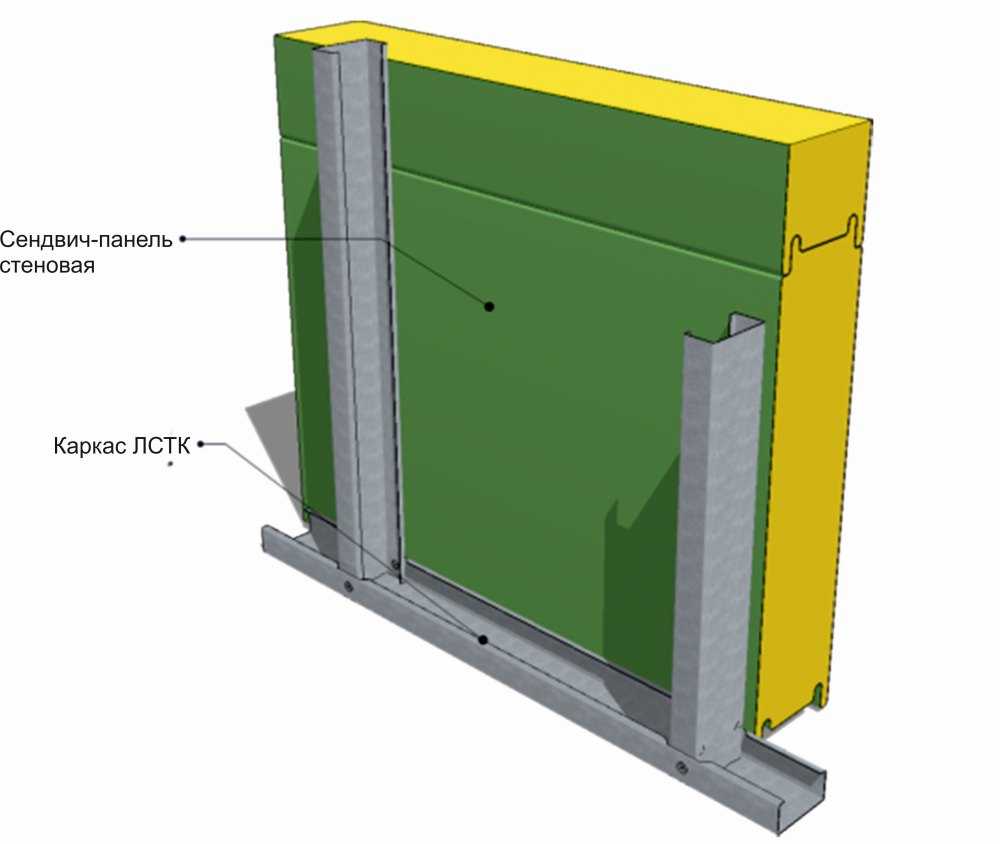

Опорой стеновым сэндвич-панелям служит несущий металлопрофиль (U-профиль) или брус, который фиксируют по периметру цоколя. Для бетонного основания используют анкеры с шагом установки 5-6 см, для деревянного — саморезы с тем же шагом. Между цоколем и несущим профилем кладут гидроизолирующую прокладку, а в паз последнего — утеплитель.

Сами панели очищают от пыли, грязи, защитной пленки и при необходимости обрезают до нужных размеров. Делают это строго по горизонтали и по заранее нанесенной разметке. Используют электрический лобзик или дисковую пилу с насадками для металла. Также засверливают те панели, которые будут крепиться непосредственно к основанию.

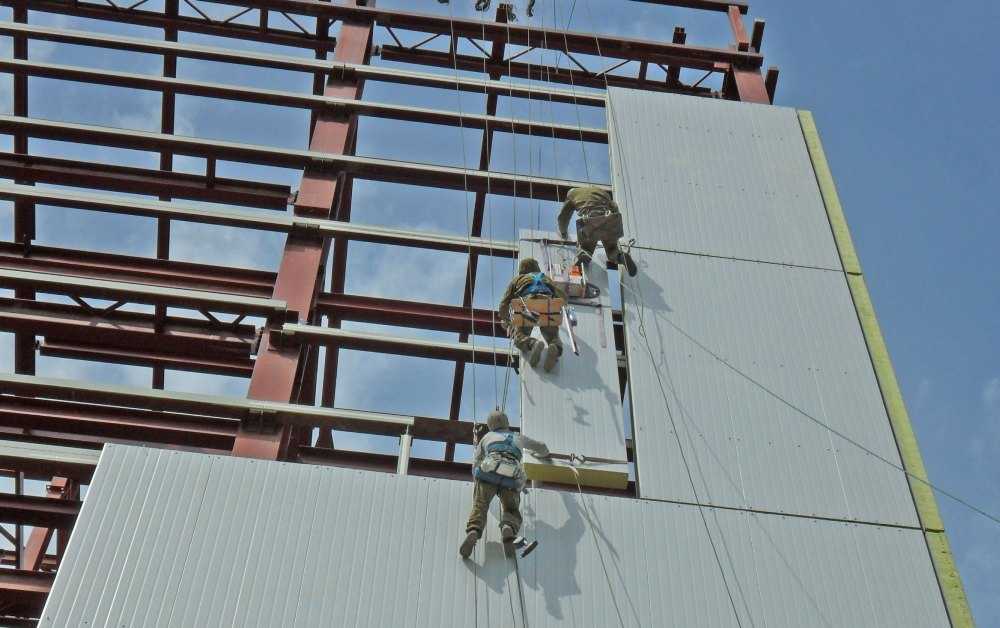

Горизонтальная и вертикальная установка стеновых панелей

Горизонтальная установка подходит для небольших домов, высота стен которых не превышает 3 м. Правильный монтаж стеновых сэндвич-панелей выполняют в определенной последовательности и с учетом некоторых особенностей.

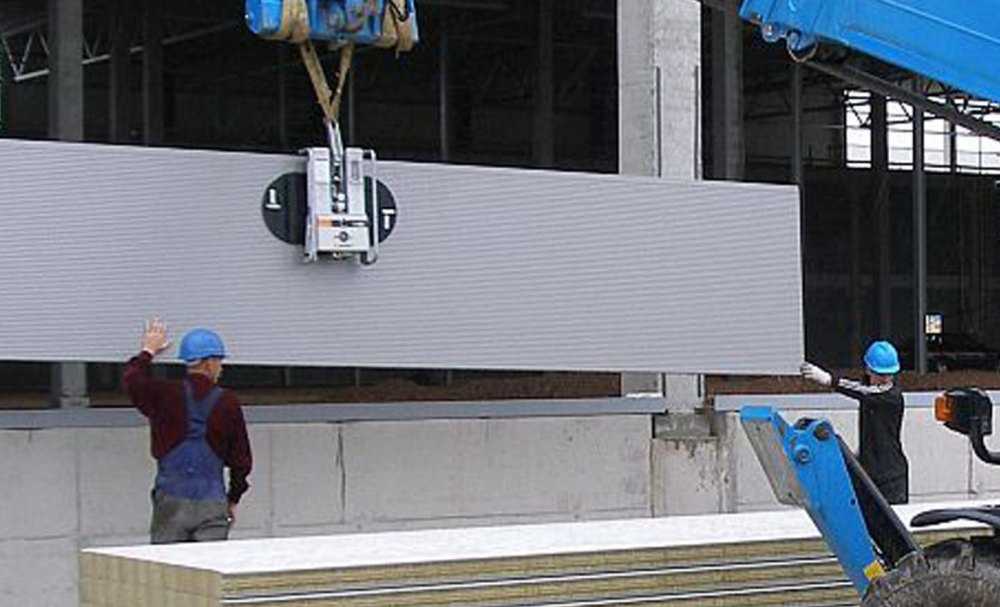

Используя захваты для монтажа, стартовый ряд панелей устанавливают в направляющий профиль. Их стыкуют строго вертикально, чтобы избежать деформации замков.
Панели временно фиксируют с помощью струбцин

Важно не пережать плиты.
Крепят материал на каркасе, используя саморезы по металлу или древесине (зависит от материала стоек). При этом от края сэндвич-панелей отступают не менее 3 см

Шаг установки крепежей — 9 или 12 см по ширине плиты. Направление работы — сверху вниз.
Снимают струбцины.
Приступают к монтажу следующего ряда панелей.

Обратите внимание! В стыках между панелями одного горизонтального ряда прокладывают уплотнитель или слой минеральной ваты. Для стеновых элементов шириной 4 м достаточно изоляционного шва в 15 мм, для 6 м — 20 мм

Впоследствии стыки оформляют нащельниками.

Чаще всего технологию вертикального монтажа сэндвич-панелей используют при возведении домов высотой 3-6 м. По сути она ничем не отличается от горизонтального.

Отдельного внимания заслуживает момент стыковки соседних плит. Из-за большой высоты стеновых элементов бывает трудно выполнить замковое соединение. Для этого требуются специальные прижимы. Прикладывать ударную силу категорически запрещено.

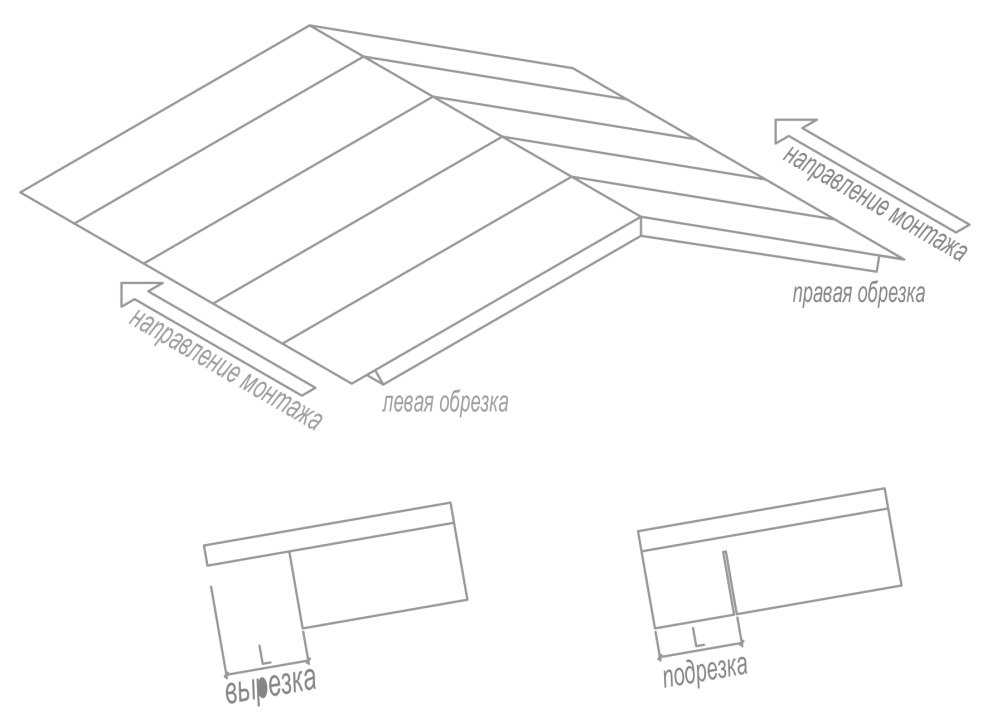

Монтаж кровельных панелей

Кровельные панели монтируют под углом 5 градусов. Их поднимают на рабочую площадку и укладывают на собранный каркас, предварительно приклеив к нему уплотнительную ленту. Фиксацию выполняют саморезами.

Особенность кровельных элементов в том, что их укладывают не встык, а с нахлестом. На верх стартовой панели наносят силиконовый герметик, на следующей панели подрезают торцевую часть с утеплителем на величину нахлеста. Обычно она составляет 20 или 30 см. При этом действует правило: чем менее покатая крыша, тем больше нахлест. Направление работы — от свеса крыши к ее коньку.

Сначала на нужную высоту выполняют укладку элементов в поперечном стыке и лишь затем формируют продольный. Самое главное в нем — качественная изоляция, поэтому в паз замка укладывают слой силиконового герметика.

Покрытие[править | править код]

Наружные слои сэндвич-панелей изготавливаются, как правило, из оцинкованной стали, однако могут изготавливаться и из других материалов, в частности композитов на основе древесной стружки. Для покрытия из стали важен состав дополнительного покрытия, качество которого во многом определяет характеристики сэндвич-панелей (срок службы, выцветание и т. д.).

Основные материалы, используемые в качестве покрытия для панелей типа сэндвич: оцинкованная сталь, алюцинк, гипсокартон, пластизол, полидифторионад, полиэстер, пурал.

Оцинкованная сталь надёжно защищает поверхность от коррозии. Долговечность конструкции прямо пропорциональна толщине слоя цинка. Покрытие характеризуется простотой в обращении.
Алюцинк — это сплав алюминия и цинка, запатентованный американской компанией Bethlehem Steel (сейчас Mittal Steel). Точный состав вещества: 55 % алюминия, 43,4 % цинка, 1,6 % кремния. Покрытие отражает ультрафиолетовое излучение. Панели с таким верхним слоем могут эксплуатироваться при температуре до +315 °C.
Гипсокартон представляет собой материал из двух листов строительного картона с сердечником в виде гипса. Это лёгкое и абсолютно безопасное покрытие для панелей; актуально для использования при отделке жилых помещений.
Пластизол — это модифицированный с помощью пластификаторов поливинилхлорид. В виду повышенной плотности покрытие сохраняет свои эксплуатационные свойства даже в неблагоприятных условиях окружающей среды. Пластизол хорошо переносит механическое воздействие. Подходит как для внутренней, так и для внешней отделки.
Пластиковые листы из жесткого ПВХ, полистирола или полипропилена — применяются для производства сэндвич откосов при отделке оконных проемов.
Полидифторионад (PVF2) — состав, формируемый из 80 % пластизола и 20 % акрила. Слой полидифторионада надёжно защищает материал от вредного воздействия перепадов температур, ультрафиолета, коррозии.
Полиэстер вырабатывается из полиэфиров, имеет волокнистую структуру. Хорошо переносит даже регулярное действие высоких температур. Покрытие на основе полиэстера не выгорает, адекватно воспринимает механическое воздействие.
Пурал является веществом, которое получается из модифицированного полиамидом полиуретана. Защищает поверхность от коррозии, выгорания, разрушения под действием перепада температур. Используется как внутри, так и снаружи здания.
ОСП (OSB) ориентированно-стружечная плита, создаётся путём склеивания деревянной стружки под высоким давлением.
Влагостойкий оргалит — композитный материал из древесных волокон и стружек на основе клея. Степень влагостойкости материала зависит от применяемого клея.

Современные технологии в строительстве

Инновационные строительные технологии предполагают высокотехнологичные стройматериалы, новые способы их монтажа, нестандартные технологии всего строительного процесса. Как итог — частный дом имеет более высокие эксплуатационные характеристики. Рассмотрим несколько прогрессивных технологий.

Тисэ

Технология Индивидуального Строительства и Экология (Тисэ) была изобретена российскими строителями. Ее другие названия — «народная», «переставная опалубка». Главное преимущество Тисэ — возможность возвести дом самостоятельно, без помощи специалистов.

Метод строительства домов по Тисэ заключается в следующем:

Фундамент возводится из свай или столбов, объединенных железобетонной рамой (ростверком). Для бурения скважин используется бур специальной модификации.
Стены собираются из пустотелых бетонных блоков. Они изготавливаются непосредственно при возведении кладки с помощью переносной опалубки.
Для соединения блоков предусмотрены специальные выступы, поэтому отсутствуют кладочные швы, а значит и мостики холода, которые в них образуются.
Все работы, за исключением бурения и переноса опалубки (для этого понадобятся 1-2 помощника), выполняются одним человеком.

При использовании технологии Тисэ нет потребности нанимать спецтехнику, а наполнитель для стен выбирается самостоятельно.

Каркасное строительство

Пока что каркасное строительство индивидуального жилья используется не часто, но оно имеет хорошие перспективы в будущем. Дом по новой технологии возводится на основе каркаса из балок, расположенных по вертикали, горизонтали и диагонали. Можно использовать металлические заготовки, но их монтаж усложняет процесс строительства. Затем обрешетка обшивается. Пространство между обшивкой и балками заполняется материалом с высокими теплоизоляционными свойствами: пенополиуретаном, керамзитом, пенобетоном или волокнистым утеплителем.

Самым удачным вариантом для обшивки являются плиты OSB. Есть и другой вариант — сборные щиты, которые уже оснащены гидроизоляцией и утеплителем. Но он дороже и сложнее в исполнении, требует спецтехники и инженерных знаний. Можно использовать сэндвич-панели, которые по сравнению с кирпичным строительством экономичнее в 10 раз.

К преимуществам каркасно-щитовых домов относится то, что для них подходит любой фундамент и любой тип грунта, а устанавливая дополнительные каркасы, можно без труда производить перепланировку или делать достройку помещений.

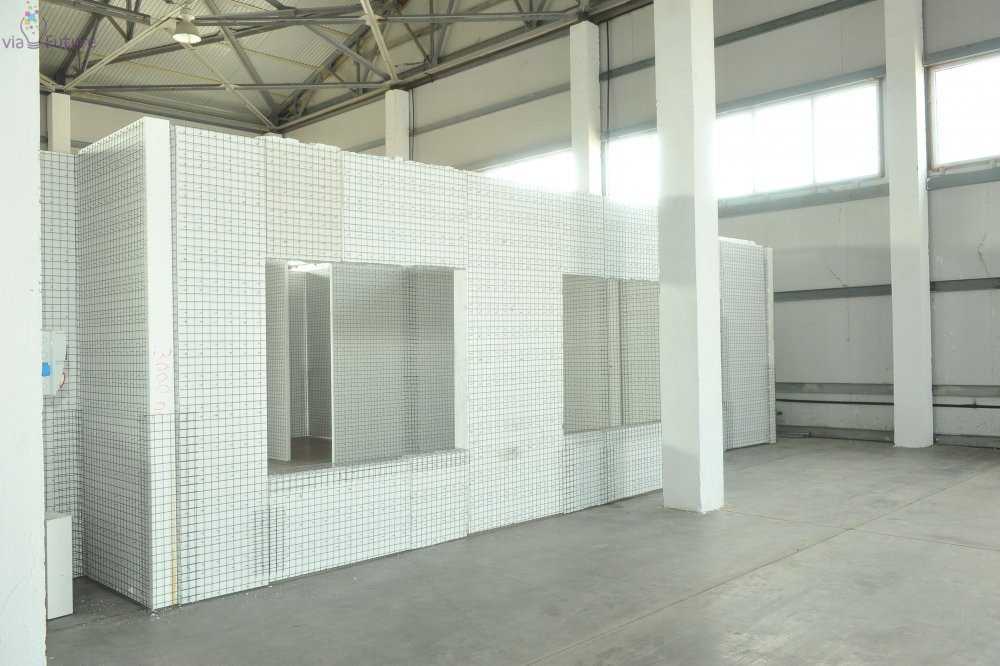

3d-панели

Метод 3d-панелей соединяет в себе каркасно-щитовое и монолитное строительство. Ноу-хау этой технологии заключается в том, что вместо сборных щитов используются пенополистирольные плиты, усиленные с обеих сторон армированной сеткой. Они формируют каркас постройки. Соединяются плиты с помощью металлических стержней, которые привариваются к сетке по диагонали. В результате образуется пространственная 3d-конструкция, давшая название методу. После монтажа панели покрывают бетонной «рубашкой» снаружи и внутри.

Хотя идея этой технологии возникла в Америке, в России и в ближнем зарубежье ее знают под брендом «Русская стена». К плюсам 3d-панельного строительства относится то, что полимерные материалы, используемые для изготовления плит, являются надежным утеплителем, это способствует сохранению тепла в помещении. Кроме того, монтаж упрощается благодаря небольшому весу монолитных плит из пенополистирола.

Несъемная опалубка

Среди новых технологий в строительстве домов несъемная опалубка используется часто. Она заключается в следующем: из панелей или блоков сооружается опалубка, в полость которой вставляется арматура и заливается бетонная масса, выполняющая несущие функции. Плиты, формирующие конфигурацию стены, не удаляются и используются для утепления.

К преимуществам этой технологии (ее иногда называют «Термодом» или «Изодом») относится потребность в минимальном количестве строителей, а при правильном выборе наполнителя для опалубки не придется делать дополнительную теплоизоляцию.

Модульные дома

К новинкам быстровозводимых домов относятся модули — готовые элементы здания, которые изготавливаются на строительном комбинате. В них проложены инженерные коммуникации, вставлены окна, двери. Застройщику остается установить модули на предварительно сооруженный фундамент и соединить их специальными креплениями.

Виды

Железобетонную конструкцию принято делить на следующие типы: монолитный, сборный, сборно-монолитный. Первый тип является очень редким вариантом. Его сооружают в случае строительства уникальных построек с определенными технологическими требованиями. Второй тип актуален для строительства зданий малой этажности. Стоит отметить тот факт, что железобетонный каркас для сэндвич панелей, как на следующем фото, специалисты считают наиболее надежным. Его принято обустраивать даже в особых зонах с высокой сейсмической активностью. Но это его качество обуславливает довольно высокую стоимость данного варианта. Здания, обладающие железобетонным каркасом, называются монолитными. Однако строители с опытом утверждают, что использовать сэндвич панели при данных условиях не очень практично. Хотя справедливости ради добавим, что такая мысль актуальна лишь при частном строительстве. В наши дни обустроить подобную конструкцию можно уже за относительно непродолжительный срок. Если вы не уверенны в собственных силах, но хотите соорудить именно такую конструкцию, обратитесь за советом к профессионалам;Металлический каркас актуален для возведения домов большой этажности, как показано на видео. Хотя стоит отметить, что в последние годы наметилась тенденция активно использовать такую конструкцию и для постройки личных коттеджей, гаражей и ангаров. Например, металлический каркас гаража из сэндвич панелей обеспечит сооружений очень долгий срок службы. Можно встретить и такой вариант, как металло-деревянный каркас: металлическая труба помещена в оболочку из древесины. Характерной особенностью изделий подобного рода выступает легкий вес. Благодаря нему и применению сэндвич панелей можно ограничиться неглубоким основанием. Но есть у каркаса из металла и свои минусы. К ним относится низкий показатель огнестойкости. Конечно, железо не горит. Но это прекрасный проводник тепла, который обеспечивает мгновенное распространение огня и жара по площади сооружения. Помимо этого, в процессе нагрева железо может попросту расплавиться. А при повышенной влажности сталь может подвергнуться коррозийным процессам, что в скором времени ослабит прочностные свойства дома. Хотя подобного недостатка не лишен и железобетонный вариант. В наши дни каркасы из металла связывают с быстровозводимыми сооружениями, поэтому во время выбора такого основания нужно сразу же подумать, где закупить сэндвич панели и иные актуальные материалы;Каркас из дерева довольно редко применяется при возведении современных зданий. Но он весьма подходит в случае частного строительства. Крепление сэндвич панелей к каркасу из древесины осуществляется в довольно короткие сроки. Дело в том, что дерево считается отличным строительным материалом с прекрасными эксплуатационными характеристиками. Оно обладает отличными огнеупорными качествами и низкой теплопроводностью

Также важно отметить и то, что подобные изделия для сэндвич панелей возводятся в довольно короткие сроки и без значительных материальных трат

Подведем итоги

Сегодня наиболее часто встречаемыми вариантами каркаса для плит по типу сэндвич являются конструкции из металла, дерева и железобетонна.

Каждый из них обладает характерными особенностями, которые требуется учесть при монтаже облицовки. А видео в этой статье расскажет об особенностях монтажа изделий на заранее сооруженный каркас для сэндвич панелей.

Ошибки монтажа

Крепление сэндвич-панелей требует определенных знаний и опыта. Для многих даже пошаговой инструкции к работе будет недостаточно, поэтому совершить ошибки легко

На что же обратить внимание, чтобы их избежать?

Панели не оставляют не зафиксированными, если работа прерывается.
После установки каждой третьей панели проверяют ровность конструкции отвесом или строительным уровнем.
Нельзя вкручивать крепежи без предварительной разметки.
Защитную пленку снимают с панелей полностью и сразу после монтажа. В противном случае на ней накапливается грязь и влага.
Нельзя допускать слишком сильного вдавливания крепежей в панели, так как это ведет к их деформации и потере эксплуатационных свойств.
Струбцины не снимают до тех пор, пока не убедятся в надежной фиксации панелей.

Если нет нужных инструментов, свободного времени, уверенности в собственных силах и соответствующих навыков, работу по монтажу сэндвич-панелей лучше доверить специалистам.

Стеновые сэндвич-панели

Стеновые сэндвич панели — это современный материал для быстрого, качественного и легкого строительства применяются для возведения наружных стен и внутренних перегородок. В основном, стеновые сэндвич панели используются в строительстве зданий и сооружений промышленного, торгового и складского секторов, но в последнее время нашли применение в жилищном строительстве. Использование сендвич-панелей для строительства объектов не только уменьшает время, необходимое на возведение сооружения, но и снижает трудовые и финансовые затраты на строительство.

Структура стеновой сэндвич панели

Конструкция стеновых сэндвич панелей имеет трехслойную структуру. Внешние слои состоят из высококачественной оцинкованной стали с полимерным покрытием. Внутренний слой, являясь необходимым элементом тепло – и звукоизоляции, может состоять из различных наполнителей и иметь различные толщины.

Оцинкованная тонколистовая рулонная сталь с полимерным покрытием толщиной 0,5 — 0,7 мм. Применяются различные виды полимерных покрытий, в соответствии с европейским каталогом цветов RAL.
Защитная прозрачная полиэтиленовая плёнка.
Двухкомпонентный полиуретановый клей с высокими адгезивными свойствами
Ламели из минеральной ваты на основе базальтового волокна.
Замковое соединение «Z-Lock».

Размеры стеновых сэндвич панелей

	Панели с минеральной ватой и пенополистиролом	Панели с пенополиуретаном и пенополизоциануратом
Длина сэндвич панелей (м)	1.5 — 20	2-13
Монтажная ширина сэндвич панелей (мм)	1000, 1190, 1200	1150
Толщина сэндвич панелей (мм)	50 — 300	30-220
Толщина металла (мм)	0.5, 0.55, 0.6, 0.65, 0.7	0.45-0.7

Наполнители стеновых сэндвич панелей

В зависимости от назначения и предъявляемых характеристик, внутренний слой сэндвич панелей может состоять из пенополистирола, минераловатной плиты или пенополиуретана.

	Минераловатная плита на основе базальтового волокна — синтетическое волокно, полученное методом расплава минерального сырья — песка и горных пород. По своей структуре схожа с асбестовым волокном, но в отличии от асбеста — безвредна. Обладает прекрасными тепло и звукоизоляционными cвойствами, не горит. Сэндвич панели с утеплителем из минераловатной плиты прекрасно подходят для возведения зданий и сооружений, к которым предъявляются повышенные противопожарные требования.
	Пенополистирол — теплоизоляционный материал, получаемый путем вспенивания полистирола при температурной обработке с добавлением антипирена. Пенополистирол обладает превосходными тепло и звукоизоляционными свойствами, а также экологичностью.
	Пенополиуретан (ППУ) -является одним из самых эффективных теплоизоляционных и экологически чистых материалов, используемых в современном строительстве, лёгкий, но достаточно прочный, обладают очень низкой теплопроводностью (0,019 — 0,03 Вт/(м·K)), малой паропроницаемостью, высокой адгезией практически ко всему — к бумаге, металлу, древесине, штукатурке, рубероиду и многому другому
	Пенополиизоцианурат (PIR) – представляют собой гидротеплоизоляционный материал это бесшовная теплоизоляция из класса пенополиуретанов, достаточно новый утеплитель для сэндвич панелей. Главная особенность пенополиизоцианурата заключается в том, что он имеет повышенную термостойкость и практически не горит. Класс горючести PIR Г2, подтверждаемый пожарным сертификатом

Виды профилирования металлической облицовки стеновых сэндвич панелей

Металлические облицовки стеновых панелей могут быть как гладкими, так и профилированными.

Профиль облицовки может быть разным с внутренней и наружней стороны панели. Гладкий профиль не рекомендуется для сэндвич панелей с большой длиной, т.к. при монтаже легко повредить такую поверхность панели.

Монтаж стеновых панелей

В стоимости работ по монтажу стеновых панелей в проектное положение учтены расходные материалы и метизы для крепления панелей.

Для зашивки швов между стеновыми панелями по диску перекрытия и несущим колоннам используются следующие материалы:

Утеплитель – Изорок Изовент-Л (80 кг/м3). Толщина утеплителя составляет 100 мм
Наружная обшивка – Фиброцементные плиты LATONIT толщиной 6 мм производства ОАО «ЛАТО» (Республика Мордовия)
Парогидроизоляция – Изоспан DM
Метизы для сборки каркаса и крепления фибрита – Метизы германского производства марки WURTH.

В стоимости монтажа учтены затраты на использование грузоподъемных механизмов.

В заключение

Действительно, сэндвич-панели – строительный материал, при помощи которого можно очень быстро и сравнительно недорого возвести утеплённое, качественно отстроенное здание. Главное, учитывать некоторые нюансы, присущие панелям того или иного вида. Что же касается алгоритма действий, то он не слишком сложен, а значит, можно выстроить сооружение «с нуля», совершенно не имея опыта подобной работы. Однако не стоит сразу приниматься за жилой дом, шлифуя на нём навыки. Всё приходит с опытом, а значит, для начала можно обойтись возведением обычного гаража или складского помещения. Ну а когда придёт уверенность, можно попробовать отстроить и жилище. Тем более, что ассортимент такого материала на строительных рынках очень широк.

Сэндвич-панели применяются сегодня повсеместно ФОТО: remontnik.ru

И ещё одна большая просьба. Не забудьте оценить сегодняшнюю статью. А мы, напоследок, предлагаем вашему вниманию видеоролик по теме, который дополнит всё, о чём было рассказано выше.

Watch this video on YouTube

Предыдущая СтроительствоЖидкая резина для гидроизоляции — как использовать чудо-материал
Следующая СтроительствоСкрепляя швы стальные на века: всё, что нужно знать про электроды для сварки новичку и профессионалу
