Монтаж плит и панелей isoplaat и isotex

2 Правила монтажа плит ISOPLAAT

В каркасном домостроении ISOPLAAT используется в качестве материала, перекрывающего мостики холода. Дело в том, что стойки каркаса изготовлены из дерева, которое обладает более высокой теплопроводностью, чем уложенный между опорами утеплитель (пенопласт или минеральная вата).

Поэтому сам каркас представляет собой комплекс мостиков холода, которые нужно перекрывать с помощью оптимальных по характеристикам листовых материалов. В этом отношении ISOPLAAT является наиболее выигрышным вариантом по нескольким причинам:

невысокая стоимость;
легкий вес, обеспечивающий простоту монтажа;
податливость к обработке.

2.1 Монтаж

Перед использованием плиты на несколько дней оставляют в комнате, где будет ремонт. Это позволит стройматериалу выровнять влажность до уровня характерного этому помещению.

К деревянной поверхности монтируется гвоздями, шурупами с плоскими шляпками, строительными скобами. Между элементами делают зазор 2 мм.

Скобы для крепления

На обрешетку крепят строительными скобами, гвоздями. Шаг определяет толщина плиты:

плита 12 мм требует выполнения шага в 30 см;
изделие 25 мм – 60 см.

Гвозди забивают по периметру листа через 10-15 см.

Внутренняя обшивка

Важно подготовить поверхность к укладке материала. Убирают выступающие части, заделывают впадины, сколы, щели

Чтобы предотвратить появление плесени, стены и пол покрывают антисептическим средством.

Листы шпаклюют, покрывают грунтовкой с обеих сторон.

Окраска

Монтируют с зазором 10 мм от пола. Потом его заполняют монтажной пеной, герметиком. Обшивают дверные, оконные проемы цельными плитами. Расстояние между изделиями 10 мм.

Швы заделывают шпаклевкой, армируют стекловолоконной лентой. Стыки герметизируют, запенивают. Шляпки гвоздей, саморезов заделывают шпаклевкой.

Если крепят строительной пеной, её наносят на весь лист. Плотно прижимают, контролируя горизонтальность. Если дополнительно применяют гвозди, строительные скобы для крепления, пену наносят по контуру плитки на расстоянии 1 см от края.

«Шип-паз»

Наружная обшивка

Монтаж снаружи здания выполняется в вертикальном положении. Обшивают дом в направлении длины плиты.

Технология установки каркаса заключается в использовании рамочных стеллажей с шагом 60 см. В результате плита располагается между тремя столбами. Изоплат удобно крепится. Не нужна резка листов.

Крепят ветро- и теплозащитные панели на саморезы, гвозди. Лучше использовать саморезы. При ударе молотком повреждается целостность пластины. Самонарезающиеся винты это исключают.

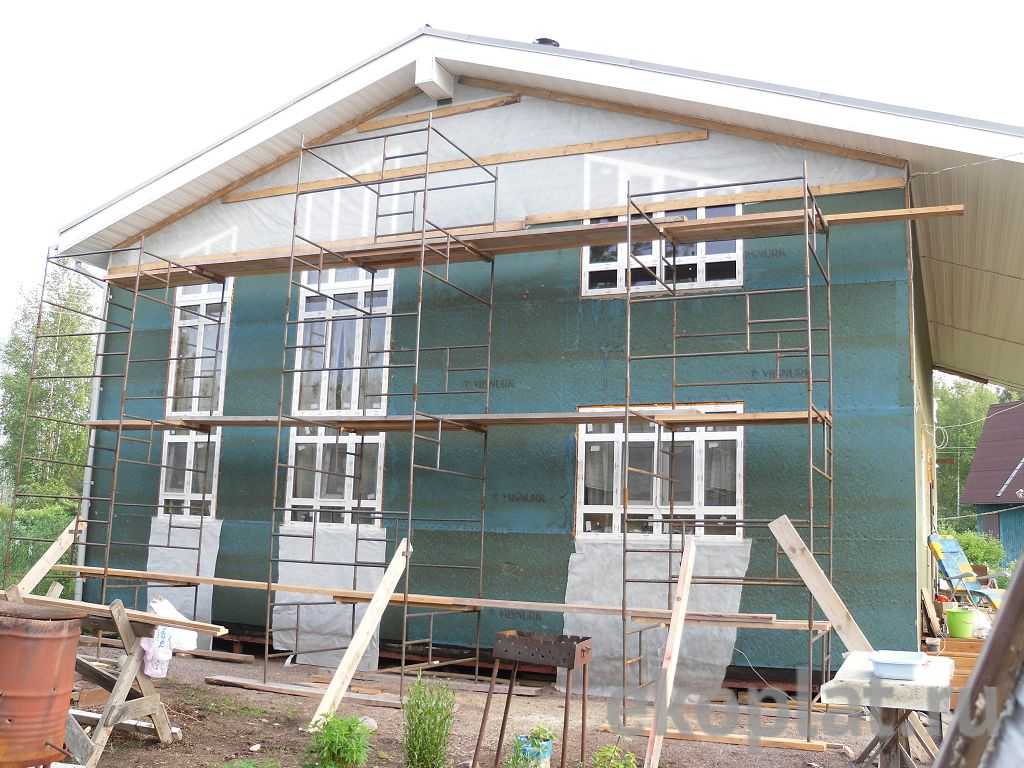

Наружная обшивка фасада здания

Если будет нанесена декоративная штукатурка, изделие крепят с шагом 15 см, к стойкам каркаса. Этот метод применяется не часто. Монтаж вентилируемого фасада производится над ветровыми стеклами. Дополнительное крепление обеспечивается наличием деревянных блоков. Они упаковываются поверх плит, предназначенных для фасада здания. Изоплату достаточно фиксации в трех местах на каждой стойке.

Крепят панели строительными зажимами длиной 32 мм

Если толщина плит 12 мм, обратите внимание на гвозди, винты длиной 40 мм. Для изделий толщиной 20 мм, параметр увеличивается до 75 мм

Если не уверены, купите специальную планку. На ней обозначены места креплений каждые 15 см. Крепёж панелей выполняют к лучу нижней рамы, где будут монтировать лист материала.

Крепление листов снаружи дома

Укладка изоплата на пол

При монтаже на пол, между стеной и изоплатом оставляют зазор 5-10 мм. Специалисты выдерживают это расстояние, вставляя обрезки материала между стеной и подложкой. После укладки их удаляют.

Зазор

Монтируют черновую подложку на пол под углом 45 градусов относительно финишного покрытия. Это нужно для исключения совпадения зазоров подложки и ламината. Между плитами делают зазор 1-2 мм. Крепление к основанию выполняют на клей, гвозди, строительные скобы.

Финишное напольное покрытие ламинат, паркет, выполняют на хвойную подложку.

Пошаговая инструкция по монтажу плит ISOPLAAT

Наружное утепление стен

С применением наружной обрешетки и сайдингом

Обшивка каркасного дома

Шаг 1. Разметка.

На балках нижней обвязки по всему периметру дома проводят линию, которая послужит ориентиром для установки плит. Разметку выполняют с помощью пузырькового строительного уровня, угольника, карандаша или маркера.

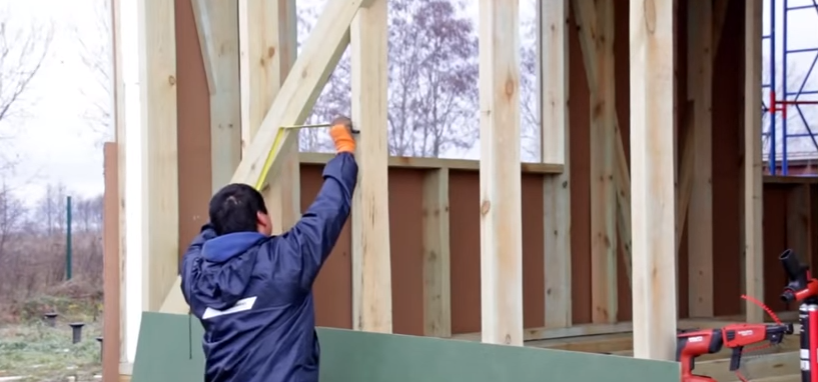

Ведем разметку рулеткой и уровнем

Шаг 2. Разметка точек крепления плит.

Если поверх «Изоплаата» планируется устройство облицовочной отделки материалом, не требующим устройства каркаса (оштукатуривание, «мокрый фасад»), на каждом полотне делают метки на расстоянии 15 см, что соответствует точкам крепления плит к стойкам каркаса. Разметку наносят постепенно, по мере того, как будет установлена очередная панель.

Шаг 3. Установка плит.

Монтаж панелей ведут от угла дома. Плиту устанавливают так, чтобы ее нижняя кромка располагалась вдоль линии разметки, нанесенной в шаге №1. Длинная сторона панели должна примыкать к угловой стойке каркаса.

Плиту придерживают и крепят сначала в середине, затем – по обеим сторонам от нее. Количество точек крепления зависит от дальнейших планов по облицовке фасада.

Монтаж Изоплата на каркасный дом, стена

Крепление плиты

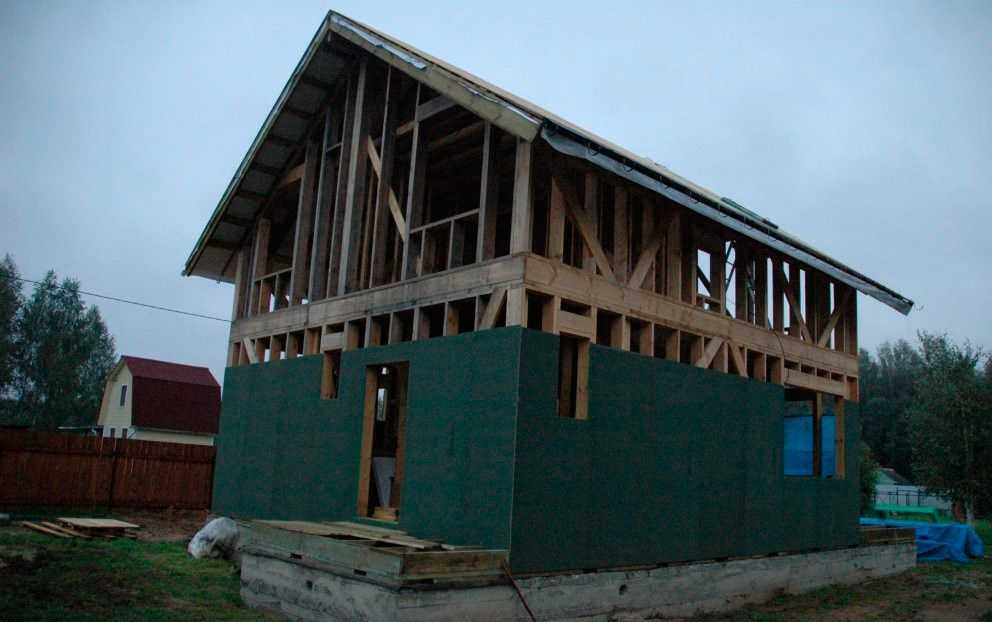

Обшивка каркасного дома плитами Изоплаат

Шаг 4. Дальнейшая установка плит.

Панели стыкуют друг с другом не вплотную, а с зазором в 2-3 мм. Эта небольшая щель необходима для компенсации изменения геометрических размеров полотен, обусловленных воздействием окружающей среды.

Шаг 5. Герметизация стыков.

Для закрытия щелей между панелями используют либо влагостойкую и морозостойкую монтажную пену, либо влагостойкий силиконовый герметик. После застывания пены и герметика, излишки этих заполнителей срезают ножом.

Фото — обшивка каркаса листами Изоплата

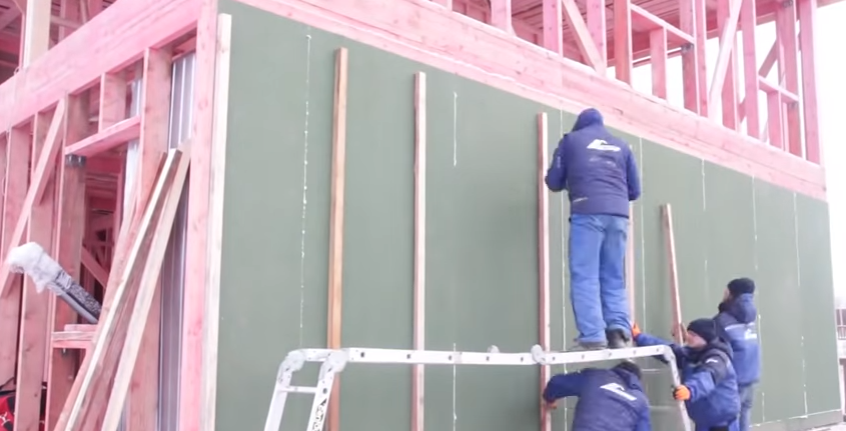

Установка реек под чистовую отделку

Монтаж плит на втором этаже

Поверх плит «Изоплат» крепят ЦСП

Обшивка оконных и дверных проемов плитами ISOPLAAT

Шаг 1. Раскройка панелей.

Нарезку полотен выполняют в соответствии с конструкцией эксплуатируемого здания или проектом строящегося. Нарезка плит осуществляется с помощью электролобзика, оснащенного пилкой с мелким зубом, или ножовки.

Шаг 2. Обшивка проемов плитами «Изоплат».

Для обшивки оконных и дверных проемов применяют те же правила монтажа, что и при обшивке стен. Панели устанавливают на расстоянии 2-3 мм друг от друга. Внешние кромки плит должны точно повторять линии проемов. То есть, панели крепят вровень с соответствующими гранями досок или брусков, которые формируют проем.

Шаг 3. Герметизация стыков.

Заделка щелей между плитами выполняется аналогичным образом: с помощью монтажной пены или силиконового герметика.

Бескаркасный метод обшивки плитами ISOPLAAT

Если стена дома не деревянная, а кирпичная или бетонная, можно использовать бескаркасный метод крепления плит «Изоплат». Но возможность его применения предоставляется только в том случае, если несущее основание имеет ровную поверхность. Допустимые перепады глубин и высот – в пределах нескольких миллиметров.

Это требование выполнимо чаще всего при внутренней отделке помещений тепло- и звукоизоляционными панелями. Поэтому бескаркасный метод фиксации плит «Изоплат» крайне редко используют для наружной обшивки дома. Но если такая возможность имеется, для монтажа можно использовать предложенную инструкцию.

Шаг 1. Выбор клея.

Для фиксации древесно-волокнистых плит «Изоплат» можно использовать влагостойкое и морозостойкое связующее. К таким относят: клей «Церезит СТ 190» и «Баумит Стар Контакт».

Ceresit CT 190

Baumit StarContact

Панели можно приклеивать и с помощью монтажной полиуретановой пены «Макрофлекс», «Пеносил» и аналогов.

Монтажная пена Макрофлекс

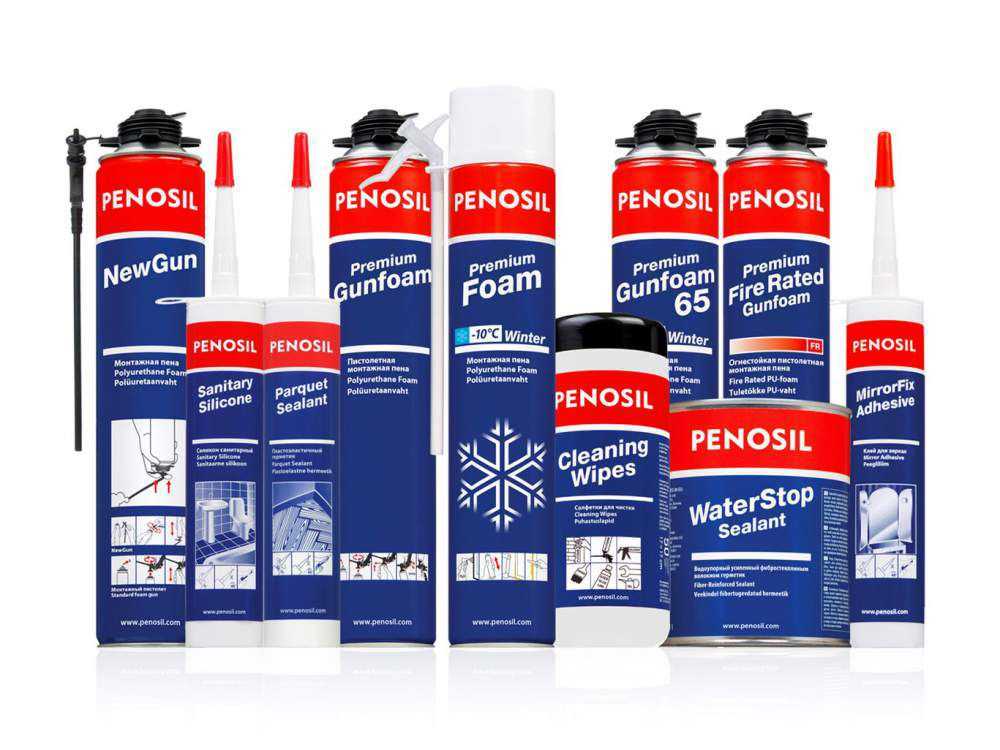

Профессиональная монтажная пена Penosil

Шаг 2. Нанесение клея.

Для нанесения и распределения клея используют зубчатый шпатель. От края листа отступают 25-30 см и наносят полосу клея толщиной 0,3-0,5 см. Отступают еще 20-25 см и наносят следующую полосу связующего. Клей должен находиться на шероховатой стороне плиты и на той области стены, на которую будет устанавливаться панель.

Шаг 3. Фиксация плиты на стене.

После установки плиты к стене, ее нужно на некоторое время (указано в инструкции производителя клея) плотно прижать. При наружной обшивке стен дома для этой цели можно использовать длинные доски, которые устанавливают под углом к панели «Изоплат» так, чтобы торец доски вплотную упирался в стену.

Завершающий этап монтажа – герметизация стыков. Для этой цели традиционно используют монтажную пену или силиконовый герметик.

Ветрозащита ISOPLAAT (изоплат) 12 мм

Теплоизоляция фасада

Советы и рекомендации

Конечно, когда речь
заходит о выборе шумоизоляции, то каждый старается подобрать такой материал,
который выполнить свое прямое предназначение с максимальной эффективностью.
Кроме того немаловажным критерием считается и стоимость материала. Рассматривая
все предпочтения можно с уверенностью заявить, что изоплат – это именно та
звукоизоляция, которая подойдет покупателю по всем критериям выбора.

Сегодня выполнить
работы по звукоизоляции помещения несложно, и все виды процессы можно сделать
самостоятельно, не привлекая специалистов или мастеров. Не имеет значения,
обеззвучка проводится с квартирой или офисным помещением, экологически чистый
материал позволит защитить строение от различных видов шума с максимальным
эффектом, при этом, не навредив здоровью и самочувствию жителей.

Преимущества и недостатки

Выбор в пользу строительного материала ISOPLAAT осуществляется за счет следующих преимуществ:

Материал экологически чистый, природного происхождения.
Высокий уровень тепло- и звукоизоляции при сравнительно небольшой толщине.
Древесное волокно «дышащее», то есть пропускает пар наружу.
Позволяет увеличить жесткость конструкции.
Может оставаться без финишной отделки от 1 месяца до года.
Обеспечивает хорошую защиту от ветра и проникновения холодного воздуха, так как разрывает «мостики холода».
Простота обработки и установки.
Материал известного европейского строительного бренда.
Используются как для внешней, так и для внутренней отделки.

С увеличением объема использования Изоплат были выявлены следующие недостатки:

При воздействии высокой атмосферной влажности материал теряет прочность, поэтому не следует оставлять панели на открытом воздухе.
Декоративную отделку внутри помещения лучше доверить профессионалам.
Высокая стоимость материала.

Свойства и характеристики ISOPLAAT

Шум в квартире может
негативно отражаться не только на качестве сна, но также настроении и здоровье.
Как показывает практика, постоянные шумы не дают человеку хорошо отдохнуть, что
приводит к переутомлению и нервным срывам. Исключить все проблемы можно одним
махом, если использовать качественную шумоизоляцию. Материал должен создать
комфорт в доме, защищая от посторонних звуков. Шумоизоляционные плиты изоплат
предназначены для снижения ударных и воздушных шумов, что идеально подходит для
квартиры в многоэтажном доме.

Изоплат – это материал
создан на основе древесной щепы. В процессе производства древесные отходы
измельчаются до ворсинок, после чего водой смачивают и формируют древесное
полотно. После термической обработки полотно становится ковром обладающим
звукоизоляционными свойствами. При изготовлении изолирующего материала не
используются синтетические добавки, все изготавливается из натуральных
компонентов. В качестве клея используется древесная смола, именно по этой
причине основным сырьем для изоплата являются отходы хвойных пород.

@Isoplaat

На выходе
производственного процесса получаются звукоизоляционные плиты, имеющие одну
сторону шероховатую на ощупь, а вторую совершенно гладкую. Стоит отметить, что
шероховатая сторона плиты применяется для лучшей сцепки с клеем, а вторая
предназначена для финишного декоративного слоя. Материал поступает покупателям
разной толщины, что позволяет максимально точно выбрать подходящее изделие. Что
касается длины и ширины плиты, то она стандартная и составляет 2700*1200
миллиметров. Толщина плит может быть: 10, 12 и 25 миллиметров. В зависимости от
характеристики помещения можно подобрать оптимальное решение.

Монтаж
звукоизоляционных плит изоплат производится каркасным и бескаркасным способом,
при этом все работы можно выполнить самостоятельно, не обращаясь за помощью к
специалистам. Если квартира имеет небольшие размеры, то желательно воспользоваться
бескаркасным способом монтажа, так как дополнительная конструкция загромоздит и
без того небольшое пространство. Если используется бескаркасный монтаж, то
плиты наклеиваются непосредственно к поверхности стены, и потолка. В случае
шумоизоляции напольного покрытия, то материал может быть применен в качестве
плавающего пола.

@Isoplaat

Для монтажа
звукоизоляционных плит изоплат подойдут различные поверхности:

Бетонная
стена;
Кирпичная
перегородка;
Деревянная
поверхность.

Придерживаясь
рекомендаций по монтажу, все виды работ будут выполнены быстро и качественно.

Если монтаж
звукоизоляционных плит предусматривается на деревянную обрешетку, то фиксацию
можно сделать при помощи скоб и саморезов. В случае монтажа непосредственно на
поверхность, то подойдет строительная пена или специальный клей.

Что такое Изоплат?

Если говорить кратко, то Изоплат мягкая древесноволокнистая плита, сокращенно обозначаемая МДВП. Изготавливается она из волокон хвойных пород древесины. Страна производства – Эстония, производитель — Skano Fibreboard.

До того, как древесина станет плитой, ее ждет несколько стадий обработки. Сначала исходный материал – щепу ошпаривают паром и размягчают в горячей воде. После этого ее перетирают, получая жидкую волокнистую массу, и наливают на полотно конвейера. Вакуумными насосами из древесного «ковра» удаляют избыточную влагу, подвергают горячему прессованию и сушат в туннельных камерах. Последний этап – резка на стандартные листы толщиной от 4 до 50 мм.

Производители утверждают, что технология Isoplaat не использует клей. Волокна в плитах соединяет природный полимер – лигнин. Он содержится в любой хвойной древесине и активируется в результате сильного нагрева и давления.

А теперь посмотрим, где используется данный материал и какими свойствами он обладает.

Не все то, что зеленое – изоплат или подделки под него

Помните, в начале статьи я писал, что “изоплат” стал уже именем нарицательным и этим стали пользоваться недобросовестные поставщики? Пришла пора рассказать и об этом. Не так давно на рынке появились плиты МДВП с характерным зеленовато-синим покрытием и размером 1200х2700, толщинами 10/12/15/19 мм.

Некоторые продавцы пытаются продавать эти плиты как изоплат. Умышленно или нет, я не знаю. Но факт есть факт. Некоторые, более честные, продают их под другим названием – Steico QZ или Steico Q2, Q1Z, Q2Z и, возможно, как-то еще, говоря о том, что это “аналог”.

Как-то раз мне прислали коммерческое предложение на покупку этих плит. Цена – очень заманчивая, ощутимо дешевле изоплата. Производство – известный польский концерн Steico, к продукции которого я отношусь с большим уважением. Попросил у приславшего предложение показать мне технические характеристики этих плит. В ответ получил отказ и какой-то витиеватый ответ из серии, что “данные предоставляются польским производителем по спецзапросу”.

Переписка с менеджером, предлагавшим “аналог” изоплата. На последней фразе диалог закончился. Видимо, менеджер решил, что я не “заинтересован реально” и показывать мне характеристики нет смысла.

Как не трудно понять из переписки – позиция очень простая. “Пипл хавает”, а на остальное нам наплевать. Не хотите – не ешьте.

Вот только, волею судеб, у меня были контакты непосредственно Надежды Муля, в то время помощницы директора по продажам в страны Восточной Европы концерна Steico. Написал ей запрос, на что тоже получил уклончивый ответ, что “эти плиты производятся специально для российского дилера с запрошенными им характеристиками, обратитесь к нему”.

Ответ Steico на запрос, что из себя представляют плиты QZ

Вот такой вот замкнутый круг: “Я не я, корова не моя”. Русские отправляют к полякам, поляки к русским и все что-то темнят. При том, что на официальном сайте Steico такой продукции нет. Добавим к этому демпинговую цену и нехорошие выводы напрашиваются сами собой. Чудес на свете не бывает – на чем-то 100% сэкономили.

Я не знаю, на чем точно, но то, что сэкономили – факт, образец таки я получил и “помучал”. Даже тактильно, плита более рыхлая и сопливая, чем изоплат. Легко ломается даже в сухом состоянии. Если оригинальный изоплат 12 мм не может похвастаться высокими показателями, то страшно и представить , чего ожидать от этих QZ 10-15 мм. Особенно во временной перспективе.

Вот что происходит с “аналогом” изоплата Steico QZ уже после 3 циклов заморозки- разморозки

Интереса ради несколько раз намочил и заморозил образец. Уже через пару циклов он начал расслаиваться и разваливаться. В общем – действительно эконом-вариант. Нужен он вам или нет, решайте сами. Но учтите, к изоплату он не имеет никакого отношения, да и к продукции Steico (к которой я отношусь с уважением) – весьма опосредованное. И помните, что скупой платит дважды.

Как отличить его от изоплата? Есть 3 способа.

Тактильно Steico Q2 (QZ) более хлипкий и мягкий.
На поверхности Steico QZ видны грубые волокна “бревна”, сами волокна крупные.
На оригинальном изоплате есть напечатанное слово Skano или Isoplaat – правда, не на всех плитах, но если вы берете хотя бы десяток, то на нескольких точно будет.

Виды плит ISOPLAAT

Из древесно-волоконных полотен изготавливают три вида готовых к эксплуатации изделий:

звуко- и теплоизоляционные плиты для внешней отделки дома;
ветрозащитные плиты;
универсальные плиты с соединением торцов методом «шип-паз».

Для наружной отделки зданий используют первые два вида этого материала: ветрозащитный и теплоизоляционный. Каждый из них обладает слоистой структурой, прочен и долговечен.

Технические характеристики тепло-звукоизоляционных плит ISOPLAAT

ISOPLAAT этого вида выпускают толщиной 8, 10, 12 и 25 мм. Основная функция этих плит – теплозащита. Ее характеристики следующие:

у плит толщиной 8, 10 и 12 мм теплопроводность составляет 0,053 Вт/м2*°С;
у плит толщиной 25 мм – 0,045 Вт/м2*°С.

Мягкая древесно-волокнистая плита Изоплат ISOPLAAT – универсальный отделочный и изоляционный материал

Показатель теплопроводности показывает, какое количество тепла данный материал пропускает на 1 м2 своей площади при перепаде температуры в 1°С. Исходя из представленных данных, можно сделать вывод, что теплозащитные плиты ISOPLAAT по своим характеристикам близки к волокнистым теплоизоляторам.

Тепло-звукоизолирующая плита ISOPLAAT

По этой причине в регионах с мягким климатом они могут выступать в роли основного теплоизоляционного материала. Но для районов с холодными зимами одного «Изоплата» для защиты дома будет недостаточно. Или же потребуется укладывать двойной или тройной слой этого материала.

Оптимальный вариант обшивки каркасного дома плитами ISOPLAAT:

внешняя отделка;
внутренняя отделка;
внутри каркаса пенопластовый или волокнистый утеплитель.

При таком подходе к использованию плит «Изоплат» энергоэффективность здания будет безупречной. То есть, в зимний период для обогрева такого дома потребуется наименьшее количество ресурсов. Летом такие стены хорошо удерживают прохладу внутри помещений.

Еще один важнейший показатель этого вида «Изоплата» – коэффициент звукопоглощения. Если эта характеристика является основным критерием выбора материала, следует понимать, что эффективность звукопоглощения зависит от толщины плиты. Чем она больше, тем более высок показатель звуконепроницаемости.

Видео — Физико-механические характеристики плит Изоплат(Isoplaat)

Характеристики плит указаны в таблице.

Материал, толщина (мм)	Коэффициент звукопоглощения (Дб)
Плита 8 мм	17
Плита 10 мм	19
Плита 12 мм	21
Плита 25 мм	26

Технические показатели ветрозащитной плиты

Для лучшего понимания значимости показателя звукоизоляции можно привести такой пример: уровень громкости разговора между людьми составляет 50 ДБ, плач ребенка – 70 ДБ, громкость работы отбойного молотка – 212 Дб, шепот человека на расстоянии 1 м – 25 Дб. Используя для обшивки дома плиты «Изоплат», можно снижать коэффициент звукопроницаемости стен до 50%.

Химический состав

Технические характеристики ветрозащитных плит ISOPLAAT

Ветрозащитные плиты «Изоплат» имеют свою особенность: обе стороны полотен обладают темно-зеленым цветом. Это специальная маркировка, предусмотренная производителем, и необходимая только для того, чтобы можно было сразу понять, к какому виду плит относится данный материал. Стандартные параметры плит:

толщина 12 или 25 мм;
размеры 2700х1200 мм;
прямая кромка по всему периметру полотна.

Isoplaat — высококачественная, ветрозащитная плита из натуральных материалов

Основное отличие ветрозащитных плит от теплозащитных заключается в том, что первые пропитаны парафином на всю толщину листа

Это обеспечивает высокий коэффициент влагостойкости, что крайне важно для внешней отделки здания. Поэтому такой материал можно безбоязненно использовать в обшивке каркасного или иного другого дома

С помощью ветрозащитных плит «Изоплат» можно с легкостью сделать из старой дачи комфортабельный дом для всесезонного проживания. Установленные на стены полотна можно покрывать штукатурным раствором или монтировать поверх них вентилируемый фасад.

Цены на различные виды плит ISOPLAAT

Плиты ISOPLAAT

Что выбрать. Аналог Белтермо или Изоплат?

Белтермо – появился на строительном рынке сравнительно недавно. По определению, это отличный аналог Изоплата. Оба материала выполняются из хвойной древесины (содержание 100%), обладают высокими показателями тепло и звукоизоляции. Поэтому неудивительно, что утеплители часто сравнивают между собой.

Сразу уточним, что ключевых отличий в технических характеристиках нет. Единственный нюанс, Изоплат обладает большей плотностью: 240 кг/м3 против 200 кг/м3 у Белтермо. Соответственно материал имеет высокую устойчивость к динамическим нагрузкам, не будет деформироваться под воздействием влаги.

Ещё одним отличием является цена. Изоплат – европейский продукт, выпускаемый финской компанией. Ближайшая производственная линия находится в Эстонии. Белтермо – продукция белорусских производителей, создаваемая по европейским технологиям.

Ветрозащитные плиты Изоплат

Наверное, это самая известная продукция Изоплата. Ее еще часто называют “скандинавской” ветрозащитной плитой. Потому что применение парафинизированных плит МДВП для наружной обшивки каркаса традиционно весьма распространено в странах Скандинавии и Северной Европы. А Skano Isoplaat крупный игрок на этом рынке, особенно после того, как концерн поглотил финского производителя МДВП Finnish Fiberboard Company.

Почему плиты так популярны у скандинавов и в чем ее плюсы? Потому что мы одним ударом убиваем сразу несколько зайцев:

Обеспечиваем ветрозащиту и непродуваемость стены. Вопреки некоторым маркетинговым материалам ветрозащитные характеристики обеспечиваются не плотностью материала, а показателем его сопротивления продуванию потоком воздуха. Для изоплата (как, впрочем, и для другого МДВП) этот показатель составляет более 100, что является очень хорошим показателем.
Высокая паропроницаемость. Коэффициент Sd – это показатель сопротивления диффузии пара с учетом толщины материала, измеряется он в метрах, например, у воздуха этот показатель 1 м. Чем меньше цифра – тем больше пара пропустит материал. У изоплата 25 мм Sd равен 0,12, а у популярного в каркасном домостроении OSB этот показатель 2.7 у плиты 9 мм! То есть плита Изоплата 25 мм в 22 раза более паропроницаема, чем ОСП 9 мм!

Именно высокая паропроницаемость изоплата позволяет сделать более правильный и дуракоустойчивый от строительных ошибок “пирог” каркасной стены. Правда, тут есть один момент: скандинавский “пирог” с высоким паропроницанием наружного слоя хорошо работает именно в условиях севера и северо-запада. Когда лето не сильно радует жарой и продолжительностью. Чем дольше и чем жарче лето, тем крепче надо думать над применением подобных материалов снаружи. Лично я считаю, что даже для регионов с резко-континентальным климатом (суровая зима и жаркое лето) лучше подойдет американский “пирог” с ОСП снаружи.
Дополнительная теплоизоляция. Коэффициент теплопроводности у изоплата 0,049, а, например, у базальтовой ваты Роквул 0,036-0,41. Если учесть, что у сосны этот показатель 0,1, то, по сравнению с ней, плита Изоплат – это практически 100% утеплитель. Конечно, даже самая распространенная плита 25 мм не внесет большого вклада, если общее утепление 150-200 мм. Но! Установленная снаружи она перекроет мостик холода по дереву каркаса, обеспечив своего рода терморазрыв. А это уже хорошая прибавка к теплоизоляции здания.
Конструктивная жесткость. Ни одна МДВП, в том числе и изоплат, официально не является конструкционной плитой и по жесткости не сравнится с тем же OSB. Но, тем не менее, она вполне себе неплохо выполняет роль конструктивного элемента вкупе с другими элементами стены – наружной обшивкой, внутренней обшивкой и т. п. Обусловлено это тем, что плита в конструкции работает на излом в продольной плоскости, а не поперечной. А сломать так изоплат – не такая уж простая задача. К тому же за счет своей мягкости он очень плотно прилегает к каркасу, то есть пятно контакта с каркасом у него намного лучше, чем у жестких материалов. Поэтому мое мнение, что плиту 25 мм и выше вполне можно использовать для обеспечения жесткости конструкции и без дополнительных укосин. Это подтверждает и скандинавская практика – на фото финских каркасов в МДВП укосины встречаются достаточно редко.
Эксплуатационная надежность. Плита в отличие от пленок / мембран сохраняет свои габаритные размеры и свойства в течение всего срока жизни дома во влажном холодном климате. Недостаток мембран и пленок – старение от УФ-излучения, механические повреждения, растягивание со временем. Поэтому можно сказать, что даже изоплат 12 мм в плане долговечности будет получше мембран.
Теплоемкость. Это свойство особенно нравится немцам, которые используют массивные плиты МДВП и внутри и снаружи. Грубо говоря, МДВП накапливает или удерживает в себе тепловую энергию. А за счет распределения тепла по всей плите плита удерживает тепло очень долго. Энергоемкость МДВП и изоплата 2.1 Дж/(кгK), тогда когда у минераловатных утеплителей она не превышает 1 Дж/(кгK). При условии, что плотность МДВП и, соответственно, ее вес, многократно превышает вес минеральной или базальтовой ваты, то реальная разница в теплоемкости будет весьма значительной. Правда, в нашем климате это свойство более актуально для использования МДВП внутри здания, а не снаружи.

Область применения

Обшивки нашли широкое применение в области домостроения. Наиболее распространены следующие способы применения ISOPLAAT:

Возведение каркасных домов. Различные строительные компании используют при этом ветрозащитные панели. Они могут устанавливаться как снаружи каркаса, так и внутри конструкции, обеспечивая еще большую тепло- и звукоизоляцию. Стоит отметить, что при установке на каркас, лист может изогнуться, особенно при высоком уровне влажности воздуха.
Ремонт и улучшение деревянных и каменных домов. Обновить старый каменный или деревянный дом можно при помощи ветрозащитной обшивки, при этом удаляется слой старой декоративной отделки, укладывается ISOPLAAT, а поверх него – внешняя отделка типа сайдинга или вагонки. В такой ситуации улучшается звуко- и теплоизоляции.
Теплоизоляция крыши. Кровельные плиты обладают теми же свойствами что и ветрозащитные, при этом нарезаны более мелкими кусками и их края профрезированы (шпунт-паз), что дает возможность устанавливать обшивку на каркас или кровельную систему. При использовании обшивки улучшается также звуконепроницаемость и термоизоляция.
В качестве подложки. Панели могут служить основанием для деревянного паркета, паркетной доски или ламинированного паркета. Подложки отлично зарекомендовали себя при настиле новых полов или ремонте старых. Лист необходимо укладывать на сухие поверхности, такие как деревянный каркас или бетонная стяжка. Такой материал не подвержен деформации и сглаживает неровности пола. Пол становится существенно теплее, что только улучшает комфортабельность дома.
В квартирах и офисах. Возможно использование во внутренней отделке многоквартирных домов и офисов. Благодаря этому достигается значительное утепление помещений, а также снижается звукопроницаемость.
В качестве декоративной отделки. На основе материала ISOPLAAT создаются стеновые панели с декоративной отделкой. Такое решение упрощает внутреннюю отделку помещений. Плиты для декоративной отделки стен покрываются высококачественными обоями или льняной тканью.

Монтаж на кровлю Универсальной плиты ИЗОПЛАТ шип-паз

В конструкции кровли универсальная плита ИЗОПЛАТ шип-паз кроме обычных функций ветро- и гидрозащиты дополнительно выполняет бесшовное утепление по всей площади, утепление мостиков холода, непосредственно деревянных стропил, и самое важное для мансарды — даёт эффективную звукоизоляцию от осадков, оберегая сон домовладельцев. Также за счет высокой энергоёмкости плита защищает мансарду от летнего перегрева

В конструкции кровельного пирога универсальная плита ИЗОПЛАТ шип-паз занимает место ветро- гидроизоляционного слоя.

Порядок работ

1. Закрепить плиты непосредтсвенно на стропила снизу вверх, горизонтальными рядами. Монтаж начинается с нижнего ряда слева направо (рис. 1). Шип смотрит вверх. Один лист должен перекрывать не менее двух стропил. По окончании обшивки первого ряда отрезанный кусок крайней плиты идет в начало второго ряда (рис. 2). Вертикальные стыки соседних рядов смещаются с перевязкой (по типу кирпичной кладки).

2. Установить обрешетку. Крепление обрешетки производится сквозь Изоплат к стропилам.

3. Дальнейшие работы производятся в обычном порядке в зависимости от выбранного кровельного материала. Две типовые схемы с гибкой (мягкой) черепицей и металлочерепицей представлены ниже.

Установку черепичы рекомендуется производить сразу же после монтажа ИЗОПЛАТ. Если вдруг произошла непредвиденная задержка в ходе работ, следует укрыть кровлю обычной полиэтиленовой пленкой, закрепив её к обрешетке.

ВАЖНО

Между ветро- гидрозащитным слоем и кровельным материалом (черепицей) необходимо устраивать вентилируемый зазор (продух) для выхода влаги из конструкции кровли.

Таблица со значениями

Наклон кровли — не менее 20 градусов

Расстояние между стропилами — 600-700 мм

Вентилируемый зазор — не менее 20 мм

Крепеж — гвоздь Fe/Zn не менее 3х70 мм

Отступ от края — 35 мм (чтобы не повредить шип-паз)

Шаг крепежа — по краю 100-150 мм, по центру 200 мм

Расход крепежа — 18 шт./лист

Герметизация крайних стыков — битумно-каучуковая лента, полиуретановый герметик

Особенности плит «Изоплат»

Основной интерес вызывают свойства «Изоплат» по отношению к изменению уровня влажности. Плиты отличаются высокой гидрофобностью, т.е. способны быстро впитывать влагу, становясь мягкими и гибкими. При этом они не разваливаются, а сохраняют пластичность. Примечательно, что после высыхания панели выравниваются, и их форма не изменяется.

Любой проект каркасного дома предусматривает создание теплозвукоизоляции. Использование ветрозащитной пленки обойдется дороже, чем МДВП, и это важная, но не единственная причина выбрать древесный утеплитель. Из других его преимуществ отметим следующие:

Всесезонность установки. Монтаж «Изоплат» проводится в любое время года, независимо от погоды. Единственным условием при повышенной влажности является соблюдение определенного расстояния между плитами. К примеру, для закрепления пленки, защищающей от ветра, следует обязательно проклеивать швы при помощи специальных лент. Их использование возможно только при температуре выше нуля.

Прочность крепления. Благодаря мягкости плит во влажную погоду, обеспечивается прочное сцепление со стойками здания, поскольку они прилегают более плотно. Для достаточной жесткости каркаса можно использовать листы МДВП от 12 до 24 мм толщиной, обходясь при этом без монтажа укосин.
Надежность утепления. Плиты МДВП создают хорошую защиту от холода. Их можно использовать для монтажа как наружной, так и внутренней обшивки. Листы «Isoplaat» в качестве утеплителя получили высокую положительную оценку специалистов из Северной Америки, Канады и ряда скандинавских стран.
Эффективность шумоизоляции. Создание обшивки из древесного слоя способствует усилению защиты от сторонних звуков. Для достижения индекса в 20 Децибел достаточно обшить дом МДВП толщиной в 12 мм.
