Как выполняется установка батарей отопления

Установка крепления радиатора

Когда радиатор будет приобретен, можно начинать его устанавливать, но для этого нужно правильно выбрать место, куда будет крутиться крепеж.

Если стены изготовлены из гипсокартона используются специальные дюбели «бабочка», если стены из гипсовых или шлаковых блоков, то нужно использовать пластиковые дюбеля. Для стен из кирпича и бетона нужно использовать металлические анкера. Запрещено пристреливать кронштейны радиатора строительным пистолетом.

Примечание. Для стен из гипсокартона на стадии их монтажа, лучше (нужно) заложить в конструкцию гипсокартона силовые направляющие в местах крепления радиаторов.

После подбора крепежа, делается разметка, далее высверливаются отверстия под крепеж радиатора, забивают выбранный крепеж и прикручивают подвесы радиатора.

Есть мнение, что радиаторы нужно устанавливать с небольшим наклоном, чтобы избежать образования воздушных пробок. Оно ошибочно. Наклон не избавит от пробок, а приведет к нарушению циркуляции теплоносителя и снизит тепловые показатели системы. (СНиП 3.05.01-85 «Внутренние санитарно-технические системы»)

Высверливать отверстия для крепежа следует тем же размером сверла, что и само крепление, а также крепление должно плотно входить в стену. После того как дюбель будет вставлен, его обязательно обсаживают (забивают до упора).

Все планки (кронштейны) из комплекта нужно расположить на своих местах и фиксировать их нужно болтами, которые также идут в комплекте. Чтобы закрутить эти болты можно использовать разводной ключ и плотно усадить их в стену.

Основные тонкости работы

Тип системы отопления играет немаловажную роль во всей работе. При однотрубном отоплении будет необходим байпас, позволяющий при необходимости отключать отдельные участки отопительной системы. Для работы по крепежу радиаторов потребуется подготовить все необходимые инструменты и материалы:

• заглушки и пробки;
• дюбели;
• краны и кронштейны;
• строительный уровень и перфоратор.

Во время крепления радиаторов к стене следует придерживаться некоторых правил, позволяющих сделать работу максимально качественно. В первую очередь необходимо соблюдать следующие размеры:

Обязательно следует учитывать расстояние конструкции от рядом располагающихся поверхностей. Так, пространство от пола до радиатора должно оставаться не менее десяти сантиметров. Примерно такое же расстояние должно выдерживаться от батарей до подоконника для равномерного распределения воздуха.

Расстояние от радиаторов до стен необходимо выдерживать в пределах трех сантиметров.

• Квадратура помещения. От этого параметра зависит количество секций отопительного прибора, что играет немаловажную роль при осуществлении крепления.
• Число кронштейнов должно быть выбрано с запасом. Желательно использовать минимум три кронштейна: два сверху и один снизу. Но лучше всего использовать четыре, по два снизу и сверху. Если размер батареи превышает 10 секций, то рекомендуется увеличить количество кронштейнов до шести.

Варианты подключения радиаторов отопления в частном доме

Мы поговорили про способы прокладки труб по помещениям и выяснили, что наибольшей эффективностью обладают двухтрубные системы, так как они обеспечивают более равномерный прогрев всего здания. Если же здание маленькое, можно ограничиться однотрубной системой – так будет дешевле. Теперь мы поговорим о том, как подключить радиаторы отопления в частном доме. Существуют следующие схемы:

• Боковая схема;
• Нижняя схема;
• Нижняя для двухтрубных систем;
• Диагональная.

Давайте рассмотрим способы подключения радиаторов отопления в частном доме более подробно.

Боковая схема

Боковая схема подключения часто используется в многоквартирных домах, когда теплоноситель спускается сверху вниз, проходя через радиаторы в квартирах. Для того чтобы частично компенсировать остывание теплоносителя, делается подключение с перемычкой. Боковым способом подключаются радиаторы и в частных домах, по двухтрубной схеме – теплоноситель подается сверху, после чего проходит через радиатор и спускается в обратную трубу.

Иногда боковую схему называют односторонней – фактически, это одна и та же схема. Она рекомендована к использованию при установке крупногабаритных батарей отопления для обогрева помещений большой площади.

Нижняя схема

Рассматривая схемы подключения батарей отопления в частном доме, нельзя не упомянуть про нижнюю схему. В ней теплоноситель подводится в нижней части с одного бока и выходит с другого бока. Схема достаточно эффективная, но она ориентирована на однотрубные системы с последовательным подключением радиаторов. В двухтрубных системах такое подключение практически не используется. Нередко такую схему подключения радиаторов называют седельной.

Нижняя для двухтрубных систем

Некоторые батареи отопления устроены так, что входы и выходы у них расположены рядом (как правило, в нижней части). Такие батареи ориентированы на использование в двухтрубных отопительных системах. Схема не лишена определенных недостатков, связанных с неравномерным нагревом. То есть, самая дальняя часть батареи будет более прохладной, чем вся остальная поверхность. Поэтому использование подобных радиаторов не оправдано.

Диагональная схема

Диагональная схема подключения является одной из самых распространенных. Главным ее достоинством является равномерное распределение нагретого теплоносителя по батарее. Сам теплоноситель подается с правую верхнюю часть и удаляется через левую нижнюю часть (или наоборот). Благодаря тому, что он протекает по диагонали (и обязательно сверху вниз), обеспечивается равномерный прогрев всей батареи.

Данная схема ориентирована на использование в двухтрубных системах. В однотрубных системах наличие лишних изгибов вызовет увеличение гидравлического сопротивления.

Функции и виды креплений для радиаторов

Крепежные системы предназначены для жесткой фиксации радиаторов, благодаря чему предотвращается повреждение отопительных магистралей.

Надежное крепление сохраняет работоспособность отопительных контуров и арматуры в течение всего времени эксплуатации.

Батареи, которые закреплены в вертикальном положении, будут иметь максимальную эффективность и создадут плотную тепловую завесу, отделяющую помещение от потоков холодного воздуха из окна.

Чугунные приборы имеют большую массу и оказывают нагрузку 10-20 килограмм на один крепеж и точку на стене, поэтому изделия важно выбирать с учетом предполагаемого способа установки радиаторов. Комбинированные крепежные системы станут отличным вариантом для частных домов и многоквартирных зданий

Чугунные кронштейны

Крепления из цельнолитого чугуна отличаются прочностью, долговечностью и способностью выдерживать очень большую массу. Кронштейны из этого материала востребованы при монтаже чугунного оборудования и тяжелых систем обогрева зданий.

Важно! Помимо того, что штыри из чугуна должны быть высокого качества, надо правильно их установить на стене для обеспечения надежной работы отопительных контуров

Стальной крепеж на полосе и со штыревым усилением

Крепежи на полосе из стали являются довольно простыми в установке и обеспечивают надежную поддержку радиаторов в течение всего периода эксплуатации.

Полоса может крепиться на бетонные и деревянные стены. Для установки батарей, состоящих из менее чем 10 секций, будет достаточно всего двух крепежных полос из стали.

Стальные крепления со штыревым усилением монтируются в стену при помощи специальных дюбелей, обеспечивающих повышенную износоустойчивость и стойкость к изменению формы и провисанию. Прочные детали из стали отлично подойдут для крепления как облегченных батарей, так и чугунных радиаторов.

Регулируемые стальные крепления

Эти крепежные системы очень удобны в эксплуатации и позволяют изменить положение радиатора не снимая его.

Важно! При приобретении стальных регулируемых креплений следует учитывать толщину металла и предполагаемую нагрузку на них

Замена радиаторов отопления в квартире

ст. 25 ЖК РФ,РФ № 37от 04.08.1998 года,Радиаторы центрального отопления

Следовательно, перенос или замена отопительных приборов, а также изменение их конфигурации не требует изменений в техническом паспорте, а также не может рассматриваться как переустройство помещения, и, вследствие чего, является нарушением порядка пользования общим имуществом.

Согласование

Собственнику квартиры для начала требуется согласовать:

• замену первоначальных радиаторов на радиаторы аналогичные;
• замену батарей на радиаторы другого вида, с возможным изменением конфигурации;
• перенос батарей.

В первом случае замены батарей на аналогичные радиаторы достаточно будет только уведомить управляющую организацию о предстоящем монтаже.

В последующих необходимо обратиться к помощи специалиста, который и определит возможность установки новых приборов. Экспертиза оплачивается собственником квартиры.

Для выбора и замены отопительных приборов в вашей квартире необходимо разобрать основные этапы работы, а также возможные проблемы, с которыми вы можете столкнуться в процессе труда.

Выбор материала

Биметаллические батареи со стальным сердечником и алюминиевым оребрением имеют 4 важных свойства:

• высокая механическая прочность, благодаря высокому уровню — 16 атмосфер — рабочего давления и испытательного — до 30 атмосфер;
• химическая стабильность сердечника имеет возможность образовывать гальваническую пару с медными трубопроводами;
• высокий КПД;
• современный вид вполне презентабелен.

Чугунные радиаторыустойчивость к коррозии

Стальные радиаторы могут быть секционными или панельными. Секционные радиаторы по внешнему виду напоминают чугунные батареи. Радиаторы из стали способны выдерживать рабочее давление в 16 атмосфер и также имеют длительный срок службы. Основной недостаток — риск повреждения посредством гидравлического удара или внешнего механического воздействия, вследствие относительно тонкой стали — 1,5 мм.

Алюминиевые радиаторы отличаются малым весом, поэтому монтажом батарей может заниматься один человек. Положительные качества радиаторов заключаются в большом количестве вариантов изделий, которые отличаются по функциональности и форме, а также моментальном реагировании на изменение температуры воды. К недостаткам относится необходимость отвода воздуха и недопустимый контакт теплоносителя с другими металлами. В случае несоблюдения этого правила, радиатор может быть разрушен химическим воздействием.

Рассчитываем количество секций

Для расчета необходимого количества секций можно использовать простой алгоритм: 2 кв. м. площади = 1 секции

Помимо дросселя или термостатической головки, возле каждого радиатора желательно установить:

• дополнительный вентиль на второй нитке подводки, который полностью отсечет радиатор и позволит в случае необходимость полностью отключить и демонтировать радиатор;
• вентиль на перемычке, который в закрытом положении будет направлять весь ток воды в стояке через радиатор, в противном — через байпас.

Варианты отопительных систем

Автономная система отопления (в частном доме, небольшом коттедже) позволяет выбирать из двух возможных вариантов устройства системы отопления.

Это:

1. Одноконтурная (однотрубная) – классическая, которая используется давно и повсеместно.
2. Двухконтурная (двухтрубная) – более эффективная при эксплуатации, с возможностью регулирования теплоотдачи.

Одноконтурная система отопления

Подключение радиатора к полипропиленовым трубам в одноконтурной системе проводится последовательно.

Схематично устройство такого типа простое:

• В верхний вход радиатора подключают трубу, идущую от котла (подача).
• К нижнему присоединяют отвод охлажденного теплоносителя (обратка).

Подача и обратка осуществляется по одной трубе. В одноэтажном строении это горизонтальная труба по периметру системы. В многоквартирных домах это вертикальная труба стояка.

Тонкость монтажа одноконтурной системы состоит в том, что здесь нужно смонтировать байпас.

Байпас – это встроенная между подачей и обраткой труба (перемычка) с вентилем или обратным клапаном. Байпас необходим для автономного отключения одной батареи из контура, при работающей системе (например, для ремонта).

Двухконтурная система

При двухконтурной системе монтаж батарей осуществляется параллельно. Ввод теплоносителя идет от отвода от основной трубы подачи. Обратный возврат происходит по той же схеме, по второй (отдельной) трубе. Отдельный ввод на каждый радиатор позволяет обойтись без дополнительных деталей в виде байпаса. На подвод монтируют запорный кран (вентиль), которым и перекрывают подачу в случае нужды.

Двухконтурная система отопления эффективнее по теплоотдаче примерно на 10% и считается более современной.

Для крепления батареи к стене потребуются кронштейны или специальные крюки. Для легких радиаторов достаточно 2 опор. Количество кронштейнов для тяжелых батарей рассчитывают из потребности 1 крепление на три секции.

Расстояние от подоконника до радиатора

Практически все современные радиаторы и секционные батареи отопления поражают своим высоким КПД, коэффициентом полезного действия, обеспечивая такие показатели за счет конвекции воздуха, естественного протекания его через теплообменную систему. Именно в силу этих конструктивных особенностей недостаточно лишь купить высокоэффективные радиаторы и запитать их теплоносителем, необходимо обеспечить условия для конвекции — естественного переноса тепла воздухом. Обозначим необходимое расстояние от подоконника до радиатора, а так же основные установочные рекомендации, как условия сохранения высокого КПД.

Подоконная доска.

Устанавливая подоконники из мрамора в квартиру или частный дом, многие ориентируются только на верхний зазор в 100мм, совершенно забывая, что выбирая чрезмерно выступающий, широкий подоконник, можно нарушить не только тепловую отсечку холодного воздуха, но и изменить общую циркуляцию воздуха вдоль окон. Подоконная доска не должна перекрывать радиатор, создавая своеобразную нишу для батареи, предполагая огибающее движение тепла вдоль нее. Конкретный размер, к сожалению, рекомендовать нельзя, а выступ доски должен минимально препятствовать конвекции воздуха у радиатора и отодвигать его от стекла.

Навеска радиатора.

Прежде, чем нарисовать первую крепежную точку на стене, внимательно изучите прилагаемую инструкцию к радиатору, т.к. большинство производителей информирует о рекомендуемых установочных зазорах, обеспечивающих высокую теплоотдачу именно этой батареи. При отсутствии таких рекомендаций, пользуются общими, по СНиП 3.05.01-85. «Внутренние санитарно-технические системы»:

От низа подоконника до радиатора минимальное расстояние составляет 100мм, поскольку его уменьшение снижает тепловой поток воздуха. От пола до низа радиатора зазор находится в интервале 100-150мм, причем увеличение расстояния увеличивает температурный перепад во всем помещении, а уменьшение, вновь снижает интенсивность теплообмена

Немаловажно учитывать и расстояние от стены до радиатора, его делают 25-30мм, т.к. задняя поверхность так же активно участвует в теплообмене. Если заводские рекомендации отличаются от СНиП, ориентируются на производителя, разработавшего батарею.

Если заводские рекомендации отличаются от СНиП, ориентируются на производителя, разработавшего батарею.

От правильности установки отопительного прибора зависит эффективность его работы и комфортная температура в помещении. Для эффективной работы отопительной системы важна не только правильность ее сборки, качество оборудования и герметичность соединений, но и соблюдение нормируемых расстояний от отопительных приспособлений до окружающих конструкций (пола, стен, подоконника)

Особенно важно соблюдать расстояние от батареи до подоконника, потому что преграды сверху могут мешать нормальной циркуляции конвекционных потоков. Мы перечислим нормы установки радиаторов отопления в квартире и частном доме. Сегодня в продаже можно найти радиаторы в разных вариантах исполнения и из разных материалов

Сегодня в продаже можно найти радиаторы в разных вариантах исполнения и из разных материалов.

Они также подразделяются по способам установки и бывают следующих видов:

1. Напольные приборы имеют специальные ножки для установки на пол в комнате. Такие радиаторы в любом случае устанавливаются на некотором расстоянии от стеновой поверхности и выступающих горизонтальных конструкций оконного проема.
2. Навесные радиаторы крепятся на несущие кронштейны, закрепленные на стенах помещения. Обычно они монтируются под оконными проемами, чтобы восходящие конвекционные потоки создавали тепловую завесу перед окном, ведь именно через остекление помещение теряет больше всего тепла.

В любом случае при монтаже отопительного прибора нужно соблюдать правила установки батарей. Проще всего соблюсти требуемое расстояние от стены до агрегата при навешивании на стены, потому что в этом случае применяются специальные кронштейны, которые за счет своей конфигурации обеспечивают нужный зазор. При установке напольного прибора расстояние придется регулировать вручную.

Как крепить радиатор к стене – порядок монтажа

При обустройстве системы отопления крайне важно правильно выполнить монтаж радиаторов отопления. Процесс их крепления к стене во многом зависит от материала, из которого выполнены несущие конструкции

Ниже мы подробно рассмотрим несколько способов,как закрепить радиатор отопления на стене.

Монтаж батареи

Подготовка

Перед тем как осуществить крепление радиатора отопления к стене,необходимо выполнить некоторые подготовительные работы:

• Прежде всего нужно подготовить проект системы отопления. На схеме надо обозначить не только расположение приборов, но и теплопровода, а также все остальные элементы системы.
• Затем нужно нанести разметку на участки, где будут располагаться приборы.
• Далее выполняется подготовка самих приборов – их нужно извлечь из упаковки, вкрутить пробки, и кран Маевского.

На этом подготовительные работы завершены.

Чугунная батарея

Монтаж биметаллических и алюминиевых батарей

Теперь рассмотрим, как осуществляется крепление алюминиевых радиаторов к стене, а также биметаллических батарей. Данный процесс мало чем отличается от креплений чугунных приборов, однако, для этих целей используются специальные кронштейны.

Процесс осуществляется в таком порядке:

• Перед тем как крепить биметаллический радиатор к стене, следует приложить кронштейны и отметить места расположения дюбелей.
• Далее выполняются отверстия под дюбель-гвозди, после чего забиваются сами дюбеля.
• Затем прикладываются кронштейны и в дюбеля забиваются дюбель-гвозди. Каждый кронштейн для крепления радиатора к стене должен быть прочно зафиксирован. Как и в предыдущем случае, положение кронштейнов необходимо проверить строительным уровнем.

Кронштейн для биметаллических приборов отопления

Затем осуществляется непосредственно крепление биметаллических радиаторов к стене, которые подвешиваются на установленные кронштейны.

Обратите внимание! Полиэтиленовую пленку, в которой поставляются изделия, не стоит снимать до окончания монтажных работ. Вот, собственно, и вся информация о том, как осуществляется крепление радиатора к стене

Надо сказать, что биметаллические и алюминиевые панели также можно установить на пол при помощи специальных стоек

Вот, собственно, и вся информация о том, как осуществляется крепление радиатора к стене. Надо сказать, что биметаллические и алюминиевые панели также можно установить на пол при помощи специальных стоек.

Последние бывают нескольких типов, некоторые из них крепятся к полу, а некоторые – фиксируются к стене, но при этом основная нагрузка все же приходится на пол. Такой способ крепления является отличным решением, если стены выполнены, к примеру, из гипсокартона.

Совет! Перед креплением прибора на стене желательно закрепить пенофол (вспененный полиэтилен, покрытый с одной стороны фольгой). Материал должен располагаться фольгой к помещению. Это позволить увеличить теплоотдачу, так как тепло  будет отражаться.

Подключение радиаторов

После установки приборов необходимо подключить их к теплопроводу.

Краткая инструкция по выполнению этой процедуры выглядит так:

Во вход и выход вкручиваются переходники для тех или иных типов трубопровода. В некоторых случаях прямо ко входу подключается регулирующий термический клапан.

На данном этапе важно обеспечить герметичность резьбовых соединений. Для уплотнения можно использовать лен с термостойким герметиком или фум-ленту

• Далее переходник или термоклапан соединяется с трубопроводом, как правило, резьбовым соединением.
• Между входящей и выходящей требой желательно выполнить перемычку (байпас).
• После подключения своими руками батарей, следует заполнить их теплоносителем и включить систему. Открывать краны нужно плавно, чтобы не возникло гидроударов и забивания внутреннего сечения.
• В процессе заполнения системы приборов необходимо выпустить воздух через краны Маевского.
• Затем нужно включить обогрев. В процессе тестирования системы желательно включить нагрев до максимальной температуры и при этом тщательно осмотреть все соединения. В случае обнаружения капель теплоносителя необходимо отключить систему, слить воду и выполнить уплотнение соединения.

Обратите внимание! В процессе подключения нельзя зачищать смежные поверхности абразивными материалами, так как это приведет к не герметичности соединений. На этом процесс подключения батарей  завершен

На этом процесс подключения батарей  завершен.

Выбор места и способа установки радиатора

Варианты подключения радиаторов отопления зависят от общей схемы отопления в доме, конструктивных особенностей отопительных приборов и способа прокладки труб. Распространены следующие способы подключения радиаторов отопления:

1. Боковое (одностороннее). Подводящая и отводящая трубы подсоединяются с одной стороны, при этом подача располагается сверху. Стандартный способ для многоэтажных домов, когда подвод выполняется от трубы стояка. По эффективности этот способ не уступает диагональному.
2. Нижнее. Таким способом подключаются радиаторы биметаллические с нижней подводкой или стальной радиатор с нижним подключением. Подводящая и обратная труба подводится снизу в левой или правой части прибора и подсоединяется через узел нижнего подключения радиатора с накидными гайками и отсекающими кранами. Накидная гайка накручивается на нижний радиатор патрубок. Преимуществом такого способа является скрытое в полу расположение магистральных труб, а радиаторы отопления с нижней подводкой гармонично вписываются в интерьер и могут устанавливаться в узкие ниши.

1. Диагональное. Теплоноситель поступает через верхний вход, а обратка подключается с противоположной стороны к нижнему выходу. Оптимальный вид подключения, обеспечивающий равномерный разогрев всей площади батареи. Таким способом правильно подключить батарею отопления, длина которой превышает 1 метр. Теплопотери при этом не превышают 2%.
2. Седельное. Подача и обратка подключена к расположенным с противоположных сторон нижним отверстиям. Применяется преимущественно в однотрубных системах, когда другой способ невозможен. Потери тепла в результате плохой циркуляции теплоносителя в верхней части прибора достигают 15%.

https://youtube.com/watch?v=olrD9qxCAhM

ПОСМОТРЕТЬ ВИДЕО

При выборе места для установки учитывают несколько факторов, обеспечивающих корректную работу отопительных приборов. Установка производится в наименее защищенных от проникновения холодного воздуха местах, под оконными проемами. Рекомендуется установить батарею под каждым окном. Минимальное расстояние от стены составляет 3-5 см, от пола и подоконника – 10-15 см. При меньших зазорах ухудшается конвекция и падает мощность батареи.

Типичные ошибки при выборе места установки:

• Не учтено место для установки регулировочных кранов.
• Маленькое расстояние до пола и подоконника препятствует полноценной циркуляции воздуха, вследствие чего теплоотдача снижается и помещение не догревается до заданной температуры.
• Вместо нескольких батарей, расположенных под каждым окном и создающих тепловую завесу, выбирают один длинный радиатор.
• Установка декоративных решеток, панелей, препятствующих нормальному распространению тепла.

Способы циркуляции теплоносителя

Циркуляция теплоносителя по трубопроводам происходит естественным или принудительным способом. Естественный (гравитационный) способ не предполагает использования дополнительного оборудования. Теплоноситель передвигается благодаря изменению характеристик жидкости в результате разогрева. Поступающий в батарею горячий теплоноситель, остывая, приобретает большую плотность и массу, после чего опускается вниз, а на его место поступает более горячий теплоноситель. Холодная вода из обратки самотеком поступает в котел и вытесняет уже нагретую жидкость. Для нормального функционирования трубопровод устанавливается под уклоном не менее 0,5 см на один погонный метр.

Схема циркуляции теплоносителя в системе с использованием насосного оборудования

Для принудительной подачи теплоносителя обязательна установка одного или нескольких циркуляционных насосов. Насос устанавливается на обратную трубу перед котлом. Работа отопления в этом случае зависит от электрического питания, однако имеет существенные преимущества:

• Допускается применение труб малого диаметра.
• Магистраль устанавливают в любом положении, вертикально или горизонтально.
• Требуется меньший объем теплоносителя.

Требования СНиПа

Любые строительные работы, в том числе и установка отопительных радиаторов, выполняется в соответствии с определенными правилами и нормами. Технический паспорт каждого отопительного прибора содержит подробную информацию относительно типа крепления для батарей. Тем не менее, не лишним будет ознакомиться с требованиями, указанными в СНиП 3.05.01-85.

Приведем основные нормативы:

Расположение отопительного прибора считается оптимальным, если его центральная точка находится как можно ближе или полностью совпадает с центральной вертикальной осью окна. Допускается отклонение в ту или иную сторону не более 20 мм.
Ширина отопительного прибора должна составлять порядка 50-75 % величины окна. Данная норма не является строго обязательной и носит, скорее, рекомендательный характер

Дело в том, что надежность крепления для батарей радиаторов отопления не зависит от их размера – он повлияет только на величину теплоотдачи.
Отступ от радиатора до напольного покрытия должен составлять не менее 60 мм – это требование пожарной безопасности.
Между отопительным радиатором и стеной обязательно должен быть зазор как минимум в 25 мм, а еще лучше – 30-50 мм.
Между подоконником и батареей также должен быть зазор – не менее 50 мм.
Важно правильно подобрать количество точек опоры, то есть настенных креплений для радиаторов отопления. Для радиатора на 6-8 секций понадобится два верхних и один нижний держатель

На каждые последующие 5-7 секций необходимо будет добавить еще по одному держателю сверху и снизу.
Таким же образом подбирают количество напольных стоек для радиаторов. Батарея на 6-8 зубков устанавливается на две точки опоры, а при добавлении каждых последующих 5-7 секций устанавливают еще по одному креплению.
Количество ячеек отопительного радиатора не должна быть слишком большим. Если система работает в условиях с естественной циркуляцией воды, например в частном доме, там можно устанавливать не более 12 зубков подряд. Если речь идет о многоэтажных домах, в которых теплоноситель циркулирует под постоянным давлением, допускается установка радиатора с общим количеством секций до 24 штук.

Итоги

Монтаж радиаторов отопления своими руками — не самое простое, но и не самое сложное занятие. Только надо учесть, что большая часть производителей дает гарантии только при условии установки отопительных приборов представителями организаций, имеющих на это лицензию. Факт установки и опрессовки должен быть отмечен в паспорте радиатора, должна стоят подпись монтажника и печать предприятия. Если гарантия вам не нужна, руки на месте, вполне можно справиться.

Крепление радиаторов отопления к стене – процесс довольно простой, и не требует от монтажника специализированных навыков. Достаточно знать некоторые основы циркуляции жидкости внутри отопительной системы, функциональное назначение каждого элемента, и иметь представление о том, как правильно расположить батарею в комнате, чтобы обеспечить максимально эффективную теплоотдачу без потерь. Этому интересному процессу и будет посвящена данная статья.

Инструкция для крепления к стене для радиаторов отопления, будет рассмотрена во второй части статьи. А пока давайте поговорим о современных радиаторах, какими они бывают, и какими свойствами обладают.

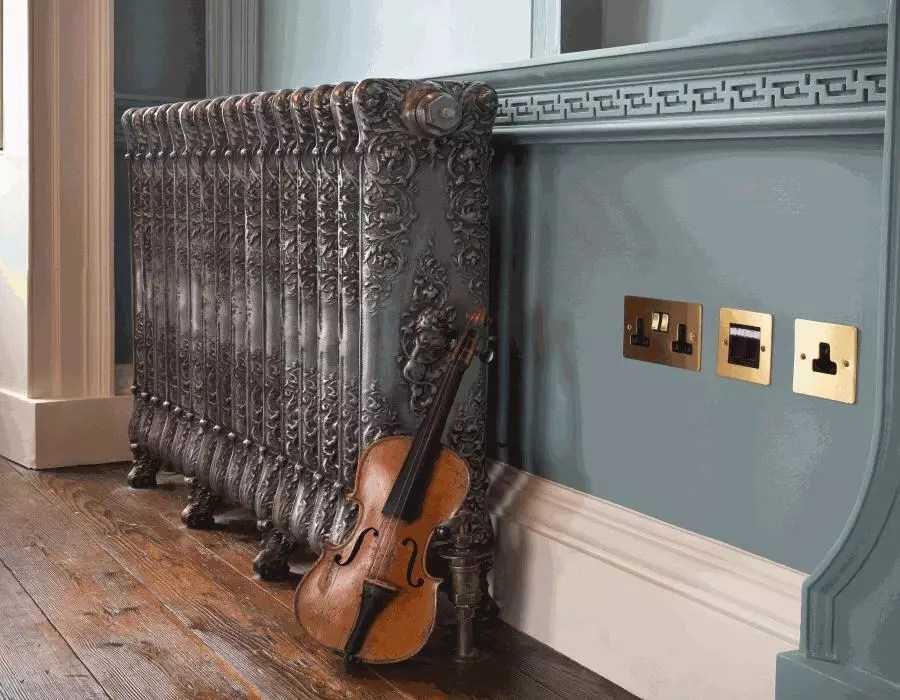

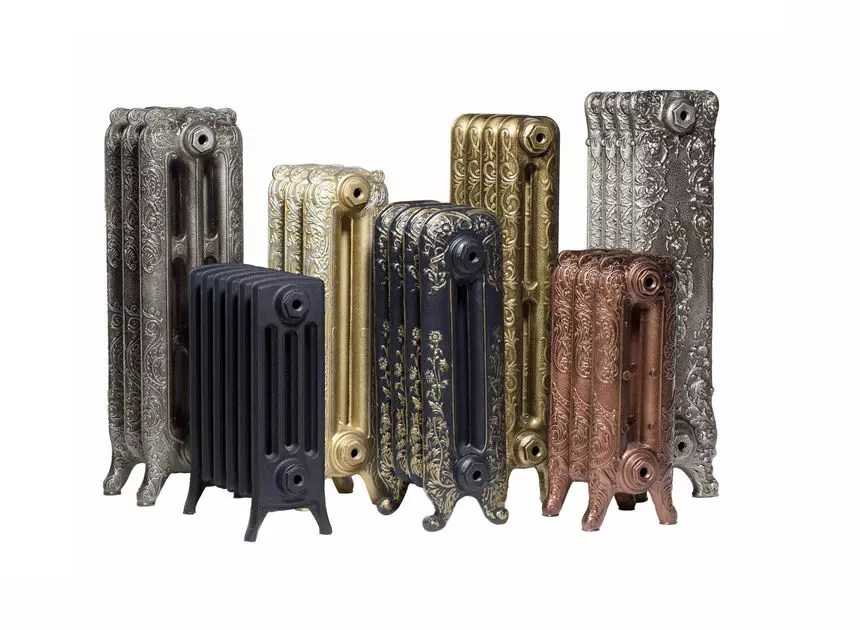

Чугунные радиаторы

Короли «русского стиля» – это чугунные радиаторы. Изготавливаются они уже не первую сотню лет, но до сих пор пользуются популярностью среди покупателей. Модели, такие как показаны на фото выше, относятся к элитным, и увидеть их на прилавках обычных строительных магазинов довольно сложно.

Аналогично обстоит дело с бюджетными моделями, но, тем не менее, все мы знакомы с этими радиаторами. У многих из нас в квартирах остались упрощенные варианты этих изделий, из недалекого советского прошлого, которые мало кто спешит менять на более современные, эстетичные аналоги. И дело тут вовсе не в том, что люди не могут позволить себе что-то другое.

Причина в том, что чугунные батареи имеют ряд преимуществ перед остальными конкурентами:

• Высокая устойчивость к коррозии
  – из-за постоянного контакта с жидкостью, на внутренних стенках чугунных радиаторов образуется налет, который называется – «сухая ржавчина». Это своеобразное покрытие и защищает металл от разрушения.
• Высокая теплоотдача
  – данный показатель у чугуна, в два раза превышает аналогичные параметры у стальных радиаторов.
• Невосприимчивость к химическому составу воды
  , циркулирующей в отопительной системе – чугунные батареи имеют толстые стенки коллекторов, благодаря чему им не страшны кислотные и солевые примеси в составе теплоносителя.
• Срок службы данного изделия составляет 40-50 лет
  . Благодаря тому, что диаметр внутренних коллекторов у чугунного радиатора значительно выше, чем у стальных, алюминиевых и прочих аналогов, в системе могут спокойно циркулировать ржавчина, окалина и иные инородные фрагменты, которые неизбежно образуются в системе в процессе эксплуатации.

Приемлемая стоимость

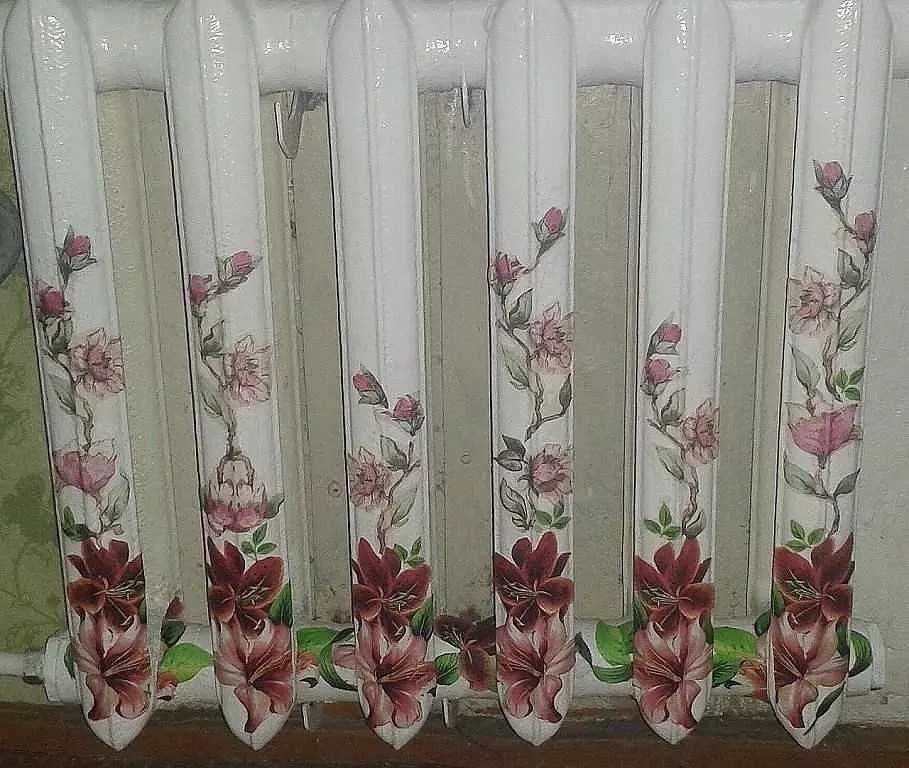

, не считая моделей, выпущенных известными брендами, так же является достоинством этих батарей. Ну а что касается эстетики данного сантехнического прибора, то при творческом подходе он может даже стать украшением интерьера. Выше вы можете видеть неплохой пример отделки старой радиатора.

Все перечисленные характеристики батарей, обеспечиваются химическими свойствами чугуна.

Но, как и у любого другого материала, у чугунных радиаторов имеются свои недостатки:

• Очень большой вес изделия
  – данная особенность значительно усложняет подъем на этаж и процесс установки, для которого потребуются как минимум два крепких человека;
• Невысокая эстетика
  – это особенно касается моделей из бюджетного сегмента, грамотно вписать которые в современный интерьер, довольно сложная задача;
• Высокое время нагрева
  – данный факт является причиной того, что чугунные батареи плохо подходят для помещений, где не требуется беспрерывное отопление, например, загородный дом.

Кронштейн крепления радиатора отопления — это основной элемент, обеспечивающий надежность установки изделия. Даже самые легкие алюминиевые батареи при заполнении водой оказывают на несущие поверхности существенную нагрузку, а о чугунных литых изделиях и говорить нечего. Так что без качественного крепежа и правильной его установки нам не обойтись, потому новичкам стоит изучить приведенные ниже рекомендации очень внимательно.

Заключение

Работа с полипропиленовыми трубами не представляет особой сложности. Предварительно любой монтаж отопительной системы имеет готовую схему и тепловые расчеты. При помощи составленной схемы вы сумеете не только рассчитать необходимое количество труб для вашего отопительного контура, но и грамотно расположить в доме нагревательные приборы.

Использование полипропиленовых труб в домашних условиях позволяет в любое время осуществить переустановку радиатора. Наличие соответствующей запорной арматуры обеспечит вам включение и выключение радиаторов в любой момент. Однако в процессе монтажа следует придерживаться определенных правил и инструкций.

• избегайте использования во время монтажа комбинации отдельных фрагментов труб, изготовленных из разных материалов.
• чрезмерно длинные трубопроводы без надлежащего количества креплений могут со временем провиснуть. Это касается небольших по площади отапливаемых объектов, где стоит мощный автономный котел, соответственно, вода в трубопроводе имеет высокую температуру.

При монтаже старайтесь не перегревать трубу, фитинги и муфты. Перегрев приводит к ухудшению качества пайки. Расплавленный полипропилен вскипает, заслоняя собой внутренний проход трубы.

Основным условием долговечности и качества работы трубопровода системы отопления является прочность соединений и правильная обвязка. Не жалейте устанавливать краны и вентили перед каждым радиатором. Установив систему автоматики и регулировки режима отопления, с помощью кранов вы можете механическим способом включать, выключать обогрев в помещении.

Олег Борисенко (Эксперт сайта).

Действительно, конфигурация помещения может потребовать комбинированного подключения радиаторов. Если конструкция радиатора позволяет, то в одном контуре можно смонтировать несколько радиаторов, подключив их разными способами – боковым, диагональным, нижним.Современные резьбовые фитинги, как правило, представляют собой качественную продукцию с выдержанными параметрами резьбы. Однако, для обеспечения герметичности резьбовых соединений применяют различные уплотнители, отличающиеся характеристиками. Герметизирующий материал необходимо выбирать в зависимости от конструктивных особенностей системы отопления и её расположения (скрытое, открытое), так как герметики могут быть рассчитаны на юстировку (подтяжку) резьбовых стыков, а могут быть разового применения, не допускающего деформаций после отверждения.Выбрать герметик для уплотнения резьбовых соединений поможет материал этой статьи:https://znatoktepla.ru/truby/vybor-universalnogo-i-zharoprochnogo-germetika-dlya-trub-otolpeniya.html

• Проект и расчет камина из кирпича своими руками
• Как проложить и утеплить трубы отопления в земле?
• Для чего нужен плинтус для труб отопления?
• Выбираем ребристрые регистры, радиаторы и трубы отопления
• Как спрятать трубу отопления?
