Монтаж околооконной планки для сайдинга

Монтаж и обработка

Подготавливается все необходимое для монтажа околооконной планки. Разметку и обрезку лучше выполнять на ровном столе.

Пошаговые действия по установке:

Фиксируется финишный профиль. Его ставят во внутренний периметр проема с прилеганием к раме. Для надежности, привлекательного внешнего вида и обеспечения стыковки в 90⁰ детали подрезаются под углом 45 градусов. Это легко сделать болгаркой. Все фрагменты сопоставляются и крепятся.
Первым крепится финишный профиль
Подгоняется нижняя часть. Если в качестве отливной детали будет применяться приоконный профиль, то на планке отмечается ширина этого участка проема, к которой прибавляется ширина внешнего наличника, умноженная на два. Если основная сторона проема равняется 80 см, а околооконная планка имеет размер «наличника» 8 см, то обрезка составит 8+80+8 = 96 см. Далее осуществляется подрезка по месту изгиба с обеих концов. Отрез равняется 80 мм. По краям внутренний подрезок подгибается, образуя язычок, и укорачивается до 20–25 мм. Внешняя полоса остается прямой или уменьшается небольшая часть уголка. Если не зарезать все края под 45 градусов, то по прошествии времени появятся щели.
Схема монтажа профиля без подрезки по углам
Аналогичные работы проводятся с верхней деталью. Отличие лишь в том, что выступающая зона с обеих концов подрезается под 45 градусов.
Элементы устанавливаются поочередно на свои места. Для этого внутренний край заводится в финишный профиль, а с внешней стороны прикрепляется саморезами.
Подгоняются вертикальные детали. Для этого проводятся замеры. Нижний фрагмент (для обеспечения слива) размещается под углом, следовательно параметры определяются по двум точкам.
Необходимо тщательно продумать соединение вертикальных участков. Ввиду того что верхний и нижний элементы уже имеют загибы для оттока воды, внутренняя деталь стойки откоса подрезается только с учетом вымеренной кривизны.
Монтаж профиля с подрезкой под 45 градусов по углам
Внешние планки обрезаются иначе: вверху края остаются прямыми (за исключением небольшой подрезки уголка), а нижняя сторона отрезается под углом 45 градусов.
Стыковка выполняется следующим образом: вертикальная стойка подсовывается под угол верхней планки и заводится в финишный профиль, чтобы язычок располагался внутри. Похожая процедура выполняется и снизу, только угол стойки приоконного профиля укладывается внахлест, закрывая выпирающую часть нижнего элемента.
Околооконные планки, состыкованные под углом в 45 градусов, смотрятся намного лучше
Фрагменты закрепляются на саморезы.
Дополнительно все стыки обрабатываются герметиком.

Для значительного упрощения работы и создания визуально привлекательного соединения профили можно не подрезать под углом.

После обрамления проемов монтируется сайдинг, который заводится в участок J-соединения.

Во время установки панелей сайдинга необходимо использовать огромное количество доборных элементов. Именно от них зависит внешний вид всего фасада. Сегодня я подробнее расскажу о таком элементе, как околооконная планка сайдинга. Сразу становится понятно, что этот элемент связан с окном, но какие функции он выполняет и как крепится мы поговорим далее.

Околооконная планка

Правила монтажа и установки

Преимуществом сайдинговых фасадов является то, что они представляют собой вентилируемую систему, которую можно дополнительно утеплить. Крепится стартовая планка на каркас из деревянного бруса в случае с винилом. Металлическую обшивку размещают на профиль и подвесы для гипсокартона. Основной крепеж — оцинкованные саморезы. Для обрешетки понадобятся дюбеля (кирпич, бетон).

Необходимый инструмент:

перфоратор;
шуруповерт, с его помощью монтируется сайдинг и доборы;
болгарка, которой отрезают панели нужного размера;
уровень, чтобы проверять, правильно ли установлены конструктивные элементы;
строительный молоток.

Работать лучше в перчатках и спецодежде, особенно в том случае, если дополнительно утепляют фасад минватой.

Ширина откосов и приоконная планка

Установка приоконной планки

Рассмотрим три основных варианта расположения окон, и в каком из этих вариантов оконная планка целесообразна. Или, все же, ее можно заменить другой фурнитурой, более низкой стоимости.

Окно расположено на уровне стены

Соединение J-рейки по углам оконного проема

В этом случае целесообразно крепить сайдинг вокруг окон при помощи J-профиля. Эта фурнитура прекрасно подойдет для обрамления окна. На фото можно видеть, что по периметру оконного проема установлена J-рейка

Важно правильно соединить профиль по углам окна

Вначале устанавливаем рейку по бокам оконного проема по высоте рамы окна. Далее поверх вертикальных реек крепим J-рейку над окном с выносом за раму с двух сторон – шесть сантиметров.

В дне рейки над окном вырезаем полоску и отгибаем ее вниз. В вертикальных рейках сбоку делаем вырез примерно два сантиметра и срезаем сторону верхней рейки под углом в сорок пять градусов, чтобы выступ не бросался в глаза. После этих манипуляций легко и просто можно соединить верхнюю и боковую рейки, как показано на фото.

Соединение J-реек

Под окном также устанавливается J-рейка, чтобы придать отделке завершенность и красивый внешний вид.

Оконный проем с откосами шириной до двадцати сантиметров

Установка приоконной планки

В этом случае целесообразен монтаж околооконной планки сайдинга.

Работа выполняется в несколько этапов.

Вначале по периметру рамы устанавливается финишная планка, в которую вставляется около оконная фурнитура;
Далее производится монтаж приоконной планки.

Сначала монтируем верхний и нижний профили, а только потом два боковых. Если уже установлен подоконник, то нижний профиль, естественно не устанавливается.

Соединение углов производится также как и при соединении J-профилей (под прямым или косым углом). Вариант соединения зависит от дизайна отделки.

Отделка окна сайдингом

Оконная планка контрастного цвета – смотрится весьма оригинально и стильно

Длина верхней панели откоса должна быть меньше длины откоса два зазора на температурное расширение (4 миллиметра) расширение. Тогда панель при нагревании не будет упираться в боковые откосы.

Если приоконная планка для сайдинга устанавливается в холодное время года, то зазоры на расширение должны быть больше, чем при монтаже в жаркую погоду.

При монтаже приоконной планки на откосы зданий старой постройки не исключены неровности облицовываемой поверхности. А значит, щели между панелями отделки неизбежны. В этом случае можно воспользоваться силиконовым герметиком. Герметик эластичен и склеенные деталь облицовки могут расширяться и сжиматься при изменении температурного режима без деформации облицовки.

Откосы окон более двадцати сантиметров

Отделка глубокого откоса

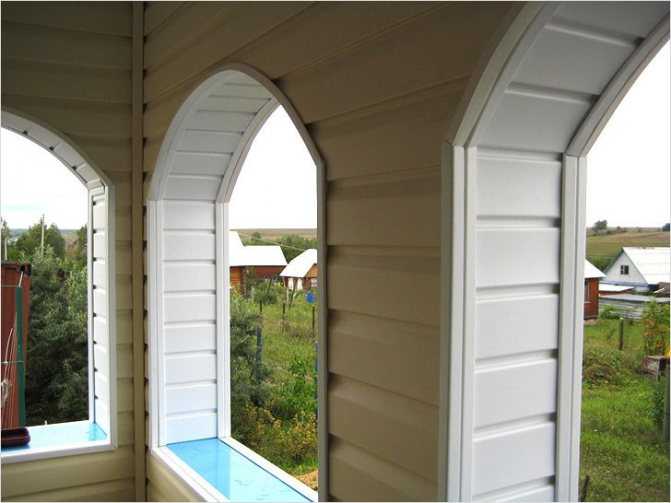

Глубокие откосы вокруг окон отделываются панелями сайдинга, которые вставляются в специально установленные по периметру окон профили. По периметру оконного проема на внешних углах монтируют наружные углы, а по периметру окна – принимающий J-профиль. В данном варианте монтажа отделки оконная планка обычно не устанавливается.

В оконных проемах с глубокими откосами обязательно следует оборудовать отлив, который крепится со стороны окна. Щели под отливом обязательно утепляют монтажной пеной или другим влагоотталкивающим утеплителем.

Инструкция по монтажу винилового сайдинга требует, чтобы отлив был гибким, так как в него будут упираться боковые откосы виниловой отделки. Гибкий отлив необходимо крепить только с одной стороны, чтобы обеспечить материалу облицовки возможность температурного расширения и сжатия.

Правила нарезки околооконного профиля для оформления откосов

Для того чтобы отделочный материал точно повторял контуры оконного проема, требуется выполнить серию замеров и расчетов. Стоимость доборных элементов довольно высока, поэтому прежде чем отрезать, нужно перепроверить правильность выполненных замеров.

Если по завершении монтажа выявились огрехи нарезки комплектующих, отчаиваться не стоит. Исправить ошибки невозможно, но есть способ замаскировать проблемные места с помощью пластиковых уголков. Как правило, ошибки в расчетах и замерах приводят к появлению щелей в местах стыков панелей.

Устраняют недостаток так:

ножницами по металлу отрезают пластиковый уголок нужной длины;
на обе его полочки точечно наносят супер-клей;
плотно прижимают уголок к облицовке.

Разметка и нарезка боковых планок околооконного профиля

В первую очередь выполняют замеры и определяют следующие показатели:

высоту оконного проема с его внутренней стороны. При выполнении замера рулетку прижимают непосредственно к оконному блоку. Полученная цифра является длиной внутреннего торца боковой околооконной планки;
высоту внешней стороны оконного проема. Как правило, она больше, чем высота внутренней. Это связано с тем, что обшивка окна выполняется с небольшим уклоном откосов наружу, к облицовке стены. Рулетку прикладывают к нижней угловой точке, образованной пересечением панелей сайдинга, которыми оформлен оконный проем. Протягивают сантиметровую ленту к верхней угловой точке;
ширину откоса (она же – глубина проема). Замеряют расстояние между углом оконного блока и пересечением панелей сайдинга.

Для удобства работ все показатели не только записывают, но и рисуют своеобразный чертеж, на котором отмечают все расстояния.

Определение угла скоса околооконной планки

Важный этап – замер уклона откосов в их верхней и нижней части. Как правило, вверху скос более пологий, чем внизу. Для замеров используют угольник и карандаш. Угольник прикладывают к нижнему углу оконного блока и делают отметку. Замеряют расстояние от этой точки до отлива.

Используя полученные данные, на околооконной планке вычерчивают форму будущего откоса. Она трапециевидная. Боковая часть доборного элемента, являющаяся наличником, должна оставаться прямоугольной формы. Для удобства монтажа внутренний уголок гвоздевой планки срезают.

Монтаж околооконной планки на разную ширину откоса

В этой статье мы рассмотрим три варианта крепления околооконной планки.

Расположение окна на одном уровне со стеной

Стыковка j-профиля под прямым углом

При таком раскладе сайдинг возле окна следует крепить при помощи j-профиля

Здесь важно правильно соединить профиль на каждом углу окна. Поэтому для начала по бокам окна монтируется рейка

Затем закрепляется j-планка над окном. Устанавливается она с выносом за раму на 6 см с двух сторон. На дне рейки над окном следует вырезать полоску, которую необходимо отогнуть вниз. На вертикальных рейках, установленных по бокам, также по бокам делается вырез на 2 см. На одной стороне верхней рейки сбоку делается срез под углом 45°. Так, выступ не будет бросаться в глаза. Дальше соединить боковые и верхние рейки между собой не составляет никаких проблем. Чтобы придать отделке завершенный вид, под окно также устанавливается j-планка.

Стыковка j-профиля под углом 45 градусов

Ширина откосов на оконном проеме до 20 см

Работа по монтажу околооконной планки выполняется в несколько этапов. Для начала по всему периметру окна монтируется финишная планка. В нее будет вставляться оконная фурнитура. После этого осуществляется монтаж околооконной планки.

Итак, первым делом монтируется нижний и верхний профиль. После этого монтируются боковые. Если будет устанавливаться отлив, то внизу профиль ставить не нужно. Соединять j-профиль необходимо под косым или прямым углом. Метод соединения будет полностью зависеть от дизайна отделки. Верхняя планка должна быть короче на 4 мм от общей длины верхнего откоса для температурного расширения. При нагревании панель будет упираться в откосы по бокам.

Схема стыковки профилей

Если монтаж околооконной планки выполняется на откосы фасада старой постройки, то могут наблюдаться неровности, которые впоследствии станут причиной появления щелей. Их можно заполнить силиконовым герметиком. Благодаря эластичности герметика, планка будет расширяться и сужаться по необходимости.

Ширина откосов на оконном проеме более 20 см

Отделка откосов

В данном случае окно отделывается панелями сайдинга. Они вставляются в профиль, который монтируется по всему периметру окна. На внешние углы устанавливаются наружные углы, а по периметру j-профиль. При таком раскладе околооконная планка не устанавливается.

Схема отделки

Подсистема

Длительность эксплуатации и качество отделки оконных проемов зависит от качества комплектующих.

Комплектующие материалы

Отделка оконных проемов сайдингом предполагает устройство металлического или деревянного каркаса. Деревянный каркас выйдет дешевле, а металлический будет надежнее и долговечнее.

Подсистема из металлического профиля

Чтобы сделать откосы из сайдинга на металлическом каркасе, необходимо приобрести следующие материалы:

UD-профиль – чтобы высчитать необходимое количество, нужно к периметру стены прибавить периметр окна. К примеру, если стена 4 х 4 метра и окно на ней 1,5 х 1 м, то 4+4+4+4 = 16 м.п. профиля уйдет на стену и 1,5+1,5+1+1= 5 м.п. уйдет на окно.
CD-профиль (стоевой). При расчете его количества длину поверхности необходимо разделить на 0,6, так как этот элемент устанавливают через каждые 60 см, но этот показатель также зависит от типа утеплителя.
CD-соединитель приобретается при высоте строения свыше 3 метров. Число подобных элементов зависит от числа стыковочных узлов.
Метод крепления CD-соединителя.
ES-скоба. Ее применяют для крепления CD-профиля. При помощи П-образного кронштейна можно выстроить конструкцию, ориентируясь на строительный уровень.
При помощи метизов происходит крепление UD-профилей. Их выбирают исходя из материала стены: к газобетону и кирпичу применяют саморезы, а к дереву – дюбель-шурупы.
Для крепления между собой металлических элементов используют метиз «блоху».

Устройство каркаса производится на основании предварительно выполненной разметки.

На этом этапе выполняют работы по гидроизоляции фасада. Способ крепления элементов каркаса показан на фото ниже.

Способ крепления элементов каркаса

При сооружении металлического каркаса под сайдинг на стене по ее периметру и вокруг оконных и дверных проемов закрепляют UD- профиль.

UD- профиль закрепляют вокруг проема

При помощи UD-профиля монтируют направляющую полосу, а крепление сайдинга к металлическому каркасу происходит при помощи CD-профиля, шаг которого зависит от ширины утеплительного материала.

Панели сайдинга фиксируют к каркасу с помощью CD-профиля

UD-профиль делает конструкцию жесткой и фиксирует CD-профиль. Прикрепить его к наружной стене можно при помощи скобы «крокодил», которая выставляет каркас на основании показаний строительного уровня.

Подсистема из дерева

Особенности устройства деревянного каркаса при устройстве откосов на окна для сайдинга, включают следующие нюансы, о которых необходимо знать:

Стоевые профили из бруса рассчитывают исходя из шага в 50 – 60 см. Их высота должна быть равна высоте строения, так как их длину сложно наращивать.
Метизы приобретают с учетом шага в 40 см на один метиз.
Если влажность древесины превышает 12%, то ее высушивают естественным образом под прессом, дабы избежать эффекта «кручения» брусьев.

Для увеличения срока эксплуатации древесины применяют ее обработку различными защитными составами.

Монтаж подсистемы

Для оформления проема сайдингом на деревянной обрешетке не требуется устройство горизонтальных направляющих. Вертикальные направляющие должны быть установлены с шагом исходя из ширины утеплительного материала.

Шаг между направляющими зависит от типа утеплителя

Стартовую полосу крепят к брусьям.

Установка стартовой полосы

Возле оконных проемов закрепляют брусья в горизонтальном положении для обеспечения жесткости. К брусьям будет крепиться стартовый профиль и другие комплектующие, а также околооконная планка.

По верхнему краю оконного проема закрепляют горизонтальный брус

Варианты отделки оконного проема

Способ отделки проема выбирают, как уже говорилось, в зависимости от ширины откоса. Для проемов, в которых окно расположено практически в одной плоскости со стеной, используют J-фаску (j-trim).При ширине откосов до 20 см более эффективной и целесообразной будет околооконная планка – сайдинг для облицовки только проемов. Не всегда применима она в сочетании с пластиковыми окнами, поэтому предварительно рекомендуется проконсультироваться со специалистами.
Если ширина откосов превышает 20 см, то для отделки проема используют непосредственно панели, применимые для облицовки всех фасадов. Для установки таковых в этом случае необходимо использовать специальный профиль для сайдинга.

Глубина откоса до 20 сантиметров

Такая ширина откоса является оптимальной, именно на нее рассчитан монтаж околооконной планки, который состоит из двух этапов:

Сначала по всему периметру оконной рамы происходит установка финишной планки сайдинга.
Затем устанавливается околооконная планка.

Хотя этот способ является самым простым в практическом исполнении, у него есть свои нюансы, выполнение которых гарантирует качественный монтаж и долгую эксплуатацию этой фурнитуры сайдинга:

Сначала устанавливаются горизонтальные профили и только затем вертикальные.
При установке подоконника, монтаж нижней планки не нужен.
Соединение конструкции в углах происходит методом подрезания и загиба, как и при установке J-профиля.
Верхний околооконный профиль должен иметь зазор для температурного расширения – примерно 4 мм.

Совет! При монтаже нижней планки дополнительная установка отлива не требуется. Околооконная фурнитура справляется с отводом влаги и конденсата в полной мере.

При установке такого профиля на оконные проемы старых зданий могут возникнуть щели между панелями сайдинга. Здесь пригодиться силиконовый герметик, эластичность которого сгладит температурные расширения панелей без повреждения целостности конструкции.

Приоконная планка – особенности конструкции, габариты, условия применения, назначение

Околооконный профиль по назначению относится к доборным элементам сайдинговых ламелей. Как правило, изделие входит в стандартную комплектацию данного вида отделочных материалов всех известных производителей. Поэтому потребитель, пользующийся продукцией официальных фирм-изготовителей, никогда не столкнется с проблемой поиска подходящих компонентов.

Особенности конструкции и размеры

Планка, изготовленная по европейскому стандарту, состоит из следующих основных частей:

Широкая грань – располагается с внутренней стороны для непосредственной накладки на откос. Структура поверхности может быть гладкой или бороздчатой и иметь различную ширину. Совмещается с финишной планкой.
Узкая грань – отделяется от выше приведенной части посредством изгиба. Выполняет функцию наличника, располагается с внешней стороны. По ширине в 2-3 раза меньше, чем внутренняя область.
Крепежная область или J-компонент. Обладает П-образной структурой и продолговатыми крепежными отверстиями по кромке для прочной фиксации и состыковки с сайдинговыми ламелями.

Устройство околооконной планки Источник mkif12.ru Размеры частей околооконной планки зависят от места монтажа профиля и совмещения с сайдингом, а также от изготавливающего его бренда, и варьируются в следующих пределах:

Протяженность профиля – 305 см, ширина внутренней части – 14,4 см, внешней – 8 см.
Протяженность планки – 305 и 381 см, ширина внутренней области – 24 см, наружной – 8 см.
Длина изделия – 305 см, ширина изнутри – 22,8 см, снаружи – 7,5 см.

При этом если откосная область достигает 16 см и более, изделие считается широким и применяется для отделки откосов до 20 см, если меньше 16 см – малым.

Условия применения и назначение

Откосная планка рассматриваемого типа может применяться при следующих условиях:

Монтаж возможен при глубине откоса, равным 20 см (плюс-минус 1,5 см).
При расположении окна на уровне фасада выполняется установка только наличника.
При залегании проема на глубину более 20 см поверхность откоса обшивается сайдингом или софитом.
Монтаж элементов планки выполняется до начала установки ламелей, что позволяет более точно провести отделку.

Пример монтажных работ по отделке фасада сайдингом с приоконным профилем Источник rubankom.com Основное назначение приоконной отделки – это защита конструкции, а также мест соединения со стеной от атмосферных осадков. Дополнительно планка выполняет декоративную функцию, а при художественном подборе разноцветных элементов позволяет в соответствии с дизайнерскими задумками оригинальным образом оформить фасад дома.

Особенности монтажа и обработки околооконного сайдинга

В соответствии с европейскими строительными стандартами, окна в зданиях немного углубляются в плоскости стены, однако не более чем на 0,30 м. На российских просторах эти нормативы не выдерживаются, вследствие чего европейская пластиковая планка применяется в отечественном строительстве далеко не всегда. При слишком большом углублении окон одним лишь околооконным профилем не обойтись – тут как раз-таки и понадобится околооконная планка. Кстати, выглядит она намного эстетичнее прочих элементов.

Если окно углублено приблизительно на 0,20 м, около него монтируется специальная финишная планка в точности по периметру окна. Вычисляется, насколько утоплен оконный проем. При необходимости планку можно чуть подрезать точно по продольной линии. Широкая сторона вставляется в финишную планку и фиксируется на стеновой обрешетке.

Важно! Во время монтажа оконного сайдинга следует помнить о компенсационных зазорах – их размер должен быть в пределах 2-3 мм. Как правило, 20-сантиметровой утопленности проема для околооконной планки недостаточно – тогда не получится как следует замаскировать зазор и нужно будет нарезать несколько панелей сайдинга, околооконный профиль и внешний угол. Монтаж происходит по тому же алгоритму, что и с внешней стороны угла

Различие заключается лишь в том, что угловой элемент изнутри проема необходимо соединить с J-профилем

Монтаж происходит по тому же алгоритму, что и с внешней стороны угла. Различие заключается лишь в том, что угловой элемент изнутри проема необходимо соединить с J-профилем

Как правило, 20-сантиметровой утопленности проема для околооконной планки недостаточно – тогда не получится как следует замаскировать зазор и нужно будет нарезать несколько панелей сайдинга, околооконный профиль и внешний угол. Монтаж происходит по тому же алгоритму, что и с внешней стороны угла. Различие заключается лишь в том, что угловой элемент изнутри проема необходимо соединить с J-профилем.

Если для отделки проема используется специальная J-рейка, ее в обязательном порядке устанавливают точно по периметру. В первую очередь монтируют с боков специальные планки, после чего верхнюю планку надрезают таким образом, чтобы образовалось «ушко» — его слегка пригибают книзу. Эта часть конструкции устанавливается под боковые рейки – четко сверху-вниз.

В боковых рейках делают разрезы по размеру «ушка». С края верхнего элемента обрезают правильный угол. Существуют особые нюансы уклона, зависящие от местоположения угла:

Справа – кладется сверху-вниз и строго справа-налево, причем размер угла составляет 45 °;
Слева – направление опять же сверху-вниз, но уже слева-направо, размер угла – тот же.

Важно! На боковых рейках лицевую часть верхнего угла отрезают так же, как и на рейке, которая размещена сверху. В итоге место стыка получается ровным и выглядит эстетично. С тыльной стороны всех планок можно выполнить аналогичные действия

Но поскольку снаружи эта сторона невидна, часто мастера оставляют прямые углы. По аналогичному способу монтируют и широкий наличник, однако припуски делают несколько больше – в зависимости от размеров профиля

С тыльной стороны всех планок можно выполнить аналогичные действия. Но поскольку снаружи эта сторона невидна, часто мастера оставляют прямые углы. По аналогичному способу монтируют и широкий наличник, однако припуски делают несколько больше – в зависимости от размеров профиля.
