Правильный кровельный пирог

Стеновой пирог – инструкция к монтажу

Работу по сборке пирога каркасного дома начинают только после жесткой фиксации вертикальных стоек, подготовке материалов и крепежей.

Наружная обшивка каркаса

Для наружной обшивки каркаса чаще всего используют листы OSB толщиной 11-13 мм. Что оправдано их прочностью, устойчивостью к деформациям, влаге и температурным перепадам. Альтернативы:

• влагостойкая фанера толщиной 10-12 мм;
• цементно-стружечные плиты;
• древесноволокнистые плиты;
• гипсоволокнистые листы.

Крепление обшивки к каркасу выполняют так, чтобы стыки листов приходились на середины стоек. При этом нижний край плит совпадает с нижним краем обвязочного пояса. Между отдельными частями обшивки оставляют температурный зазор в 3-4 мм. Он нужен для расширения материала при смене температурного режима.

Обратите внимание! При обшивке окон и дверей используют целую плиту, в которой затем вырезают проем нужного размера. В качестве крепежей использую гвозди или саморезы

Все образованные листовым материалом стыки после окончания работ герметизируют пластичным акриловым герметиком или монтажной пеной

В качестве крепежей использую гвозди или саморезы. Все образованные листовым материалом стыки после окончания работ герметизируют пластичным акриловым герметиком или монтажной пеной.

Укладка теплоизоляционного материала

В качестве утеплителя для пирога каркасника используют пенополистирол, экструдированный пенополистирол, минеральную вату, пенополиуретан. Для удобства работы их выпускают в матах, рулонах, плитах.

Утеплитель укладывают между стойками так, чтобы не оставались даже небольшие пустоты. Для этого заполнение свободного пространства выполняют до возникновения небольшого давления на каркас.

Если какие-то пустоты или зазоры все же остаются, их задувают монтажной пеной, излишки которой после расширения обрезают.

Для дополнительной фиксации материала, чтобы предотвратить его сползание, применяют клей или тарельчатые дюбели. Клей используют для укладки пенопласта, нанося его на основание плиты слоем 3 мм. Тарельчатые дюбели подходят для крепления экструдированного пенополистирола. На одну плиту достаточно 5-7 штук, 1-2 из которых приходятся на ее середину.

В процессе работы следят за тем, чтобы стыки теплоизоляционного материала в рядах были смещены относительно друг друга на 200-300 мм.

Полезное: Перекрытия в каркасном доме

Монтаж обрешетки

Для монтажа обрешетки в пироге каркасного дома используют брус сечением 50х50 мм или доску 50х40 мм. Их перпендикулярно крепят к вертикальным стойкам гвоздями или саморезами. Между брусьями обрешетки выдерживают расстояние в 400-600 мм.

Утеплитель

Большая часть тепла — 30-70% — покидает дом через вентиляцию. Уменьшить эти теплопотери можно с помощью монтажа рекуператора в вентиляционной системе, но это очень дорого и для частных домов, как правило, нерентабельно.

Другое дело, крыша, которая занимает второе место по теплопотерям. Если кровля холодная, то через нее уходит еще 20-25% тепла. И снизить эти тепловые потери в 3-5 раз легко — нужно просто добавить слой теплоизоляции в пирог крыши.

Поскольку воздух — один из лучших теплоизоляторов, все утеплители сделаны из пористых материалов. Фактически, это тысячи и десятки тысяч миниатюрных полостей, в которых заключен воздух. И чем больше таких полостей на 1 м3, тем эффективнее утеплитель.

Из-за такой структуры большинство теплоизолирующих материалов впитывают воду, как губка. А мокрый утеплитель — бесполезный утеплитель. Полости влажной теплоизоляции вместо воздуха наполняются хорошо проводящей тепло водой или вовсе слипаются. Поэтому сохранение утеплителя сухим — одна из ключевых задач при устройстве пирога кровли.

При утеплении теплоизолирующий слой кровли укладывают между стропилами в два слоя так, чтобы стыки плит утеплителя не пересекались. Это помогает избежать появления мостиков холода. Общая толщина теплоизоляции зависит от средних температур зимой в районе строительства и вида утеплителя:

1. Минеральная вата. Негорючий, экологичный, недорогой, эффективный утеплитель. Но он очень хорошо вбирает влагу, и его практически невозможно просушить после этого.
2. Пенополистирол. Дешевый утеплитель, который нужно укладывать на кровлю немного более тонким слоем, чем минвату. Зато он очень горюч и выделяет токсичные вещества при горении, поэтому пенополистирол не рекомендуют использовать в жилых домах.
3. Экструдированный пенополистирол. Один из самых эффективных видов утеплителей. Он не сыпется, как пенопласт, удобен в монтаже, не вбирает влагу, но все равно горит, пусть и при намного большей температуре.
4. Пенополиуретан. Лучший по теплоизолирующим характеристикам утеплитель, который не вбирает влагу, не горит и элементарен в монтаже. Недостаток один — очень высокая цена.

Если в схеме кровельного пирога используются сыпучие утеплители — насыпной пеноизол, керамзит и другие, тогда на стропилах делают сплошную внутреннюю обрешетку из досок. А между стропильными ногами перпендикулярно им ставят перегородки, чтобы получились ячейки. Это позволяет распределить сыпучий утеплитель относительно равномерно на скатной крыше.

Принципы устройства кровельной конструкции

Для разных материалов, используемых для обустройства мягкой кровли, сооружается своя конструкция. Учитываются в данном случае факторы, оказывающие влияние на дальнейшие эксплуатационные возможности крыши и ремонт мягкой кровли.

Универсальная конструкция представляет собой материалы, укладываемые слоями на каркасное основание:

• пароизоляция предотвращает доступ влаги из помещений, расположенных снизу;
• теплоизоляцинные материалы используются для сохранения тепла в помещении и шумоизоляции;
• гидроизоляционный слой защищает пространство под крышей и комнаты внутри строения от атмосферных осадков;
• материалы для кровли защищают не только всю конструкцию, но и выполняют декоративные функции для здания.

Этот перечень материалов может быть изменен в зависимости от функциональных нюансов конструкции или пожеланий заказчика, на последнее может повлиять их стоимость. Например, цена устройства за м2 мембранной кровли одна из самых высоких, но при этом она выигрывает в длительности эксплуатации.

Дополнительная информация:

Утепление плоской крыши

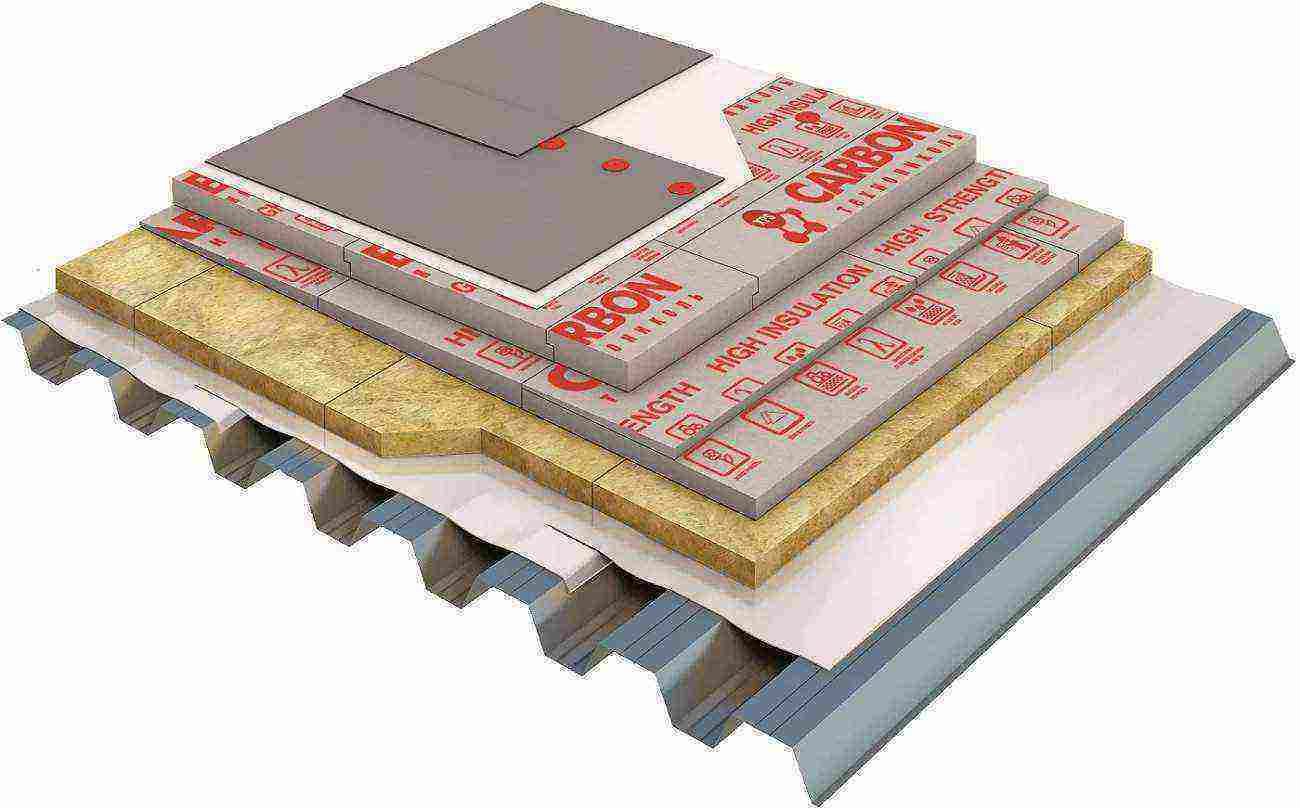

Схема однослойной теплоизоляции плоской кровли.

Технология утепления плоской крыши зависит от материалов перекрытия и особенностей эксплуатации.

Утепление плоской деревянной крыши

Обычно плоские деревянные крыши рассматривают как «признак» каркасного дома. Именно такую сферу применения указывают даже в «фирменном» описании кровельных систем компаний производителей тепло- и гидроизоляционных материалов ТехноНиколь. Но и в кирпичных домах деревянная плоская крыша не редкость, так как при относительно небольшом весе конструкции можно обеспечить достаточную жесткость и прочность кровли малоэтажного строения.

Одна из возможных схем утепления плоской деревянной кровли

Схема утепления выглядит так:

1. Основание. Влагостойкая OSB плита (класс 3 или 4).

2. Пароизоляционная пленка. Расстилают с перехлестом полос на 15-20 см по длинной стороне и по короткой (при наращивании в длину). По периметру пароизоляция должна подниматься на парапет и примыкающие поверхности на те же 15-20 см. Полимерно-битумные пароизоляционные пленки к основанию крепят с помощью клея или телескопического крепежа (вместе с теплоизоляцией). Полипропиленовую или полиэтиленовую пленку могут расстилать без крепления к основанию, фиксируя ее по периметру к стенкам примыкающих поверхностей с помощью самоклеющейся паронепроницаемой ленты.

3. Утеплитель на крышу дома. Для теплоизоляции плоской кровли могут применять три вида материалов: маты каменной ваты, экструдированный пенополистирол, жесткие плиты пенополиизоцианурата.

4. Кровельное покрытие.

Пожалуй как наиболее распространенный пример плоской утепленной крыши по деревянному перекрытию можно назвать террасу с выходом со второго этажа. Но в этом случае конструкция кровельного пирога по своему устройству ближе к утепленному перекрытию холодного чердака.

Утепление перекрытия террасы на втором этаже проводят между балок

В качестве кровельного покрытия плоских крыш используют рулонные гидроизоляционные материалы, которые позволяют выполнить сплошной и неразрывный верхний слой. Но, как и при утеплении скатной крыши, гидроизоляционный слой должен быть «дышащим». Есть два основных варианта устройства дышащей плоской кровли:

• применение полимерных мембран с высокой механической прочностью и устойчивостью к прямому воздействию ультрафиолета;

• двухслойное битумное покрытие – сверху наплавляемая рулонная изоляция, снизу подложка с вентилируемыми каналами (например, Унифлекс Вент).

К достоинству деревянной плоской крыши можно отнести то, что небольшой уклон устраивают за счет положения балок перекрытия. А он нужен даже у плоской крыши для отвода осадков в водосток.

Утепление плоской крыши по бетонному перекрытию

На этот вид утепленной плоской крыши приходится больше всего вариантов устройства кровельного пирога.

Начать с того, что есть неэксплуатируемые и эксплуатируемые плоские крыши. Причем «эксплуатация» может носить совершенно разный характер – от террасы в качестве зоны отдыха до обустройства так называемой «зеленой крыши».

Один из вариантов схемы эксплуатируемой плоской кровли с мавританским газоном

Если не учитывать разные варианты кровельного покрытия, то на бетонном перекрытии используется та же самая очередность слоев, что и на деревянном, кроме одного нюанса – организации уклона для отведения осадков во внешнюю или внутреннюю систему водостока. И здесь может использоваться несколько решений:

• устройство по перекрытию стяжки с уклоном;

• устройство по бетонному основанию насыпного уклонообразующего слоя из керамзита, отделенного от утепленного кровельного пирога армированной стяжкой;

• устройство насыпного уклонообразующего слоя из керамзита по слою из экструдированного пенополистирола или минеральной ваты, с последующей укладкой стяжки и кровельного покрытия;

• устройство уклонообразующего слоя из специальных плит или матов теплоизоляции, у которых одна поверхность расположена по отношению к другой с уклоном.

Последовательность обустройства кровли

Согласно руководству по устройство кровли, вне зависимости от используемого кровельного материала, обустройство должно выполняться в следующей последовательности:

1. Рассчитайте количество материала для кровли (крепежных элементов, гидро- и пароизоляции, утеплителя, кровельного материала).

2. Проконтролируйте качество возведения стропильной системы (горизонтальность конька и плоскостей скатов, прямоугольность стропильной системы.

3. Уложите гидроизоляционный материал и закрепите на стропильных ногах бруски контробрешетки.

4. Установите и закрепите материал обрешетки. При этом следует предусмотреть крепления для проходных элементов (например, вентиляционные трубы), а для крепления коньковой планки необходимо установить поверх стропил по две дополнительные доски обрешетки на расстоянии 50 мм друг от друга.

5. При обустройстве кровли установите защитные «фартуки» вокруг выхода дымохода, технологических отверстий, вдоль ендовы и конька.

6. Установите и закрепите кровельный материал.

7. Установите и закрепите все доборные изделия — торцевые и коньковые планки, верхние ендовы, планки примыкания, ограждения, внешних углов, вентиляционные и антенные выходы и т. п. К доборным элементам можно также отнести всевозможные лесенки, ограждающие решетки, снегозадержатели и пр. Использование одних доборных элементов крайне необходимо, без других можно обойтись — все зависит от конструктивных особенностей крыши, типа кровельного материала и т. д.

8. Смонтируйте водосточную систему.

9. Уложите между стропилами утеплитель. Эту операцию необходимо проводить в защитных очках, перчатках, головном уборе и респираторе

Плиты утеплителя укладываются враспор между стропилами, при этом важно не допустить их деформации. При нарезке утеплителя необходимо оставлять припуски по ширине 10—15 мм, за счет которых плиты будут плотно прилегать к стропилам, не оставляя зазоров и не создавая условий для проникновения холодного воздуха

Укладывая утеплитель в несколько слоев, необходимо следить за тем, чтобы стыки плит не совпадали или были перпендикулярны.

10. Далее по технологии обустройства кровли должен быть установлен и закреплен пароизоляционный материал. Пароизоляционная пленка должна не просто укладываться с нахлестом, необходимо обязательно герметизировать стыки при помощи специальной двусторонней соединительной ленты.

Особое внимание уделите герметизации тех мест, где пленка примыкает к стенам и трубам дымоходов. После сборки кровельного «пирога» утеплитель лучше прижать со стороны пароизоляции досками — они не только предотвратят его провисание, но и послужат хорошей обрешеткой для дальнейшей внутренней отделки (гипсокартоном, вагонкой и т

п.)

После сборки кровельного «пирога» утеплитель лучше прижать со стороны пароизоляции досками — они не только предотвратят его провисание, но и послужат хорошей обрешеткой для дальнейшей внутренней отделки (гипсокартоном, вагонкой и т. п.).

После завершения монтажных работ с поверхности кровли следует удалить строительный мусор, обработать и подкрасить места срезов, царапин и потертостей. В дальнейшем рекомендуется два раза в год проводил» уборку кровли от листвы, веток и прочих посторонних предметов. Обычно это делают мягкой щеткой, тряпкой или струей воды, направленной от конька к карнизу. Передвигаться по поверхности кровли следует плавными движениями и только в мягкой обуви. После уборки необходимо очистить все элементы водосточной системы.

Функциональные различия кровли



Плоские крыши делятся по функциональному назначению на две категории.

• Неэксплуатируемые
• Эксплуатируемые

Если рассматривать первую категорию, то здесь застройщики не ставят своей будущей целью использование поверхности крыши. Она будет выполнять исключительно свои основные функции: защищать здание от атмосферных осадков и отводить их подальше от фундамента. Нередко по таким крышам нельзя перемещаться просто так, для этого необходимо оборудовать поверхность специальными мостиками или трапами. Проблема заключается в ненадежности кровельного покрытия, вернее в ее составе. Например, кровле из рубероида вы никак не сможете навредить обычной ходьбой, что касается наливной крыши, то здесь противоположная ситуация.

Неэксплуатируемые кровли используются исключительно для защиты здания от осадков, поэтому их устройство будет куда дешевле. Здесь вы сможете сэкономить не только на конструкции, но и материалах. Научившись укладывать наплавляемые кровли, вы даже сможете обходиться без вызова кровельной бригады.

Эксплуатируемая крыша является полной противоположностью вышеописанной. Здесь, кровельная поверхность не только защищает здание, но и позволяет размещать более тяжелые конструкции. В странах Европы можно встретить жилые дома с озелененной крышей. Растения, растущие на кровле, получают больше света и не только украшают строение, но и помогают природе перерабатывать загрязненный воздух. Конечно можно обойтись и без растительности. Устроив зону отдыха, вы сможете наблюдать за бегущими облаками. Вариантов обустройства эксплуатируемой кровли очень много, главное иметь источник вдохновения.

Это интересно: Какая металлочерепица лучше — матовая или глянцевая

Правила монтажа обрешетки относительно угла

Прежде чем написать данный раздел, мы просмотрели множество видео и выделили основные правила, которые помогут вам создать идеальное устройство крыши. Обрешетка для мягкой кровли должна создаваться с учетом таких нюансов:

• Для крыш с углом меньше 10 градусов необходимо делать обрешетку сплошного типа. Для этого лучше всего использовать влагостойкую фанеру;
• Если же угол варьируется от 10 до 15 градусов, то обрешетку делают с шагом 45 мм. Для создания устройства оптимально использовать брус и водостойкую фанеру. Направлять конструкцию следует параллельно карнизу постройки;
• Если величина угла превышает 15 градусов, то шаг следует увеличить до 60 см. Для создания конструкции лучше всего подойдет брус, размером 45 на 50 мм;
• Следует устанавливать дополнительный брус в тех местах, где будет крепиться ендовы и конек.

Лучшим материалом для изготовления обрешетки под мягкую кровлю следует считать калиброванную доску. Благодаря равным величинам толщины получается ровный стык и удается избежать ступенчатой конструкции. Практический опыт доказал, что такие поверхности способны служить намного дольше, чем кровли с неровностями. Именно по этой причине застройщики приобретают качественный материал и стараются максимально точно состыковать доски.

Изготовление обрешетки для шифера

Преимущества и недостатки фальцевой кровли

Отличительной особенностью фальцевой кровли является технология монтажа, подразумевает создание своеобразного замка. С его помощью осуществляется скрепление листов кровельного материала, не допускающее протечек воды. Внешний вид крыши при этом получается удивительно эстетичным.

Каждый отдельный лист материала называется картиной. Они выполнены из листовой либо рулонной стали, имеющей оцинкованное покрытие. Специальное напыление, которое наносится на картину поверх оцинковки, служит для придания долговечности. Такое напыление может быть медным, алюминиевым, цинковым, а также выполненным из таких полимеров, как пурал или пластизол. Из всех перечисленных вариантов именно медь считается наиболее долговечной и надежной.

Плюсы фальцевой кровли:

• разнообразные виды напыления, придающие покрытию уникальность и оригинальность;
• невозможность протечек воды из-за специфического фальцевого соединения;
• отсутствие необходимости в крепежных отверстиях, что служит защитой от температурных колебаний;
• прекрасное покрытие кровли, подходящее к любому зданию – это обусловлено разнообразной технологией монтажа, вариациями укладки листов и внешними особенностями материалов;
• беспрепятственный сход снега и стекание воды обеспечивается благодаря гладкой поверхности;
• возможность обустройства крыши любой конфигурации возможно благодаря гибкости материалов;
• из-за относительной легкости материалов возможен монтаж крыши без стропил;
• простота в ремонте и обслуживании;
• продолжительный срок эксплуатации от 20 до 150 лет;
• такая кровля является пожаробезопасной;
• разнообразие цветовых решений;
• наличие антикоррозионного покрытия;
• подходит на любое основание, как для вентилируемых покрытий, так и для невентилируемых;
• картины для покрытия могут быть абсолютно разной длины и ширины.

Минусы фальцевой кровли:

• чтобы упростить монтаж такой кровли, необходимо специальное оборудование;
• кровлю из стали нужно обязательно утеплять, так как у нее высокая теплопроводность;
• нужно принимать меры для повышения звукоизоляции;
• нужно обеспечивать молниеотвод и заземление в целях защиты от грозы;
• необходимо устанавливать снегозадержатели для снега.

Утепление по стропилам

Такая технология укладки утеплителя применяется редко. В основном она обусловлена двумя факторами:

• дизайнерской задумкой оформления лоджии;
• малым размером помещения.

Если пространство лоджии планируется оформить:

• в скандинавском стиле;
• в стиле шале;
• на манер старорусской горницы;
• в стиле прованс;
• обязательным элементом станет доска на потолке. Оголенные стропильные ноги, окрашенные в соответствующие цвета, придадут колорита помещению.

Конечно, можно сделать муляж. Но ценность площади мансарды всегда остается важным вопросом. Потому лучше воспользоваться уже имеющимися конструкциями.

Утеплители

Во втором случае расстояние между стропилами используется для расстановки мебели или в других целях. Закрыв его утеплителем, хозяева лишаться ценных квадратов.

Схема процесса в этом случае такова:

• На стропила настилается листы фанеры, ДСП или OSB. Крепление производится при помощи саморезов;
• Настилается паробарьер. Наличие этой опции зависит от типа материала утепления. ЭППС, например, не боится влаги, потому при его применении этот пункт исключается;

Экструдированный пенополистирол

Укладывается плотное утепление. Крепление происходит при помощи дюбелей или клея. Укладка происходит с перекрытием швов. Начинается монтаж от конька;

Устройство гидроизоляционного слоя;
Монтаж обрешетки и контр обрешетки;
Крепление отделочного кровельного материала.

Преимущества метода:

• слой утеплителя не имеет разрывов, потому не наблюдается мостиков холода;
• несущие элементы кровли не подвержены воздействию внешней среды. Температура на поверхности стропил остается постоянной. Это обеспечивает долговечность кровельной схемы;
• высокая степень звукоизоляции по сравнению с другими схемами за счет сплошности покрытия.

В данной схеме монтажа высокие требования предъявляются к пароизоляции. Она должна быть устойчива к механическим воздействиям. После ее укладки, монтажники движутся по кровле, грозя повредить ненадежный материал.

К минусам подобного утепления относится:

• сложность работ при наличии на кровле выступающих частей, ендов, хребтов;
• невозможность производства работ при непогоде.

Утепление поверх стропил пользуется популярностью в европейских странах. Законодателями данной технологии считаются германцы.

Что такое мягкая черепица

Название условно. Материал скорее представляет собой листы из стекловолокна, пропитанного битумным вяжущим с добавлением резины. Особенности состава диктуют некоторые требования при производстве строительных работ и эксплуатации. Лист покрытия называется гонт.

Структура мягкой черепицы

Для повышения защитных свойств лицевая поверхность посыпается крошкой из камня. Это позволяет материалу приобрести большую устойчивость к механическим повреждениям. К преимуществам использования мягкой черепицы для покрытия кровли своими руками можно отнести следующие характеристики:

Преимущества мягкой черепицы

• привлекательный внешний вид;
• простота транспортировки благодаря компактным размерам изделий и их сравнительно небольшой массе;
• упрощение процесса подъема материала на кровлю;
• монтаж своими руками выполняется проще;
• отсутствие шума при дожде или ветре, крыша из такого материала поглощает лишние звуки и способствует комфортному отдыху в доме;
• большое разнообразие цветовых решений.

Помимо достоинств монтаж имеет ряд недостатков:

Утепление плоской кровли — особенности

Прежде всего, надо понимать, что утепление крыши необходимо лишь в отапливаемых постройках, в иных случаях эта процедура не имеет смысла. Плоская крыша может быть утеплена снаружи или изнутри.

При этом, наружный вариант намного удобнее физически, для проведения работ снизу неминуемы пропуски щелей, приводящие к образованию мостиков холода, появление конденсата и выход утеплителя из строя.

Наружное утепление тоже имеет множество ограничений и требований.

Прежде всего надо учитывать специфику поверхности:

• Наличие снега в зимнее время;
• Минимальный уклон требует ровной поверхности без углублений и неровностей, что ограничивает применение мягких утеплителей;
• Необходимость снижения нагрузки на поверхность во избежание деформаций.

Опасность проникновения воды усугубляется отсутствием традиционных непроницаемых кровельных покрытий — шифера, черепицы, ондулина и т.п., служащих в том числе желобами для водостока. Отсечка от воздействия влаги на утеплитель лежит практически полностью на внешнем гидроизолирующем слое.

В наружном кровельном пироге отсутствует вентиляционный зазор, способствующий выводу из утеплителя водных паров и просушке материала.Это обстоятельство частично компенсируется наличием слоев балластной засыпки гравием, выполняющим функцию дренажного слоя.

Тем не менее, проникновение влаги внутрь утепляющего пирога является более возможным, чем на скатных крышах. Кроме того, воздействие водяного пара, проникающего из перекрытия, имеет большую интенсивность из-за отсутствия вентиляционного зазора, что требует наличия подготовительного отсекающего слоя на поверхности бетона.

Особенности утепления

Схема расчета шага стропил

По строительным нормам шаг стропил крыши располагается в интервале 0,6 – 1 метр. Окончательный его расчет выполняют по несложной формуле в зависимости от общей длины крыши. Для расчета необходимо выполнить следующий перечень действий:

1. определить, какое расстояние должно быть между стропилами для ваших конкретных условий строительства. По справочнику определяется величина ветровых и снеговых нагрузок в местности.
2. длина крыши делится на желаемое расстояние, прибавив единицу. Полученный результат будет равен количеству стропильных ног, которые устанавливаются на одном скате кровли. В том случае, если величина не является целым числом, её округляют.
3. длина крыши делится на рассчитанное выше количество стропил, получаем окончательный шаг в метрах.

Например, при наклоне ската в 30 градусов максимальное расстояние между стропилами двускатной крыши под металлочерепицу составляет 0,6 мера. Длина предполагается равной 16 метров. Следовательно:

1. 16:0,6+1=27,66;
2. округлив результат, получим 28 стропил на один скат;
3. 16:28=0,57 метра – межосевой промежуток стропильных ног для данных конкретных условий.

Конструкция «кровельного пирога»

Очень часто мы слышим от строителей или проектировщиков сочетание «кровельный пирог»

При укладке гибкой черепицы самостоятельно важно понимать, что именно от правильно смонтированного «кровельного пирога» будет зависеть долговечность и практичность кровли. Пирог выполняется слоями и включает в себя: стропильную систему, пленки, утеплитель, подкладочные ковры и так далее

Каждый слой укладывается последовательно и выполняет свою важную функцию.

«Кровельный пирог» для холодной (без утепления) и теплой (с утеплением) крыши будет разным. Нетрудно догадаться, что с холодной кровлей справиться гораздо легче. Примерная схема холодной кровли ниже:

1. Гибкая черепица 2. Подкладочный ковер 3. Основание (ОСБ плита) 4. Деревянная обрешетка 5. Стропильная нога

«Кровельный пирог» для утепленной кровли имеет гораздо больше слоев. Схема всей конструкции выглядит так:

Устройство шатровой крыши

Если подробнее рассмотреть, то схема каркаса крыши не такая уж сложная. Основными узлами сооружения являются:

Шатровая крыша различается конструкцией стропильной системы, которая бывает наслонная и висячая. Вариант подбирают на стадии проектировки, учитывая планировку здания.

Совет! Если у шатровой кровли скаты обладают уклоном больше 40 о, оптимально отдать предпочтение висячему типу стропильной системе.

Отдельного внимания требует коньковый узел. У шатровой кровли отсутствует коньковый прогон. Края стропильных ног вверху сходятся вместе и опираются на вертикальную опору. Столб тоже должен иметь точку опоры, которую можно обустроить тремя способами:

1. Опора на нижнее перекрытие не лучший вариант для шатровой конструкции, особенно если предусмотрен мансардный этаж. Столб занимает полезное пространство. Вариант приемлем для беседок. Столб служит элементом декорации, вокруг него обустраивают стол.
2. В одноэтажных домах несущий брус устанавливают на балку перекрытия, концы которой лежат на внутренней стене здания. Чтобы добиться уменьшения нагрузки и не снизить прочность конструкции, на балку фиксируют лежень с подкосами.
3. Сложный узел получается с опорой столба на состыкованные монтажными стальными элементами верхние пятки основных стропил. Такая схема увеличивает распирающую нагрузку на мауэрлат. Каждая стропильная нога оснащается ригелем.

Основные элементы кровельного пирога

Итак, мы поняли, как должна выглядеть конструкция кровельного пирога, теперь давайте разберем каждый из элементов подробно, обращая внимание на особенности и важные аспекты

Пароизоляция

Для вариантов с неутепленной кровлей пароизоляция не нужна, а вот если чердак или другое помещение под крышей является жилым и отапливаемым, без пароизоляции не обойтись – в противном случае, утеплитель наберет влагу, образованную в результате конденсата. Для крепления пароизоляционной пленки используются стропила. Пароизоляционная пленка производится в рулонах – рулон расстилается вдоль конька с нахлестом. Величина нахлеста составляет примерно 15 сантиметров. Проще всего крепить этот материал к стропилам при помощи строительного степлера. Еще один момент: все стыки необходимо проклеивать специальным скотчем и при монтаже не натягивайте пароизоляционную пленку, пусть она немного (буквально на 3-5 миллиметров) провиснет между стропилами.

Совет! Для расчета расстояния между стропил исходите из веса одного кв.м будущего кровельного пирога.

Обрешетка и контробрешетка

Данные элементы повышают прочность конструкции и служат, как вентиляция, предупреждая гниение стропил. В первую очередь монтируются бруски контробрешетки – именно на них укладывается основной слой обрешетки, а зазор, образованный между двумя этими слоями будет служить в качестве вентиляции. Устройство кровельного пирога подразумевает, что на этом этапе вы уже знаете какой кровельный материал будете использовать. Если вы собираетесь крыть крышу битумной черепицей, вам потребуется сплошная обрешетка. Делается этот слой из ОСБ, фанеры и так далее. Поверхность должна быть идеально гладкой, ровной, иметь минимальное количество стыков.

Совет! Для усиления прочности конструкции, листы ОСБ (именно они являются рекомендованными для мягкой кровли) должны всеми сторонами опираться на стропила или контробрешетку. Провисание приведет к тому, что конструкция потеряет в прочности.

Утеплитель

Повторимся, что слой утеплителя нужен только в том случае, если под крышей вы планируете теплое помещение или отапливаемый чердак. Выбор утеплителя – дело ответственное, ведь через крышу уходит почти 30% тепла, а значит, правильно подобранный утеплитель поможет оптимизировать затраты на отопление пространства. Оптимальный вариант утепления кровельного пирога – минераловатный утеплитель на основе стекловаты или базальта. Такие материалы удобны в применении, ведь они могут быть уложены даже в труднодоступных уголках, не образуя стыков и, как результат, мостиков холода. Помните, что качественный утеплитель для устройства кровли должен выполнять свою основную функцию – защищать от повышенных и пониженных температур. Минимальной толщиной утеплителя считается 150 миллиметров, однако для регионов с очень холодными зимами строительные нормы предусматривают увеличение толщины до 200 миллиметров и больше.

Важно! Рекомендуется укладывать утеплитель по сухому дереву

Гидроизоляция

Так как кровля – это основное препятствие между помещениями дома и атмосферными осадками, монтаж пирога сложно представить себе без продуманной системы гидроизоляции. Если монтировать мягкую кровлю, лучше выбирать диффузионные мембраны. Эти мембраны обладают великолепным свойством – они выпускают пар наружу, но не пропускают влагу извне. Таким образом, пар поднимается вверх, однако крыша остается цельной и неприступной даже для самых нещадных ливней. Такая мембрана монтируется прямо по теплоизоляционному слою, что позволяет сделать пирог кровли компактнее, усилить теплоизоляционные свойства конструкции и сэкономить время при устройстве кровли.

Вентиляция

Вентиляция – это то, без чего кровельный пирог не обойдется, ведь иначе конденсат в короткие сроки приведет всю конструкцию кровли в негодность

Важно знать, что вентиляция кровли бывает пассивной и принудительной. К пассивной вентиляции кровельного пирога относятся вентзазоры, которые располагаются между слоями (мы говорили о них, упоминая обрешетку)

Выбор кровельных зазоров

Строители считают идеальным уклон кровли, составляющий 20 градусов. Не всегда удается достичь этого параметра ввиду конструктивных особенностей здания.

По этой причине специалисты руководствуются общепринятой таблицей минимальных уклонов. Благодаря своим уникальным характеристикам, кровельный пирог из профнастила применим при уклонах от 7 градусов. Следует помнить, что такой уклон допустим лишь при обустройстве помещений хозяйственного и производственного назначения. У жилых построек кровля должна иметь уклон, превышающий 10 градусов.

Профнастил считают одним из лучших материалов для обустройства кровельного пирога. Его превосходные эксплуатационные характеристики в сочетании с демократичной стоимостью заставляют потребителей отказаться от работы с прочими строительными материалами.
