Трехфазный генератор и как его правильно выбрать: обзор надежных моделей и какими характеристиками обладают устройства

Двухфазный режим асинхронного генератора.

Рис.2 Двухфазный режим асинхронного генератора.

Такую схему следует использовать тогда, когда нет необходимости в получении трёхфазного напряжения. Этот вариант включения уменьшает рабочую ёмкость конденсаторов, снижает нагрузку на первичный механический двигатель в режиме холостого хода и т.о. экономит “драгоценное” топливо.

В качестве маломощных генераторов, вырабатывающих переменное однофазное напряжение 220 В, можно использовать однофазные асинхронные короткозамкнутые электродвигатели бытового назначения: от стиральных машин типа “Ока”, “Волга”, поливальных насосов “Агидель”, “БЦН” и пр. У них конденсаторная батарея может подключаться параллельно рабочей обмотке, либо использовать уже имеющийся фазосдвигающий конденсатор, подключенный к пусковой обмотке. Емкость этого конденсатора, возможно, следует несколько увеличить. Его величина будет определяться характером нагрузки, подключаемой к генератору: для активной нагрузки (электропечи, лампочки освещения, электропаяльники) требуется небольшая емкость, индуктивной (электродвигатели, телевизоры, холодильники) – больше.

Рис.3 Маломощный генератор из однофазного асинхронного двигателя.

Теперь несколько слов о первичном механическом двигателе, который будет приводить во вращение генератор. Как известно, любое преобразование энергии связано с её неизбежными потерями. Их величина определяется КПД устройства. Поэтому мощность механического двигателя должна превышать мощность асинхронного генератора на 50…100%. Например, при мощности асинхронного генератора 5 кВт, мощность механического двигателя должна быть 7,5…10 кВт. С помощью передаточного механизма добиваются согласования оборотов механического двигателя и генератора так, чтобы рабочий режим генератора устанавливался на средних оборотах механического двигателя. При необходимости, можно кратковременно увеличить мощность генератора, повышая обороты механического двигателя.

Каждая автономная электростанция должна содержать необходимый минимум навесного оборудования: вольтметр переменного тока (со шкалой до 500 В), частотомер (желательно) и три выключателя. Один выключатель подключает нагрузку к генератору, два других – коммутируют цепь возбуждения. Наличие выключателей в цепи возбуждения облегчает запуск механического двигателя, а также позволяет быстро снизить температуру обмоток генератора, после окончания работы – ротор невозбужденного генератора еще некоторое время вращают от механического двигателя. Эта процедура продлевает активный срок службы обмоток генератора.

Если с помощью генератора предполагается запитывать оборудование, которое в обычном режиме подключается к сети переменного тока (например, освещение жилого дома, бытовые электроприборы), то необходимо предусмотреть двухфазный рубильник, который в период работы генератора будет отключать данное оборудование от промышленной сети. Отключать надо оба провода: “фазу” и “ноль”.

В заключение несколько общих советов.

1. Генератор переменного тока является устройством повышенной опасности. Применяйте напряжение 380 В только в случае крайней необходимости, во всех остальных случаях пользуйтесь напряжением 220 В.

2. По требованиям техники безопасности электрогенератор необходимо оборудовать заземлением.

3

Обратите внимание на тепловой режим генератора. Он “не любит” холостого хода

Снизить тепловую нагрузку можно более тщательным подбором емкости возбуждающих конденсаторов

Снизить тепловую нагрузку можно более тщательным подбором емкости возбуждающих конденсаторов.

4. Не ошибитесь с мощностью электрического тока, вырабатываемого генератором. Если при работе трёхфазного генератора используется одна фаза, то её мощность будет составлять 1/3 общей мощности генератора, если две фазы – 2/3 общей мощности генератора.

5. Частоту переменного тока, вырабатываемого генератором, можно косвенно контролировать по выходному напряжению, которое в режиме “холостого хода” должно на 4…6 % превышать промышленное значение 220/380 В.

Положительные и отрицательные качества бензогенераторов для дома

Для удобства сравнения преимуществ и недостатков наша редакция предлагает ознакомиться с ними в табличной форме.

Преимущества Недостатки
Благодаря малым габаритам и весу такие устройства достаточно мобильны и способны обеспечить резервное питание вдали от магистралей электропередач. Такой бензогенератор не сможет работать непрерывно долгое время.
Довольно просты в эксплуатации. Для работы с бензогенератором не требуется особых знаний и навыков. Пуск маломощных агрегатов чаще всего производится посредством ручного стартера. Используются только как временные источники энергии (при аварийных работах, во время отключения электроэнергии).
Просты в обслуживании. Обслуживание сводится к предстартовой проверке масла, периодической чистке свечей и самого генератора, заливке бензина. Стоимость бензина в наши дни растет день ото дня, поэтому и стоимость вырабатываемой электроэнергии довольно высока.
Низкий уровень шума. Современные устройства бывают и вовсе практически бесшумными. Маломощное устройство неспособно обеспечить все бытовые приборы электроэнергией.
Предъявляется минимум требований к условиям, в которых будет эксплуатироваться устройство. В помещении это необходимость хорошей вентиляции для отвода выхлопного газа, на открытом воздухе – необходимость прикрыть прибор пленкой в случае выпадения осадков. Устройства с низкой мощностью оснащены однофазным генератором. 380В способны вырабатывать более мощные модели, но расход топлива у них слишком большой, да и стоимость значительно выше.

Стоимость таких устройств довольно разнообразна и, в зависимости от их мощности, может варьироваться от 4000 до нескольких миллионов рублей

1 Huter HT1000L

Huter – одна из самых авторитетных немецких марок электростанций, выпускающая обширный модельный ряд бензиновых и дизельных генераторов. Компания выпустила первый генератор еще в 1979 году. На российском рынке генераторы «Хутер» появились впервые в 2004 году и успели завоевать доверие множества потребителей. Данный 4-х тактный бензогенератор обладает активной мощностью в 1 кВт и может автономно проработать до 4 часов на одном баке. Большим плюсом является то, что данный генератор оснащается бесщеточной системой подачи тока. Это избавляет от всех тех проблем, присущих щеточным генераторам (щетки быстро изнашиваются).

Fubag BS 7500

  • Активная мощность – 7 кВт.
  • Двигатель – FUBAG GF445.
  • Способ запуска – ручной.
  • Объем бака – 25 л.
  • Габаритные размеры – 694x524x595 мм.
  • Масса – 84,8 кг.

Наш последний участник обзора Fubag BS 7500 – мощный бензиновый генератор, оснащенный надежным одноцилиндровым двигателем с воздушным охлаждением. Мотор рассчитан на заправку обычным автомобильным неэтилированным бензином, марки не ниже АИ-92, что избавляет владельца от проблем с поиском подходящего топлива. Модель будет отличным аварийным источником энергии, который можно установить на дачном участке или загородном доме. Большой показатель активной мощности позволяет подключать к генератору энергоемкое электрическое оборудования, включая сварочные аппараты.

В процессе эксплуатации генератор требует к себе минимум внимания. Подготовительные работы сводятся к ежедневной проверке уровня масла, периодической заправке бензином и замене свечей зажигания. Все узлы установки компактно размещены на металлической раме, изготовленной из круглых труб диаметром 32 мм. Запуск двигателя осуществляется с помощью ручного стартера реверсивного типа. Многофункциональный дисплей дает возможность контролировать основные параметры работы: напряжение, частоту, количество моточасов, а также индикацию низкого уровня масла. Для подключения электрооборудования имеется две стандартные розетки, оснащенные индивидуальными предохранителями на 16А, а также одной силовой розеткой, рассчитанной на подключение мощных потребителей до 32А.

Итак, наш обзор подошел к концу. Надеюсь, теперь вы сможете приобрести бензиновый генератор, который будет полностью соответствовать вашим потребностям и особенностям планируемых работ.

Бензогенератор какой фирмы выбрать

Среди большого разнообразия фирм производителей силовой техники порой трудно определиться с выбором, наша редакция отобрала 5 самых популярных и надежных производителей генераторов:

  • Huter – известный бренд (Германия) с производственными подразделениями в Китае. Специализируется на выпуске портативных генераторов. Развитая сеть сервисных центров обеспечивает квалифицированное техническое обслуживание с официальными гарантиями.
  • Южнокорейская компания Hyundai предлагает широкий ассортимент техники в среднем ценовом сегменте. Надежность серийных моделей генераторов подтверждают отзывы частных пользователей и специалистов.
  • Торговая марка Fubag (Германия) принадлежит российской компании. На официальном сайте сообщается о наличии производственных и конструкторских подразделений в Швейцарии, Италии, других европейских странах.
  • Технику CHAMPION выпускают в Тайване с применением патентованных инженерных решений (США). Бензогенераторы этого бренда отличаются хорошими экономическими показателями, компактностью, низким уровнем шума.
  • Daewoo (Южная Корея) предлагает бытовую (BASIC) и профессиональную (MASTER) линию. Все генераторы созданы на основе собственных силовых агрегатов производителя.

Как выбрать и на что обратить внимание?

Использование генератора гарантирует бесперебойного обеспечение частного дома или строительного объекта электричеством.

Ассортимент брендов включает множество разнообразных моделей. Они отличаются дизайном, характеристиками и стоимостью.

При выборе генератора стоит обратить внимание на следующие моменты:

  1. Определить, будет использоваться устройство как основной или резервный источник электроснабжения. Модели с вместительными баками станут лучшим вариантом для непрерывной работы в течение продолжительного времени.
  2. Решить, где будет стоять агрегат. Если он будет работать на улице, он должен быть устойчив к перепаду температуры и быть закрытого типа. Модели открытого типа подходят для установки в помещении.
  3. Длительность работы. Время автономной работы без дозаправки составляет до 10 часов.
  4. Тип управления. Модели запускаются с электростартера или нажатия кнопки. Также есть модели с дистанционным запуском с помощью пульта.

Бензогенераторы мощностью до 5 кВт

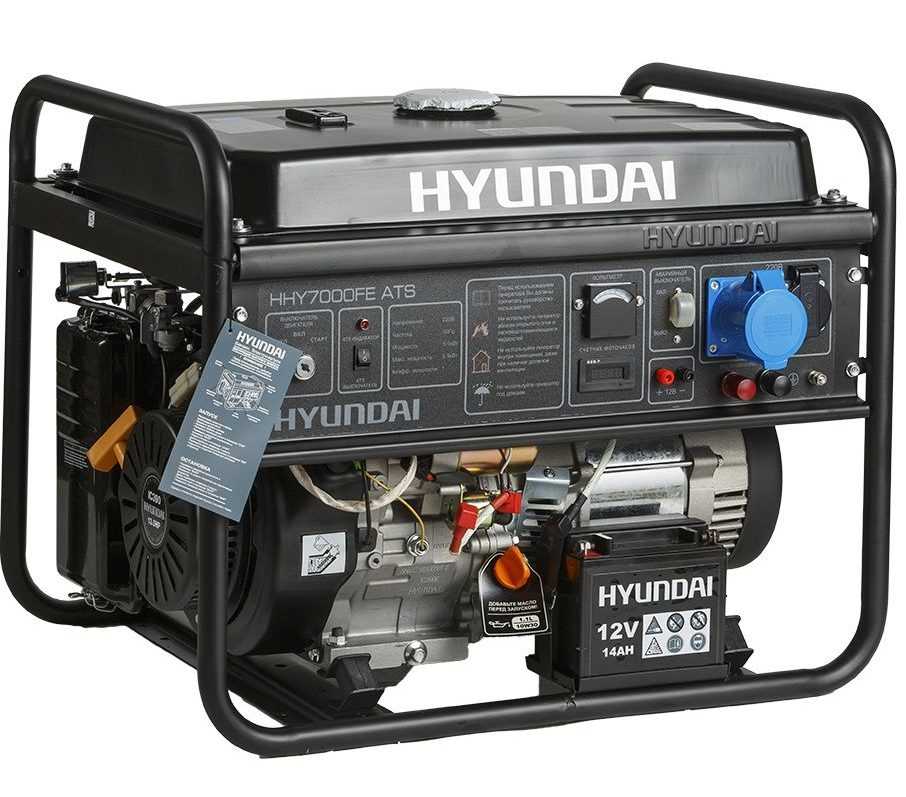

Hyundai HHY 7000FE ATS

Однофазный бензоагрегат Hyundai HHY 7000FE ATS оснащен встроенной автоматической управляющей системой. Может выступать в роли, как основного, так и альтернативного источника электропитания. Топливо — бензин А92. Пиковая мощность — 5 500 Вт, номинальная — 5 000 Вт.

Технические характеристики:

  • запуск — электростарт;
  • мотор — HYUNDAI IC390, одноцилиндровый, 4-тактный;
  • объем асинхронного двигателя — 389 см3;
  • охлаждение — воздушное;
  • автономная работа — 12 ч.;
  • напряжение на выходе — выше 12 В;
  • шум — 69 дБ4
  • розетки — 2: 16 и 32 А;
  • масса — 79 кг;
  • страна производитель — Корея.

Конструкция укомплектована стабилизатором напряжения, электронным счетчиком моточасов, защитой от перегрузки, системой автозапуска. В наборе есть необходимые инструменты, инструкция, пара ключей для зажигания.

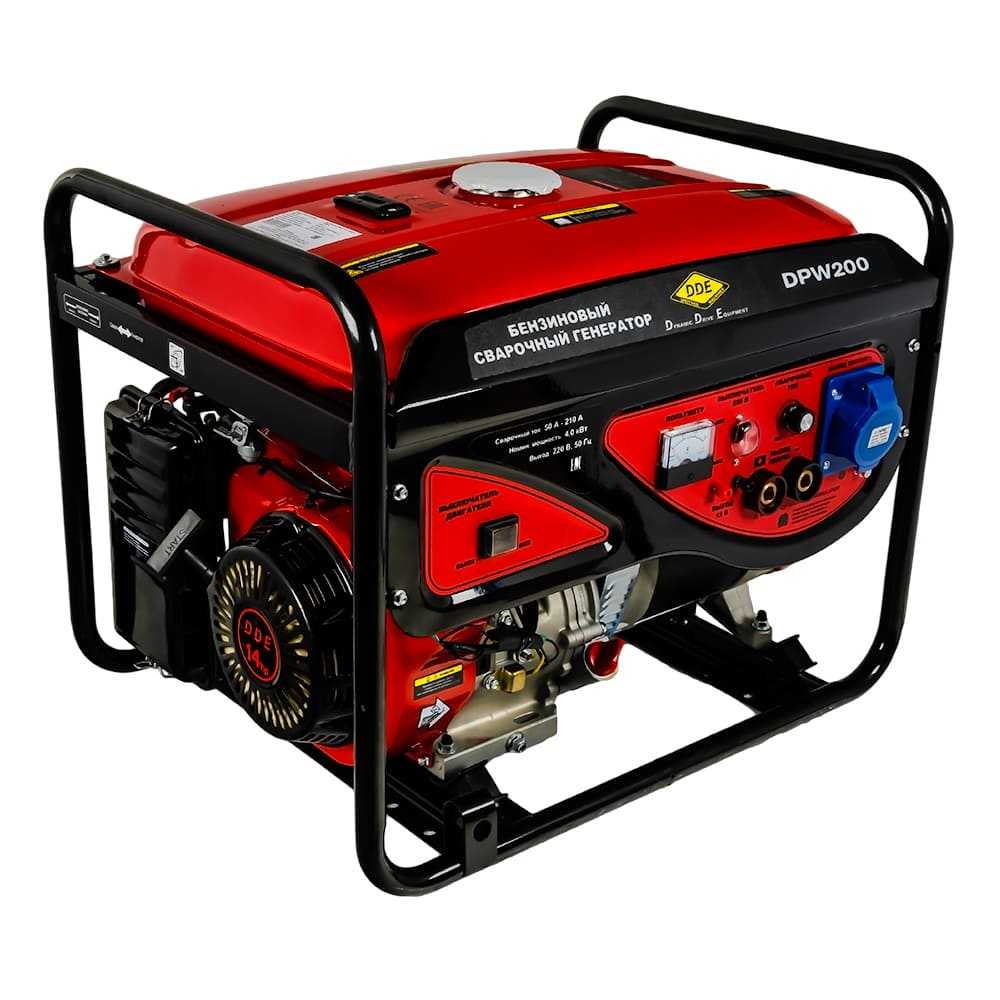

DDE DPW200

Родиной бренда DDE являются США, но сборка осуществляется в Китае. DDE DPW200 — универсальная однофазная сварочная бензиновая установка, сочетающая много положительных характеристик. У нее большие габариты, но транспортировать ее легко, т.к. на корпусе предусмотрены специальные колеса, ручки.

Работает ДДЕ от 4-тактного двигателя H190F (производителя Lifan), выдерживающего большие нагрузки. Мотор легко заводится, экономно расходует бензин. От перегрева его защищает воздушная система охлаждения. При потреблении 2,6 л топлива за час, агрегат сможет проработать без дозаправок 9 ч. Все разъемы, кнопки сосредоточены на рабочей панели.

Ключевые характеристики:

  • напряжение — 230 В;
  • мощность— номинальная 3 600 Вт, максимальная 4 000 Вт;
  • мотор — 14 л.с.;
  • объем бака — 25 л;
  • запуск — ручной;
  • ток сварки — от 80 до 210 А;
  • вес — 98 кг.

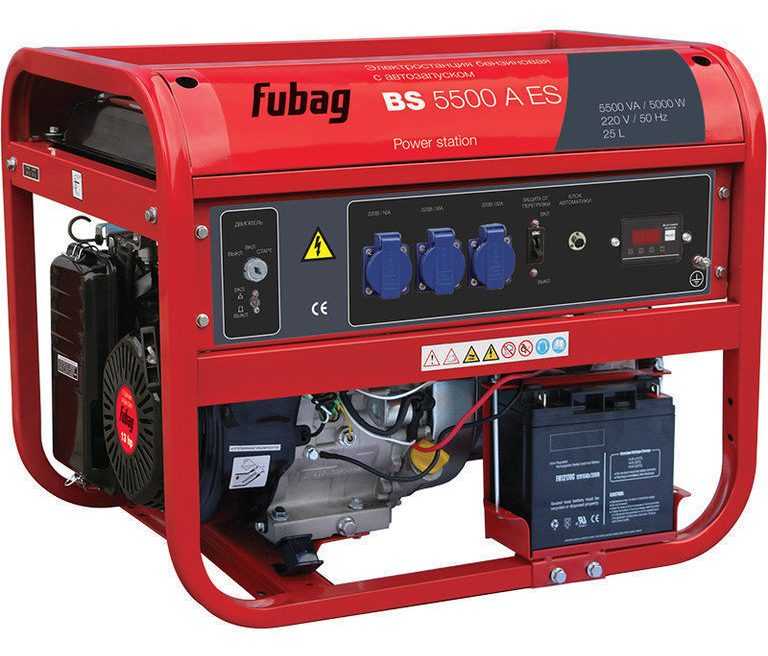

Fubag BS 5500 A ES

Бензиновый агрегат оснащен двигателем FUBAG GF400 5 000 Вт. В его комплектацию включен электростартер и аккумулятор. Есть опция, позволяющая организовать подачу электроэнергии в автоматическом режиме.

Панель управления оснащена тремя розетками — двумя стандартными 16 А, одной силовой 32 А. Основные рабочие параметры выводятся на мультифункциональный дисплей.

Основные характеристики:

  • мощность — 5 500 Вт максимум;
  • номинальный ток — 21,7 А;
  • генератор — синхронный;
  • напряжение номинальное — 220 В;
  • двигатель — 4-тактный, 1-цилиндровый.

Купить его является идеальным решением для снабжения электричеством мобильных бригад, мастерских, загородных домов, торговых точек.

Бензогенераторы на 1 кВт

Мощность и вес этих устройств предполагают их использование исключительно в качестве мобильного источника электроэнергии для одного или нескольких не особо энергоемких потребителей.


Hammer GNR2200 А Briggs & Stratton 1800A


Тип запуска ручной ручной
Число фаз 1 (220 вольт) 1 (220 вольт)
Охлаждение воздушное воздушное
Активная мощность, Вт 2000 1700
Объем бака, л 15 1.8
Время автономной работы, ч 12 2
Уровень шума, дБ 68 70
Габариты (ШхВхГ), мм 593х432х440 550х380х390
Вес, кг 50 35

Бензиновый генератор Hammer GNR2200 А

Бензиновый однофазный генератор мощностью 1,6 кВт. В действие приводится четырехтактным двигателем внутреннего сгорания объемом 196 см³, выдающего 3600 об/мин.

+ Плюсы Hammer GNR2200 А

  1. Удачная конструкция охлаждения позволяет использовать генератор без выключения на протяжении 10 часов – пока в баке не закончится бензин.
  2. Выхлопы двигателя внутреннего сгорания проводятся через глушитель, чем достигается достаточно тихая работа всего устройства в целом – паспортные 68 Дб это примерно звук работающего пылесоса, причем не на самой высокой мощности.
  3. Общая надежность конструкции – пользователи отмечают неприхотливость устройства и возможность найти под него комплектующие, если все-таки понадобится выполнить ремонт.
  4. Хорошая компоновка и сборка сводят к минимуму уровень вибрации при работе.
  5. Достаточно высокая мощность для своего класса – по отзывам пользователей ее достаточно даже для работы погружных насосов, которые после перерыва в работе запускаются уже под нагрузкой.

– Минусы Hammer GNR2200 А

  1. Вес генератора 45 кг – если не ставить платформу на колеса, то в одиночку перемещать его будет сложно.
  2. Воздушное охлаждение не будет справляться со своими обязанностями при установке генератора на солнце – обязательно надо устраивать как минимум навес.

Бензиновый генератор Briggs & Stratton 1800A

Бензиновый однофазный генератор рамного типа массой 31 кг с ручным запуском. Бесщеточный генератор выдает 1,7 кВт номинальной мощности и 1,8 – максимальной. Двигатель с рабочим объемом 127 см³ имеет воздушное охлаждение.

+ Плюсы Briggs & Stratton 1800A

  1. Легкий старт двигателя в морозную погоду – по отзывам пользователей проблем не наблюдается даже при -25 С°.
  2. Сравнительно небольшой расход топлива – по паспорту полного бака на 1,8 л хватит на 2 часа работы, а пользователи отмечают, что при нагрузке не больше чем 1 кВт, бензина хватает на 3 часа.
  3. Бесщеточный генератор – упрощает конструкцию и повышает ее надежность.
  4. Вес устройства позволяет при необходимости перемещать его в одиночку.
  5. Многоуровневая защита двигателя и генератора. Датчики масла и топлива.

– Минусы Briggs & Stratton 1800A

  1. Подробную инструкцию по сборке и эксплуатации чаще всего приходится искать в интернете.
  2. При покупке генератора сразу надо приобрести и масло для заливки в картер – в заводской комплектации его нет.
  3. Малое количество сервисных центров в регионах – хоть пользователи и отмечают надежность устройства, но перед покупкой надо узнать, где поблизости можно сдать его в ремонт.

Как выбрать и на что обратить внимание?

При выборе дизельного генератора на 10 кВт необходимо обратить внимание на следующие факторы:

  1. Назначение, режим работы. Агрегаты могут использоваться в качестве основных или резервных источников тока. Режим работы может быть периодическим (краткосрочным) или постоянным (длительным), а нагрузка подразделяется на переменную и постоянную. Соответственно, для генераторов указывается режим работы, на который он рассчитан: резервная (Standby Power), основная (Prime Power) и непрерывная (Continuous Power) мощность.
  2. Система запуска. Установки могут запускаться вручную (ручной запуск) или автоматически (самозапуск). В последнем случае генератор включается от панели автоматического включения резерва (АВР) при отключении электроэнергии в основной сети.
  3. Напряжение и количество фаз. Генераторы на 10 кВт выпускаются в однофазном (напряжение 220 В) и трехфазном (напряжение 380 В) исполнении.
  4. Система охлаждения. Наиболее простые, дешевые агрегаты имеют воздушное охлаждение, но более эффективно и надежно жидкостное охлаждение.
  5. Исполнение. Генераторы могут быть открытого или закрытого типа. Первый вариант требует защиты от атмосферных воздействий, и обычно устанавливаются в специальных помещениях. Закрытые агрегаты имеют внешнюю защиту – кожухи, капоты, контейнер. Они могут эксплуатироваться на открытой площадке.

Из технических характеристик важны такие параметры:

  1. Моторесурс, т.е. гарантированная наработка установки. Для резервных источников достаточно иметь моторесурс 5000-10000 моточасов, а при постоянной нагрузке – более 20000 моточасов.
  2. Рабочая температура. Наиболее важна минимально допустимая температура воздуха.
  3. Уровень шума. Некоторые модель имеют систему шумоподавления.

ВАЖНО! С экономической точки зрения важно учитывать расход топлива. Обычно, он составляет от 2 до 3 л/ч. Кроме того, на длительность бесперебойной работы влияет объем топливного бака

Кроме того, на длительность бесперебойной работы влияет объем топливного бака.
