Обшивка свесов: материалы и монтаж

Процесс крепления дощатой обшивки осуществляется с двух сторон. Исключение – доски, длиной более 6 метров. Здесь шаг крепления составляет 1 метр длины обшивочного материала. Перед установкой, обработайте каждую используемую доску водонепроницаемым раствором. Для этой цели рекомендуется использовать специальную краску или лак для дерева. Деревянную подшивку свесов кровли нужно обрабатывать как можно чаще – раз в несколько лет. Только тогда свес карниза кровли может прослужить на протяжении долгого периода времени.

• Оцинкованные листы из стали. Толщина стали – от 0,6–0,8 миллиметров. Наряду с обычной листовой сталью, используются и металлические листы с перфорацией. Высота волны – не более 20 миллиметров. Чтобы осуществить обрезку стали до необходимых размеров, требуется специальное оборудование. Подогнав листы по размеру, их обрезанные кромки необходимо покрыть слоем краски. Эта процедура необходима для предотвращения коррозии.
• Листы из алюминия, покрытые защитным слоем. Толщина листа – 6 миллиметров, ширина – 10–30 сантиметров. Алюминиевая обшивка закрепляется с помощью специальных защелок.

Крыша без единого гвоздя

Курицы врубались в несколько боковых слегов. Сами курицы вырубались из еловых стволов, крюк получался из корневой системы. На курицах держался поток – выдолбленное бревно, в которое упирался дощатый настил – тёс кровли. Верхняя часть тёса свободно укладывалась на коньковую балку таким образом, чтобы при усадке верхние концы теснин могли свободно сходиться. Для этого оставляли место при укладке. Коньковая балка (кнес) обтёсывался с двух сторон, чтобы теснины плотнее прилегали.

Если оставить 10 см для подъёма теснин по кнесу, то этого хватит с лихвой, потому что при усадке будет опускаться и курица, а значит и теснины лежащие на слегах. Сверху теснины придавливали к коньковой балке охлупнем – тяжёлым выдолбленным бревном. Таким образом тёснины закреплялись и в верху крыши и на отвесах.

Кончено, дотошно следовать древней технологии сейчас никто не заставляет, где уместно, можно использовать гвозди, саморезы и т.п. Главное уловить принцип. А в чём он?

Вот в чём:

Таким же образом можно крепить сегодня сплошную обрешётку на слеговой крыше. Если нет желания возиться с курицами (хотя это не труднее, чем со стропильной системой), то можно упирать доски в выдолбленную в верхнем венце ложбину. Причём можно наоборот – крепить доски на коньковой балке, чтобы они потом опустились в ложбину в верхнем венце. Именно таким образом действуют при устройстве тёплой крыши по «норвежской» технологии, о которой я вкратце скажу ниже.

Общее устройство крыши

Во всех вариантах деревянных крыш присутствует основа, на которой монтируются деревянные наклонные конструкции, держащие непосредственно плоскости скатов. Такое основание называется мауэрлатом и крепится по периметру сооружения.

Оно создается из верхних венцов бревенчатого дома или последнего ряда брусьев. Мауэрлат для придания ему большей прочности и надежности может иметь поперечные перекрытия или стяжки.

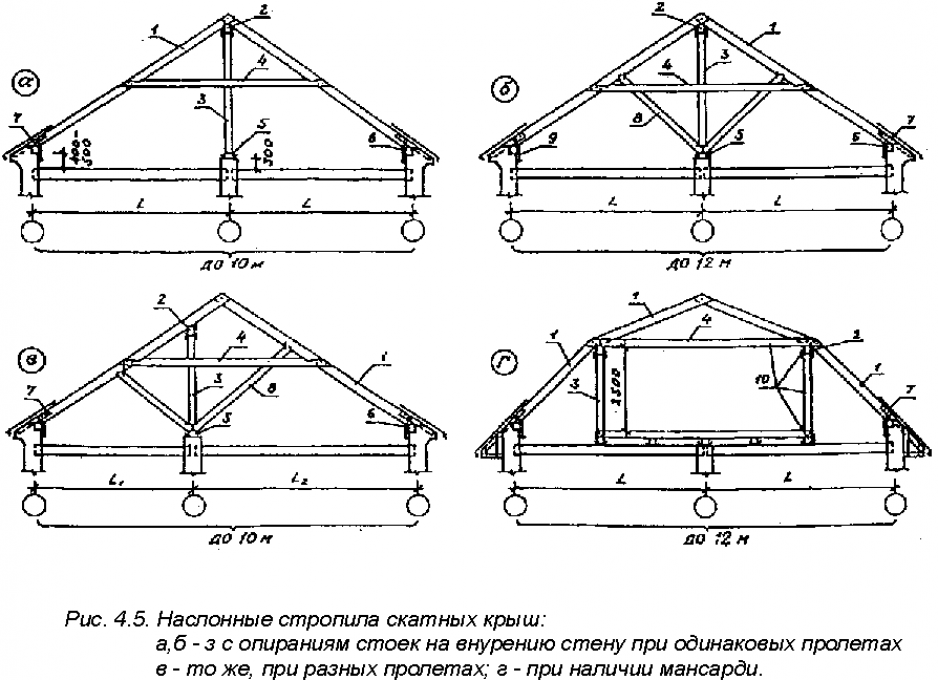

На основе закрепляются стропила, представляющие собой сборные фермы в виде треугольника, включающие в себя:

• стропильную ногу (наклонную балку);
• поперечную балку, к которой крепится вертикальная опора (бабка);
• бабки, на которые опирается место соединения наклонных балок.

На стропила настилаются доски для поддержки слоя гидроизоляционного материала (толь, пленка) и непосредственно самого кровельного покрытия — шифера, черепицы, ондулина.

Конструкция стропильных ферм может не опираться на бабки, а усиливаться ригелями, плахами которые соединяют стропила горизонтально и обычно крепятся, как верхний и нижний пояс, на небольшом расстоянии от верхушки и основания.

Бабки, в свою очередь, для увеличения несущей способности укрепляются подкосами. Подкос — это брусок, одним концом опирающийся на место закрепления бабки, а другим в стропильную ногу недалеко от ее вершины.

Деревянная крыша имеет следующие конструкции:

• односкатная;
• двухскатная;
• четырехскатная или шатровая;
• вальмовая или полувальмовая;
• сложная или мансардная.

1. Односкатный вариант.

Односкатная деревянная кровля делается в основном у хозяйственных построек, гаражей, сараев. Стропильные фермы в такой конструкции имеют форму прямоугольного треугольника.

Сторона, расположенная вертикально, просто обшивается плотно досками. Стропильные ноги выступают за периметр здания с обеих сторон, образуя карнизы.

Односкатные крыши имеют стропила, усиленные ригелями без поперечных балок. Потолок в зданиях с такой крышей не создается, и стропильные фермы образуют висячую конструкцию.

Такая крыша, как правило, имеет стропильную систему в виде равнобедренных треугольников. Место соединения двух кровельных плоскостей образует конек. Со стороны вертикальных сторон устраиваются чердачные входы.

Из-за простоты конструкции и монтажа данный вид наиболее распространен при строительстве дачных и садовых домиков. Внутри самой конструкции образуется чердачное пространство, которое используется как сухая кладовая или, при дополнительной отделке, в качестве жилого помещения.

Стропильная система такой крыши сходится в одной точке, и все стропила имеют опору — один стержень, называемый маткой. В результате образуется кровля, имеющая четыре наклонных плоскости треугольной формы, сходящейся вершинами в одной точке в виде шатра или пирамиды. В такой конструкции отсутствует конек.

Она применяется при постройке одноэтажных зданий правильной четырехугольной или многоугольной формы. Угол наклона плоскостей выбирается в зависимости от количества осадков и силы ветров, преобладающих в регионе, где производится постройка. При создании такой крыши возможны удлиненные карнизы, которые предотвращают попадание погодных осадков на стены.

Данные конструкции являются объединением двух и четырехскатной системы. Фронтонные части у них имеют форму трапеций. Треугольные плоскости, примыкающие к коньковому соединению еще двух скатов, называют вальмами.

Эти конструкции применяются при создании вторых этажей в доме, мансард и крыш сложной формы с чердачными выступами, балконами и другими нестандартными постройками, соответствующими выбранному стилю и дизайну дома. В конструктивные особенности таких крыш входят ендовы, различные распорки и ребра, усиливающие жесткость и надежность.

Что влияет на стропила

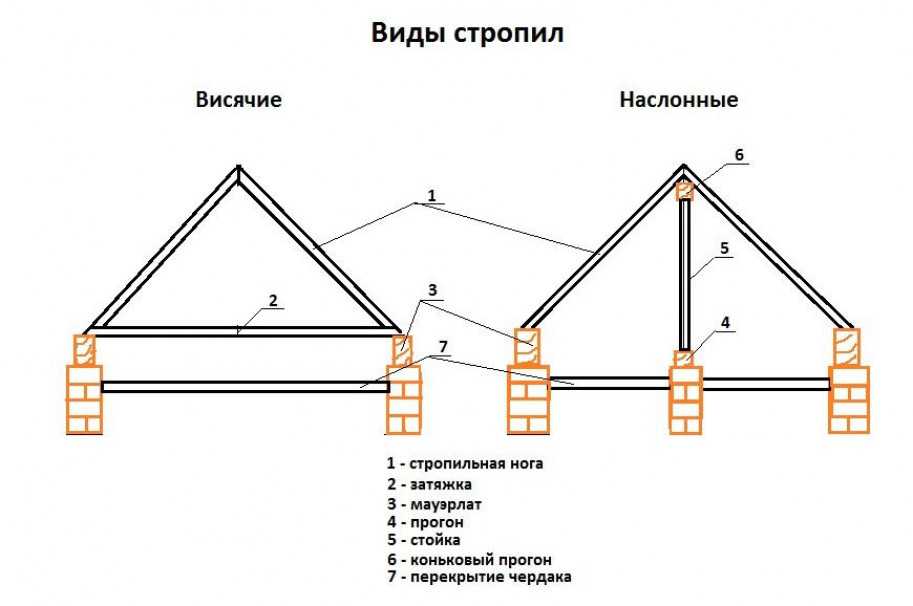

Перед тем как приступать к изготовлению стропил, следует определиться с их видом, способом крепления и линейными размерами. Только в этом случае можно быть уверенным в прочности и безопасности конструкции.

Как влияют различные факторы на параметры стропилин?

Физический фактор
Краткое описание влияния на параметры стропилин

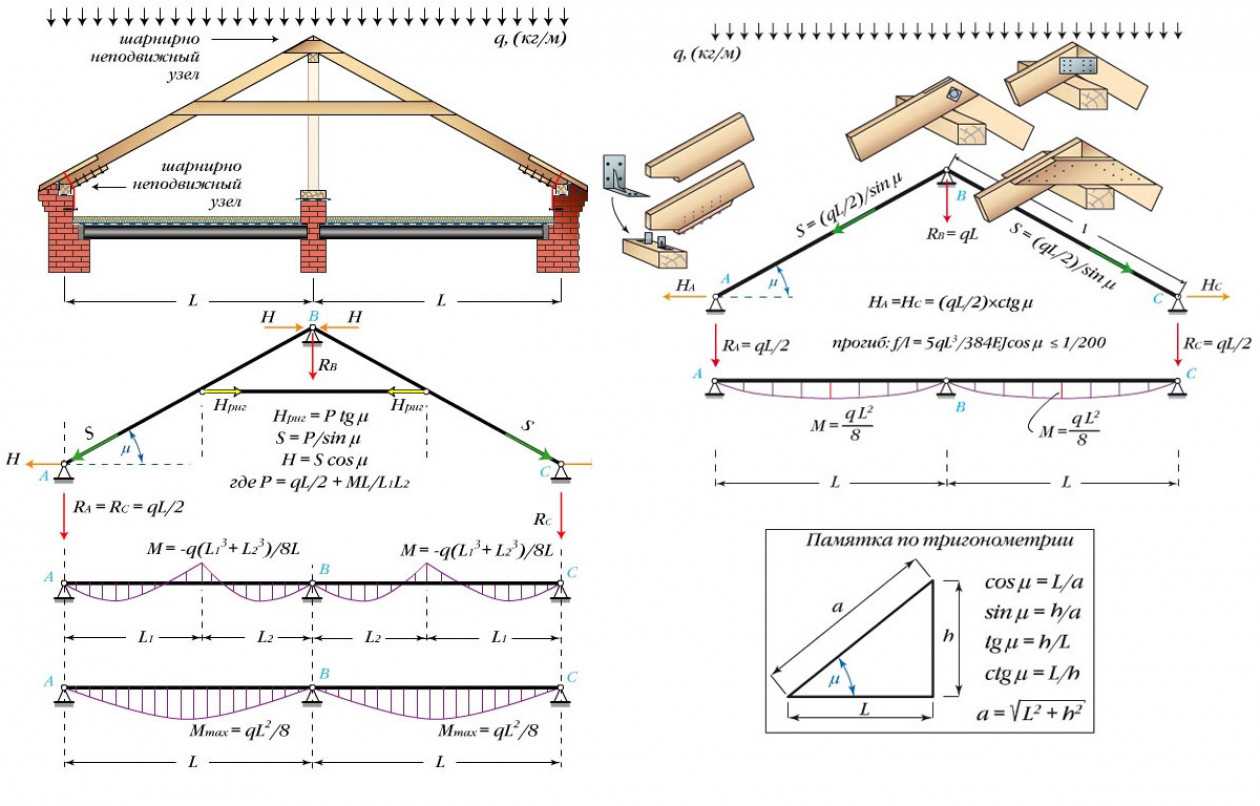

Величина нагрузки на крышу

Стропила должны выдерживать снеговые и ветровые нагрузки. Во время расчетов нужно брать из таблиц строительных норм и правил фактические максимальные значения снегового покрова, учитывать силу и розу ветров. Данные позволяют узнать общую нагрузку на скат крыши в зависимости от его площади и угла наклона. Далее уже можно определить размеры стропилин, их количество и шаг. При этом обязательно закладывается коэффициент запаса прочности. Дело в том, что пиломатериалы не имеют стабильных и одинаковых значений прочности, слишком много непредвиденных факторов влияют на эти показатели. Для большинства случаев для изготовления стропильных ног используются доски 50×150 мм или 50×200 мм.

Тип крыши

Двускатные крыши могут быть наслонными и висячими. Для висячих крыш нужно делать стропила из более прочных досок

При этом принимается во внимание метод фиксации элементов к мауэрлату. Если делается врубка, то ширина досок должна увеличиваться на величину врубки

Дело в том, что пропил в этом месте автоматически уменьшает ширину материала, воспринимающего нагрузки. Если на доске толщиной 200 мм сделать поперечный пропил длиной 60 мм, то в расчет принимается только оставшаяся ширина 140 мм. Соответственно, если при расчете нагрузок выбраны стропила из досок 200 мм, но во время крепления делаются непредусмотренные пропилы 60 мм, то ширина заготовок для стропилин увеличивается до 260 мм. Это замечание делается для тех, кто любит злоупотреблять различными зарубками и пропилами для упорных площадок концов стропилин. В настоящее время есть много специальных приспособлений, позволяющих прочно зафиксировать стропилину в нужном положении без запиливания.

Назначение здания

Для жилых зданий стропилины должны иметь запас по прочности в размере не менее 1,4 от расчетных значений. Для нежилых сооружений коэффициент понижается до 1,2. Вывод – размеры стропильных досок на домах больше, чем на гаражах и иных пристройках.

Назначение чердачных помещений

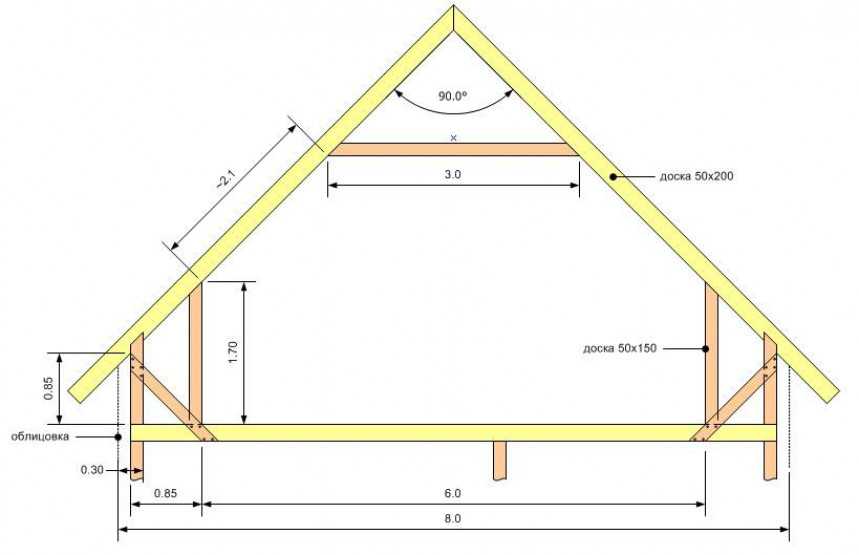

Жилые чердачные помещения (мансарды) должны иметь утепленную крышу. Ширина стропилин должна соответствовать толщине утеплительного слоя. Одновременно нужно корректировать шаг между стропильными ногами в зависимости от стандартной ширины утеплителя. Если в данной климатической зоне оптимальная толщина утеплителя крыши 200 мм, то такую же ширину рекомендуется выбирать и для стропилин. Различные наращивания узких стропильных ног во время утепления кровли не считаются правильным решением.

Эти знания помогут принимать правильные решения как во время изготовления стропил, так и во время их фиксации непосредственно на месте. Ошибки в строительстве стропильной системы слишком дорого обходятся, не стоит проявлять излишнюю самоуверенность.

Устройство подшивки карнизного свеса крыши

Чтобы дом выглядел красиво, карнизный свес снизу закрывают — подшивают, различными материалами. Подшивку свеса иногда называют иностранным термином «софит» или «соффит».

Подшивку свеса можно выполнить несколькими способами.

Горизонтальная подшивка

Карнизный свес крыши частного дома — горизонтальная подшивка. Панели подшивки крепятся к нижнему поясу стропильных ферм перпендикулярно плоскости стены.

Если в качестве силового каркаса крыши используется система стропил, то горизонтальную подшивку выполняют следующим образом.

Панели горизонтальной подшивки крыши вставляют в пазы стартовых планок перпендикулярно плоскости наружной стены.

Бруски, на которые устанавливают панели подшивки, не должны иметь крепления к наружной стене. Иначе, перемещения деревянных деталей стропильной системы при изменении нагрузки, влажности или температуры, будут вызывать деформацию панелей подшивки.

Карнизный свес крыши подшит панелями сайдинга для софита

На строительном рынке пластиковые панели для монтажа софита можно найти у продавцов сайдинга. Некоторые производители водосточных систем из ПВХ также производят панели для софита.

Сайдинг для софита имеет большой выбор цветов и фактур. Материал легкий, долговечный и относительно дешевый, благодаря этому очень популярен.

Профиль панели может содержать одну, две или три планки шириной 10 — 12 см. каждая. Толщина материала 1 — 2 мм. Планки могут иметь перфорацию.

Из панелей нарезают отрезки, длиной на несколько милиметров короче расстояния между J — профилями. Панель должна размещаться в противоположных профилях свободно для того, чтобы компенсировать температурные изменения длины панели.

Пластиковые J — профили прикрепляют к деревянным планкам через каждые 30 — 50 см .

Подшивка карнизного свеса частного дома панелями, вагонкой ПВХ

Кроме сайдинга, для устройства софита используют панели ПВХ, которые имеют объемную сотовую структуру. Толщина панелей 8 — 10 мм. ширина 10 — 30 см. Узкие панели часто называют пластиковой вагонкой.

Благодаря сотовой структуре, панели ПВХ более жесткие, чем сайдинг, а их вес не намного больше. Для соединения панелей между собой по их краям сформированы паз и гребень.

Панели в софите прикрепляют к обрешетке из деревянных брусков. Саморезы вворачивают в край паза панели. Расстояние между саморезами около 30 см.

За софитом из сайдинга или панелей ПВХ очень легко ухаживать. По мере необходимости покрытие моют водой с добавлением антистатического средства.

Для подшивки карниза иногда используют кровельный профилированный лист — профнастил. Рекомендуется использовать листы с высотой волны не более 20 мм.

Традиционное дерево для устройства софита используют все реже. Чтобы хорошо выглядеть деревянные детали требуют регулярного ухода. Примерно каждые пять лет дерево необходимо обрабатывать защитными составами, красить или покрывать лаком.

Горизонтальная подшивка больше подходит для дома с вальмовой или шатровой формой крыши.

Подшивка параллельно скату

Подшивка параллельно скату Карнизный свес двухскатной крыши частного дома чаще всего подшивают параллельно скату крыши.

Для устройства софита параллельно скату применяют те же материалы, что и для горизонтальной подшивки.

Карнизный свес крыши дома без подшивки

Карнизный свес подшивают не всегда. На фото реализована интересная задумка архитектора, когда стропила крыши оставлены открытыми.

Карнизный свес закрывают подшивкой для того, чтобы придать дому привлекательный вид. Торчащие стропила и нижняя поверхность кровли обычно выглядят не эстетично. Но делают это не всегда. На фото выше показан вариант устройства широкого карнизного свеса без подшивки.

Статьи на эту тему:

Из чего состоит?

Устройство стропильной системы, как нетрудно заметить, довольно сложное и даже противоречивое. Каждая часть этой конструкции имеет строго определенную роль. Так, мауэрлат представляет собой длинные бруски из хвойной древесины, причем для работы используется строго смолистое дерево. Такие элементы раскладывают вдоль внешних несущих стенок, присоединяя к основанию анкерами либо стержнями особой конструкции (с резьбой). Эта деталь передает нагрузку от кровли на стену.

Определенное значение для опоры кровли имеет и лежень – это деревянный брусок, заменяющий мауэрлат в отдельных случаях. Лежни кладут на внутренние опорные стены. Они превращаются в основу кровельного треугольника. Благодаря им скаты не расползаются под собственной тяжестью. А также стоит сказать и про стойки – это поставленные по вертикали бруски с квадратным сечением. Они воспринимают давление, которое оказывает вниз коньковый узел, и транслируют его механически на внутреннюю несущую плоскость. Иногда стойки оказываются под стропильными ногами.

Подкосы призваны укрепить всю конструкцию крыши, они связывают в одно целое ноги и лежни. Эта деталь по форме напоминает ромб. Общность, образуемая затяжкой и подкосами, получила название фермы. Кроме них, нужна еще и обрешетка, которая представляет собой тонкие доски, набиваемые под прямым углом к ногам стропил. Она помогает удержать стропильные ноги как единую систему. К обрешетке прикрепляется абсолютно любое покрытие крыши.

Под мягкие материалы обрешетка должна делаться неразрывной, причем наилучшим средством считается фанера. На самом верху располагается конек, который логически и физически завершает кровельный треугольник. Соединение пары противопоставленных ног стропил обеспечивается квадратным деревянным брусом, который предотвращает разрушение крыши в целом. А в самом низу скатной кровли располагается свес, который выводится приблизительно на 0,5 м от периметра. Благодаря ему потоки дождя, уходящие с крыши, не заливают наружные несущие плоскости и не вредят им.

Кобылки используют лишь в той ситуации, когда стропильные ноги не удается выполнить по той длине, которая позволила бы организовать свес. Соединение с досками пониженного сечения эффективно решает эту проблему. Для крепления деревянных элементов стропил чаще всего рекомендуется использовать хомуты, скобы. Применять гвозди нежелательно, потому что проколотое ими дерево через несколько лет становится слабым и непрочным. Поэтому профессионалы если и используют соединения, делаемые непосредственно на стройплощадке, то пускают в ход болты.

Но даже болтовая связка ослабляет строительные конструкции, пусть и сравнительно немного. Крепче всего оказываются соединения при помощи хомутов либо скоб из металла. Максимально повысить качество изделий может только их промышленное получение, поскольку лишь в строго стандартизированных и полностью контролируемых условиях исключены отклонения от норм, ухудшение качества. Собрать стропильную конструкцию из полностью готовых ферм можно очень быстро, никакого риска в ее использовании нет. Другое дело, что требуется как можно точнее собрать информацию о необходимых характеристиках и без искажений передать ее производителю.

Карнизный брус служит для упирания в него распорки, другой конец которой упирается в лобовую доску, при этом капельник не деформируется и его конфигурация не искажается. Ветровые связи – это те элементы стропильной системы, которые переводят нагрузку, создаваемую ветром, с кровли на фундамент. Они не только увеличивают суммарную устойчивость конструкции, но и помогают избежать ее опрокидывания при нестабильности единичных деталей. Крыша сохранит пространственную жесткость даже при весьма сильных ветрах.

Горизонтальными ветровыми связями оказываются такие элементы, как:

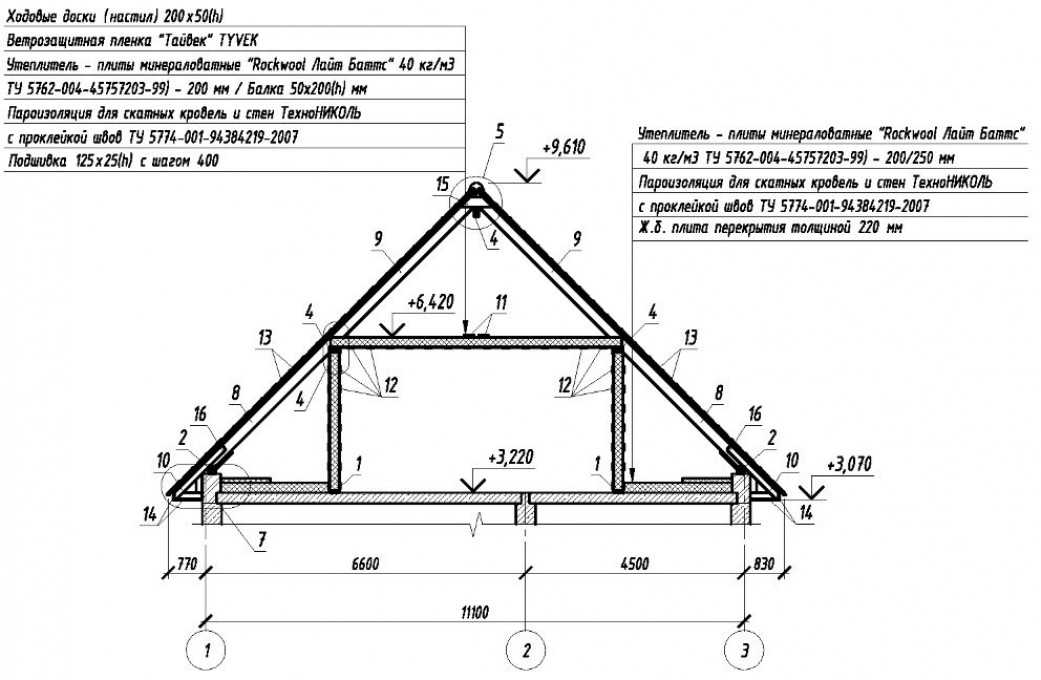

Обустройство кровли: гидроизоляция и теплоизоляция

В качестве гидроизоляции при обустройстве кровли (он кроме того защищает от ветра) обычно применяют битумно-полимерные рулонные материалы. Чаще всего они поставляются в комплекте с кровельным покрытием. Такие материалы могут крепиться к основанию как механическим способом (гвозди, скобы и т. п.), таки наклеиваться на мастики. Их монтируют с провисом между стропилами около 20 мм. Провис требуется для того, чтобы избежать натяжения гидроизоляции, и ее обрыва в результате уменьшения размеров от холода, а также возможного смещения элементов стропильной системы. Между слоем гидроизоляции и кровельным покрытием следует оставить вентиляционный зазор толщиной 30—50 мм.

Находящийся под гидроизоляционным слоем утеплитель должен «дышать», отдавая вверх естественно накопляемую влагу. Поэтому между ним и гидроизоляцией необходимо закрепить паропроницаемую диффузионную пленку

В кровельном «пироге» она играет не последнюю роль, поэтому среди материалов, представленных на строительном рынке, лучше обращать внимание на рулонные материалы (их часто называют диффузионные мембраны) известных производителей

Для утепления кровель используются те же виды материалов, что для фундамента и стен. Для кровли более всего подходят теплоизоляторы, изготовленные из минеральной ваты. Она в большей степени, чем пенополистирол, обладает для этого оптимальными функциональными качествами: долговечна, не дает усадки, не горит и безупречна в плане экологии. Некоторые известные производители теплоизоляционных материалов помимо универсальных утеплителей выпускают марки, предназначенные специально для кровель. Обычно их выполняют в виде плит повышенной жесткости, которые одновременно играют роль звукозоляционного слоя и обладают повышенной способностью к естественному удалению влаги из конструкции.

При выборе и монтаже теплоизоляции необходимо учитывать, что вся конструкция кровли испытывает значительно большее давление тепла и влаги с внутренней стороны помещения, чем, например, стены. При этом агрессивность этого давления повышается по направлению к коньковой части кровли, и сила воздействия возрастает пропорционально крутизне скатов. Поэтому необходимо внимательно отнестись к обустройству вентиляции чердачного пространства. Лучше еще на этапе подготовки проекта дома заранее обсудить со специалистом (например, с проектировщиком), что выбрать: устройство на фронтонах вентиляционных (слуховых) окошек или же монтаж системы вентиляционных вытяжек.

Толщина теплоизоляции обычно составляет 150—200 мм. Она может быть как однослойной, так и двухслойной. В последнем случае слои утеплителя разделяются дополнительным пароизоляционным слоем. Такой же слой укрывает утеплитель внутри помещения и создает надежную защиту снизу от поднимающейся влаги, что позволяет поддерживать плиты теплоизолятора в необходимом для них сухом состоянии. В качестве пароизоляционного слоя, как правило, используется специальная алюминиевая фольга и/или полиэтиленовая пленка.

Висячие стропила

Такая система отлично подходит для двускатных крыш с пролетом, длиной менее 6 м, при этом внутри дома нет промежуточных стен. В качестве нижней опоры для стропил используется мауэрлат, а в верхней части – они опираются друг на друга. Для уменьшения распирающего усилия стропил на стены дома используется затяжка. Затяжки для балок устанавливают внизу стропил.

Вместе с тем, эти элементы используются и как балки перекрытия. Стоит отметить, что железобетонное перекрытие верхнего этажа тоже может выступать в роли затяжки. Если затяжку установить выше, то она уже называется ригелем. Если расстояние между внешними стенами превышает 6 метров, возникает необходимость в использовании опорных стоек и раскосов для удержания стропил. Вместе с тем, размер стропил для двухскатной крыши по длине в месте за подпоркой не должен превышать 4,5 м.

Стоит выделить ряд важных фактов о конструкции висячих стропил:

• Упор для свеса крыши не стоит располагать на нижней части свисающих за пределы стен стропильных ног. Для этих целей оптимально подойдет кобылка. В таком случае нога сможет опираться на поверхность мауэрлата всей плоскостью. Диаметр бруса для кобылок, как правило, не превышает сечение стропил.
• На скат крепится ветровая доска, по направлению от конька к мауэрлату. Уклон делается от чердака. Это нужно для придания крыше жесткости, чтобы она не деформировалась под действием ветра.
• Если в вашем распоряжении имеются деревянные стропила с влажностью, превышающей 18 %, имейте в виду, что стропильная система, после того как дерево высохнет, может начать шататься. В этой связи, при соединении деревянных элементов, в качестве крепежа используйте не гвозди, а болты, так как их можно в любой момент подтянуть. Лучше всего, конечно, подойдут ершенные гвозди или саморезы.

Установка стропильных ног

Прежде, чем устанавливать стропила, следует провести монтаж мауэрлата на продольные стены. В качестве крепежей здесь используются анкерные болты. После этого определяется оптимальное сечение стропилин: на это влияет их длина и шаг установки. Для простоты расчета обычно применяют специальные таблицы готовых параметров, или программы, демонстрирующие двухскатную крышу в разрезе. Иногда возникает потребность в корректировке размеров стропильных ног: в таком случае применяется сращивание отдельных частей при помощи крепежей. На утепляемых кровлях расстояние между стропилинами подбирается так, чтобы максимально минимизировать подрезку теплоизоляционного материала. Выбирая расстояние между стропилами двухскатной крыши, стоит также учитывать нагрузку кровельного материала.

Монтаж стропил двухскатной крыши проводят в следующей очередности операций:

1. Изготовления шаблона для сборки строительных ферм. Для этого потребуется пара досок идентичной длины с длиной стропилины. Их скрепляют с одного конца гвоздем.
2. Фиксация финального угла. Свободные края готовой конструкции кладут на те места опор, где будут установлены стропильные ноги. Образованный финальный угол наклона необходимо зафиксировать гвоздями, установив также перемычку жесткости.
3. Изготовление еще одного шаблона. Он облегчит проведение монтажных запилов на стропильных ногах. Материалом изготовления обычно выступает фанера.
4. Вырезание монтажных запилов. Для этого используют изготовленный ранее шаблон. Соединение проводится под углом наклона кровли. Готовую треугольную стропильную ферму нужно поднять на поверхность крыши, используя вспомогательные приспособления – лестницу, лаги и т.п. Поднятая ферма крепится на мауэрлат.
5. Установка фронтонных ферм. По краям крыши монтируются фронтонные фермы. Чтобы правильно позиционировать их по вертикали и горизонтали, обычно применяют временные подкосы.
6. Ось конькового прогона. Между вершинами первой и последней фермы протягивают бечевку. Это послужит уровнем для правильности монтажа остальных промежуточных ног.
7. Подъем и монтаж остальных стропилин. Прогон в стропильной системе просчитывается заранее: обычно фермы располагают не ближе, чем 60 см.
8. Укрепление громоздких элементов. Для этого предназначены ригели, подпоры, подкосы и т.п.
9. Монтаж конькового бруса при помощи специальных подпор. Он служит местом крепления наслонных стропил промежуточного, диагонального и укороченного типа.

Заключение

Как видно, кровля над входом имеет определенную сложность в сооружении. Легче всего закладывать основание для нее еще во время проектирования дома. Дополнительно можно планировать заглубленный фундамент для опоры такой кровли. Ее наличие позволит не переживать о сохранности входной двери и всего, что будет находиться возле нее. При этом увеличится срок службы самого бетонного основания.

Крыльцо частного дома является его визитной карточкой, а наличие над ним крыши, оформленной в соответствии с дизайнерским решением всего ансамбля, станет стильным дополнением.

Кроме украшения экстерьера дома, придания ему законченного виды, навес над входной группой выполняет и сугубо практические функции: защищает вход в дом от непогоды и палящего солнца, продлевает его долговечность. К тому же, согласитесь, гораздо приятнее выйти за дверь не под проливной дождь, снег или град, а на защищенную от этих природных явлений площадку.

Рассмотрим подробно, как называется крыша над крыльцом той или иной конструкции, существующие варианты ее изготовления.
