Что такое флюгер, как сделать флюгер вертушку из дерева самому

Как сделать флюгер

Готовый эскиз флюгера в натуральном размере, распечатанный на бумаге, приклеить на кусок материала нужного размера. Любым доступным способом перенести контуры на материал. Сделать это можно:

При помощи копирки. Этот вариант пройдет с фанерой, пластиком и текстолитом.
При помощи кернения. Этот способ подходит для металла. Берем узкое зубило или мощное шило, ставим острие на контур, молотком ударяем пару раз по ручке сверху. Острие оставляет на металле небольшую вмятину. Так переносим весь контур.
Некоторые изделия больше похожи на произведение искусства
При помощи дрели и сверла. Этот способ подходит для любого материала. Под металл нужны только более крепкие сверла. Сверло надо небольшого диаметра. По контуру с небольшим шагом сверлим отверстия. Там, где изгибы более резкие, отверстия делаем почаще — чтобы точнее перенести, там где линии ровные или с плавным изгибом, отверстий может быть немного.

По меткам восстанавливаем контур. На некоторых материалах это можно сделать при помощи карандаша или маркера, для металла — только при помощи все того же кернения.

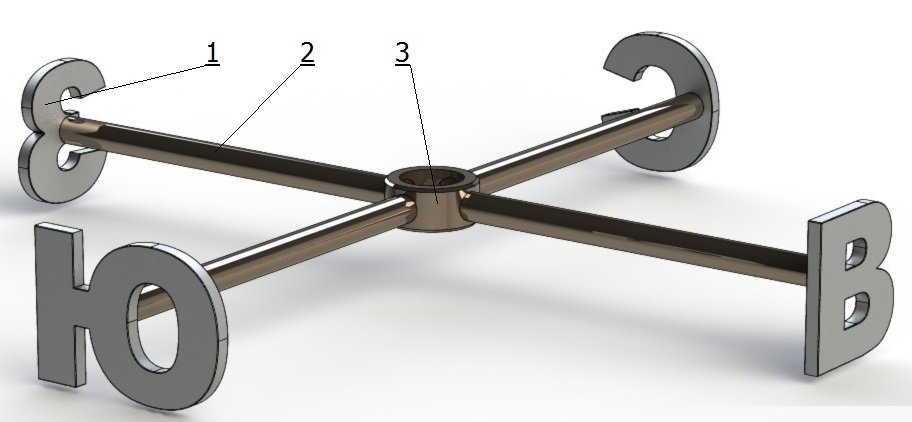

Чтобы можно было понять откуда дует ветер, делают вот такую розу ветров

Дальше надо по полученному контуру вырезать корпус флюгера. Выбирать инструмент для вырезания флюгера следует в зависимости от вида материала. В большинстве случаев подходит электролобзик. Для материалов помягче можно использовать и ручную пилку. Для металла толщиной 2-3 мм также можно попытаться вырезать флюгер при помощи ручной пилы или электролобзика. Правда, потребуется много времени. Металл потолще, даже самый мощный электролобзик не возьмет. Для такого случая можно воспользоваться сварочным аппаратом, большим зубилом. Прямые и не очень скругленные участки, можно попытаться вырезать болгаркой.

После того как «тело» флюгера вырезано, края обрабатывают до гладкости. Для этого используют надфили, напильники, наждачную бумагу. Если есть болгарка, процесс можно ускорить, поставив шлифовальные диски разной зернистости.

Изготовление из металла

Листовой металл идеально подходит для создания флюгера. В числе его достоинств:

малый вес;
механическая прочность;
невосприимчивость к воздействию атмосферных осадков;
привлекательный внешний вид;
простота обработки.

Для изготовления простейшего флюгера понадобятся:

ножницы по металлу;
мелкий напильник;
наждачная бумага;
дрель;
сварочный аппарат;
карандаш;
компас;
труба длиной в 13 см и диаметром сечения 15 мм для изготовления корпуса;
подходящий по диаметру подшипник;
2 полоски равной длины из нержавейки;
отрезок гладкой арматуры, что в дальнейшем будет осью флюгера;
колпачок в виде воронки, меньший диаметр которой совпадает или чуть больше диаметра оси. Он может быть изготовлен из нержавейки, пластика, резинового уплотнителя;
чертёж флажка в натуральную величину. На его размеры никаких ограничений не накладывается, но оптимальными считаются габариты 80 см длины и 40 см ширины для 2-3-этажного коттеджа. Если же флюгеру предстоит украшать менее высокое строение, то его размеры можно уменьшить;
несколько шурупов и гаек для крепления флажка к оси;
лист металла для флажка, размеры которого будут достаточны для того, чтобы вырезать выбранную фигуру.

Пошаговая инструкция по изготовлению следующая:

В верхней части металлической трубы установить подшипник.
Две полосы нержавейки скрепить крест-накрест при помощи сварки, в центре получившегося креста просверлить отверстие. Можно вырезать буквы, обозначающие стороны света, и приварить их к концам полос либо просто окрасить концы в разные цвета (традиционно север делают красным, юг — синим).
Воспользовавшись компасом, сориентировать получившуюся розу ветров по сторонам света и приварить к корпусу, для чего сначала определиться, как он будет крепиться к крыше, трубе.
Рисунок флажка перенести на лист стали и вырезать его при помощи ножниц по металлу. Рекомендуется резать лист медленно, тогда будет меньше зазубрин. Края стоит обработать напильником и наждачной бумагой, чтобы убрать заусенцы и острые кромки.
Приварить колпачок к оси воронкой вниз.
Шурупами и гайками зафиксировать флажок на оси так, чтобы его вес был распределён равномерно слева и справа от оси, для чего сначала найти его центр тяжести, если место крепления не было обозначено ранее.
Смазать подшипник солидолом, вставить в него ось, убедиться, что все движущиеся детали свободно вращаются.

Флюгер из пластиковой бутылки

Отсеките у бутылки горлышко и разрежьте бока (шириной по 25-40 мм). Полосы должны быть одинаковой ширины. Будет проще, если вы сперва замерите окружность сантиметром и разделите на равные части.
Загните полосы вниз и в стороны (под углом 45 градусов), концы полос обрежьте с обеих сторон. Поверните каждую полосу, чтобы получился профиль пропеллера.
Проделайте в бутылке отверстие для установки флюгера. Из стержня сделайте вал. Придумайте ограничители (чтобы пропеллер не слетал с оси).

Такой флюгер прослужит вам не особенно долго, но как временный вариант вполне подходит.

Ваша фантазия будет лучшим помощником при изготовлении флюгера. Выкуете ли вы фамильный герб, знак зодиака, какую-либо сценку из жизни – вам позволено все. Принимайтесь поскорее за работу!

Разновидности

Выше были кратко представлены основные разновидности флюгера. Разберём их более подробно – из каких основных частей они состоят, какие функции выполняют, каковы их основные особенности.

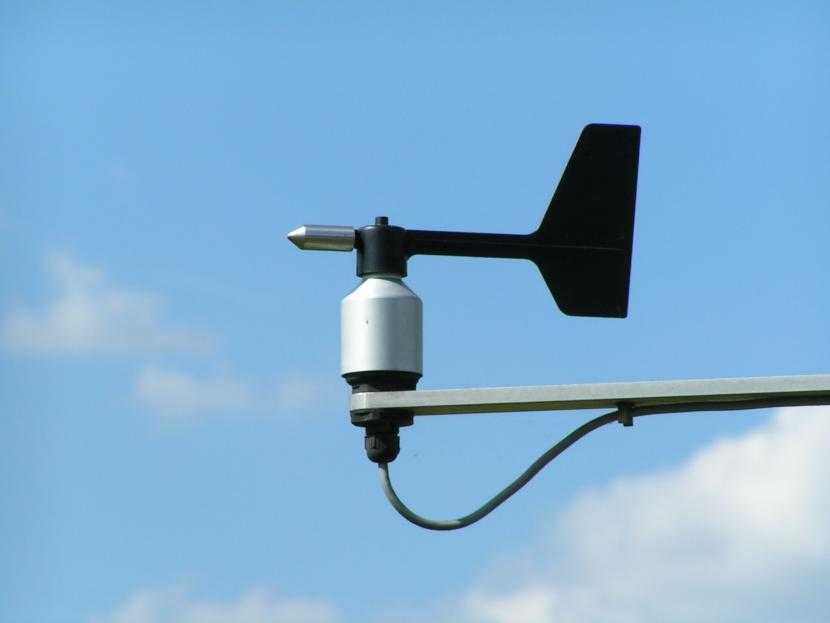

Метеорологический флюгерИсточник academic.ru

Метеорологические

Приборы служат для измерения параметров ветра – скорости, силы, направления. В зависимости от устройства оснащаются пропеллером, вращающимися чашечками и электронными датчиками. Существует две модификации метео-флюгера:

Анеморумбометр (флюгер-Вильда).

Состоит из мачты, розы ветров, флюгарки, вертикальной шкалы и металлической пластины для определения силы ветра по её отклонению.

Современный электронный.

Оснащается электронными датчиками для определения силы, направления и скорости атмосферных потоков, обработки данных и передачи их на умные приборы (смартфоны, ПК).

Флюгер Вильда нередко изготавливался любителями, все необходимые данные для этого имеют в соответствующих источниках.

Электрогенерирующие

Флюгер состоит из флюгарки, на одном конце которого закреплён флажок, на другом многополостный пропеллер, посередине – корпус с мини-генератором. В отличие от промышленных крупных приборов, такая модель отличается лёгкостью и простотой конструкции. По сути он представляет собой любительский ветрогенератор электрического тока малого номинала и может служить источником аварийного электроснабжения во время отключения внешней сети в период непогоды.

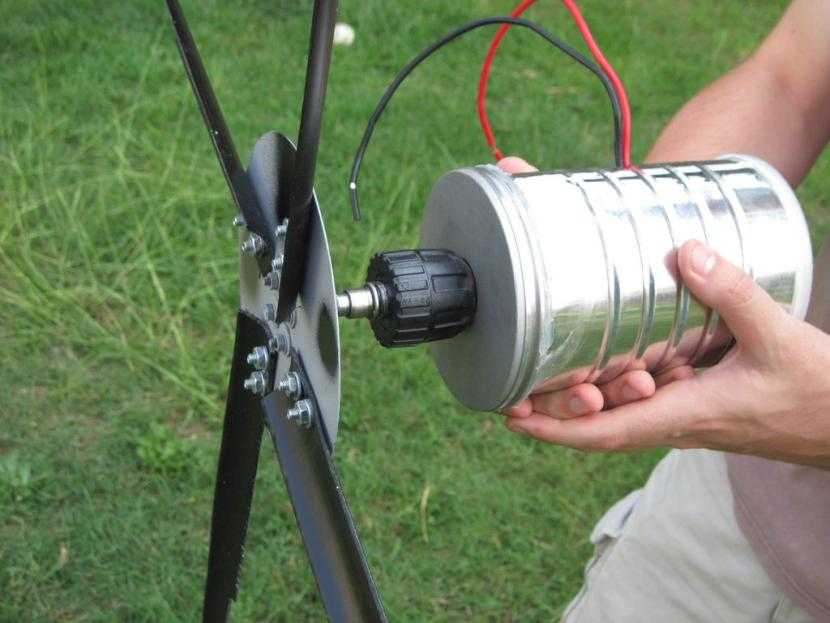

Ветрогенератор для флюгераИсточник usamodelkina.ru

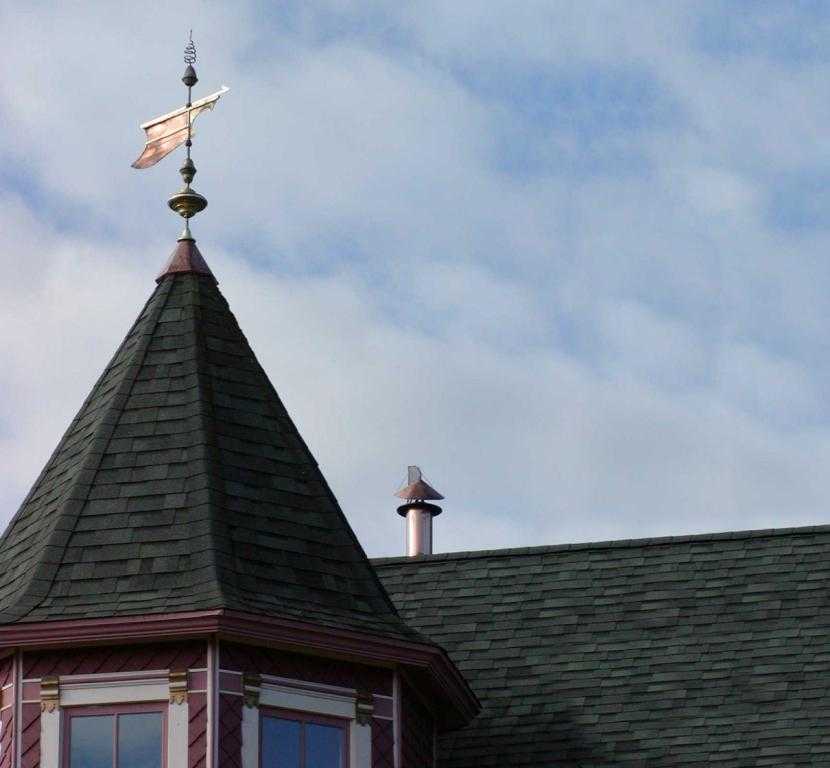

Дымоходные

Флюгер-дефлектор представляет собой вращающуюся конструкцию, устанавливаемую непосредственно на выход из трубы дымохода. Его основная задача – усиление тяги и устранение эффекта обратной тяги. Внешне он также может иметь художественное оформление, однако декор – неглавная его задача. Принцип действия прибора основан на улавливании специальными элементами ветра и создание внутри разряженного пространства.

Благодаря последнему возникает усиление тяги. При его применении строителям удаётся сократить длину надкровельной части трубы и повысить КПД прибора отопления на 20-25 %. В целом устройство отличается достаточно сложной конструкцией, поэтому изготовить его можно только в заводских условиях.

Декоративные

Основная задача данной модификации флюгера – украшение кровли. Флюгарка может быть представлена в самых разнообразных формах, материалах и композициях. Применяемые фигурки имеют различные значения – эстетическое, эзотерическое, мистическое, фантастическое и прочее – в том числе такое, какое в неё вкладывает сам владелец дома.

Декоративный флюгерИсточник dizajninterer.ru

Пугала для птиц и ветряки от грызунов

Могут иметь самую разнообразную конструкцию. Некоторые экземпляры включают пропеллер для создания вибраций и отпугивания грызунов. Естественно, местом установки приборов служит почва огорода, а не кровля дома. Модификации для птиц должны иметь большие габариты. Их цель создать иллюзию присутствия человека на участке, тем самым отпугнув пернатых от посевов и ягод.

Назначение и базовое устройство флюгера

В экстерьер современных построек возвращаются незаслуженно забытые, традиционные элементы и их имитация – черепица, выполненная из новых материалов, сайдинг, повторяющий внешние формы круглых бревен, колонны и башни и флюгеры.

Что такое флюгер

Функциональное назначение флюгарки, как механического устройства, – определять направление ветра.

Можно сделать, например, флюгер из дисков своими руками. Но если брать не самую простую конструкцию устройства, то для лучшей ориентации в него встраивают 4- или 8-румбовую розу ветров – для обозначения азимутов сторон света. Бросив наверх взгляд, человек ясно видит откуда и куда дует ветер.

Устройство флюгера может быть разным:

для защиты дымохода;
против грызунов;
пугало для птиц;
электрогенераторы;
электронные метеорологические приборы;
только декоративные элементы.

Несколько слов о символике флюгерных флажков

В некоторых случаях символике, которую выражает флажок устройства, придают эзотерическое (мистическое) значение:

Изобилие и долголетие – кот.
Богатство и бдительность – петух.
Храбрость и победа – волк.
Здоровье, жизненная сила и тайна – дракон.
Мятежный дух и удача – флюгер-корабль.
Домашнее счастье – трубочист.
Благородство и победа – рыцарь.

Кроме того, флажок в форме рыбы указывает на принадлежность хозяев к православию, а лунный серп – к мусульманству.

Ветроуказатель на крышу: устройство и принцип работы

Хотя сегодня флюгер чаще всего используется как элемент декора загородных домов, списывать его со страниц истории пока рано. Даже в наш цифровой век механические ветроуказатели исправно несут свою службу на небольших метеостанциях, в портах и на аэродромах. В зависимости от предназначения можно выделить несколько типов флюгеров:

метеорологические ветроуказатели, которые изготавливаются из кованого металла и отличаются высокой подвижностью, что, в свою очередь, положительно сказывается на точности показаний;

Современный флюгер — это не простое механическое устройство, а сложный электронный прибор
приборы, совмещённые с устройством для определения скорости ветра, которые по имени создателя называются флюгерами Вильде;

Поворачивающаяся пластина флюгера Вильде показывает, с какой силой дует ветер
дымоходные — с корпусом, который дополнительно играет роль колпака дымовой трубы;

Помимо своего основного предназначения, установленный на печную трубу флюгер защитит дымоход от осадков и мусора
декоративные — служат в основном для украшения, поэтому их флажок и указатель выполняют в виде фигурок птиц, зверей, сказочных персонажей и т. д.

Используемый как украшение, декоративный флюгер будет указывать направление ветра ничуть не хуже настоящего метеорологического прибора

Какой бы простой ни казалась конструкция флюгера, надёжный и долговечный ветроуказатель можно получить только в том случае, если он будет содержать следующие детали и узлы:

Вертикальная ось, на которой устанавливается флажок и противовес. Ось может свободно вращаться на 360°, благодаря узлу скольжения или качения.
Корпус, который крепится к печной трубе или монтируется на крыше. Являясь основанием конструкции, корпус выполняет функции держателя подвижной оси.
Подшипник. Этот узел фиксируется в корпусе и обеспечивает лёгкость вращения оси ветроуказателя. В конструкции может использоваться один или несколько шарикоподшипников, а также узлы скольжения, состоящие из втулок с низким коэффициентом трения.
Защитный колпак. Устанавливается на вертикальной оси и предотвращает проникновение осадков в корпус ветроуказателя.
Ориентирные углы или румбы. Представляют собой два перекрещенных под углом 90° прутка с нанесёнными литерами, обозначающими стороны света (пары Север-Юг и Восток-Запад). Румбы жёстко фиксируют к корпусу и во время монтажа флюгера ориентируют по компасу.
Стрела (указатель) — крепится к оси под углом 90° и служит указателем направления ветра.
Флажок представляет собой лопасть, установленную с одной стороны стрелы. В большой площади поверхности этого элемента, собственно, и кроется весь декоративный потенциал флюгера.
Противовес. Крепится на другом конце указателя и служит в качестве балансировочного устройства, уравновешивающего стрелу.

Конструкция флюгера настолько проста, что её можно с лёгкостью воссоздать в домашних условиях

Уже одного взгляда на схему флюгера достаточно, чтобы понять, как он работает. Благодаря высокой парусности флажка, поворот указателя происходит даже от небольшого перемещения воздушных масс. Вращение лопасти будет происходить до тех пор, пока она не установится параллельно ветру — в таком положении площадь сопротивления будет минимальной. При этом стрелка будет направлена в ту сторону, откуда дует ветер, а флажок точно укажет место, куда перемещаются воздушные массы.

Применяемые материалы

Для украшения домов применяют флюгеры, изготовленные из самых разнообразных материалов.

Конструкция металлического флюгера.

Обращение с ними требует различных навыков, инструментов и оборудования.

Дерево. Это легкий и простой в работе материал, проверенный веками. Для обработки древесины нет необходимости в сложных инструментах и профессиональных навыках. Для изготовления ветряка необходимо брать водостойкую древесину с хорошими гидрофобными качествами. Дерево необходимо пропитывать специальным составом, который сохранит его от сырости и насекомых. Но существенным минусом изделий из древесины является ее низкая прочность и недолговечность.
Сталь. Это довольно прочный материал, устойчивый к сильному механическому воздействию. Сделать флюгер можно из черной или нержавеющей стали. Нержавейка устойчива к коррозии и имеет почти неограниченный срок эксплуатации. Обычная сталь может прослужить довольно долго при условии периодического обслуживания и ремонта. Но, учитывая место установки флигеля, выполнение этой задачи представляет довольно большую сложность.
Медь. Этот металл достаточно прочен для того, чтобы выдерживать сильные порывы ветра. Листовую медь довольно легко резать и пилить. Немаловажным фактором является то, что для соединения между собой медных деталей можно применить пайку. Мягкость материала дает возможность обрабатывать его способом чеканки. Кроме того, на медь можно нанести серебро, используя реактивы для проявления фотографий. Металл устойчив к коррозии и не нуждается в дополнительной отделке.
Пластик. Современные полимерные материалы имеют достаточную прочность и устойчивость к ультрафиолетовому излучению. Пластик легко поддается всем видам обработки. Его можно пилить, клеить или паять. Полимерные пластики не теряют своих качеств при сильном нагревании или охлаждении.
Фанера. В работе допускается использование только многослойной водостойкой фанеры. Но, долго служить изделие из фанеры не будет. Даже покрытие из нескольких слоев краски не спасет его от разрушения. Если флигель из фанеры проработает один год, это будет считаться большой удачей.

При выборе материала для работы следует учитывать конечную цель изготовления флигеля. В любом случае лучше выбрать материал долговечный, который прослужит много лет.

Флюгер из дерева

Чертеж модели прикладывают к деревянному или фанерному листу. При помощи карандаша или маркера рисунок переносят на поверхность. Если нет навыков работы с древесиной, лучше выбрать простое изображение без сложных узоров. Обрабатывают наждачной бумагой:

флажок флюгера;
стрелку;
элементы розы ветров.

Аккуратно собирают детали. В качестве крепежа в домашних условиях мастера рекомендуют использовать мебельный клей. Вязкая масса позволит соединить конструкцию любой сложности. Вещество наносят по краю, совмещая компоненты. Чтобы не остались некрасивые следы, потеки надо удалить влажной тканью или губкой.

Основание делают из деревянного бруска, выполненного в форме квадрата или прямоугольника. Посредине детали просверливают отверстие, в которое вставляют гвоздь. В домашних условиях в поворотном механизме в качестве подшипника используют мелкие бусины или металлические шарики.

Вариант из дерева Источник livemaster.ru

После сборки конструкции деревянные поверхности покрывают влагоотталкивающими и защитными составами. Флюгер из древесины в домашних условиях можно красить латексной или масляной эмалью. При помощи кисточек создают сложный разноцветный рисунок с множеством деталей и мелких узоров.

Как правильно закрепить флюгер на крыше

Собрать флюгер — это ещё только полдела. Чтобы прибор надёжно функционировал и хорошо просматривался с любого места вокруг дома, его надо правильно установить.

Рекомендации по монтажу флюгера своими руками:

необходимо крепить устройство таким образом, чтобы его флюгерка находилась в самой верхней точке крыши, на расстоянии не менее 0,5 м от кровли;
для правильной ориентации указателей (румбов) на местности используют компас;
вертикальное выравнивание корпуса выполняют при помощи отвеса или строительного уровня;
крепление ветроуказателя осуществляют при помощи прочных металлических скоб, анкерных и дюбельных соединений;
перед установкой узел вращения необходимо смазать;
для того чтобы конструкция выполняла функцию громоотвода, корпус соединяют с контуром заземления при помощи стальной проволоки.

Закрепить флюгер на крыше можно несколькими способами:

К печной трубе. Этот вариант является наиболее удачным, поскольку дымоход чаще всего выполняется из кирпича. Чтобы обеспечить устойчивость конструкции при сильной ветровой нагрузке, в верхней и нижней части вертикального основания устройства приваривают прочные металлические кронштейны с отверстиями. Для крепления используют металлические анкеры диаметром от 10 мм. Если дом оборудован вытяжной трубой или металлическим дымоходом, то флюгер можно прикрепить обжимными С-образными хомутами, изготовленными из металлического прутка диаметром не менее 8 мм.

Флюгер, установленный на печную трубу, не только указывает направление ветра, а и дополнительно защищает дымоход и усиливает тягу
К фронтону. Если боковые поверхности двухскатной крыши зашиты кирпичом, то корпус ветроуказателя крепят в верхней части фронтона точно так же, как в случае с дымовой трубой. Если же для обшивки торцов кровли используются доски, то в них проделывают сквозные отверстия, а для крепления используют накладки или шайбы площадью не менее 25 кв. см.

Для крепления флюгера фронтонная доска должна быть обработана пропиткой и иметь толщину более 50 мм
К коньку. Конёк чаще всего изготавливается из дерева, поэтому этот вариант следует рассматривать только при невозможности закрепить флюгер иным способом. Чтобы надёжно зафиксировать конструкцию на крыше, корпус следует оснастить опорными лапами, которые обеспечат её устойчивость.

Крепёж флюгера должен быть надёжным, так как конструкция достаточно тяжёлая
К элементам стропильной системы. Такой способ монтажа обеспечит превосходную жёсткость и устойчивость ветроуказателя, но потребует проделать отверстие в кровельном материале. Закрепить устройство можно при помощи подходящих скоб или хомутов. Если конструкция флюгера позволяет проделать сквозные сверления в его вертикальной стойке, то можно закрепить устройство при помощи гвоздей или мощных саморезов. Недостаток подобного способа заключается в нарушении целостности кровли и, как следствие, необходимости в дополнительной гидроизоляции.

Выбирая место для установки флюгера, следует руководствоваться не только критериями эстетики, функциональности и надёжности, но и позаботиться о безопасности монтажных работ и возможности обслуживания ветроуказателя в дальнейшем.

Принимая решение украсить дом флюгером, подойдите к этому процессу со всей ответственностью. В первую очередь устройство должно быть надёжным и устойчивым и лишь затем — красивым и функциональным. Не забывайте и о том, что фигурка на крыше так или иначе будет рассказывать окружающим о том, какой вы человек — мечтательная, романтическая натура или независимая, прагматичная личность. Правильно используйте символизм флюгера, и он привлечёт к вашему дому удачу и благополучие.

Виды флюгеров по назначению

Дымоходные

Назначение этого приспособления отличается от обычных флюгеров. Оно созданы для того, чтобы координировать тягу, помогать дыму выходить из трубы и препятствовать задуванию.

Декоративные

Такие приборы впечатляют своим внешним видом. Они нередко присутствуют на крышах частных домов. Обычно это изделия, выполненные из металла, литые, с вставками камней и т. п.

Метеорологические

Такие устройства обладают рядом специальных отметок, позволяющих более точно определять погодные условия. Существует как бытовые, так и профессиональные версии. Бытовые обладают более простой конструкцией по сравнению с профессиональными. Обычно у них есть только 2 отметки, показывающие север и юг.

Как сделать флюгер своими руками

Перед тем, как сделать флюгер своими руками, необходимо приготовить эскиз на миллиметровой бумаге или вырезать готовый шаблон понравившейся фигуры. Самыми популярными фигурками для изготовления флюгера являются животные и птицы, в частности, это кот или петух. Лучше трафареты изготавливать из разлинованной бумаги или картона, чтобы впоследствии можно было легко перенести рисунок на металлический лист.

Кроме того, нужно подготовить чертеж стрелки флюгера и его поворотного узла, с помощью которых можно будет определять направление воздушных масс. На чертеже должны быть указаны все нужные размеры: высота конструкции, длина стрелки, диаметр поворотного узла и т.д.

Необходимые материалы и инструменты

Перед тем, как делать флюгер, нужно приобрести необходимый материал:

Металлический лист толщиной 1,5-2 мм.
Проволока толщиной 3 мм
Три трубки из металла диаметром 15, 22,5 и 25 мм
Трубка из меди диаметром 18 мм
Труба профильная 15х15 мм
Металлический шарик диаметром 80 мм
Шарик от подшипника диаметром 15 мм
Круглый металлопрокат 12 мм
Пластина из железа 60х60 мм толщиной 12 мм

Из инструментов понадобится оборудование для резки металла – болгарка, углошлифмашинка, электролобзик, а также аппарат для сварки, электродрель с набором сверл по металлу, молоток, зубило, набор напильников. Конечно, помимо этого понадобятся специальные защитные перчатки, щиток, очки, одежда для работы со сваркой и резкой металла.

Вырезаем фигурку из шаблона

На металлический лист наносится шаблон фигурки флюгера, затем ее нужно вырезать по контуру. Для этого лист фиксируется струбцинами для предотвращения смещения во время резки, прикрепить к верстаку. Электролобзиком вырезается шаблон по контуру, после этого все заусенцы удаляются с помощью болгарки с установленным для этой функции шлифовальным кругом. Если есть труднодоступные места, нужно воспользоваться тонким напильником. Если вырезается фигурка животного, например, кота, понадобится сделать отверстия для глаз, носа и усов. Сделать это можно с помощью дрели со сверлом диаметром 12-15 мм и надфилем. Усы изготавливаются из проволоки, 10-12-сантиметровые отрезки которой вставляются в проделанные для этого отверстия. Нос животного изготавливается из круглого прутка диаметром 20 мм, конец которой можно скруглить с помощью углошлифмашинки.

Изготовление стрелки

Стрелка, указывающая направление ветра, также вырезается по предварительно нанесенному на металлический лист контуру, электролобзиком. При этом изготавливается не вся стрелка целиком, а только ее оперение и указывающая часть. Эти детали нужно приварить к профильным трубкам сечением 15х15 мм: указательную часть к одному прутку, а оперение – к другому. Места сварки тщательно зачищаются.

Изготовление поворотного узла

Для изготовления поворотного узла в поверхности стального шара просверливают отверстие сверлом 13 мм. К отрезку трубы размером 50 мм и диаметром 60 мм приваривают крышку. Чтобы оба торца стрелы плотно прилегали к поверхности шара, с двух ее противоположных сторон нужно сделать небольшие углубления. К этим местам привариваются оба конца стрелы. Затем к шару приваривается стержень из профильной трубы, а к ней – отрезок круглой трубки размером 50 мм.

Крепление флюгера

После того как элемент стрелы с поворотным механизмом будут собраны, можно приступать к фиксации фигурки флюгера к стальному шарику. Чтобы плотно состыковать ее основание со сферой, нужно вырезать небольшую ее часть в форме полукруга и соединить с шаром с помощью сварки

При этом очень важно следить за тем, чтобы между стрелкой и поворотным механизмом образовался угол в 90 градусов. Фигурка флюгера должна устанавливаться на оси так, чтобы образовывался противовес по обе стороны. Чтобы обеспечить свободное вращение флюгера, необходимо подготовить опорный стержень: в медную трубку вставляется круглый пруток, детали свариваются между собой

В широкую трубку вставляется шарик из подшипника, который смазывается какой-либо смазкой. После этого туда вставляется медная трубка с прутком. Конструкция для определения силы и направления ветра готова, осталось ее покрасить и установить на крыше

Чтобы обеспечить свободное вращение флюгера, необходимо подготовить опорный стержень: в медную трубку вставляется круглый пруток, детали свариваются между собой. В широкую трубку вставляется шарик из подшипника, который смазывается какой-либо смазкой. После этого туда вставляется медная трубка с прутком. Конструкция для определения силы и направления ветра готова, осталось ее покрасить и установить на крыше.

Более подробно весь процесс изготовления флюгера и его отдельных элементов показан на видео.

Где взять или как сделать эскиз

Эскизы для флюгера можно найти с размерами, а можно создать из подходящей картинки. Для этого любую понравившуюся картинку надо загрузить в один из фото-редакторов, увеличить до нужного размера и распечатать. Этот фокус можно провернуть с COREL.

Еще вариант — открыть рисунок в Автокаде, обвести контуры полулиниями. Получится нужный контур. Его можно увеличить до нужных размеров.

В программах, из любого изображения можно сделать эскиз для флюгера

Если с компьютерными программами вы не слишком дружны, придется работать руками — расчертить рисунок на небольшие квадраты, затем переносить на бумагу с большим масштабом.

Это интересно: Габионы своими руками — пошаговая инструкция по монтажу

Конструкция и виды флюгеров

Существует два типа флюгеров: простой в виде фигурки с розой ветров и «флюгер Вильда» — более сложная конструкция, которая помимо общего направления воздушного потока может указывать скорость ветра (до 10 метров в секунду). Флюгер изготавливается из металла, чаще всего используется сталь или медь. По функциональным качествам они друг другу не уступают, поэтому выбор – вопрос эстетический или техники, с которой работает специалист. Иногда дополнительным элементом к верхней части флюгера устанавливают пропеллер, он отгоняет птиц с крыши здания. Размер флюгера зависит от общих размеров здания, слишком маленький потеряется на фасаде, слишком большой будет выглядеть громоздко. Для средних размеров двухэтажного здания обычно устанавливают флюгер 40x80x70 см. Конструкция флюгера включает в себя минимум один подвижный узел, но его конструкция не представляет из себя ничего сложного.

верхняя и самая заметная часть флюгера представляет собой металлическую пластину в виде какой-либо фигурки (это может быть и простая стрелка) и противовеса-стрелки. Она должна быть хорошо сбалансирована, чтобы точно указывать направление ветра. Эту часть флюгера называют флюгаркой;
флюгарка должна быть неподвижно закреплена на стержне, который монтируется в неподвижной опоре и позволяет флюгеру свободно вращаться. Также вращение в некоторых флюгерах обеспечивается установкой на неподвижный стержень гильзы с флюгаркой, которые свободно вращаются на стержне. Движение в обоих вариантах обеспечивается с помощью подшипника, подвижные части закрываются защитным колпаком и изолируются резиновыми прокладками;
в нижней части устанавливается роза ветров, указывающая направление частей света, как дополнительный элемент может быть установлена ветромерная доска, она закрепляется на оси с помощью шарниров.

О молниезащите частного дома читайте здесь.
Как самостоятельно осуществить монтаж водосточной системы, расскажет данная публикация.
О различных видах и областях применения битумных мастик читайте в нашей статье.

Вся конструкция должна быть прочно закреплена на крыше с помощью металлической пластины, винта на конце опоры или хомута. Для прочности флюгер часто крепят к дымоходу.

Выбор и нанесение рисунка

Объекты для отображения силуэта флюгера самые различные, можно выбрать готовый понравившийся силуэт или сюжет. А часто используют фотографии любимых домашних животных, как правило, это кошки или петухи. Нередко изображают ангелов или бесов, в общем – разнообразие таково, что перечислить невозможно. Размер рисунка нужно согласовать с размером и формой дымохода.

Даже не обладая художественными навыками, можно легко перенести понравившийся контур своими руками по координатной сетке, затем вырезать его на бумаге и использовать в качестве трафарета для нанесения рисунка на металл. Изготовление сводится к вырезке по контуру.

Окончательная доработка

Для того чтобы металлический флюгер служил долго и имел при этом презентабельный вид, надо тщательно его покрасить, предварительно хорошо подготовив поверхность. Для начала, при помощи наждачной бумаги удаляем ржавчину, полностью до чистого металла. Затем покрываем автомобильной грунтовкой (можно еще преобразователем ржавчины). После высыхания грунтовки можно красить.

Крылатый конь — чем не украшение для дома

Краски берем для наружных работ. Отлично подходят все автомобильные, но можно и масляные — типа молотковых. Они дают интересный эффект. Еще можно попробовать покрасить порошковыми красками, но для них требуются специальные условия — высокая температура. Иначе покрытие быстро отваливается.

После нанесения краски оставляем изделие сохнуть дня на два, не трогая руками. Такие краски сохнут долго (за исключением порошковых), после «проб» остаются пятна. Если качество покраски вас устроило, можно флюгер устанавливать на место.
