Чертежи навесов из профильной трубы, делать по ним несложно

Прямоугольная беседка своими руками

Построить прямоугольную беседку своими руками не так уж и сложно, и она, несомненно, украсит ваш участок, но это немного сложней, чем конструкция квадратной формы. Всегда планируйте все сформировать в самом начале, если вы хотите, чтобы получить хороший результат. Кроме того, надлежащее планирование может предотвратить много дорогостоящих ошибок

Выбирайте материалы с большой осторожностью, убедившись в том, что все детали прямые и в хорошем состоянии. Строительство прямоугольной беседки немного отличается от строительства квадратной, но любой человек со средними навыками в столярном деле легко справиться с этой задачей

Подробно описывать процесс не будем, все шаги показаны на схемах, более детальную информацию можно получить на сайте, ссылка под фото с чертежами.

Источник фото myoutdoorplans.com/pergola/rectangular-gazebo-plans

Во второй части показано, как сделать крышу для прямоугольной беседки. Строительство крыши для прямоугольной беседки задача сложная, так как включает в себя множество порезов и измерений. Кроме того, вам обязательно понадобится помощник. Чтобы все получилось красиво и надежно, соблюдайте строительные нормы и подбирайте качественные материалы. Также необходимо использовать атмосферостойкие пиломатериалы хорошего качества и без дефектов. Последовательность работ показана на картинках в галерее, подробности этапов строительства можно прочитать на сайте источника.

Источник фото myoutdoorplans.com/pergola/how-to-build-a-gazebo-roof

Еще один вариант, как сделать прямоугольную беседку своими руками. Если есть финансовые возможности, то конечно лучше купить качественную древесину, типа кедр, сосна или красное дерево. Также убедитесь, что используемый материал соответствует климатическим условиям. По данному проекту, при наличии всем материалов беседку можно построить за один день.

Источник фото howtospecialist.com/outdoor/gazebo/how-to-make-a-gazebo

Как построить двускатную крышу для прямоугольной беседки.

Первый этап это изготовление и установка верхнего гребня и стропил. Как видите на картинке, необходимо отрезать концы стропил нужного размера и закрепить на верхние перекладины шурупами. Убедитесь, что верхний гребень расположен горизонтально, иначе крыша не будет симметричной. Следующий этап установка стропил с обеих сторон крыши. Вы должны поместить балки по центру. Обрежьте стропила до необходимого размера ( 45 °) и формы и установите их на место. Просверлите отверстия и закрепить их оцинкованными винтами. Прикрепите стропила к передним и задним граням прямоугольной беседки. Установите боковые стропила. Закрепите кровельные листы. Для того, чтобы защитить беседку от осадков, рекомендуется покрыть кровельные листы толем

Закрепите планки к стропилам, при этом очень важно отрезать концы планок под углом 45º, если хотите, чтобы крыша выглядела красиво

Источник фото howtospecialist.com/outdoor/gazebo/how-to-build-a-gazebo-roof/

Примерный расчет навеса из профильной трубы

В качестве примера за исходные данные можно принять размер строения 6х9 метров. У него перед одной из сторон имеется свободная площадка со сторонами 7 и 9 метров. По стенке дома длиной 9 метров планируется строительство навеса с размером вылета, равным 6 метрам (прочитайте: «Предварительный расчет навеса из профильной трубы, инструкция по изготовлению ферм»).

В итоге площадь навеса — 6х9 метров. При этом высота края, который будет приподнят, равен 3,5 или 3,6 метра, а низкого –2,4 метра. В результате перепада между высотами угол наклона составит 12-13 градусов.

Для определения степени вероятных нагрузок используют ветровые и снеговые карты конкретного района, где расположен земельный участок. На основании вышеприведенных данных составляют чертежи навеса из профильной трубы своими руками.

Виды навесов

Вариантов дизайна навесов мало. Это подтверждают фото данных сооружений. Все навесные конструкции подразделяются на две разновидности в зависимости от того, где они располагаются:

прилегающие к дому;
стоящие отдельно.

Навесы, которые выполняются в качестве пристройки главного здания, располагаются вплотную к нему. Чаще всего такие козырьки стыкуются с передней стенкой дома (фасадом). Однако встречаются и конструкции, расположенные сбоку или сзади. Для монтажа прилегающих к дому навесов используются разные материалы. Чаще всего навес строится комбинированным. Это означает, что для его возведения применяют разные материалы.

Независимые конструкции, расположенные отдельно от дома, несут иное функциональное назначение. Они играют роль беседки для отдыха. Также возможен вариант, когда навес сооружается для защиты автомобиля от атмосферных осадков. Отдельно стоит упомянуть о кровле навесов.

Если с каркасом все более или менее понятно, то разновидностей кровли существует очень много. Причем это касается не только типа конструкции, но и материала, из которого она изготовлена. Крыша навеса может быть прямой или располагаться под определенным углом. Также важным параметром является количество скатов. Кровля может быть построена из металла, древесины, поликарбоната, накрыта тканевым материалом и т. п.

Конструктивные моменты

Для облегчения строительства навесной конструкции, необходимо заранее внимательно просмотреть особенности и тонкости конструктивных решений, которые применяют при возведении. У всех видов навесов есть общие компоненты — узлы. Но, отличие этих элементов в технике выполнения. Основные 3 узла в сооружениях следующие:

Подвес консольных моделей, иначе – каркас или опорная рама. Залитые бетоном или вкопанные столбы, рама, совокупность элементов крепежа.
Стропильная система. Бывают разные виды – арочная, куполообразная, волнообразная, шатровая, односкатная. Состоит из обрешетки и стропильных ног, ригелей, мауэрлатов, затяжек, подкосов.
Кровля. Выполняют из разных материалов – шифера, ПВХ, рубероида, металлочерепицы, ондулина, поликарбоната, профилированных листов. Чаще применяют легкие виды (профнастил, подобное) для меньшей тяжеловесности сооружения и снижения нагрузки на опорную часть.

У больших навесов должна быть сложная стропильная система, собранная из ферм с большим числом подкосов и опор.

Используя разные виды стропил, кровельных материалов, опор возможно создать уникальную конструкцию, усиливающую декоративную и функциональную составляющую придомовой территории. На опорах навесного сооружения можно расположить кадки с цветами или высадить цветущие и плодовые растения вдоль.

Ткань для тента или маркизы

Тент на каркасе способен защитить от солнца, дождя, снега и ветра окна, балконы, террасы или часть двора. Он может быть оформлен навесной конструкцией (маркизой) или наземной, в том числе примыкающей к стене или иной опоре

И очень важно, если самостоятельно сооружать навес или маркизу, грамотно выбрать для них ткань. Такая материя должна быть:

специальной акриловой;
прочной;
водоотталкивающей;
воздухонепроницаемой;
защищающей от вредного УФ-воздействия.

Правильно выбирать на тент материал светлого оттенка, чтобы не слишком затенять защищаемое пространство (будь то помещение или часть двора). Что же касается принтов, то сегодня в моде полосатые тенты в 2 цвета, однотонные козырьки или с орнаментами в африканском стиле. Ткани можно использовать гладкие или структурные.

Как правильно сделать навес из досок над крыльцом дома своими руками (с фото)

Вариант плоского навеса из досок, выполняемого своими руками, – традиционный, а значит, и достаточно универсальный для различных типов строений. Он прост в изготовлении и монтаже.

При постройке навеса к дому настенный опорный брус прикрепляют к стене, под ним устанавливают несущие консольные стойки. К стене их можно прикрепить с помощью металлических кронштейнов. Верхние концы консолей соединяют балками с опорным брусом, на них же опирается фронтальный опорный брус. Последний с двух сторон от стоек подкрепляют подкосами, а чтобы обеспечить жесткость каркаса, узлы сопряжения балок с брусьями можно усилить металлическими стяжками.

Как видно на фото, у этого навеса к частному дому, изготавливаемого своими руками, передняя часть обшита досками:

Обеспечить их вертикальность можно различными способами. Для этого закрепляемый к торцам балок брусок следует острогать таким образом, чтобы одна его грань была параллельна балкам, а другая — перпендикулярна земле. Можно набить дополнительный (выравнивающий) брусок в форме трапеции или даже обычный прямоугольный, но через клинышки соответствующей формы. Вместо вертикальных планок обшивку можно сделать горизонтальной, но в этом случае боковые части навеса тоже следует заполнить горизонтально или вовсе отказаться от боковой обшивки.

Чтобы обшить боковые части навеса досками, как показано на фото, потребуется еще несколько дополнительных деталей — это брусочки, прикрепленные к стене, обрешетке и опорным стойкам:

С их помощью каждая доска обшивки будет иметь, по крайней мере две точки крепления, обеспечивая тем самым прочность конструкции.

Смонтировав каркас и завершив обшивку передней и боковых частей навеса, укладывают на обрешетку кровельный лист (например, профнастил или шифер) и прикрепляют его гвоздями к деревянным частям кафкаса. Но такой способ годится лишь для маленьких козырьков над входной дверью. Если навес широкий, потребуется обрешетка каркаса, которую крепят к настенному и фронтальному опорным брусьям. И чем длиннее каркас, тем больше должно быть планок обрешетки, чтобы обеспечить устойчивость и жесткость кровли. При настиле мягкой кровли (битумной черепицы, рубероида и т. п.) обрешетку такого навеса делают сплошной.

Щель между стеной и кровлей закрывают полоской оцинкованного железа, согнутой под нужным углом. Это же место можно дополнительно уплотнить акриловым или полимерным герметиком. Если стена кирпичная, целесообразно с одной стороны отогнуть небольшую кромку (приблизительно 15 мм), которую затем заделать в кирпичную кладку цементным раствором.

На этих фото показаны навесы над крыльцом, сделанные своими руками:

Ниже вы узнаете об изготовлении и монтаже навесов над окнами.

Строим навес для машины из дерева своими руками

Каждый из процессов строительства навеса для машины из дерева своими руками имеет свои особенности и хитрости. Рекомендуем вам взять за основу план работы ниже. Это поможет соорудить вашу конструкцию максимально быстро и с минимальными усилиями.

Подготовка нужных материалов. Лучше всего заранее составить список всего необходимого, чтобы после не тратить время на дополнительные поездки в магазин;
Выбор места на участке

В рамках данного этапа важно не только учесть расположение навеса относительно других строений на вашем дачном дворе, но и просчитать как будет вести себя конструкция в разное время года при разных осадках. Для этого вам нужны показатели предела прочности вашей породы дерева;
Создание проекта конструкции с точными цифрами, желательно в разных проекциях;
Закладка фундамента

Здесь важно выбрать подходящий тип основания, чтобы построенный деревянный навес для автомобиля своими руками стоял прочно на земле;
Постройка каркаса. Данный этап также нуждается в пристальном внимании, так как при неправильной постройке каркаса конструкция может завалиться или покоситься;
Монтаж кровли. Здесь необходимо выбрать нужный материал для крыши, который не только будет соответствовать всем требованиям, но также будет иметь подходящий вес для вашего каркаса и привлекательность с эстетической точки зрения. Все эти пункты кроме “2” будут актуальны если вы собрались построить также козырек над крыльцом своими руками из дерева.

Выбираем место на участке

Как только вы подготовили все необходимое, самое время выбрать площадь, на которой будет стоять ваш навес для машины из дерева.

Основные правила выбора площади под конструкцию:

важно выбирать место, которое будет немного возвышаться наряду с другими конструкциями. Это необходимо для того, чтобы вода от дождя или таяния снега не скапливалась под машиной

В случае, если этого сделать невозможно, придется выкладывать слой бетона на полу;
необходимо подобрать такое место, чтобы до него можно было максимально быстро и легко добраться, в том числе и зимой;
не забывайте о том, что вам нужно как-то разворачиваться. Не советуем делать навесы в тех местах, где развернуться будет проблематично.

Деревянный навес для автомобиля: проект, чертеж и схема

Проект и чертежи деревянного навеса для автомобиля своими руками сделать не так замысловато, как кажется. Для точного создания чертежа вам необходимо предварительно измерить ваш участок для навеса. Возьмите строительный метр и измерьте длину, ширину и высоту для вашей будущей конструкции. После этого занесите данные на листок бумаги

Обратите внимание:

для начала определите габариты вашей машины и уже исходя из этого точного конструкцию навеса;
высота проектируемого объекта должна быть выше потолка машины на 1-1.5м, чтобы под навес можно было заехать с грузом наверху авто;
при проектировании своими руками рекомендуем предусмотреть поперечные балки, которые помогут укрепить конструкцию.

На данном этапе вам также необходимо наметить места, где будут располагаться опоры вашей конструкции.

№	Описание
1	стойка 150х150
2	подкос 100х60
3	поперечина 150х150
4	коньковый брус
5	опора конькового бруса 150х150
6	брусок обрешетки 40х150
7	брус обвязки

Инструменты и материалы

Качественные материалы – залог прочности и долговечности вашей конструкции. выбирать их нужно с умом.

Чтобы построить навес для авто из дерева своими руками вам понадобятся:

Как закрепить козырек

Срок эксплуатации защитных элементов напрямую определяется качества их крепления.

Методы фиксации самодельных конструкций и готовых козырьков над крыльцом бывают нескольких видов.

К ним относятся:

закрепление при помощи кронштейнов;
использование анкерных болтов;
крепление методом сварки к встроенной балке.

Использование анкерных болтов предполагает закрепление ими опорной горизонтальной балки. Детали каркаса закрепляют посредством фигурных кронштейнов или пазов, сделанных заранее в самой горизонтальной балке.

Если навес не очень большого размера, то для его фиксации допускается использовать кронштейны.

Если при кладке стен уже была заложена металлическая балка, то каркас просто приваривают к ней.

Деревянный навес

Не столь важно, для каких целей будет использоваться навес. Главное, чтобы он прослужил долгие годы

Выглядел красиво и не сильно ударил по карману. Как построить деревянный навес своими руками читайте в статье.

Всем вышеизложенным требованиям как нельзя лучше отвечает дерево. Деревянные навесы имеют эстетичный, теплый, домашний, уютный вид.

Кроме того, если для строительства
деревянного навеса не нужно иметь
каких-то особых знаний и навыков.
Достаточно опыта владения инструментом,
таким как ножовка и молоток.

Несмотря на то, какие формы и виды навесов
из дерева могут быть. К ним предъявляются
общие определенные требования. Которые
нужно соблюдать, чтобы строение прослужило
вам верой и правдой ни один год.

Обязательно ли делать козырек над крыльцом?

Козырьки и навесы выполняют следующие функции:

защита дверной фурнитуры от попадания в нее снега и воды во время осадков;
предотвращение травматизма людей от падающих с крыши сосулек и тающего снега;
обеспечение людей удобством прохода в здание (складывание зонта, смахивание с одежды снега и капель воды, очистка обуви);
несущая конструкция для вьющихся растений;
декоративное украшение строения;
место для крепления вазонов, вешалок для зонтов, сумок и дождевиков;
отведение стоков от стен и фундамента дома.

Основные требования, предъявляемые к навесам

Козырек над входом в дом должен отвечать следующим требованиям:

Прочность. Кровельное покрытие должно выдерживать вертикальную нагрузку не менее 200 кг/м². В расчет берется снежная масса, вес растений и ветровая нагрузка.
Эффективная система водоотведения. При небольшой площади декоративные навесы оборудуются пластиковыми желобами и трубами с выводом в дренажную систему.
Соответствие дизайна оформлению здания. Подбор оптимальных архитектурных и цветовых решений.
Огнеупорность. Козырьки над подъездом нужно делать из негорючих материалов, чтобы предотвратить возникновение пожара в доме извне.
Экологическая чистота. Строительство нужно вести из безопасных для здоровья человека и окружающей среды материалов.

Кровельное покрытие

Если с опорной основой все решено, то остается выбрать покрытие. Шифер или железо не применяются в частном строительстве: дорого и тяжело. Металлочерепица – современный материал, но он имеет два недостатка: не пропускает свет, в области крепежных отверстий постоянно скапливается водяной конденсат.

Для частного строительства идеальный вариант – поликарбонат. Основные достоинства подобного решения:

Эстетически привлекательный внешний вид.
Под навесом не будет темно.
Высокие эксплуатационные показатели.
Гибкость и упругость материала.
Простота монтажа/демонтажа/доработки.

Строительные магазины предлагают большой спектр цветовой гаммы поликарбоната. Самый популярный цвет – зеленый. Стоимость материала также приятно удивит. Поликарбонат отлично подчеркивает ландшафт дачного или загородного участка, оттеняет деревья и растения. Производители позволяют выбрать различную степень прозрачности материала.

Разнообразие расцветок материалаИсточник blog.kraskirostova.ru

Виды навесов в зависимости от основного назначения

Цель использования навеса определяет следующие виды:

Конструкции для отдыха. В большинстве случаев для их изготовления используется древесина, так как особая прочность не является критической в этой ситуации. Односкатные деревянные навесы для отдыха могут быть открытыми и закрытыми, их главная цель — укрыть от дождя и ярких солнечных лучей.
Сооружения для автомобилей. Их основное назначение — стать укрытием для автомобилей любой грузоподъемности от различных атмосферных явлений. Такие навесы отличаются высокой прочностью, быстро возводятся из металлических или деревянных элементов.

Легкие конструкции вполне могут пристраиваться к основному зданию, а вот сооружения для транспорта лучше возводить отдельно. В противном случае стена может не выдержать дополнительной нагрузки и деформироваться или полностью разрушиться.

Выбор материалов и подготовка инструментов

Главное требование, предъявляемое к качеству профильной трубной продукции – это прочность. Чтобы обеспечить устойчивость несущих деталей конструкции из них, нужно выбирать трубы с минимальными параметрами, равными 80х80 миллиметров. Для дополнительных элементов оптимальным размером сечения будет 40х20 миллиметров.

Чтобы определиться с количеством кровельного материала, сначала рассчитывают площадь накрываемой поверхности, а потом полученный результат увеличивают на 5 %. Крепление выполняют кровельными болтами и специальными прокладками.

Конструкцию собирают одним из способов:

Сварочным. Но для этого необходимо не только иметь в наличии сварочный аппарат с электродами, но и знать, как правильно сварить навес из профильной трубы. Без навыков такую работу сделать невозможно.
Применяя резьбовые соединения. Для этого необходимы металлические уголки и крепежные болты.
С использованием специальных хомутов.

Навес, сделанный своими руками, стоит намного дешевле, чем покупной. Он будет отвечать требованиям при условии строгого соблюдения технологии его возведения.

Расположение навеса для машины на дачном участке

Перед началом любых строительных работ нужно продумать место для навеса. С выбранного участка нужно убрать дерн на глубину 12-15 см, а затем соорудить подушку из щебня и песка. При этом можно соорудить небольшой уклон, а также дренажные конструкции по периметру. Затем на подушку нужно уложить любое парковочное покрытие. Если машина слишком тяжелая, то можно установить армированную бетонную стяжку.

Прочное покрытие из камня

В зависимости от способа расположения на участке конструкции могут быть автономными, а также использоваться как пристройка к гаражу, бане или хозблоку. Также пользуются популярностью галереи, которые соединяют дом и ворота.

Отдельные устройства стоят на металлических или деревянных опорах. Если конструкция примыкает к другой постройке, то она может иметь такие варианты опирания:

балочно-опорный, когда она из сторон удерживается на брусе, а вторая на опорах;
консольно –опорный – крепеж выполняется с помощью кронштейнов или уголков;
консольный вариант рекомендуется для небольших конструкций.

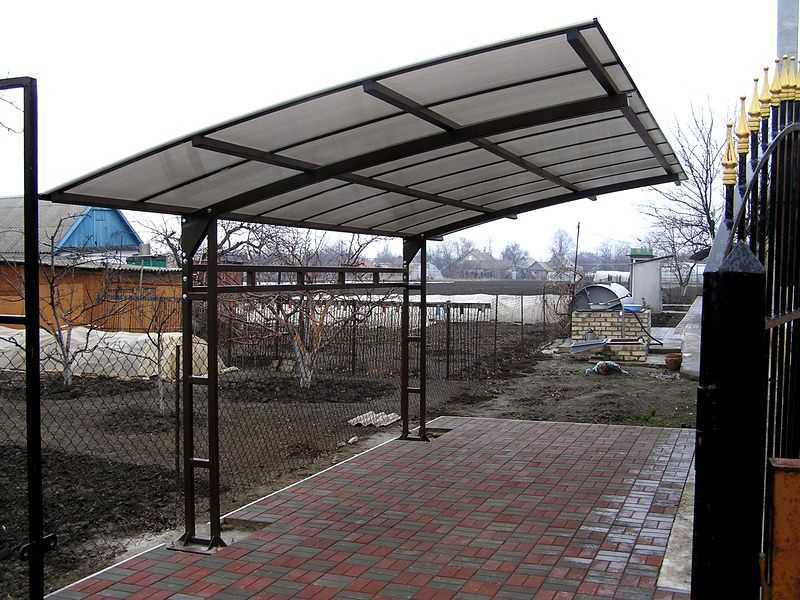

Вариант консольного устройства

Навес для машины перед гаражом

Теперь рассмотрим варианты пригаражных навесов и особенности их возведения. Самый распространенный вариант – когда навес размещается перед воротами гаража. Он может быть сделан на одну или на две машины. Подобную конструкцию можно соорудить между гаражом и домом. На фото вы можете видеть самые популярные идеи. Иногда используется сочетание гараж с навесом.

Вариант конструкции перед гаражом

Решая, как сделать легкий навес, можно разместить его сбоку основной конструкции. Для строительства кровли применяются такие материалы, как металлический профиль, трубы, а также деревянный брус. А кровлю можно выполнить из поликарбоната, профнастила или металлочерепицы. Часть навеса может размещаться и над гаражом. Подобные конструкции могут быть таких видов:

открытые имеют общую стену с гаражом;

Так выглядит открытая конструкция

закрытые имеют три стенки. При этом выполняется обшивка с помощью дерева, тентовых тканей или вагонки. В случае необходимости навес можно прикрыть.

Закрытое укрытие

Кроме того, такие постройки могут быть разборными или стационарными. Часто гараж с навесом сооружают под двускатной кровлей, такой вариант рекомендуется для деревянного каркаса. Если конструкция арочная, то можно использовать металлический каркас с опорами.

Гараж или навес — что лучше: ответ на этот вопрос зависит от финансовых средств, предназначения конструкции и используемых материалов. Самым удобным решением является – комбинированный вариант.

Навесы для машины, пристроенные к дому: фото

Пристройка возле дома пользуется популярностью, так как примыкающие конструкции легче установить. А также можно использовать более простое крепление. Прежде чем решить, как построить такой навес и как закрепить к стене, нужно разобраться с материалами.

Каркас для постройки около дома часто делают из деревянного бруса или металлической трубы. Также конструкции рядом с домом сооружают из кирпича или камня, а также заливают цементными опорами.

Вариант конструкции возле дома

Проект навеса перед домом предполагает наличие крепких опор, которые смогут выдержать тяжесть при сходе снега с основной кровли дома. Как сделать красивые конструкции можно посмотреть на фото.

Любая подобная конструкция состоит из кровли и каркаса

Особое внимание стоит уделить основанию. Можно выбрать такой материал:

древесина податлива в обработке и для нее не требуется каких-то сложных инструментов. Но этот материал требует особого ухода. Дерево со временем покрывается грибком, подгнивает и трескается. Его обязательно нужно защищать специальными пропитками;

Просторный и прочный навес из дерева

стальная профильная труба устанавливается с помощью сварочного агрегата. Такой материал может прослужить долгое время;

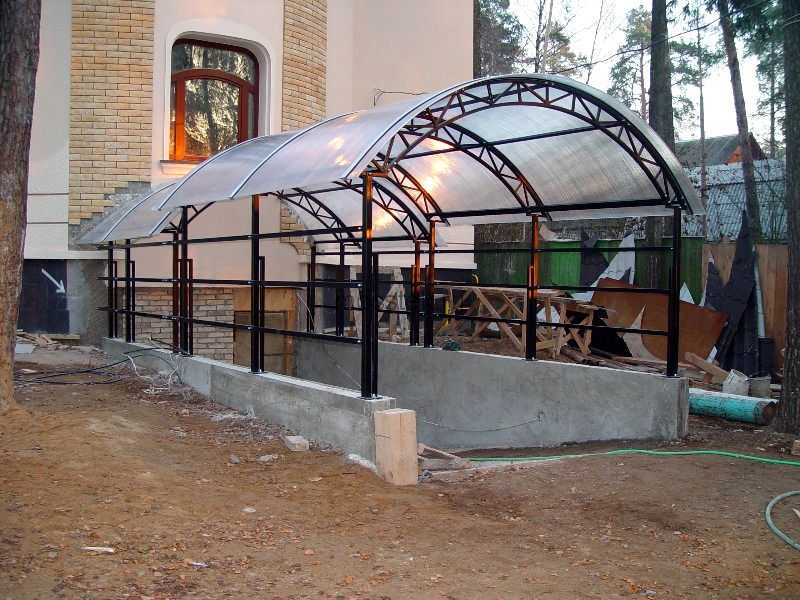

Стальные элементы

комбинированный вариант предполагает использование обшивку стального каркаса деревянными рейками.

Комбинированная постройка

Для кровли более эстетичное решение – применение сотового поликарбоната, а также можно применить профилированный лист.

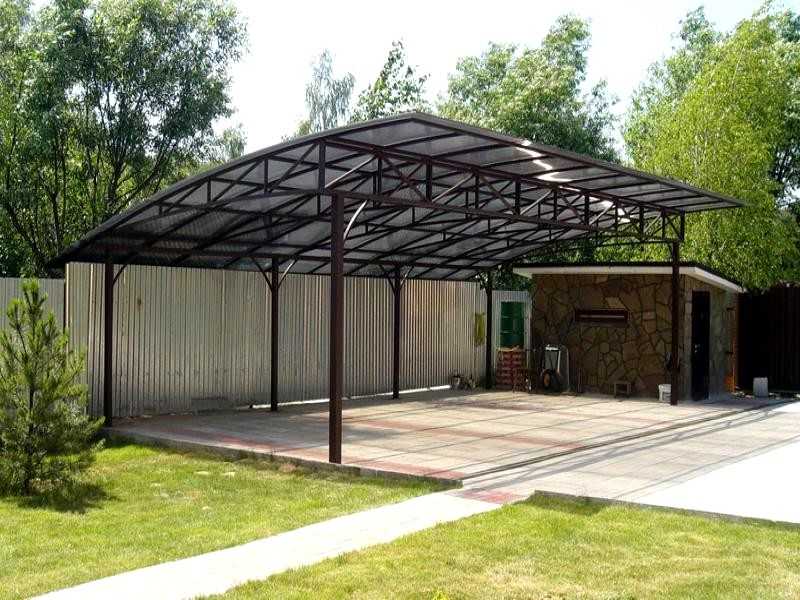

Особенности навесов на 2 машины

Используя навесы, можно возвести практичные конструкции для двух машин. При выборе определенной конструкции на две машины нужно правильно подобрать размеры. На фото представлены самые лучшие варианты таких построек. Можно совместить такую конструкцию с хозблоком. Просторная конструкция под две машины имеет размеры 8 на 6. Стандартная ширина должна быть не менее 2,5 метра.

Двухскатное сооружение на два авто~~навес для машины~~

Подготовка основания для разного типа грунта

В первую очередь при обустройстве навеса вам нужно позаботиться о прочном фундаменте для навеса. Если ведь не хотите, чтобы сильный порыв ветра или весенняя оттепель нарушила прочность всей конструкции, тогда к этому вопросу нужно подойти внимательно.

Так, многое зависит от того, какой именно грунт у вас на участке. Причем нужно рассмотреть не просто землю в любом месте, а именно там, где будет стоять навес. Дело в том, что буквально плюс-минус два метра, и уже может быть совсем другой состав.

От того, пучинистый у вас грунт или нет, зависит глубина бурения под стойки фундамента. Она всегда должна быть не меньшей, чем глубина промерзания. Это необходимо для того, чтобы в то время, как лед внутри земли растает и почву немного «поведет», то стойки останутся на своем месте.

В этом и весь секрет, т.е. как сделать навес на неспокойной почве: стойки будут заканчиваться ниже уровня глубины замерзания, и каркас не перекосится. В России стандартная глубина замерзания зачастую более 2 метров, а потому стойки устанавливаются на 2.30-2.50 метров в землю. На специальных иллюстрациях глубину замерзания маркируют как Н:

Но, если речь идет о непучинистом грунте (понятно из названия, чего «не водит»), то здесь желательно делать фундамент в виде бетонных или кирпичных столбов их на глубину растительного слоя. Т.е. не глубоко.

Дополнительно снизить силу морозного пучения грунта помогает засыпка крупным песком или мелкой галькой, которую желательно защитить геотекстилем. К слову, если так уж случилось, что вы установили столбы выше, чем глубина промерзания земли, то со временем произойдет перекос сооружения, но это несложно исправить подклиниваем и поддомкрачиванием просевших сторон.
