Конструктивные особенности

Конструкция парапета представляет собой простую полку с прямыми или фигурными отгибами, которые расположены под углом в 90 градусов. К основным требованиям парапетной конструкции относят следующее:

• высота всего устройства не должна быть меньше 1,2 метра для используемых кровель;
• металлические парапеты устанавливают на плоской кровле, которую не эксплуатируют, при этом высота сооружения составляет меньше 10 метров;
• все примыкания парапета и кровли закрываются водоизоляционным ковром, который фиксируют при помощи специальных костылей;

• при использовании кровельного покрытия ПВХ либо ТПО мембраны, капельник крепят при помощи сварки непосредственно к водоизоляционному ковру;
• при высоте крыши 45 см и больше, возводят защитный фартук, который фиксируют саморезами за прижимной рейкой.

Устройство примыкания мягкой кровли

На картинке изображена схема устройства примыкания мягкой кровлиУстройство примыкания мягкой кровли проходит в несколько этапов:

• Штробу на стене нужно сделать на 20-50 см выше поверхности покрытия;
• По всему периметру примыкания крепится брус, с треугольным сечением;
• Места сопряжения на кровле очищаются от мусора и обрабатываются праймером;
• Мягкое покрытие укладывается на брус;
• Полоса для ендовы крепится на битумную мастику или герметик;
• Рулонный материал разглаживают и прижимают, а крупную крошку счищают в местах склейки;
• В конце работ узлы примыканий фиксируют металлической планкой, имеющей отбортовку, и крепят к стене при помощи дюбелей.

Существует 2 способа устройства примыкания кровли из наплавляемых материалов:

1. Внахлест. В данном случае, рулонный материал монтируется таким образом, чтобы его окончание находилось на вертикальной плоскости. Затем, поверх кровельного полотна и на вертикальную стену укладывается полотно примыкания, которое крепится толевыми гвоздями к деревянной рейке, заранее подготовленной и укрепленной на стене. Верх полотна должен укрываться металлическим фартуком;
2. Вилка. При выборе такого способа монтажа примыканий, полотна покрытия и примыкания крепятся к рейке, которая заранее устанавливается в основание стены и кровли. Место соединения полотен укрывается при помощи металлического фартука.

Про виды красок для шифера читайте здесь: http://fineroofs.com/shifer/vidy-krasok-dlya-shifera.html.

Что такое парапет

Парапет

По сути, он является продолжением стены, однако, как уже говорилось выше, возможны варианты. Создание подобных конструкций регламентируется требованиями СНиП, согласно которым парапеты обязательны для любой постройки, имеющей уклон кровли до 12 процентов при высоте более 10 метров. Очевидно, что в данную категорию попадает большая часть современных жилых домов, возводимых в крупных городах, а загородное жилье, напротив, в ограждении нуждается лишь в исключительных случаях.

Использование ограждения на скатной крыше позволит существенно упростить различные работы. Например, если потребуется ремонт, то парапет будет дополнительной страховкой, однако нужно следить, чтобы он был в хорошем состоянии, поскольку ржавчина может постепенно подпортить металл до такой степени, что вес человека он уже выдержать не сможет.

Согласно тому же СНиП для скатных крыш предусматривается использование ограждений при высоте более 7 м. Выполняются такие ограждения согласно ГОСТ 25772. Парапет может создаваться с использованием следующих материалов:

• Бетонные блоки. Обычно здесь используются легкие разновидности данного материала. Это составы, получаемые с использованием цементных вяжущих, песка и заполнителя. Основное отличие их от так называемых тяжелых бетонов заключается в том, что заполнитель здесь имеет небольшую плотность. Существуют также различные типы пористого бетона, где малый вес достигается из-за большого объема воздушных пузырьков внутри материала.
• Монолитный железобетон. Если блоки могут похвастать тем, что они имеют малый вес, да и уложить их при определенной сноровке несложно, то второй вариант – это удел тех, кто в процессе строительства использует специальное оборудование и ориентируется на надежность и прочность. По монолитной технологии можно получить конструкцию любого типа и формы, причем прочностные характеристики будут очень высокими. Парапет кровли создается так: устанавливается опалубка, выполняется армирование стальными прутьями, а затем уже заливается жидкий бетон.
• Кирпич. Кладочные материалы такого типа хорошо показали себя при эксплуатации в сложных условиях. Конечно, парапет будет несколько тяжелее, чем конструкция из бетонных блоков, однако это компенсируется очень высокой прочностью, а также надежностью и долговечностью.
• Металлические ограждения также встречаются, однако отличие здесь в том, что парапет изготавливается не сплошной, а в виде стоек соединенных с продольными прутьями. Эта разновидность используется и на скатных крышах, и на плоских.

Минимальная высота конструкции стартует с отметки 20 см, а вот максимальная может достигать 1.2 м. Данный параметр выбирается с учетом назначения крыши. Например, минимальная высота может быть обусловлена необходимостью создания дополнительного гидроизоляционного ковра, который будет заходить на поверхность бортика на 25 см или более.

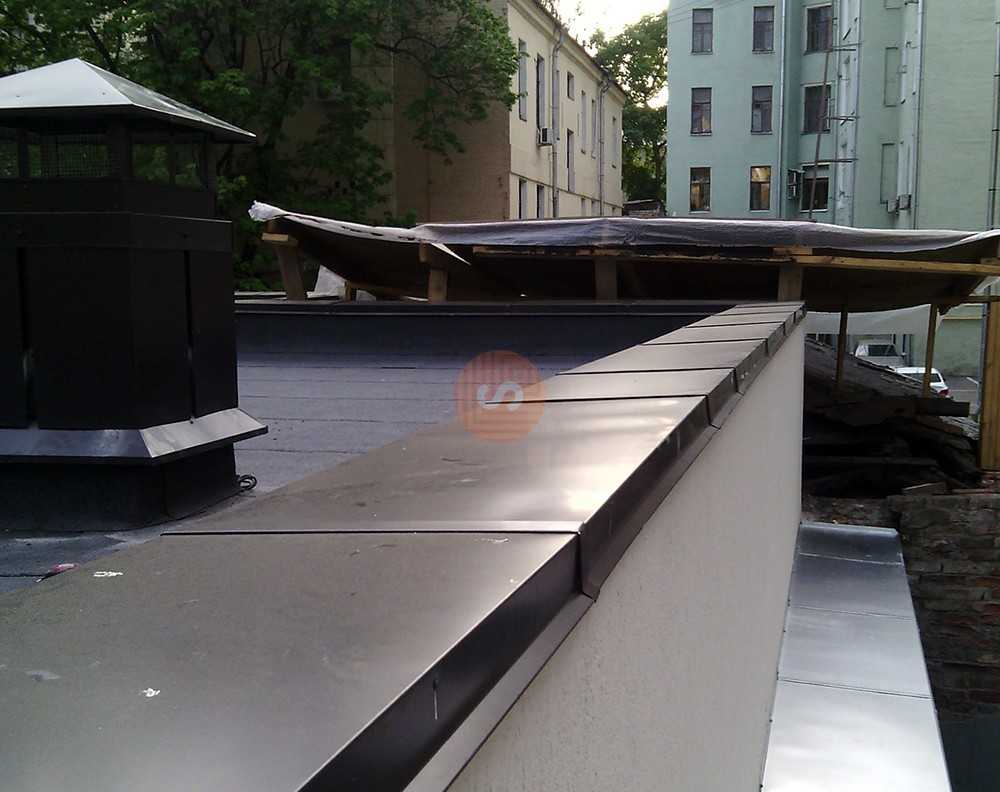

Парапет сверху защищают от дождя с помощью фартуков из металла. Это компенсирует разрушающее действие и продлевает срок службы конструкции. В качестве альтернативы металлическому оцинкованному листу может применяться металлический профиль, медь или бетонная плита.

Особенности конструкции

Кирпичные парапеты возводят преимущественно в процессе кладки стен после того, как уложены плиты перекрытия.

Парапеты из кирпича преимущественно возводят во время кладки стен, сразу после уложения плит перекрытия. Несмотря на кажущуюся простоту, кладка устройства — процесс достаточно трудоемкий, требующий наличия опыта, сосредоточенности и внимания.

Так, при высоте парапета кровли больше 0,5 м на его внутренней поверхности необходимо оставить канавки — они понадобятся для дальнейшего заведения кровельного ковра и накладывания прижимных планок.

Если невысока, рулонный ковер можно завести на верхнюю плоскость, которую обязательно требуется накрыть металлическим фартуком либо плитами, загерметизировать швы.

Кирпичная кладка осуществляется так же, как кладка стен с подбором кирпичей, натягиванием причалки. В случае необходимости кирпичная кладка может содержать деревянные либо металлические закладные детали.

В случае обустройства на эксплуатируемых крышах низких конструкций необходимо дополнительно сделать ограждение, которое обязательно должно быть непрерывным по всей длине. При этом его высота, с учетом высоты парапета, должна быть не менее 1,2 м. Снаружи необходимо выполнить расшивку швов.

Инструменты для кирпичной кладки :кельма,кирочка,отвес,строительный уровень.

Чтобы , понадобятся следующие инструменты:

• кельма (с ее помощью наносят и подбирают раствор, ручкой подгоняют укладываемые кирпичи);
• кирочка (представляет собой небольшой молоток, обладающий заточенным бойком, — необходима для подтеса и колки кирпичей, без него не обходится ни одна кладка);
• отрезная машина — болгарка, имеющая отрезной диск для работы по камню (с ее помощью можно очень точно подрезать либо отрезать кирпич);
• отвес;
• строительный уровень (незаменимый аксессуар, тем более когда осуществляется кладка);
• прочные шнуры.

Особенности и функции

Сравнительно недавно парапеты на зданиях выполняли единственную функцию – эстетическую. Теперь же эти устройства являются обязательными атрибутами крыши, и это правило прописано в соответствующих ГОСТах.

Главной задачей каждого вида ограждения является защита человека, находящегося на крыше, от падения. Второстепенная функция – оберегание здания от осадков и любых климатических воздействий. Но постоянное совершенствование дизайнерских решений позволило невысокой стенке, проходящей по периметру края крыши, выполнять и роль декора архитектурных строений.

Парапеты устраиваются и на скатных, и на плоских кровлях. В первом случае конструкция возводится над карнизом и снизу (с земли) хорошо просматривается со всех сторон. Во втором случае невысокое заграждение полностью закрывает крышу от взора человека.

Чтобы парапет не разрушил сильный ветер и неблагоприятные для стройматериалов атмосферные осадки, это возвышение закрывают специальным фартуком из оцинкованного либо медного листового металла, оснащают капельниками, благодаря которым вода, попавшая на здание, без труда отводится. Капельники также исключают вероятность попадания воды на защищенные участки парапета.

Правильно собранное ограждение защищает крышу от порывистого ветра, сила которого может деформировать и сорвать облицовочное покрытие

Не менее важно и декоративное применение парапета. Он облагораживает кровлю многоэтажек, скрывая блоки систем кондиционирования и прочие коммуникации. Чтобы понять, какой вариант парапета установить на крыше, нужно выяснить все возможности данной конструкции

Чтобы понять, какой вариант парапета установить на крыше, нужно выяснить все возможности данной конструкции.

Помимо перечисленных функций, относятся следующие моменты.

• Парапет применяется в качестве противопожарной системы, предотвращающей возгорание материалов изготовления крыши.
• Равномерно распределяет потоки воздуха по всему периметру кровли, соответственно распределяется и давление на нее. Парапет не дает сильным ветрам приподнимать ее края.
• Не позволяет различным обломкам, веткам и всему тому, что может лежать на крыше упасть вниз.
• Скрывает от взора людей оборудование и приборы, находящиеся на крыше, которые могут изуродовать внешний вид кровли.

Все парапеты без исключения имеют одно строение:

• полку – главную часть;
• свесы – находятся перпендикулярно полке;
• капельники (размещены по бокам парапета) – отвечают за отвод дождевой и талой воды.

Примыкание кровли к парапету ↑

Такое примыкание выполняют, стыкуя между собой кровлю и парапет боковым или фронтальным соединением.

Вдоль ограждения предусматривают ниши и шторбы, предназначенные для установки фартуков, к примеру, из оцинкованных листов кровельного металла, с последующим креплением. В эти углубления заводят верхнюю часть металлических листов. Можно для этих целей использовать и черную кровельную сталь, но только если ее дважды окрашивать с обеих сторон, используя горячую олифу. Необходимость в нишах и шторбах при устройстве примыкания возникает в связи с тем, что, как правило, одного кровельного листа того либо другого вида для обеспечения надежного и плотного прилегания бывает недостаточно. К примеру, из-за его не совсем ровной вертикальной части или из-за разрушающего воздействия атмосферных осадков, перепадов температур и другого, материал может отстать от бордюра.

Устройство примыкания

Технология устройства этих участков, в зависимости от наличия шторб либо ниш, несколько отличается.

Когда верхнюю часть оцинковки либо черного листа для покрытия крыш устанавливают в нишу, ее высота должна составлять самое меньшее 10 см.

В случае же установки в шторбу, она заделывается при помощи раствора из цемента и песка, который служит надежной защитой от осадков, к примеру, предохраняет шторбу от занесения снега.

Неплотности узла, как правило, закрывают при помощи материала для кровли.

На расстоянии 100 см друг от друга по ограждающей конструкции устанавливают антисептированные пробки из дерева, и укладывают на них фартук. Плотнее прижать кромки фартука помогут бруски из дерева, имеющие треугольное сечение предварительно закрепленные к пробкам

Укладку элементов фартука проводят в сторону, в которую направлен сток атмосферных осадков с минимальным нахлестом в 0,10 м. Надежность узла увеличивается, если стыки фальцев Участки сопряжения ограждений и плоских крыш обязательно добавочно гидроизолируют, причем в несколько слоев. Основную гидроизоляцию, выполненную из мастики, покрывают армирующим стекломатериалом. Монтируют его внахлест в 15 см, прижимая через промежуточный бортик к вертикально направленной плоскости. Затем на весь этот слой снизу вверх покрывают мастикой либо эмульсией. Дав мастике либо эмульсии остыть, поверхность первого слоя покрывают вторым. Чтобы исключить сползание слоев из мастики, их фиксируют и предохраняют от воздействия влаги при помощи металлического фартука.

Для фиксации мастичного слоя из мастики используют прижимную планку из металла, которую прибивают дюбелями. До этого под нее заводят верхнюю кромку предохраняющего фартука, элементы которого соединяют одинарным фальцем.

Примыкание к парапету обустраивают и на крыше со скатами, образуя ендова. Прежде всего основание огрунтовывают и расстилают по нему рулонное стекловолокно. Укладывают рулонное полотно в следующей последовательности: верх скатного бортика, часть ендова по горизонтали. На наклонный скат ендова наносится слой мастики либо эмульсии самое меньшее полосой в 10 см.

https://youtube.com/watch?v=ngpjZ0kQauQ

Примыкание на примере мягкой кровли

В местах сопряжения необходима усиленная гидроизоляция мягкой кровли. Между ограждением и крышей под углом наклона в 45⁰ устраивают дополнительный бортик из бетона. Это сильно облегчает укладку рулонных материалов для гидроизоляции. Простой рубероид приклеивают на требуемые участки, используя горячую мастику из битума. После застывания первого слоя на него наносится второй. Одновременно наружную фиксируют при помощи планки из металла, к ней крепят специальный фартук.

Для ее крепления используют дюбели, и после обработки герметиком наносят краску, которая должна быть атмосфероустойчивой, обеспечивая защиту узла.

Современные технологии позволяют не использовать для гидроизоляции рулонные материалы. Специальные мастики образуют после нанесения бесшовную поверхность, выступающую одновременно гидроизоляцией и кровельным покрытием.

2020 stylekrov.ru

Маркировка

Железобетонные накрывочные изделия в процессе изготовления отмечаются соответствующими марками по ГОСТ 23009-78. Применяются буквенные и цифровые обозначения, разделённые дефисами. Они характеризуют различные параметры плиты. Существует 2 типа плит:

• рядовые — для прямых конструкций (ПП, АП, КП, ППА, ППК);
• угловые — для выполнения углов (ППУ, АПУ).

Они, в свою очередь, могут быть плоскими, односкатными и двускатными, а угловые — для внутренних (входящих) углов и внешних (выступающих) углов. Буквой «П» обозначаются плиты, состоящие из пористого (облегчённого) бетона. Такие плиты специально изготавливаются для кровли. В маркировке изделия указываются следующие параметры:

• размеры: длина, ширина, толщина (арабские цифры);
• вид арматуры (римские цифры);
• вид бетона и его характеристики (буквенное обозначение);
• прочность бетона на сжатие.

Примыкание кровли к парапету

Кровельный ковер может, как заходить на сам парапет, так и вставляться краем в оставленный желобок на стенке парапета. В любом случае, в месте примыкания мягкой кровли к парапету необходимо делать усиленную гидроизоляцию. Для этого, в первую очередь, устраивается бортик между парапетом и кровлей под углом в 45 градусов из цементно-песчанного раствора, для лучшего и удобного наклеивания гидроизоляционных  рулонных материалов. При использовании в качестве гидроизоляции  обычного рубероида, его приклеивают к основанию крыши и стенке парапета горячей битумной мастикой.

После остывания приклеивается второй слой гидроизоляции. При этом верхний край материала заводится, в одном случае, в канавку в кирпичной кладке и закрепляется прижимной планкой из металла, к которой крепится и металлический верхний фартук. Прижимная планка прибивается к кирпичной стене дюбелями и обрабатывается герметиком, после чего красится краской устойчивой к атмосферным осадкам.

В другом случае, при низком парапете, рубероид заводится непосредственно на верхнюю часть кирпичного парапета, приклеивается горячим битумом и после этого закрывается металлическим фартуком или парапетными плитами.

Современные технологии предлагают, для выполнения усиленной гидроизоляции в узлах примыкания кровли к парапету, использовать мастики, которые не требуют применения рулонных материалов. Мастика сама является кровельным материалом. В результате её применения образуется гладкое бесшовное покрытие, которому не страшны никакие дожди и снега.

Парапеты из металла

В настоящее время чаще используются металлические парапеты, которые предназначены больше для ограждения кровли.

Поэтому для этого используют металлические парапеты, которые возможно применять на не эксплуатируемых кровлях.

Парапеты из металла изготавливают из различных видов сырья:

• оцинкованная сталь;
• алюминий;
• медь;
• профилированные металл и другие.

Оцинкованная сталь крайне неустойчива к коррозии, потому её рекомендуют красить специальными красками, которые максимально защитят оцинкованные поверхности от негативного воздействия окружающей среды. Краски для оцинковки содержат в своем составе полимерные компоненты, которые как раз и предохраняют металл от коррозии, тем самым продлевая ему жизнь. Современные производители красок предлагают широкий выбор цветов, и каждый хозяин дома может подобрать краску, соответствующую цвету крыши или её отдельных элементом.

Алюминий и медь в чистом виде – слишком дорогое удовольствие и применяется редко.

Металлические парапеты на высоких зданиях устанавливают, как правило, специалисты, которые имеют все необходимое оборудование, опыт и знания.

Чаще всего  парапеты производятся из металла толщиной 3 мм, который покрыт цинком, алюминием или полимерами. Ограждение парапета кровли по высоте должно соответствовать требованиям СП 54.13330.2011, и быть равным 1.2 м от верха ограждения до низа парапета.

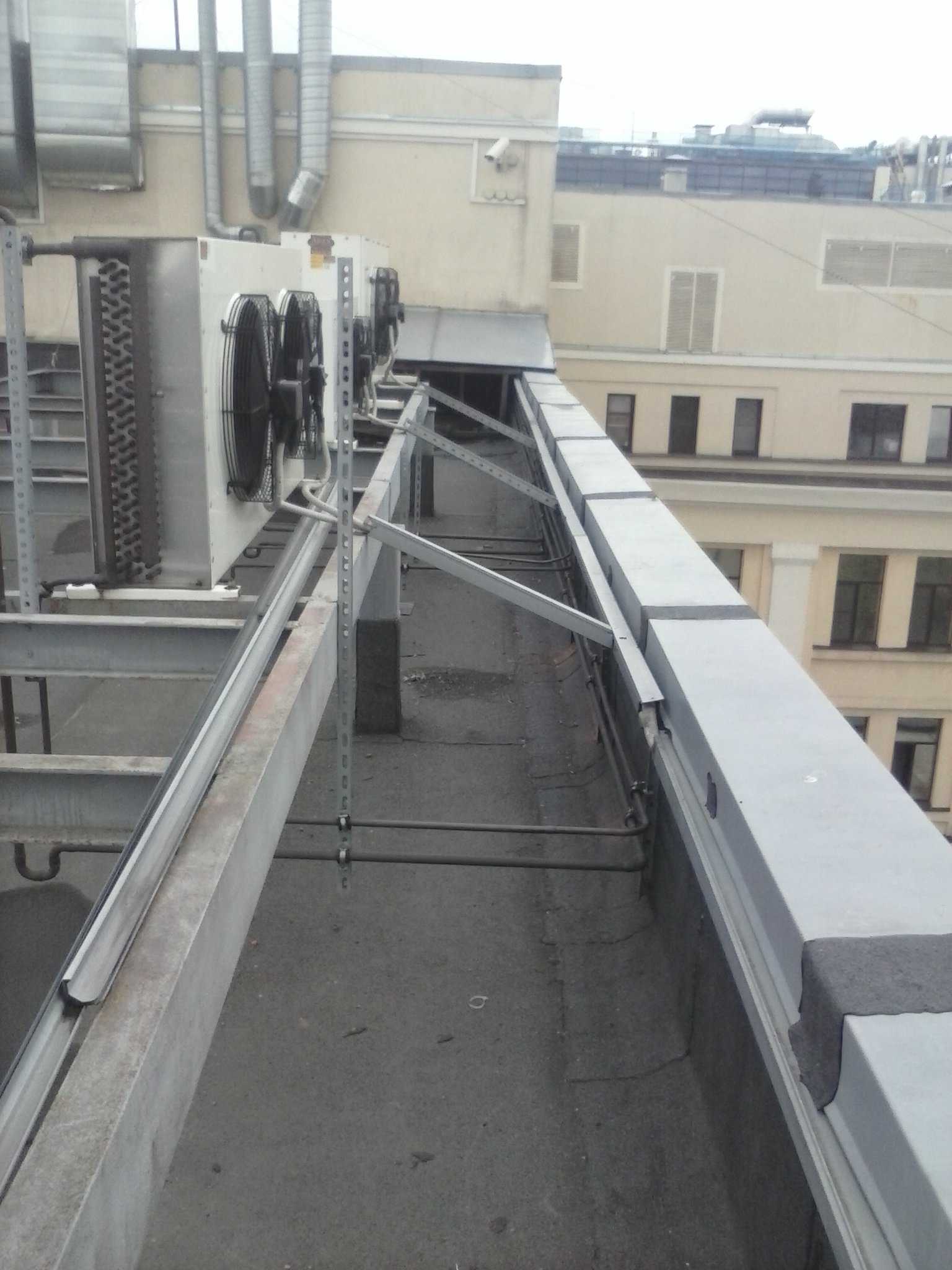

Любой металлический парапет оснащается стойками и подкосами, имеющими отгибы. Именно отгибы служат для крепления парапета к обрешетке кровли, поэтому они должны быть особо прочными и надежными. Соединение фрагментов парапетов производится методом фальцевания, внахлест или при помощи реек.

Для крепления деталей парапета используются саморезы или метизы, на которых предусмотрены уплотнительные шайбы или кольца одного цвета с крепежом. В отгибах и подкосах имеются крепежные отверстия, в которые забиваются или вкручиваются крепежные элементы. Для предохранения металлического парапета от коррозии, места крепления закрываются специальными заглушками, и дополнительно обрабатываются сверху герметиком.

Виды парапетов по форме, конфигурации

Разберем подробнее, какие бывают защитные элементы по внешнему виду и строению.

Простой

Простой элемент не имеет дополнительных загибов. Состоит из двух скатов. На фото выше пример фиксации простого парапета на кровле.

Фиксируется в местах стыковых соединений, чтобы не дать проникнуть влаге внутрь кровельного пирога, пролета забора. В продаже представлен в широкой цветовой гамме. Больше всего популярен из оцинкованной стали или с покрытием из ПВХ.

Сложный

Более сложная структура парапетов позволяет осадкам выводится с двух сторон. Капельники сделаны таким образом, что подогнуты под козырек.

Такая конструкция исключает риск того, что вода будет течь под конструкцию, обеспечивая лучшую герметичность и отвод влаги.

Декоративный

Декоративные элементы помимо защитной функции придают зданию эстетичности, отлично сочетаются с архитектурной картиной.

Традиционная конструкция может быть дополнена ковкой, выполнена в необычном цветовом решении, из комбинированных материалов.

Декоративные парапеты указываются в чертеже строения. Чаще устанавливаются на скатных кровлях (чтобы обеспечить безопасный подход к дымоходу), заборах, других постройках.

Фигурный

Фигурный тип выполняется в форме перил. Такими парапетами ограждаются балконы, лоджии, смотровые площадки на крышах многоэтажных зданий, промышленные сооружения.

Изготавливаются из металла, комбинированного типа – из металла и дерева. Доверять монтаж следует только опытным мастерам с соблюдением всех требований безопасности.

Коньковый

Коньковые парапеты имеют дополнительное крепление снизу. Сверху прикрыты козырьком. Оснащены по бокам двумя капельниками.

Отличаются длительным сроком службы.

Монтируются на крыши жилых домов, промышленных зданий. Основная функция – защитить кровельный пирог от попадания осадков, продлить срок его эксплуатации.

Плоский

Поверхность такого парапета действительно полностью плоская. Имеет капельники по бокам, которые отвечают за отвод воды.

Капельники выполнены в прямоугольной форме. Плоские парапетные элементы легко монтировать. Отлично защищают заборы, наружные части стен фасада от внешнего воздействия.

Разделение крыш на виды

Разглядывая кровлю у различных зданий можно заметить одну особенность – она часто отличается друг от друга.

Именно поэтому существует четкое разделение на две группы, которые также разбиты на подгруппы.

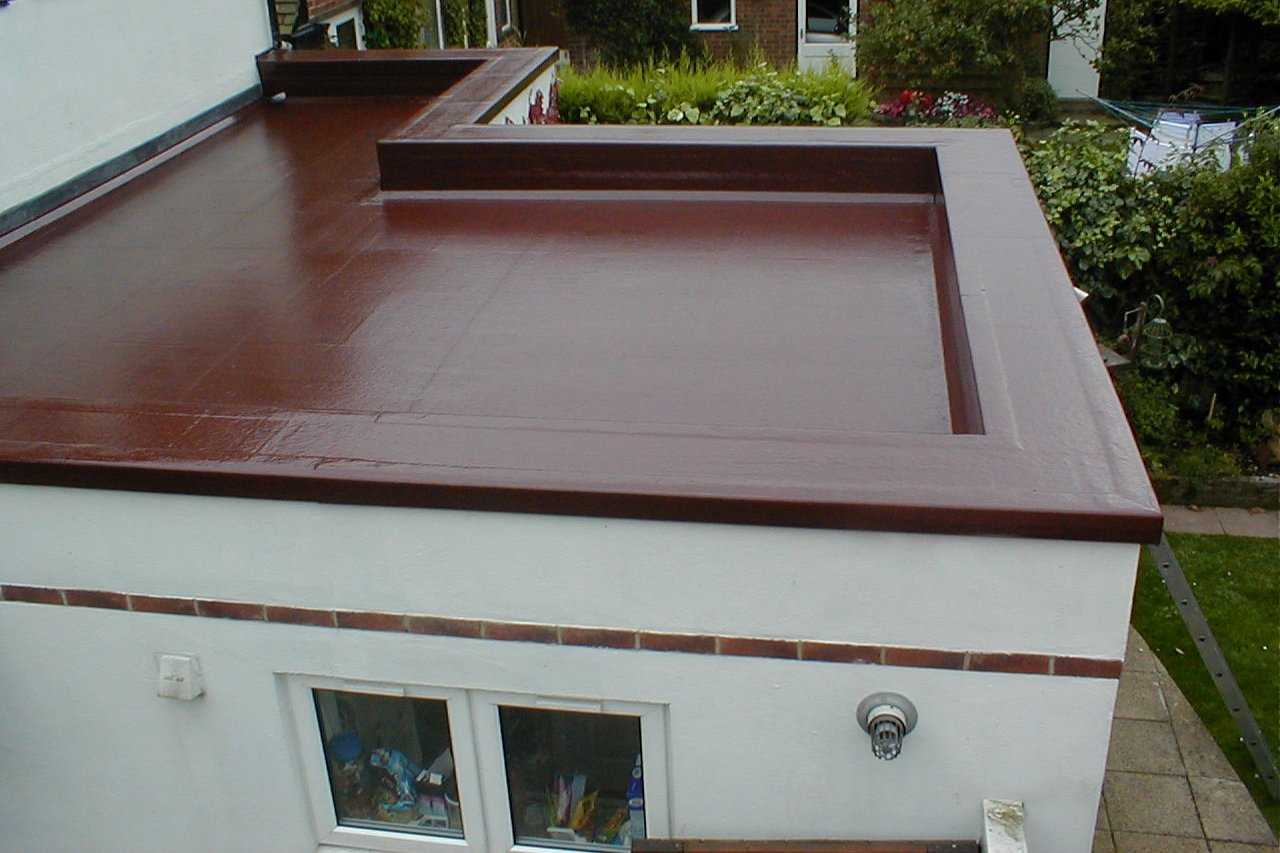

К первой группе относится плоская крыша. Данный тип кровли не должен вызвать никаких трудностей по сооружению ограждений.

Пологая крыша с металлическим ограждением установленным строго вертикально

А вот вторая группа – скатная кровля, может вызвать больше трудностей, чем кажется. В данном случае нормы ограждения кровли следует применять к нескольким подгруппам отдельно. Первая подгруппа – ограждения на одно или двухскатные (четырехскатные) крыши, вторая – мансардные, где угол расположения кровли достаточно высок. К третьей подгруппе относится многощипцовая кровля, где установка ограждений требует индивидуальных расчетов.

На рисунке изображена многощипцовая крыша – проект ограждения подбирается индивидуальный

Все крыши следует разделить еще и на эксплуатируемые и на неэксплуатируемые. Данный фактор также влияет на установку ограждений.

Эксплуатируемая кровля

Давайте поговорим об особенностях крыш, которые постоянно используются людьми для каких-либо целей: установка оборудования, проведение ремонтных работ, уборка снега и многое другое.

Обращаясь к СНиПу 21 01 97, стоит отметить, что кровельное ограждение должно быть установлено на любом здании, высота которого более 10 метров. Также сказано, что угол наклона кровли, в таком случае, не более 12 %.

Примечание! Для зданий с 12 и более % предусмотрено отдельное правило – их высота учитывается от 7 метров.

Также стоит отметить, что устанавливаются кровельные ограждения по ГОСТ 25772-83 «Ограждения лестниц, балконов и крыш стальные».

Особенности трактовки указанных стандартов:

• Высота ограждения на кровле по СНиП зависит от общей высоты здания. На объектах с общей высотой до 30 метров, допустима установка заграждения с габаритами от 1100 мм. На объектах от 30 и более метров, конструкции должны быть не менее 1200 мм.
• Если ограждение устанавливается уже на имеющийся парапет, то следует габариты парапета вычесть из общих размеров.
• Тонкости ГОСТа касаются также и процесса изготовления каркаса. Так расстояние между горизонтальными стойками должно быть не более 300 мм. Для вертикальных элементов правило еще жестче – не более 100 мм.

К сведению! Также предусмотрено ограждение кровли — ГОСТ 25772 83, с использованием специального сверхпрочного стекла, которое устанавливается в качестве навесного экрана.

Установка лестницы на эксплуатируемой крыше обязательна

Неэксплуатируемая кровля

Главная особенность данного раздела – отсутствие жестких требований, ведь выход людей на крышу не предусмотрен. Но не стоит забывать и о чрезвычайных ситуациях, когда использование кровли просто необходимо, это связано не только с работоспособностью оборудования, но и человеческими жизнями.

Поэтому на неэксплуатируемых крышах устанавливаются специальные мостики и трапы, предотвращающие падение человека. Они изготавливаются с учетом правильного распределения всей массы тела на поверхности настила.

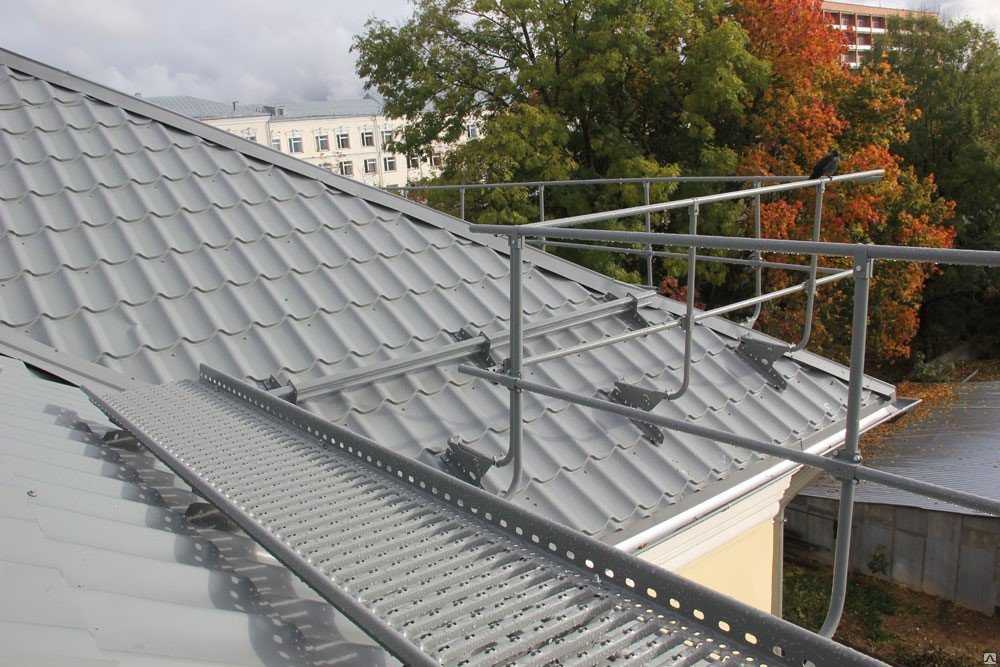

Надежный трап, позволяющий без проблем передвигаться по скатной кровле

В данном случае все требования СНиПа 21 01 97 остаются прежними, а вот для монтажа ограждения кровли ГОСТ 25772 83 вносит некоторые изменения:

• Минимальная высота заграждения для любого типа зданий и независимо от этажности должна быть не менее 600 мм.
• Расстояние между вертикальными и горизонтальными элементами конструкции нельзя делать более 300 мм.

Важно! Следует помнить, что нарушение ГОСТов может привести к неблагоприятным последствиям, где денежный штраф – не самое страшное, что может случиться. После того, как вы ознакомились с вышеописанной информацией, можно перейти к следующему разделу, в котором описываются все варианты изготовления ограждений и заборчиков. После того, как вы ознакомились с вышеописанной информацией, можно перейти к следующему разделу, в котором описываются все варианты изготовления ограждений и заборчиков

После того, как вы ознакомились с вышеописанной информацией, можно перейти к следующему разделу, в котором описываются все варианты изготовления ограждений и заборчиков.

1 — RAL желтые тона

Ral 1003 Сигнальный жёлтый

Ral 1006 Кукурузно-жёлтый

Ral 1007 Нарциссово-жёлтый

Ral 1011 Коричнево-бежевый

Ral 1013 Жемчужно-белый

2 фото

Ral 1014 Слоновая кость

5 фото

Ral 1015 Светлая слоновая кость

10 фото

Светлая слоновая кость

Легкий слоновый

Light ivory

Ral 1017 Шафраново-жёлтый

Ral 1018 Цинково-жёлтый

5 фото

Ral 1023 Транспортно-жёлтый

Ral 1026 Люминесцентный желтый

4 фото

Ral 1033 Георгиново-жёлтый

Ral 1034 Пастельно-жёлтый

2 фото

Ral 1035 Перламутрово-бежевый

2 фото

Ral 1036 Перламутрово-золотой

2 фото

Желтая серия RAL. RAL — международная система соответствия цветов, востребованная сегодня практически во всех отраслях. Стандарт занял доминирующее положение в промышленности, торговле, архитектуре и дизайне. Ведущие российские и западные компании используют цвета по RAL в своём производстве.Цветовой стандарт RAL начинает свою историю с 1927 года, когда специалистами из «Управления по торговым стандартам» Германии была впервые разработана коллекция, состоящая на тот момент из 40 цветов. С тех пор палитра RAL постоянно расширяется. Компания выпускает каталоги цветов, веера, содержащие примеры красок по RAL, разрабатывает и добавляет новые образцы.На нашем сайте имеются все три современные цветовые шкалы, таблицы RAL с раскладкой по CMYK и RGB.

Узлы примыкания

На разных видах крыш узлы примыкания будут разными. При оформлении кровли парапетного типа вся боковая поверхность ограждения высотой 45 см должна быть полностью перекрыта гидроизоляционным материалом. Чтобы он хорошо зафиксировался на месте, применяется мастика с битумом в основе.

Если оградительный элемент имеет высоту больше 50 см, канавку стоит сделать на расстоянии 25 см от поверхности основания кровли. В этом случае гидроизоляционное утепление обустраивается до канавки, в которую вкладывают края изоляции. Узел примыкания крыши к парапету оформляется мастикой из битума.

Узел примыкания на мягкой кровле нуждается в обустройстве усиленного гидроизоляционного ковра. Наплавляемая кровля, а именно она представляет собой конструкцию мягкого типа, предусматривает заведение рулонного кровельного покрытия с нахлестом на вертикальную поверхность парапета.

Следует запомнить, что если кровельный материал положить без использования опоры, то в зоне сопряжения плоскостей образуется полость. В результате возрастет риск механического повреждения мягкой кровли, нарушится ее герметичность.

Если в качестве гидроизоляционного ковра был выбран рубероид, то он фиксируется с кровельным основанием, бортиком и стенкой ограждения горячей мастикой на битумной основе. После остывания первого слоя гидроизоляции наносятся последующие.

Примыкание кровли к парапету происходит таким образом: верхние края плоского изолирующего материала накладываются сверху на конструкцию или всаживаются в специально оборудованную канавку, фиксируются прижимной планкой из оцинкованного железа, которую прибивают дюбелями. Места стыков заполняются герметиком и после его высыхания покрываются краской. После этих манипуляций к планке крепится стальной фартук.

На современном отечественном рынке одной из наиболее успешных компаний, предлагающих товары для строительства, является торговая марка «ТехноНИКОЛЬ»

Бренд одним из первых производителей стал уделять внимание обучению мастеров-строителей новым технологиям и особенностям использования усовершенствованных материалов и технологий. Высокое качество продукции позволило компании завоевать доверие клиентов во многих зарубежных странах

Как сделать примыкание к парапету с помощью ПВХ-металла, смотрите в следующем видео.

Способы монтажа элементов

Фартуки устанавливаются на парапет двумя способами:

• крепятся напрямую к бетонной плите посредством дюбелей, забиваемых в пластиковые пробки;
• монтируются на подсистему из деревянных брусков либо стальных профилей.

Напрямую к бетону допускается крепить плоские детали, накрывающие наклонные ограждения. Монтаж ведется от низа ската, чтобы соблюдать правильный нахлест элементов друг на друга. Для герметичности под головки дюбелей ставятся резиновые шайбы.

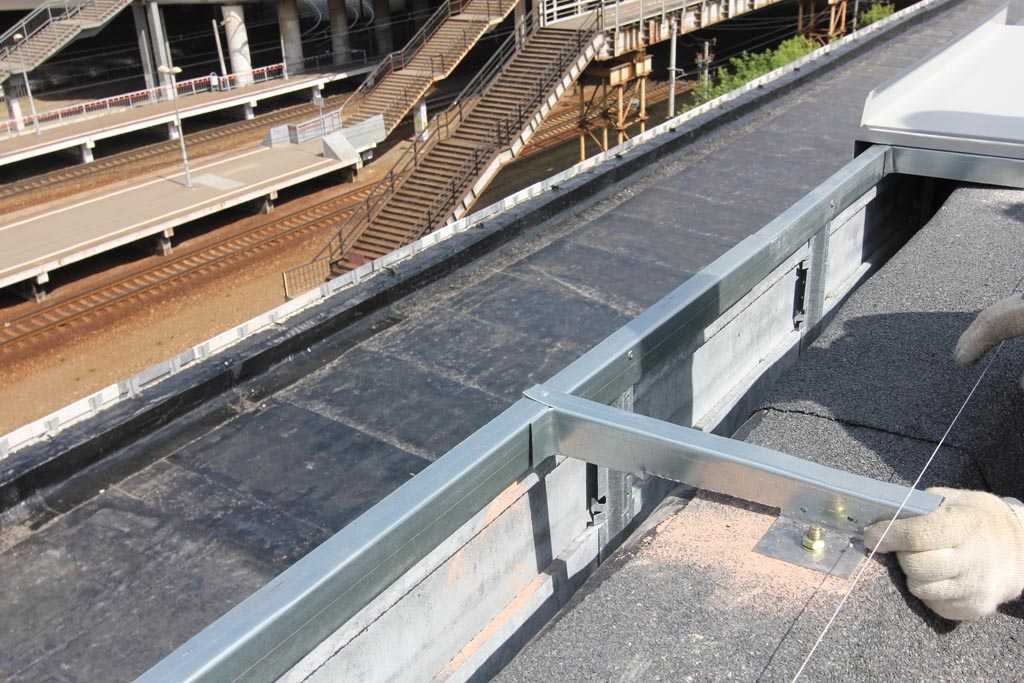

Подсистемы монтируются на плоские парапеты с целью обеспечить необходимый уклон фартука в сторону кровли. Как правило, используются металлические кронштейны с наклонными уголками, куда саморезами прикручивается фасонная деталь. Кронштейны прикрепляются к плите анкерами, а наклонный уголок стыкуется с ними при помощи заклепок.

Такие элементы подсистемы размещаются по всей длине ограждения с шагом примерно 0,5 м. Количество кровельных саморезов – 2-4 шт. на каждый кронштейн в зависимости от перекрываемой ширины. В местах поворотов парапета фартуки подрезаются под углом 45°.

1. 2. 3.

Структура парапетного ограждения

Требования к возведению парапета всегда регламентируются на государственном уровне строительными нормами.

Конструкция состоит из таких элементов:

1. Ограждение. Возвышение над уровнем крыши, дороги, забора. Возводится по всему периметру. Собирается из кирпича, металла;
2. Гидроизоляционный фартук. Чтобы его сделать применяют рубероид и фиксируют металлической планкой сверху парапета. Фартук не даст влаге проникать внутрь кровли;
3. Кровельный клин. Необходим для обеспечения герметичности участков примыкания фартука с крышей. При монтаже клина угол между кровлей и фартуком должен быть прямым;
4. Защитный козырек. Выполняется из кровельной стали. Фиксируется внахлест.

Кровельные парапеты содержат еще и другие элементы.

Полка

Это наружная, фасонная часть парапета. Выбор цветовой гаммы очень большой. Материал, цвет подбирается с учетом вида кровельного материала.

Фото: парапетный узел

В варианте с кровлей полка парапета берется из оцинкованной стали или с покрытием ПВХ. Ее удобно крепить. Устойчива к внешнему воздействию.

Монтаж выполняется внахлест для повышения герметичности парапетов.

Свесы

Они обеспечивают надежный крепеж всех парапетных элементов.

На фото выше пример смонтированного парапета кровли из оцинкованной стали.

Капельники

Другое название – подгибы. Обеспечивают отвод осадков. Стекающая вода по отливам попадает через кровельные парапетные элементы в воронки.

Схема расположения всех парапетных элементов обязательно отражается на общем чертеже кровли. Проводится расчет количества, определяются подходящие габариты, цвет конструкции.

Парапет кровли 200 мм

В этом случае между выступающей частью продольной стены и крышей укладывается бортик из теплоизоляционных плит, например ISOVER. К бетонному основанию они приклеиваются с помощью специального состава, а к вертикальной стенке должны прилегать плотно. Далее укладывается слой кровельного материала. Рулонное покрытие лежит в несколько слоев. Нижний – это усиление, которое протягивается на расстояние 2 м от парапета. Над ним находится основной слой. Они оба по наклонному бортику из утеплителя заходят на верх бетонной стенки и обрываются только у ее края. Третий слой представлен все тем же материалом кровельного покрытия, однако его нижний край отстоит лишь на 35-50 см от начала подъема, образованного прослойкой ISOVER. Верхняя часть парапета защищена металлическим элементом, который фиксируется за счет использования специальных дюбелей, например, 3.7х70 мм. По нижней части металлического фартука со стороны крыши располагаются костыли с шагом 600 мм.

Зачем нужен парапет на плоской кровле

Парапет на плоской крыше выполняет не одну, а сразу восемь функций:

1. Ограждает кровлю. Парапет предотвращает случайное падение людей с крыши.
2. Защищает рулонную кровлю от ветра. Как бы хорошо ни было приклеено рулонное гидроизоляционное покрытие, без парапета ветер достаточно быстро начнет срывать его по краям крыши. И чем выше здание, тем быстрее это произойдет.
3. Препятствует возгоранию кровли. Парапет не горит, поэтому пламени, вырывающемуся из окон во время пожара, сложнее перекинуться на кровельный материал.
4. Часть системы водоотвода. Парапет плоской крыши препятствует неорганизованному водостоку, удерживая воду на кровле до тех пор, пока она не стечет в специальные воронки.
5. Обеспечивает безопасность кровли для прохожих зимой. Парапет не дает снегу сходить пластами и уменьшает количество сосулек по краю крыши.
6. Скрывает элементы кровельной инфраструктуры. Парапеты на плоской кровле современных зданий играют роль декоративного экрана, закрывая от глаз прохожих кондиционеры, разводку труб, дефлекторы и другие технические элементы кровли.
7. Служит основанием для монтажа молниезащиты. При организации молниезащиты здания ее элементы крепятся на высоких участках крыши и по ее периметру.
8. Обеспечивает безопасный монтаж антенн и других подобных устройств. К парапету спутниковую, телевизионную или интернет-антенну можно прикрепить без повреждения кровельного покрытия.

Как минимум три функции парапета для плоской кровли критичны для жизни и безопасности людей. Поэтому крыши без такого ограждения делают, как правило, только у одноэтажных домов. И то не всегда. Хотя в нормативах есть лазейки, которые позволяют обойтись без парапета и в других случаях.

Функции ограждения

Хотя парапет считается характерной чертой плоской кровли, он иногда устанавливается и на скатные крыши. Устройства, служащие в качестве бордюров, монтируют во время проведения кровельных работ. Если для сооружения используются качественные материалы, то парапет прослужит долгие годы, прежде чем ему потребуется ремонт. Этот элемент выполняет следующие функции:

1. Оградительную. Парапет ограждает периметр плоской крыши, делая нахождение на ней более безопасным. Эта меры защиты соблюдается не только на эксплуатируемых крышах, где люди присутствуют постоянно, но и на неэксплуатируемых для обеспечения безопасности ремонтников и обслуживающего персонала. Естественно, к бордюрам на эксплуатируемых крышах СНиП предъявляет более жесткие требования по высоте и надежности.
2. Защитную. Парапеты ограничивают поверхность плоской крыши, ограничивая сход снежных масс и стихийный слив дождевой воды. Для высотных домов эта функция ограждения на крыше имеет большее значение, так как снег, падающих сверху с большой скоростью, может нанести серьезные травмы прохожим. Благодаря бордюру снежный покров тает под действием солнечных лучей на поверхности крыши и в виде талой воды попадает в водосток, а затем в ливневую канализацию.
