Парапет на крыше

Размеры

1. Здание должно быть оборудовано парапетом в случае, если его высота превышает 10 метров, а угол ската до 12%.
2. При угле, ската крыши превышающем 12 %, требования к высоте здания уменьшаются до 7 метров.
3. При регулярной эксплуатации крыши предполагается установка парапета минимальной высотой 1,2 метра.
4. Если предполагается отсутствие факта эксплуатации крыши с плоской кровлей, расположенной на здании ниже 10 – и метров, то с защитной целью достаточно установить металлическое ограждение. В таких ситуациях допустимо отсутствие парапета. Однако, если построение выше 10 метров, то установка ограждения обязательна.

Технология кладки пеноблоков

Соблюдение точности и аккуратности является одним из основных условий того, что кладка пеноблоков на балконе и лоджии будет качественной. К примеру, ее не рекомендуется осуществлять, когда на улице температура опустилась ниже отметки в ноль градусов. А так, в принципе, она может быть проведена любым человеком, имеющим хотя бы небольшой опыт в ремонте или строительстве.

Кладем пеноблок на цементный раствор

Сама технология предельно простая. Кладка осуществляется вразбег, начинается с первого ряда и делается последовательно. На боковые стены наносят раствор. Его выравнивают, используя гребенку, прижимают блок и максимально быстро снимают излишки кельмой. Скорость работы достаточно важна, так как пеноблоки впитывают в себя жидкость из раствора, заставляя его быстро затвердевать. Стоит следить за тем, чтобы блоки располагались ровно. Они должны размещаться непосредственно вдоль линии разметки, а контролируется это капроновой нитью, как мы уже рассказывали.

Укладываем пеноблоки на балконе

Если на вашем балконе или лоджии пол неровный, расстраиваться не стоит. Это можно исправить с помощью первого ряда кладки, который помогает выровнять поверхность. Первоначально укладывают цементный раствор, который по своей ширине равен ширине пеноблока. Он выравнивает пол, а сверху помещают пеноблоки

Очень важно дать материалу высохнуть. Если это не сделать, то нижний ряд сместится под тяжестью последующих, что смотрится не эстетично

В ряду целый пеноблок может не помещаться. В таком случае его размеры можно слегка подкорректировать с помощью ножовки. Чтобы обеспечить ровность кладки в случаях, когда нижний ряд укладывается на слой цементного раствора, капроновую нить размещают немного выше. Таким образом, учитывается высота раствора.

Почему высота парапета отличается на разных крышах?

Для зданий, у которых не эксплуатируются крыши, высота парапета с ограждением (или один только парапет) не должны превышать 0,6 метров, причем здесь вполне допускается комбинированный вариант. Делать его более высоким смысла нет – зачем?

А вот эксплуатируемые кровли нередко обустраиваются для организации смотровых площадок, зон отдыха и летних кафе

Здесь уже важно сделать так, чтобы любой человек не смог случайно упасть за ограждение. Иными словами, для инверсионных кровель парапет – обязательное условие. Плюс такое ограждение должно иметь поручни, которые способны выдерживать не менее 0,3 кН/м, а также подкосы и стойки

Ведь порой на таких крышах парапет как раз и служит для того, чтобы отдыхающие могли облокотиться и любоваться открывшимся видом с высоты

Плюс такое ограждение должно иметь поручни, которые способны выдерживать не менее 0,3 кН/м, а также подкосы и стойки. Ведь порой на таких крышах парапет как раз и служит для того, чтобы отдыхающие могли облокотиться и любоваться открывшимся видом с высоты.

Статья 27. Парапет на плоской кровле. Утепление и гидроизоляция. Функции кровельного парапета и основные требования к ограждению

В качестве материалов для его устройства выступает кирпич, бетонные плиты или газосиликат. Встречаются проекты и с металлическим парапетом, который выглядит как ограждение и монтируется анкерами на бетонное или кирпичное основание.

Парапет состоит из нескольких частей:

• ограждение;
• кровельный клин из бетонной смеси, дерева или минераловатной плиты типа галтель;
• гидроизоляционный фартук;
• защитный козырек из оцинкованной кровельной стали.

• удержание снежных масс на кровле и защита фасада от неорганизованного сброса осадков;
• выполняет роль ограждения, защищая людей от падения с крыши при проведении ремонтных работ и нахождения на ней в других целях;
• защищает кровельное покрытие от ветровых нагрузок, препятствуя разрушению кровельного пирога;
• улучшает гидроизоляцию кровли, защищая боковые поверхности;
• выступает как противопожарная защита, предотвращая воспламенение кровельного материала;
• отвечает за безопасность при возведении на кровле смотровых площадок и зон отдыха;
• выполняет декоративную функцию: маскирует коммуникации и другие системы – вентиляционные трубы и кондиционеры.

Устройство парапетов подчиняется своду правил, где в зависимости от конструктивных и эксплуатационных условий есть следующие требования:

• согласно пункту 5.3.4 СНиП II-26-76 по периметру эксплуатируемой кровли должен быть установлен парапет высотой не менее 1.2 м. Если на крыше установлена спортивная или детская площадка, над парапетом следует монтировать сетчатое ограждение высотой до 1 м;
• в соответствии с ГОСТ 25772 следует устанавливать несгораемое ограждение по периметру наружных стен при кровельном уклоне до12% и высоте карниза или верха наружной стены более 10 метров. Также ограждение устанавливается и при кровельном уклоне от 12% и высоте карниза более 7 метров;
• парапет может выступать в качестве ограждения на зданиях с внутренним водостоком. Если высота элемента менее 0,6 м, его дополняют с решетчатым ограждением до необходимой высоты – 0,6 м от поверхности кровли.

Почему парапет нуждается в утеплении

Относительно теплоизоляции здания кровельный парапет довольно уязвимое место и нуждается в двухсторонней теплоизоляции. Если парапет утеплить только со стороны фасада, начнет промерзать стена под перекрытием последнего этажа. Итогом такой неосмотрительности станет разрушение теплоизоляционной системы и покрытия кровли. По фасаду пойдут трещины, в квартирах пострадает внутренняя отделка.

Теплоизоляционные плиты со внутренней части парапета монтируются на высоте не менее 20 см от поверхности крыши.

Гидроизоляция парапета

Галтель обеспечивает плавный переход с горизонтальной поверхности на вертикальную при выполнении кровельных и гидроизоляционных работ из рулонных битумных материалов. Выполняется усиление узла сопряжения и обеспечивается надежная гидроизоляция стыка. Если не использовать галтель или другой переход, рулонный кровельный материал, не смотря на свою пластичность, может со временем прийти в негодность и крыша даст протечки.

Гидроизоляция плоской кровли выполняется с помощью Техноэласт ЭКП. Водоизоляционный ковер фиксируется к вертикальной поверхности парапета с помощью краевой и прижимной реек.

Алюминиевая краевая рейка ТЕХНОНИКОЛЬ фиксирует край кровельного ковра к парапету, защищая материал от сползания и образования складок. После монтажа верхний край реки заполняется герметиком или мастикой для защиты от затекания осадков.

Прижимная рейка ТЕХНОНИКОЛЬ служит для промежуточной фиксации битумных рулонных материалов к вертикальному примыканию.

Контруклоны и парапетные воронки

Контруклон для отвода осадков и защиты узла сопряжения горизонта кровли с парапетом выполняется с помощью плит из минеральной ваты или XPS. Поверх плит настилается кровельный рулонный материал.

Полипропиленовая кровельная воронка ТЕХНОНИКОЛЬ Ultra на кровле также участвует для отвода осадков и устанавливается в том случае, если в проекте заложена внешняя система водосброса. Воронка соединяется с системой наружного водостока и отводит осадки во время дождя и таяния снега.

Молниезащита вдоль парапета

Парапет участвует и в создании системы молниезащиты здания: при монтаже молниеприемной сетки электропроводка заводится на все выступающие части крыши и по ее периметру.

Все строительные нормы и правила должны учитываться при постройке нового объекта еще на стадии его проектирования. Любое отступление от общепринятых требований грозит не только быстрым выходом здания из эксплуатации, но и подвергает опасности здоровье людей.

vote

Article Rating

Обустройство парапета на жилом доме

Дополнительные опорные и вспомогательные конструкции делают из стальных, алюминиевых и деревянных профилей. Если вы отдали предпочтение дереву, бруски должны быть толщиной не менее 30 мм, плюс обработайте их био- и огнезащитными средствами.

Если же вы считаете более надежными металлические подконструкции, тогда берите стальной профиль или нержавеющий алюминий. Идеально, если это будет тот же металл, что и парапет, в противном случае учитывайте совместимость таких материалов.

К слову, в России чаще всего парапеты просто склеиваются. Для этого выпускают специальные клеи для фиксации металлических изделий практически к любой поверхности. Т.е. парапет, карниз и отлив можно надежно закрепить на бетонной, деревянной или кирпичной поверхности.

Для этой цели чаще всего на несущее основание периметра крыши укладывают влагостойкую фанеру и закрепляют ее. Такое основание под парапет почти идеально, и клеем от фирмы Enke крепят металл. Такой метод, в отличие от других, позволяет не только достичь ровной поверхности и обеспечить нужное снижение шума при ветре.

К слову, самый простой вариант обустройства парапета – это покрытие его мастикой или современной жидкой резиной:

Материалы

Как уже говорилось, полки (парапетные стенки) могут изготавливаться из любого высокопрочного материала. Отливы (парапетные фартуки) изготавливаются из ПВХ, металла или литых блоков железобетона. Любые применяемые материалы должны обладать следующими общими качествами:

• стойкость к механическим и химическим воздействиям;
• возможность эксплуатации в широком диапазоне температур;
• коррозионная устойчивость;
• разумная цена.

Материал полки парапета часто выбирается в соответствии с материалом фасада здания и общей архитектурной концепцией. В отношении отлива возможностей для маневра больше. Материал для парапетного фартука может быть выбран тот же, что и для кровли.

Алюминий. Недорогой легкий материал для изготовления отливов, требующий окрашивания в целях повышения защитных свойств.

Сталь. Надежный и функциональный материал, обеспечивающий достойное соотношение цены и качества. Широко распространено устройство парапета из оцинкованной стали, имеющей более высокую коррозионную устойчивость, чем алюминий. Стальные отливы, как и алюминиевые, часто окрашивают масляными красками или эмалями.

Медь. Дорогой материал, отличающийся высокими эксплуатационными и эстетическими качествами. За счет постепенного окисления меди на ее поверхности с годами образуется защитное покрытие зеленого оттенка, оксид меди. Такие отливы на парапетах могут служить около ста лет. Окрашиванию подобные конструкции не подвергают.

ПВХ. Не подверженный коррозии легкий шумопоглощающий материал, который используется для покрытия парапетных металлических отливов. Покрытие из ПВХ отличается прочностью и высокими эстетическими качествами. Оно окрашено в массе, что обеспечивает стойкость цвета.

Виды парапетов

Рассматриваемые конструкции различаются по следующим параметрам:

• Форма. В зависимости от конфигурации фасада могут потребоваться следующие формы парапетов: прямые, радиальные, фигурные или комбинированные. Любые изменения простой формы обычно достигаются применением накладок и декоративных элементов из стали и сплавов, ПВХ, цементно-песочных смесей.
• Наклон. Парапетная стенка сама по себе практически всегда строго вертикальна, а ее верхняя плоскость — горизонтальна. Но архитектурным решением или обычной необходимостью могут быть продиктованы другие варианты: установка на парапетной стенке односкатного либо двускатного фартука или перил с наклоном в сторону кровли либо во внешнюю сторону от фасада здания.
• Высота. Для эксплуатируемых кровель зданий выше 10 м минимальная высота парапета должна составлять 1,2 м. На плоской кровле здания ниже 10 м вместо парапета может быть установлена декоративная металлическая ограда меньшей высоты. Высота парапета кровли должна гармонично вписываться в общие пропорции здания.

Защитные планки для парапета (фартуки) изготавливаются из металлического листа толщиной от 0,3 до 0,7 мм и могут отличаться не только конструкцией, но и способом крепления:

• Плоские планки имеют идеально ровную поверхность, и капельник — это не более чем срез металлической планки.
• Плоские с прямоугольными капельниками планки имеют по краю прямоугольный изгиб, обеспечивающий плотное примыкание отлива к стойке.
• «Конек» — планка с нижним креплением.
• Сложные планки — двускатные с загнутым внутрь капельником, наиболее надежные и долговечные.
• Простые планки имеют двускатную форму с обычным прямоугольным капельником.

Какое предназначение отводится парапету на крыше?

Парапет — это ограждающая конструкция, которая располагается по краю плоских либо скатных крыш, она обеспечивает безопасность находящихся на поверхности, строителей, ремонтников. Устройство парапетов может быть произведено по самым различным схемам. Для начала выясним, какое предназначение имеет парапет на кровле, затем поэтапно разберем способ его монтажа.

Парпет располагается по краю либо плоских, либо скатных крыш.

Функциональное предназначение и видовой состав

Но и это далеко не все, именно парапеты позволяют плоской кровле эффективно сопротивляться давлению ветра, без него ветер легко приподнимет край кровельного покрытия и сорвет его.

Применяется парапет на крыше и в эстетических целях: он отлично маскирует неприглядный вид кровельного покрытия многоэтажных домов, скрывает блоки кондиционеров и прочих систем.

Парапеты могут быть следующих видов:

• плоские с ровной поверхностью и капельниками, разведенными в разные стороны,
• конек, то есть имеющие нижнее крепление, прикрываемое козырьком,
• сложные, в которых сток воды проходит в двух разных направлениях, а капельники загнуты под козырек,
• простые с двумя скатами,
• фигурные в виде перил.

Сооружаться такие конструкции могут из бетонных блоков и кирпича, монолитного железобетона, металла.

В качестве фартука от снега, который обязательно должен присутствовать для высотных домов, применяются листы оцинкованной стали, металлопрофиль, бетонные плиты, медные колпаки.

Чаще всего устанавливаются кирпичные парапеты, которые монтируют после установки перекрытия. Высота такого парапета должна составлять от 0,5 м, на его внутренней поверхности надо оставлять канавки для заведения кровельного ковра, накладывания специально прижимной планки. Часто в кладку добавляют деревянные либо металлические армирующие детали, которые делают конструкцию более прочной, сверху устанавливают металлические поручни, вместе с ними высота такого парапета должна достигать 1,2 м.

Конструктивные требования

Узел примыкания к парапету для однослойной кровли.

Конструкция парапета очень проста, она представляет собой основную часть, так называемую полку, и фигурные либо прямые отгибы, находящиеся под углом в 90 градусов.

Основные требования к парапетам следующие:

1. Высота конструкции не должна быть меньше 1,2 м для эксплуатируемых кровель.
2. Для неэксплуатируемых плоских кровель (зданий ниже 10 м) допускается отсутствие парапета либо сооружение декоративной металлической ограды. При высоте здания от 10 м наличие парапета обязательно.
3. В местах примыкания парапета и кровли необходимо заведение водоизоляционного ковра из оцинкованного металла, крепления проводятся специальными костылями.
4. Если кровельное покрытие представляет собой ПВХ- либо ТПО-мембраны, то капельник следует приваривать к дополнительному водоизоляционному ковру.
5. Парапет крыши с высотой от 45 см должен иметь защитный фартук, закрепленный прижимной металлической рейкой с саморезами. Все стыки должны быть защищены герметиком.

Монтажные работы на крыше

Сделать парапет достаточно просто, для этого необходимо приготовить:

• кирпич, раствор для соединения кирпичей (обычный бетонный),
• армирующие металлические прутья,
• прижимную планку,
• металлический фартук,
• гидроизоляцию (рубероид),
• металлические колпаки и саморезы.

К кладке приступают после того, как перекрытия уже готовы, а основное кровельное покрытие выложено. Каждый ряд армируется металлическими прутьями, высота кладки не должна быть меньше 50 см (в этом случае будет необходимо установить металлические ограждения, для парапета полной высоты ограждения не ставятся).

После завершения кладки соединяется ограждение и кровля. Такое соединение должно быть плавным, кровельный материал под углом в 45 градусов крепится к внутренней боковой стороне при помощи песчано-цементного раствора. Поверх укладывается рубероид в два слоя, промазывается битумом.

Слой изоляции после высыхания фиксируется саморезами, далее монтируются прижимная планка и металлический фартук. Колпак может быть различного типа (плоский, двускатный, декоративный), он также крепится саморезами.

Устройство конструкции отличается крайней простотой, хотя элемент этот необходимый. Требования к его сооружению также простые: это соблюдение высоты и правил примыкания кровельного материала. Сооружать парапеты необходимо для высотных зданий от 10 м, для остальных допускается наличие либо отсутствие декоративных металлических поручней.

Какое предназначение отводится парапету на крыше? Парапет на кровле одновременно выполняет и защитные функции, и декоративные. Подобная конструкция может быть нескольких видов.

Что нужно знать

Гидроизоляция кровли подразделяется на два вида: с устройством мягкого покрытия и жесткого покрытия. Применение мягкой кровли в основном ограниченно и используется как гидроизоляция крыши бетонной или любой другой плоской поверхности. Для устройства гидроизоляции для скатных крыш, предусмотрены так называемые жесткие покрытия, такие как: керамическая и полимерная черепица, профнастил, оцинкованная листовая сталь, волнистые асбестоцементные листы. Но в некоторых случаях, для скатных крыш можно применять и мягкие покрытия. Примером может послужить битумно-полимерная черепица, которая укладывается на влагостойкую фанеру по обрешетке.

В виду своей низкой стоимости, мягкая кровля нашла свое применение не только в производственных зданиях, но и в общественных. А простота и небольшое количество сопутствующих материалов, позволяют в кратчайшие сроки произвести кровельные работы. На сегодняшний день можно выбрать несколько вариантов для мягкой гидроизоляции кровли:

1. Устройство покрытий из рубероида. Является одним из самых старых и трудоемких методов, так как требует устройство в 3-4 слоя, а также постоянное наличие горячего битума.
2. Устройство покрытий из битумных рулонных материалов. Укладка покрытия осуществляется путем наплавления на изолируемую поверхность. Идеально подходит для металлических поверхностей, например, как гидроизоляция крыши гаража.
3. Битумно-полимерная черепица. Идентична по составу с битумными рулонными материалами, но имеет более высокую стоимость и эстетичный вид. Применяется для конструкций скатных крыш. На плоских поверхностях, где не видна фактурная часть и «чешуя», применение не целесообразно.
4. Наливные каучук-резиновые и битумно-мастичные составы. Это новый этап развития мягкой гидроизоляции. На сегодняшний день является самым простым способом гидроизоляции, так как не требует «горячего процесса». В виду простоты монтажа, гидроизоляция крыши своими руками, не потребует значительного опыта и навыков. Наливной состав разливают по поверхности и выравнивают с помощью игольчатого валика, либо распыляют с помощью пульверизатора.

Кровля из рулонной гидроизоляции

При самостоятельном устройстве гидроизоляции кровли, либо с привлечением мастеров, необходимо учесть несколько важных факторов:

1. Необходимо выбрать тот или иной гидроизоляционный материал.
2. Гидроизоляция крыши, цена которой варьируется в достаточно узком диапазоне, довольно дешева. Но предварительно следует ознакомиться со средней стоимостью, чтобы избежать обмана со стороны нечестных продавцов.
3. При устройстве кровель, с применением горячего битума, может потребоваться платное разрешение экологических служб.
4. Мастера, работающие с наплавляемыми материалами, должны иметь удостоверение, разрешающее работу с сосудами находящимися под высоким давлением. Это связанно с тем, что при наплавляемых материалах, тесно работают с пропан-бутановыми смесями.

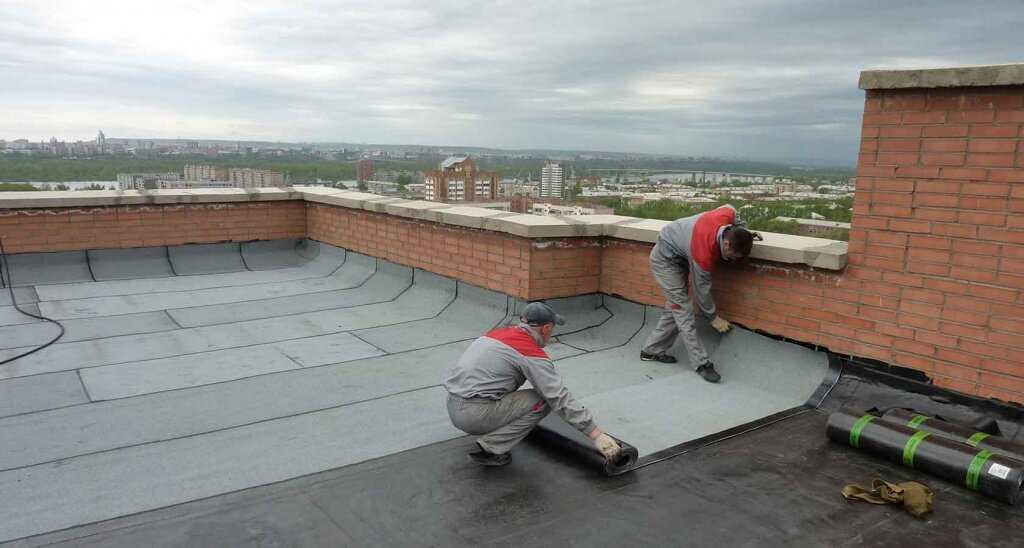

Процесс наплавления рулонной гидроизоляции

Функции ограждения

Хотя парапет считается характерной чертой плоской кровли, он иногда устанавливается и на скатные крыши. Устройства, служащие в качестве бордюров, монтируют во время проведения кровельных работ. Если для сооружения используются качественные материалы, то парапет прослужит долгие годы, прежде чем ему потребуется ремонт. Этот элемент выполняет следующие функции:

1. Оградительную. Парапет ограждает периметр плоской крыши, делая нахождение на ней более безопасным. Эта меры защиты соблюдается не только на эксплуатируемых крышах, где люди присутствуют постоянно, но и на неэксплуатируемых для обеспечения безопасности ремонтников и обслуживающего персонала. Естественно, к бордюрам на эксплуатируемых крышах СНиП предъявляет более жесткие требования по высоте и надежности.
2. Защитную. Парапеты ограничивают поверхность плоской крыши, ограничивая сход снежных масс и стихийный слив дождевой воды. Для высотных домов эта функция ограждения на крыше имеет большее значение, так как снег, падающих сверху с большой скоростью, может нанести серьезные травмы прохожим. Благодаря бордюру снежный покров тает под действием солнечных лучей на поверхности крыши и в виде талой воды попадает в водосток, а затем в ливневую канализацию.

   Разуклонка плоской крыши

3. Эстетическую. Защитные ограждения не портят внешний вид сооружения, они могут стать настоящим украшением крыши. Взглянув на здания прошлого век, можно увидеть парадные парапеты, украшенные замысловатыми узорами и статуями. Современные тенденции в строительстве ставят на первое место функциональность бордюра, однако ограждения из стекла и металла смотрятся или сделанные с помощью ковки выглядят даже более стильно.

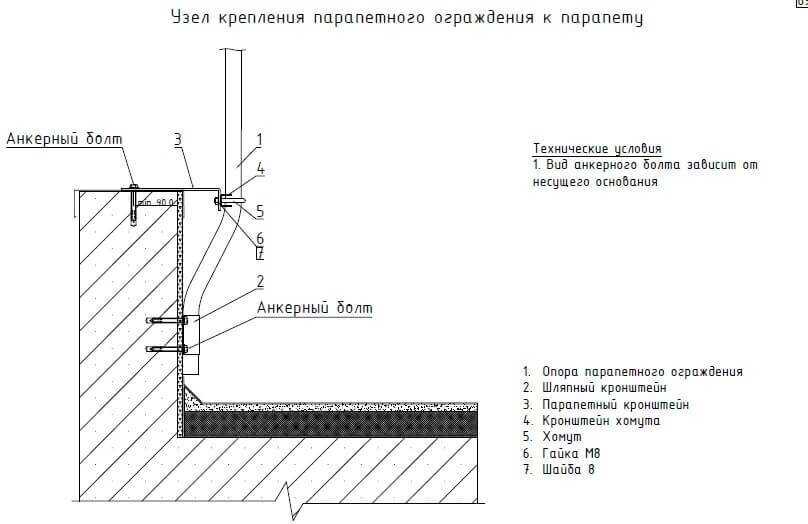

Комбинированное ограждение

Примыкания гидроизоляции к парапету ПВХ мембраной

Монтаж современного высокотехнологичного мембранного покрытия на парапет гарантирует высокий уровень защиты от проникновения осадков внутрь системы гидроизоляции.

Материал сваривают потоком горячего воздуха, используя специальное строительное оборудование, автоматическое, полуавтоматическое или ручное.

При этом существует множество тонкостей укладки мембраны в сложных узлах соединения вертикальных элементов с горизонтальной поверхностью крыши.

Метод обработки угла «сдвинутый конверт»

Порядок обработки и усиления внутренних углов

Дополнительное усиление гидроизоляции выполняют с помощью накладного внутреннего угла из неармированного материала.

Качество сваренных швов тщательно контролируем при помощи чертилки.

Скрытое дополнительное крепление

Вначале отмеряем необходимую ширину выкройки. Обычно размер полоски равен высоте заведения на парапет. Для создания «кармана» требуется специальный готовый элемент или самостоятельно вырезанная из армированного полотна полоска.

Тщательно проверяют качество всех швов. Ручные швы дополнительно обрабатывают специальной мастикой.

Как изолировать внешний угол плоской кровли

Заготовка вырезается по размеру, перекрывающему нахлёст мембран. Аккуратно подрезают углы выкроенной детали ножницами, придавая им закруглённую форму.

По окончании процесса тщательно проверяют герметичность швов.

Парапет кровли 200 мм

В этом случае между выступающей частью продольной стены и крышей укладывается бортик из теплоизоляционных плит, например ISOVER. К бетонному основанию они приклеиваются с помощью специального состава, а к вертикальной стенке должны прилегать плотно. Далее укладывается слой кровельного материала. Рулонное покрытие лежит в несколько слоев. Нижний – это усиление, которое протягивается на расстояние 2 м от парапета. Над ним находится основной слой. Они оба по наклонному бортику из утеплителя заходят на верх бетонной стенки и обрываются только у ее края. Третий слой представлен все тем же материалом кровельного покрытия, однако его нижний край отстоит лишь на 35-50 см от начала подъема, образованного прослойкой ISOVER. Верхняя часть парапета защищена металлическим элементом, который фиксируется за счет использования специальных дюбелей, например, 3.7х70 мм. По нижней части металлического фартука со стороны крыши располагаются костыли с шагом 600 мм.
