Онлайн калькулятор расчета угла наклона и стропил вальмовой крыши

Расчет двухскатной крыши онлайн калькулятор 3D, чертежи, стропильная система, площадь, угол наклона

Скрытые чертежи и размеры доступны после оплаты доступа

Если вы оплатили подписку, авторизовались на сайте, но видите это сообщение, значит ваш браузер не совместим с функционалом калькулятора. Пожалуйста, используйте последнюю версию Google Chrome для продолжения работы с сайтом.

Чертеж расстояний между стропилами двускатной крыши
Чертеж обрешетки односкатной крыши
Чертеж размеров стропила односкатной крыши
Чертеж размеров стропила односкатной крыши в положении для установки

Длина по скату крыши: мм
Длина от конька до запила: мм
Длина снизу от конька до запила: мм
Длина от запила до конца свеса: мм
Глубина запила по опоре (горизонтально): 5 мм
Глубина запила вдоль стены (вертикально): мм

Установить стропилу на краю: выбрано
Установить стропилу у стены: выбрано

Расстояние друг от друга: 60 мм

Расстояние между досками: 50 мм

Задаетесь вопросами: как рассчитать двухскатную крышу, ее площадь, материалы для нее и основные конструктивные элементы?

Мы предлагаем профессиональный бесплатный расчет стропильной системы двухскатной крыши с помощью онлайн калькулятора , визуализацией 3D и подробными чертежами. Детальные расчеты крыши и кровли, всех материалов, обрешетки, стропил, мауэрлата. Попробуйте расчет двускатной крыши прямо сейчас!

Наш онлайн калькулятор стропильной системы произведет расчет двускатной крыши:

расчет длины стропил двускатной крыши
количества стропил и шага
расчет площади двухскатной крыши и угла наклона
расчет обрешетки на крышу
количество листовых кровельных материалов (например, профнастила, металлочерепицы, шифера)
параметры пароизоляции и утеплителя

Для формирования расчета калькулятора двускатной крыши вам нужно измерить и ввести в соответствующие окошки следующие размеры:

Сечение (толщина x ширина) и шаг стропил зависят от угла наклона крыши, ее вида, длины стропильной ноги, максимально выдерживаемых основных нагрузок, а также от типа и веса покрытия кровли, и даже в какой-то степени от ширины утеплителя. Если не знаете, где взять стандартные параметры стропил и обрешетки, вам поможет наша статья « Оптимальное сечение, шаг обрешетки и стропильных ног в зависимости от типа кровли ».

Калькулятор выполняет расчет материалов на крышу, отталкиваясь от введенных вами размеров кровельного листа и от расчетной величины площади кровли. Количество кровельных материалов для крыши, досок и бруса для стропильной системы мы советуем покупать все же с небольшим запасом, всегда лучше сдать остатки в строительный магазин, чем доплачивать кучу денег за доставку не хватающей пары досок.

Будьте внимательны! От того, насколько точные величины вы внесете, настолько достоверно онлайн калькулятор сможет рассчитать двускатную крышу.

Упростите себе подсчеты и сэкономьте время, программа сама нарисует план стропил двускатной крыши и выведет результаты расчета двускатной крыши по введенным вами данным в виде чертежа двускатной крыши в разных углах обзора, и ее интерактивной 3d модели.

На закладке « 3 D – Просмотр » вы можете лучше разглядеть свою будущую двускатную крышу в объемном представлении. На наш взгляд, визуализация в строительстве – очень нужная возможность.

Основные правила расчета вальмовой кровли

Как уже было отмечено выше, конструкция вальмовой кровли достаточно сложна. Поэтому необходимо обязательная разработка проекта и привлечение специалистов для выполнения необходимых расчетов. Многолетний опыт самых разных строителей неоднократно доказал, что желание сэкономить незначительные средства на проектирование и предварительных расчетах приводит, как правило, к значительно большим потерям на стадии строительства.

Но в самом крайнем случае, если экономия крайне необходима часть чертежей и элементов можно выполнить и рассчитать самостоятельно. В частности, своими руками вполне можно выполнить расчет места последующей установки конька и других элементов кровельной стропильной системы.

Определение местоположения конька и стропил

Для этого необходимо произвести следующие операции:

разметить линию центральной оси с торцов дома на уровне верха карниза. Таким образом определяется место расположения конька;
при помощи измерительной линейки, располагающейся одним концом на размеченной линии конькового бруса, а другим — на линию боковой стены, определяется место установки обычных стропил;
затем определяется также при помощи измерительной линейки длина свеса, только линейка одним концом выходит за границу внешней стены;
аналогичная процедура выполняется по все длине рассматриваемой стены, а затем — для трех оставшихся стен.

Таким образом, будут получены места последующего монтажа конька и всех стропил.

Существенно упростить расчеты длины элементов стропильной системы может таблица коэффициентов, в которой указаны соотношения следующих показателей: уклон кровли/длина промежуточного стропила/длина углового стропила.

Расчет площади вальмовой кровли

После того как определены месторасположение и размеры стропильной системы, не представляет особой сложности рассчитать площадь покрытия вальмовой кровли. Для этого она делится на составляющие ее элементы — скаты, для каждого из которых рассчитывается его площадь с учетом свесов. Формулы, используемые при этом, известны со школьной скамьи и достаточно просты.

Затем полученные данные суммируются. Результат сложения и будет общей площадью вальмовой кровли с одним существенным уточнением. Из полученной цифры необходимо вычесть площади труб дымохода и окон, располагающихся на кровле.

Расчет угла наклона вальмовой крыши

При расчете угла наклона вальмовой кровли учитывает достаточно большое количество показателей, в частности, количество осадков, уровень ветровой и снеговой нагрузки, предназначение чердачного помещения, материал кровельного покрытия и т. д. Поэтому подобные расчеты лучше выполнять при помощи специализированных программ с привлечением профессиональных проектировщиков.

Следует отметить, что величина угла колеблется от 5 до 60 градусов.

Все вышесказанное относится к самому простому типу вальмовой кровли. Задача рассчитать элементы и потребности в материалах серьезно усложняется при появлении дополнительных архитектурных элементов, например, если появилось желание украсить дом эркером. Пример расчета кровли с эркером приведен на видео:

По аналогии расчета кровли с эркером выполняются расчеты и других архитектурных элементов. Необходимо помнить при этом, что пример с эркером — один из самых простых.

Необходимо добавить следующее. Для упрощения расчетов зачастую прибегают к использованию онлайн-калькуляторов, помогающих выполнить часть расчетов. Например, как в этом случае:

Внешний вид

Вальмовая крыша относится к четырехскатным, так как образуется сочленением четырех скатов. В отличие от двухскатных разновидностей с фронтонами, у нее их нет, на этом месте располагаются вальмы. Вальмовые скаты, называемые также торцевыми, формируются особыми элементами стропильной системы – накосными стропильными ногами и имеют треугольную форму. Два других ската в виде трапеции называют фасадными.

Устройство крыши вальмового вида складывается из следующих составляющих:

Конёк. Вершина вальмовой крыши, линия соединения стропильных пар, длина которого несколько меньше общей длины дома.
Вальмы. Два треугольных ската, заменяющих собой фасады дома. Они начинаются от окончания конька, а закачиваются свесом на уровне мауэрлата.
Трапециевидные скаты. Скаты, которые имеют вид трапеции, их формируют рядовые стропила.
Свесы. Выступающая за пределы периметра дома часть крыши, ее образовывают удлинения стропильных ног или кобылки. Свес вальмовой крыши крайне необходим, так как защищает поверхность стен от влаги, увеличивая срок их службы.
Стропильная система. Совокупность элементов каркаса вальмовой крыши, которые несут на себе вес кровельного пирога, формируют угол наклона скатов.
Кровельное покрытие. Материал в виде листов, рулонов или отдельных модулей, который служит для гидроизоляции кровли, защиты от дождя, снега и холода.

Водосток. Элементы водосточной системы собирают и отводят излишки влаги с поверхности крыши в ливневую канализацию. Водосток бывает внутренним и внешним. На вальмовой крыше обычно используют второй вариант, состоящий из водоприемной воронки, желоба и водосточной трубы.
Снегозадержатели. Металлические бортики, устанавливаемые на нижнюю часть крыши, для защиты от соскальзывания снежных масс со скатов после длительных снегопадов.

Конструкция вальмовой крыши, а точнее ее стропильной системы, состоит из такой геометрической фигуры как треугольник, обладающей наибольшей жесткостью и надежностью.

Плюсы конструкции

Архитекторы и дизайнеры активно используют конструкцию вальмовой крыши, так как она обладает следующими плюсами:

Скошенные вальмовые скаты улучшают аэродинамические свойства кровли, снижая парусный эффект. Поэтому ее можно использовать даже в районах с экстремально сильными порывами ветра.
Широкий диапазон угла наклона скатов позволяет выбрать подходящий для климатической зоны строительства. Более крутые скаты используют там, где высока снеговая нагрузка и велико количество выпадающих осадков. Пологие скаты рекомендуют в ветреных районах, где есть вероятность срывания кровли достаточно сильными порывами.
Вальмовые крыши позволяют использовать подкровельное пространство в качестве жилого помещения за счет достаточно высоких потолков.
Доступные, недорогие материалы делают цену строительства подходящей даже для более чем скромного бюджета.
Конструкция вальмовой крыши достаточно проста в монтаже, поэтому подходит для строительства своими руками. Более того, даже неопытные исполнители могут справится с этой работой, при условии помощи грамотного консультанта.
Кровля вальмового типа выглядит по-настоящему стильно и представительно. Поэтому нет варианта лучше для загородных коттеджей и для технологичных таун-хаусов.

Минусы конструкции

Не смотря на вышеперечисленные преимущества, кровля такого типа имеет некоторые особенности, которые нужно учитывать до начала строительства:

Отсутствие фронтонов не позволяет организовать вертикальное освещение, так как возможности установить обычные окна нет. Вместо них устанавливают мансардные, более дорогостоящие и сложные в монтаже.
Увеличение углов наклона скатов вальмовой крыши повышает расход строительного материла, что делает строительство более затратным.
Сложность конструкции стропильной системы заставляет обращаться к профессиональным проектным фирмам, услуги которых стоят недешево.
Конструкция, состоящая из множества элементов, имеет значительный вес, выдержать который способен лишь надежный, капитальный фундамент, устройство которого стоит дорого.

Как вы заметили, недостатки вальмовой крыши по большей части относятся к финансовой стороне вопроса

Поэтому важно составить проект и смету, чтобы планировать и контролировать расходы

Какие результаты имеют пользователи

Общий план стропильной системы вальмовой крыши (вид сверху). На нем обозначены габаритные размеры конструкции, схематическое расположение стропил и обрешетки. Этот план имеет ознакомительный характер, на нем нет интересующей строителей деталировки.
Рабочий чертеж расположения стропил. Каждому из них присвоен свой номер, расстояния между элементами отображают заданные пользователем значения. Нумерация стропилины позволяет увидеть ее место расположения на крыше, а в дальнейшем узнать линейные размеры.
Чертежи скатов по двум проекциям. В связи с тем, что вальмовая крыша имеет по два абсолютно идентичных ската, чертежей также два. На них указана высота и ширина ската, ширина и высота карнизного свеса. Эти данные требуются для контроля основных конструктивных элементов, используются во время строительства как отправные точки при замерах.

Пользователь получает подробную схему стропильной системы

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
Установка наслонных стропильных ног под ту или иную конструкцию.
Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

Выбор угла ската кровли и определение высоты конька

Как и в предыдущих расчетах, процесс определения высоты конька зависит от выбранного угла ската. Несмотря на то, что вальмовая конструкция крыши позволяет соорудить скаты, имеющие разное значение углов, лучше всего делать конструкцию с одинаковыми углами.

Это позволит нагрузке распределяться равномерно и иметь крыше эстетичный внешний облик.

Значение угла наклона относительно вальмовой разновидности конструкции варьируется между 20 и 45 градусами.

На более конкретное определение такого параметра влияют :

Фактор повышенной нагрузки от снега предполагает сооружение конструкции с более крутым наклоном.
Если ветер в районе расположения дома сильный и порывистый, то рекомендуется уклон делать не больше, чем 30 градусов.
Намерение помещение чердака использовать под жилое помещение. В данном случае учитывается удобство передвижения по чердаку и возможность обеспечить все коммуникативные конструкции таим образом, чтобы к ним был свободный доступ в случае необходимости.
Покрытие, выбираемое для кровли, также играет немаловажную роль. Выбирая определенный материал, нужно поинтересоваться минимально дозволенными характеристиками в отношении угла ската.

Относительно высоты конька, то определить ее очень просто, зная значение угла ската. В конструкции необходимо условно выделить прямоугольный треугольник, в котором одна из сторон будет искомой высотой .

Чертеж стропильной системы конструкции

Проект четырехскатной вальмовой крыши стоит начинать с эскиза фасада и схемы расположения балок каркаса на чертеже. Необходимо отметить несущие стены. На них будут опираться концы стропилин. Отложим от края стен дома расстояние 0,6 – 1 м в масштабе чертежа. Полученный контур является свесами, которые будут защищать фасады от дождя.

Чтобы самостоятельно сделать чертеж кровли, необходимо знать основные термины, применяемые проектировщиками и архитекторами. Перечислим главные элементы стропильной системы четырехскатной вальмовой крыши:

Конек – брус с сечением 50х150 мм, к которому крепятся стропила. Он расположен в центре двух трапециевидных скатов.
Диагональное стропило – балка, которая служит опорой для вальм. В некоторых источниках она также называется накосной ногой. Верхняя пятка диагональной стропилины опирается на один из концов балки конька.
Центральные промежуточные стропила. В шатровой вальмовой крыше их четыре. Центральные балки сходятся в центре конструкции, образуя крест.
Нарожники – короткие доски, опирающиеся на каркас вальм.
Промежуточные стропила – балки, которые образуют плоскость трапециевидных скатов на чертеже четырехскатной вальмовой крыши.

Кровельные материалы укладываются на обрешетку. Она крепится к стропилам под углом 90 градусов. Разреженную обрешетку используют под шифер и металлическую кровлю. Шаг укладки досок – несколько сантиметров. Под все остальные виды материала кровли обрешетку делают сплошной.

Вспомогательная конструкция четырехскатной вальмовой крыши состоит из следующих элементов:

Стойка. Служит опорой для конька. Стойки упраздняются, если планируется использовать пространство под вальмовой крышей.
Затяжка – важная часть стропильной системы. По совместительству является балкой перекрытия.
Кобылка. Деревянный брусок, который используется для устройства свеса при недостаточной длине стропильной ноги.
Ветровая балка. Благодаря этому элементу, кровельная конструкция имеет высокую устойчивость к плохим погодным условиям. Ветровая доска соединяет несколько стропил в одной плоскости ската.
Мауэрлат – основа для монтажа стропильной системы. Его назначение – привязка каркаса крыши к стенам дома. Мауэрлат представляет собой брус с сечением 100х100 или 150х150.
Шпренгель. Задача этого структурного элемента – усилить основную несущую конструкцию. Шпренгель крепится по углам к мауэрлату и диагональным балкам.
Подкосы. Располагаются под наклоном к стропильным ногам.

Расстояние между стропилами и нарожниками на чертеже называют прогонами. Эта величина рассчитывается по специальным формулам. Зависит от веса элементов кровли, максимально возможного количества осадков в регионе строительства и силы ветра. Также рассчитывать необходимо высоту конька, угол наклона стропильных ног и их длину. Самой сложной для вычислений является ломаная вальмовая схема крыш.

Стропильная система четырехскатной вальмовой крыши своими руками

Сложное устройство стропильной системы вальмовой крыши отпугивает начинающих мастеров от ее создания своими руками. Однако, такой способ перекрытия прекрасно подходит для частных домов небольшого размера в европейской стилистике. Чтобы качественно выполнить монтаж вальмовой кровли своими руками следует провести подготовительную, проектную детальность: выполнить расчет, составить чертеж и нанести разметку. Для этих процессов необходимы базовые знания о строении стропильного каркаса, строительные нормы по выбору угла наклона кровельных скатов.

Состав стропильных ферм

Стропильная система выполняет функции опорного каркаса, на котором лежит основной вес кровли. Ее основной элемент – стропильные ноги, вальмовая кровля насчитывает 4 различных разновидности стропил:

Диагональные (угловые) стропила. Конструкция стропильной системы вальмовой кровли имеет 4 угловых стропильных ноги. Они продолжают коньковый брус, соединяя его с углом торцевой стены. За счет угловых стропил формируется вальмовый скат, их длина превышает аналогичный параметр рядовых. Так как диагональные ноги несут на себе вес кровельного материала вальм, а также к ним осуществляется крепеж нарожников и торцевых рядовых стропил, для изготовления требуются доски сечением 100х150 мм или сдвоенные обычные, 50х150 мм. Иногда стандартная длина пиломатериалов меньше необходимой, в таком случае требуется изготовление своими руками наборных ног, составленных из элементов. Расчет длины диагональных ног выполняют с применением специального коэффициента, путем умножения на длину рядового стропила.

Залог надежности стропильной системы – элементы одинакового сечения, изготовленные из одного и того же материала, исключение составляет лишь диагональные стропила, сечение которых должно быть толще.

Опорные конструкции

Конструкция стропильных ног не позволяет им самостоятельно выдерживать вес кровли, подспорьем в этом деле им служат дополнительные опорные элементы:

Мауэрлат. Мауэрлатный брус укладывают на верхний пояс сооружения. У бревенчатого и брусового дома роль мауэрлата играют верхние венцы, укрепленные анкерными болтами. В кирпичных или газосиликатных постройках требуется монтаж мауэрлата своими руками на цементную армированную стяжку

Очень важно рассчитать места крепления бруса так, чтобы они не совпадали с расположением стропил. Прочность мауэрлата снижается с каждым отверстием, проделанном в нем, поэтому нужно делать лишь те, что определил расчет. Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала

Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала.

Вычисление основных параметров системы

Специальные компьютерные программы облегчают вычисления параметров стропильной системы, однако расчет достаточно прост, так как основывается на тереме Пифагора о прямоугольных треугольниках. Схема вычислений выглядит так:

Первым делом своими руками измеряют ширину и длину перекрываемого сооружения. Необходимо использовать для измерений одну рулетку, каждый замер производить по два раза, чтобы избежать ошибок. На основе полученных данных составляют схематичный чертеж.

Расчет состава стропильной системы не только позволит закупить необходимое количество строительного материала, но верно определить объем фундамента, однако, учтите, кровельный материал нужно приобретать с запасом 15-25% на нахлест и подрезку.

Результатом вычислений должен стать подробный чертеж и упрощенная схема для нанесения разметки. Четырехскатная крыша может строится по готовым проектам, если использовать стандартный угол наклона.

«Золотые» правила кровельщиков

Опытные мастера-кровельщики говорят, что стропильная система крыши с торцевыми вальмами не сложнее двухскатной, если соблюдать «золотые» правила, которые сформировались за долгие годы работы:

Использовать для изготовления стропил доски и брус одного сечения, то есть стропила и коньковый прогон выполнять из доски 50х150 мм, мауэрлат и лежень из бруса 150х150 мм.
Выполнять расчет до начала работ по установке кровли, основываясь на неоднократно проверенных измерениях.
Узлы стропильной системы должны быть отражены в проектной документации и проверены расчетом нагрузок.
Выбирать сечение стропил нужно в соответствии с длиной, весом кровельного материала и перекрываемой площадью.
Своими руками монтаж выполняют с помощью подсобника, длинные, тяжелые диагональные стропила сложно установить в одиночку.

Какую информацию получают строители

Профессиональные застройщики тоже активно используют в работе такие калькуляторы. Что им это дает?

Параметры стропил

Самые важные нагруженные элементы любой крыши – это стропила, именно от них имеют прямую зависимость все главные эксплуатационные характеристики. Каждая стропилина обозначается своим индивидуальным номером, рассчитана ее длина. Это касается всех видов как обыкновенных, так и накосных стропилин, нарожников. Теперь застройщик может правильно разметить стропилины, без проблем сориентируется с дальнейшим использованием коротких отрезков.

Подробный план дает возможность правильно разметить и установить стропила

Но это не все, калькулятор выдает очень подробный детализированный чертеж, на котором можно увидеть технологию запиливания узлов примыкания стропилин:

расстояние от верхнего торца ноги до нижнего. Этот параметр дает возможность сделать требуемый угол наклона примыкания элементов;
углы боковых запилов — этими плоскостями нарожники фиксируются к наслонным стропилинам.

Точный расчет помогает грамотно выполнить узлы примыкания стропил

Теперь при отрезании каждой стропильной ноги нет необходимости пользоваться угольниками.

Не каждый застройщик умеет обращаться с такими измерительными инструментами, что увеличивает вероятность ошибок. Их трудно исправить, последующая правильная подгонка уменьшает длину доски, ее уже нельзя устанавливать на планируемое место. Соответственно, надо изменять углы примыкающих плоскостей, а это опять может стать причиной ошибки.

Общие данные вальмовой крыши

Последний, но не мене важный, блок информации. Для общего представления подается площадь кровли, длина карнизов и конька. На основании данных об общей площади застройщик подсчитывает кровельные материалы с учетом их типа. Есть перечень всех элементов стропильной системы, их длина и количество. Данные суммируются, дается общий метраж стропильных ног и объем необходимых пиломатериалов на основании их ширины и толщины.

С помощью онлайн-расчетов застройщик получает точное количество кровельного покрытия

Что касается обрешетки, то и здесь калькулятор оказывает значительную помощь застройщикам – они знают длину каждой рейки в зависимости от ряда ее фиксации. Заготовки можно отрезать на земле и на крышу подавать уже подогнанные рейки, уменьшается количество отходов, ускоряются работы. Кроме того, значительно повышается безопасность строительных работ, пилить на земле легче, чем делать это на высоте в неудобном положении. По обрешетке также подсчитывается общая длина и кубатура пиломатериалов.

По результатам расчетов закупается необходимый объем пиломатериалов для стропильной системы

Калькулятор стройматериалов для строительства дома с вальмовой крышей

Укажите кровельный материал:

—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)
кг/м2

Введите параметры крыши:

Ширина основания A (см)

Длина основания B (см)

Угол наклона крыши α (град)

Длина боковых свесов C (см)

Длина торцевых свесов D (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки (см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона подходит для данного материала.
Угол наклона для данного материала желательно увеличить!
Угол наклона для данного материала желательно уменьшить!

Высота подъёма: см.
Длина конькового бруса: см.
Площадь поверхности крыши: м.
Примерный вес кровельного материала: кг.
Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов.

Стропила:

Нагрузка на стропильную систему: кг/м2.
Длина боковых стропил: см.
Длина диагональных стропил: см.
Количество вальмовых стропил: шт.
Уменьшите шаг стропил!
Количество боковых стропил: шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): рядов.
Равномерное расстояние между досками обрешетки: см.
Количество досок обрешетки стандартной длиной 6 метров: шт.
Объем досок обрешетки: м3.
Примерный вес досок обрешетки: кг.

После расчетов видно, что инструмент выдал почти все нужные данные для строительства. Какие конкретно?

Высоту подъема.
Длину (уточненную) конькового бруса.
Площадь рассчитываемой вальмовой крыши.
Ориентировочный вес материала кровли.
Количество рулонов кровли.
Нагрузку на проектируемую стропильную систему дома.
Длину, а также количество всех стропил (как боковых и вальмовых, так и диагональных).
Сечение, найденный вес стропил с указанием необходимого объема бруса.
Количество рядов, досок и, кроме того, объем досок с указанием суммарного веса.

Вальмовая четырехскатная крыша — хорошее архитектурное решение при строительстве. Но ее сложная конструкция немого нивелирует отличные эксплуатационные характеристики. Не всякий ее рассчитает.

Данный онлайн калькулятор для расчета вальмовой крыши дома прост и удобен, им может воспользоваться даже не специалист-строитель.

Нужно только знать некоторые правила и нюансы, делая расчет в онлайн калькуляторе. Они следующие.

При вводе исходных данных в представленный калькулятор некоторые параметры (например, ширину досок) следует выбирать, учитывая снеговую и ветровую нагрузку в конкретном климатическом регионе.

Если планируется построить теплую вальмовую четырехскатную крышу, то в расстояние между стропилами при расчетах в калькуляторе необходимо заложить нужный геометрический размер утеплителя.

Сложная конфигурация вальмовой крыши диктует некоторые действия, которые просто необходимо выполнить застройщику еще на стадии проектирования дома. Сложность в том, вальмовые скаты в форме треугольника и трапеции весьма своеобразны. В результате могут получиться большие отходы кровельного материала.

Чтобы этого не случилось, необходим тщательный предварительный раскрой материала (кстати, для начала его можно прикинуть на чертеже).

Монтаж кровли

Монтаж

Каркас крыши шатрового типа содержит следующие элементы:

стропила диагональные;
опорный брус (мауэрлат);
боковые и коньковые прогоны;
подкосы и раскосы.

При обустройстве шатровой крыши могут использоваться следующие виды диагональных стропил:

стропила висячего типа, опирающиеся на стены и создающие распирающее усилие по горизонтали (используются при отсутствии внутренних несущих перегородок);
наслонные стропила, опирающиеся не только на стены, но и на внутренние опоры (несущие перегородки).

В деревянных каркасных строениях вся стропильная система опирается на верхнюю обвязку основания здания (в срубах – прямо на верхние венцы конструкции).

В домах из кирпича в качестве опоры используется мауэрлат или специальный опорный брус, укладываемый на заранее подготовленные для этого стены. Их подготовка сводится обычно к выравниванию поверхности верхнего ряда кладки и заливке её стяжкой. Иногда (в целях лучшей привязки мауэрлата) в эту поверхность монтируются закладные элементы.

Сверху на неё по всему периметру здания монтируются опорные брусья и лежни, причём между кирпичной кладкой и мауэрлатом обязательно укладывается слой гидроизоляционного материала.

Стропильная система

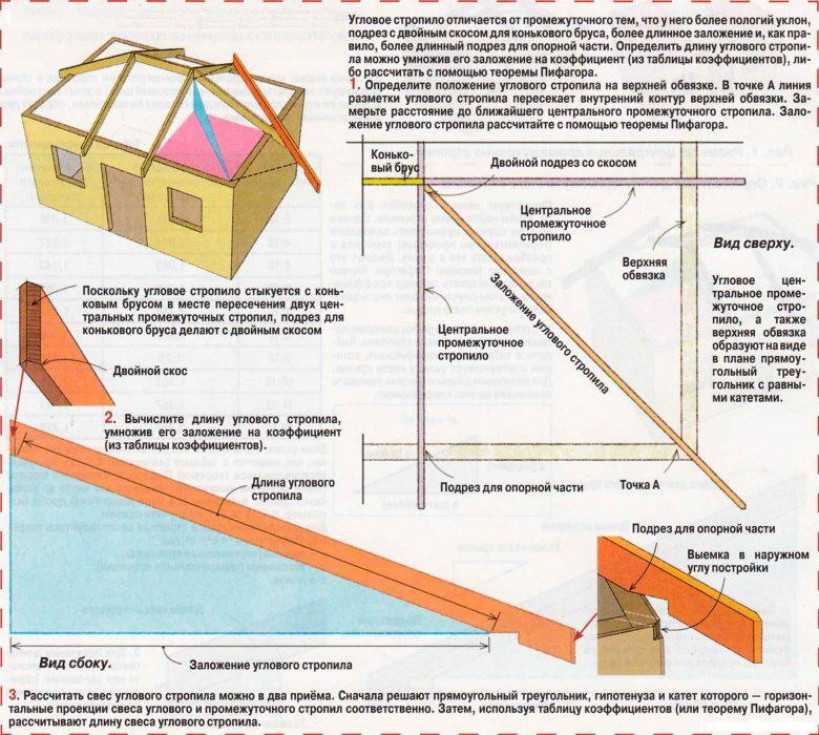

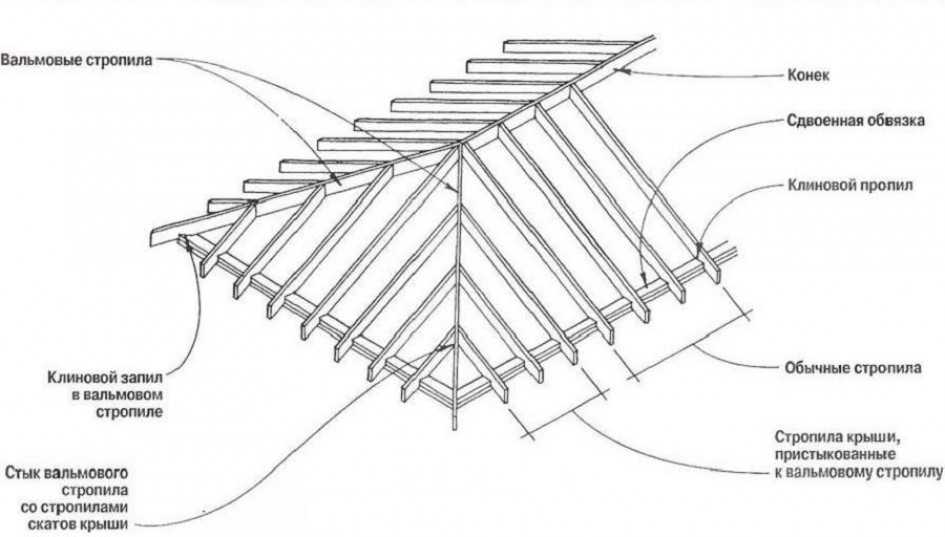

При подготовке шатровой крыши вам придётся использовать несколько типов стропильных ферм. Прежде всего, это скаты обычной формы, которые соединяются в коньке. Дополнительно могут использоваться боковые треугольные и диагональные стропила

При их монтаже основное внимание уделяется отсутствию расхождений по длине и углу наклона этих элементов, которые должны быть чётко выверены для всех четырех сторон. При этом длина свеса выбирается обычно исходя из особенностей конструкции и может достигать одного метра

После монтажа накосных стропил можно перейти к закреплению центральных (промежуточных)

При этом не следует забывать о том, что они должны быть одного размера и размещаться строго параллельно. Один их конец крепится к мауэрлату, а другой – к коньку кровли

После монтажа накосных стропил можно перейти к закреплению центральных (промежуточных). При этом не следует забывать о том, что они должны быть одного размера и размещаться строго параллельно. Один их конец крепится к мауэрлату, а другой – к коньку кровли.

После этого вы можете приступить к креплению угловых стропил к стропилам диагонального типа. С этой целью с обеих сторон накосных стропил устанавливается специальный черепковый брус.

В заключение вам остаётся лишь набить обрешётку и застелить кровельный материал.

Особенности конструкции

Поверху набивается контробрешётка, фиксирующая систему гидроизоляции и образующая зазор для вентиляции подкровельного пространства. С внутренней (нижней) стороны стропил укладывается утеплитель, закрываемый сверху слоем пароизоляции.
