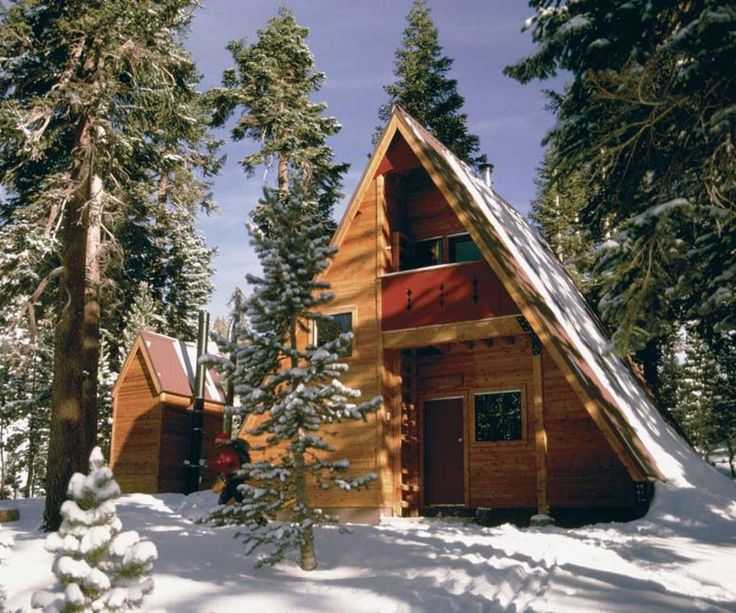

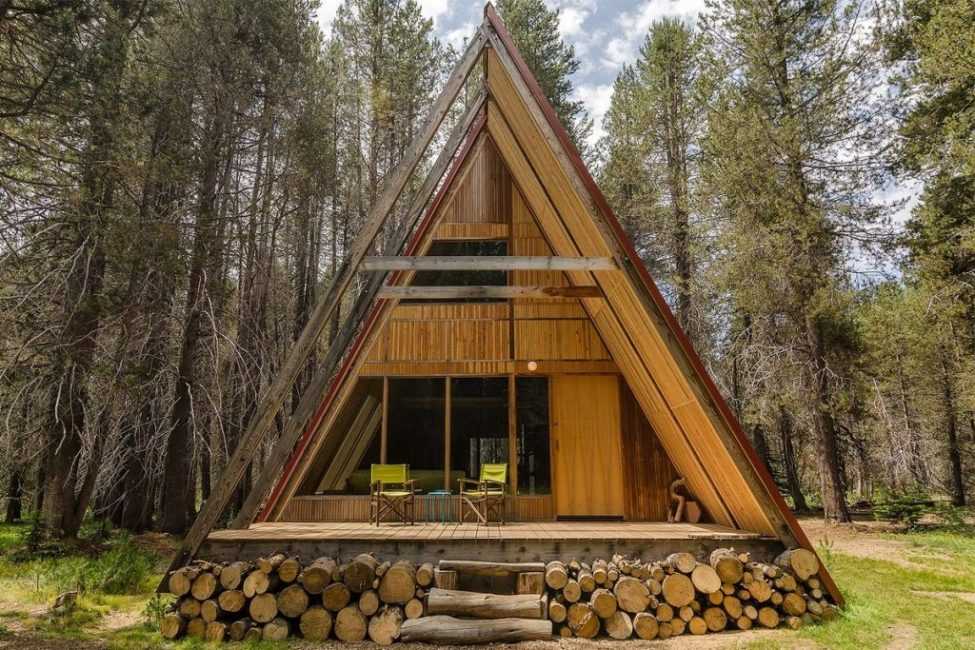

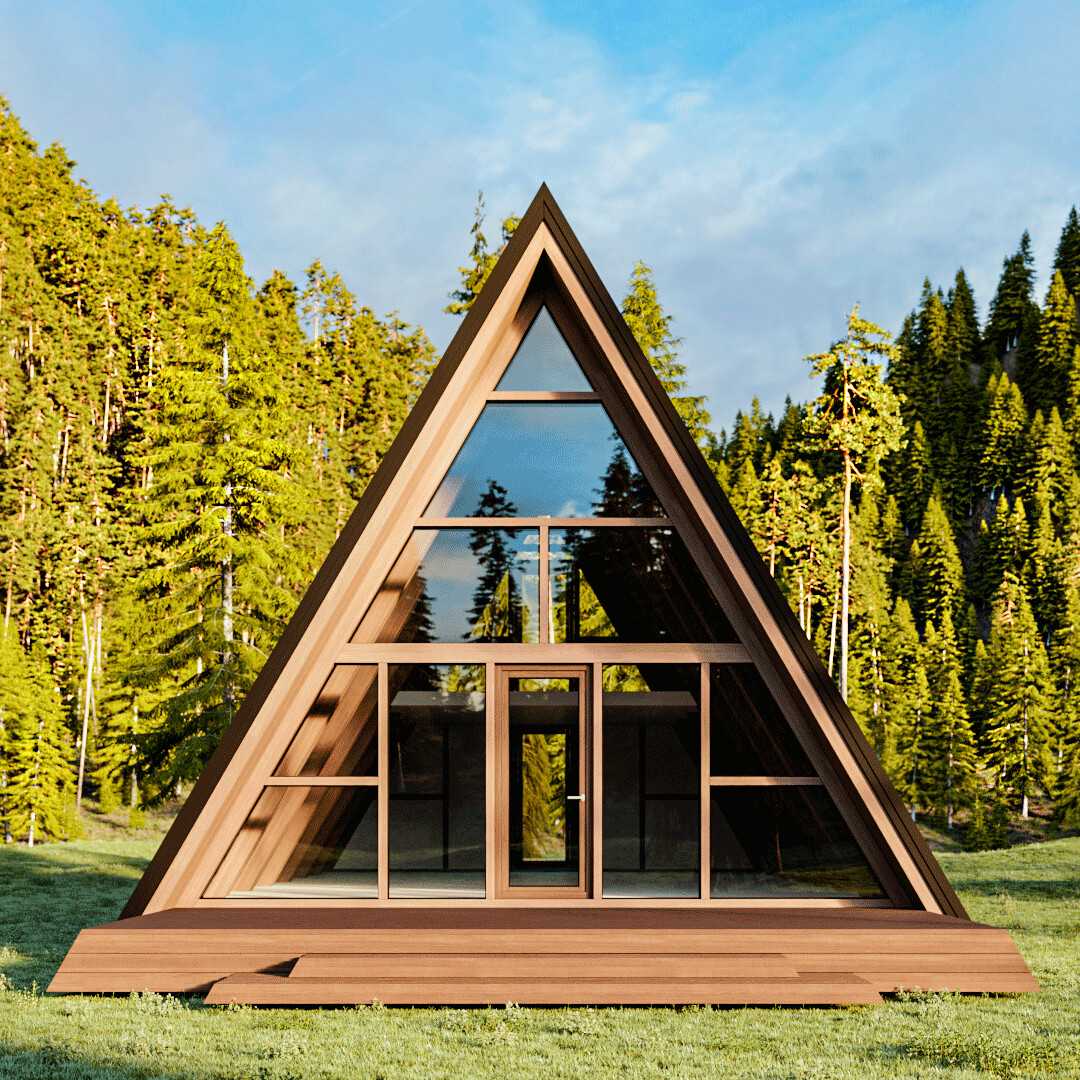

А-образный дом-шалаш: разбор примеров и особенностей строительства

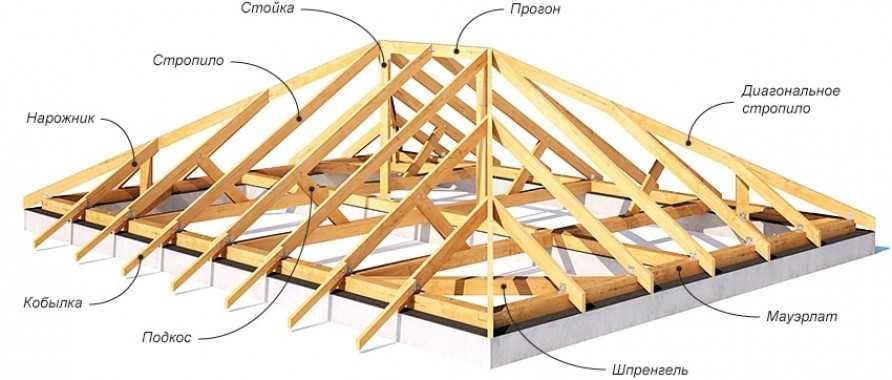

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;

количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;

вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;

необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:

Таблица — угол наклона крыши в зависимости от кровельного материалаТаблица — угол наклона крыши в зависимости от типа покрытия

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

1. сначала на верхнюю обвязку торцевой стены наносится осевая линия;
2. затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
3. далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
4. на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
5. полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

Материал подготовлен для сайта www.moydomik.net

Формулы для расчета вальмовой крыши

Высота конька		Чертеж для расчета высоты конька вальмовой крыши
Длина конькового бруса	Длина дома минус его ширина	Чертеж для расчета длины конькового бруса вальмовой крыши
Длина центральных стропил (трапеции)	Формула для расчета длины центральных стропил	Теорема Пифагора
Длина рядовых стропил	Рассчитывается аналогично длине центральных стропил
Удлинение стропила для формирования каркасного свеса		Чертеж для расчета насколько необходимо удлинить стропила для свеса
Угол наклона рядовых стропил	Формула для расчета угла наклона рядовых стропил	Чертеж для расчета угла наклона рядовых (промежуточных) стропил
Длина диагональных вальмовых стропил	Формула для расчета длины диагональных стропил	Схема для расчета длины диагональных стропил вальмовой крыши
Нарожники (короткие стропила)	Первое короткое стропило	Чертеж для расчета 1-го короткого стропила вальмовой крыши
	Второе короткое стропило	Схема для расчета 2-го короткого стропила вальмовой крыши
Площадь вальмовой крыши	Формула для расчета площади вальмовой кровли	Чертеж для расчета площади вальмовой крыши

Как рассчитать площадь вальмовой крыши?

Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.

Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.

Расчет площади вальмовой крыши — формулы

Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.

Достоинства и недостатки шатровой кровли

Несмотря на сложность произведения расчетов и непростой монтаж, шатровая кровля отличается множеством положительных моментов. В частности, к преимуществам крыши такой формы можно отнести следующее:

Достоинств у шатровой кровельной системы действительно много, но пользователи должны знать и об имеющихся недостатках. В целом к минусам можно отнести два основных момента.

Затраты всегда играют определенную роль в планировании, но сравнивать индивидуальные цены на формы крыши сложно. Если план этажа один и тот же, седло-крыша может иметь, например, меньше жизненного пространства, чем палаточный кровельный дом из-за наклона крыши. С другой стороны, строительство палаточной крыши несколько дороже. Если крыша должна быть очень мелкой, необходимо учитывать покрытие и изоляцию. Поэтому цена зависит от многих факторов: следует учитывать, среди прочего, шаг на крыше и кровельное покрытие, возможные поверхности окон, возможный прорыв дымохода, а также другие элементы, такие как мансардные окна.

1. Сложность произведения расчетов и последующего монтажа, особенно если речь идет о многоугольном основании и скатах разного размера. Чаще всего, для составления чертежей и плана кровли рекомендуется приглашать специалистов.
2. Ограничение объема чердачного помещения в связи с одинаковой формой каждого ската. Конечно, организовать мансардный этаж вполне можно и под шатровой кровлей, однако, при этом придется значительно увеличить угол наклона кровли. Это, в свою очередь, приведет к тому, что самостоятельный монтаж будет практически не возможен, то есть придется прибегнуть к помощи профессионалов.

В остальном же шатровая крыша – это отличный вариант, который поможет сделать любое строение роскошным и эстетически привлекательным. Конечно, возможно это лишь в том случае, если стропильная система шатровой крыши будет правильно рассчитана и установлена, рекомендуем почитать: .

Возможности применения крыш палаток

Так называемая палаточная крыша в течение некоторого времени стала все более популярной в строительстве домов в Германии. Это не крыша из ткани, как следует из названия, а особая форма крыши, напоминающая палаточный павильон. Крыша палатки в Германии использовалась в основном не для строительства дома, а главным образом на башнях и церковных башнях. Однако в случае строительства жилья этот тип крыши использовался главным образом в странах Средиземноморья. С девяностых, однако, крыша палатки также стала все более популярной в Германии, в той мере, в которой здесь также вошел средиземноморский стиль.

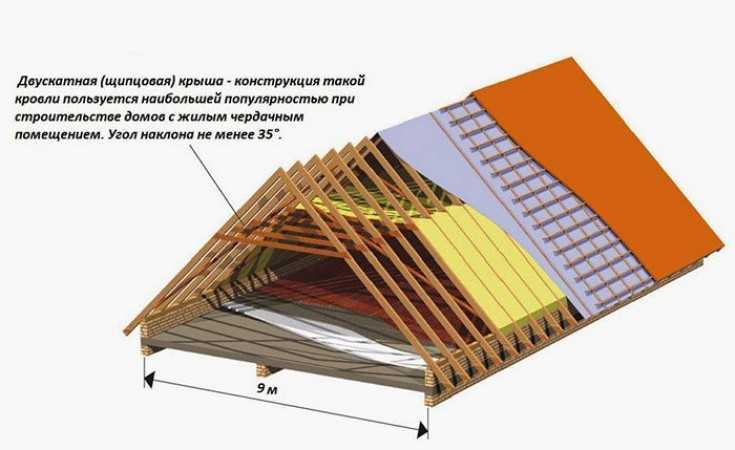

Монтаж стропильной системы

Важный этап строительства каркасного дома, как и по любой другой технологии – выбор типа и монтаж кровли. Каркасное строительство позиционируется, как быстрая стройка. Поэтому чаще всего выбирают обычную двухскатную конструкцию. При соблюдении всех норм строительства кровлю каркасного дома можно соорудить любой конфигурации и сложности, но это потребует больше времени.

Для хорошего схода снега уклон крыши должен быть более 28 градусов, но не должен превышать 50 градусов – на такую крышу в несколько раз увеличивается нагрузка ветра.

Контробрешетка крыши на каркасе домаИсточник goroddomov.ru

Для сооружения стропил берутся доски 20х5 см длиной 6 м. Из двух досок собирается первая пара стропил и устанавливается на край каркаса. Такая же пара устанавливается с противоположной стороны. Между двумя парами стропил с двух сторон натягиваются шнуры для контроля плоскости крыши. По ним выставляются остальные стропила. Шаг между ними варьируется от 60 до 80 см в зависимости от выбора утеплителя. Для укрепления применяются деревянные ригеля сечением 20х5 см. Они скрепляют пару стропил наподобие буквы «А».

Видео описание

Как изготовить стропильную систему каркасного дома, показано в видеоматериале:

Характер обрешетки зависит от выбранного кровельного материала. Это может быть мягкая черепица, профнастил или металлическая черепица. Ограничением будет вес кровельного материала. Например, использование глиняной или клинкерной черепицы не рекомендуется – большой вес создаст дополнительную нагрузку на каркас дома.

Фото каркасных домов

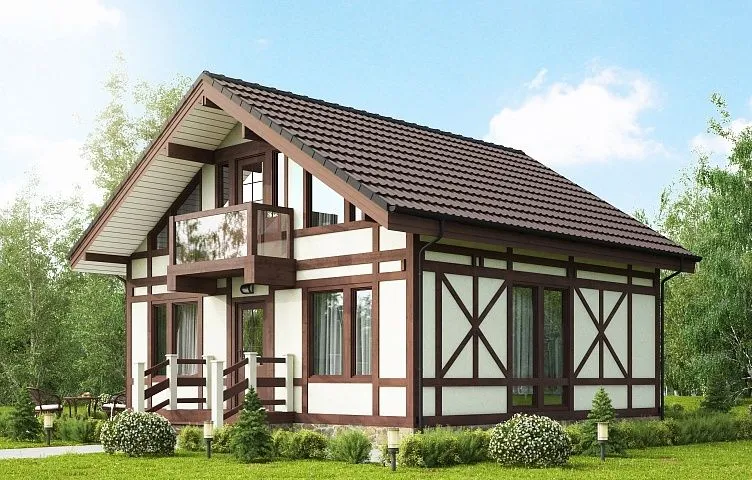

Каркасный дом с балкономИсточник vash-remontik.ru

Каркасный дом с классической немецкой внешней отделкойИсточник lesstroy.net

Оригинальный каркасный дом с маленьким уклоном крышиИсточник all-companies.ru

Каркасный дом с верандой и ломаной крышейИсточник kraust.ru

Двухэтажный каркасный дом заводской сборкиИсточник mebel-go.ru

Возведение каркасного дома в зимний периодИсточник pinterest.ca

Каркасный дом с 4-скатной комбинированной крышейИсточник cdd.su

Заключение

Каркасный дом – технология, которая только набирает популярность в отечественном домостроении. Малые сроки возведения и экономия средств являются существенными преимуществами перед другими способами постройки. Но технология постройки каркасного дома потребует неукоснительного соблюдения всех технологических процессов и этапов строительства, что позволит оценить его достоинства в полной мере.

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

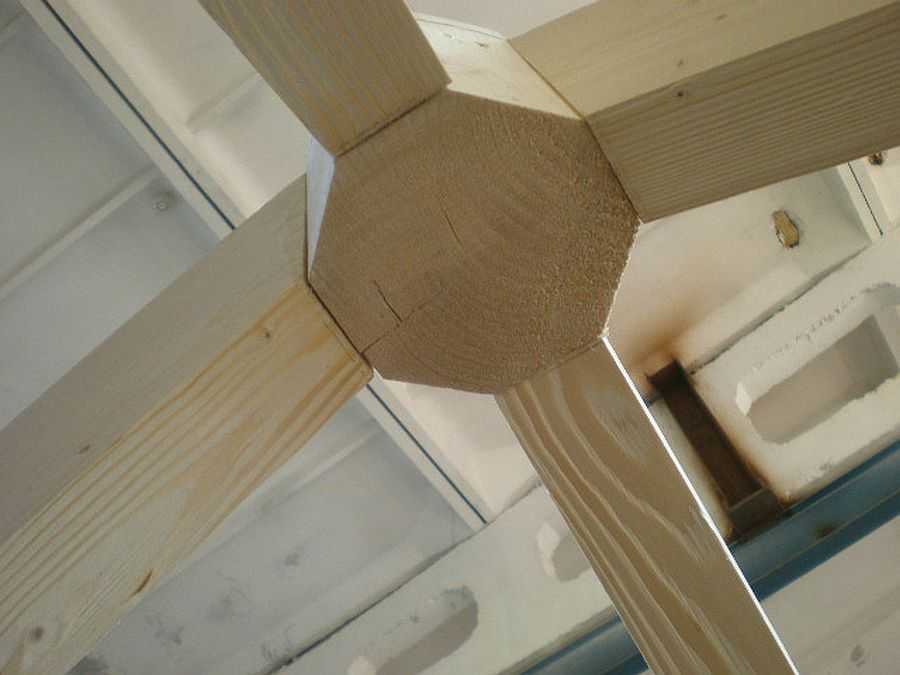

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

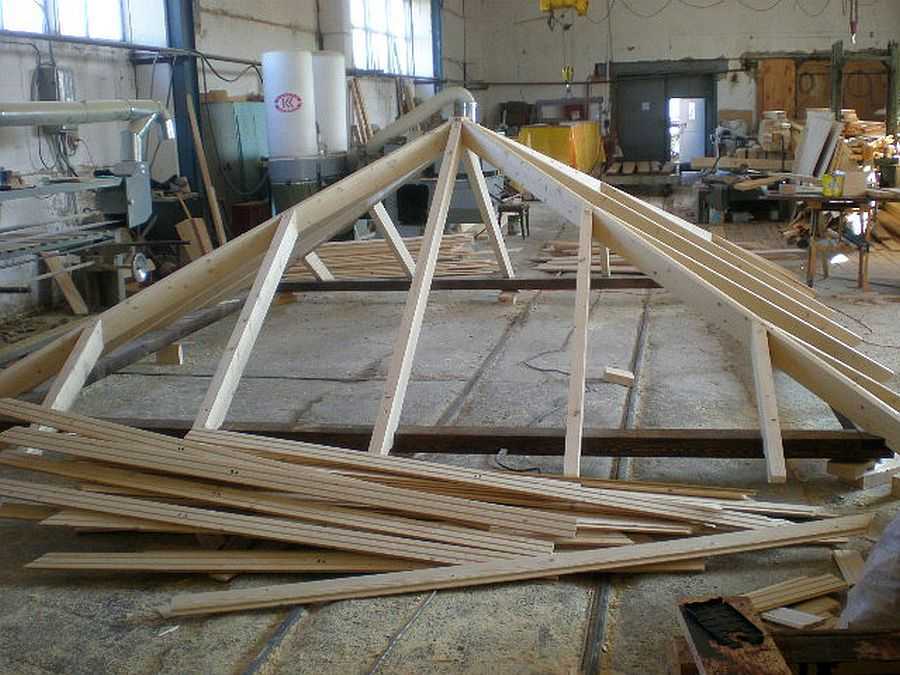

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

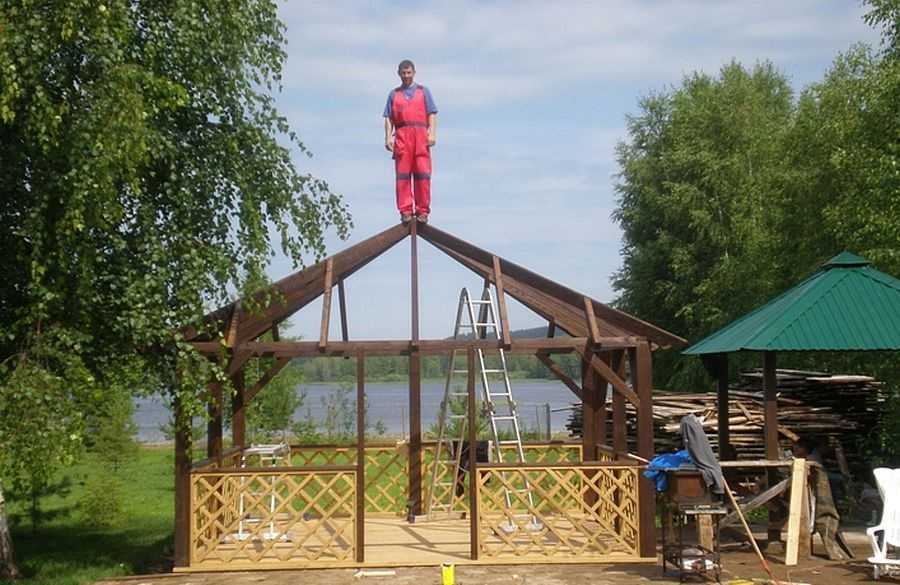

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

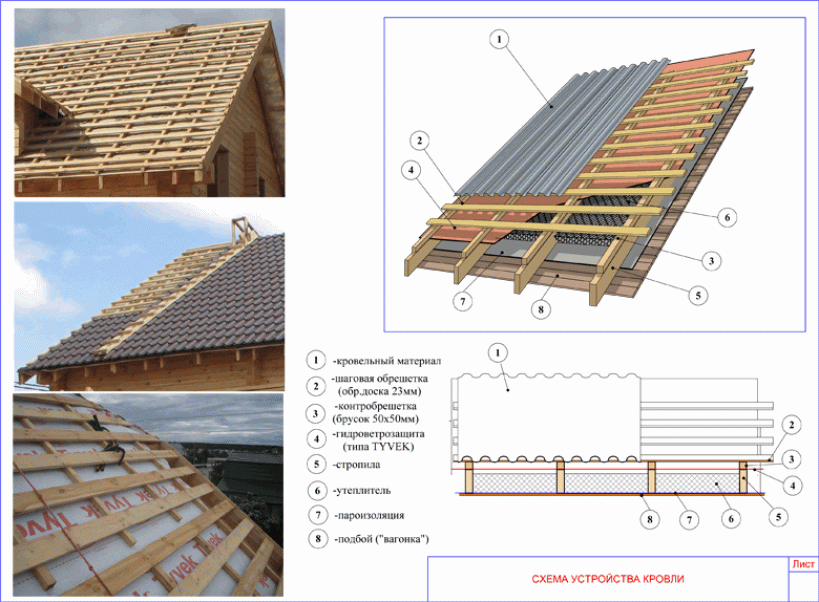

Утепление крыши

Утепление является не менее важным моментом, чем возведение самой крыши.

Есть несколько вариантов утепления: сверху и изнутри обрешетки.

Если чердачное помещение не будет использоваться в качестве жилой зоны, то можно проводить внутреннее утепление. Оно также позволит скрыть свободное пространство между стропилами.

Перым делом необходимо по всему периметру перекрыть кровлю гидроизоляционной пленкой. Поскольку стропила располагаются поверх обрешетки, то невозможно пленку натянуть полотном.

Надо следить за тем, чтобы пленка покрывала все детали конструкции. Между стропилами и обрешеткой, в углах, поверх пленки прибивают деревянные рейки. Затем к обрешетке между стропилами необходимо прибить минеральную вату. Плиты этого утеплителя должны быть уложены друг к другу впритык.

Следующим слоем является пароизоляционная пленка. Ее нижний край нужно прикрепить к стропилам. Стыки двух пленок (гидроизоляционной и пароизоляционной) должны быть наложены друг на друга и плотно закреплены при помощи строительного скотча.

Если чердачное помещение планируется использовать в качестве жилого пространства, то следует позаботиться о том, чтобы кровля была более теплой.

В этом случае пленка и утеплитель должны быть уложены поверх стропильных конструкций и обрешетки. Следует избегать использования пенополиуретановых плит, поскольку этот материал не может достаточно плотно состыковываться.

Оптимальным выбором в качестве одного слоя является минеральная вата. Надо также использовать гидроизоляционную пленку. Принцип работ по утеплению аналогичен описанному.

Надёжнее применять минеральную вату в качестве одного из слоёв и обязательно использовать гидроизоляционную плёнку. По сути, принцип утеплительных работ не слишком отличается.

Примеры расчетов

Поправочные коэффициенты в таблице дадут тем более точную возможность разметки стропил, чем для меньшего шага изменения угла в ней будут указаны данные. Либо, если есть желание обойтись совсем без таблицы и прихватить с собой калькулятор, любую длину гипотенузы – которой будет выступать наклонная доска – можно будет высчитать по теореме Пифагора из длины проекции, которая в этом случае является катетом. Иначе говоря, из формулы a2 + b2 = c2 ( где горизонтальная и вертикальная проекции – это буквы a и b) можно получить значение с.

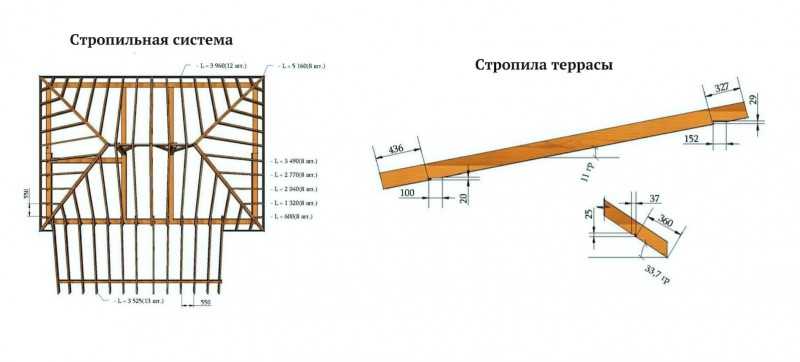

Схема стропильной системы вальмовой крыши с навесом для террасы

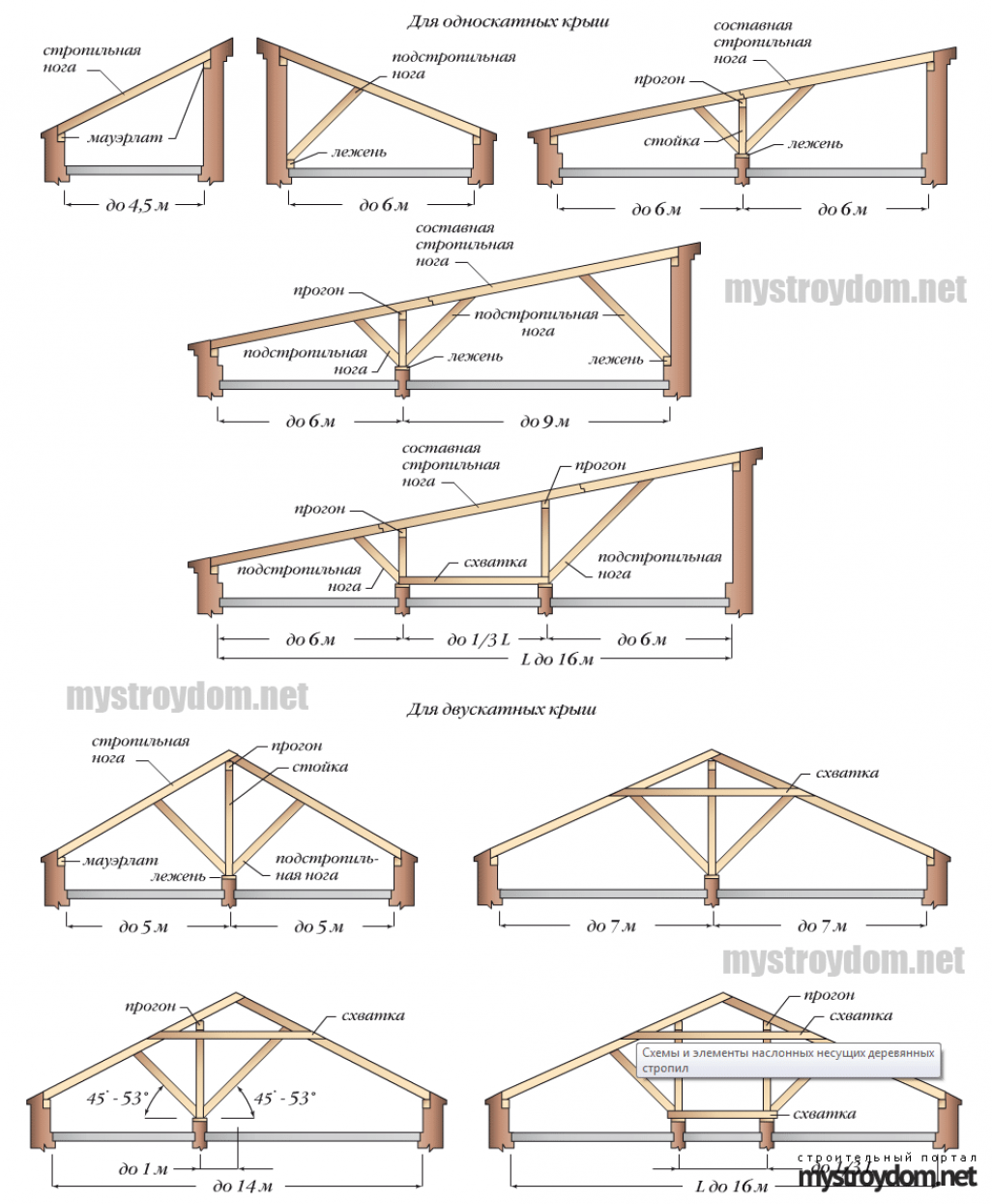

Крепление стропил

Хорошую кровлю от плохой отличает несколько параметров, одним из важнейших является надежность крепления крыши к зданию. Крепление стропильной системы может производиться к мауэрлату и без него. Рассмотрим варианты крепления стропил к мауэрлату и дополнительное их крепление к стенам дома.

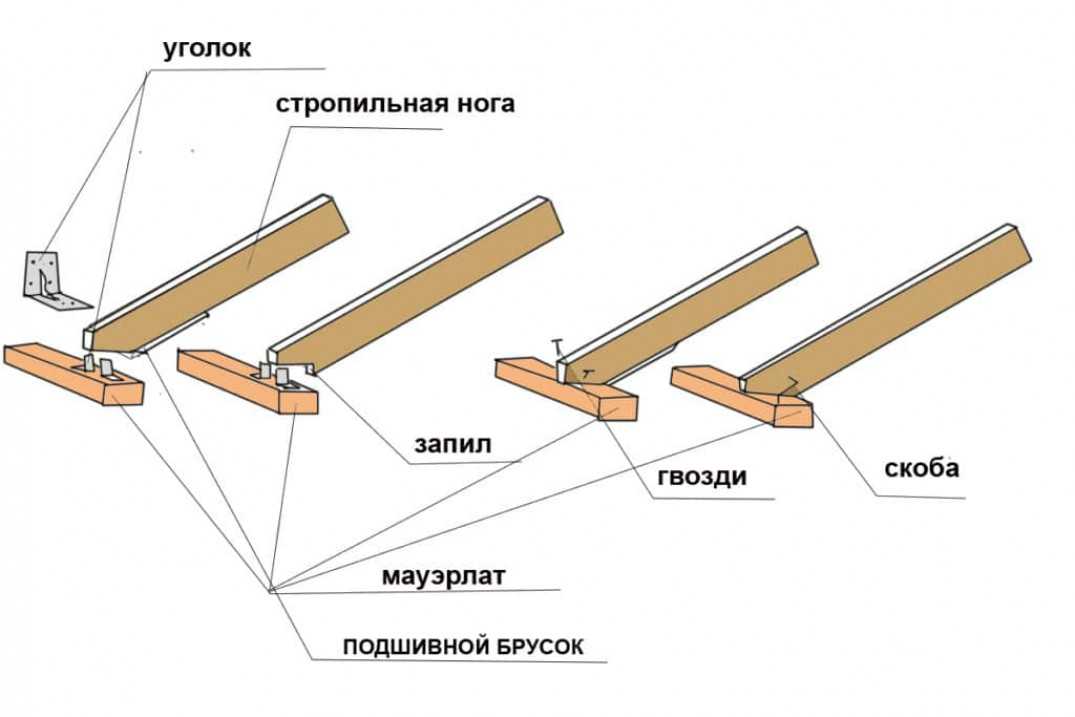

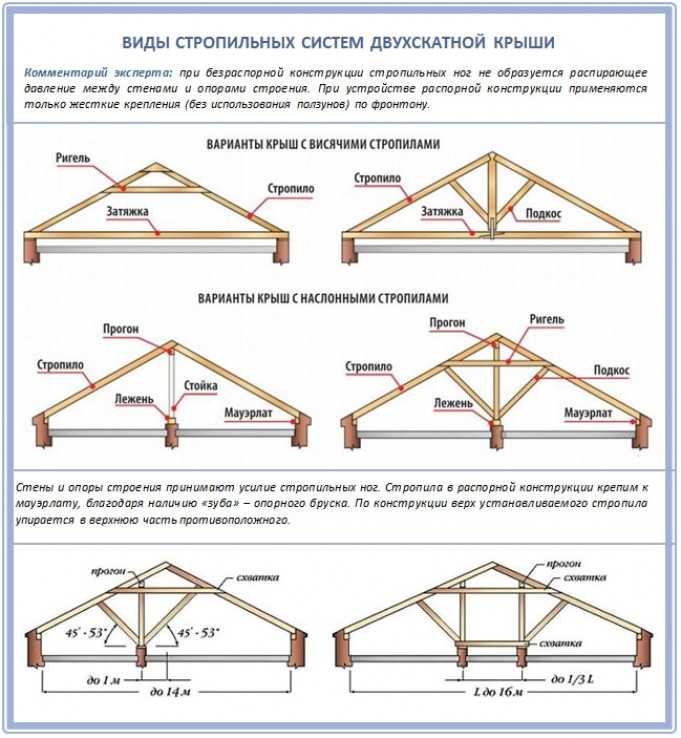

Крепление к мауэрлату

Существует несколько способов крепления несущих балок стропильной системы к обвязке здания. Для крыш деревянных домов существуют свои правила крепления. В данном случае висячие конструкции использовать нельзя. Стропила должны быть только наслонные, а крепление используется шарнирное. Это обеспечивает прочное, но относительно подвижное крепление, которое необходимо при усадке стен деревянного здания. Элементы крепления для деревянных домов продаются уже готовыми (так называемые салазки), которые обеспечивают некоторое «скольжение» конструкционных деталей без разрушения всей конструкции.

Для кирпичных или каменных домов используется жесткое крепление стропильной системы к мауэрлату. В данном случае может применяться как висячая, так и наслонная система крепления с врубкой или без нее. Для крепления с врубкой стропила подрубаются таким образом, чтобы они примыкали достаточно плотно к мауэрлату. Кобылки для выноса карниза крепятся внахлест (на 1 метр). При помощи гвоздей, саморезов или скоб осуществляется жесткая фиксация узлов конструкции. Но более надежным способом крепления считается применение металлических уголков саморезами.

Способ без врубки считается более простым. При использовании способа без врубки балки сами обеспечивают вылет каркаса, а использование кобылок не предполагается. Плотность прилегания стропил к деревянному брусу обеспечивают упорные доски, бруски, а закрепления узлов конструкции применяются металлические уголки с саморезами.

Крепление к стене

Для обеспечения прочности конструкции необходимо дополнительно закрепить стропила к стене. Для этого 4-х миллиметровая проволока, скрученная вдвое, оборачивается вокруг ноги в месте примыкания к мауэрлату и закрепляется к заранее заложенному в кладку анкеру или ершу.

Обратите внимание! Возведенные из дерева дома могут оснащаться каркасом более простым способом – на скобы. Однако этот способ крепления подходит только для деревянных домов

Материалы для выполнения работ

Современная строительная индустрия предлагает огромное количество традиционных и инновационных кровельных материалов. Чтобы понять все их разнообразие, вам необходимо подробно рассмотреть основные типы параметров. Однако вначале стоит понять, какие принципы используют при выборе определённых кровельных материалов. Выбор материала зависит от многих факторов:

1. Допустимая нагрузка на кровлю. Этот параметр зависит не только от веса самого материала, но и от массы снега, который лежит на крыше зимой.
2. Архитектурное решение для строительства кровли. Материал выбирается в зависимости от формы и конструктивных особенностей крыши. Например, черепица возможна с наклоном не менее 30−35 градусов.
3. Требования к долговечности и огнестойкости.

Современный рынок полон различных кровельных материалов. Они должны быть не только достаточно прочными. Обязательным условием является способность противостоять различным негативным атмосферным факторам.

Возведение крыши частного дома требует подготовки инструментов и материалов.

В частности, вам понадобятся:

1. Брус 100×150 для мауэрлата. Поперечное сечение балки зависит от ширины укладки кровли. При установке двускатной крыши достаточно 100 х 150 мм.
2. Доска 150х50 мм для стропил и балок. Поперечное сечение платы может быть меньше, если нагрузка низкая (в зависимости от кровельного материала). Расчёт досок для стропила производится так, чтобы можно было установить стропила со стороны крыши с шагом 80−120 см.
3. Брус 100×150 мм для стоек крыши.
4. Гидро- и пароизоляция.
5. Доска для каркаса.
6. Электропила или болгарка.
7. Кронштейны, углы, винты.

Методика проведения строительства

Рассмотрим, как правильно сделать крышу. Чтобы определить конфигурацию и размер кровли, необходимо учитывать снежную и ветровую нагрузку в существующих климатических условиях — чем меньше угол, тем лучше конструкция выдерживает нагрузки. Но небольшой угол (40 градусов или меньше) не позволяет полностью использовать чердачное пространство.

Форма и конструкция кровли спроектированы в соответствии с проектным планом: ключевые опоры системы кровли должны совпадать с линиями и точками несущих конструкций нижнего этажа. Таким образом, необходимо учитывать ширину дома, наличие в центре продольной несущей стены. Если чердак не планируется использовать в качестве полезной площади для проживания, вы можете построить надёжную крышу с многослойными стропилами. В этом случае стропила прикреплены к дорожке, которая поддерживает столбы, опирающиеся на внутреннюю опорную стенку.

Если будет принято решение о том, что двускатная крыша будет установлена собственными руками, вы должны внимательно прочитать пошаговые инструкции. Функциональные параметры крыши также зависят от правильной изоляции, характеристик и качества установки финишного покрытия.

Беседка с четырехскатной крышей

Беседка с вальмовой кровлей станет эталоном дизайнерского решения, а при условии грамотного расчёта и обустройства будет отличаться надёжностью и долговечностью эксплуатации. Собрать четырехскатную крышу будет несложно собственноручно. Такая конструкция подходит для беседки в виде прямоугольника или квадрата. Первый вариант представляет собой сборку вальмовой конструкции с двумя треугольными и таким же количеством трапециевидных скатов. Второй вариант — это шатровая вальмовая крыша, состоящая из 4 равнобедренных треугольных скатов.

Вальмовая крыша для квадратной беседки состоит из четырех одинаковых треугольных секций

Четырехскатная кровля является прекрасным выбором при строительстве беседки, поскольку она допускает применение любых кровельных покрытий, а удобная конструкция обеспечивает свободный угол обзора, её легко можно обустроить, например, в китайском стиле, добавив свесам длины и несколько изогнутых диагональных стропил.

На подготовительном этапе работы делается чертёж будущей крыши с учётом основных факторов:

• веса всех стропил и их дополнительных элементов;
• массы кровельного покрытия и гидроизоляции;
• уровня климатических нагрузок, слоя снежных масс;
• веса строителей, обслуживающих крышу;
• нагрузки от оборудования, которое планируется установить на стропильной системе.

От того, каким будет наклон скатов и какие материалы выбраны для покрытия кровли, напрямую зависят особенности установки, например, шаг расположения реек обрешётки и стропильной системы. И всё это сказывается на общем весе постройки.

Продлить срок службы деревянной беседки можно, предварительно обработав все её элементы специальными антисептическими пропитками, а также огнезащитным средством. Наносятся все эти составы достаточно просто обычной кистью или валиком.

Опорой для четырехскатной крыши беседки могут быть деревянные, кирпичные стены либо стойки опорного каркаса. Если в работе используется кирпич, то конструкция получится капитальной и потребует возведения прочного фундамента, способного выдерживать большие нагрузки. Строительство вальмовой крыши на такой беседке в целом сходно с установкой кровли на жилом доме или другом крупногабаритном строении.

Небольшие вальмовые крыши можно собирать на опорах из столбов, которые предварительно следует хорошо закрепить

Если же беседка устанавливается на деревянные столбы, то следует предварительно проверить прочность закрепления её опор, они должны стоять строго вертикально, а для жёсткости и устойчивости каркаса снизу их перевязывают перемычками. Сверху тоже монтируются перемычки, которые будут являться обвязкой под скатную конструкцию. Из-за высокой нагрузки опоры могут постепенно разойтись, поэтому рекомендуется заранее скрепить их на верхних концах с помощью диагональных перемычек, а в местах стыковки проложить деревянные или стальные накладки.

Пошаговая инструкция по установке вальмовой крыши для беседки

1. Сначала крепят коньковый брус со специальными подкосами и вертикальными опорами.

2. Далее для формирования кровельных скатов укладывают диагональные стропила. Этот этап предполагает возможность увеличения длины свесов с помощью накладных досок – «кобылок», которые удлиняют накосные стропила.

3. Затем выполняют монтаж центральных и промежуточных стропил и нарожников.

4. Для защиты деревянных элементов от воздействия влаги поверх стропил укладывают покрытие из гидроизоляционной мембраны.

5. На слой гидроизоляции монтируют обрешётку, а при необходимости оборудования дополнительной вентиляции устанавливают и контробрешётку.

6. На завершающем этапе работы крепят кровельный материал.

Шатровую крышу собирают так же, как и обычную вальмовую, исключая монтаж конькового бруса. При этом производится связка диагональных стропил в коньковый узел.

Видео: строительство беседки и барбекю своими руками

Недостаток опыта строительства кровельных конструкций может негативно сказаться на качестве будущей крыше и степени защиты всего сооружения, поэтому для выполнения подобного рода работ рекомендуется обратиться к профессиональным строительным бригадам. При правильном подходе вальмовая крыша станет прекрасной архитектурной конструкцией дома, беседки и любых других построек.

Вальмовая крыша – преимущества и недостатки

Плюсы:

минимальное сопротивление ветровой нагрузке относительно двухскатной кровли. Поскольку все скаты наклонные, ветер не создает разрушительного давления на фронтоны;

большая жесткость конструкции. Достигается за счет угловых ребер, соединяющихся возле опорной балки конька;

возможность обустройства более выступающих свесов, что обеспечивает дополнительную защиту стен дома;

эстетическая привлекательность.

Минусы:

• сложность расчета и монтажа;
• более высокая стоимость реализации проекта;
• уменьшение площади чердачного помещения (в частности в месте установки диагональных опор);
• невозможность устройства мансарды;
• естественное освещение возможно только посредством установки окон в кровельном пироге.

Поскольку недостатки не критические – четырехскатная крыша вальмового типа активно практикуется в современном строительстве частных домов.

ВЫВОДЫ

• Вальмовая кровля – одна из наиболее сложных и прочных конструкций.
• Существует несколько типов вальмовых крыш: четырехскатная вальмовая, полувальмовая, шатровая, ломаная, датская.
• Основным преимуществом вальмовой кровли является высокий уровень сопротивления ветровым и снеговым нагрузкам.
• Среди недостатков надо отметить сложность возведения и дороговизну.
• До начала работ надо сделать расчеты и разметку.
• При монтаже необходимо иметь замерную рейку.
• Стропильная система вальмовой кровли имеет свои особенности.
• Стропила должны прочно крепиться к мауэрлату.
• Правильное крепление стропил и мауэрлата – гарантия долговечности вальмовой кровли.
