Вероятные ошибки, их коды и неисправности котлов будерус (buderus)

Какие еще проблемы могут появиться в котлах Будерус?

Помимо внутренних ошибок, о которых сообщает система в виде кодов, могут появиться и другие неполадки. Рассмотрим самые распространенные.

Не включается горелка

Причины ситуации, при которых не включается горелка газового котла будерус, могут быть разные:

аварийный выключатель отопительной системы выключен;
пусковой выключатель системы управления выключен;
неисправности защитных автоматов;
сломан регулятор температуры воды в котле;
неисправность ограничителя температуры;
сработал контроль дымовых газов: AW 10 – деблокировка контроля дымовых газов, AW 50 – следует подождать 15 мин.

Исправляют проблему в зависимости от причины:

включают аварийный выключатель;
включают пусковой включатель;
проверяют работоспособность защитных автоматов, регулятора температуры, при необходимости меняют их на новые.

Агрегат должен включиться автоматически, если поступил запрос на обогрев. Необходимо проверить работоспособность системы контроля дыма – если она неисправна, нужно ее заменить.

Горелка зажигается, но быстро перемыкается на ошибку. Отсутствует искра при розжиге.

Следует проверить, есть ли звук при образовании искры:

если нет, нужно поменять запальный трансформатор;
если есть, следует поменять электрод или горелку.

Горелка стартует и переходит на неисправность

Следует проверить, открыты ли газовые запорные краны. Если нет – откройте все вентили. Нет ли воздуха в газоводе? Если он есть — выпустите его.

Горелка стартует и переключается на ошибку. Отсутствует ионизационный ток

Такая неполадка обычно происходит по следующим причинам:

перепутаны подключения N и L;
слабый контакт ионизационного потока;
замыкание на массу на ионизационном электроде;
дефект автомата горелки.

В первом случае правильно переподключите N и L. Во всех остальных вариантах – замените сломанный элемент.

Горелка зажигается и переключается на ошибку. Ток менее 1,5 мA

Данная неисправность происходит при засорении ионизационного электрода. Чтобы устранить проблему, следует зачистить данный элемент. Если это не помогло, замените горелку.

Слышны звуки кипения в котле

Причиной проблемы обычно становятся отложения накипи или малое количество теплоносителя в системе. В первом случае необходимо почистить теплообменник от засора, а во втором – устранить причину утечки жидкости.

Инструкция по эксплуатации

Эксплуатация котла не составляет особых затруднений. От пользователя не требуется выполнения никаких специальных действий, кроме текущей настройки температурного режима или перевода котла в зимний или летний режим.

Кроме того, на лето надо сливать воду из системы отопления, а в начале следующего сезона надо заполнить систему вновь. Это также выполняет пользователь, руководствуясь показаниями манометра на корпусе агрегата.

При появлении ошибки на дисплее ее надо сбросить нажатием на кнопку «ОК» и удержанием ее в этом положении, пока ошибка не исчезнет.

Это делается потому, что панель управления часто воспринимает скачки напряжения как сигналы от соответствующих датчиков самодиагностики. Если при повторном запуске она появится вновь, необходимо вызывать мастера.

Особенности эксплуатации

Фирма Buderus славится производством котлов, работающих почти на любом виде топлива. Вы найдете твердотопливные модели, которые не зависят от наличия электроэнергии. Для работы используют дрова, уголь, брикеты. Отличаются длительным периодом горения, высоким КПД.

Жидкотопливные функционируют на дизеле, газе. Твердотопливные могут работать в паре с дизельной техникой. Электрические зависимы от наличия электроэнергии. На производстве или в квартире могут устанавливаться различные по размеру и объему баки, бывают навесными (настенными), напольными. Котлы могут быть одноконтурными (только для отопления) и двухконтурными (для отопления и горячего водоснабжения).

Диапазон цен

Все двухконтурные котлы Buderus на 24 квт имеют настенный способ монтажа и соответствующие особенности конструкции.

Поэтому диапазон цен находится в пределах 35-58 тыс. руб. Самые дешевые — котлы Buderus Logamax U072-24K, модели Buderus Logamax U042-24K и Buderus Logamax U052-24K дороже и стоят 55-58 тыс.

Эта цена только на сам котел, но понадобится еще приобрести дымоход и стабилизатор питания.

ВАЖНО!

При покупке настоятельно рекомендуется сразу заключить договор гарантии и устанавливать котел силами работников сервисного центра. Это позволит значительно снизить расходы при возникновении каких-либо неполадок.

Двухконтурные газовые котлы Buderus на 24 кВт

Фирма Buderus занимается производством теплотехнического оборудования уже много лет. В настоящее время она входит в холдинг Bosh, что заметно увеличивает возможности и качество продукции.

Европейская техника имеет слишком высокую стоимость для массового российского покупателя, но это препятствие удалось существенно уменьшить, построив и запустив в г. Энгельсе завод по производству газовых котлов.

Двухконтурные модели

Это значительно увеличивает спрос и предпочтение, хотя для семей с большими потребностями в ГВС производительность двухконтурных агрегатов явно недостаточна.

ВАЖНО!
Если для обеспечения нормального уклада жизни требуется большое количество горячей воды, правильнее использовать одноконтурные модели в связке с внешним бойлером. Возможности двухконтурных агрегатов не могут устроить всех, поэтому надо заранее определится с объемами ГВС.

Выбор дымохода для газового котла

Любой настенный газовый котел нуждается в дымоходе. В зависимости от модели это может быть или традиционная дымовая труба или небольшой горизонтальный дымоход, который можно вывести наружу прямо сквозь стену дома.

Фото 4: Установка коаксиального дымохода для турбированного котла

В двухконтурных котлах с открытой камерой сгорания, процесс горения происходит при помощи воздуха из помещения в котором установлен отопительный прибор. Обычно такие модели устанавливаются в специально оборудованных котельных. Для отвода продуктов сгорания они подключаются к традиционным дымоходам для газовых котлов из керамики или нержавеющей стали.

Настенные котлы с закрытой камерой сгорания (турбированные) в своей работе используют наружный воздух. Он подается внутрь устройства по одному из каналов коаксиального дымохода. Второй канал используется для вывода в атмосферу дымовых газов. Коаксиальный дымоход очень прост в установке и подключить к нему газовый котел можно своими руками.

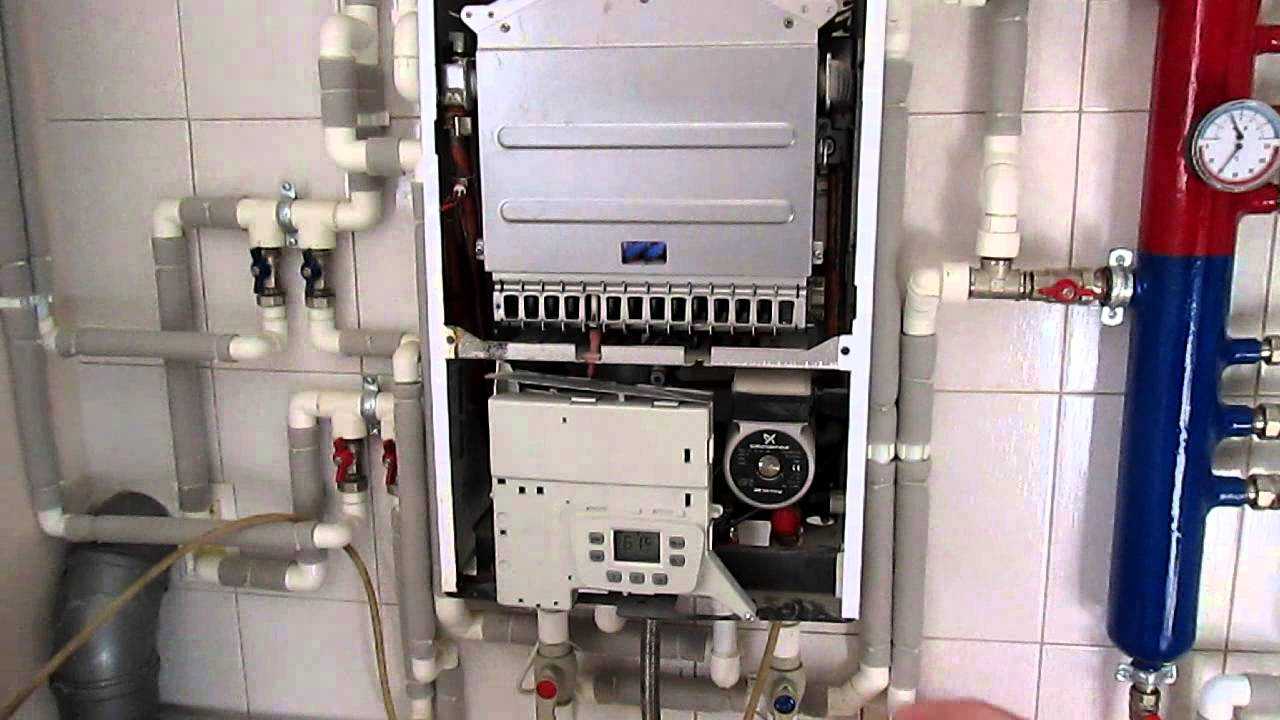

Как устроен котёл Buderus

Главная особенность — это надёжность и долговечность немецкой сборки. Потому отечественный потребитель высоко оценивает любую модель. В сети сложно обнаружить негативный отзыв.

Основные узлы котла Buderus:

Главное это газовая горелка;
Возможен битермический либо стандартный теплообменник;
Используется вентилятор для турбонаддува;
Циркуляционный насос снабжается автоматической системой для удаления воздуха;
Применяется вторичный теплообменник изготовленный из нержавеющей стали;
Используется трехходовой кран;
Встроена технология для управления функционированием вентилятора и насоса;
Используются плата управления на основе системы датчиков;
В комплект входят патрубки и трубопроводы для выполнения монтажа.

Как работает двух контурный котёл Buderus:

Для максимального нагрева сначала теплоноситель попадает в первый теплообменник;
Отправляется в дополнительный теплообменник, чтобы отдать избыток тепла для подготовки горячей воды;
Чтобы обеспечить требуемую температуру теплоносителя, на основе трёх ходового крана смешивается с холодной водой. Теперь двигается по отопительному контуру.

Работа одно контурной модели не отличается. Но не имеет дополнительную технологию нагрева горячей воды для подачи потребителю из крана.

Инструкция по подключению

Подключение котла производится после установки на выделенное место.

Настенные котлы монтируются на прочную вертикальную поверхность с достаточной несущей способностью, или на специальную опорную конструкцию — рампу. Напольные агрегаты ставят прямо на пол или на специальную демпфирующую подставку.

Присоединение коммуникаций (газ, вода, отопительный контур) производится с помощью специальных патрубков, имеющихся на внешней стороне котла. Необходимо внимательно следить за герметичностью соединений газовых труб.

Электропитание необходимо подавать через стабилизатор, все электроды должны быть присоединены в надлежащем порядке.

Заполнение котла водой производят до получения давления около 0,8 Бар.

Это необходимо для того, чтобы при нагреве теплоносителя давление не превысило предельного значения.

После этого производят включение котла и настройку температуры. Произойдет запуск горелки и начнется работа системы.

Первое подключение, настройку и пуск котла должны выполнять мастера из сервисного центра.

Устройство

Конструкция двухконтурного котла Bosch зависит от типа теплообменника. У моделей с раздельным теплообменником устройство ничем не отличается от всех современных видов газовых котлов.

Под действием циркуляционного насоса теплоноситель поступает в первичный теплообменник, объединенный с газовой горелкой, где нагревается до максимально возможной температуры.

На выходе он стразу поступает во вторичный теплообменник, где отдает некоторую часть тепловой энергии на подготовку горячей воды.

У моделей с битермическим теплообменником процесс протекает несколько иначе — и теплоноситель, и горячая вода нагреваются одновременно.

Трубопровод имеет сложную форму сечения — по внешнему трубопроводу протекает теплоноситель, а по внутреннему проходит горячая вода.

Такая конструкция позволяет уменьшить количество узлов и повысить эффективность нагрева, но усложняет ремонт и обслуживание теплообменника.

Окончательная подготовка теплоносителя происходит в трехходовом кране, где он смешивается в определенной пропорции с остывшей «обраткой». Затем теплоноситель выводится в отопительный контур.

Дымоудаление и подача воздуха в камеру сгорания выполняется с помощью вентилятора турбонаддува (для турбированных моделей). Контроль за работой всех узлов производит плата управления и система датчиков, следящих за состоянием деталей и сигнализирующих о появлении неполадок.

Линейка продукции

В линейке бренда практически отсутствуют настенные модели котлов, поэтому для системы обогрева дома потребители часто приобретают котел газовый напольный Конорд, который может быть оснащен дополнительными опциями. Напольные модели котлов производятся в четырех сериях. Все котлы производитель изготавливает из долговечной качественной стали. Для повышения устойчивости котла его поверхность обрабатывают термостойким порошком, который защищает прибор от действия высоких температур и нагрузок.

Потребителям, заинтересовавшимся таким прибором, как газовый котел Конорд инструкция по применению к которому прилагается производителем, стоит проанализировать приборы из следующих серий:

КСц-Г-S;
КСц-Г-Н;
КСц-ГВ-S;
КСц-ГВ-Н.

Серия КСц-Г-S

В этой серии можно найти хороший одноконтурный котел на отопление, который оснащен функциональным регулятором подачи газа. Итальянская автоматика, которая управляет процессом работы отечественного котла, гарантирует его безопасность, надежность и эффективность в отопительной системе дома или квартиры. Приборы из этой серии можно адаптировать для отопления зданий площадью от 80 до 300 кв.м., но для этого нужно правильно подобрать котел по мощности.

Чтобы котлы соответствовали требованиям схемы отопления, важно обращать внимание и на другие параметры. Так, рабочее давление приборов из серии КСц-Г-S составляет от 0,2 до 1,9 бар, минимальная температура нагрева теплоносителя составляет 60 градусов, а максимальная – 90 градусов

Серия КСц-Г-Н

Более функциональные котлы можно приобрести под маркировкой КСц-Г-Н. Они оснащены уникальным теплообменником цилиндрической формы, который изготовлен из качественной стали холодной катки. Такое решение позволило производителям добиться максимально эффективных показателей работы и обеспечить возможность быстрого и равномерного нагрева теплоносителя, циркулирующего в контуре. В этой серии представлены одноконтурные модели, которые можно использовать для обогрева домов площадью от 100 до 300 кв.м.

За счет повышенной надежности, котлы КСц-Г-Н могут работать в сложных условиях – они рассчитаны на использования в системах с рабочим давлением, достигающим 5 Бар. Для оптимизации процесса отопления на котлы установлена отличная термогидравлическая автоматика. Поскольку данная серия продукции более функциональна и универсальна, стоимость котлов в ней несколько дороже – минимальная цена базового устройства стартует от 16 тысяч рублей.

Серия КСц-ГВ-S

Недорогой двухконтурный газовый котел Конорд отзывы о котором обязательно стоит прочитать перед приобретением, можно найти под маркировкой КСц-ГВ-S. Модели из этой серии оснащены дополнительным контуром для обеспечения горячего водоснабжения в доме. Они работают под контролем итальянской автоматики SIT и рассчитаны на обогрев домов площадью от 120 до 300 кв.м.

Изучив на газовый котел Конорд отзывы двухконтурный агрегат приобретая, собственник решает сразу две проблемы и оснащает свой дом прибором, который поможет обогреть комнаты и дать необходимый запас горячей воды для хозяйственных нужд. Котлы довольно универсальны – их можно использовать практически в любых контурах.

Серия КСц-ГВ-Н

Среди продукции, объединенной под маркировкой КСц-ГВ-Н можно подобрать неплохой двухконтурный газовый котел Конорд технические характеристики которого представлены уникальной формой дымосборника и наличием термогидравлической автоматики.

Котлы КСц-ГВ-Н имеют уникальную систему защиты от аварийных ситуаций.

Эти модели наиболее безопасны и надежны. Они оснащаются детекторами, которые останавливают подачу газа при угрозе взрыва. Также котел может самостоятельно стабилизировать процесс работы при обнаружении краткосрочной обратной тяги. Мощность приборов в данной серии составляет от 12 до 30 кВт. Как выбрать газовый котел в квартиру можно прочитать здесь.

Российская фирма «Конорд» заработала себе хорошую и прочную репутацию на рынке, за счет выпуска надежного отопительного оборудования. Среди потребителей газовые котлы Конорд отзывы о которых носят в основном положительный характер, пользуются стабильно высоким спросом.

В линейке производителя можно подобрать котел практически для любой системы отопления – ведь мощность различных моделей составляет от 8 до 30 кВт. Корректно подобрав котел среди ассортимента продукции бренда, собственник может сделать его базовым элементом отопительной системы квартиры, загородной дачи или большого частного особняка.

Как подключить бойлер?

Для обвязки используются только фирменные комплектующие и оборудование, совместимое с нагревателями «Будерус». Чтобы облегчить подключение БКН — бойлера косвенного нагрева, в одноконтурных версиях имеются вентили. Подача и обратка подводятся в соответствии со схемой подключения, указанной в инструкции по эксплуатации. Подключить можно емкости объемом 60, 80, 100 и 120л. Причем делать это разрешается даже зимой – для подсоединения БКН нет необходимости отключать отопление.

Каким должно быть помещение?

Независимо от того, какой марки устанавливается оборудование и кто его производитель, к помещениям предъявляются одинаковые требования:

Нужна естественная вентиляция.
Минимальная высота – 2,2 м.
Площадь – от 12 м²
У дверей не должно быть порога. Зазор между дверным полотном и поверхностью пола – 1-2 см.

Для турбированных вариантов допускается уменьшение площади до 8 м².

Сколько стоит котел Buderus?

Цену немецкого оборудования для отопления газом удалось существенно снизить, благодаря размещению производственных мощностей на территории России. Для примера, настенный аппарат Logamax U072K стоит сегодня в пределах 30-35 000 рублей. Напольная модель Logano G124 WS RU – около 70 000 рублей. Такие цены и узнаваемость бренда предопределили популярность продукции «Будерус» среди российских потребителей.

Инструкция по подключению

Подключение котла Buderus производится после установки на прочную стену или специальную рампу.

Присоединяются все коммуникации:

Прямая и обратная линии отопительного контура.
Подача воды.
Газовый трубопровод.
Электропитание.

Особое внимание уделяется состоянию соединений газовых трубопроводов. Они должны быть проверены с помощью мыльного раствора на предмет обнаружения утечек

Затем подключается электропитание, через специальную розетку с заземляющим электродом.

Запуск котла происходит после заполнения системы водой. Ее наливают с помощью крана подпитки, доводя давление примерно до 0,8 Бар.

Это необходимо для того, чтобы не превысить давление при нагреве, так вода станет расширяться. После заполнения системы котел включают и устанавливают необходимую температуру теплоносителя. Произойдет запуск горелки, котел начнет работать.

При первом запуске после долгого простоя часто приходится делать несколько попыток пуска из-за воздушных пробок в системе. Когда они все будут удалены, работа агрегата будет устойчивой и ровной.

Скачать инструкция для газового котла Buderus 24 кВт.

Устройство

Конструкция двухконтурных котлов Buderus в общих чертах аналогична устройству всех современных моделей газовых агрегатов, различия только в мелких деталях. Основной элемент — газовая горелка, которая установлена в связке с медным первичным теплообменником для получения максимального эффекта.

Теплоноситель, под действием циркулярного насоса перемещающийся по системе, поступает в первичный теплообменник, где нагревается, и сразу переходит во вторичный теплообменник пластинчатого типа. Он изготовлен из нержавеющей стали. Некоторую часть тепловой энергии ОВ отдает для подготовки горячей воды.

Затем теплоноситель поступает в трехходовой кран, где получает заданную режимом работы температуру.

Для этого он частично смешивается с остывшим обратным потоком. Готовый теплоноситель выходит в отопительный контур, делает круг и вновь поступает в котел. Работа всех узлов контролируется платой управления, которая, посредством системы датчиков, постоянно следит за состоянием деталей котла и немедленно оповещает пользователя о возникновении неполадок.

ВАЖНО!

В случае опасности работа котла сразу блокируется.

Будерус ошибка 3с (мигает четвертый индикатор 80)

При возникновении такой ошибки плата управления котлом не получает сигнала с дифференциального реле давления, то есть его контакты не замыкается после запуска вентилятора. Реле давления служит для определения необходимых условий удаления продуктов сгорания.

Порядок запуска котла в работу такой:

Блок управления дает сигнал на запуск вентилятора
Вентилятор создает необходимое разряжение в выпускном трубопроводе
Дифференциальное реле регистрирует разрежение, и контакты микровыключателя замыкаются
Плата подает сигнал на открытие газового клапана и розжиг

Поэтому, для понимания проблемы, нужно определить – в какой конкретно момент котел уходит в ошибку. Если вентилятор запускается, но реле не щелкает – нудно осмотреть подводящие трубочки, возможно, там есть засор или конденсат, либо засор фактически есть в самом дымоходе.

Если вентилятор не запускается, нужно проверить, подается ли на него напряжение. Неисправность электронной платы может быть причиной, по которой вентилятор не запускается.

Если вентилятор работает, проблем с дымоходом и трубками пневмореле нет, нужно проверить само пневмореле, создав самостоятельно разряжение и проверив наличие характерного щелчка.

Постоянно замкнутые контакты реле или их размыкание в процессе работы горелки будут также расценены системой безопасности как неисправность.

На котлах будерус может быть установлен вентилятор с регулируемой частотой вращения, который управляется электроникой и снабжен датчиком.

Инструкция по подключению и настройке

Подключение котлов Bosch производится согласно инструкции для сервисных работников.

После установки котла на стену и присоединения дымохода к соответствующим патрубкам присоединяют коммуникации:

Прямая и обратная линии отопления.
Подача вода для ГВС.
Газовая труба.
Электропитание.

Подключение электропитания должно выполняться должным образом, с присоединением фазы к соответствующему электроду и обязательным наличием заземления. Это исключит постоянное появление ошибки ЕА (отсутствие пламени).

После присоединения трубопроводов и проверки герметичности систему заполняют водой, контролируя давление по манометру или сигналу дисплея.

Рабочее давление составляет 1-2 Бар, однако следует учесть, что наливается холодная вода, которая при нагреве расширится и увеличит давление, поэтому надо ограничиться при достижении значения 0,8-1 Бар.

Некоторые модели поставляются с нулевой настройкой ступени вентилятора. Надо установить более высокую ступень, иначе котел не запустится.

После этого устанавливается необходимая температура теплоносителя и горячей воды. Это автоматически вызовет запрос на запуск горелки и старт работы котла.

Рабочие регулировки производятся по достижении стабильной температуры в помещении, при изменениях внешних условий они периодически корректируются по собственным ощущениям пользователя.

Первый запуск и настройку котлов должны выполнять сотрудники сервисных организаций.

Устройство

Затем теплоноситель поступает в трехходовой кран, где получает заданную режимом работы температуру.

ВАЖНО!
В случае опасности работа котла сразу блокируется.

Схемы подключения котлов Будерус

Существуют стандартные классические схемы, проиллюстрированные в инструкциях по монтажу котлов Buderus той или иной серии. Однако, на практике почти всегда схемы претерпевают изменения для оптимизации разводки, подгонки под геометрию помещения топочной и взаимное расположение отдельных узлов отопительной системы.

Отопительные системы загородных домов хотя и схожи друг с другом, но лишь в общих чертах. Реально же сколь разнообразны площади и планировки строений, столь же различны и их отопительные системы. Отход от стандартных схем могут быть вызваны также:

подключением теплообменника нагрева бассейна,
размещением объемной буферной емкости, к которой Вы планируете подключать альтернативные источники тепла: гелиоколлекторы, твердотопливный котел или каминную топку с водяным контуром.

Усложнений схемы не избежать также при реализации схемы подключения каскадных котлов Будерус, когда система проектируется на использование нескольких газовых котлов, работающих совместно или попеременно. Современным подходом к построению таких систем является использование специальных узлов — гидравлических стрелок, обеспечивающих выравнивание температур и давления теплоносителя в нескольких подключенных к ней контуров.

Серии и модели

Напольные агрегаты реализованы в серии Logano, состоящей из 4 модельных линеек:

Logano G124WS. Одноконтурные котлы с горелкой открытого типа. Линейка состоит из 4 моделей мощностью 20, 24, 28 и 32 кВт. Теплообменник изготовлен из чугуна, имеет секционную конструкцию.
Logano G234WS. Модифицированная установка мощностью 60 кВт. Одноконтурный котел нового поколения с атмосферной горелкой, секционным чугунным теплообменником.
Logano G234X. Одноконтурные напольные котлы с увеличенной мощностью. Предлагаются 4 модели по 38, 44, 50 и 55 кВт. Имеется возможность присоединения внешних бойлеров косвенного нагрева.
Logano 334WS. Линейка напольных котлов с атмосферной горелкой, мощность единицы достигает 135 кВт. Есть возможность объединения в каскад по 2 или 4 установки с повышением общей мощности до 270 кВт. Могут использоваться в связке с внешним бойлером емкостью до 6000л.

Настенные котлы Buderus представлены серией Logamax, состоящей из трех линеек:

Logamax U 072. Линейка бюджетных агрегатов мощностью 12, 18, 24 и 35 кВт. Имеются одно- и двухконтурные модификации, с открытой и закрытой горелкой. Наиболее распространенная и востребованная группа котлов Buderus.
Logamax U 052/054. Одно- и двухконтурные модели с мощностью 24 или 28 кВт. Модели с маркировкой 054 — атмосферные, а 052 — с закрытой горелкой. Если в обозначении имеется буква «К», значит, котел двухконтурный (комбинированный).
Logamax U 042/044. Двухконтурные котлы с битермическим теплообменником из меди. Имеются модели с открытой (044) и закрытой (042) горелкой. Мощность составляет 24 кВт.

Все модели оснащены системой самодиагностики и современными средствами контроля. Могут быть подключены к раздельному или коаксиальному дымоходу (по выбору пользователя).
