Настройка котлов protherm

Введение

Текст

Вы стали владельцем прямоточного электрического котла, предназначенного для систем центрального отопления, с возможностью регулирования теплового комфорта. Мы надеемся, что электрический котел Скат будет служить Вам долго и надежно. При его установке и обслуживании необходимо соблюдать определенные правила. Поэтому просим Вас внимательно ознакомиться с содержанием настоящего руководства по обслуживанию и при работе с котлом действовать согласно приведенным в нем рекомендациям и инструкциям. Мы верим, что электрический котел СКАТ поможет Вам создать у себя дома приятную атмосферу и оптимальный тепловой комфорт

Обратите, пожалуйста, внимание на следующие основные моменты:

Котел вместе с сопутствующим оборудованием должен быть установлен и использован в соответствии с проектной документацией, соответствующими действующими законами и техническими нормами, а также инструкциями изготовителя.

2. Котел должен быть установлен только в

специально предназначенных для этого помещениях.

3. Введение котла в эксплуатацию после его

установки может проводить только

аттестованный фирмой Protherm специалист специализированной организации.

Котел соответствует требованиям стандартов и нормативных документов, действующих на территории Российской Федерации, что подтверждается Сертификатом Соответствия, выданным уполномоченным органом, Разрешением на применение от Федеральной службы по экологическому, технологическому и атомному надзору.

В случае возникновения каких-либо неисправностей обращайтесь только в специализированную сервисную организацию – непрофессиональное

Введение

вмешательство может повлиять на гарантию оборудования.

Сотрудник сервисной организации, вводящий котел в эксплуатацию, обязан ознакомить пользователя с техникой безопасности при обслуживании оборудования и управлением работой котла; операциями, которые пользователь имеет право производить самостоятельно и операциями, проводить которые имеет право только квалифицированный специалист сервисной организации. Если указанная сервисная организация является одновременно и поставщиком котла, она обязана обеспечить сохранность оригинальной упаковки котла на случай его возможной транспортировки.

7. Проверьте целостность и комплектность

поставки.

8. Убедитесь, что поставленный вам тип

котла по своим входным параметрам (указаны на заводском шильдике), подходит для работы в данном регионе. Под входными параметрами понимают: напряжение электрической сети.

9. В случае, когда у Вас нет определенной

уверенности в правильности производимых Вами действий по обслуживанию котла, найдите и внимательно изучите соответствующие указания и рекомендации, содержащиеся в настоящем руководстве по обслуживанию, и действуйте исключительно в соответствии с ними.

10.

Не устраняйте и не повреждайте обозначения или надписи на котле.

Оригинальную упаковку котла, на случай его возможной транспортировки, сохраняйте нетронутой до тех пор, пока котел не будет запущен в эксплуатацию.

11.

Для ремонта пользуйтесь только оригинальными запасными частями. Запрещается вмешательство во внутреннее устройство котла и внесение в его конструкцию каких-либо изменений.

12.

В случае длительной остановки котла рекомендуется опорожнить его и отключить от электрической сети. Данная рекомендация дается с учетом общих

Подключение комнатного термостата

Комнатный термостат позволяет более точно настраивать микроклимат в помещении. Его датчик проверяет температуру воздуха, что дает более верные результаты, чем проверка температуры ОВ, которую производит электроника котла.

Использование комнатного термостата позволяет отключать котел при достижении заданных значений, когда собственные датчики аппарата еще не готовы давать команду на прекращение нагрева.

Термостат включается в специальный разрыв платы управления, контакты которого по умолчанию замкнуты перемычкой.

Для подключения котел отключают, открывают крышку и удаляют перемычку. Затем в нужном порядке присоединяют комнатный термостат и производят пробное включение.

Если устройство работает нормально, крышку закрывают и переходят к дальнейшей эксплуатации котла с дополнительным приспособлением. Если обнаружились неполадки, их немедленно устраняют.

ВАЖНО!

Подробная инструкция по подключению комнатного термостата имеется как на самом устройстве, так и в инструкции пользователя к котлу. Действовать наугад ни в коем случае нельзя.

Причины, по которым котел не включается

Если отопительное оборудование не загорается совсем, причинами бывают такие факторы:

вышла из строя система розжига;
прекращена подача газа или закрыт кран на трубе, его подающей;
слишком низкое или высокое давление газа внутри трубы;
засорилась форсунка горелки.

Если загорается не с первого раза

Поломки газового отопительного агрегата, в случае которых они загораются не срезу вызывают разные факторы. Внешние:

слишком низкий уровень давления газа в магистральном трубопроводе;
проблема с функционированием дымохода;
колебания напряжения;
сквозняк или низкая температура внутри здания, где стоит котел.

К внутренним относят выход из строя электроники, насоса, теплообменника.

Если агрегат гаснет, а потом не сразу загорается, причиной такого явления может быть нарушение вентиляции в комнате. Такое часто случается у отопительных приборов «Протерм», «Навьен» и др., у которых камера сгорания открыта. Они берут воздух для горения из комнаты.

Другие неисправности

При падении давления в магистрали двухконтурные приборы «АОГВ» или «Вайлант», например, отключаются. Такое бывает и при колебаниях подачи топлива. При неправильной регулировке запальника, срабатывает защита, котел прекращает работу.

Для определения других неисправностей требуется знание устройства прибора, который требует ремонта. У каждой модели бывают свои отличительные особенности. Но чаще у всех марок ломаются узлы, датчики или циркуляционные насосы. Если такой насос вышел из строя, то горелка не включится, и котел не сможет работать на подачу горячей воды и отопления. Бывает, что насос гудит, но работы нет. Вполне возможно, он заклинен.

Иногда во всем доме слышно, как громко и натужно работает котел. Это чаще вызвано большим количеством накипи в теплообменнике. Этот фактор нередко приводит к перегреванию теплообменника.

Свист могут также издавать форсунки. Происходит это при зажигании котла. Свист сигнализирует о присутствии воздуха в газопроводе. Для ликвидации свиста достаточно сбросить воздух.

При попадании воды или конденсата на основную плату происходят неисправимые поломки внутри нее. Если причиной стала влага, на плате видны разводы.

Внимание! Для продолжительной службы газового оборудования, плата должна быть защищена от протеканий воды и попадания внутрь пара

Особенности

Газовый котел «Рысь» от Протерм – это поистине революционная конструкторская разработка, укомплектованная газовым клапаном, который агрегирован шаговым двигателем. Работу двигателя контролирует встроенный микропроцессор. Именно он отвечает за плавность модуляции мощности отопительного агрегата. Заметим, что перед зажиганием горелки блок управления анализирует состояние встроенного клапана.

«Протерм Рысь» — это навесной агрегат, который устанавливается на стене. Он имеет встроенную функцию ЭКО, суть которой заключается в выборе оптимального режима работы оборудования для обеспечения качественного нагрева теплоносителя. Режим «ЭКО», фактически, является режимом максимальной экономии топлива без потерь в комфорте.

Данный отопитель способен функционировать в автоматическом режиме с минимальным вмешательством человека в работу. Аппарат в состоянии безопасно работать на протяжении всего отопительного сезона. При этом пользователю необходимо будет лишь корректировать температурный режим.

Газовый котел Рысь автоматически остановится, если вдруг возникнет нетипичное состояние системы. Речь идет о падении давления в системе водо- или газоснабжения, а также о перегреве или замерзании теплоносителя. В каждом из этих случаев техника среагирует моментально.

«Протерм Рысь» котлы могут похвастаться очень удобной панелью, которая отличается эргономичностью и простотой. Инженеры-разработчики предусмотрели три регулятора, с помощью которых можно оперативно настроить работу аппарата в нужном режиме. «Рысь» укомплектован ЖК-дисплеем, который позволяет в удобном формате получить любую информацию о работе котла и настроить его должным образом.

Регулятор управления температурой теплоносителя в системе отопления можно установить в режим «Лето». После этого котел перестанет нагревать теплоноситель и направит все ресурсы на нагрев воды в контуре ГВС.

Диапазон цен

Цены на разные модели котлов Protherm Медведь находятся в диапазоне 60-90 тыс. руб., в зависимости от конкретной модели и уровня мощности. Ассортимент весьма широк, можно подобрать вариант для любых условий и величины помещения.

При выборе надо давать небольшой запас мощности — если котел рассчитан на 200 м2, надо его использовать в помещениях примерно 150-170 м2. Это гарантированно поможет подобрать модель с достаточными возможностями, которая полностью решить свои задачи.

ВАЖНО!
Покупка котла потребует дополнительных расходов на оформление гарантийного договора, дымохода и прочих необходимых приспособлений. Это надо учитывать заранее, чтобы приготовить нужную сумму.

Газовые котлы Protherm Рысь

Котлы Protherm Рысь представляют собой установки нового поколения. До недавнего времени они имели конвекционный тип конструкции, но теперь они выпускаются только в конденсационном варианте.

Это двухконтурные модели, способные одновременно обеспечивать жилище и отоплением, и горячей водой. Особенностью этого типа конструкции является использование дополнительного нагрева с помощью тепла, полученного при конденсировании водяного пара, присутствующего в отработанных газах.

Все котлы «кошачьих» серий предназначены для настенного монтажа, поэтому отличаются компактностью, относительно малым весом, привлекательным внешним видом. Установки проходят строгий контроль качества, тестирование состоит из проверки по 300 параметрам.

Разработаны две линейки котлов Рысь:

Одноконтурные, мощностью 24, 25 и 30 кВт.
Двухконтурные модели мощностью 18/25 и 25/30 кВт (на каждый контур свое значение).

Существуют также различия по типу теплообменника:

Второй вариант позволяет значительно снизить вес и объем узла, но несколько усложняет процесс промывки. Выбирая установку с битермическим теплообменником, надо сразу же озаботиться подключением фильтра или умягчителя воды.

Высокоэффективный котел

Конденсационные газовые котлы показывают наиболее высокие показатели производительности при нагрузке в 30% или же при работе в режиме теплых полов — 50/30°С. Если учесть, что нагрузка растет лишь при температуре за окном более -20°С, что бывает всего несколько месяцев в году, а в некоторых регионах лишь несколько дней, то котел практически всегда работает в конденсационном режиме.

КПД при различных условиях эксплуатации

Условия	Показатель КПД
Стандартная температура подачи/обратки — 80/60°С для радиаторного отопления	98.2%
Температура при подачи и обратки при обогреве с помощью теплых полов 50/30°С	104%
В режиме частичной нагрузки — 30% мощности, 40/30 °С	108,5%

Газовые котлы Protherm Рысь

ВАЖНО!
Масса котла Рысь значительно снижена из-за использования литого теплообменника из сплава алюминия и кремния. При высоких эксплуатационных качествах, этот узел почти вдвое легче традиционных конструкций из меди или нержавеющей стали

Кроме того, этот сплав устойчив к появлению известковых отложений и позволяет увеличить временной интервал между очистками котла до 5 лет. При этом, ежегодное ТО необходимо проводить в любом случае.

Основные ошибки и неисправности в газовых котлах Protherm

Все возможные проблемы постоянно мониторят датчики системы самодиагностики. Это группа терморезисторов и прочих элементов, срабатывающих при изменении заданного режима работы.

Сигнал с датчика проходит на электронную плату управления, которая тут же дает оповещение на дисплей. Появляется буквенно-числовой код, например F 01 или F 28.

Каждое сочетание обозначает ту или иную ошибку, т. е. отказ или выход из строя соответствующего узла агрегата.

ВАЖНО!
Полный перечень ошибок, достаточно длинный, изложен в инструкции, которую рекомендуется держать под рукой для оперативного определения проблемного узла.

Работа газового котла целиком построена на использовании горелки. Это основной и наиболее ответственный узел аппарата, поскольку именно горелка выполняет главную задачу и является источником максимальной опасности.

Это определяет степень контроля за ее работой со стороны автоматики котла. Кроме этого, повышенному вниманию подвергается состояние отопительного контура (наличие и давление воды), система дымоудаления.

Система самоконтроля котлов Protherm включает в свой перечень несколько десятков позиций, большинство из которых определяют состояние газовой аппаратуры и системы дымоотведения как направлений повышенной опасности. Однако, не оставлены без внимания и менее важные элементы.

Инструкция по подключению и запуску

После доставки котла выполняется его монтаж на стену в отведенном месте. Нельзя навешивать котел на поверхности. Обшитые гипсокартоном или на тонкие перегородки.

После установки производится подключение трубопроводов:

Подача газа.
Подача холодной воды.
Прямая и обратная линии отопительного контура.

Подключение электропитания необходимо производить с помощью спецрозетки, не позволяющей перепутать ноли и фазу при включении (котлы Рысь чувствительны к фазировке питания и не запускаются, если перепутать электроды).

Заполнение водой производится при открытом кране подпитки. Сверяясь с показаниями дисплея, систему наполняют до получения необходимого значения (около 1,5 Бар).

Затем необходимо спустить воздух из радиаторов и самого котла, после чего начинают поворачивать рукоятку настройки температуры до тех пор, пока на дисплее не исчезнет величина давления и не появится температура ОВ. С этого момента котел начнет функционировать.

ВАЖНО!
Первый запуск, настройка и монтаж котла должны быть произведены техниками из сервисного центра, иначе возможны ошибки. Это обязательное условие гарантийного договора, который перестанет действовать, если установка выполнена самостоятельно.

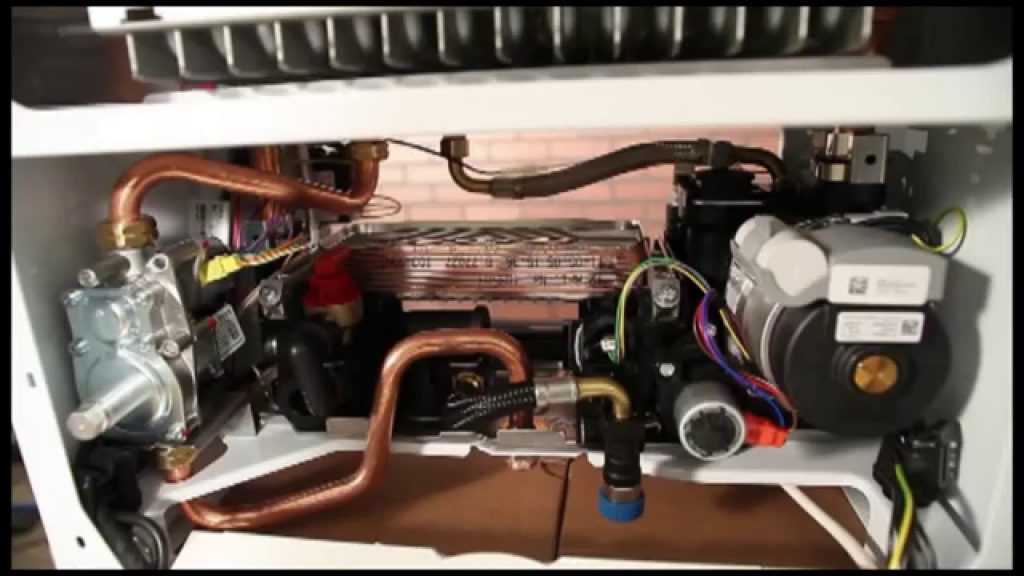

Устройство

Конструкция напольных котлов серии Медведь практически не отличается от общего устройства напольных современных моделей газового теплотехнического оборудования.

Основными узлами котлов являются:

Чугунный секционный теплообменник.
Газовая горелка открытого или закрытого типа.
Гидравлическая группа, состоящая из узла смешивания (трехходового крана), подающего и выводного трубопроводов, крана подпитки и клапана сброса.
Газовый клапан.
Циркуляционный насос.
Вентилятор турбонаддува.
Система дымоудаления принудительного или естественного типа.
Патрубки для присоединения прямой или обратной линии теплового контура, трубопровод подпитки, подача газа.
Электронная плата управления с панелью и дисплеем, система датчиков самоконтроля.

Теплоноситель поступает в котел под действием цируляционного насоса или самотеком. Газовая горелка нагревает ОВ в теплообменнике, после чего она выходит в узел смешивания и в заданной пропорции перемешивается с более холодной обраткой, приобретая нужную по условиям режима температуру.

Отработанные газы выводятся естественным способом, или с помощью вентилятора турбонаддува.

Все детали находятся под контролем системы датчиков, немедленно сигнализирующих о возникновении технических проблем.

Технические характеристики

Основные технические характеристики, для удобства сравнения и ускорения поиска нужной информации, сведены в Таблицу 1.

Модель	Пантера	Ягуар	Гепард	Тигр	Рысь
Характеристика	25 KOV, 25 KTV, 30 KTV	11 JTV, 24 JTV	11 MOV, 11MTV, 23 MOV, 23 MTV	12 KOZ, 12 KTZ, 24 KOZ, 24 KTZ	18/25 MKV 25/30 MKV
Камера сгорания	Т–закрытая О–открытая	закрытая	Т–закрытая О–открытая	Т–закрытая О–открытая	закрытая
Температура ОВ, °C	35-85	30-85	30-83	45-85	30-85
Температура ГВС, °C	38-60	30-64	38-65	40-60	30-64
Расширительный бак ОВ, л	7,0	7,0	5,0	8,0	8,0
Расширительный

бак ГВС, л

—
—
—
2,0
5,0
Производительность ГВС, л/мин
до 17,0
до 10,7
до 11
до 12,6
до 14,2

Расход природного газа кг/час
2,84 – 3,44
—
2,73
1,41 – 2,84
—

Расход сжиженного газа, кг/час
2,08 – 3,21
—
1,9
0,91 – 2,08
—

Расход природного газа ГВС куб.м/час
—
2,73
—
—
1,39-3,08

Расход сжиженного газа ГВС, кг/час
—
1,02
—
—
1,02-2,26

Расход природного газа ОВ куб.м/час
—
1,39 2,73
—
—
—

Расход сжиженного газа ОВ, кг/час
—
0,55 1,02
—
—
—

Накопительный бак, л
—
—
—
45
—

Вес, кг
34 – 41
29 – 30
31 – 34
70 – 71
35 – 36

Размеры, мм
800х338*440
700х280х410
740х310х410
900х410х570
700x280x390

Цена, тыс. руб.
45 – 53
27 — 32
34 – 39
50 – 130
54 – 56

Сокращения: ОВ – отопительная вода, ГВС – горячее водоснабжение.

Расшифровка кода в названии модели:

двузначная цифра соответствует номинальной потребляемой мощности в кВт;
первая буква – в сочетании с третьей обозначает модель;
вторая буква – тип камеры сгорания: О – открытая, К, Т – закрытая;
третья буква – тип котла: V, Z –двухконтурный, О – одноконтурный.

Кроме указанных в таблице параметров, все настенные двухконтурные котлы обладают еще рядом характеристик. В частности, они имеют следующие системы защиты:

предохранительный клапан для сброса теплоносителя при повышении давления в системе;
защиту циркуляционного насоса от заклинивания;
защиту водопроводных труб от перемерзания;
газ-контроль – прекращает подачу газа в горелку, если пламя вдруг погаснет;
воздухоотвод – избавление системы отопления от попавшего воздуха;
защита котла от перегрева с помощью термостата.

Электронная система управления газовыми котлами выполняет следующие функции:

управление с помощью микропроцессора;
автоматический контроль работы агрегата;
контроль состояния устройства;
регулирование температуры воздуха в помещениях;
вывод на дисплей текущих показаний температуры и кодов неисправностей.

Виды

Газовые котлы Protherm выпускаются в разных конструкционных и модельных вариантах и могут быть поделены на несколько групп, имеющих определенные признаки.

Например, по типу монтажа котлы бывают:

Настенные (навесные).
Напольные.

По количеству контуров:

Одноконтурные (производят только нагрев теплоносителя для системы отопления).
Двухконтурные (обеспечивают помещение горячей водой параллельно с подготовкой теплоносителя).

Кроме этого, они различаются по способу нагрева:

Конвекционные. Передача тепла производится только в теплообменнике, нагреваемом в пламени газовой горелки.
Конденсационные. Производится предварительный нагрев в конденсационной камере, где производится осажэдение водяного пара из выводимого дыма и отработанных газов.

По типу камеры сгорания:

Атмосферная или открытая. Горение и вывод дыма происходят при помощи естественной тяги.
Турбированная или закрытая. Для правильного протекания процесса используется вентилятор, подающий поток воздуха в горелку и обеспечивающий вывод дыма.

ОБРАТИТЕ ВНИМАНИЕ!

Такое обилие вариантов создает чрезвычайно богатый ассортимент, позволяющий выбрать подходящий образец для любых условий и потребностей.

Особенности электрокотлов Протерм

Устанавливая в своем домовладении такой электрический агрегат, вы делаете отличный выбор. Чем покупать оборудование от сомнительных брендов, лучше немного переплатить и взять действительно стоящую вещь от известного производителя – от качества используемого котла зависит работоспособность всей системы. Тем более что компания Protherm обладает большим опытом в области выпуска электрического отопительного оборудования.

Существует только один модельный ряд — Скат.

Обогрев жилья, не подключенного к газовым магистралям, это всегда большая проблема. Существующие на рынке электрические котлы обладают либо высокой стоимостью, либо не могут похвастаться достаточным функционалом

В этом случае всегда обращаешь внимание на малогабаритные и аккуратные газовые модели, работающие в автоматическом режиме и не загромождающие пространство. Компания Protherm готова предложить владельцам загородного жилья аналогичные решения, но работающие от электрической сети

Электрические котлы Protherm – это уникальное решение, обладающее должной экономичностью. Они устанавливаются как в жилых, так и в нежилых здания, исправно генерируя тепло. Представлены единым модельным рядом под названием Скат – на выбор покупателей имеются образцы с тепловой мощностью от 6 до 28 кВт. Благодаря этому могут обогревать помещения площадью до 280 кв. м.

Чем хороши?

Простое одноконтурное исполнение – если вы любите простое и надежное оборудование, вам обязательно понравится продукция указанного бренда;
Широкий диапазон мощности – есть возможность выбрать аппарат, подходящий по мощности и по своей цене;
Высокий КПД – эффективность, по словам производителя, составляет 99,5%. Это означает, что практически вся затраченная электроэнергия превращается в тепло, без существенных потерь;
Абсолютно бесшумная работа – даже если оборудование будет стоять в спальне, оно не помешает как следует выспаться;
Наличие точной регулировки температуры – создайте в своем доме комфортную и уютную атмосферу;
Наличие универсальных моделей – они могут работать от однофазных и трехфазных сетей с напряжением 220 или 380 В;
Легкий монтаж – вы сможете справиться с установкой самостоятельно, не прибегая к помощи специалистов.

Стоимость оборудования может показаться высокой, но Protherm всегда отвечает за качество своей продукции.
