Baxi eco four 24 f - газовый настенный котел 24 квт

Действия перед запуском котла

Все котлы имеют гарантийное обслуживание. При нарушении требований, указанных в инструкции, гарантия утрачивает силу. Перечень всех сервисных центров также указан в инструкции.

Обязательно первый пуск котла Baxi Eco Four 24F должен проводить специалист из центра сервисного обслуживания.

Предварительно он проверяет:

Соответствие электросети, водяной линии и газоснабжения данным, указанным в паспорте.
Соответствие установки котла действующим нормам UNI-CIG 7129 и 7131, закону от 9 января 1991 г. № 10 и местным правилам. Выписка из них приведена в одной из частей инструкции для котла.
Точное подсоединение к электрической сети и наличие заземления.

Достоинства и недостатки модели

К достоинствам модели Baxi Eco 4S 24 F принято относить:

Высокое качество агрегатов, соответствующее всем необходимым европейским и российским нормативам.
Экологически чистое оборудование.
Способность одновременного обогрева и подачи ГВС в жилище.
Полностью автоматический режим работы, простота и доступность управления работой котла.
Наличие систем самодиагностики и защиты котла от различных нежелательных факторов.
Практически бесшумная работа, не нарушающая покой жильцов дома в ночное время.

Недостатками котлов этой серии считаются:

Относительно высокая цена как самих котлов, итак и запасных частей к ним.
Необходимость регулярного платного обслуживания.
Зависимость от параметров электропитания, требующая использования стабилизатора.
Необходимость в применении фильтров или умягчителей воды.

ВАЖНО!
И достоинства, и недостатки котлов Baxi Eco 4S 24 F свойственны большинству газовых агрегатов подобного уровня и могут быть отнесены к особенностям конструкции или сборки.

Диапазон цен

Двухконтурные котлы фирмы Baxi (Бакси) — это обширная группа серий и моделей отопительных агрегатов. Среди них встречаются установки разной мощности, степени сложности и комплектации. Нижний порядок цен находится на уровне 30 тыс.руб., а верхний предел приближается к 100 тыс руб.

Стоимость самого агрегата увеличивается еще из-за дополнительных устройств — стабилизатора, водяных фильтров или умягчителей, дымохода, гарантийного соглашения, доставки и прочих накладных расходов.

ОБРАТИТЕ ВНИМАНИЕ!

Попытки сэкономить путем отказа от каких-либо дополнительных устройств или гарантийного обслуживания способны привести к потере котла.

Технические и функциональные возможности

Котел baxi main four 24 представляет собой полноценное компактное газовое отопительное оборудование размерами 730x400x299 мм и весом 31 кг. Он имеет новую удобную цифровую панель управления, где расположен широкий жидкокристаллический дисплей, кнопки для проведения регулировки и легкой настройки режимов работы. Ясные и простые символы дают возможность показать все неисправности газовой, гидравлической и автоматической систем. Что же представляют собой эти системы? Рассмотрим их основные характеристики.

Газовая система

Устройство подсоединено

Газовая система котлов baxi main four 24 может функционировать на природном или на сжиженном газе. Адаптированная к современным капризам подачи газа в наших распределительных магистралях, она обеспечивает устойчивые эксплуатационные показатели даже при минимальном входящем давлении природного газа в 20 мбар.

Котлы обустроены запатентованной системой, которая обеспечивает регулирование подачи воздуха. В рабочих режимах отопления и горячего водоснабжения они снабжены опциями постоянной электронной модуляции пламени и плавного электроподжига.

Гидравлическая система

Надежную и простую работу гидравлической системы котла baxi main обеспечивает четкое взаимодействие между собой:

биметрических теплообменников;
энергосберегающего циркуляционного насоса;
манометра;
постциркуляционного насоса;
автоматического байпаса;
входного фильтра холодной воды.

Система работоспособна при минимальном давлении воды в контуре 0,15 бар и максимальном – 8 бар.

Температурный контроль

Значение символов на дисплее

Контроль температуры в газовых котлах baxi main four 24 проводится в двух различных диапазонах.

Для отопительной системы, в том числе «теплый пол» от +35 до +80 градусов.
Для системы горячего водоснабжения от +35 до +45 градусов.

Вся цифровая индикация котлов выводится на дисплей. Регулировку и поддержание параметров температур в двух контурах обеспечивают накладные температурные датчики типа NTC. В систему встроены:

комнатный термостат;
погодозависимая автоматика;
программируемый таймер.

Инструкция по применению

Baxi ECO Four 24 F, инструкция по использованию которого обязательно должна быть изучена вами после приобретения товаров, подключается только лишь после подготовки к установке. Для этого нужно проверить, что котел настроен на работу с определенным типом газа. В дымоходе должна быть обеспечена достаточная тяга, в нем не должно быть сужений. Если осуществлялось присоединение патрубка дымоотвода к имеющемуся дымоходу, следует проверить, чтобы дымоход был очищен, ведь при работе котла частицы сажи могут отсоединиться от стенок дымохода и перекрыть выход продуктов сгорания, создав опасную ситуацию. Котел Baxi ECO Four 24 F обязательно должен эксплуатироваться при правильных параметрах воды. Ее жесткость не должна превышать значения в 20º F, в противном случае нужно произвести установку полифосфатного дозатора. В качестве альтернативного решения используются системы умягчения воды, которые соответствуют нормативам.

Установка газового котла Baxi

Монтаж котла состоит из нескольких этапов:

Установка водяного фильтра на трубопровод, подводящий воду к системе ГВС. Обязательно надо с обеих сторон поставить отсекающие вентили, обеспечивающие возможность демонтажа фильтра для обслуживания, ремонта или замены.
Размещение агрегата в отведенном месте. Напольные устройства просто помещаются в нужной точке помещения, настенные котлы навешиваются на поверхность прочных стен. Запрещается крепление на гипсокартонные перегородки или иные конструкции, не обладающие достаточной несущей способностью. Крепление к стене производится на специальные кронштейны (салазки), которые идут в комплекте поставки.
Присоединяются все подводящие трубопроводы — газ, теплоноситель прямая и обратная линия, ГВС. Устанавливается и присоединяется коаксиальный дымоход (некоторые модели снабжены двойным дымоходом вертикального типа). Сразу же проверяется наличие и качество тяги.

Завершающим этапом становится подключение котла к сети электропитания. Для этого необходима отдельная розетка, питание других устройств от нее запрещено правилами эксплуатации.

ВАЖНО! Настоятельно рекомендуется использовать стабилизатор, позволяющий исключить скачки напряжения

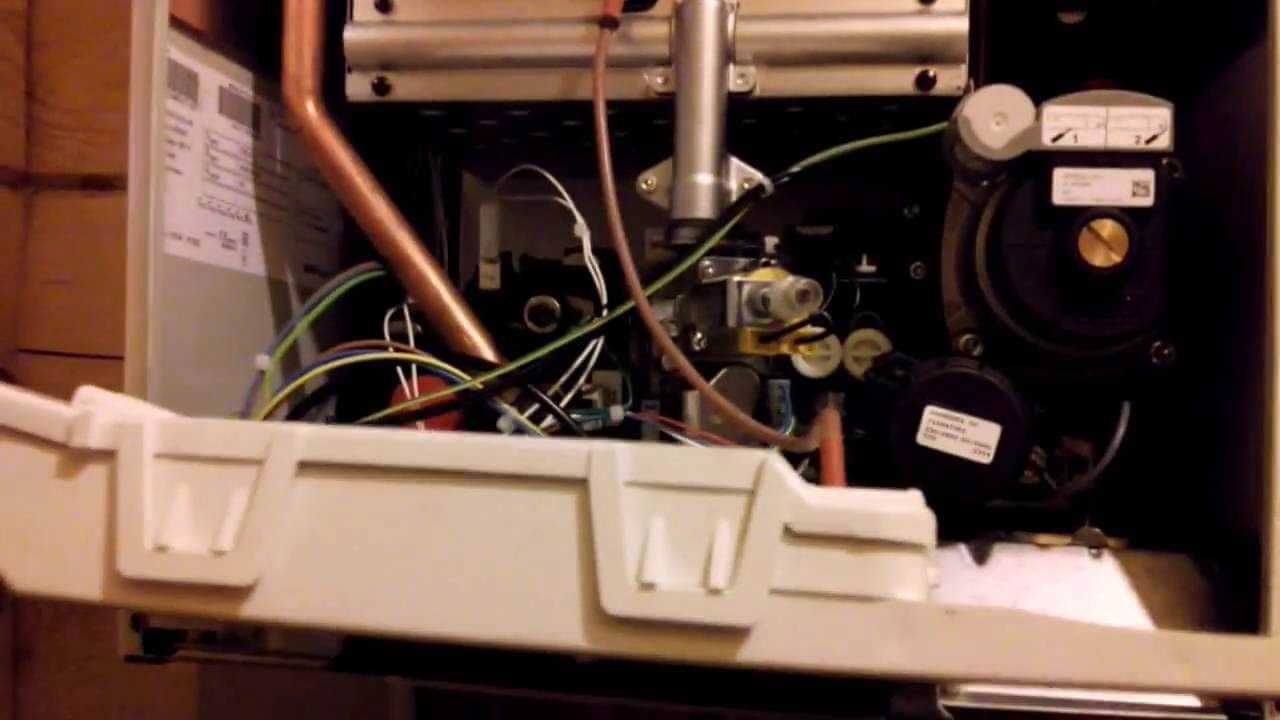

Его устройство

Основными узлами, составляющими конструкцию котла, являются:

Газовая грелка закрытого типа.
Вентилятор для подачи воздуха в камеру сгорания.
Первичный (медный) и вторичный (нержавеющая сталь) теплообменники.
Циркуляционный насос.
Расширительный бак.
Трехходовой клапан.
Предохранительные клапаны, сбрасывающие давление ОВ или ГВС при возникновении аварийных ситуаций.
Плата управления, система датчиков, посылающих на нее сигналы в непрерывном режиме.

Работа котла проходит по обычной методике, свойственной всем подобным конструкциям. При помощи циркуляционного насоса теплоноситель подается в теплообменник, где нагревается до максимально возможной температуры.

На выходе он подается в трехходовой кран, разбавляющий горячую ОВ более холодным обратным потоком в заданной пропорции, определенной установленным режимом обогрева. После этого подготовленный теплоноситель направляется в отопительный контур.

Горячая вода нагревается во вторичном (пластинчатом) теплообменнике и подается к точкам разбора. Закрытая камера сгорания позволяет улучшить качество внутреннего воздуха в помещениях.

Для организации горения в нужном режиме воздух подается с помощью вентилятора, забирающего нужный поток во внешнем отделении коаксиального дымохода.

MAIN 5 и ECO 5 Compact

Легкий доступ ко всем узлам, изменено расположение расширительного бака – теперь он находится внутри корпуса, а это значит — легкий контроль и обслуживание. Конструкция корпуса котла выполнена с учетом максимального шумоподавления для повышения комфорта при эксплуатации котла. Внутренние узлы помещены в герметичную камеру. Новая компактная камера сгорания и горелка, вентилятор с регулируемой частотой вращения и применением датчика температуры дымовых газов. Снижено электропотребление. В версии с битермическим теплообменником применяется конструктивно новое решение: два коллектора, уменьшенная длина трубок, большее количество каналов без применения турбулентных ставок. По мнению специалистов это способствует лучшему самоочищению внутренней поверхности и увеличивает срок службы, а также снижает уровень шума. Датчик ГВС с расходомером позволяет точнее регулировать температуру воды. Также в данных моделях сделан акцент на повышение защиты платы управления!

Как выбирать котел

Если говорить об общих вещах, то, конечно, в первую очередь обращать внимание нужно на такие свойства:

Мощность прибора

Причем тут важно понимать, что одинаково плохо приобретать бытовые котлы для системы отопления как слишком уж малой мощности, так и чересчур большой. В первом случае вы попросту будете мерзнуть, а во втором котел будет постоянно работать в минимальном режиме – если он рассчитан на гораздо большую площадь, то срок эксплуатации изделия значительно сократится

Одна из формул расчета мощности

Надежность. Тут уже речь идет как раз таки о репутации бренда. Экономичность. Имеется в виду КПД агрегата и расход газа. Принято считать, что самые экономичные варианты – это настенная техника. Однако настенные агрегаты часто не способны полноценно отапливать большие дома – например, трехэтажные коттеджи. Эргономичность и требования к установке

То есть речь идет о габаритах прибора – ведь, согласитесь, порой очень важно суметь подобрать компактный отопитель, который не займет много места. Ну и, конечно, нужно понимать, что вообще понадобится для его установки – то ли это будет «кусок» площади на стене или на полу, то ли придется выделять под агрегат отдельное помещение

Фото системы, установленной в отдельном помещении

Удобство управления и уровень автоматизации процесса. С одной стороны электроника вещь удобная, так как плата сигнализирует обо всех поломках системы, а с другой стороны – это привязка к электричеству. Отсюда вытекает следующий пункт.
Степень автономности. То есть суть вопроса в том, насколько модель привязана к подаче электричества. Как правило, полной автономностью отличаются напольные агрегаты, однако настенные варианты сейчас тоже достаточно продуманные – к ним подключают аккумуляторы, благодаря чему автоматика может работать автономно от пары часов до недели.

Схема автономного отопления

Ну и, конечно, можно задаться вопросом – стоит ли покупать непосредственно газовые отопительные котлы Бакси или же лучше обратить внимание на другие импортные аналоги. Либо же вообще сделать выбор в пользу Китая или отечественного производителя. Вопрос на самом деле очень многогранный, но в случае с данным производителем можно выявить наличие таких минимальных опций:

Вопрос на самом деле очень многогранный, но в случае с данным производителем можно выявить наличие таких минимальных опций:

Электронное оповещение о появлении накипи внутри теплообменника.
Хорошая система самодиагностики.
Опция «АНТИ–ЛЕГИОНЕЛЛА» – это своеобразная функция есть во многих моделях, и ее смысл заключается в антибактериальной защите воды в накопительной емкости. Раз в неделю вода нагревается до температуры выше 60 градусов, благодаря чему жидкость частично обеззараживается.

Система с бойлером

Защита от замерзания теплоносителя, как в магистрали отопления, так и в контуре ГВС. Если температура жидкости опускается ниже 5 градусов, то система автоматически подогревает теплоноситель до 30 градусов

Важно только учитывать, что это возможно только в случае, если автоматика подключена к электросети

Такие вот особенности у данного бренда.Окончательный выбор, разумеется, за вами, а наше дело выполнено – основные сведения по котлам этой марки мы предоставили.На этом завершаем обзор и переходим к подведению итогов. https://www.youtube.com/watch?v=hAS15vU3clM

Коды ошибок газового котла Baxi Eco Four

Комплект первичных датчиков выполняет постоянный мониторинг состояния всех функциональных элементов котлоагрегата и при появлении сбоев сигнал поступает на электронную плату, анализируется чипом и выдается код сбоя на ЖК-дисплей.

Базовые коды неисправностей Baxi Eco Four:

Е01. Отсутствует факел на горелочном устройстве, из-за падения давления газа или неисправности первичного датчика.
Е02. Высокая температура в теплообменнике, нарушение циркуляции из-за утечек или накипи во внутренних поверхностях нагрева.
Е03. Неисправность дутьевого вентилятора в системе дымоотвода.
Е05. Не исправен датчик температуры в отопительном контуре из-за короткого замыкания. Потребуется запчасть для замены.
Е06. Не исправен датчик температуры в контуре ГВС из-за короткого замыкания.
Е10. Давление теплоносителя в отопительном контуре низкое, возможна утечка в контуре.
Е 25-26. Неисправен циркуляционный электронасос или первичный датчик. Запчасти для замены выбираются только одного бренда.
Е96. Низкое напряжение в электрической сети.

Полный список кодов намного обширнее, он указан в инструкции Baxi Eco Yome. Не все сбои может устранить пользователь самостоятельно.

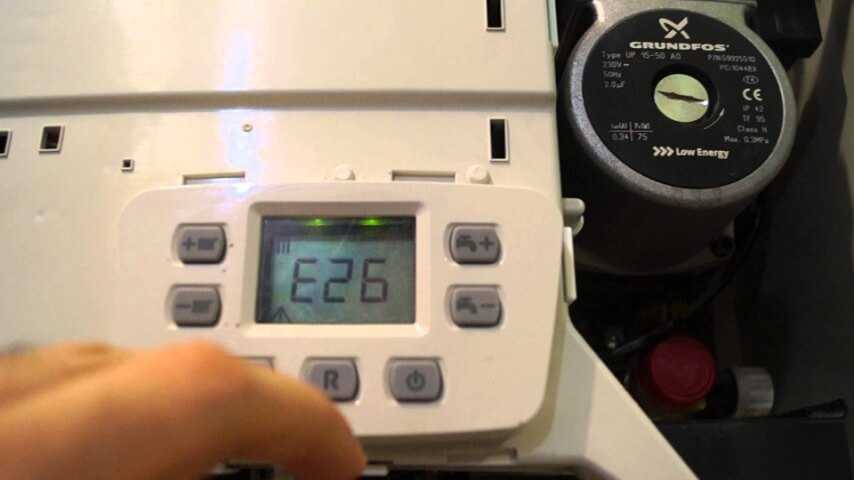

При возникновении на электронном табло кода ошибки нажимают кнопку “R” и удерживают ее 3 сек, чтобы сбросить ошибку. В случае, когда она возникает вновь, необходимо пригласить мастера, особенно если котел находится на гарантийном обслуживании.

Общие принципы подключения термостата

Способ и схемы подключения термостата к самому отопительному оборудованию можно узнать из технического паспорта газового котла. Современное оборудование, независимо от производителя, предполагает наличие точек подключения для термостата. Подсоединение выполняется с помощью клемм на котле или кабеля терморегулятора, входящего в комплект поставки.

В случае использования беспроводного термостата размещать измерительный блок следует только в жилом помещении. Это может быть самая холодная комната или комната, где чаще всего собирается наибольшее количество людей, детская.

Устанавливать блок терморегулятора в кухне, холле или в котельной, где температурный режим непостоянный, нецелесообразно.

На термостат не должны попадать солнечные лучи, он не должен располагаться на сквозняке, рядом с отопительными приборами и электротехникой, излучающей большое количество тепла, — тепловые помехи плохо влияют на работу устройства

Подключение различных типов и моделей термостатов может иметь свои особенности, монтаж осуществляется в соответствии с инструкцией производителя, которая прилагается к прибору.

Рекомендации включают в себя исчерпывающее описание работы регулятора, способ и схемы подключения. Далее мы расскажем, как правильно подключить терморегулятор к газовому котлу и об особенностях монтажа наиболее типичных моделей регулятора.

Подключение механического термостата

Термостат механического типа отличается надежностью и простотой конструкции, невысокой стоимостью, длительной эксплуатацией.

При этом он поддерживает лишь один температурный режим, который устанавливается путем изменения положения ручки на отметке температурной шкалы. Большинство терморегуляторов работает в диапазоне температур от 10 до 30°С.

Для подключения механического термостата к кондиционеру используется клемма NC, к газовому или любому другому отопительному оборудованию – клемма NO

Механический термостат имеет наиболее простой принцип действия и срабатывает через размыкание и размыкание цепи, которое происходит с помощью биметаллической пластины. К котлу термостат подключают через клеммную коробку на плате управления котла.

При подключении термостата обращайте внимание на маркировку – она присутствует практически на всех моделях. Если обозначений нет, воспользуйтесь тестером: прижав один щуп к средней клемме, вторым проверьте боковые и определите пару разомкнутых контактов

Монтаж электронного терморегулятора

Конструкция электронного термостата предполагает наличие электронной платы, которая отвечает за управление устройством.

Управляющим сигналом служит потенциал – на вход котла передается напряжение, которое приводит к замыканию или размыканию контакта. К терморегулятору необходимо подвести напряжение 220 или 24 вольт.

Электронные терморегуляторы позволяют проводить более сложные настройки системы отопления. При подключении электронного термостата, к нему подводят провод питания и нейтраль. Устройство передает на вход котла напряжение, которое запускает работу оборудования

Термостат с электронным управлением используют для организации работы сложных климатических систем. Он поможет в управлении не только атмосферным или турбинированным газовым котлом, но и насосом, кондиционером, сервоприводом в системе отопления.

Как подключить беспроводной термостат?

Беспроводной терморегулятор состоит из двух блоков, один из которых устанавливается в жилом помещении и выполняет роль передатчика. Второй блок монтируется около отопительного котла и подсоединяется к его клапану или контроллеру.

Передача данных от одного блока к другому осуществляется по радиоканалу. Для управления устройством контрольный блок оснащается ЖК-дисплеем и небольшой клавиатурой. Для подключения термостата настраивают адрес датчика и устанавливают блок в точке с устойчивым сигналом.

Схема подсоединения термостата по разрыву цепи – включение оборудования происходит в момент появления тока. Аналогичную схему используют и при подключении механического термостата

Основной недостаток беспроводного терморегулятора – питание выносного блока от батарей, которые имеют ограниченный ресурс и поэтому требуют частой замены. Для обеспечения бесперебойной работы устройство оснащают сигнальной функцией, которая предупреждает о необходимости замены батареи.

Аксессуары для регулировки температуры

Новейшая система самодиагностики, с выводом ошибок на ЖК-дисплей позволяет осуществлять точную наладку тепловых процессов котла.

Электронный чип с использованием первичных датчиков проанализирует состояние котла на соответствие установленным температурным режимам и проведет корректировку работы.

Электронная система способна запомнить последние сбои. Температурный режим в доме и уровень нагрева ГВС возможно устанавливать прямо на выносном ПУ.

Датчик уличной температуры

При подключении к агрегату датчика наружной температуры активизируется интегрированная в электронную плату устройства погодозависимая автоматика.

Котел самостоятельно отрегулирует температуру в подающем трубопроводе по заданному регулировочному графику. В таком варианте внутренний тепловой режим будет отвечать максимальной комфортности и экономичности, поскольку будут учтены реальные атмосферные условия.

Температурный уличный датчик модифицирует температурный режим подающего теплоносителя в отопительной системе в соответствии с температурой внешнего воздуха на улице. Устройство призвано поддерживать постоянный санитарный режим в доме.

Групповое использование в электронной плате управления датчиков внешней и внутренней температур воздуха реализует самоадаптацию оборудования. Таким образом, регулировочная кривая взаимосвязи температуры будет вычисляться автоматически.

Комнатный программируемый термостат

Такой термостат предназначается для того, чтобы гарантировать стабильный температурный режим в доме. Он функционирует по принципу выключения оборудования при достижении требуемой температуры окружающего воздуха и включении при ее падении. Таким образом, реализуется простое и безопасное средство регулирования климатическими условиями в доме.

Простейшая система регулировки способно сэкономить до 15 % использующего газового топлива на нужды отопления. Это осуществляется за счет наиболее четкого поддержания температурного режима и снижения числа включений/выключений агрегата.

Использование таких устройств является обязательным по требованиям ЕС и отечественным нормам эксплуатации газового оборудования.

Основные узлы и принцип работы

Линейка газовых котлов Бакси включает целый ряд моделей, различающихся объемом, типом установки, функциональностью. При этом принцип их работы в целом схожий.

Наиболее популярные модели котлов:

Baxi Luna (Бакси Луна).
Baxi Slim (Бакси Слим).
Baxi Main four (Бакси Майн фор).
Baxi Main 24 fi (Бакси Майн 24 фай.
Baxi Nuvola (Бакси Нувола).
Baxi EKO four (Бакси Эко фор, Бакси Экофор).

Газовый котел baxi luna-3 1.310 — цена и где купить

Baxi Luna (Бакси Луна)

По типу установки газовые котлы разделяют на настенные и напольные.

Настенный нагреватель закрепляется с помощью специальных кронштейнов в любом удобном месте, что делает настенные модели весьма популярными. Камеры с закрытой камерой сгорания, например, Baxi Main 24 fi, обладают повышенной эффективностью и экологичностью при малых размерах.

Объем теплоносителя в теплообменнике зависит от модели, в наиболее мощных он достигает 80 литров. По функционалу модели могут быть одноконтурными — для отопления, или двухконтурными — помимо отопительной системы они питают также контур ГВС.

Работать они могут как на природном магистральном газе, так и на сжиженном, из баллонов, благодаря чему возможна их установка в не газифицированных районах. Котлы полностью энергозависимы и требуют подключения к сети переменного напряжения.

Принцип работы газового нагревательного оборудования:

Датчики анализируют температуру в помещении, и при достижении минимального значения подают сигнал на включение циркуляционного насоса.
Насос включается, создавая в трубе обратной подачи разрежение, при этом нагретая вода поступает в систему отопления.
Микропроцессор подает сигнал на розжиг горелки на малой мощности, постепенно она увеличивается, и теплоноситель нагревается до температуры, заданной пользователем.
Далее котел работает в режиме модуляции — поддерживает температуру в заданных пределах, включаясь при ее понижении.

На любом из этих этапов возможно возникновение неисправности, о чем котел оповещает с помощью кодированных ошибок.

Возможные неисправности котла Baxi Main фор, Baxi Main 24 fi, Baxi Эко фор:

горелка гаснет сразу после включения или в процессе нагрева (коды ошибок е01, е04);
розжиг котла невозможен;
происходит перегрев (код ошибки е02);
падает давление воды в системе (код ошибки е10);
в работе слышен посторонний шум;
в топочной камере происходят хлопки;
теплоноситель не нагревается до заданной температуры;
выходит из строя один из датчиков (возможно появление разных кодов ошибок).

Наиболее частыми причинами появления тех или иных неисправностей, по словам специалистов сервисных центров, могут быть:

неправильный монтаж системы отопления;
ошибки при подключении котла к электросети;
попадание воды на плату, в горелку или в электрическую часть котла;
низкое качество сетевой воды или другого теплоносителя;
резкий перепад давления газа;
падает или недопустимо повышается напряжение в сети.

Возникающие при этом неисправности могут быть легко устранимы с помощью настройки котла, но иногда требуется вызов специалиста для замены деталей котла.

Если вы не уверены в своих навыках настройки газового оборудования, лучше обратиться в сервисный центр. Неправильно произведенный ремонт может привести к полному выходу котла из строя!
