Как я настраивал котел Навьен, выбег насоса и воздуходувки
Сначала вопрос, зачем регулировать выбег насоса и воздуходувки, ну, наверное чтобы меньше работали, и меньше изнашивались, как я заметил, пока с опытом котла в зимнем режиме, воздуходувка крутится после остановки котла еще 1 минуту, в это время холодный воздух с улицы, уже не нагреваясь в коаксиальном дымоходе, интенсиво охлаждает теплообменник котла, что вобщем то губительно для его здоровья, и лишние потери тепла в атмосферу, т.е. можно без ущерба для котла, уменьшить время выбега вентилятора, об этой процедуре, и заоднем, о процедуре уменьшения выбега насоса (актуально в летнем режиме, когда котел включается только на нагрев горячей воды, и снова отключается), поподробнее и по порядку
Режим регулирования пост продувки, (выбег насоса и вентилятора)
Порядок установки этапов на табло пульта котла
1 Выключите питание с пульта котла
2 Нажмите кноки «батарея» и «горячая вода»
кноки батарея и горячая вода
3 На дисплее высветится режим Р1 для настройки выбега насоса в летнем режиме
высветится режим Р1
4 Нажмите кнопку «горячая вода» для настройки выбега насоса в летнем режиме
Нажмите кнопку горячая вода
5 Нажмите кнопки + или — , на дисплее высветится цифры 10 или 40, при выборе цифры 10 выбег насоса составит 5 минут, при цифре 40 = 20 минут, выберите нужный вам вариант
Нажмите кнопки + или — для выбора варианта выбега
6 Нажмите кнопку «горячая вода» для выхода из режима настройки выбега насоса
Нажмите кнопку горячая вода
7 Нажмите кнопку +
8 На дисплее высветится режим F1 для настройки выбега воздуходувки в летнем режиме
На дисплее высветится режим F1
9 Нажмите кнопку «горячая вода» для настройки выбега воздуходувки в летнем режиме
Нажмите кнопку горячая вода
10 Нажмите кнопки + или — , на дисплее высветится цифры 1 или 2 или 4, при выборе цифры 1 выбег воздуходувки составит 30 секунд, при цифре 2 = 1 минута, при цифре 4 = 2 минуты, выберите нужный вам вариант
Нажмите кнопки + или —
11 Нажмите кнопку «горячая вода» для выхода из режима настройки выбега воздуходувки
Нажмите кнопку горячая вода
12 Нажмите кнопку +
13 На дисплее высветится режим P2 для настройки выбега насоса в зимнем режиме
режим P2 для настройки выбега насоса в зимнем режиме
14 Нажмите кнопку «горячая вода» для настройки выбега насоса в зимнем режиме
Нажмите кнопку горячая вода
15 Нажмите кнопки + или — , на дисплее высветится цифры 10 или 40, при выборе цифры 10 выбег насоса составит 5 минут, при цифре 40 = 20 минут, выберите нужный вам вариант
Нажмите кнопку + или —
16 Нажмите кнопку «горячая вода» для выхода из настройки выбега насоса в зимнем режиме
Нажмите кнопку горячая вода
17 Нажмите кнопку +
18 На дисплее высветится режим F2 для настройки выбега вентилятора в зимнем режиме
режим F2 для настройки выбега вентилятора в зимнем режиме
19 Нажмите кнопку «горячая вода» для настройки выбега вентилятора в зимнем режиме
Нажмите кнопку «горячая вода» для настройки выбега вентилятора
20 Нажмите кнопки + или — , на дисплее высветится цифры 1 или 2 или 4, при выборе цифры 1 выбег воздуходувки составит 30 секунд, при цифре 2 = 1 минута, при цифре 4 = 2 минуты, выберите нужный вам вариант
Нажмите кнопки + или —
21 Когда все уставки произведены, необходимо подождать 10 секунд, или нажать 1 раз кнопку выкл на пульте
Ждите 10 сек или выключите котел с пульта
Все, все настройки завершены, можно пользоваться
Если что, то у меня есть для скачивания файл инженерного меню от корейцев с кривоватым переводом, но в нем все что я мог рассказать на страницах, ну может чуть больше, там есть просто упоминание, что если пульт от котла выйдет из строя, то путем замыкания проводов пульта от самого котла, можно его включить в работу, но он будет греть до 80 градусов систему отопления, но зато — не замерзнем до покупки нового пульта, или приезда ремонтной команды с запасным пультом!
Турбированные котлы Navien Deluxe Coaxial
Модели делюкс и турбо отличаются методом подключения дымохода.
Газовый котел Навьен делюкс нужно вешать на стену, он двухконтурный, камера сгорания герметичная. Это означает, что он может греть воду сразу на два направления: отопления и горячая вода. Воздух для огня подается не из помещения, а с улицы посредством коаксиального дымохода. Для забора воздуха и вывода газов над горелкой устанавливается турбина. Она работает от электросети и без нее функционирование котла невозможно.
Этот нагреватель разработан таким образом, чтобы мог работать в наших условиях. Это касается давления газа, качества теплоносителя, суровых русских зим. У этого агрегата есть полезная функция, которая предотвращает размораживание системы. Эта опция в газовых котлах Навьен по отзывам спасла не один контур. При понижении температуры теплоносителя до 10 градусов автоматически включается циркуляционный насос. Он прогоняет жидкость по контуру, чтобы та не замерзала. Если же температура продолжает падать и достигает 6 градусов, тогда включается котел и нагревает жидкость до 21 градуса.
О том, существуют ли электрические экономные котлы отопления для дома читайте тут.
Горелка выполнена из нержавейки. Ее включение и выключение можно настроить согласно требуемой температуре в помещении. Нагреватель спокойно переносит:
- падение давления воды до 0,1 бара;
- падение давления газа до 4 атмосфер;
- неисправности котла Навьен связанные со скачками напряжения исключены.
Нагреватели этой линейки выпускаются мощностью 10, 13, 16, 20, 24, 30 кВт. Мощность можно регулировать. Котел нагревает воду для отопления в диапазоне 40-80 градусов, а для ГВС 30-60 градусов. Для удаления продуктов сгорания газа к нагревателю может подключаться дымоход 75/70, 60/100 или 80х80.
Советы и рекомендации по эксплуатации котла «Навьен»
Главные советы специалистов касаются безопасной эксплуатации котла:
- Помещение, где расположен агрегат, должно иметь хорошую вентиляцию.
- Агрегат обязан иметь отдельное самостоятельное подключение к электросети.
- Работать котел должен в полной сборке и защитном корпусе.
- Запрещено пользователю самостоятельно ремонтировать газовое оборудование котла.
- Котел должен подвергается ежегодному освидетельствованию представителями горгаза.
- Собственник котла должен периодически проверять стыки котла и газопровода на герметичность мыльным раствором.
Дополнительная информация. При появлении утечек немедленно перекрывают газовый вентиль, вентилируют помещение и вызывают аварийную газовую службу.
Газовые котлы Navien давно применяются российскими потребителями. Они совершенно справедливо заслужили доверие у покупателей. Легкая компоновка с широчайшими современными функциями нагрева воды позволяют выбирать эти модели из большого списка предложений на рынке отопительной техники.
Ассортимент газовых котлов, предлагаемых нашими магазинами, сегодня очень широк. Выбор наиболее подходящей модели, с точки зрения надежности и качества при минимальной цене, – очень непростая задача. Среди производителей такой техники не последнее место занимает южнокорейская компания Навьен. Дать потенциальному покупателю необходимую информацию о том, что собой представляет газовый котел Навьен, и является целью настоящей статьи.
Инструкция по эксплуатации газовых котлов «Навьен»
Этот документ является обязательным приложением к технической документации, которую представляет производитель при оформлении устройства в торговой сети. Эксплуатация ведется с панели управления, модель предлагает много режимов использования.
«Навиен» навесной котел инструкция по эксплуатации, структура и описание функций:
- Питание (POWER) — включено / выключено;
- горение (COMBUSTION) отображает процесс горения;
- насос (PUMP) состояние насоса циркуляции сетевого контура;
- горячая вода (HOT WATER) — температура нагрева воды;
- низкий уровень (LOW LEVEL) — аварийный уровень воды в контуре;
- перегрев (OVERHEAT) – недопустимо высокая температура воды;
- датчик (SENSOR) – неисправность датчика;
- сброс (MISFIRE) режима на панели к заводским настройкам.
Настройка газового котла Навьен
Далее рассмотрим, как осуществить настройку газового котла Навьен Делюкс своими руками. Манипуляции производят с помощью выносного пульта, имеющего встроенный комнатный датчик температуры.
Настройка отопления
Чтобы настроить режим отопления и выставить температуру теплоносителя, следует зажать кнопку с изображением радиатора, пока на экране не появится такой же значок. Если картинка «радиатор» мигает, значит, на экране высвечивается установленная температура теплоносителя. Если символ не мигает, то высвечивается фактический уровень нагрева воды.
Настенные газовые котлы Navien – модельный ряд, плюсы и минусы

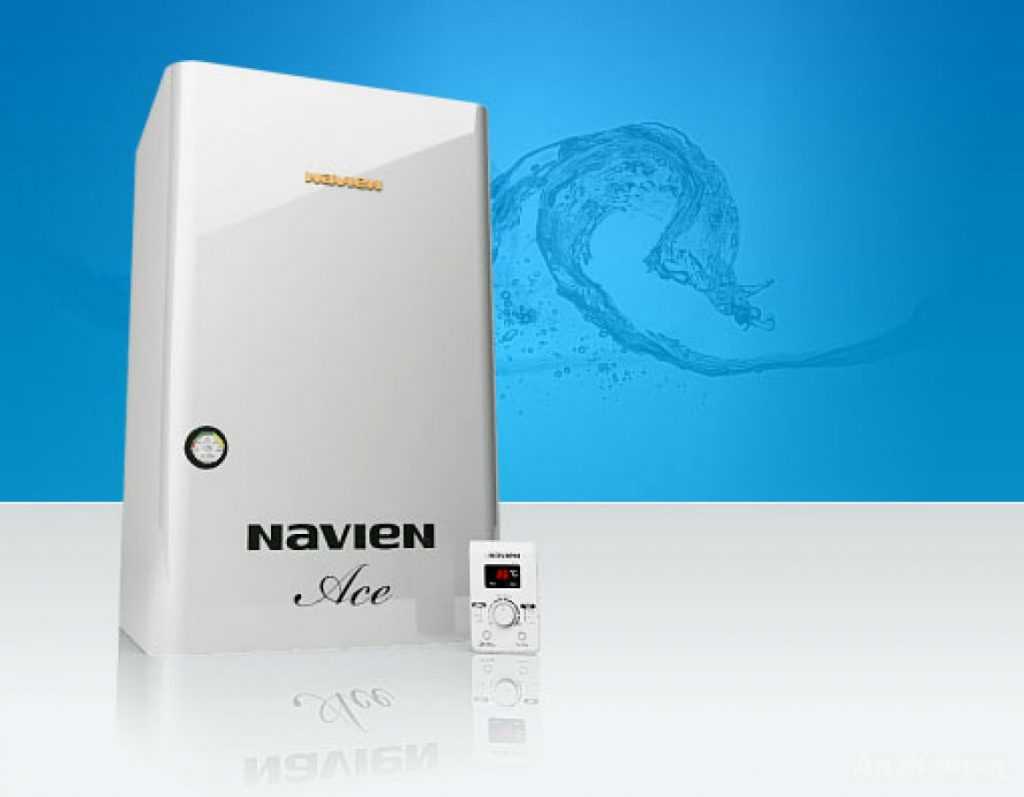

Как работают и какие преимущества газовых котлов «Navien Ace»
Для установки желаемой температуры используют кнопки «+» и «-» при мигающем значке «радиатор». Возможный диапазон находится в пределах от 40ºC до 80ºC. После настройки температуры она автоматически сохранится. Несколько секунд значок «радиатор» будет мигать, после чего на экране высветиться фактическая температура теплоносителя.
Отопление с регулировкой температуры воздуха
Для настройки желаемой температуры воздуха в помещении необходимо зажать кнопку «радиатор», пока на экране не появится изображение «домик с термометром». Он означает режим «Отопление с регулированием температуры воздуха в помещении».
При мигающем символе «домик с термометром» на экран выводится желаемая температура в помещении. При немигающем значке на дисплее высвечивается фактическая комнатная температура.
Когда значок мигает, с помощью кнопки «+» и «-» выставляется желаемый уровень нагрева в помещении, регулируемый в диапазоне 10-40ºC. После этого температура автоматически сохраняется, и значок перестает мигать.
Настройка температуры горячей воды
Для настройки температуры горячей воды необходимо зажать кнопку «кран с водой» пока в правом углу не появится аналогичный мигающий символ. После этого можно установить желаемую температуру горячей воды в диапазоне от 30ºC до 60ºC. Настройки автоматически сохранятся и символ «кран с водой» перестанет мигать.
Обратите внимание! В режиме «Приоритет горячей воды» температура нагревания воды регулируется иначе. Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды»
Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой»
Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды». Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой».
Режим «Приоритет горячей воды» подразумевает приготовление запаса воды заданной температуры даже в случае, если она не используется. Он позволяет подать нагретую воду потребителю на несколько секунд раньше.
Режим «Вне дома»
Режим «Вне дома» подразумевает работу газового котла только для приготовления горячей воды. Для перевода агрегата в данный режим нужно нажать кнопку, на которой изображены стрелка и кран с водой. Появившийся символ «кран с водой» на экране означает, что режим «Вне дома» установлен. Рядом с ним отображается фактическая температура в комнате.
Обратите внимание! Данный режим удобен для использования в теплое время года, когда горячее водоснабжение необходимо, а в отоплении надобности нет
Настройка режима «Таймер»
Режим «Таймер» необходим для задания времени остановки работы газового котла в границах от 0 до 12 часов. Агрегат будет работать по полчаса, отключаясь на время заданного интервала.
Чтобы установить режим «Таймер», следует зажать кнопку «радиатор» пока не появится символ «часы». При мигающем значке с помощью клавиш «+» и «-» задают время интервала. Выставленное значение сохраняется, «часы» перестают мигать, и на дисплее отображается фактическая температура воздуха.
Описание серии
Стабильная система защиты от замерзания
При падении температуры в помещении в котле автоматически срабатывает система защиты от замерзания. Если температура отопительной воды опускается ниже 10°С, автоматически запускается циркуляционный насос, обеспечивая постоянную циркуляцию теплоносителя в системе топления. При падении температуры отопительной воды ниже 6°С автоматически включается горелка и прогревает теплоноситель до 21°С.
Безопасная и стабильная работа котла при частых колебаниях напряжения в электросети
При колебаниях напряжения в электросети +/-30% от 230 В срабатывает защитный чип SMPS (Switched-Mode Power Supply) на микропроцессоре. Котел при этом работает без сбоев и остановок, благодаря чему продлевается срок его эксплуатации и предотвращаются поломки.
Возможность пользоваться отоплением и горячей водой при низком входном давлении газа в системе газопровода
Котел стабильно и безопасно функционирует при давлении газа 4 мбара (40 мм водяного столба).
Возможность пользоваться горячей водой при низком входящем давлении воды в системе водопровода
Котел стабильно работает при падении входящего давления воды до 0,1 бара, благодаря чему его можно использовать в жилых помещениях со слабым напором воды в системе водопровода, а также при частых перепадах давления в системе водоснабжения.
Встроенная панель управления на передней панели котла
На передней панели котла удобно расположена русифицированная панель управления со встроенным ЖК-дисплеем.
Модулируемая система турбонаддува
Вентилятор турбонаддува, установленный в котлах Navien Deluxe Plus/Navien Deluxe Plus Coaxial под камерой сгорания, измеряет скорость вращения по сигналу, поступающему от датчика давления воздуха APS (Air Pressure System). Таким образом, в камеру сгорания котла обеспечивается подача воздуха в количестве, пропорциональном количеству поступившего газа. Именно такая система работы котлов Navien Deluxe Plus/Navien Deluxe Plus Coaxial, сустановкой вентилятора под камерой сгорания и использованием датчика APS, позволила обеспечить наиболее полное сгорание газа и свести к минимуму теплопотери, связанные с дымоудалением. Производительность котлов Navien Deluxe Plus/Navien Deluxe Plus Coaxial, повысилась без увеличения количества потребляемого газа, а КПД котлов Navien Deluxe Plus/Navien Deluxe Plus Coaxial с теплообменником из нержавеющей стали стал таким же, как у котлов с теплообменником из меди.
Теплообменник из нержавеющей стали
Теплообменник из нержавеющей стали, по сравнению с медным, имеет повышенную в 5-6 раз стойкость к коррозии, что значительно увеличивает срок его службы. Эффективное использование теплообменника из нержавеющей стали, стало возможным в котлах Navien Deluxe Plus/ Navien Deluxe Plus Coaxial, благодаря применению модулируемой системы турбонаддува для повышения КПД котла.
Особенности котлов Навьен Делюкс
К основным техническим особенностям котлов от корейской компании относят:
- Автоматизированную систему защиту от замерзания. Если в комнате существенно упадет температура, то сработает автоматика. При снижении температуры теплоносителя ниже 10 градусов срабатывает встроенная циркуляционная система. При ещё большем понижении температуры теплоносителя автоматически включается теплогорелка.
- Изменяемая система надува. Использования системы воздушного надува можно под действием системы автоматики изменить скорость вращения вентилятора для подачи в камеру сгорания большего или меньшего количества воздуха. Это позволяет существенно снизить затраты газа и снизить его потери, которые связаны с удалением остатков от горения. Поэтому коэффициент полезного действия у газовых агрегатов Навьен Делюкс существенно выше.
- Теплообменник выполняется из нержавеющей стали. Этот вид материала хотя и отличается не таким высоким показателем теплопередачи как у медного, однако обладает существенно большей устойчивостью к коррозии. Однако, из-за низкой теплопроводности теплообменники из нержавеющей стали могут использоваться только в котлах с модулируемой подачей воздуха.
- Нормальная работа в сетях с нестабильным питанием. В системе присутствует специальный чип, который позволяет защитить электронику и нагревательный элемент от колебаний напряжения в пределах до 30% от номинального. При этом обеспечивается стабильная работа. Эта особенность существенно продляет срок эксплуатации, а также снижает вероятность поломок, которые связаны с нестабильным питанием.
- За счет конструктивных особенностей достигается возможность использования котла даже при сниженном давлении воды или газа. Печь будет нормально работать если давление воды будет превышать 0.1 Бар, что позволяет его применять даже в помещениях с существенно ослабленным напором.
- У всех котлов от компании присутствует выносная система электроники, которая позволяет регулировать работу и настраивать нагревательный элемент под себя. Встроенный термостат работает на поддержание температуры в здании.
Что такое газовый котел Navien Deluxe Coaxial 24k
Южно-корейская фирма KyungDong NAVIEN специализируется на выпуске отопительных систем и вспомогательного оборудования.
Газовые котлы от этого производителя весьма популярны в России, поскольку они обладают высоким качеством сборки, относительно дешевы, адаптированы к российским условиям.
Навьен делюкс коаксиал — надежное и неприхотливое оборудование, приспособленное к низким давлениям воды и газа, устойчивое к перепадам напряжения в электросети.
Двухконтурный котел Navien Deluxe Coaxial (Навьен Делюкс Коаксиал) в прошлые годы имел другое наименование — Navien Ace 24 E. Буква Е означает «Euro», что обозначает коаксиальный тип дымохода.
Он устроен по принципу «труба в трубе», где внутренняя часть — дымоход, а внешняя — воздуховод, обеспечивающий подачу воздуха для турбонаддува.
Котел двухконтурный, производящий подготовку систем ГВС и отопления по отдельным линиям. Одной из особенностей котлов Navien является раздельный теплообменник, отдельно нагревающий теплоноситель системы отопления и горячую воду для бытовых нужд.
Он изготовлен из нержавеющей стали, обеспечивающей высокую устойчивость к коррозии.
ВАЖНО!
Эффективность теплообменника из нержавеющей стали не уступает возможностям медных устройств благодаря системе турбонаддува, подающей поток воздуха в камеру сгорания и увеличивающей температуру пламени.
Самые популярные модели котлов
Организация предоставила богатый выбор различных моделей, поэтому новичку сразу разобраться бывает тяжело.
Разберём самые популярные варианты, регулярно заслуживающие позитивные отзывы:
- Navien SMART TOK 24K. Конвекционный аппарат с обширным выбором функций. Он способен справиться с площадью до 240 квадратных метров. Тепловая мощность от 8 до 24 кВт. Использует как природный газ (расход – 2,79 кубометра в час), так и сжиженный (2,15 кг в час). В комплекте поставляется пульт дистанционного управления и жидкокристаллический дисплей. Также есть возможность управлять со смартфона. Вес – 28 кг. Можно подключить коаксиальный или раздельный дымоход.
- Navien DELUXE COAXIAL 16K. Модель с двумя контурами, которая подходит для обогрева дома площадью до 160 квадратных метров. КПД устройства – 91.2 процента. Тепловая мощность от 9 до 16 кВт. Работает на природном газе (расход – 1,72 кубометра в час) или сжиженном (1,43 кг в час). Максимально доступный нагрев теплоносителя до +80 градусов по Цельсию, нагрев воды до +60. В комплекте пульт ДУ и дисплей. Вес – 28 кг. Устанавливается на стену.
- Navien DELUXE 13K. Конвекционный аппарат для установки на стену. Отапливает дома площадью до 130 квадратных метров. Электронное управление, в комплекте пульт ДУ, закрытая камера сгорания, мощность от 7 до 13 кВт. Расход либо 1,4 кубометра в час, если это природный газ, либо 1,16 кг в час, если это сжиженный газ. Нагрев теплоносителя до 80 градусов по Цельсию, воды до 60.
