Navien представляет универсальную систему водяного отопления
Газовые котлы Navien Ace не боятся низкого давления газа и воды, им не страшны перепады напряжения в сети. Работа газовых котлов Навьен характеризуется длительным периодом эксплуатации и экономичным расходом газа. Все газовые устройства Navien соответствуют стандартам и нормам РФ и обладают соответствующими сертификатами.
Стабильность системы защиты от замерзания
Если температура в помещении падает, то срабатывает автоматическая система защиты от замерзания. При опускании температуры воды отопления более 10 градусов по Цельсию, осуществляется автоматический запуск циркуляционного насоса, в результате чего обеспечивается постоянная циркуляция теплоносителя в отопительной системе . Если температура воды отопления падает до 6 градусов по Цельсию, осуществляется автоматическое включение горелки и теплоноситель прогревается до 21 градуса по Цельсию.
Безопасность работы при частых перепадах напряжения в сети
Согласно инструкции, напряжение может колебаться в пределах ±30 процентов, за счет срабатывания на микропроцессоре защитного чипа Switched — Mode Power Supply (SMPS). При этом работа котла не останавливается, что продлевает его период эксплуатации и предотвращаются поломки.
Условия эксплуатации отопления и горячей воды:
- при условии низкого входного давления в системе газопровода — стабильное и безопасное функционирование газового котла Navien Ace возможно при давлении газа четыре мбара (40 миллиметров водяного столба);
- при условии низкого входящего давления воды в водопроводе — стабильная работа газового котла Navien Ace возможна при условии падения входящего давления воды до значения 0,3 бара, что позволяет применять это газовое устройство в домах, где слабый напор воды в системе водопровода, в том числе, где частые перепады давления в системе водоснабжения.
Рациональная конструкция
Газовые котлы Навьен отличаются небольшими размерами и малым весом, их удобно транспортировать, они просты в установке и есть возможность рационального использования площади помещения. Для удобства установки, присоединительные трубки располагаются с обеих сторон устройства, благодаря чему в значительной степени упрощается обвязка и монтаж газового котла Navien Ace .
Предварительное подогревание топлива (серия KR)
При низких показателях температуры увеличивается вязкость топлива, в результате чего возникает эффект парафинизации, что значительно ухудшает воспламеняемость дизельного топлива и работа газового котла Навьен становится нестабильной. Такая особенность работы актуальна для регионов с суровым климатом, поэтому для этих условий создано арктическое и зимнее дизельное топливо.
Газовые устройства Навьен работают на любом дизельном топливе российского производства, однако, стоимость зимнего или арктического дизельного топлива намного выше, чем летнего, а использование летнего топлива невозможно при низких значениях температуры без предварительного его подогревания.
Нагревательный элемент, который встроен в горелку газового агрегата Navien, прежде чем подать топливо на форсунку, предварительно подогревает его, в результате чего осуществляется качественное распыление топлива и бесперебойная воспламеняемость. За счет предварительного подогрева в газовых котлах Navien Ace есть возможность использования недорогого летнего дизельного топлива, что приводит к значительной экономии.
Конструкция
1. Теплообменник изготовлен из нержавеющей стали
Для производства теплообменника используется нержавеющая сталь, благодаря чему он не подвергается коррозии, что существенно продлевает срок эксплуатации котла Navien Ace .
2.
Современная дизельная горелка
За счет современной эффективной дизельной горелки обеспечивается малошумная стабильная работа с минимальными затратами топлива. По инструкции горелка может работать с любым дизельным топливом, с учетом всех видов топлива производства Российской Федерации.
3. Топливный фильтр со сменными картриджами
Система подачи топлива оснащена фильтром для очистки от нежелательных примесей, в результате которых нарушается стабильная работа газового котла Navien Ace. В комплект с устройством Навьен входят дополнительные сменные картриджи.
4. Русифицированный пульт управления
С помощью дистанционного полностью русифицированного пульта управления, оснащенного жидкокристаллическим цифровым дисплеем, создается возможность экономного расхода топлива и сокращения расходов на отопление, а также постоянного поддержания комфортной температуры в помещении благодаря датчику комнатной температуры, встроенного в пульт управления.
Модельный ряд котлов Навьен (Navien) с характеристиками
Газовые котлы Навьен предназначены для организации отопления и горячего водоснабжения частных домов площадью от 30 до 300 м2. Максимальная температура воды составляет 80°, что соответствует требованиям большинства сантехнических устройств. Приборы Навьен выгодно отличаются от подобных образцов других производителей. Основные преимущества:
- Способность работать при низком давлении газа.
- Нетребовательность к величине давления в водопроводных трубах.
- Усиление циркуляции при падении температуры до +5°, предохраняющее от перемерзания системы.
- Встроенный стабилизатор напряжения, способный корректировать отклонения до 30%.
- Цены на оборудование Навьен ниже, чем на подобные изделия европейских фирм.

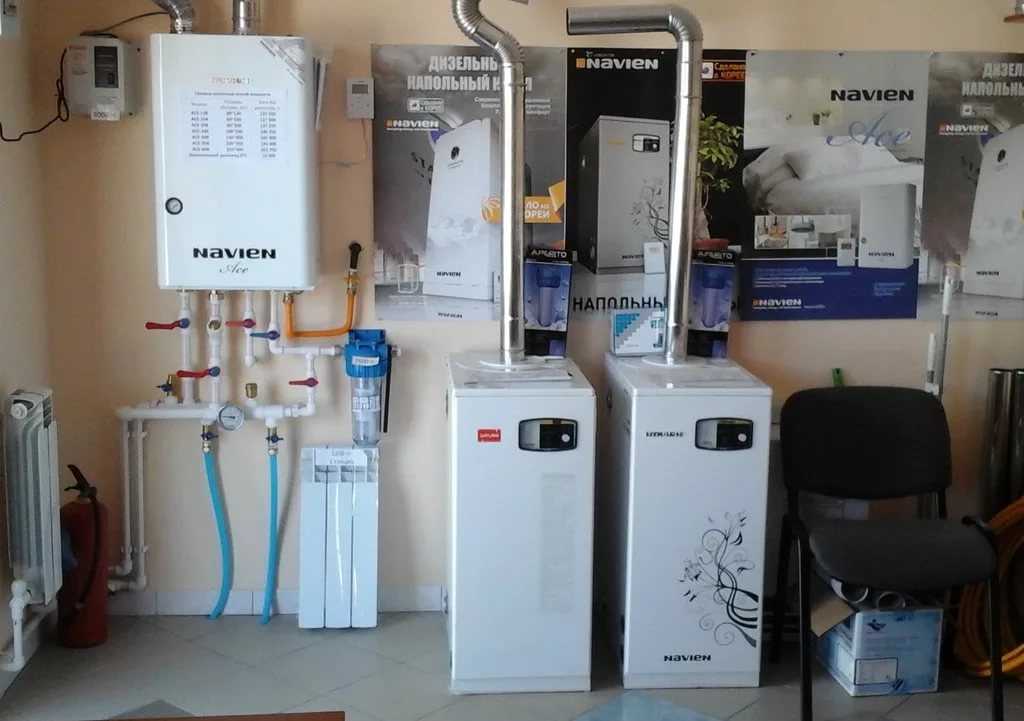

Существуют котлы с настенным и напольным типом установки, предназначенные соответственно для помещений меньшей или большей площади. Конструкция разных моделей предусматривает горение с наддувом (турбированные) или с естественной тягой воздуха (атмосферные), что обеспечивается закрытым или открытым типом камеры сгорания. Они представлены сериями Navien Turbo и Navien Atmo.
Кроме того, имеются двух- и одноконтурные модели, предназначенные для обеспечения обогрева и горячего водоснабжения или только для обогрева помещений.
В линейке оборудования Навьен представлены следующие модели:
- Prime. Этот модельный ряд имеет максимальную комплектацию, оборудование в полной мере соответствует современным представлениям о высоких технологиях в любой отрасли. Двухконтурные котлы Prime обладают всеми инновационными разработками сегодняшнего дня. Диапазон мощности находится в пределах 13–35 кВт. Всего линейка включает в себя 5 типоразмеров, отличающихся мощностью и, соответственно, размерами. Приборы обладают полным набором функций, рабочие параметры отображаются на жидкокристаллическом дисплее. Ценовой диапазон находится в пределах 35–45 тыс. руб.
- Deluxe. Приборы этой серии имеют практически аналогичные параметры с линейкой Prime. Единственным отличием является отсутствие Ж/К дисплея, но зато в схеме использован датчик давления воздуха (на схемах обозначается APS). Наличие этого приспособления позволяет точно дозировать воздушную струю, обеспечивая оптимальный и экономичный режим горения. Имеется широкий выбор моделей, мощностью от 10 до 40 кВт. Цены на приборы находятся в пределах 23–35 тыс. руб.
- Ace. Наиболее распространённая и предпочтительная линейка отопительных приборов Навьен. Обладает оптимальным соотношением цены и функциональных возможностей. Надёжные и качественные приборы имеют несколько режимов работы (ручной, автоматический, таймер). Все установки полностью адаптированы к российским условиям и отлично зарекомендовали себя в эксплуатации. Имеются котлы с открытой и закрытой камерами сгорания (Ace Ftmo и Ace Turbo), подключение котлов просто и не требует значительных трудозатрат. Купить приборы из этой линейки можно за 20–30 тыс. руб.
- Steel (GA/GST). Линейка обеспечивает только обогрев помещений (одноконтурные приборы). Имеется большой выбор по мощности — от 11 до 40 кВт, узкая функциональность позволяет получить устройство, наиболее специализированное для выполнения своих задач. Повышается надёжность, сокращение числа элементов конструкции позволяет повысить прочность, устойчивость к перепадам температуры и давления. В конструкции используются прочные материалы, в частности — нержавеющая сталь. Устройства из линеек GA или GST могут иметь двухконтурную конструкцию, изготавливаются, в основном, в напольном исполнении с высокой мощностью. Диапазон цен зависит от комплектации, мощности устройства и находится в пределах 20–56 тыс. руб.

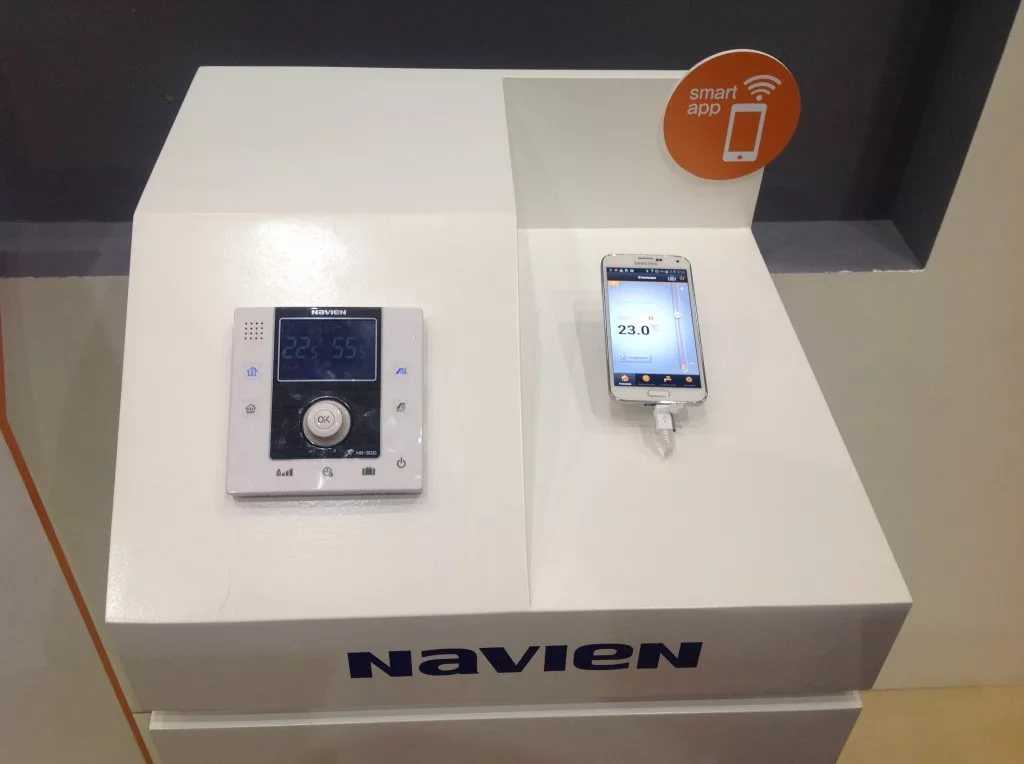

- SmartTok. Устройство, способное управляться дистанционно при помощи смартфона. Такой способ регулирования температуры позволяет максимально комфортно изменять микроклимат в помещениях, не выходя из них, оптимальным образом настраивать режим работы соответственно собственным ощущениям. Имеется три режима работы, используется датчик наружной температуры, позволяющий регулировать обогрев в зависимости от погодных изменений. Есть режим голосового управления. Цена на приборы этой линейки колеблется от 30 до 50 тыс. руб.
Необходимо учитывать, что цены на оборудование зависят от региона и могут повышаться.

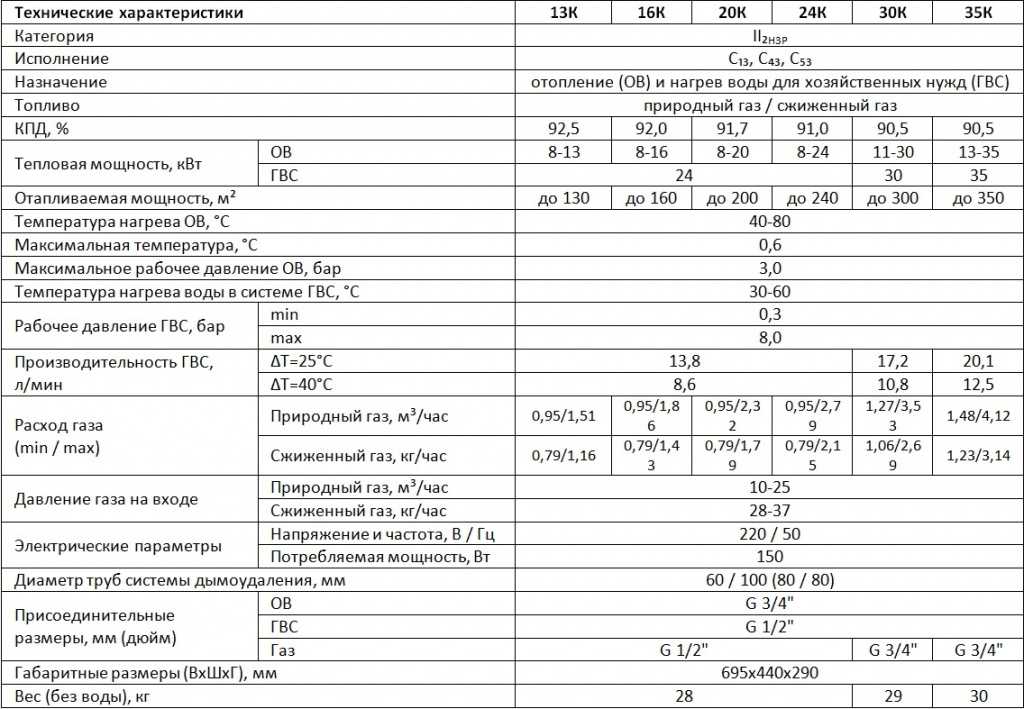

Разновидности газовых котлов и их технические характеристики
Котлы Навьен мощностью 13 кВт имеют довольно большой модельный ряд:
Navien Deluxe
Серия Deluxe пришла на смену модельному ряду Navien Ace, производство которого прекращено. Конструкция серии Deluxe мало отличается от устройства старых моделей, но внесены некоторые усовершенствования, усилены слабые узлы, увеличен общий ресурс котла.
Технические характеристики:
| Страна, производитель | Южная Корея, Навьен |
| Тип | Двухконтурный |
| Способ установки | Настенный |
| Вид топлива | Природный или сжиженный газ |
| Площадь обогрева | 130 м2 |
| Обогреваемый объем | 364 м3 |
| КПД | 91,7% |
| Тип камеры сгорания | Закрытый |
| Полезная мощность | 7-13 квт |
| Расход газа ( макс) | 1.4 м3/час (природный)
1.16 кг/час (сжиженный) |
| Температура ОВ | 30°-85° |
| Температура ГВС | 30°-65° |
| Материал теплообменника | Нержавеющая сталь |
| Размеры | 695x440x265 |
| Вес | 28 кг |
Navien Deluxe Plus
Один из вариантов серии Deluxe, отличающийся небольшим изменением количества потребляемого газа. Кроме того, он имеет коаксиальный дымоход, удобный в монтаже и не требующий создания лишних проходов сквозь перекрытия и кровлю.
Характеристики:
| Страна, производитель | Южная Корея, Навьен |
| Тип | Двухконтурный |
| Способ установки | Настенный |
| Вид топлива | Природный или сжиженный газ |
| Площадь обогрева | 130 м2 |
| Обогреваемый объем | 364 м3 |
| КПД | 91,7% |
| Тип камеры сгорания | Закрытый |
| Полезная мощность | 7-13 квт |
| Расход газа ( макс) | 1.4 м3/час (природный)
1.16 кг/час (сжиженный) |
| Температура ОВ | 30°-85° |
| Температура ГВС | 30°-65° |
| Материал теплообменника | Нержавеющая сталь |
| Размеры | 695x440x265 |
| Вес | 28 кг |
Navien Deluxe S
Новинка среди котлов серии Deluxe. Имеет усовершенствованные узлы, устранены некоторые недоработки в соединениях и деталях. Обладает несколько уменьшенными размерами.
Параметры котла:
| Страна, производитель | Южная Корея, Навьен |
| Тип | Двухконтурный |
| Способ установки | Настенный |
| Вид топлива | Природный или сжиженный газ |
| Площадь обогрева | 130 м2 |
| Обогреваемый объем | 364 м3 |
| КПД | 91,7% |
| Тип камеры сгорания | Закрытый |
| Полезная мощность | 7-13 квт |
| Расход газа ( макс) | 1.4 м3/час (природный)
1.16 кг/час (сжиженный) |
| Температура ОВ | 30°-85° |
| Температура ГВС | 30°-65° |
| Материал теплообменника | Нержавеющая сталь |
| Размеры | 695x400x255 |
| Вес | 28 кг |
Navien Ace Atmo
Котел оборудован камерой сгорания открытого типа. Это несколько меняет общую конструкцию агрегата, требует использования в хорошо проветриваемом помещении. Возможна работа только на природном газе. Для большего теплового эффекта в конструкции применен медный теплообменник, дающий лучший режим передачи тепловой энергии.
Характеристики котла:
| Страна, производитель | Южная Корея, Навьен |
| Тип | Двухконтурный |
| Способ установки | Настенный |
| Вид топлива | Природный или сжиженный газ |
| Площадь обогрева | 130 м2 |
| Обогреваемый объем | 364 м3 |
| КПД | 86% |
| Тип камеры сгорания | Открытый |
| Полезная мощность | 7-13 квт |
| Расход газа ( макс) | 1.4 м3/час (природный)
1.16 кг/час (сжиженный) |
| Температура ОВ | 40°-80° |
| Температура ГВС | 30°-65° |
| Материал теплообменника | Медь |
| Размеры | 720x430x340 |
| Вес | 26 кг |
Navien Prime
В дополнение к стандартному набору опций данный котел снабжен погодозависимой автоматикой, самостоятельно регулирующей режим обогрева в соответствии с изменениями температуры на улице. Это снимает с владельца заботу об изменении настроек котла и повышает комфорт для жильцов дома.
| Страна, производитель | Южная Корея, Навьен |
| Тип | Двухконтурный |
| Способ установки | Настенный |
| Вид топлива | Природный или сжиженный газ |
| Площадь обогрева | 130 м2 |
| Обогреваемый объем | 364 м3 |
| КПД | 91,7% |
| Тип камеры сгорания | Закрытый |
| Полезная мощность | 7-13 квт |
| Расход газа ( макс) | 1.4 м3/час (природный)
1.16 кг/час (сжиженный) |
| Температура ОВ | 30°-85° |
| Температура ГВС | 30°-65° |
| Материал теплообменника | Нержавеющая сталь |
| Размеры | 695x440x265 |
| Вес | 28 кг |
Navien Smart TOK
Данный агрегат является наиболее продвинутой моделью. При одинаковых технических характеристиках, он обладает погодозависимым режимом обогрева, имеет возможность управления со смартфона, для чего в него встроен модуль WiFi.
Параметры котла:
| Страна, производитель | Южная Корея, Навьен |
| Тип | Двухконтурный |
| Способ установки | Настенный |
| Вид топлива | Природный или сжиженный газ |
| Площадь обогрева | 130 м2 |
| Обогреваемый объем | 364 м3 |
| КПД | 91,7% |
| Тип камеры сгорания | Закрытый |
| Полезная мощность | 7-13 квт |
| Расход газа ( макс) | 1.4 м3/час (природный)
1.16 кг/час (сжиженный) |
| Температура ОВ | 40°-80° |
| Температура ГВС | 30°-60° |
| Материал теплообменника | Нержавеющая сталь |
| Размеры | 695x440x265 |
| Вес | 28 кг |
Ошибки котлов Навьен (Navien)
Котлы Навьен широко известны на рынке отопительной техники. Причин тут несколько: универсальность (их можно установить как в частном доме или в квартире, а также в нежилом помещении), качество, автоматизация процесса работы котла и при всем при этом – доступная цена.Но любое оборудование может иногда выходить из строя. И вина тут совсем не в качестве самого котла.
Ваш котел Navienвыдает ошибку на дисплее? Часто проблемы связаны с неправильной установкой, нарушениями во время эксплуатации, отсутствием сервисного обслуживания или с его низким уровнем и другими факторами. Поэтому ошибки котлов Навьен на экране могут периодически появляться.
Главное, знать, что означают коды ошибок котлов Навьен, чтобы оценить ситуацию и найти решение проблемы.Коды ошибок котлов Navien, причины их возникновения и возможные варианты решения от специалистов компании «Санвэй» читайте ниже.
Ошибка 01
Ошибка 01 означает перегрев котельного оборудования. Чаще всего котел перегревается в случае засора системы отопления или из-за неисправности циркуляционного насоса.
Как исправить ошибку 01
Ошибка 02 сообщает, что котел Navienимеет низкий уровень теплоносителя. Либо проблема с датчиком потока. Как правило, когда котел Навьен выдает ошибку 02, из крана горячей воды первые секунды идет кипяток, а потом холодная. То есть температура воды резко становится максимальной и также резко падает.
Как устранить ошибку 03 котла Навьен
3.Если газ не поступает в горелку, то возможно перекрыта подача газа или неисправен газовый клапан.
Ошибка 04 котла Навьен означает о ложный сигнал о коротком замыкании цепи датчика пламени или наличии пламени. То есть проблема в сбое работы платы управления.
Ошибка 05
Ошибка 05 говорит об обрыве цепи датчика температуры воды в системе отопления.>/p?
Как устранить ошибку 05
3. Попробовать отсоединить разъем датчика температуры воды в отопительной системе от разъема блока управления и снова соединить их.
Ошибка 06 на экране сообщает о коротком замыкании цепи датчика температуры воды в системе отопления.
Ошибка 07
Ошибка 07 говорит об обрыве цепи датчика температуры горячей воды.
Как устранить ошибку 07
3. Отсоедините разъем датчика температуры ГВС от разъема коннектора блока управления, а потом снова соедините их для нормального контакта.
Ошибка 08 сообщает о коротком замыкании цепи датчика температуры горячего водоснабжения.
Как устранить ошибку 08
Ошибка 09 котла Навьен извещает о проблемах (сбоях) в работе вентилятора. Возможно, неисправен двигатель вентилятора. Еще одна причина – сбой в работе платы управления.
Как устранить ошибку 09
Ошибка 10 котла Навьен(Navien) говорит о сбое в работе системы дымоудаления. Возможно дело в засоренном дымоходе, перегибе трубок от датчика давления воздуха или их неправильном подключении. Еще одна возможная причина появления этой ошибки – сильные порывы ветра.
Как устранить ошибку 10
3. Проверить как подсоединены трубки от датчика воздуха. Исключить наличие перегиба.
Ошибка 011 — это ошибка заполнения теплоносителя. Но в котлах Навьен для российского рынка она не предусмотрена. Встречается только в котлах, рассчитанных на европейский рынок.
Ошибка 12
Ошибка 12, которую выдает котел Навьен, сообщает о погасании пламени во время работы котла. Проблема может крыться в неисправности газовой арматуры.
Ошибка 13
Ошибка 13 котла Навьен говорит о коротком замыкании датчика протока системы отопления.
Как устранить ошибку 13
4. Перезапустить котел. Возможно дело в плате управления. Может возникнуть необходимость замены платы.

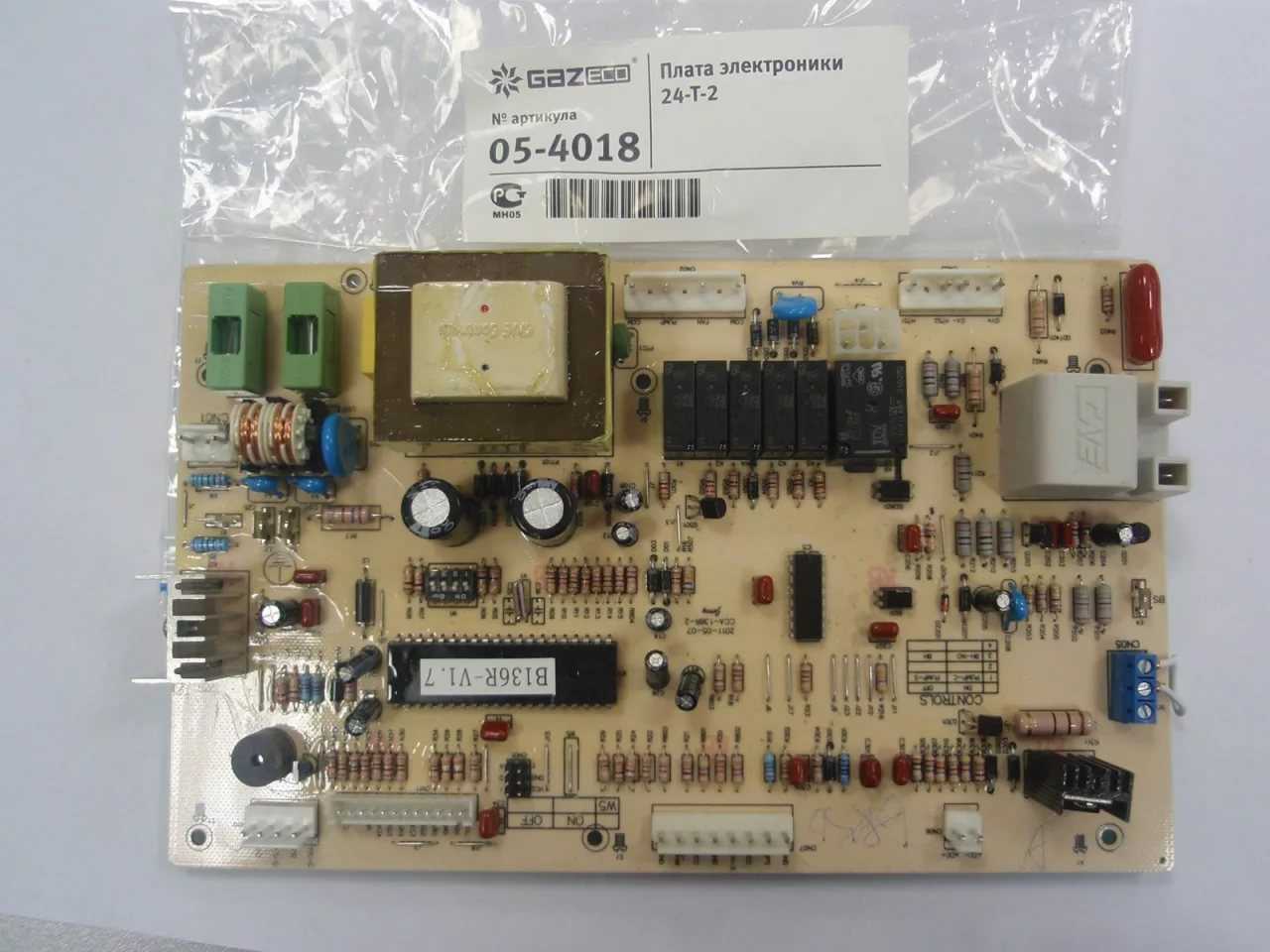

Ошибка 15 говорит о проблемах в работе платы управления.
Как устранить ошибку 15
3. Заменить плату управления.
Ошибку 16 котел Навьен выдает, когда происходит перегрев отопительного оборудования. Датчик срабатывает на перегрев и блокирует работу котла. Возможно проблема в неисправности самого датчика.
Как устранить ошибку 16
5. Перезапустить котел. Возможно дело в плате управления. Может возникнуть необходимость замены платы.
Ошибка17 говорит о проблемах установки DIP-переключателяна блоке управления.
Ошибка 18
Ошибка 18 означает перегрев датчика дымоудаления.
Как устранить ошибку 18
4. В случае неисправности или некорректной работы платы управления, перезапустите котёл. При повторном сбое замените плату управления.
Ошибка 27 информирует об обрыве или коротком замыкании цепи датчика давления воздуха APS.
Как устранить ошибку 27
Теперь вы знаете коды ошибок, которые может выдавать котел navien. Обращайтесь в компанию «Санвэй» для качественного ремонта котла Навьен.
Особенности
Котел Navien производится одноименной компанией из Кореи на основе ее личных изобретений. В итоге получается оборудование, которое отличается повышенной эффективностью, экономичностью и довольно простой эксплуатацией. Таким образом, получается, что при помощи этой техники удается организовать отличное индивидуальное отопление.
Сегодня на рынке от компании Navien можно встретить настенные обогревающие устройства, отличающейся тягой (естественная или принудительная). Такие двухконтурные агрегаты могут отопить жилье площадью 20-500 квадратных метров.
Работа данных устройств осуществляется по вполне обычной схеме. Поглощение тепла, которое производится, когда газ сгорает, нагревает теплообменник котла. Насос, который встроен в саму систему устройства, позволяет циркулировать воде от теплообменника. В камеру сгорания поступает принудительно воздух при помощи встроенной системы вентиляции.
Чтобы срок службы отопительных устройств был больше, производитель изготавливает их из нержавеющей стали, поэтому они хорошо защищены от ржавчины и способны длительное время выдерживать высокие температуры и температурные перепады.
Обычно котлы, работающие на газу, состоят из:
- коробки-корпуса;
- насоса для циркуляции;
- горелки;
- одного или двух теплообменников.
В моделях от Navien горелка может иметь различное строение. Например, в агрегатах открытого вида должен быть обязательно дымоход, который обеспечит тягу. Воздух для горелки будет браться сразу из места, где располагается котел. Это означает, что для такой модели понадобится постоянное поступление кислорода в помещение.
Для закрытых горелок используется дымоход, который называется коаксидальным. Через него происходит подача кислорода и выходят продукты, получившиеся в результате сгорания. Такое устройство работает с принудительной тягой. Само отверстие для вентиляции в данном случае будет выведено на улицу сквозь стену.
Теплообменники на двухконтурных отопительных устройствах раздельные. Один из них обеспечивает отопление помещения, а другой нагревает холодную воду для пользования. Стоит отметить, что для изготовления обеих теплообменников корейцы используют исключительно нержавейку. Это позволяет значительно продлить их срок службы, в то время как в большинстве котлов от других производителей только один из теплообменников не подвержен коррозии.
Нельзя не отметить такой важный момент, как то, что компания самостоятельно изготавливает все элементы, входящие в состав котла.
Встроенная интегральная микросхема в электронную плату котла обеспечивает защиту от перепадов напряжения. Подобная защита имеется только в дорогом газовом оборудовании от немецкого производителя. Однако не стоит надеяться только на чип, лучше все же дополнительно воспользоваться стабилизатором напряжения.
Самой главной особенностью котлов Navien можно считать блок управления в виде небольшой коробочки, которая вынесена наружу. На ней есть дисплей и кнопки, которые позволяют управлять работой устройства. К примеру, на дисплее отображаются данные о неисправностях или ошибках в работе, температура воды, воздуха и теплоносителя. Также на нем можно выставить время. Кнопки позволяют самостоятельно выставить режим работы котла, температуру и включить или выключить оборудование.
Мощность газового агрегата является достаточно важным параметром, ведь от него зависит производительность. Чем больше будет мощность, тем больше воды в минуту сможет нагреть котел. Например, если мощность агрегата составляет 13 кВт, то в минуту он будет выдавать около 10,5 литров нагретой воды, а если 35 кВт – примерно 19 литров. Практика показала, что на среднюю семью достаточно устройства мощностью 16 кВт, которое способно выдавать 14 л/м.
Управление устройствами Navien очень удобно еще и по причине наличия систем голосового сопровождения, которое может всегда дать подсказку. Самодиагностика оборудования также хороша, так как дает возможность в самые короткие сроки получить необходимые данные о сбоях в работе, неполадках или каких-либо ошибках.
При всем этом отопительное оборудование является выносливым, долговечным, компактным и недорогим. По соотношению цена-качество оно лучше, чем многие немецкие и итальянские аналоги.
Принцип действия
Горение топлива способствует нагреву теплоносителя в первичном теплообменнике.
Циркуляционный насос обеспечивает перемещение воды по системе, постоянно подавая новые порции остывшего потока на смену нагретому.
Трехходовой клапан выполняет регулировку температуры, подмешивая к потоку с максимальной степенью нагрева некоторое количество холодного теплоносителя, в результате чего образуется заданная температура в системе.
Горение топлива поддерживается и усиливается потоком воздуха, который подается вентилятором турбонаддува.
Вся работа постоянно мониторится соответствующими датчиками, передающими сигналы на плату управления, которая взаимодействует с выносным пультом.
Газовый котел Навьен корейская модель, адаптированная пол российские условия эксплуатации
Южнокорейская корпорация «Kyung Dong Navien Co» давно присутствует на российском рынке. Ее основная продукция — газовые котлы под одноименным названием. Свою нишу компания давно и крепко удерживает, потому что газовый котел «Навьен» адаптирован под российские условия эксплуатации, у него приемлемая цена, плюс неплохие технические характеристики. Что сегодня предлагает корпорация:
- Отопительные агрегаты настенного и напольного исполнения.
- Одноконтурные и двухконтурные модели.
- С открытой и закрытой камерами сгорания.
- Достаточно широкий выбор по позиции мощности.
Если рассматривать газовые котлы «Navien» в плане правильного выбора, то необходимо сделать их разделение на основе мощности, а соответственно и под размеры отапливаемого здания. И чем меньше производительность газового агрегата, тем меньше отапливаемая им площадь. Отсюда и основное разделение на настенные и напольные конструкции.
Модель Navien Ace
Настенные модели
Именно они стали основной позицией, которая хорошо прижилась в России. Выходя на отечественный рынок, корейские инженеры столкнулись со специфичными проблемами, которые не давали возможность эксплуатировать настенные газовые котлы «Навьен». А это:
- Низкое давление в газовых магистралях, особенно этим отличались трубопроводы, построенные по принципу кооперации. Такие системы встречаются в основном в загородных поселках, где отопительные котлы очень востребованы.
- Нестабильное давление в системе водопровода.
- Все время происходящие перепады в системе электроснабжения.
- Небольшое количество технически подготовленных работников, на которых можно было бы переложить услуги обслуживания и ремонта.
Поэтому корейцы решили в первую очередь зайти на российский рынок с нивелированным под российские условия эксплуатации газовым котлом Navien Ace. Кстати, эта модель до сих пор является одной из самых популярных и востребованных.
Схема турбонадува

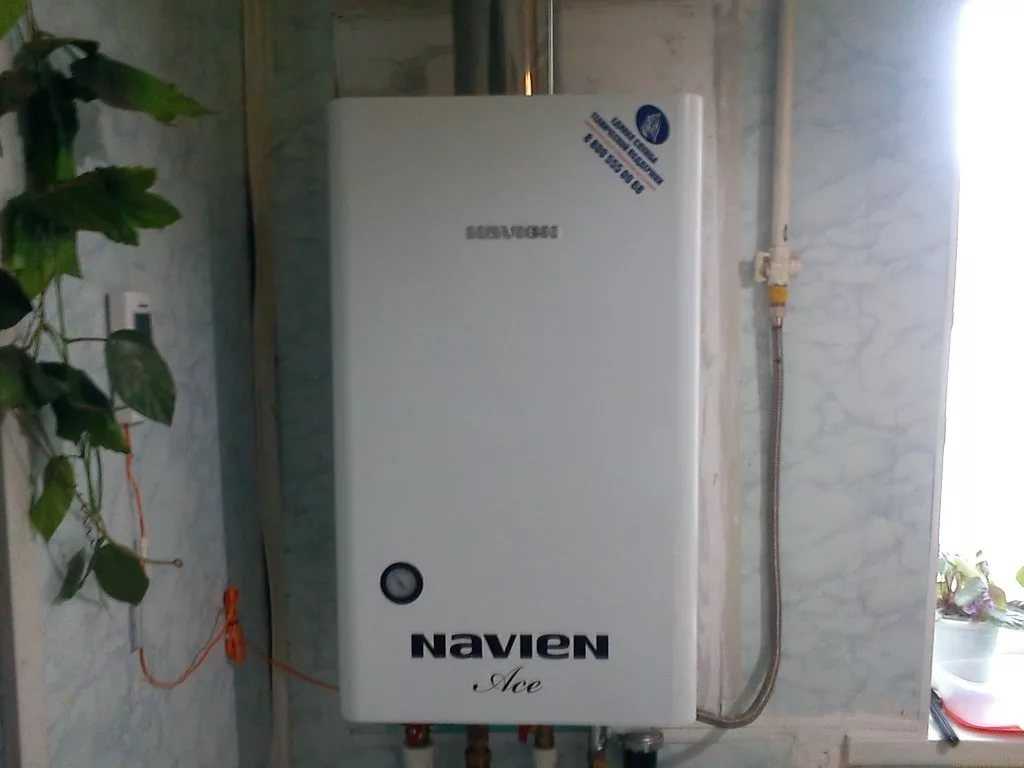

Котел Navien Ace
В чем преимущества данной модели, почему она до сих пор так популярна?
- Во-первых, производитель установил в конструкцию агрегата уникальный блок, который следит за напряжением в сети переменного тока. Без помощи стабилизатора этот агрегат спокойно выдерживает падение напряжения до 30%. Он может работать и при стандартном напряжении в 220 вольт, и при 155 в, и при 280 в. Кстати, такие скачки выведут из строя любую другую модель.
- Во-вторых, существует определенный минимальный показатель давления в газовой магистрали, которая считается критичной. Ниже его котлы отопления уже не работают. Так вот для многих этот показатель равен 13 миллибар, а для газового котла Навьен этот показатель равен 4 миллибара. Представляете, какая большая разница. Уже многие котлы отказываются работать, а «корейцу» даже более низкое давление ни почем.
- В-третьих, низкое давление воды в отопительной системе. В этой модели предел составляет 0,1 бар. Соответственно котлы этой марки могут быть использованы и в частном домостроении, и в городских квартирах.
- В-четвертых, есть у этой модели одна очень важная функция, которая отвечает за замерзание теплоносителя. Если температура теплоносителя опускается ниже +5°С, циркуляционный насос, который располагается внутри корпуса отопительного прибора, начинает работать в постоянном режиме. Он прогоняет воду по системе отопления, не давая ей замерзнуть. Это очень интересное решение данной проблемы.
Если рассматривать эту модель с чисто технической стороны, то необходимо отметить, что устройство газового котла «Навьен» достаточно сложное. На рисунке ниже показано, из каких узлов и частей он состоит.
Устройство котла
По сути, это миниатюрная котельная, где есть все: циркуляционный насос, расширительный бак, блок автоматики и всевозможная запорная арматура. Кстати, специалисты жалуются на неадекватную работу автоматической системы. К сожалению, это одно из слабых мест отопительного агрегата, куда можно еще добавить и плохую работу регулятора температуры. Он частенько заедает, поэтому в последних моделях колесико было заменено кнопочной панелью.
Мощность данного вида котлов варьируется в диапазоне 7-40 кВт. Но здесь есть своеобразное разделение, которое определяет конкретную модель. К примеру, газовый котел Navien Ace 16k, у которого мощность варьируется в пределах от 9 до 16 кВт, или Navien Ace 40k с мощностью от 14 до 40 кВт. Но вот что удивительно, все основные технические характеристики газовых котлов Навьен настенного исполнения практически одинаковые, кроме, конечно, расхода топлива и площади обогреваемого здания.
Давайте перечислим некоторые общие технические характеристики.
Где они используются
Двухконтурные котлы фирмы Навьен предназначены для эксплуатации в частных домах или офисах соответствующего размера. Они оптимальным образом рассчитаны на обслуживание подобных помещений, обладают необходимым запасом мощности и прочими возможностями.
Использование подобного оборудования в производственных цехах или общественных зданиях затруднено из-за больших объемов, уменьшающих эффективность работы оборудования.
Кроме того, подача ГВС актуальна именно в жилых домах, что несколько ограничивает область использования, но позволяет уверенно отнести эти агрегаты к группе бытовых отопительных приборов.
Виды
Существуют разные виды газовых котлов Navien (Навьен):
- По типу установки — настенные и напольные. Различие между ними понятно из названия. Напольные агрегаты имеют большую мощность и габариты. Настенные компактнее, не занимают слишком много места и могут быть установлены непосредственно в помещении с точками разбора.
- По типу конструкции камеры сгорания — атмосферные и закрытые. У атмосферных моделей горение происходит при непосредственном участии воздуха помещения и требует качественной вентиляции. Закрытые системы обеспечивают подачу воздуха в камеру (турбонаддув) и вывод продуктов горения наружу без контакта с внутренней атмосферой дома. Атмосферные типы имеют меньший КПД, но стоят заметно дешевле закрытых моделей.
- Существуют также конвекционные и конденсационные модели. Первые, самые распространенные, используют только энергию сгорания топлива. Второй вид котлов, более сложный в конструкционном отношении и дорогой, использует энергию выводимых продуктов горения, получая дополнительно до 30% тепла. Это происходит за счет наличия дополнительного теплообменника, в котором использована энергия образования пара в системе дымоотведения.
ВАЖНО!
Наиболее востребованными моделями являются конвекционные образцы с закрытой камерой сгорания. Они обладают самым высоким КПД и оптимальным соотношением цены и рабочих параметров.
Настройка газового котла Навьен
Далее рассмотрим, как осуществить настройку газового котла Навьен Делюкс своими руками. Манипуляции производят с помощью выносного пульта, имеющего встроенный комнатный датчик температуры.
Настройка отопления
Чтобы настроить режим отопления и выставить температуру теплоносителя, следует зажать кнопку с изображением радиатора, пока на экране не появится такой же значок. Если картинка «радиатор» мигает, значит, на экране высвечивается установленная температура теплоносителя. Если символ не мигает, то высвечивается фактический уровень нагрева воды.
…
Настенные газовые котлы Navien – модельный ряд, плюсы и минусы
Как работают и какие преимущества газовых котлов «Navien Ace»
Газовый клапан котла – принцип работы и настройка
Для установки желаемой температуры используют кнопки «+» и «-» при мигающем значке «радиатор». Возможный диапазон находится в пределах от 40ºC до 80ºC. После настройки температуры она автоматически сохранится. Несколько секунд значок «радиатор» будет мигать, после чего на экране высветиться фактическая температура теплоносителя.
Отопление с регулировкой температуры воздуха
Для настройки желаемой температуры воздуха в помещении необходимо зажать кнопку «радиатор», пока на экране не появится изображение «домик с термометром». Он означает режим «Отопление с регулированием температуры воздуха в помещении».
…
При мигающем символе «домик с термометром» на экран выводится желаемая температура в помещении. При немигающем значке на дисплее высвечивается фактическая комнатная температура.
Когда значок мигает, с помощью кнопки «+» и «-» выставляется желаемый уровень нагрева в помещении, регулируемый в диапазоне 10-40ºC. После этого температура автоматически сохраняется, и значок перестает мигать.
Настройка температуры горячей воды
Для настройки температуры горячей воды необходимо зажать кнопку «кран с водой» пока в правом углу не появится аналогичный мигающий символ. После этого можно установить желаемую температуру горячей воды в диапазоне от 30ºC до 60ºC
Настройки автоматически сохранятся и символ «кран с водой» перестанет мигать.Обратите внимание! В режиме «Приоритет горячей воды» температура нагревания воды регулируется иначе. Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды». Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек»
Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой»
Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой».
Режим «Приоритет горячей воды» подразумевает приготовление запаса воды заданной температуры даже в случае, если она не используется. Он позволяет подать нагретую воду потребителю на несколько секунд раньше.
Режим «Вне дома»
Режим «Вне дома» подразумевает работу газового котла только для приготовления горячей воды. Для перевода агрегата в данный режим нужно нажать кнопку, на которой изображены стрелка и кран с водой. Появившийся символ «кран с водой» на экране означает, что режим «Вне дома» установлен
Рядом с ним отображается фактическая температура в комнате.Обратите внимание! Данный режим удобен для использования в теплое время года, когда горячее водоснабжение необходимо, а в отоплении надобности нет
Настройка режима «Таймер»
Режим «Таймер» необходим для задания времени остановки работы газового котла в границах от 0 до 12 часов. Агрегат будет работать по полчаса, отключаясь на время заданного интервала.
Чтобы установить режим «Таймер», следует зажать кнопку «радиатор» пока не появится символ «часы». При мигающем значке с помощью клавиш «+» и «-» задают время интервала. Выставленное значение сохраняется, «часы» перестают мигать, и на дисплее отображается фактическая температура воздуха.
Устройство
Конструкция газового котла Navien Ace 24 K состоит из кожуха, внутри которого размещены узлы конструкции:
- Расширительный бак емкостью 8 л.
- Теплообменник, соединенный с газовой горелкой.
- Циркуляционный насос.
- Вентилятор турбонаддува.
- Трехходовой кран.
- Устройства для очистки теплоносителя, датчики, клапаны, клапан регулировки подачи газа и т.д.
Работа агрегата заключается в нагреве поступающего потока горячей воды и теплоносителя и организации циркуляции в системе обогрева. При понижении уровня горячей воды в расширительном баке происходит автоматический запуск горелки, нагревающей свежие порции поступающей воды.
Тем же способов происходит дополнение объема теплоносителя в системе отопления.
Контролируя давление, можно обнаружить нарушение герметичности и вовремя устранить его до появления серьезных протечек.
