Эксплуатация газового котла navien deluxe: монтаж двухконтурных настенных моделей своими руками + отзывы владельцев

Установка и подключение

Монтаж, наладку и первый пуск любой модификации газового котла Navien должны выполнять сервисная служба, а запуск газового оборудования представители горгаза.

Впрочем, собственнику теплового оборудования потребуется знать основные моменты пуска котла в эксплуатацию, чтобы контролировать ход монтажно-строительных работ.

Газовый котел не допускается устанавливать во влажных, подвальных помещениях, не имеющих приточной вентиляции. Обычно такие навесные агрегаты устанавливают в кухнях, если позволяет свободная площадь, а напольные варианты в специальной топочной.

Основные правила расположение настенного котла Navien:

  1. Котел устанавливается на капитальную стену из жаростойких материалов.
  2. Промежуток от фронта котла до противоположной стены должен быть не менее 1.0 для того чтобы можно было обслуживать устройство.
  3. Промежуток от котла до любого электроприбора должен быть не менее 0.6 м.
  4. Промежуток между боковой поверхностью котла и стен должен быть не менее 0.2 м.
  5. Промежуток между уровнем пола и нижней плоскостью котла должен быть не менее 0.8 м.
  6. Агрегат должен иметь самостоятельную линию электропитания 220В/50Гц.
  7. Корпус котла в обязательном порядке заземляют.
  8. Помещение, в котором устанавливается газовый аппарат, должен иметь 3-х кратную часовую систему приточной вентиляции.

Атмосферные котлы Navien Ace Atmo

Особенность этой линейки заключается в камере сгорания открытого типа, в которую воздух поступает прямо с помещения, где установлен агрегат. Все модели двухконтурные, мощность 13, 16, 20, 24 кВт. В котле установлен процессор, который не дает системе разморозится, защищает от скачков напряжения и перепадов давления в системе отопления, ГВС и газификации.

Как устанавливаются электрические котлы для водяного отопления дома мы писали в этой статье.

Газовый котел Навьен 24 квт технические характеристики:

  • КПД 86%;
  • минимальная мощность для отопления 9 кВт;
  • минимальное давление воды 0,1 бар;
  • минимальное давление ГВС 0,6 атм.

Для таких котлов нужен дымоход сечением 130 мм. Диметр патрубков для отопления ¾ дюйма, а для ГВС и газа ½ дюйма. Агрегат работает на природном и сжиженном газе. Это энергозависимый прибор, который потребляет 110 Вт/час.

Автономное отопление и подача горячей воды превращают частный дом в комфортное жилище, обеспечивающее немалую экономию и не зависящее от аппетитов поставщиков ресурсов.

Установка собственного котла позволяет самостоятельно регулировать режим обогрева, исходя из необходимости и климатических условий, а не среднегодового графика подачи теплоносителя.

Выбор оборудования в торговой сети обширен, но отыскать наиболее удачный вариант довольно сложно.

Стоимость европейских моделей котлов слишком высока, качество отечественных образцов нередко оставляет желать лучшего.

Рассмотрим один из наиболее удачных вариантов, сочетающих доступную стоимость и высокое качество.

Инструкция по эксплуатации

Работа котлов Navien проходит в автоматическом режиме и практически не нуждается в участии человека.

Единственное, что требуется от владельца — установка комфортной температуры ОВ. Если в качестве топлива используется сжиженный газ, необходимо следить за своевременной заменой баллонов.

Возможность длительной работы без специализированных сервисных проверок является особенностью оборудования фирмы Navien, которая удобна для пользователей и снимает с них заботу о состоянии агрегата.

При появлении каких-либо неисправностей на дисплее появляется код соответствующей ошибки, давление воды показывает манометр, позволяющий своевременно обнаружить протечку системы.

От владельца может потребоваться приобретение и установка специального фильтра или умягчителя воды, которые позволят продлить жизнь большинству узлов котла — теплообменнику, насосу или трехходовому крану. Если подача воды производится из собственной скважины, установка умягчителя становится необходимостью.

Ассортимент

Ассортимент южнокорейской компании Navien постоянно расширяется, что позволяет покупателям приобретать для себя оптимально подходящие по всем параметрам газовые котлы.

Потому рассказать про всех представителей модельного ряда невозможно. Вместо этого мы рассмотрим оборудование Навьен, которое можно разделить на три большие категории.

  1. Настенные модели. Настенные котлы имеют двойной теплообменник, маркируются как Ace, Deluxe. Deluxe — это двухконтурные модели, которые имеют широкий диапазон мощностей до 13 до 40 кВт. Все котлы серии Deluxe турбированные. Турбированное оборудование Deluxe может иметь коаксиальный или раздельный дымоход. Помимо Deluxe, большим спросом пользуется серия настенных моделей Асе. Серию Асе делят на Turbo и Atmo. Отличие между ними заключается в том, что Турбо полностью адаптированы под эксплуатацию в условиях нестальной подачи газа и электричества на котел. Дополнительное преимущество Асе Турбо — это защита от замерзания и турбонаддув горелки. Если говорить про Атмо, то это классический газовый котел, отлично обеспечивающий отопление частного дома. У Атмо присутствуют все сильные стороны Турбо, кроме турбонаддува горелки.
  2. Напольные котлы фирмы Navien. Если настенные модели вас по тем или иным причинам не устраивают, отличные отзывы заслужили напольные модели. Их применяют для отопления и горячего водоснабжения частных домов. К отличительным особенностям напольных моделей котлов Навьен стоит отнести их компактные размеры, простоту эксплуатации и удобный монтаж. К каждому котлу прилагается подробная инструкция, согласно которой произвести установку сможет даже новичок в подобных делах. Настенные модели устанавливать несколько проще, хотя и с ними проблем не возникает. Двойной теплообменник значительно повышает эффективность теплообразования в газовом котле.
  3. Конденсационные. Deluxe, Ace и прочие модели компании Навьен не так давно получили серьезного конкурента в лице конденсационных южнокорейских котлов. Они маркируются NCN. Их отличительная особенность — это повышенная мощность, диапазон которой составляет 19,6-37,9 кВт. Эти котлы эффективно используют топливу, затрачивая меньшее его количество, но обеспечивая более высококачественным нагревом. Коэффициент полезного действия у котлов Навьен конденсационного типа достигает 108 процентов. Это стало возможным за счет использования тепла, которое выделяется при конденсации пара. Так потребители экономят деньги на оплате газа, но эффективнее отапливают собственный дом. Теплообменник здесь несколько другой. Его конструкция уникальная, отличается наличием системы предварительного создания горючей смеси. Горелки обязательно модуляционные, диапазон работы которых поражает.

Выбирая котлы от компании Навьен из серий Делюкс, Ace или прочего ассортимента, вы покупаете качество и надежность. Это один из немногих случаев, когда производитель не требует больше только за бренд. Высокий уровень котлов Navien не вызывает сомнений.

Особенности функционала котлов марки Navien

Котлы южнокорейского производства с логотипом Navien неспроста лидируют в рейтингах, составленных на основании мнения мастеров из сервисных служб. Работают они безотказно, соответствуют стандартам РФ, обладают внушительным перечнем качеств, обеспечивающих комфортную эксплуатацию.

К преимуществам, которыми могут воспользоваться обладатели газовых нагревательных агрегатов, относятся:

  • Защита от замерзания. Стабильно действующая система, исключающая формирования ледяных пробок в трубах и агрегате. При падении температуры в окружающем пространстве ниже +10º автоматически активизируется циркуляционный насос, при понижении от +6º запускается горелка.
  • Защита от скачков напряжения. Безопасность и непрерывную работу агрегата обеспечивает устройство, исключающее сбои и остановки. Вмонтированный в микропроцессор чип SMPS (аббревиатура от Switchet Mode Power Supply) срабатывает при колебаниях в электросети.
  • Защита от низкого давления в газопроводе. Агрегаты без нарушения работоспособности переносят падение давления в системах поставки голубого топлива. Не прекращают работу даже в случае, если напор составляет всего 4 мбар.
  • Использование при падении напора воды. Котлы от южнокорейского производителя качественно работают, если напор холодной воды на входе в агрегаты опускается до 0,1 бара.
  • Уникальная технология обогрева. К оборудованию прилагается выносной пульт управления, снабженный температурным датчиком. Снятые им показания мгновенно передаются котлу, который включается и отключается в соответствии с изменениями температурного фона в пределах обрабатываемого объекта.

Кроме того котлы бренда Navien снабжаются отлично действующей автоматикой и широким набором систем безопасности, прерывающим нагрев теплоносителя и санитарной воды в случае назревания или возникновения угрожающей ситуации.

Для контроля давления воды в пределах котла он оснащен манометром. Есть предохранительный клапан, позволяющий снизить напор, если он выше регламентированной изготовителем нормы. Чтобы исключить перегрев, установлены фильтры и для отопления, и для водоснабжения, и для газа.

Основные коды ошибок и их расшифровка

Рассмотрим, какие коды ошибок могут появиться на дисплее агрегата:

Код ошибки Тип неисправности
Е01-02 Отсутствие теплоносителя в системе (сбой работы датчика протока)
Е03 Отсутствие пламени
Е04 Ложное свидетельство о наличии пламени (пробой искры на датчик)
Е05 Обрыв датчика температуры ОВ
Е06 КЗ датчика температуры ОВ
Е07 Обрыв датчика температуры ГВС
Е08 КЗ датчика температуры ГВС
Е09 Отказ вентилятора
Е10 Сбой в работе системы дымоудаления
Е13 КЗ датчика протока ОВ
Е15 Неисправность или отказ платы управления
Е16 Превышение допустимой температуры нагрева котла
Е18 Перегрев датчика дымоудаления
Е27 КЗ или обрыв датчика давления воздуха

Появление большинства ошибок сопровождается остановкой работы котла, что опасно в зимнее время, поэтому реагировать на них следует максимально оперативно.

КАК УСТАНОВИТЬ НАСТЕННЫЙ ГАЗОВЫЙ КОТЕЛ?

На сегодняшний день человек может воспользоваться одним из множества различных способов обеспечения своего дома теплом. Наиболее распространенным вариантом является, естественно, установка настенных газовых котлов. Невзирая на сравнительно недавнее появление настенных устройств, они получили достаточно высокую популярность. Иногда такие аппараты попросту называют мини-котельными, ведь в небольшом корпусе размещено множество очень важных элементов. Но чтобы оборудование работало правильно, нужно знать, как установить газовый настенный котел.

На сегодняшний день человек может воспользоваться одним из множества различных способов обеспечения своего дома теплом. Наиболее распространенным вариантом является, естественно, установка настенных газовых котлов. Невзирая на сравнительно недавнее появление настенных устройств, они получили достаточно высокую популярность. Иногда такие аппараты попросту называют мини-котельными, ведь в небольшом корпусе размещено множество очень важных элементов. Но чтобы оборудование работало правильно, нужно знать, как установить газовый настенный котел.

Почему тухнет?

Затухание газового котла вызывается следующими причинами:

  • Сильный порыв ветра снаружи или сквозняк внутри помещения (для агрегатов атмосферного типа).
  • Засорение форсунок горелки.
  • Прекращение подачи газа в магистрали.

Возможны и другие причины затухания котла — например, блокировка системой самодиагностики при возникновении значительных проблем с какими-либо узлами.

Все проблемы решаются только путем вызова работника газовой службы или техника из сервисного центра. Самостоятельный ремонт газового оборудования запрещен и может повлечь за собой административные санкции.

Затухание газового котла вызывается следующими причинами:

Сколько стоят

Продукция немецкого концерна вполне доступна российскому потребителю. Цена среднестатистического котла Wolf — 70-100 тысяч рублей. Стоимость зависит от мощности и конструкции. Самые дорогие настенные котлы — конденсационные.

Как напольные, так и настенные котлы удобны, надежны. Метод монтажа нисколько не отражается на их работе и характеристиках. Навесные аппараты компактней, а напольные обладают большей теплопроизводительностью.

Технические характеристики

Современные агрегаты Navien оборудованы выносным пультом управления, на который поступает сигнал от температурного датчика.

Его показания моментально передаются на чип блока управления, который дает сигнал исполнительному механизму увеличить/уменьшить расход подачи газа на двухконтурный котел. Аналогично может поступить команда на полное отключение агрегата, если возникнет аварийная ситуация в его работе.

Наиболее популярными модификациями газовых котлов Навьен являются двухконтурные настенные агрегаты с закрытой топкой, тепловой мощностью 20-24 кВт, способных качественно обогреть помещение от 160 до 240 м2 и приготовить горячую воду для бытовых нужд семьи из 4-х человек.

Технические характеристики настенных газовых агрегатов Навьен с закрытой камерой сгорания:

  1. Navien Deluxe Plus – 20k, отопление – 160 м2, максимальная/минимальная производительность – 20/9 кВт, расширительный бачок – 8л, электронасос — да, отопление+ГВС, КПД- 91.7% расход газа – 2.15 м3/час, цена – 31 080 руб.
  2. Navien Deluxe Plus – 24k,  отопление – 192 м2, максимальная/минимальная производительность – 24/9 кВт, расширительный бачок – 7.5 л, электронасос — да, отопление +ГВС, КПД -90.5%, теплообменник — стальной, расход газа – 2.58 м3/час, цена – 31 230 руб.
  3. Navien Deluxe Plus -24k COAXIAL, мощность 24 кВт, отопление – 240 м2, максимальная/минимальная производительность – 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД-90.5 %, теплообменник — стальной, расход газа – 2.58 м3/час, цена – 28 500 руб.
  4. Navien ACE-20AN, отопление -190 м2,естественного сгорания, максимальная/минимальная производительность – 20/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД- 91%, теплообменник — пластинчатый, расход газа – 2.06 м3/час, цена – 29 130 руб.
  5. Navien Deluxe – 20k White, отопление – 186 м2, максимальная/минимальная производительность – 20/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД – 90.5 %, теплообменник — стальной, расход газа – 2.15 м3/час, цена – 32 160 руб.
  6. Navien Deluxe – 24k White, отопление – 220 м2,максимальная/минимальная производительность – 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД – 91.5 %, теплообменник — стальной, расход газа – 2.58 м3/час, цена – 29 980 руб.
  7. Navien Deluxe-20k COAXIAL White, отопление – 190 м2, максимальная/минимальная производительность – 20/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД – 90.5 %, теплообменник — стальной, расход газа – 2.15 м3/час, цена – 32 160 руб.
  8. Navien Deluxe-24k COAXIAL White, отопление – 220 м2,максимальная/минимальная производительность – 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД – 90.5 %, теплообменник — стальной, расход газа – 2.15 м3/час, цена – 29 090 руб.
  9. Navien SmartTok – 24K, отопление – 220 м2,максимальная/минимальная производительность – 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД – 91.0 %, теплообменник — стальной, расход газа – 2.6 м3/час, цена – 34 430 руб.
  10. Navien Deluxe S COAXIAL-24k, отопление – 200 м2,максимальная/минимальная производительность – 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД – 91.2 %, теплообменник — стальной, расход газа – 2.58 м3/час, цена – 31 060 руб.

Обзор моделей

Многие пользователи поначалу давали негативные отзывы о корейских котлах. Причины – течи в соединениях. Устранять их приходилось, заменяя прокладки – нужно покупать довольно дорогой комплект. Вторая недоработка была связана с запоздалым запуском горелки – теплоноситель успевал остыть больше нужного. Но компания исправила недочеты, сегодня подобных обвинений в адрес «Навьен» практически нет. Бренд выпускает навесные нагреватели трех типов:

  • атмосферные;
  • конденсационные;
  • турбированные.

Потребитель может приобрести газовый котел:

  • Одноконтурный или двухконтурный.
  • Настенный или напольный. Последние более громоздкие и требуют отдельного помещения.
  • С открытой или с закрытой камерой сгорания.

Navien Atmo 24AN и другие

Атмосферный настенный аппарат Navien Atmo, сменил менее удачную модификацию Асе. Может функционировать при крайне низком давлении топлива – 8 мБар, и воды – 0,6 Бар. В серии 4 модели разной мощности – 13, 16, 20, 24 кВт. Теплообменник для отопления – из меди. Для ГВС – из нержавейки. Автоматическое управление. Имеется выносной пульт. Есть защита от замерзания. Технические характеристики:

  • 24 кВт.
  • Нагрев воды в системе отопления — 80 °С.
  • Давление в контуре (максимальное) – 3 Бар.
  • КПД – 86%.
  • Максимальная температура воды в ГВС — 60 °С.
  • Вес – 27 кг.
  • Ориентировочная стоимость 26-27 000 рублей.
  • Площадь обогрева – 240 м².

Deluxe 24K и другие турбированные модификации

Линейка турбированных модификаций представлена сразу тремя сериями Deluxe (13-40 кВт), Prime и Smart TOK (13-35 кВт). «Навьен Айс Турбо» – устаревшая модель, на замену ей пришли аппараты Делюкс и Прайм. Наддувные нагреватели имеют закрытую топку, а воздух в нее подается принудительно – вентилятором. Производительность вентилятора регулируется контроллером. Чтобы воздух поступал в камеру, организуется коаксиальный дымоход. За счет принудительного нагнетания, турбированные модификации отличаются повышенным КПД.

Более никаких отличий между турбированными и атмосферными версиями нет. Комплектация совершенно аналогичная – расширительная емкость, насос, дополнительный теплообменник.

Серия Prime, как и Deluxe Coaxial имеет закрытую топку и все обычные элементы турбированной модели. Но в Прайм есть дополнительный модуль – погодозависимая автоматика. Характеристики 2-х контурного настенного котла Deluxe 24K:

  • КПД – 90,5%.
  • 24кВт.

автоподжиг.

  • Максимальная площадь обогрева 20 м².
  • Расход газа природного — 2,58 м куб/ч.
  • Размеры (ШхВхГ) – 440х695х265 мм.
  • Вес – 28 кг.

NCN 40KN  и другие конденсационные модели

Принцип работы конденсационного нагревателя основан на использовании как прямого, так и скрытого тепла, выделяющегося во время сжигания газа. Это позволяет достигать высоких значений КПД – более 100%. Конденсационные нагреватели представлены моделями Navien NCN и NCB. Их теплообменники – из нержавейки. Комплектация аналогична турбированным версиям. Отличие – функции контроллера расширены. Например, он может программировать работу на следующие семь дней. NCN представлена 4 котлами 21-40 кВт, NCB также 4-мя моделями 24-40 кВт. Воздух подается принудительно – по коаксиальному или раздельному дымоходу. Для примера — характеристики NCN 40KN:

  • 40,5 кВт.
  • Два контура. Настенная установка.
  • Закрытая топка.
  • Автоподжиг.
  • Весит 38 кг.
  • КПД 107,4%.
  • Максимальный нагрев воды в ГВС — 65 °C.

LST 30 KG и другие напольные модели

Бренд представляет линейку напольных котлов из четырех серий — LST, LFA, GA, GST мощностью 13-60, 13-40, 11-35 и 35-60 кВт соответственно. Каждый из представленных образцов – универсальный напольный аппарат, способный работать как природном газе, так и на дизтопливе. Напольные версии, ничуть не меньше настенных насыщены автоматикой. Для примера – характеристики LST 30 KG:

  • 90% КПД.
  • Вес – 45 кг.
  • 30 кВт.
  • Отапливаемая площадь – 300 м².
  • Автоподжиг.
  • Энергозависимый.

Плюсы и минусы

Как и у любой другой компании, у продукции Navien есть огромный ряд достоинств:

  • Устойчивость к скачкам напряжения, которая достигается с помощью особого чипа. С ним творения корейцев будут работать даже при колебаниях сети в пределе от 165 до 300 Вольт;
  • Легкость в эксплуатации, возможность управлять некоторыми моделями голосом и с помощью мобильного телефона на большой дистанции;
  • Небольшие габариты устройств, благодаря чему их легко можно разместить даже в самой маленькой квартире или котельной в частном доме;
  • Низкая стоимость эксплуатации;
  • Автоматизированная работа, возможность запрограммировать режим работы заранее;
  • Большой срок службы при необходимом обслуживании;
  • Отличное соотношение качества к цене;
  • Высокая скорость нагрева отопительного контура;
  • Функция диагностики, которая сама определяет ошибки и поломки модели;
  • Забота об экологии.

Диапазон цен

Стоимость котла у разных продавцов несколько отличается, что объясняется условиями логистики или ценовой политикой производителя.

В разных магазинах агрегат можно приобрести по ценам от 27000 до 29250 руб., хотя возможны и более высокие цены.

Доставка, монтаж и настройка (если требуется) производятся по возможности и оплачиваются в соответствии с расценками и условиями работы специалистов профильных подразделений.

ВАЖНО!

Оформление гарантии производится отдельно и в обязанности продавцов не входит. Приобретая оборудование, следует позаботиться о заключении договора гарантии с сервисным центром. Некоторые магазины производят эту услугу и оформляют такие договоры по поручению сервисных центров, но в других точках гарантию не оформляют.

Настройка газового котла Навьен

Далее рассмотрим, как осуществить настройку газового котла Навьен Делюкс своими руками. Манипуляции производят с помощью выносного пульта, имеющего встроенный комнатный датчик температуры.

Настройка отопления

Чтобы настроить режим отопления и выставить температуру теплоносителя, следует зажать кнопку с изображением радиатора, пока на экране не появится такой же значок. Если картинка «радиатор» мигает, значит, на экране высвечивается установленная температура теплоносителя. Если символ не мигает, то высвечивается фактический уровень нагрева воды.

Настенные газовые котлы Navien – модельный ряд, плюсы и минусы

Как работают и какие преимущества газовых котлов «Navien Ace»

Для установки желаемой температуры используют кнопки «+» и «-» при мигающем значке «радиатор». Возможный диапазон находится в пределах от 40ºC до 80ºC. После настройки температуры она автоматически сохранится. Несколько секунд значок «радиатор» будет мигать, после чего на экране высветиться фактическая температура теплоносителя.

Отопление с регулировкой температуры воздуха

Для настройки желаемой температуры воздуха в помещении необходимо зажать кнопку «радиатор», пока на экране не появится изображение «домик с термометром». Он означает режим «Отопление с регулированием температуры воздуха в помещении».

При мигающем символе «домик с термометром» на экран выводится желаемая температура в помещении. При немигающем значке на дисплее высвечивается фактическая комнатная температура.

Когда значок мигает, с помощью кнопки «+» и «-» выставляется желаемый уровень нагрева в помещении, регулируемый в диапазоне 10-40ºC. После этого температура автоматически сохраняется, и значок перестает мигать.

Настройка температуры горячей воды

Для настройки температуры горячей воды необходимо зажать кнопку «кран с водой» пока в правом углу не появится аналогичный мигающий символ. После этого можно установить желаемую температуру горячей воды в диапазоне от 30ºC до 60ºC. Настройки автоматически сохранятся и символ «кран с водой» перестанет мигать.

Обратите внимание! В режиме «Приоритет горячей воды» температура нагревания воды регулируется иначе. Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды»

Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой»

Теперь рассмотрим, как выполнить настройку газового котла Навьен Делюкс в режиме «Приоритет горячей воды». Для его активации зажимают клавишу «кран с водой» пока на экране не появится символ «кран и огонек». Теперь можно установить нужную температуру с помощью клавиш «+» и «-». Во время изменения температуры ГВС над символом «кран и огонек» должен мигать значок «кран с водой».

Режим «Приоритет горячей воды» подразумевает приготовление запаса воды заданной температуры даже в случае, если она не используется. Он позволяет подать нагретую воду потребителю на несколько секунд раньше.

Режим «Вне дома»

Режим «Вне дома» подразумевает работу газового котла только для приготовления горячей воды. Для перевода агрегата в данный режим нужно нажать кнопку, на которой изображены стрелка и кран с водой. Появившийся символ «кран с водой» на экране означает, что режим «Вне дома» установлен. Рядом с ним отображается фактическая температура в комнате.

Обратите внимание! Данный режим удобен для использования в теплое время года, когда горячее водоснабжение необходимо, а в отоплении надобности нет

Настройка режима «Таймер»

Режим «Таймер» необходим для задания времени остановки работы газового котла в границах от 0 до 12 часов. Агрегат будет работать по полчаса, отключаясь на время заданного интервала.

Чтобы установить режим «Таймер», следует зажать кнопку «радиатор» пока не появится символ «часы». При мигающем значке с помощью клавиш «+» и «-» задают время интервала. Выставленное значение сохраняется, «часы» перестают мигать, и на дисплее отображается фактическая температура воздуха.

Турбированные котлы Navien Ace Turbo Korea

Начинка котла Ace Turbo Korea ничем не отличается от Deluxe Coaxial. То есть, оба агрегата двухконтурные, могут работать в одинаковых условиях, оснащены идентичными системами поддержания температуры в помещении и предотвращения размораживания контура. Камера сгорания тоже герметичная и работает в тандеме с вентилятором. Неисправности газового котла Навьен при скачках напряжения исключены благодаря специальному чипу в микропроцессоре.

Работа герметичной камеры сгорания невозможна без турбины.

Выпускается две модификации мощностью 35 и 40 кВт. Естественно, что такие котлы Навьен по инструкции потребляют больше газа. На минимальной мощности расход составляет 1,48 м. куб/час природного газа, на максимальной мощности – 4,4 м. куб/час. Кроме этого, нагреватель может работать на сжиженном газу, в таком случае расход несколько меньше. Основные характеристики:

  • КПД 91,5%;
  • минимальная мощность 14 кВт;
  • минимальное давление воды в отоплении 0,6 атмосферы;
  • минимальное давление системы ГВС 0,1 атмосфер;
  • пропускная способность 20,1 или 22,9 л/час в зависимости от мощности.

Для таких агрегатов подходит только дымоход FF 75/70 – это одна из основных отличий данной модели от Deluxe Coaxial. Вес нагревателя 30 кг. Сечение патрубков для подключения к системе отопления и центральному газопроводу составляет ¾ дюйма. Патрубок на горячую воду на ½ дюйма. Установку оборудования может производить только специалист с соответствующим уровнем допуска.

Достоинства и недостатки

Достоинствами агрегата принято считать:

  • Простота эксплуатации.
  • Регулировка режимов работы производится с выносного пульта и не требует никаких сложных или специальных действий.
  • Оптимальное для подобных устройств соотношение качества и стоимости.
  • Возможность одновременного отопления дома и подачи ГВС.
  • Монтаж и подключение котла не отличаются особой сложностью и могут быть выполнены самостоятельно.
  • Оборудование адаптировано к эксплуатации в российских условиях и способно работать на низких давлениях воды и газа, а также свободно переносит перепады и резкие скачки давления.

Недостатками являются:

  • Пользователи единодушно сетуют на слишком высокий уровень шума от вентилятора и хлопки при запуске горелки.
  • Теплообменник из нержавейки менее эффективен, чем медный узел, использованный в других сериях. Положение в какой-то степени спасает наличие турбонаддува, но он же ускоряет выход узла из строя.
  • Существует необходимость приобретения стабилизатора. Несмотря на заверения производителей о способности автоматически компенсировать колебания сети в пределах 30 % от номинала, на практике котлы просто отключаются. Также недостатком является отсутствие возможности автономной работы, без электричества. Любое отключение чревато прекращением обогрева с непредсказуемыми последствиями.

ВАЖНО!
Как достоинства, так и недостатки котлов Навьен в большинстве присущи всем подобным агрегатам и могут считаться особенностями конструкции агрегатов.

Технические характеристики

Современные агрегаты Navien оборудованы выносным пультом управления, на который поступает сигнал от температурного датчика.

Его показания моментально передаются на чип блока управления, который дает сигнал исполнительному механизму увеличить/уменьшить расход подачи газа на двухконтурный котел. Аналогично может поступить команда на полное отключение агрегата, если возникнет аварийная ситуация в его работе.

Наиболее популярными модификациями газовых котлов Навьен являются двухконтурные настенные агрегаты с закрытой топкой, тепловой мощностью 20-24 кВт, способных качественно обогреть помещение от 160 до 240 м2 и приготовить горячую воду для бытовых нужд семьи из 4-х человек.

Технические характеристики настенных газовых агрегатов Навьен с закрытой камерой сгорания:

  1. Navien Deluxe Plus – 20k, отопление – 160 м2, максимальная/минимальная производительность – 20/9 кВт, расширительный бачок – 8л, электронасос — да, отопление+ГВС, КПД- 91.7% расход газа – 2.15 м3/час, цена – 31 080 руб.
  2. Navien Deluxe Plus – 24k, отопление – 192 м2, максимальная/минимальная производительность – 24/9 кВт, расширительный бачок – 7.5 л, электронасос — да, отопление +ГВС, КПД -90.5%, теплообменник — стальной, расход газа – 2.58 м3/час, цена – 31 230 руб.
  3. Navien Deluxe Plus -24k COAXIAL, мощность 24 кВт, отопление – 240 м2, максимальная/минимальная производительность – 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД-90.5 %, теплообменник — стальной, расход газа – 2.58 м3/час, цена – 28 500 руб.
  4. Navien ACE-20AN, отопление -190 м2,естественного сгорания, максимальная/минимальная производительность – 20/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД- 91%, теплообменник — пластинчатый, расход газа – 2.06 м3/час, цена – 29 130 руб.
  5. Navien Deluxe – 20k White, отопление – 186 м2, максимальная/минимальная производительность – 20/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД – 90.5 %, теплообменник — стальной, расход газа – 2.15 м3/час, цена – 32 160 руб.
  6. Navien Deluxe – 24k White, отопление – 220 м2,максимальная/минимальная производительность – 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД – 91.5 %, теплообменник — стальной, расход газа – 2.58 м3/час, цена – 29 980 руб.
  7. Navien Deluxe-20k COAXIAL White, отопление – 190 м2, максимальная/минимальная производительность – 20/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД – 90.5 %, теплообменник — стальной, расход газа – 2.15 м3/час, цена – 32 160 руб.
  8. Navien Deluxe-24k COAXIAL White, отопление – 220 м2,максимальная/минимальная производительность – 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД – 90.5 %, теплообменник — стальной, расход газа – 2.15 м3/час, цена – 29 090 руб.
  9. Navien SmartTok – 24K, отопление – 220 м2,максимальная/минимальная производительность – 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД – 91.0 %, теплообменник — стальной, расход газа – 2.6 м3/час, цена – 34 430 руб.
  10. Navien Deluxe S COAXIAL-24k, отопление – 200 м2,максимальная/минимальная производительность – 24/9 кВт, расширительный бачок — да, электронасос — да, отопление + ГВС, КПД – 91.2 %, теплообменник — стальной, расход газа – 2.58 м3/час, цена – 31 060 руб.

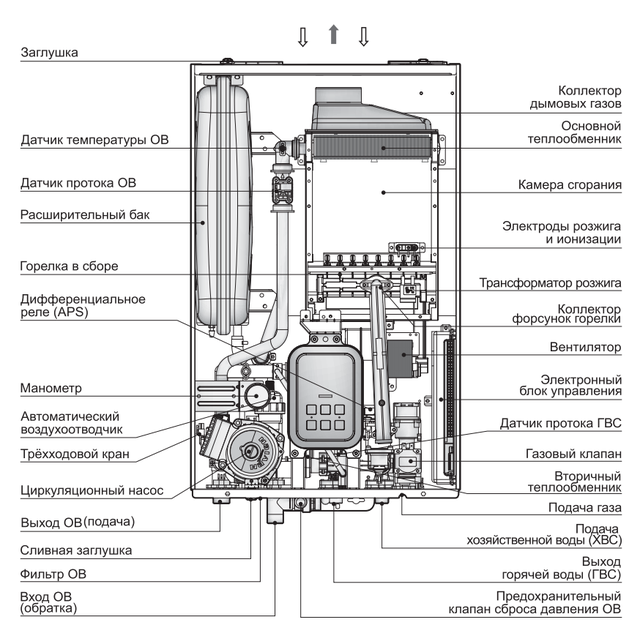

Устройство

Газовый котел Navien Deluxe Coaxial 24 кВт оборудован камерой сгорания закрытого типа и раздельным теплообменником для теплоносителя и ГВС. Производит одновременный нагрев теплоносителя системы отопления (ОВ) и горячей воды для бытовых нужд (ГВС).

Вывод продуктов горения производится с помощью европейский (коаксиальной) системы дымоудаления.

Под дымоходом располагается трубчатый теплообменник, ниже которого находится горелка. В левой части кожуха установлен 8-литровый расширительный бак, под которым находится циркуляционный насос.

Холодная вода и теплоноситель, поступая в котел, проходят через теплообменники и в нагретом состоянии направляются в соответствующие системы. Для регулировки температуры в системах используется трехходовой кран. Турбонаддув обеспечивается с помощью вентилятора, подающего свежий воздух в камеру сгорания.

Технические характеристики Navien Deluxe Plus 24k

Технические характеристики модели Navien Deluxe Plus практически не отличаются от параметров базовой модели Deluxe 24К.

Единственное отличие — более высокий КПД, составляющий 91,7% против 90,5% у базовой модели.

Кроме того имеется повышенный расход ГВС в режиме 35°, составляющий 9,9 л/мин.

Источники

  • https://expert-dacha.pro/otoplenie/kotly-ot/gazovye-k/proizvoditeli-gaz-k/g-k-navien/deluxe-24k.html
  • https://ExpertKotel.ru/cat/navien/navien-deluxe-s-coaxial-24k
  • https://OTZIV-OTZIV.ru/katalog/otopitelnye-kotly/otopitelnye-kotly-navien/otzyvy-navien-deluxe-24k-12502166.html
  • https://peredpokupkoy.ru/otzyvy-navien-deluxe-24k-12502166/

Диапазон цен

В большинстве регионов России стоимость котлов Навьен Делюкс находится в пределах 27-32 тыс. руб. Прежде всего, цены зависят от мощности агрегата.

Кроме того, в ценообразовании активно участвует логистика и прочие факторы, накладные расходы и т.д. Людям, планирующим покупку котла, следует учесть, что общая сумма расходов будет несколько выше, чем цена агрегата. Это происходит потому, что необходима доставка, монтаж и подключение устройства.

Все эти мероприятия не следует производить самостоятельно, так как сервисные центры отказывают в гарантийном обслуживании, если установка производилась не их работниками.

ОБРАТИТЕ ВНИМАНИЕ!
Некоторые магазины не имеют полномочий составлять гарантийный договор. Этот момент следует уточнить, и при необходимости самостоятельно заключить гарантийное соглашение с представителями сервисного центра.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Корреспондент-строитель
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
