Основные ошибки и неисправности в газовых котлах Protherm
Все возможные проблемы постоянно мониторят датчики системы самодиагностики. Это группа терморезисторов и прочих элементов, срабатывающих при изменении заданного режима работы.
Сигнал с датчика проходит на электронную плату управления, которая тут же дает оповещение на дисплей. Появляется буквенно-числовой код, например F 01 или F 28.
Каждое сочетание обозначает ту или иную ошибку, т. е. отказ или выход из строя соответствующего узла агрегата.
ВАЖНО!
Полный перечень ошибок, достаточно длинный, изложен в инструкции, которую рекомендуется держать под рукой для оперативного определения проблемного узла.
Работа газового котла целиком построена на использовании горелки. Это основной и наиболее ответственный узел аппарата, поскольку именно горелка выполняет главную задачу и является источником максимальной опасности.
Это определяет степень контроля за ее работой со стороны автоматики котла. Кроме этого, повышенному вниманию подвергается состояние отопительного контура (наличие и давление воды), система дымоудаления.
Система самоконтроля котлов Protherm включает в свой перечень несколько десятков позиций, большинство из которых определяют состояние газовой аппаратуры и системы дымоотведения как направлений повышенной опасности. Однако, не оставлены без внимания и менее важные элементы.
Коды ошибок, их причины и способы устранения
Расшифровка кодов ошибок агрегатов Протерм у разных моделей примерно одинаковая. Если Вы хотите узнать подробно, что обозначает неисправности газового котла протерм леопард или пантера, загляните в их инструкцию по эксплуатации. Ниже приведены все возможные коды ошибок.
Коды ошибок F00 и F01 – температурные сенсоры подачи и обратки выключены. Эта ошибка означает блокирование розжига и прекращение подачи топлива через газовый клапан. Она может быть вызвана не только прямой неполадкой, но и возникать вследствие срабатывания системы безопасности – аварийного термостата. Низкое давление топлива на входе, неверное подключение фазы и нуля также могут стать причиной потери пламени.
F10, F11 – короткое замыкание датчиков подачи и обратки.
Код F13 – сломан датчик бойлера. Проверьте проводку сенсоров и их работоспособность.
Ошибка F20 указывает на проблему с перегревом. Случается из-за отсутствия расхода отопительной воды в системе. Чтобы устранить проблему, необходимо:
- проверить работоспособность насоса и при необходимости его разблокировать;
- осмотреть тепловой фильтр;
- удостовериться, что запорные краны открыты;
- проверить контур ГВС.
Код F22 – недостаток воды в системе. Причины обычно такие:
- утечка в системе отопления – долейте теплоноситель;
- дефект расширительного бака – проверьте бачок.
F23 – достигнута максимальная разница между температурой подачи и обратки. Обычно это происходит при наличии проблемы с циркуляцией воды
Проверьте датчики подачи и обратки, обратите внимание на режим работы насоса
Ошибка F24 означает проблемы с циркуляцией воды. Появляется в результате слабой работы насоса или при низком давлении воды. Возможно, следует отрегулировать режим работы насоса или же в системе появилась утечка теплоносителя.
F25 (для моделей с классическим дымоходом) – система обнаружила в канале отвода тяги переизбыток дыма. Проверьте выхлопную трубу – возможно, она забита и требует очистки. Осмотрите, хорошо ли работает вентиляция. Проверьте дымовой датчик.
Код F26 – отсутствует напряжение через клапан шагового двигателя. Данный код возникает по причине неисправности этого элемента. Проверьте работоспособность шагового двигателя и его разъем.
F27 — ошибка поступления сигнала пламени, хотя газовые клапаны закрыты. Нарушена логика процесса. Проверьте следующие элементы:
- датчик пламени;
- основную плату котла Protherm;
- газовую арматуру на герметичнсоть.
F28 – отсутствует пламя при розжиге. Причины появления кода такие:
- неправильные настройки газового клапана – проверьте и перенастройте;
- клапан сломан – замените деталь;
- сенсоры розжига неисправны – проверьте их состояние;
- отсутствует заземление.
Код ошибки F29 означает потерю пламени во время горения. Причины могут быть в следующем:
- недостаток или отсутствие топлива – проверьте узел подачи газа;
- нагар на датчике ионизации – проверьте сенсор;
- неполадки в системе зажигания и контроля огня.
F33 – проблема с дифференциальным реле. Выключатель не становится в положение выкл. (OFF), если вентилятор выключен. Проверьте дифференциальное реле. Возможно, произошел засор в канале дымоудаления или ветер изменил направление.
Ошибка F42 – поломка кодирующего резистора. Проверьте его работоспособность.
Код F61 – неисправность главной платы контура. Причиной являются сбои в управлении газового клапана. Перезапустите агрегат. Если это не помогло, проверьте:
- все подключения к плате контура;
- работоспособность электронной платы.
F62 – сбой в закрытии газового клапана.
F63 – проблема с памятью основной платы.
F64 – ошибка главной платы контура. Появляется из-за быстрых изменений параметров датчиков тепла подачи и обратки.
F65 – ошибка электронной платы. Температура основной платы управления слишком велика.
F67 – ошибка основной платы агрегата. Сбой сигнала огня.
F68 – колебания сигнала огня.
Код ошибки F70 появляется в случае, если пользовательский интерфейс не совмещается с электронной платой.
F72, F84 – разница температур между сенсорами подачи и обратки. Проверьте проводку температурных датчиков подающей и обратной линии, при необходимости замените сломанный датчик. F73 – поломка сенсора давления отопительного контура. Подтяните проводку датчика или замените сломанный элемент. Код F74 – электрическая неисправность сенсора давления.
F77 – поломка внешнего оборудования. Проверьте подключение конденсатного насоса и внешнего газового клапана.
F83 – означает отсутствие жидкости в системе — температура не повышается при работающей горелке. Скорее всего, в теплообменнике есть лишний воздух. Код F85 – проблема с датчиками подачи и обратки – они подсоединены к одной и той же трубе. Проверьте работоспособность датчиков температуры.
Правила эксплуатации котлов Протерм (Protherm)
ВАЖНО! Монтаж и установка газового котла осуществляется только специалистами газовых служб по заранее составленному проекту!
Котел выбирают в зависимости от размера отапливаемого помещения, от которого зависит мощность изделия. При этом обязательно учитывается материал и толщина стен здания, его высота, количество дверей, оконных проемов, их размер и способ утепления, тип остекления, вид крыши и пола.
- Также обязательно учитываются климатические условия региона и предпочтительный температурный режим членов семьи.
- Устанавливают отопительное устройство в специально оборудованном, защищенном месте.
- Для напольных котлов обустраивают помещение площадью 4 м2, с высотой потолка 2,5 м и шириной дверного проема не менее 80 см, обязательно наличие минимум одного окна и системы вентиляции.
Настенный котел монтируется в помещениях, в которых высота от пола до низа изделия составляет не менее 1 м, от верха изделия до потолка – 1-1,6 м, а до ближайшей стены минимум 32 см.
Эффективность системы отопления зависит от правильного монтажа, установки и расчетов мощности изделия.
Самые частые неисправности котлов Протерм
Комбинация F0 нередко всплывает на дисплее при уменьшении давления теплоносителя, которое должно поддерживаться в пределах 0,7 Бар. При остановке оборудования, возле обозначений в виде молнии на индикаторе будет мигать светодиод. Как только пользователь добавит жидкость в систему, процесс возобновится, но иногда это потребует перезагрузки приспособления.
Из возможных причин следует выделить некорректную работу термостата, либо нижнее заданное значение мощности не соответствует данным, выбранным владельцем.
Распространены поломки запальника, изменяется расстояние между электродами, что приводит к сбоям в процессе и выводу соответствующей ошибки котла протерм скат. Среди уязвимых деталей стоит отметить:
- Кабеля.
- Ионизированный электрод.
- Трансформатор для розжига.
- Автоматика.
- Клапан подачи газа.
Ошибка F2 в котле свидетельствует о неисправности датчика температуры воды в отоплении, подобные поломки случаются нередко в котле protherm.
Это обусловлено обрывом цепи, начинает мигать диод в виде молнии, а агрегат прекращает функционировать. Для точного определения проблемы стоит проверить все кабеля идущие от датчика к пульту управления.
Коды ошибок, расшифровка
При первом появлении кода на дисплее рекомендуется сделать сброс. Для этого перезагрузите технику, чтобы исключить системный сбой. Если после запуска снова загорелась ошибка, оповещающая о неисправности, тогда изучите таблицу ниже. Узнав значения кодов, вы устраните поломку самостоятельно.
| Код неисправности | Что означает | Как устранить ошибку своими руками |
| F01 | Сработала защита от перегрева. |
Осмотрите контакты термостата на целостность, подтяните соединения. Прозвоните датчик нагрева. Проведите замену при неполадке. Убедитесь, что теплообменник нормально работает. Если в его трубках скопилась накипь, тогда нарушена теплоотдача. Вода внутри может закипать и перегревать узел, что приведет к неполадке. Удалить накипь можно реагентами. |
| F02 | Термистор NTS горячего водоснабжения (ГВС) вышел из строя. | Выполните диагностику датчика, его контактов. Замените проводку или неисправный датчик. |
| F03 | Не работает термистор NTS отопительного контура на линии подачи. | |
| F06 | Вышел из строя датчик температуры NTS отопительной системы на обратной линии. | |
| F04 | Некорректная работа сенсора ионизации. |
|
| F05 | Нет подачи воздуха. | Что нужно делать:
|
| F07 | Повреждена проводка клапана подачи газа. | Осмотрите проводку, изолируйте или замените неисправные элементы. Подтяните контакты к разъемам. Проверьте клапан на исправность. |
| F08 | На линии подачи воды случился перегрев. | Проведите диагностику:
Неисправные детали подлежат замене. |
| F09 | Работа прессостата блокирована. | Выполните диагностику прессостата и его соединений. |
| F10 | Упало давление в контуре. | Проверьте:
Включите подпитку системы водой, пока не повысятся значения на манометре. |
| F11 | Плохо циркулирует теплоноситель в контуре. | Прочистите фильтры от мусора и грязи. Проведите диагностику насоса. |
| F12 | Перепады напряжения в сети. | Подключите стабилизатор напряжения. |
| F13 | Неверное подключение сенсоров NTS и электроники. | Переподключите устройства. |
Остальные неисправности
Не всегда при поломке появляются знаки на экране. Иногда это неполадки, заметные и без кода.
Не запускается котел. Батареи остаются холодными.
- Откройте запорные краны воды и газа.
- Осмотрите предохранитель, возможно, он отключился при скачке напряжения.
- Установите большую температуру нагрева.
- Долейте в систему теплоноситель.
Гаснет котел:
- Убедитесь в проходимости дымохода, наличии тяги.
- Прочистите трубу от загрязнений.
Ухаживайте за техникой, регулярно проводите чистку во избежание поломок.
Обзор серий бренда «Протерм»
Если рассматривать оборудование, работающее на газе, то по месту установки все котлы можно разделить на две большие категории:
- настенные – «Рысь конденсационная» («Lynx Condence») и «Рысь» («Lynx»), «Пантера» («Panther»), «Ягуар» («Jaguar»), «Гепард» («Gepard»);
- напольные – «Медведь» (серии KLOM, KLZ17, РLO, TLO), «Бизон NL», «Гризли KLO», «Волк (Volk)».
Несмотря на турецкую и белорусскую сборку, качество техники по-европейски высокое.
Среди настенных моделей – 1- и 2-контурные, атмосферные и турбированные, мощностью 11-35 кВт.
Напольные модели изготовлены из стали или чугуна, оснащены инжекторными или вентиляторными горелками, могут работать на природном и сжиженном газе. Диапазон мощности широкий – 12-150 кВт – поэтому выбрать прибор под конкретные условия несложно.
Каждая из серий обладает отличительными чертами, касающимися дизайна, габаритов, способа установки, технических характеристик, дополнительных функций:
- «Рысь» – конденсационные модели работают на 12-14 % экономичнее неконденсационных, поэтому признаны энергоэффективными приборами для отопления дачных домов и коттеджей.
- «Пантера» – последние модели выпускаются с удобной коммуникационной шиной eBus и обновленной системой безопасности
- «Ягуар» – главными преимуществами считаются невысокая цена агрегата и возможность раздельной регулировки двух контуров – отопительного и ГВС.
- «Гепард» – популярная настенная модель, которую можно установить как за городом, на даче или в коттедже, так и в городской квартире.
- «Медведь» – среди представителей различных серий – надежные агрегаты со встроенным бойлером, чугунным теплообменником и мощностью до 49 кВт.
- «Бизон NL» – универсальные модели по используемому топливу: одинаково эффективно работают на газе, мазуте или дизельном топливе, мощность – до 71 кВт.
- «Гризли KLO» – способны отапливать частные дома и офисные помещения площадью до 1500 м², максимальная мощность – 150 кВт.
- «Волк» – электронезависимый котел со стальным теплообменником, стабильно поставляет тепло в дачные и жилые дома даже при отсутствии электроэнергии.
По отзывам потребителей, агрегаты «Протерм» надежны, эффективны, удобны в монтаже и эксплуатации, а при регулярном обслуживании почти не дают сбоев.
Однако прочные материалы, хорошее топливо и отменная сборка не дают гарантии на безупречную службу, поэтому котлы всех перечисленных серий рано или поздно требуют замены запчастей, чистки или ремонта.
Особенности электрокотлов Протерм
Устанавливая в своем домовладении такой электрический агрегат, вы делаете отличный выбор. Чем покупать оборудование от сомнительных брендов, лучше немного переплатить и взять действительно стоящую вещь от известного производителя – от качества используемого котла зависит работоспособность всей системы. Тем более что компания Protherm обладает большим опытом в области выпуска электрического отопительного оборудования.
Существует только один модельный ряд — Скат.
Обогрев жилья, не подключенного к газовым магистралям, это всегда большая проблема. Существующие на рынке электрические котлы обладают либо высокой стоимостью, либо не могут похвастаться достаточным функционалом
В этом случае всегда обращаешь внимание на малогабаритные и аккуратные газовые модели, работающие в автоматическом режиме и не загромождающие пространство. Компания Protherm готова предложить владельцам загородного жилья аналогичные решения, но работающие от электрической сети
Электрические котлы Protherm – это уникальное решение, обладающее должной экономичностью. Они устанавливаются как в жилых, так и в нежилых здания, исправно генерируя тепло. Представлены единым модельным рядом под названием Скат – на выбор покупателей имеются образцы с тепловой мощностью от 6 до 28 кВт. Благодаря этому могут обогревать помещения площадью до 280 кв. м.
- Простое одноконтурное исполнение – если вы любите простое и надежное оборудование, вам обязательно понравится продукция указанного бренда;
- Широкий диапазон мощности – есть возможность выбрать аппарат, подходящий по мощности и по своей цене;
- Высокий КПД – эффективность, по словам производителя, составляет 99,5%. Это означает, что практически вся затраченная электроэнергия превращается в тепло, без существенных потерь;
- Абсолютно бесшумная работа – даже если оборудование будет стоять в спальне, оно не помешает как следует выспаться;
- Наличие точной регулировки температуры – создайте в своем доме комфортную и уютную атмосферу;
- Наличие универсальных моделей – они могут работать от однофазных и трехфазных сетей с напряжением 220 или 380 В;
- Легкий монтаж – вы сможете справиться с установкой самостоятельно, не прибегая к помощи специалистов.
Виды
Двухконтурные котлы Protherm делятся на несколько групп, объединенных общими признаками.
По типу установки бывают:
- Напольные. Устанавливаются либо прямо на пол, либо на специальную демпфирующую подставку.
- Настенные модели. Монтаж производится на поверхность стен, обладающих достаточной несущей способностью, либо на монтажную рампу.
Имеются различия в способе нагрева:
- Конвекционные. Обычный тип передачи тепловой энергии.
- Конденсационные. Применяется первичный нагрев с использованием тепла, полученного при конденсации водяного пара из выводимого дыма. Конденсационные установки дороже почти вдвое, но получить ожидаемый эффект можно только на низкотемпературных системах — теплый пол и т.п.
По типу камеры сгорания:
- Атмосферные (открытые). Используется естественная тяга печного типа.
- Турбированные (закрытые). Для создания правильного режима горения и вывода дымовых газов используется вентилятор турбонаддува.
Обилие конструкционных вариантов позволяет выбрать наиболее подходящий для имеющихся условий вариант и получить максимальный эффект от его эксплуатации.
Газовые котлы Protherm Рысь
Котлы Protherm Рысь представляют собой установки нового поколения. До недавнего времени они имели конвекционный тип конструкции, но теперь они выпускаются только в конденсационном варианте.
Это двухконтурные модели, способные одновременно обеспечивать жилище и отоплением, и горячей водой. Особенностью этого типа конструкции является использование дополнительного нагрева с помощью тепла, полученного при конденсировании водяного пара, присутствующего в отработанных газах.
Все котлы «кошачьих» серий предназначены для настенного монтажа, поэтому отличаются компактностью, относительно малым весом, привлекательным внешним видом. Установки проходят строгий контроль качества, тестирование состоит из проверки по 300 параметрам.
ВАЖНО!
Масса котла Рысь значительно снижена из-за использования литого теплообменника из сплава алюминия и кремния. При высоких эксплуатационных качествах, этот узел почти вдвое легче традиционных конструкций из меди или нержавеющей стали
Кроме того, этот сплав устойчив к появлению известковых отложений и позволяет увеличить временной интервал между очистками котла до 5 лет. При этом, ежегодное ТО необходимо проводить в любом случае.
Достоинства и недостатки
К достоинствам двухконтурных котлов следует отнести:
- Компактность, максимальный функционал при неизменных габаритах прибора.
- Возможность полноценного обеспечения жилища теплоресурсами собственного производства.
- Управление и настройка режимов работы системы производится самостоятельно, без влияния сетевых факторов.
- Возможность существенной экономии на подготовке ГВС.
Имеются и некоторые недостатки:
- Двухконтурные котлы не справляются с поставленной задачей при большом количестве потребителей горячей воды.
- При активном разборе ГВС падает температура в отопительном контуре.
- Расход газа на двухконтурных установках повышается.
ВАЖНО!
Для многочисленных семей необходимо использование котлов повышенной мощности или дополнительных бойлеров с большим объемом воды. Нагрев в проточном режиме подходит только для относительно небольших семей.
Диапазон цен
Конвекционные модели котлов Рысь сняты с производства, поэтому в продаже их увидеть практически невозможно.
Современные виды котлов имеют конденсационный тип конструкции, что заметно увеличивает их стоимость.
Диапазон цен находится в пределах 60-65 тыс. руб. в зависимости от мощности и региона доставки. Возможны колебания цен, обусловленные логистическими требованиями.
ОБРАТИТЕ ВНИМАНИЕ!
Планируя покупку котла, следует к его стоимости прибавить расходы на доставку, приобретение дополнительных устройств и заключение договора гарантии. Все это потребует немалых расходов, к которым надо быть готовым заранее.
Двухконтурные газовые котлы фирмы Protherm
Двухконтурные котлы обладают максимальным функционалом, позволяющим одновременно производить подготовку ОВ (теплоносителя) для отопительного контура и нагрев горячей воды (ГВС) для бытовых нужд.
Для жителей частных домов наличие такой возможности является весьма привлекательным бонусом, поскольку возникает полноценная система жизнеобеспечения, не требующая использования дополнительных приспособлений.
В конструкцию двухконтурных моделей добавлен вторичный теплообменник, использующий в качестве источника тепловой энергии только что нагретый теплоноситель (потому и вторичный), что позволило сократить количество узлов и деталей при той же эффективности агрегата.
Установка используется в круглогодичном режиме, на летний период отключается только отопительный контур.
PROTHERM Гепард. Двухконтурные настенные газовые котлы Протерм Гепард
Описание
| Настенные газовые двухконтурные котлы PROTHERM Гепард мощностью 12 и 23 кВт предназначены для отопления и приготовления горячей воды в стальном пластинчатом теплообменнике. Комплектация: композитный гидравлический блок, первичный медный теплообменник, пластинчатый вторичный теплообменник из нержавейки, модулирующая горелка из хромоникелевой стали, расширительный бак 5 л, циркуляционный насос, группа безопасности, возможность эквитермического регулирования, котел можно перевести на сжиженный газ. Переключение в режим ГВС происходит автоматически при открытии крана горячей воды. Основной особенностью котла является быстрый нагрев воды, около 2 секунд. |
Технические характеристики
| Тип | Гепард 23 MTV | Гепард 23 MOV | Гепард 12 MTV | Гепард 12 MOV |
| Топливо, давление на входе | природный газ, 13 mbar / сжиженный газ, 30 mbar | |||
| Мощность котла, кВт | 9.2 — 24.6 | 9.2 — 24.6 | 8.0 — 11.9 | 9.1 — 12.0 |
| Max расход газа, м3/час | 2.9 | 2.9 | 1.39 | 1.44 |
| Производительность ГВС, лит/мин | 1.5 — 11.4 | |||
| Отвод продуктов сгорания | турбо | в дымоход | турбо | в дымоход |
| Диаметр дымохода, мм | 60 / 100 | 155 | 60 / 100 | 136 |
| КПД котла | 90 % | 89 % | 90 % | 91 % |
| Вес котла без теплоносителя, кг | 34 | 31 | 34 | 31 |
| Присоединение газа | G 3/4″ | |||
| Присоединение контура ГВС/отопления | G 1/2″ / G 3/4″ | |||
| Габариты, В х Ш х Г, мм | 740 х 410 х 310 |
Настенные газовые котлы ПРОТЕРМ Гепард — Ваш оптимальный выбор по соотношению цена/качество !
Не запускается
Причин, по которым не зажигается котел, может быть несколько. Самая простая из них — неправильно присоединен кабель питания.
Котлы Protherm фазозависимы, т. е. фаза обязательно должна быть подключена к определенному электроду.
Те же требования к электродам «ноль» и «земля». Проблема решается просто — надо перевернуть вилку в розетке, или поменять местами электроды, если конструкция вилки не позволяет менять ее положение.
Другими причинами невозможности запуска котла могут быть:
- Отсутствие напряжения в сети.
- Отсутствие или крайне низкое давление газа.
- Отказ или поломка автоматики (платы управления),
- Короткое замыкание одного из датчиков, способных блокировать аппарат.
Все эти причины способны блокировать запуск и удерживать проблему, пока она не будет устранена. Поиск надо производить поэтапно, от наиболее простых причин к более сложным.
ОБРАТИТЕ ВНИМАНИЕ!
Не рекомендуется самостоятельно вмешиваться в состояние электроники или автоматики котла, особенно, если он под гарантией. Все вопросы решать только при участии техников из сервисного центра.
Какую модель лучше выбрать?
На первый взгляд может показаться, что, при полной идентичности моделей, правильнее выбирать более мощный вариант, чтобы иметь некоторый запас.
На практике это соображение не оправдывается, так как чрезмерная мощность создает лишнюю нагрузку на устройство.
Котел быстро нагревает теплоноситель и отключается. В короткий срок циркуляционный насос подгоняет новую порцию ОВ, котел снова запускается, нагревает ее и вновь отключается.
Такой режим частых кратковременных пусков и остановок способен быстро вывести котел из строя, поэтому при выборе надо руководствоваться размерами помещения и условиями работы системы.
ВАЖНО! Небольшие расхождения в размерах помещений и параметров котла допустимы, но слишком серьезные расхождения будут способствовать выходу агрегатов из строя от чрезмерной нагрузки
Инструкция по подключению
После доставки котла необходимо выполнить следующие действия:
- Установить агрегат на стену, используя прилагающийся кронштейн или специальную рампу.
- Присоединить все необходимые коммуникации, электропитание.
- Выполнить настройку и первый запуск котла.
Монтаж производится только на прочную стену с достаточной несущей способностью. Не допускается установка на поверхности, обшитые гипсокартоном или на тонкие перегородки.
В таких случаях должна быть использована специальная рампа, являющаяся самостоятельной несущей конструкцией.
Присоединение трубопроводов подачи газа, воды и теплоносителя надо производить тщательно, соблюдая все технические требования.
Герметичность газовых соединений проверяется мыльным раствором. При подключении электропитания необходимо обеспечить правильное присоединение фазного электрода, иначе запуск котла станет невозможен.
Настройка котла представляет собой установку показателей давления газа, воды и прочих параметров. Заполнение системы водой следует производить плавно, чтобы воздух мог выводиться полностью.
Когда давление достигнет нужного значения, кран подпитки закрывают и делают первый запуск для проверки работоспособности. Обычно он проходит неудачно из-за наличия остатков воздуха в насосе.
Попытку повторяют до тех пор, пока не будет получен благоприятный результат.
Установку и подключение котла должны выполнять официальные представители гарантийной организации, иначе договор будет считаться аннулированным.
Особенности установки

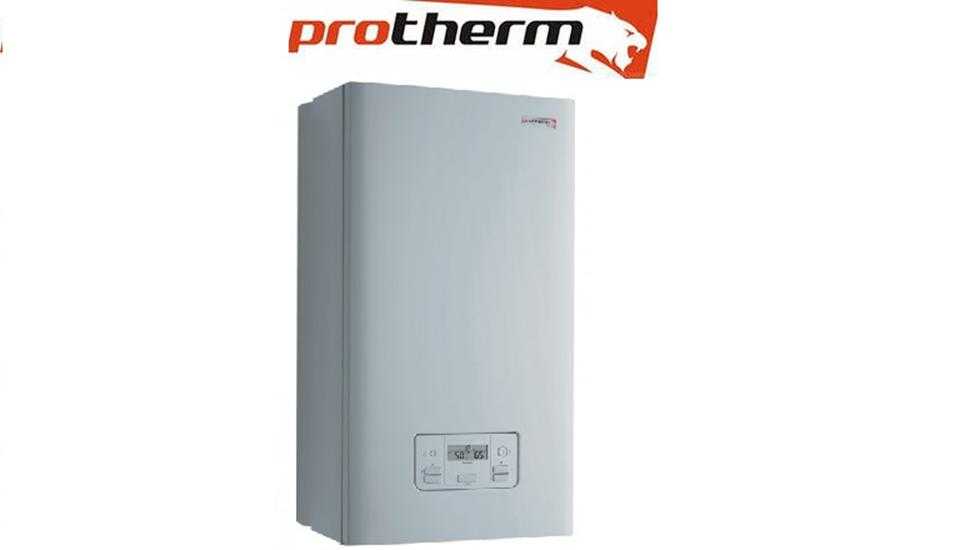

Котлы Протерм Скат 9 кВт поставляются со всеми необходимыми крепежами и элементами. Помимо этого в комплект входит инструкция, где поэтапно описан процесс подключения и настройки агрегата. Стоит отметить, что модели, которые отличаются по мощности, имеют совершенно одинаковый принцип установки, эксплуатации, а также настройки.
Перед монтажом отопительного оборудования Протерм Скат необходимо согласовать все работы с электрораспределительными службами.
Электрокотлы Протерм Скат с мощностью 9 кВт можно подключать к обычно электросети в 220В. Установка такого отопительного оборудования осуществляется при помощи крепежной планки. Такой агрегат не имеет определенных ограничений по выбору места монтажа. Конечно, есть некоторые требования – необходимо свободный доступ для сервиса, обслуживания, настройки и ремонта отопительного оборудования.
Как устанавливать
Электрокотел Протерм Скат подключается к системе труб при помощи патрубков. Подключение отопительного прибора осуществляется так, чтобы теплоноситель при возникновении сбоев в процессе эксплуатации можно было беспрепятственно слить, не затрагивая при этом всей системы. Дополнительные вентили позволяют наполнить систему теплоносителем и слить его. также, чтобы исключить в холодные период замерзание воды в домах с сезонным проживанием, специалисты рекомендуют до понижения температур удалить теплоноситель полностью из системы.
Котел Протерм Скат подключается к электросети через силовую линию, подведенную отдельно. Подсоединяется сетевой кабель к клеммам, которые располагаются в нижнем углу корпуса. Необходимо тщательно затянуть все винты на разъемах. Котел с мощностью 9 кВт можно подключить к однофазной сети.
Подключение комнатного термостата
Комнатный термостат позволяет более точно настраивать микроклимат в помещении. Его датчик проверяет температуру воздуха, что дает более верные результаты, чем проверка температуры ОВ, которую производит электроника котла.
Использование комнатного термостата позволяет отключать котел при достижении заданных значений, когда собственные датчики аппарата еще не готовы давать команду на прекращение нагрева.
Термостат включается в специальный разрыв платы управления, контакты которого по умолчанию замкнуты перемычкой.
Для подключения котел отключают, открывают крышку и удаляют перемычку. Затем в нужном порядке присоединяют комнатный термостат и производят пробное включение.
Если устройство работает нормально, крышку закрывают и переходят к дальнейшей эксплуатации котла с дополнительным приспособлением. Если обнаружились неполадки, их немедленно устраняют.
ВАЖНО!
Подробная инструкция по подключению комнатного термостата имеется как на самом устройстве, так и в инструкции пользователя к котлу. Действовать наугад ни в коем случае нельзя.
Все основные коды и их расшифровка
Рассмотрим основные коды ошибок котлов Protherm:
| Код | Расшифровка |
| F00 | Потеря давления ОВ |
| F01 | Погасло пламя на горелке |
| F02 | Отказ термодатчика отопления |
| F03 | Перегрев котла |
| F04 | Отказ датчика ГВС |
| F05 | Другие неполадки |
| F06-07 | Отказ датчика тяги |
| F08 | Отказ газового клапана |
| F09 | Обрыв заземления вытяжки |
| F10 | Неисправность или КЗ датчика температуры прямой линии |
| F11 | Неисправность или КЗ датчика температуры обратной линии |
| F12-13 | Неисправность или КЗ датчика температуры бойлера ГВС |
| F14 | КЗ датчика коллектора |
| F15 | КЗ датчика дыма |
| F16 | КЗ датчика тяги |
| F18 | КЗ заземления бойлера |
| F19 | КЗ датчика вытяжки |
| F20 | Перегрев, аварийное отключение |
| F21 | Отключение котла из-за превышения параметров |
| F22 | Низкий уровень воды |
| F23 | Большая разница температур прямой и обратной линий ОВ |
| F24 | Быстрое повышение температуры ОВ |
| F25 | Превышение температуры воды на подаче |
| F27 | Паразитное пламя (сигнал о несуществующем пламени на горелке) |
| F28 | Неудачный розжиг горелки |
| F29 | Потеря пламени на горелке |
| F35 | Сбой в системе вывода дымовых газов |
| F37 | Скорость вращения вентилятора превышает номинальное значение |
| F81 | Неисправность циркуляционного насоса |
Полный перечень кодов имеется в руководстве пользователя. На практике возникает лишь несколько ошибок (или вовсе не возникает), но вариантов проблем может быть очень много.
