Тонкости возведения незаглубленного ленточного фундамента

Расчет параметров плиты для фундамента

При расчете фундамента, необходимо учесть следующие параметры:

• толщина плиты;
• площадь плиты;
• глубина залегания плиты.

Лучше делать плиту немного больше, чем размеры будущего здания. Это немного затратнее, но вероятность проседания снизится в несколько раз.

Для обычных загородных построек формула такова: площадь плиты относится к весу здания и весу фундамента. При этом нужно учесть несущую способность грунта. На сухих грунтах эта цифра равна 2 кг на 1 см2.

При расчете веса здания учитывается все: вес стен, перекрытий, крыши, мебели, жильцов и даже снега, который может выпасть зимой. Поэтому к получившемуся результату прибавляем 150 кг на 1 м2. После проведения всех расчетов делим получившуюся цифру на площадь строения и соотносим к несущей способности грунта.

Для примера можно сказать, что двухэтажный дом площадью 10х10 м при толщине плиты 20 см и толщиной стен в два кирпича создает давление в 300 грамм на 1 см2.

Бетон М 510 выдерживает давление в 150 кг на 1 см2. Выводы: это очень хороший фундамент.

Теперь нужно рассчитать объем бетона, который нам нужно заказать.

При расчете количества бетона для фундамента, нужно перемножить длину, ширину и толщину будущей плиты. Затем можно вычесть объем арматуры и получится заветная цифра. На самом деле, объем арматуры лучше не вычитать. Так, у вас останется небольшой запас на всякий случай. Вроде все просто, но тут кроется небольшая хитрость.

При расчете объем бетона, который необходим для заливки фундамента, необходимо учитывать тот факт, что небольшие (несколько сантиметров) неровности опалубки или подушки основания будущей плиты могут привести к тому, что у вас либо не хватит бетона, либо он останется.

В качестве примера, неровности в 1 см то там, то здесь, для фундамента размером 6*10 м и толщиной 25 см могут привести к расхождению с расчетами в 0,5 куба бетона. Кстати, этим зачастую пользуются недобросовестные застройщики.

Перечень необходимых материалов и инструментов

Для строительства УШП нужно подготовить материалы для системы теплого пола

Плиту можно устроить самостоятельно, если досконально изучить УШП технологию, подобрать инструменты и современные материалы. Для строительства выбираются качественные компоненты, т. к. шведский утепленный фундамент является основой всего строения и от его исполнения зависит удобство в эксплуатации дома.

Материалы для работы:

• песок средней крупности, просеянный;
• щебень фракции 10 – 20;
• геотекстиль из полиэфирных или полипропиленовых нитей;
• плитный утеплитель пенополистирол толщиной до 200 мм;
• коллекторы для дренажной системы;
• доски или несъемная опалубка;
• арматура для каркаса;
• вязальная проволока или сварочный аппарат с расходным материалом;
• трубы канализации, водопровода;
• материал для системы теплого пола.

Список инструментов:

• лопаты, тачки, лом, ведра;
• строительный или водяной уровень, нивелир;
• дрель, болгарка, шуруповерт, вибратор;
• ножовка, крючок для вязки проволоки, нож, плоскогубцы;
• бетономешалка.

Для армирования ребер жесткости делается объемный каркас из арматуры диаметром 16 мм, а хомуты из прута 6 – 8 мм ставятся через 30 см. Металл не выступает за пределы застывшего бетона. Плита армируется двумя стальными сетками из стержней диаметром 12 – 16 мм, при этом габарит ячейки составляет 15 х 15 см. В ребрах жесткости не ставятся трубы коммуникаций.

Недостатки утепленной шведской плиты

Как и у любого другого фундамента, у шведской плиты есть и свои минусы.

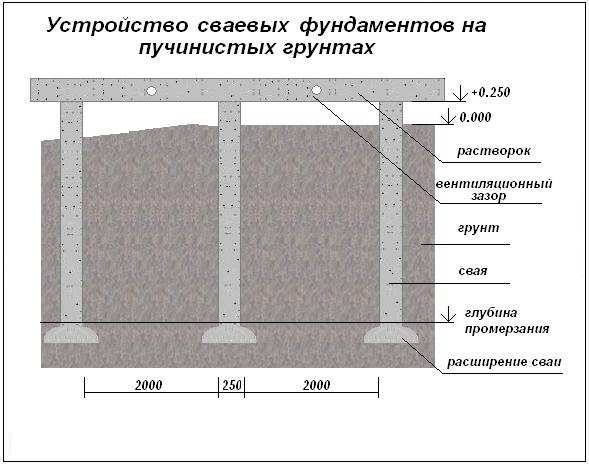

• УШП идеальна только для ровных территорий, устройство такого фундамента на склоне будет стоить на порядок выше, но такой вариант тоже возможен. При этом ошибки в подсчетах могут привести к продавливанию и разрушению фундамента. В этом случае оптимально устройство свайного фундамента или опорно столбчатого фундамента.
• Предъявляются высокие требования к уровню мастерства специалистов, так как в основе плиты прокладываются сложные сети коммуникаций, которые под силу сделать только профессионалам.
• Также стоит отметить сложность ремонтных работ коммуникативных линий, находящихся под слоем бетона.
• В некотором смысле к минусам можно отнести высокую цену пенополистирола, которого требуется достаточно большое количество для утепления всего пятна фундамента и отмостки.
• УШП, как правило, не предусматривает возможность постройки подвальных помещений, однако некоторые умельцы обходят и эти ограничения, заливая монолитные подвальные помещения под плитой.

Плюсы и минусы

Из главных преимуществ такой плиты можно выделить:

1. Уменьшение трудозатрат на участке с выраженным уклоном (в отличие от других разновидностей).
2. Возможность увеличения высоты цоколя.
3. Хорошая адаптация под вес конструкции здания.
4. Отсутствие расходов на опалубку.
5. Простая технология возведения.
6. Возможность провести коммуникации уже после постройки каркаса.

Основными недостатками конструктива можно назвать:

1. Довольно высокую цену, причём чем выше цоколь, тем больше увеличивается цена.
2. Большое количество земляных работ.
3. Большое количество сыпучего материала, расходуемого на технологию обратной засыпки.

Плюсы УШП фундамента

   Ранее, мы уже поговорили о минусах этого вида фундамента. Несмотря на некоторые недостатками, он обладает и рядом положительных особенностей.

• Возводить основание этого фундамента, можно на довольно большом количестве грунтов. Безусловно, существует ряд грунтов, на которых монтаж этого грунта не возможен, но и тут есть положительный момент. Если вы собрались строить дом с фундаментом УШП, но знаете, что на этом грунте, проводить его монтаж, ну ни как нельзя, обратитесь к специалисту и он вам подскажет, что делать. Решение есть. Для того, чтобы возводить фундамент, на тех грунтах, где этого делать нельзя, нужно просто, территорию под фундамент, засыпать средней зернистостью песка и разравнять.
• Этот утеплитель, обладает уникальными свойствами, которые предотвращают потерю тепла, а это позволяет с экономить значительную часть денежных средств, на отоплении жилого помещения.
• По большому счету, основания самого фундамента, уже является черновым полом, на который, можно без особых проблем, постелить абсолютно любое напольное покрытие.
• Для того, чтобы провести монтаж, фундамента УШП, не нужно применение тяжелой строительной техники, а подойдет и бригада до четырех человек, которая в течении двух недель проведет монтаж фундамента.

УШП: дорого или нет?

К недостаткам этого фундамента относят высокую стоимость. Действительно, УШП от профильных компаний обходится в среднем от 9000 руб. до 11000 руб. за м2. То есть затраты на фундамент площадью 100 м2 – примерно миллион рублей. Это очень большие деньги! Но давайте рассмотрим альтернативный вариант, который на первый взгляд кажется бюджетным. Выбираем под каменный дом фундамент другого типа, например, ленточный. Прибавляем к нему стоимость дренажа, утеплённой отмостки, всех инженерных систем, перекрытия первого этажа, тёплых полов и стяжки с выравниванием, а также расходы, вызванные поэтапным выполнением работ (привлечение на каждую операцию профильных специалистов, многократные закупки и доставки). В результате совокупные затраты окажутся заметно больше, чем затраты на УШП. Если за УШП вам придётся отдать 1 млн руб., то «лента» со всеми «допами», выполненная профильной компанией, обойдётся в 1,3 — 1,5 млн руб. Посмотреть проекты домов из газобетона и запросить полную смету по ним можно в каталоге бесплатных проектов YTONG

Шведская плита — схема устройства и специфика технологии

Утепленная плита представляет собой разновидность плитного фундамента, выполненного в виде сэндвича.

Устройство фундамента и прокладка коммуникаций выполняют в ходе одной технологической операции, что позволяет сократить сроки строительства

Многослойная конструкция включает следующие уровни:

• коммуникационный. В него входят электрические кабеля, водопроводные трубы и канализационная магистраль;
• утепляющий. Включает листовой пенополистирол в экструдированном виде, теплоизолирующий фундаментную основу;
• усиливающий. Выполнен из арматурной стали сечением 12-14 мм, предотвращающий растрескивание обогреваемого пола;
• обогревающий. Состоит из системы водопроводных магистралей, предназначенных для циркуляции теплоносителя;
• несущий. Представляет собой бетонную основу, защищающую магистрали обогрева и служащую базой для строительства здания.

Создание фундамента по шведской технологии предусматривает последовательность работ, согласно требованиям технологического процесса. Вся фундаментная основа на небольшую глубину погружена в почву относительно нулевой отметки. Благодаря указанной особенности исключается возможность морозного пучения грунта при повышенной влажности.

Ленточный

Плавающий фундамент ленточного типа используется для легких зданий. То есть простыми словами это монолитная замкнутая конструкция из железобетона в виде ленты, которая монтируется на песчано-гравийную подушку небольшой толщины. Отлично подходит для участков с небольшими горизонтальными перепадами высот. С его помощью можно возвести здания на следующих грунтах:

• Суглинок;
• Глинистая почва;
• Песчаный грунт.

Технология возведения ленточного плавающего фундамента довольно простая, но именно по этой причине на таком основании можно построить только небольшие здания. Сначала готовится котлован на небольшую глубину погружения, на выровненном дне формируется подушка. Только подушка должна иметь несколько слоев, причем отдельно слой щебня должен быть обязательно.

Щебень используется для устранения локальных просадок основания, используется в роли амортизатора. Подушка увлажняется в течение 3 дней, одновременно проводится прессование основы. После того, как подушка будет готова, выполняется деревянная опалубка.

Плавающий фундамент обязательно армируется металлическими прутами или сеткой, а все соединительные элементы свариваются между собой. В большинстве случаев, армирование делается на двух высотных ярусах, причем нижний край должен быть на высоте не менее 5 см от подушки, а второй – на высоте 5 см от верхней кромки горизонтального основания фундамента. Заливать фундамент нужно по всей площади одновременно.

Преимущества:

• Минимум рабочих рук;
• Не нужны специальные строительные знания и навыки;
• Идеален для возведения легких небольших конструкций;
• Дешевый;
• Устойчивый на пучинистых грунтах.

Недостатки:

• Не используется на участках с большим перепадом высот;
• Нельзя использовать для строительства массивных бетонных и кирпичных зданий.

Калькулятор расчета котлована и объема земляных работ

Впишите размеры в м:

Инструкция для калькулятора расчета земляных работ котлована

Представляем Вам онлайн калькулятор, который осуществляет расчет и определение объёмов земляных работ для котлована.

Все параметры указываем в метрах

Весь процесс включает в себя рытье ямы-котлована для фундамента дома, канализации коттеджа, водоема или бассейна, водоснабжения или дренажа виллы.

Во время подготовки и производства главным этапом является – правильная оценка количества выработанной почвы.

Проектирование и стоимость земляных работ

Полная оценка будет состоять из рытья ямы и вывоза объёма вынимаемого грунта. Рекомендуется тщательно спланировать, куда будет перемещаться плодородные слои почвы, которые можно применять для приусадебного участка. Неплодородную землю, можно использовать для подсыпки фундамента, спланировать сад, огород или просто вывезти за его пределы. Следует заранее найти места, куда будет вывозиться выкопанный или отработанный грунт.

Важно! В процессе рытья, расценка за 1 м³ почвы может увеличиваться с увеличением глубины траншеи. Таким образом, стоимость от поверхности земли вглубь до 1 метра, и глубже зачастую увеличивается в два раза. Вывоз почвы – зачастую дополнительная статья расходов

Для того, чтобы не было непредвиденных растрат, следует заблаговременно оговорить все этапы и их стоимость с подрядчиком

Вывоз почвы – зачастую дополнительная статья расходов. Для того, чтобы не было непредвиденных растрат, следует заблаговременно оговорить все этапы и их стоимость с подрядчиком.

Перед монтажом опалубки для заливки фундамента необходимо учесть запас по размеру котлована.

Вызвать технику или выкопать самостоятельно?

Перед тем, как определиться, каким способом рыть яму, рассмотрим достоинства и недостатки каждого метода.

Если процесс будет выполняться ручным способом, то Вы получаете аккуратную и точно подогнанную по размеру яму.

Если объемы земли относительно маленькие и при доступной рабочей силе, то итоговая цена выполняемых вручную работ будет гораздо дешевле, чем при аренде специальной техники или экскаватора. Также данный метод позволяет проще осуществлять контроль геометрии и параметров будущей траншеи под фундамент.

В том случае если планируются выкопать большой объем почвы, то по производительности и в целях сохранения времени будет предпочтительней заказать экскаватор. Но в любом случае, выбор остается за Вами.

Вначале выполняем разметку под будущий котлован. Лучше всего это сделать при помощи колышек, которые нужно воткнуть по периметру участка, и соединить их тонким цветным шнуром, обозначив место проведения работ. Чтобы проконтролировать геометрию будущей ямы, необходимо будет замерять две диагонали, которые обязательно должны совпадать.

Данный метод не является профессиональным и лучше всего подойдет относительно ровных земельных участков.

Если Вам нужно более точная разметка запланированных земляных работ, то правильней всего использовать следующую методику.

На небольшом расстоянии от котлована нужно будет вкопать деревянные столбики или металлические прутья группами по 2 штуки (обноски). На этих столбиках будут фиксировать доски в горизонтальном положении, на которые натягиваем шнуры. Старайтесь зафиксировать доски относительно друг друга на одном уровне.

При помощи перемещения шнуров, Вы сможете добиться идеальной разметки. Оставшиеся обноски можно применять при установке опалубки под ленточный фундамент.

Если есть лазерный уровень, теодолит, нивелир, то они значительно облегчат Вам работу.

Выполняем контроль геометрии

Чтобы получить точный угол равный 90° используем хитрый метод. Берем треугольник, у которого стороны имеют соотношение 3:4:5 метра с одним углом в 90°. На одной из сторон откладываем от угла 3 метра, а на другой стороне 4 метра, при этом между этими точками расстояние должно быть равным 5 метрам.

Если планируется сильно углубиться или же в районе проведения работ находится слабый грунт, то в первую очередь необходимо обеспечить безопасность. Лучше всего делать стенки траншеи с небольшим уклоном, что предотвратит осыпание грунта.

Для контроля дна и стенок можно использовать уровень и рейки достаточной длины.

Расчет длины, ширины, глубины, выбор формы котлована

Котлован проектируется с учетом выбранного и рассчитанного конкретного фундамента для сооружения. Учитываются следующие условия: тип основания, глубина расположения грунтовых вод, промерзания почвы, тип грунта, габариты, вес сооружения. Земляные работы начинаются только после проведения геологических изысканий и анализа климатических условий местности. Рытье осуществляется с учетом норм СНиП 3.02.01.

Форма котлована зависит от типа фундамента. Основные разновидности:

• одна большая, прямоугольная яма для монолитного, плитного основания;
• траншея под ленточный фундамент;
• отдельные, квадратные или круглые ямы при возведении столбчатого;
• скважины для свай.

Глубина выбирается с учетом нескольких факторов:

1. Промерзание почвы. Дно котлована опускается ниже его уровня на 25-40 см.
2. Расположение грунтовых вод. Они лимитируют максимальную глубину котлована, т.к. его дно располагается на 40-50 см выше уровня залегания водного пласта.
3. Тип грунта. Для песчаника или гравелистой структуры — от 1,1 м, супесчаников — от 1,3 м, глинистых почв и суглинков — от 1,4 м, для плотного грунта — от 1,8 м.

Указанные правила устанавливаются для типового, заглубленного фундамента. При возведении мелкозаглубленного основания глубина выбирается в пределах 0,4-0,7 м независимо от приведенных выше факторов.

Площадь зависит от несущих способностей грунта и габаритов самого строения. В расчете площади основания учитывается полная нагрузка (полный вес сооружения во время эксплуатации с учетом внутреннего обустройства, а также ветровой и осадочной нагрузки) и допустимое удельное давление на грунт. Размеры котлована выбираются так, чтобы его дно превышало длину и ширину строения на 40-60 см, что позволяет устанавливать опалубку и укрепление стенок.

Стенки котлована не должны осыпаться, создавая риск для строителей. Могут потребоваться работы по формированию откосов или ступенек, установке противоосыпного крепления. По форме стенки могут быть вертикальными, наклонными и ступенчатыми. Уклон помогает предотвратить их осыпание. С учетом параметров почвы он выбирается в таких пределах: песчаники — до 45°, супеси — 25-40 °, глины и плотные грунты — 0-20°.

Для планирования земляных работ важно заранее рассчитать объем выемки грунта (V) и обратной засыпки (Vз). Используется формула V = H / 6 (ab + cd + (a + c) (b+d), где: Н — глубина, а, b — ширина и длина дна, с, d — ширина и длина котлована на поверхности

Объем обратной засыпки определяется, как Vз = V — Vб, где Vб — объем бетонной заливки фундамента.

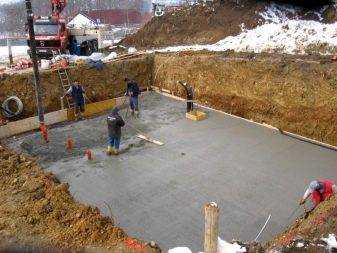

Классическая монолитная плита

Обычный плитный фундамент представляет собой монолитную бетонную плиту на песчаной подушке. Усиливается арматурным каркасом. Не предполагает реализацию встроенных коммуникаций — они обустраиваются на плите позже, после завершения строительства дома. Монолитная плита считается дорогим типом фундамента, однако, обходится она заметно дешевле, чем её конкурент — УШП.

Обустройство монолитной плиты состоит всего из трёх ключевых этапов:

1. Подготовительные работы — стройплощадка расчищается от всего лишнего, после чего роется котлован по всей площади будущего дома. Глубина, если это деревянный дома, берётся с таким расчётом, чтобы толщина монолита была не менее 300 мм, и примерно такой же толщины должна быть песчаная подушка под ней. Далее котлован застилается геотканью и засыпается песком, который тщательно разравнивается и утрамбовывается.
2. Обустройство опалубки и арматурного каркаса — опалубка собирается на основе каркаса, зашиваемого обрезными досками. Внутри монтируется арматурный каркас. Важным нюансом является то, что в случае с монолитной плитой используется двухслойное армирование.
3. Заливка плиты — осуществляется бетоном заводского производства, который тщательно разравнивается и трамбуется при помощи вибрационного оборудования. После затвердевания бетона опалубка снимается.

Преимущества классической монолитной плиты:

• минимальные объёмы земляных работ;
• высокая прочность и несущая способность;
• позволяет строить на проблемных участках;
• обходится дешевле, чем УШП;
• в случае чего возможна перепланировка;
• проще в эксплуатации, так как в толще бетона нет вмурованных коммуникаций;
• при обустройстве тёплых полов отличается низкой инерционностью — быстро прогревается и начинает отдавать тепло в помещения.

Недостатки (в сравнении с УШП):

• при обустройстве тёплых полов отличается низкой инерционностью — быстро остывает после отключения отопления;
• отсутствие готовых коммуникаций, которые приходится прокладывать после строительства дома;
• слабая защищённость от промерзания;
• отсутствие утеплённой отмостки и дренажной системы.

Особенности конструкции

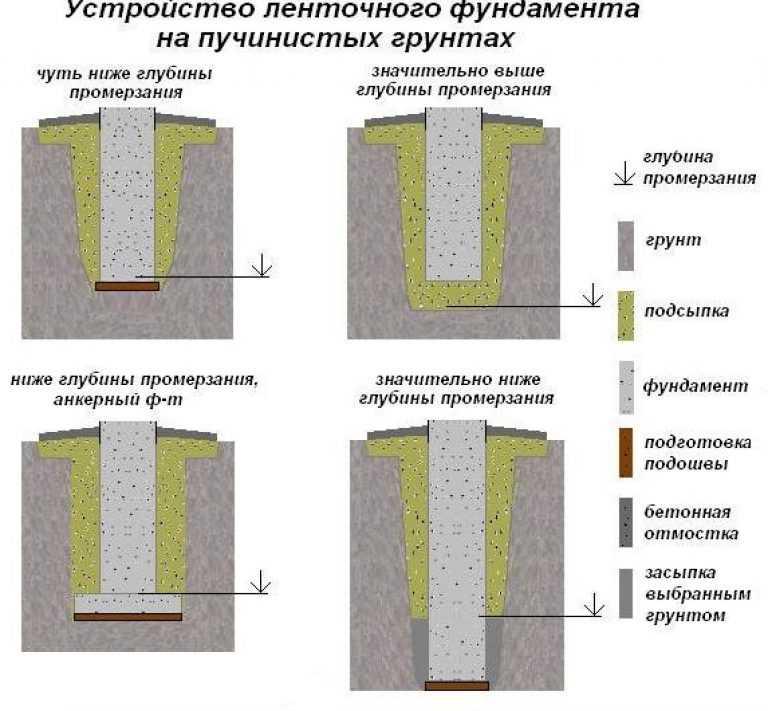

Ленточный фундамент – это замкнутый контур из железобетонных балок, заложенный по периметру здания и под несущими стенами, и передающий нагрузку здания подлежащему грунту. На нем строят как легкие садовые домики и каркасные дома, так и тяжелые монолитные «замки» и каменные коттеджи: несущая способность зависит от ширины и высоты ленты. На прочных грунтах на ленточном фундаменте строят даже многоквартирные дома в двенадцать этажей. Также именно этот тип фундамента используют для домов с цокольными этажами и подвалами – лента рассматривается, как стена подвала.

Для такой конструкции годятся почти все типы грунтов, кроме неустойчивых торфянистых – поэтому на слабонесущих и обводненных землях Ленинградской области дома ставят сложных и дорогих фундаментах, а в Москве такие конструкции будут лишней тратой денег.

Ленточный фундамент обычно устраивают на подушке из песка средней фракции с виброуплотнением через каждый 100 мм. Глубина конструкции рассчитывается с учетом особенностей участка:

• наличие или отсутствие подвальных помещений;
• глубина залегания грунта;
• вес и другие характеристики здания.

al185Модератор FORUMHOUSE

Фундамент следует строить не по хотелкам и фанатично красивым идеям, а по расчету. Фундамент в ИЖС рассчитывается на расчетное сопротивление грунта основания и под нагрузки объекта, с обязательным учетом возможных неблагоприятных факторов: гидрогеологических, сил морозного пучения, неоднородности основания, просадочных и набухающих грунтов.

Все деформированные дома с перекошенными проемами построены на неправильном фундаменте, рассчитанном и построенном без учета особенностей грунта, уровня грунтовых вод, веса дома и т.п.

В зависимости от особенностей конструкции и глубины заложения выделяют несколько видов ленточных фундаментов.

По конструкции:

Тип	Особенности конструкции
Монолитный	Цельная отливка из железобетона с высокими показателями прочностями и максимальной несущей способностью. Ее заливают за один прием. Арматура должна быть качественной, соответствующего сечения – это дает устойчивость к изгибающим нагрузкам.
Сборный	Состоит из заводских фундаментных блоков (ФБС). Несколько проигрывает монолитной ленте по эксплуатационным свойствам, часто применяется в малоэтажном строительстве. Для повышения устойчивости и долговечности таких ленточных фундаментов делают песчаную подушку, на нее устраивают специализированные железобетонные подошвы ФЛ, а уже поверх них на цементно-песчаный раствор кладут ФБС. Сверху эту конструкцию может завершать армопояс – для прочности и равномерного распределения нагрузок.

По глубине залегания

Тип	На каких грунтах используется
Незаглубленный	Только на скалах и стопроцентно неподвижных грунтах, поэтому делают его крайне редко и не для домов, а для хозяйственных строений. Такой ленточный фундамент делают только монолитным.
Мелкозаглубленный	На прочных грунтах, которые не подвержены морозному пучению. Закладывают на глубину меньше уровня промерзания грунта.
Полнозаглубленный.	Подходит почти для всех грунтов и гидрогеологических условий, заглубляется ниже расчетной глубины промерзания (но не на твердых глинах и песчаных грунтах с низким УГВ). Выполняется в траншеях и котлованах с обратной засыпкой.

Такое количество разновидностей ленточного фундамента, как молнолитного, так и из блоков позволяет сделать правильный выбор для условий конкретного участка и получить хороший результат. У ленточного фундамента один большой недостаток (не считая обилия земляных работ и времени, которое уйдет на созревание бетона после заливки) – он может получиться дорогим, поэтому, если речь идет о легких постройках, лучше не выбрать другой вариант. Но все же ленточный фундамент имеет очевидные преимущества, это:

• долгий срок службы;
• высокая несущая способность;
• нагрузки дома равномерно распределены на грунтовое основание;
• технология строительства довольно проста.

Заливка прямо в землю, или так называемый «кубанский вариант» ленточного фундамента является нарушением технологии, на FORUMHOUSE от этого предостерегают.

RNikonovУчастник FORUMHOUSE

Устройство ленточного фундамента с заливкой «в землю» считаю недопустимым. Сделать ленту «в землю» качественно почти невозможно.

Время для проведения работ

Начинающие строители часто задумываются о том, в какое время лучше проводить работы по рытью котлована. На поверхности лежит только один очевидный факт – зимой это делать не стоит, так как копать мерзлую землю чрезвычайно тяжело. Однако это не значит, что для работ подходят все остальные времена года.

Хороший специалист ответит, что подходящих сезонов два: лето и осень. Нельзя проводить работы такого рода весной. В это время года начинаются процессы оттаивания земли, вследствие чего происходит выделение большого количества воды, которую нужно будет откачивать. Следовательно, потребуются дополнительные затраты на специализированную технику.

Осенний сезон подходит для данной деятельности не полностью. Работать можно только в его первой, теплой части. Поздней осенью уже начинаются заморозки, почва ведет себя нестабильно – ночью замерзает, днем оттаивает. Это может наложить отпечаток на ход и качество работ.

Конечно, нельзя однозначно запретить рытьё котлована в холодное время года. Если есть непреодолимая потребность в его срочном создании, это возможно. Однако придется учесть, что это «удовольствие» обойдется вам в полтора-два раза дороже.

Если вы хотите сделать котлован под цокольный этаж или под фундамент обычного дома своими руками, прежде всего, вам нужно подготовить чертеж и план работы.
