Фундамент на сваях своими руками: обзор и пошаговая инструкция

Способ №1 – египетский треугольник

Его можно назвать самым простым методом. Этот способ еще называют методом золотого треугольника, который имеет соотношение длины сторон 5×3×4. Весь процесс можно разделить на несколько шагов:

1. Первым делом возьмите длинную веревку и завяжите на ней четыре узла. Первый узел на конце веревки, второй – отступив 3 м от первого, третий, соответственно, отступив 4 м от предыдущего, а четвертый – в 5 м от третьего.
2. Затем первый и последний узел нужно соединить в одной точке гвоздем. В каждый промежуточный узел тоже вбейте по гвоздю.
3. У вас получился некий треугольник, длинную сторону которого нужно поместить вдоль линии разметки. На схеме ниже изображено, как это можно сделать.
4. Исходя от этого треугольника, сформируйте будущую схему фундамента. У вас получилось сделать идеальный прямой угол. Дальнейшие работы выполняются в схожем порядке.

Обратите внимание! Для надежности проверьте все замеры еще раз, чтобы не ошибиться. Измеряйте диагонали, они должны сходиться по длине

Как рассчитать глубину погружения

Глубина погружения свай определяется исходя их их типа:

• Сваи-стойки погружаются на глубину залегания плотных слоев грунта. В данном случае никакой расчет не поможет, необходимо бурение пробных скважин и определение истинного уровня твердых грунтов.
• Висячие сваи имеют несущую способность, которая определяется свойствами грунта и длиной боковых поверхностей. Чем выше нагрузка, тем длиннее и, соответственно, глубже должна быть погружена свая.
• Буронабивные сваи опираются преимущественно на широкую площадку — подушку. Ее площадь определяется сопротивлением грунта и величиной вертикальной нагрузки.
• Для винтовых свай глубина погружения определяется уровнем промерзания грунта в зимнее время. Этот параметр актуален для всех видов свай, но остальные виды обычно и так погружаются намного ниже.

Полный инженерный расчет глубин погружения представляет собой сложную и ответственную задачу, за которую не все специалисты рискуют браться.

Поэтому самостоятельный расчет настоятельно не рекомендуется, следует обратиться в специализированную проектную организацию.

Как минимум, можно воспользоваться онлайн-калькулятором.

Пошаговое возведение фундамента

В основе создания свайно-ленточного основания лежит пошаговая инструкция:

Первоначально производится разметка. Она аналогична разметке под ленточный фундамент. По периметру строения убирается травянистый слой.

В углах будущего здания вбиваются прутья, между которыми натягивают шнур. Им отмечены границы внутреннего и внешнего контура будущего основания.
После этого определяются места под сваи. Расчет количества опор под ростверк производится исходя из нагрузки на одну штуку. Этот вес варьирует в диапазоне 800 – 1600 кг, в зависимости от почвы на участке под строительство. Расчет общей нагрузки производится с запасом на 30 %.
Далее пошаговая инструкция предусматривает проведение земляных работ в виде рытья котлована под ленту. Глубина его зависит от особенности почвы на участке. Когда котлован вырыт, на его дне, в местах расположения свай, готовят отверстия. Их глубина должна быть на полметра больше зоны промерзания, что придаст фундаменту наибольшую надежность, несмотря на то-что он мелкозаглубленный.
Под сваи используют металлические трубы. Вместо них можно применить асбоцементные. В отверстия, предназначенные для опор, насыпают песок. Слой его составляет около 30 сантиметров. Стены отверстий гидроизолируют рубероидом

Песок на дне является важной составляющей. Благодаря ему, фундамент будет надежно защищен от влаги.

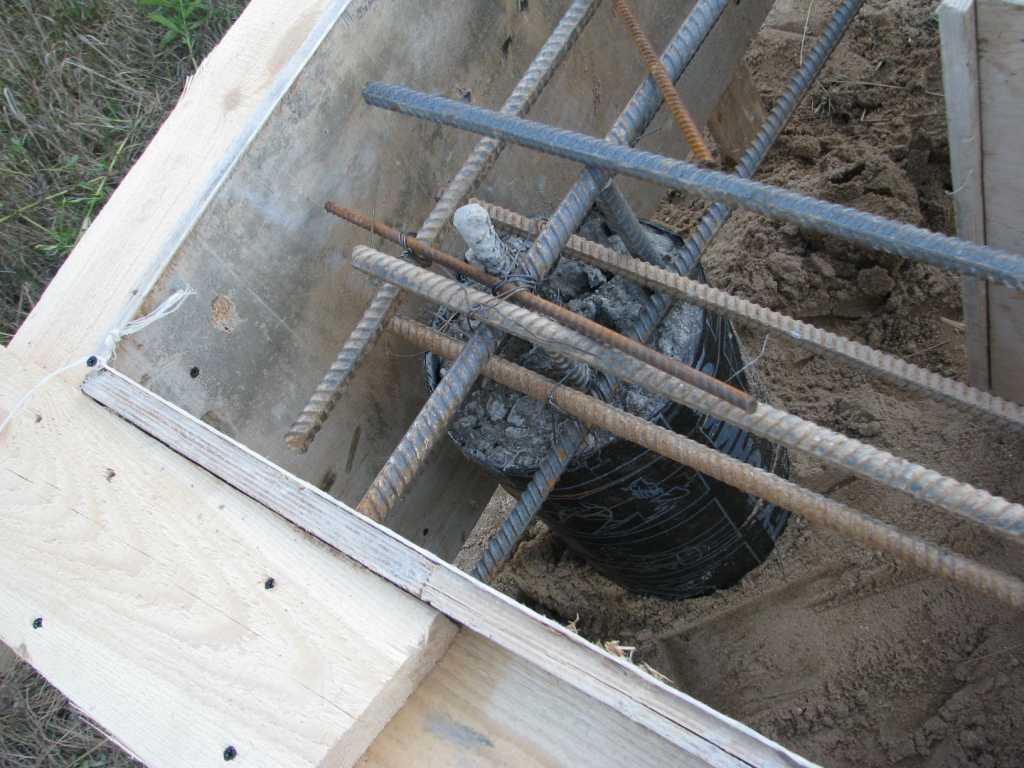

Следующий этап – армирование внутренней части сваи

Рифленые пруты, не менее 3 штук на каждую опору, вставляются внутрь трубы. Их концы должны возвышаться над траншеей на расстоянии около 20 сантиметров. Для большей надежности некоторые мастера применяют дополнительное армирование, которое делается каркасным образом. Для этого арматура сгибается кольцами по диаметру трубы. Кольца связываются между собой проволокой. Между ними выдерживается расстояние около 1 метра. К кольцам привязывают 3 длинных рифленых прута. После этого полученный каркас помещают внутрь трубы.

Затем пошаговая инструкция предусматривает заливку подвижным бетоном в пропорции 1:6 внутренней части опоры. После заполнения трубы на 30 см, ее приподнимают на 20 см, чтобы раствор под опорой вытек и образовал подушку. В процессе дальнейшей заливки опоры, длинным шомполом бетон протыкают, чтобы выпустить из него весь воздух. Впоследствии заливка ленты производится таким же бетоном. Чтобы исключить пустоты из раствора, в него добавляют пластификатор;

Армирование ростверка производят прутом, диаметр которого не менее 8 мм. Учитывая расчет нагрузки, его укладка проходит в трех направлениях. Тем самым образуется трехмерная сетка. Там, где арматура пересекается между собой, ее связывают проволокой. Обязательным является соединение прутьев ростверка и опор. Такое армирование способствует большей прочности конструкции. В этом его плюсы.

Подготовительными работами для создания ленты является возведение опалубки. Если почва неустойчива, опалубку монтируют прямо в траншее. На твердом грунте деревянный каркас устанавливают на край траншеи. Для обустройства опалубки используют брус, гвозди и проволоку. Брус набивается на несколько досок. После того как щиты смонтированы в опалубку, их стягивают проволокой. Для придания гладкости внешней стороне фундамента, и для того чтобы вода не впитывалась в деревянные щиты, изнутри их обтягивают полиэтиленом. Высота опалубки должна немного превышать уровень будущего цоколя.

Благоразумным будет в заливочный раствор добавить гравий. Смесь для ленты принято заливать с трамбовкой. Если есть возможность, раствор уплотняют вибратором. Заливка должна быть разбита на этапы: необходимо лить раствор слоями в 20 сантиметров. По окончании верх основания выравнивается.

После полного затвердевания бетона, опалубку снимают, приступая к гидроизоляции фундамента и его утеплению. Для жилья из пеноблоков или газобетона это важно, поскольку намокший бетон может разрушить основание здания. Технология предусматривает применение битумных, полимерных мастик, рулонных материалов (рубероид, пленки). Перед этим поверхность фундамента грунтуется специальным раствором, затем покрывается антисептиком.
Утепление основания постройки из газобетона позволит создать стабильный теплый микроклимат. Различные виды современных материалов, а также современные технологии позволяют поддерживать в подвальном помещении плюсовую температуру даже в лютые морозы.

Такие материалы, как полистирол помогают решить проблему утепления. Плиты из него крепятся специальным клеем.

Свайный фундамент

После проведения разметки на участке можно начинать организовывать отверстия под фундамент. Для большей прочности их глубина должна находиться ниже уровня промерзания грунта. После заливки фундамент обычно оседает, и предотвратить растрескивание или любые другие деформации основания дома можно, если соорудить в каждом отверстии песчаную подушку. Для этого грунт на дне отверстия нужно утрамбовать, сверху насыпать около 15–20 см песка, пролить его водой и также хорошо утрамбовать.

Заливаем раствор

Количество бетонного раствора для свайного фундамента можно рассчитать следующим образом: площадь опоры (дна одного отверстия) умножают на высоту сваи. Под площадью опоры одного столба понимается четвертая часть от диаметра проделанного в грунте отверстия в квадрате, умноженная на 3,14 (1/4πD2). Высота одной сваи представляет собой сумму глубины отверстия и длины сваи, которая будет находиться над землей.

Свайный — схема устройства

Подготавливать бетонный раствор нужно в таком количестве, чтобы он не оставался после завершения строительных работ. Сначала отверстие заполняется на 10-15 см. В него помещается арматура – металлическая труба или несколько металлических прутьев толщиной не менее 1 см. Арматура придаст фундаменту дополнительную прочность. После помещения арматуры в подготовленные отверстия бетон постепенно заливается до самого верха.

Винтовой фундамент своими руками

Создание фундамента под дом может стать весьма затратной затеей, поскольку строительные компании могут потребовать за это достаточно большую сумму. Однако не стоит печалиться, поскольку фундамент можно создать и самостоятельно и при этом он не будет уступать тем вариантам, которые создавали профессионалы.

Итак, одним из лучших вариантов для самостоятельного создания фундамента является именно винтовой фундамент, который также является одним из самых простейших, но при этом не уступает качеством.

Для того, чтобы создать фундамент на винтовых сваях своими руками даже не нужно проводить никаких подготовительных работ и подготавливать участок. Данная технология разработана специально для местности, в которой установка полноценного фундамента не возможна или просто не выгодна.

Это может быть горная местность или лесная, где корни деревьев могут препятствовать созданию ямы, например под ленточный фундамент. Простота технологии позволяет установить винтовой фундамент своими руками без помощи профессиональных строительных компаний и при этом разобраться в ней, не составить особого труда.

Разметка участка

Теперь перейдем к самому процессу создания винтового фундамента своими руками. Для начала необходимо отметить необходимый участок территории, на котором будет происходить установка винтовых свай.

Для этого необходимо провести замеры, но помните, что крайне важно создать именно ровные углы, поскольку в противном случае столбы фундамента не сойдутся и работа будет сделана напрасно

Обратите внимание

После того как территория размечена, необходимо обозначить места будущих столбов фундамента.

На этом весь подготовительный процесс завершен и дополнительные работы не требуются.

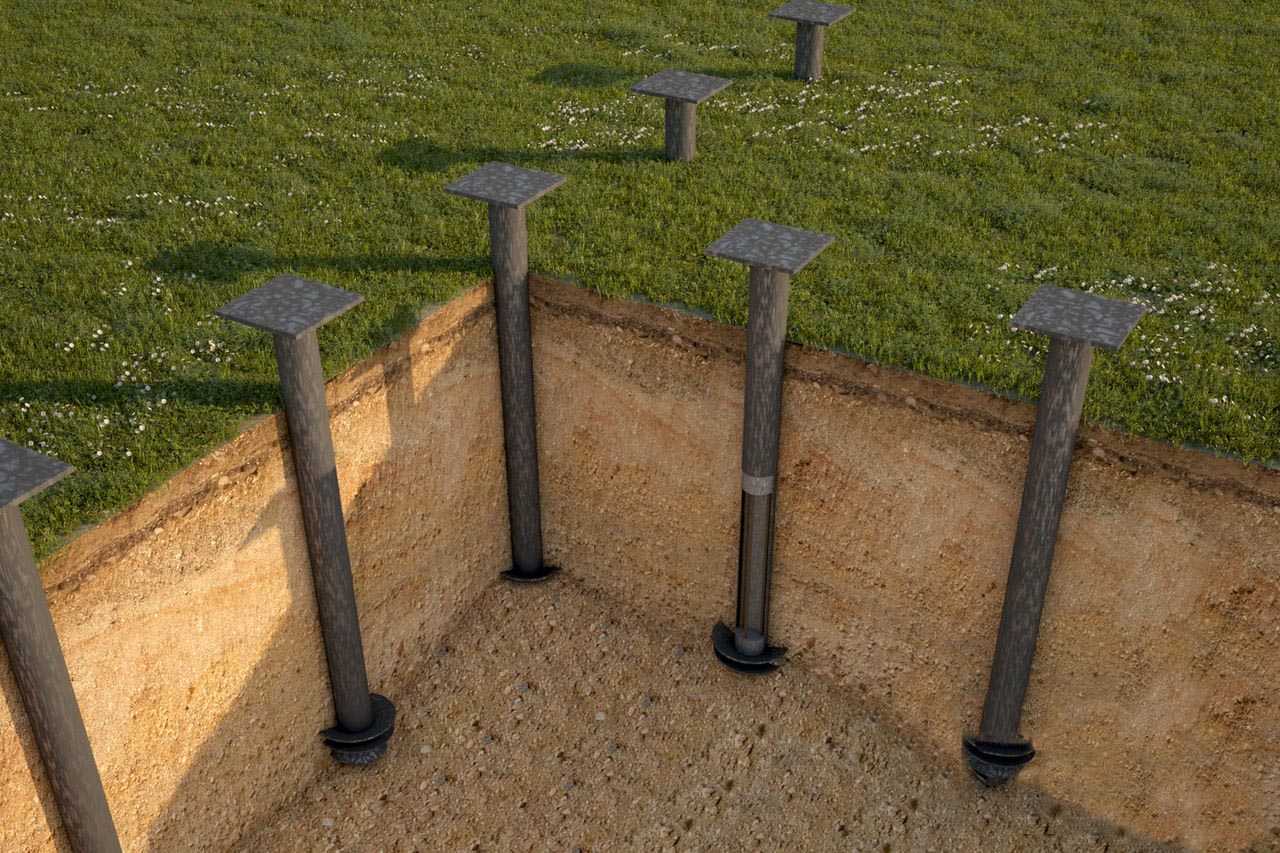

Установка винтовых свай

Переходим к установке самих винтовых столбов. На вид это обычный металлический столб на конце, которого установлена винтовая лопасть, которая позволяет столбу надежно закрепиться в земле и при этом процесс установки достаточно простой (необходимо просто закрутить столб в землю).

Верхний конец специально адаптирован под закручивание и имеет отверстие, в которое свободно помещается даже обычны лом (можно использоваться его для установки сваи).

Крайне важно установить сваю точно вертикально, поэтому закрутить ее самостоятельно может оказаться весьма сложной затеей или вовсе не возможной. Для этой задачи потребуется минимум 2 человека

Кроме этого ещё минимум один человек должен следить за работой и поправлять сваю, если та наклонится. Длина сваи может быть от 1,65 до 9 метров (выбирайте в зависимости от особенностей грунта). Закручивать винтовую сваю нужно примерно на 1.5 м (глубина промерзания грунта для средней полосы России), если винтовая свая длиной 2,5 м.

Все что осталось сделать для создания винтового фундамента своими руками — это залить сваи бетоном, приварить оголовок и установить ростверк (верхняя часть свайного фундамента, которая объединяет и связывает систему свай).

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий при создании свайно-винтового фундамента.

Работы ведутся поэтапно, последовательность действий имеет строго определенную очередность:

Подготовка

Свайно-винтовой фундамент имеет важную особенность — он может быть создан на неровном рельефе, не требующем предварительного выравнивания (планировки).

Возможно строительство на склонах или в складках, что позволяет эффективно использовать неудобные с точки зрения традиционного строительства участки. Поэтому подготовительные работы можно свести к очистке участка от растений, посторонних мешающих предметов.

Произвести разметку,все точки установки свай отметить колышками. Затем на местах установки делаются небольшие (до 30 см) углубления, которые облегчают вход лопастей в грунт.

Плодородный слой почвы создает заметное сопротивление из-за обилия корней, стеблей растений и прочих препятствий, поэтому его лучше удалить.

Погружение свай

Установка винтовых свай производится либо вручную, либо механическим способом. Ручной монтаж возможен при наличии относительно мягкого грунта без техногенных включений или скальных обломков.

Диаметр стволов, доступный для ручного погружения, ограничен 87 мм.

Наиболее распространенные сваи диаметром 108 мм часто оказываются слишком трудны из-за высокого сопротивления грунта.

Машинный способ позволяет получить качественный монтаж винтовых свай, с соблюдением определенного угла, усилия завинчивания и глубины.

Мощность строительной техники позволяет свободно работать со сваями до 159 мм диаметром, чего вполне достаточно для строительства частного дома довольно большого размера.

Погружение свай производится на заранее заданную глубину. Обычно она определяется уровнем залегания плотных слоев, или сила сопротивления грунта превышает допустимое для данного ствола усилие, срывающее технологическое отверстие.

Свая, достигшая нужной величины сцепления с грунтом, вращается с большим усилием или вовсе прекращает это делать.

Пытаться продолжать вращение нельзя — сварка может не выдержать, лопасти оторвутся и свая станет неспособной к выполнению своих функций.

ОБРАТИТЕ ВНИМАНИЕ!
При установке винтовых свай запрещается делать реверс — пытаться выкрутить ствол обратно. Это ослабляет сцепление лопастей с грунтом и исключает возможность повторного погружения в этом месте.

Обвязка

После установки всех свай выполняется подрезка. Это процедура, позволяющая подогнать высоту торчащих из грунта стволов к единому уровню, образовать из них ровную горизонтальную плоскость.

Устанавливают лазерный уровень с функцией построения плоскостей на необходимой высоте и отрезают лишние участки труб.

После подрезки внутренние полости свай заполняют бетоном, повышая их прочность.

Затем производят монтаж обвязки (ростверка) — пояса, соединяющего все сваи в единую систему и одновременно служащего опорным элементом для стен дома. Обрезанные верхушки накрываются оголовками с горизонтальными площадками, на которые устанавливаются металлические или деревянные балки.

Для фиксации на площадках имеются технологические отверстия под болтовые соединения.

ВАЖНО!
Иногда обвязка и ростверк представляют собой разные элементы. Обвязка выполняется ниже уровня монтажа ростверка и соединяет между собой все сваи, образуя систему наподобие решетки

Используются металлические отрезки швеллера или двутавра, приваренные к стенкам стволов.

Разновидности свай

Такой фундамент устраивают на сваях винтового и буронабивного типа. К первой группе относят изделия, выполненные из металлической трубы. На конце свай имеются лопасти, предназначенные для вкручивания в грунт. По принципу действий эти элементы можно сравнить с шурупами. Лопасти придают винтовой свае жесткости. Они погружаются в твердый слой грунта.

Сваи изготавливают разного диаметра – от 57 до 133 мм. Для малоэтажных строений выбирают трубы длиной от 165 до 350 см. Такие сваи ввинчивают в землю, используя специальное оборудование. Можно применять ручные устройства. Чтобы продлить срок эксплуатации свай, их покрывают грунтовкой и слоем краски.

Сваи буронабивного типа изготавливают своими руками. Сначала бурят скважину до ее погружения в твердый слой грунта на 60 см. Дно следует засыпать песком на 30 см. Затем подушка тщательно утрамбовывается. Скважину армируют стальными прутьями. Затем ее заливают бетоном. Для опалубки сваи выбирают трубы из асбестоцемента, картона или пластмассы. Работа не требует специальных навыков или знаний.

Свайно-винтовой фундамент, в отличие от свайного, имеет железобетонный ростверк. Ленточные основания выполняют заглубленными, мелкозаглубленнымии незаглубленными. В некоторых случаях создают ростверки из бетона, находящиеся выше нулевой отметки.

Ленточный фундамент со сваями при самостоятельном возведении обычно делают мелкозаглубленным. Монолитная железобетонная лента заглубляется в землю на 20-40 см. Ее помещают на подушку из гравия и песка глубиной 30 см и сваи. Эти фундаменты заливают на слабо-пучинистом и непучинистом грунте. Если почва пучинистая, делают ленту навесного типа.

Любое строительство своими силами требует вдумчивого подхода, поэтому лучшим помощником будет сделанная своими руками пошаговая инструкция для работы со свайно-ленточным фундаментом. Заранее продуманные этапы позволят избежать грубых ошибок. Например, перед тем как планировать постройку с ленточно свайным фундаментом своими руками, как на видео- необходимо в первую очередь выполнить дренаж на участке. В противном случае дождь и верховодные воды сведут на нет все усилия по изготовлению скважин и отливке свайно–ленточного фундамента:

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

Монолитный ленточный фундамент

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

Свайно- и столбчато-ленточный фундамент

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

Сборный ленточный фундамент

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточный фундамент из кирпича

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

• жёсткость конструкции;
• высокую ремонтопригодность;
• простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Что входит в услугу?

Свая под ключ — лучший способ получить качественный результат с небольшим расходом времени, средств и усилий. В рамках услуги выполняется:

• Геологические исследования почвы.
• Разработка проекта.
• Подбор и доставка материалов.
• Подготовка участка.
• Установка опор, устройство ростверка.
• Проверка качества работ.

Перечень мероприятий корректируется с учетом решаемых задач, условий работы. Все тонкости предварительно оговариваются и указываются в договоре. Окончательная цена также согласовывается и остается фиксированной до завершения проекта. На работы и материалы предоставляется гарантия.

– расчет винтового фундамента

Параметры фундамента, его несущая способность определяется многими факторами. В частности, при разработке проекта следует участь:

• вес строения. Все строительные, отделочные, кровельные материалы создают статическую нагрузку на основание дома. Суммируя вес перечисленных составляющих, можно получить ориентировочный вес будущего здания;
• полезная нагрузка. К весу самого здания добавляется нагрузка, создаваемая коммуникациями, приборами отопления, бытовыми приборами и мебелью. Самую маленькую, но все же нагрузку создают жильцы дома и их гости. Поскольку такую нагрузку сложно точно просчитать до момента обустройства дома, то ее принимают из расчета 150 кг на 1 площади дома (согласно СНиП );

Примечание. Ориентировочное количество винтовых свай для фундамента можно рассчитать путем деления веса дома и полезной нагрузки на несущую способность одной сваи. Полученное значение корректируется с учетом того, что сваи выставляются по углам, в местах пересечения несущих стен, колон и соблюдением требования относительно максимального расстояния между соседними сваями, которое составляет 2-3 м.п.

• снеговая нагрузка. Этот показатель колеблется в зависимости от региона строительства. Точные данные можно уточнить в Росгидромете. Приблизительные данные представлены на схеме;
• характеристики почвы. В идеале заказать полное геодезическое исследование местности. В результате будут получены данные о типе почвы, ее свойствах, однородности почвы на участке, уровне грунтовых вод и их сезонном колебании, глубине промерзания и т.п;

Примечание. Можно выполнить разведку самостоятельно, пробурив почву в нескольких местах участка на глубину 1,5 м. и оценив её. Но, ни в коем случае не допускается «слепая» установка свай без предварительного анализа места установки.

коэффициент запаса (15-30%). Позволяет исключить ошибку в расчетах и получить фундамент более прочный, нежели требуется. В дальнейшем это позволит увеличить нагрузку, например, обустроить чердак, сделать надстройку в виде мансардного этажа и т.п.

Выбор материала

Когда встает вопрос, чем обвязать основание опираются на следующие требования:

• выдерживать наибольшие нагрузки, чем возможные во время эксплуатации;
• противостоять внутренним и внешним воздействиям;
• иметь высокую механическую прочность.

В зависимости от задач и условий для обвязки могут использоваться следующие материалы:

• Брус сечением 150х150 мм либо 200х200 мм. Актуален при возведении и обвязке каркасного либо щитового дома. Наиболее экономичным вариантом является брус из лиственных пород деревьев. Перед выполнением монтажа древесину пропитывают антисептиками и слоем битумной гидроизоляции.
• Уголок равнополочный шириной не менее 50 мм и толщиной 5 мм. Самый экономичный вариант из всех видов металлической обвязки. Материал и работа обойдутся в два раза дешевле двутавровой балки либо швеллера. Используется для дачных домиков и хозпостроек.
• Швеллер обладает на порядок большей несущей способностью, чем обвязка из бруса. Используется при строительстве каркасных строений, одноэтажных домов из шлакоблоков и газобетона. Для обвязки по периметру несущих стен нужен швеллер сечением 0,3 см, под внутренние перегородки достаточно 0,2 см. Стыки балок из металлопроката соединяют точно под прямым углом.
• Толстостенная профильная труба имеет более низкую устойчивость к механическим чем у швеллера. Скрепляют при помощи сварки. Преимуществом являются дешевизна и вес, не утяжеляющий конструкцию.
• Доски для лёгких строений. Устанавливают на ребро, предварительно склеивая между собой. Фиксируют при помощи саморезов или болтов. Стыки должны быть расположены на разных сваях.

Виды ленточного фундамента (классификация по заглублению)

«Ленты» делятся на незаглублённые, мало- и глубокозаглублённые.

Незаглубленный ленточный фундамент

Незаглублённая «лента» будет достаточной для сараев, беседок, веранд и прочих лёгких построек на участке.

Незаглублённый ленточный фундамент из блоковостаточной для сараев, беседок, веранд и прочих лёгких построек на участке

Такой фундамент бывает:

• монолитным (редко);
• сборным: блочным или кирпичным.

Для его сооружения снимается слой плодородной почвы на ширину «ленты», засыпается дренирующей смесью, на которую ставится «лента».

Незаглублённый ленточный фундамент (схема)

Он применяется в случае очень лёгких построек и твёрдых почв, и что совершенно парадоксально — при высоком уровне грунтовых вод.

Незаглублённый фундамент при высоких грунтовых водах (схема)

Малозаглубленный ленточный фундамент

Малозаглублённая «лента» с глубиной около 50–60 сантиметров подойдёт для нетяжёлых — одноэтажных брусовых или бревенчатых (небольшого сечения бруса или бревна) и каркасных домов.

Малозаглублённый ленточный монолитный фундамент

Такой фундамент тоже бывает:

• монолитным;

  Малозаглублённый монолитный фундамент (схема)

• сборным: блочным, каменным или кирпичным.

  Малозаглублённый фундамент из тяжёлых строительных блоков

Глубокозаглублённый ленточный фундамент

Глубокозаглублённая «лента» (на 30 сантиметров ниже точки промерзания грунта, иначе фундамент будет выдавливаться при промерзании) необходима для тяжёлых домов, построенных из тяжёлых стройматериалов, либо построенных из более лёгких материалов, но имеющих больше одного этажа.

Глубокозаглублённый фундамент из тяжёлых строительных блоков

Такой фундамент тоже бывает:

Свайно-винтовой фундамент

Винтовое основание сооружается из специальных труб круглого сечения с лопастями, которые могут быть расположены в один или несколько рядов. В большинстве случаев внутренняя полость свай после погружения заливается бетоном, что позволяет существенно повысить несущую способность будущего фундамента.

Рисунок 4. Способы обвязки свайно-винтового основания

Особенности

Свайно-ленточный фундамент обладает множеством преимуществ, но основным из них является возможность самостоятельного погружения свай. Благодаря наличию лопастей на стальных трубах их погружения можно выполнить силами 2-х человек. Реже для вкручивания привлекают спецтехнику или используют специальное оборудование.

Другие особенности:

• Минимальные сроки установки свайно-винтового поля – даже при ручном погружении работа занимает не более 2-х дней (в зависимости от размеров будущего строения).
• Возможность продолжения строительства уже на следующий день после вкручивания свай – при условии, что для обвязки будет использоваться деревянные или металлические балки.
• Приспособляемость к неравномерным нагрузкам – например, когда к вертикальному давлению от веса дома прибавляются еще и горизонтальные нагрузки. Стальные сваи с лопастями способны немного отклоняться от вертикальной оси – на несколько градусов, но этого вполне достаточно для более-менее равномерного распределения нагрузок по всем опорам.

Рисунок 5. Конструкция свайно-винтового основания

Устройство

Последовательность действий при сооружении свайно-винтового фундамента:

1. Разметка мест установки свайных опор.
2. Покрытие металлических опор антикоррозийным составом.
3. Бурение скважин глубиной до 0,5-0,7 м для создания направляющего приямка.
4. Ввинчивание винтовых опор в грунт на необходимую глубину.

Фото 6. Процесс ввинчивания свай

Проверка уровня расположения выступающих частей опор относительно горизонтальной плоскости.
Обрезание верхних оголовков в соответствии с общим горизонтальным уровнем.
Заполнение внутренних полостей труб бетонной смесью.
Обвязка свай выбранным способом – монолитная железобетонная лента, деревянные или металлические балки.

Фото 7. Готовое свайно-винтовое основание с ростверком из металлического швеллера

Пошаговая инструкция по устройству свайного фундамента своими руками в следующих видеоматериалах:
