Фундамент на плывуне своими руками

Виды и особенности плывунов

В основе даннной особой разновидности почвы – вода и мелкозернистый песок, эта плавучая масса (что и обуславливает название) не приспособлена для больших нагрузок. Если неправильно спроектировать фундамент, дом может изрядно просесть. Встречаются плывуны истинные и ложные.

Истинного происхождения

Такой грунт состоит из суглинка, глинистого песка, супесей, он проявляет высокие гидрофобные свойства. Почва быстро и обильно впитывает воду, частицы характеризуются молекулярным взаимодействием. Плывуны можно узнать по специфической пленке, имеющей минимальную степень очистки. Для определения сущности почвы можно использовать внешние признаки: на дне скважины появляется «цементное молочко», когда оттуда извлекают пробу, последняя моментально расплывается. Чтобы в точности удостовериться в наличии на участке подобной почвы, пробу необходимо исследовать в лаборатории.

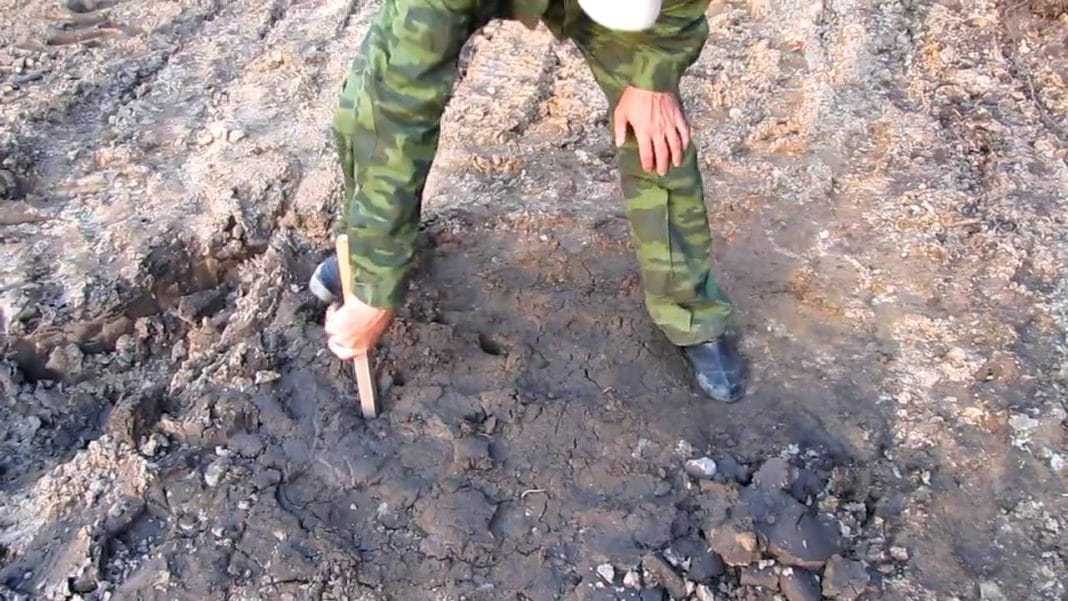

Как выглядит плывун

Яма, вырытая на такой территории, быстро заполнится водой, притом жидкость будет иметь красноватый оттенок. По мере высыхания в ней образуется плотная, тягучая масса. Подобная плавающая прослойка может стать причиной усложнения монтажных работ, так как в процессе строительства почва способна проникнуть в любые углубления. В таких условиях труднее сформировать закрытый контур.

Ложного происхождения

Основным компонентом в данном случае служит гравиевый песок. Образования не столь опасны, как в предыдущем случае, так как в составе не присутствуют крепкие молекулярные связи. Жидкость, появляющаяся на дне, обычно светлая, она быстро испаряется, в результате формируется рыхловатая масса.

Что такое свайный фундамент

Свайный фундамент представляет собой систему точечных опор, погруженных в грунт на определенную глубину до контакта с твердыми слоями.

Длина вертикальных элементов может составлять значительные величины, зависящие от глубины залегания устойчивых грунтов и нередко превышает высоту надземной части постройки.

Верхняя часть опор жестко соединяется в единую систему, что позволяет распределять нагрузку по всем сваям и получать наиболее эффективный режим работы основания. Обвязка называется ростверк, она предназначена для приема и передачи нагрузок опорным стержням.

По принципу действия работа ростверка во многом напоминает функции ленточного основания, но разница между ними в том, что лента опирается на подготовленную поверхность грунта по всей длине, а обвязка устанавливается на верхние точки свай.

Это отличие выдвигает особые требования к жесткости и прочности балок ростверка, пролеты которого работают только за счет собственной жесткости и прочности стен.

Свайный фундамент

Свайные фундаменты практически не подвержены морозному выдавливанию, но обладают сравнительно невысокой несущей способностью (а точнее, для её увеличения порой требуются слишком большие затраты). Они предпочтительны при строительстве на склонах и подтопляемых территориях и надёжнее ленточных в том случае, если верхний слой грунта — просадочный, но под ним, на глубине не более 2–5 м, располагаются плотные породы, на которые можно опереть сваи-стойки. На заиленных грунтах иногда применяют висячие сваи, несущая способность которых обеспечивается силами трения между боковыми поверхностями и грунтом, однако для столь неблагоприятной «геологии» лучше подойдут плитные и комбинированные конструкции, о которых речь пойдёт ниже.

Шаг, необходимую длину и сечение свай определяют по расчёту согласно СП 24.13330.2011.

Забивные и вибропогружаемые сваи изготавливаются на заводе. По прочности они превосходят железобетонные изделия, выполненные на объекте (в том числе с использованием трамбовочных приспособлений). Преимущества забивного (вибропогружаемого) фундамента ещё и в том, что сваи при монтаже уплотняют грунт, благодаря чему их несущая способность увеличивается. Однако необходимо обеспечить проезд на участок сваебойной машины или автокрана с виброустановкой. Стоимость конструкции довольно высока: каждая свая длиной 4 м с учётом монтажа обойдётся в 9–12 тыс. руб.

Буровые сваи обойдутся на 30–40 % дешевле забивных и оптимально подойдут для дома с не слишком тяжёлыми (брусовыми, бревенчатыми, из пенобетонных, полистиролбетонных или арболитовых блоков). Для возведения такого фундамента не нужна автотехника — достаточно взять в аренду механизированные бур и бетономешалку. Суть технологии в том, что в грунте бурят отверстия диаметром 150–250 мм, надстраивают их опалубкой, при необходимости откачивают воду, а затем опускают в каждую скважину арматурный каркас и заливают бетон и уплотняют его погружным вибрационным устройством. Если грунт осыпается или плывёт, в отверстия предварительно вставляют асбестоцементные обсадные трубы.

В Подмосковье буровые и винтовые сваи заглубляют в среднем на 1,6–1,8 м. Фото: IZBA De Luxe

При монтаже буровых свай оставляют выпуски арматуры, которые потом связывают проволокой или сваривают с арматурным каркасом ростверка

Верх свай связывают моно­литным ростверком

Важно учитывать, что на эту часть фундамента могут действовать силы морозного пучения. Чтобы нейтрализовать их, выполняют висячий ростверк в опалубке на подпорках или используя удаляемую песча­ную подсыпку

Но если дом расположен на скло­не, песок из  пространства меж­ду сваями можно не удалять. В данном случае подсыпка почти не увлажняется и не оказывает воздействия на обвязочные балки

При использовании бура ТИСЭ-Ф с откидным плугом можно сформировать в нижней части свай уширение, которое  увеличит несущую способность конструкции и одновременно полностью исключит вероятность морозного выдавливания.

Винтовые сваи. Это самый дешёвый из свайных фундаментов (одна опора диаметром 200 мм и длиной 2,5 м с учётом монтажа обойдётся в 2600–3000 руб.), но срок его службы при использовании обычных сварных изделий не превышает 50 лет. Существенно надёжнее (но и в полтора-два раза дороже) изделия с литыми наконечниками. Ещё более долговечны железобетонные винтовые сваи, но эта недавняя разработка ещё не запущена в массовое производство.

Особенности устройства и подготовки стройплощадки

Планируя обустроить фундамент и определившись с конструкцией основания, в первую очередь роют траншею или котлован. После выемки грунта следует снизить в яме содержание грунтовых вод, используя дренажные системы, а при высокой воде – насосы. После осушения, чтобы предотвратить размокание и сползание грунта, быстро делают основание в виде тощего бетона, которое поможет в дальнейшем избежать проблем с проседанием почвы в процессе проведения работ. Сначала укладывают из отсева или крупного щебня дренирующий слой. Сверху щебня заливают бетонный раствор и дают ему схватиться в течение 2-3 дней в теплый сезон.

Какой фундамент лучше — свайный или ленточный

Ленточный фундамент прост и надежен для любой, даже самой громоздкой постройки, и его применяют на различных грунтах.

По сути это замкнутая часть и опора всех стен здания, и она погружена в грунт на заданную глубину.

Такой фундамент может быть изготовлен из следующих материалов:

• Кирпич.
• Камень.
• Фундаментный блок.
• Комбинированный способ.
• Монолит из железобетона.

Последний способ наиболее распространен.

Плюсы:

1. Надежность.
2. Прочность.
3. Отличные эксплуатационные показатели.
4. Высокая устойчивость к нагрузкам. Лента выдерживает нагрузки, превышающие вес здания.
5. Малый объем земляных работ.
6. Всесезонность обустройства.
7. Большой срок службы.

Присутствуют и некоторые минусы, свойственные любым конструкциям:

• Большой собственный вес.
• Возможно образование трещин или даже перелома фундамента в случае появления давления в определенной точке.
• Немалые материальные затраты.
• Велика трудоемкость работы.

Оба вида основания – как свайное, так и ленточное имеет свои достоинства и недостатки, и сделать правильный выбор можно только исходя из конкретных условий.

Выбирать следует, прежде всего, исходя из гидрогеологической ситуации на данном участке, сезонными изменениями грунтовых вод, типом рельефа и многими другими факторами. Исходя из всех параметров, и их сочетания осуществляется оптимальный выбор.

Особенности использования столбчатого типа

Данный тип основания под баню представляет собой вертикальные опоры, равномерно расположенные по периметру сооружения, опирающиеся на плотные слои грунта, нижняя часть которых находится ниже глубины промерзания почвы. Столбчатая опора является наиболее простым в изготовлении типом основы под баню и, кроме того, наименее затратным.

Такой тип основания будет выполнять возложенные на него задачи при его обустройстве на плотных твердых грунтах, не склонных к сезонным смещениям, пучинистости и находящихся на возвышенностях. Не рекомендуется использовать столбчатый вид в качестве основания для бань, изготовленных из толстых деревянных бревен, ввиду их значительного веса. Также в данном случае нужно будет делать отдельный фундамент под печь в бане.

Материалом для опор такого основания могут служить бетонные блоки, кирпич, залитые бетоном и усиленные арматурой асбестовые трубы и даже бутовый камень.

Такие конструкции прекрасно подходят для строительства бань каркасного типа или из легкого деревянного бруса.

Процесс постройки столбчатого основания следующий:

1. Разметка территории осуществляется способом, описанным выше.Однако дополнительно необходимо разметить по периметру места, где будут закладываться опоры. Промежутки между опорами составляют 1,5 – 2,5 м. Причем на местах стыков сруба бани опоры возводятся в любом случае, независимо от расстояния до соседних столбов.
2. В случае использования для возведения опор кирпичей или бетонных блоков, выкапываются ямы ниже глубины промерзания грунта, но не менее 1,5 м глубиной. Если используются асбестовые трубы, необходимо с помощью садового бура изготовить отверстие необходимой глубины.
3. На дно ямы стелется геотекстиль и сооружается подушка из песка. Песок тщательно утрамбовывается.
4. Выкладываются опоры из выбранного материала. Для этого используется песчано – цементный раствор с применением цемента марки М300 – М500.
5. Через 2 – 3 дня, после первоначальной кристаллизации раствора, столбы тщательно гидроизолируются с помощью гудрона или рулонных материалов, например, рубероида. После этого ямы, в которых находятся опоры, засыпаются грунтом, хорошо трамбуются через каждые 10 – 15 см глубины.
6. Спустя 3 недели на готовый столбчатый фундамент монтируется ростверк из деревянного бруса с применением крепежных болтов диаметром 12-16 мм или анкеров. На ростверк можно устанавливать сруб сразу после его изготовления.

Внимание! При закладке опор нужно тщательно контролировать их высоту и заглубление с помощью гидравлического уровня. Она должна быть одинаковой у всех элементов, иначе велик риск перекоса сруба уже во время строительства

Полезное видео о плюсах и минусах столбчатого (бетонного или свайного) фундамента смотрите ниже:

Как сделать фундамент на плывуне: технологии и правила

Инструкция по возведению полностью зависит от выбранного типа основания, в связи с чем стоит привести подробное руководство относительно каждого варианта.

Строительство ленточного фундамента

После исследования участка составляют чертежи будущей конструкции, в которых указывают толщину, габариты сегментов, особенности заливки. Участок очищают от мусора и растительности, выравнивают, закладывают на нем котлован.

Чтобы предотвратить капиллярный подъем воды снизу, вводят систему горизонтального дренажа. Максимально допустимая глубина котлована – 70 см, на дне создают щебеночную подушку, сверху ее покрывают крупнозернистым песком, увлажняя и трамбуя его.

Высота опалубки должна соответствовать будущему цоколю, ее изготавливают из металла, ламинированных досок либо пластика, удобнее всего использовать разборные вариации. Полость заполняют рубероидом или гидроизоляционной пленкой, выполняют армирование.

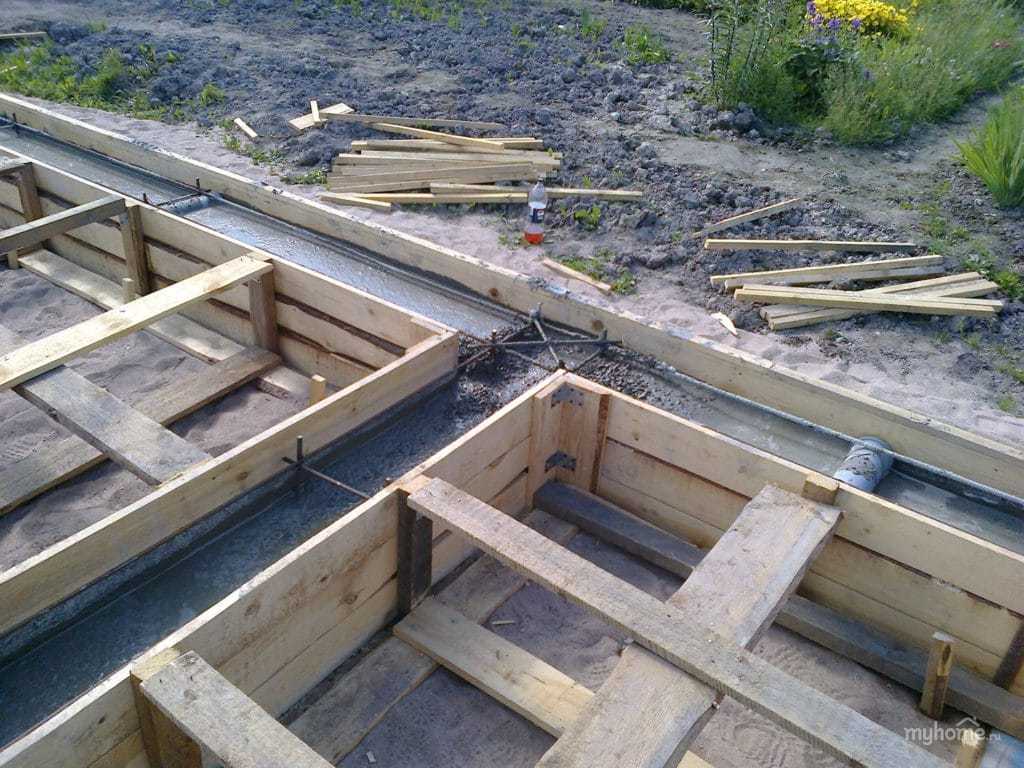

Ленточный фундамент на плывуне

Для заливки необходим высококачественный бетон, при его введении используют вибраторы, чтобы избавиться от воздушных пузырей. Поверхность выравнивают и оставляют для загустения минимум на 26 дней. Фундамент необходимо закрыть пленкой, чтобы предотвратить разрушительное воздействие солнца и атмосферных осадков.

Когда бетон высохнет, можно приступать к гидроизоляционным и утеплительным мероприятиям. Далее котлован засыпают песчаным грунтом.

Технология создания плитного фундамента

Чертеж конструкции составляется с учетом специфики участка. Рассчитываются толщина и размер оптимальной плиты, способ и место ее размещения. Рабочую зону расчищают, выравнивают и засыпают 50-сантиметровым слоем щебня. Заготовку тщательно трамбуют и пропитывают водой. Площадку размечают с помощью шнура и кольев.

Прокладывают поземные участки канализационных и водопроводных коммуникаций. До заливки основания выполняют все теплоизоляционные и гидроизоляционные мероприятия. Подсыпку, состоящую из пенополистирола и утеплителя, укладывают на заготовку, ее покрывают рулонной гидроизоляцией.

Опалубку формируют из панельных щитов либо досок высотой не менее 50 см. Материал должен быть прочным, способным выдержать большую нагрузку из-за веса бетона. Подготовленную поверхность застилают полиэтиленом так, чтобы стыки можно было зафиксировать с помощью скотча. Благодаря пленке бетонный раствор останется внутри опалубки, не вытечет. Такая плита в случае пучения грунта будет подвижной.

Плитный фундамент на плывуне

Армирование выполняют с помощью рифленых прутьев, диаметр которых находится в пределах 1,2-1,6 см. Материал укладывают в виде сетки, зоны стыков укрепляют с помощью проволоки. Арматуру укладывают на пластиковые направляющие, она должна полностью погрузиться в раствор.

Опалубку заполняют бетоном, после выравнивания воздействуют на нее вибратором. Правило поможет расправить поверхность. Если погода сухая и теплая, раствор будет высыхать в течение 3-4 недель, в холодных условиях понадобится до 6 недель. Чтобы предотвратить намокание, фундамент укрывают полиэтиленом.

Свайный фундамент на плывуне

С участка удаляют верхний слой примерно на 10 см, на нем создают разметку в соответствии с составленным ранее чертежом. В зависимости от типа плывуна, будущего веса и габаритов здания рассчитывают оптимальное количество вводимых свай.

Специалисты предлагают использовать металлические либо бетонные конструкции, чаще всего применяется первый вариант. Установка металлических свай проще, имеет меньшую себестоимость, притом их эффективность и надежность не уступает бетонным. Стальные сваи монтируются без привлечения спецтехники, все манипуляции можно выполнить за пару дней.

Винтовые модификации не нуждаются в предварительном бурении, в процессе их ввинчивания в почву нет риска затопления, здесь не понадобится откачка воды

Все точки внедрения прописываются в чертеже, особое внимание уделяется угловым зонам, участкам, образующим пересечение стен, несущим конструкциям

Ввинчивание стальных вариаций могут осуществить 2 рабочих с помощью специального поворотного рычага. В процессе постоянно контролируется ровность введения. Бетонные сваи подразумевают применение техники.

После того, как будет достигнут твердый слой, сваю погружают еще на 1 метр. По мере необходимости можно осуществить наращивание конструкции. Для удаления излишков понадобится болгарка. Для введенных свай на конечном этапе обустраивают обвязку.

Особенности лидирующего бурения

Для того чтобы сваю было проще закрутить ручным способом в песок, суглинок или глину, обычно проводят лидирующее бурение – проще говоря, под сваю заранее готовят «дырку». На песке лидирующее бурение имеет некоторые особенности:

• Для песков применяется бур большего диаметра, чем для суглинков. Если на суглинках используют бур диаметром 90 мм, то на песках – до 200 мм. Большой диаметр призван компенсировать осыпание песка.
• Во время лидирующего бурения в суглинках в шахту заливают воду – она работает, как смазка, и помогает проще закрутить сваю. Во время лидирующего бурения на песке этого делать нельзя – мокрый песок осыпается намного быстрее, чем сухой, и затрудняет установку свай.

Как нужно строить на плывуне?

Плывун – грунт в виде песка и супеси, насыщенный водой. При обработке или рытье котлованов на плывуне происходит разжижение грунта.

В естественных условиях плывун герметичен, а частицы песка, насыщенные жидкостью, находятся под давлением.

Плывуны могут встречаться повсеместно, но чаще бывают на болотистой местности. Строить на плывуне непросто, этот вид грунта относится к одним из самых проблемных.

Грунт плывуна не отдаёт воду. При малейшем воздействии начинает расплываться и течь. В зимнее время года плывуны подвержены сильному морозному пучению. Опасность плывуна заключается в том, что если нарушить его целостность и вырыть котлован, то он начинает разрушаться, со стенок сыпется песок. Уровень воды и песка, не смотря на углубление, все время поднимается.

Здание, построенное на плывуне, может затянуть в нижние слои почвы. Стены дома лопаются от собственного веса, а фундамент разрушается.

Чтобы успешно построить здание на плывуне, необходимо соблюдать ряд технических особенностей.

Технология строительства здания на плывуне

При обустройстве фундамента на плывуне помните о следующих моментах:

1. Нежелательно использовать тяжёлую строительную технику, чтобы не повредить целостность грунта и не затопить траншею.
2. Земляные работы не должно затрагивать проблемный слой.
3. Фундамент должен быть максимально широким. В случае использования ленточного фундамента увеличивается ширина ленты до максимально возможной величины.
4. При обустройстве основания обязательным этапом будет выполнение дренажа на участке застройки.
5. Устройство любого фундамента, исключая свайный тип, проходит на песчано–гравийной подушке.
6. Из-за сильного пучения плывунов, в фундамент встраивают усиленный арматурный пояс.

Для строительства здания на плывуне, применяют следующие типы фундамента:

1. Ленточный.
2. Свайный.
3. Плитный монолит.

При залегании плывуна на уровне 1 метра, а устойчивого грунта на глубине 3 — 5 метров, в качестве основы под дом выполняют свайный фундамент с ростверком из монолита.

Ленточный мелкозаглубленный фундамент применяют при нахождении плывучей прослойки от нулевого уровня не ниже трёх метров.

Монолитная плита используется при залегании неустойчивого грунта на уровне 1 метра, при этом устойчивое основание должно достигать 5 метров.

Узнать самостоятельно глубину плывучего и устойчивого основания затруднительно, воспользуйтесь профессиональной помощью строителей.

Поэтапная постройка фундамента на плывучем грунте

Когда траншея для фундамента готова, излишки воды удаляют насосом и прокладывают дренажный слой. На дренаж укладывают гидроизоляцию. Далее заливают бетонный слой, грунт в дальнейшем не размокает и не рушится при строительстве.

В течение 3 – 5 дней бетон застывает, после чего переходят к следующим этапам строительства.

Свайный фундамент используют только тогда, когда известна точная глубина залегания плывуна. Основание фундамента размещают ниже расположения плывуна в устойчивом слое. Для укрепления свай проводят обвязку ростверка железобетонными столбами.

Монолитный фундамент конструируют при строительстве здания из кирпича и камня. Перед закладкой основания определяют толщину бетонной заливки. Для каждого строения она индивидуальна. Оптимальная ширина монолита для плывуна не должна быть тоньше 35 мм. В монолитном основании используют усиленный арматурный каркас с сечением прутьев от 12 до 16 мм.

Монолитный фундамент следует заливать за один раз, без перерывов, чтобы избежать крошения плиты в будущем.

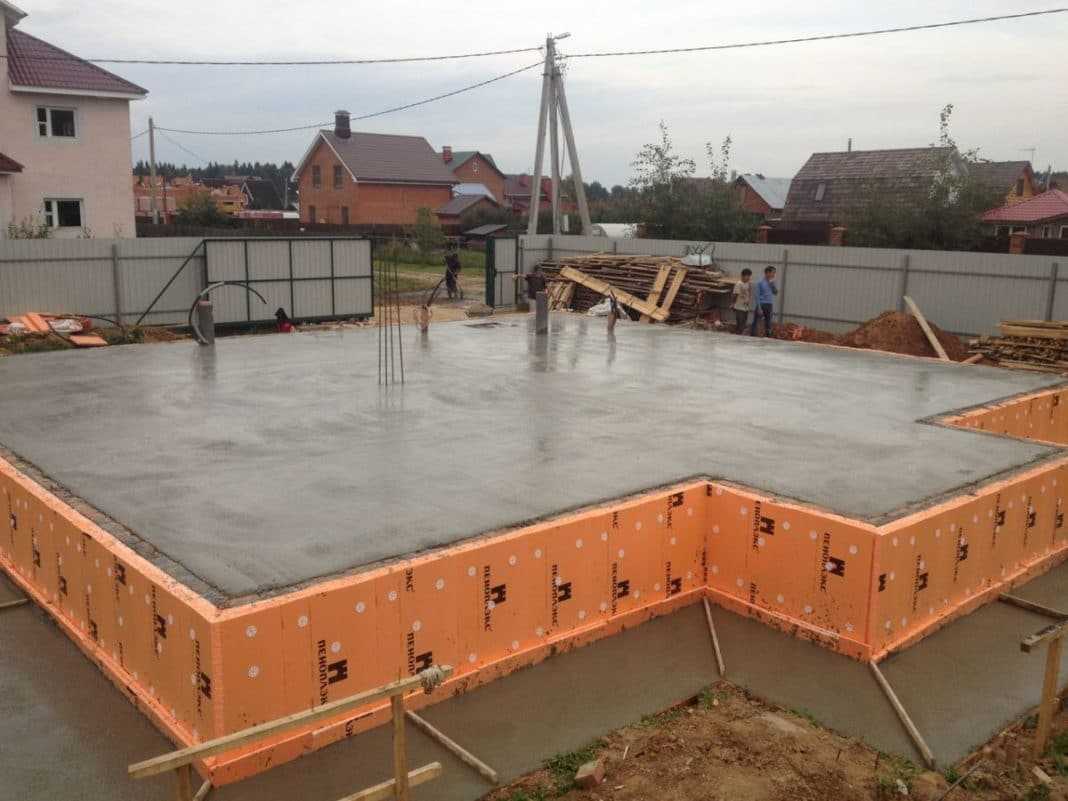

Утепление фундамента на плывуне

Утепление фундамента позволяет защитить фундамент от воздействия низких температур и исключит промерзание. Наружное утепление предотвратит попадание грунтовых вод и осадков.

Утепление бетона снаружи улучшит его качества и сохранит конструкцию на длительный период.

Для утепления используют пенополистирол, пенопласт. Его размещают на фундаменте и закрепляют строительной мастикой.

Утепление пенополиуретаном проводится при помощи напыления вещества, которое превращается в пену. Данный вид утеплителя самый оптимальный, так как удерживает тепло в 3 раза лучше и наносится за один день.

Плывуны приносят много проблем в строительстве. Если нарушить плывучее основание, то потоки воды заполнят траншею, а грунт расплывется. Из такого участка тяжело убрать строительную технику. Поэтому перед заложением фундамента грунт тщательно исследуют на толщину устойчивого основания и плывучей части, чтобы избежать проблем с заложением фундамента.

Типы песчаного грунта

Песчаные грунты представляют собой сыпучую смесь мелких фракций кварца и других минералов с содержанием глины не более 3%. Как продукт разрушения горных пород, песчаный субстрат по плотности разделяется на такие группы, как плотные, средней плотности и рыхлые. В зависимости от состава и фракции зерна выделяют песчаные грунты 4 типов.

Пылеватый

Субстрат представляет собой очень мелкий песок – более 3/4 состава предусматривает частицы менее 0,1 мм – с большим содержанием глинистых включений. Эта масса плохо пропускает влагу, что обуславливает неустойчивость толщи, склонность к проседанию и вспучиванию. На таком ненадежном мелкопесчаном основании чаще всего применяют ленточный фундамент с усилением сваями.

Мелкозернистый

Эта категория песчаного грунта содержит 3/4 элементов размером более 0,1 мм. Субстрат относительно устойчив в качестве опоры для фундаментной конструкции в случае применения надежной гидроизоляции. Мелкозернистая толща хорошо впитывает влагу и подвержена морозному пучению. При заложении подошвы основания строения требуется заглубление больше расчетной глубины промерзания почвы.

Крупный

Грунтовая масса с крупнозернистым песком относится к надежным вариантам основы под строительство фундамента. 1/2 общего количества фракций имеют размеры более 0,5 мм, субстрат отлично пропускает воду, силы морозного пучения минимальны.

Гравелистый

Грунтовые пласты, 1/4 состава которых представляет собой зерна более 2,0 мм, отличаются высоким потенциалом для строительства фундаментных конструкций. Гравелистый субстрат не удерживает воду, грунтовые слои не подвержены горизонтальным смещениям, отсутствует эффект морозного пучения.

Фундамент на мелких и пылеватых песках

Данные грунты относят к сложным, особенно при повышенной влажности на участке и высоком уровне грунтовых вод. Для данного основания требуется геологическое исследование участка, также нужен расчет фундамента.

При выборе фундамента ленточного типа нужно обеспечить условия для снижения действия силы морозного пучения. Эти силы действуют на подошву снизу, выталкивая фундамент из земли, и по касательным к стенам фундамента. Меры для уменьшения действия выталкивающих сил – увеличение площади подошвы, для этого фундамент устраивают с уширением в нижней части, или выбирают трапециевидное сечение. Гидроизоляция фундаментных стен из рулонного материала предотвращает прилипание мерзлого грунта к стенам, заставляет его скользить, ослабляя касательные нагрузки. Утеплить подземную часть фундамента также будет рационально для снижения действия сил сезонного пучения.

В случае выявления в основании слабых грунтов или плывуна, фундамент усиливают сваями, опирающимися на плотные несущие слои грунта. Уширение на концах свай обеспечит сопротивление силам выталкивания.

Мелкозаглубленный ленточный фундамент на плывуне

Такой фундамент выполняют при залегании плывуна на глубине не менее 1,5 метров на слабопучинистых грунтах. При необходимости постройки подвала его обустраивают за счет подъема цоколя над грунтом, не заглубляя подземную часть фундамента.

Подготовка площадки сводится к расчистке участка, его выравниванию, рытью неглубокого котлована и обустройству горизонтального дренажа.

В случае повышения уровня грунтовых вод дренаж предотвратит капиллярный подъем влаги. Глубина котлована – от 0,5 до 0,7 метра. Дно котлована засыпают щебнем, поверх щебня – крупнозернистым песком.

Тщательно трамбуют подсыпку, проливая ее водой.Выполняют опалубку из досок или щитов на высоту цокольной части фундамента. В опалубку укладывают полиэтиленовую пленку или другой гидроизоляционный материал, чтобы избежать протечек бетонного молочка при заливке бетона, после чего выполняют армирование фундамента в соответствии с расчетом.Заливают опалубку бетоном марки М200 или выше, удаляют из бетона воздушные пузыри с помощью вибратора и выравнивают его поверхность. Созревание бетона длиться не менее 28 суток, на это время фундамент необходимо укрыть от атмосферных осадков и прямых солнечных лучей.После высыхания бетона необходимо выполнить гидроизоляцию фундамента, а при необходимости и его утепление, после чего производят обратную засыпку котлована песком.

Образец возведения фундамента

Применяют в случае глубоко залегающего плывуна на пучинистых и влажных почвах. Плитный фундамент называют плавающим – его конструкция позволяет выдерживать значительную нагрузку здания, а при морозном пучении и подвижках грунта фундамент смещается вместе со всем зданием, без деформаций.

Разравнивают площадку и выполняют подсыпку щебнем с песком на высоту до 0,5 метра. Плотно трамбуют ее, проливая водой. Производят разметку.

Укладывают подземные коммуникации.Производят горизонтальную гидро-  и теплоизоляцию основания плитного фундамента: укладывают на подготовленную подсыпку слой утеплителя из пенополистирола, а на него рулонную гидроизоляцию.Опалубку плитного фундамента выполняют из досок либо фанерных щитов, высота опалубки – около полуметра. Подготовленную поверхность застилают полиэтиленовой пленкой, проклеивая стыки полос скотчем. Пленка предотвращает протекание бетона и бетонного молочка из опалубки, кроме того, она обеспечит подвижность плиты в случае подвижек грунта.Выполняют армирование с помощью рифленого прутка диаметром 12-16 мм, укладывая его сеткой с шагом 15-20 см.

В местах пересечений пруток вяжут с помощью проволоки. Чтобы арматура была полностью утоплена в бетоне, укладывать пруток необходимо на пластиковые направляющие.Бетон заливают в подготовленную опалубку, выравнивают и уплотняют его с помощью глубинного вибратора и виброрейки, разглаживают правилом. Сохнет бетон 4 недели, на это время его необходимо укрыть от осадков.

Образец залитого фундамента

Такой фундамент выполняют в том случае, если плывун расположен на близком расстоянии к поверхности грунта, но глубина его невелика, а ниже находятся твердые стабильные слои грунта.

Такая ситуация характерна для влажных пылеватых супесей, когда грунтовые воды расположены неглубоко. Они подпитывают плывун, и устройство дренажа оказывается недостаточной мерой для осушения почвы. Поэтому единственным способом создать устойчивый и надежный фундамент является заглубление свай на глубину твердых грунтов.

Подготовка площадки сводится к ее очистке от растительности, мусора и разметке.Сваи можно использовать как бетонные, так и винтовые стальные. Второй вариант предпочтительнее из-за цены, кроме того, винтовые сваи легко можно установить без применения спецтехники.

Достоинством винтовых свай является также и то, что их установка происходит одновременно с бурением, значит, не придется принимать меры против затопления скважины и откачивать воду при повреждении плывуна.Сваи устанавливают в углах здания, на пересечении стен, а также через каждые два метра под несущими стенами. Завинчивают металлические сваи вдвоем, с помощью рычага, вставленного в специальные уши, проверяя их вертикальность по уровню. Бетонные сваи забивают с помощью специальной техники.

Металлические сваи завинчивают до твердого грунта и продолжают их заглубление минимум на метр. При необходимости их наращивают.  Излишки стальных свай отрезают болгаркой, а поверх крепят обвязку: из металлоконструкций – на сварку, из деревянного бруса – с помощью специальных оголовков.

Свайный фундамент на плывуне

Свайный фундамент для бани

Визуально этот тип фундамента под баню напоминает столбчатое основание. Единственное исключение состоит в том, что для создания прочной конструкции используют металлические сваи, которые помещают в грунт на расстояние от 3 до 20 м.

После того как сваи установлены в стратегически важных местах (перекрытия, стеновые конструкции, углы постройки и зоны повышенного давления), их скрепляют между собой ростверком. Этот элемент помогает создать идеально ровную конструкцию, на которую в последующем будет уложено основание бани.

Среди всех вариаций оснований этот вариант один из самых дорогостоящих, и вместе с тем – надежных и прочных. Конструкции подобного типа могут выдержать габаритные постройки с большой массой, любые типы грунтов и прочие неблагоприятные воздействия.

Самыми популярными вариациями свайного основания считают винтовой и буронабивной фундаменты.

Винтовой фундамент для бани

Металлическая труба оснащена специальной лопастью, которая отвечает за равномерное ввинчивание механизма в грунт. Помимо этого, лопасть становится элементом дополнительной фиксации после того, как свая будет полностью погружена в почву.

В качестве свай можно использовать исключительно металлические изделия, имеющие высокую защиту от коррозионной активности. Кроме того, рекомендуют покрыть их дополнительным слоем красящего вещества с высоким уровнем адгезии. Оно создаст дополнительную антикоррозионную защиту, предотвратит появление ржавчины.

Единственной сложностью при установке фундамента этого типа будет то, что для его погружения в почву необходимо придерживаться специальной техники, которая будет контролировать глубину и уровень вертикальности погружения.

Важно! Ни в коем случае нельзя использовать в качестве свай металл низкого качества. В противном случае он может погнуться на этапе вкручивания сваи, что негативно скажется на эксплуатационных параметрах всей конструкции

Буронабивной фундамент для бани

Для обустройства основания под баню данного формата необходимо выполнить последовательные действия:

1. В земле бурят скважины, глубина которых будет отвечать необходимым параметрам погружения сваи.
2. В скважинах устанавливают металлический каркас из арматуры, задача которого фиксировать отверстие, предотвратить его последующее засыпание землей.
3. По каркасу арматуры заливают бетон, который при застывании образует прочное основание для строительства здания.

Этот вариант имеет несколько недостатков. Одним из них является дороговизна проекта. В случае строительства бани укладка буронабивного основания заметно повысит стоимость работ и материалов. Кроме того, самостоятельно осуществить все действия крайне сложно, придется нанимать профессиональных строителей и спецтехнику.

Цены на винтовые сваи 89 мм из НКТ-трубы

Длина	Стоимость сваи	Стоимость оголовка	Стоимость монтажа	Стоимость “под ключ”
1500 мм	1785 руб.	от 400 руб.	от 850 руб.	3035 руб.
2000 мм	2120 руб.	от 400 руб.	от 850 руб.	3370 руб.
2500 мм	2405 руб.	от 400 руб.	от 950 руб.	3755 руб.
3000 мм	2710 руб.	от 400 руб.	от 950 руб.	4060 руб.
3500 мм	3165 руб.	от 400 руб.	от 1050 руб.	4615 руб.
4000 мм	3350 руб.	от 400 руб.	от 1100 руб.	4850 руб.
4500 мм	3645 руб.	от 400 руб.	от 1150 руб.	5195 руб.
5000 мм	3930 руб.	от 400 руб.	от 1200 руб.	5530 руб.
5500 мм	4235 руб.	от 400 руб.	от 1250 руб.	5885 руб.
6000 мм	4510 руб.	от 400 руб.	от 1300 руб.	6210 руб.
6500 мм	5005 руб.	от 400 руб.	от 1350 руб.	6755 руб.
7000 мм	5340 руб.	от 400 руб.	от 1400 руб.	7140 руб.
