Газовый котел baxi main 24 fi: инструкция по эксплуатации, его устройство, а так же описание неисправностей

Порядок действий

Шаг 1

Проверка сигнальных цепей. Замыкание, обрыв провода, оплавление изоляции, нарушение контакта устранить несложно. Визуального осмотра недостаточно – нужно вытащить из гнезд штекера и проверить состояние ламелей: окислы, загрязнения также инициируют появление ошибки е06.

Проверьте надежность контактов котла Baxi

Шаг 2

Тестирование датчика. Для диагностики прибор демонтируется. В зависимости от модели, серии, года выпуска котла Бакси NTC бывают накладными, в гильзе, погружными.

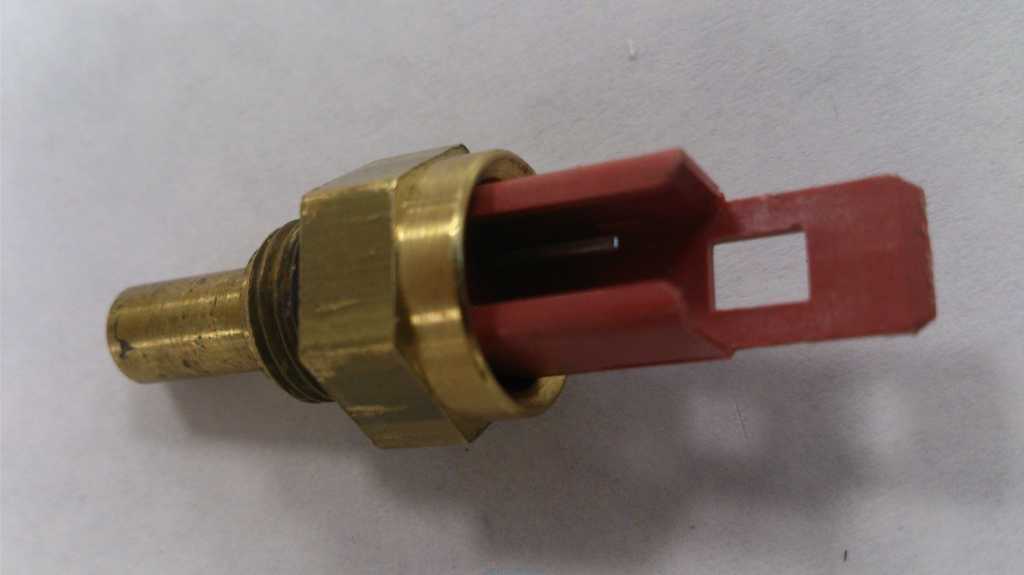

Датчика температуры котла Baxi

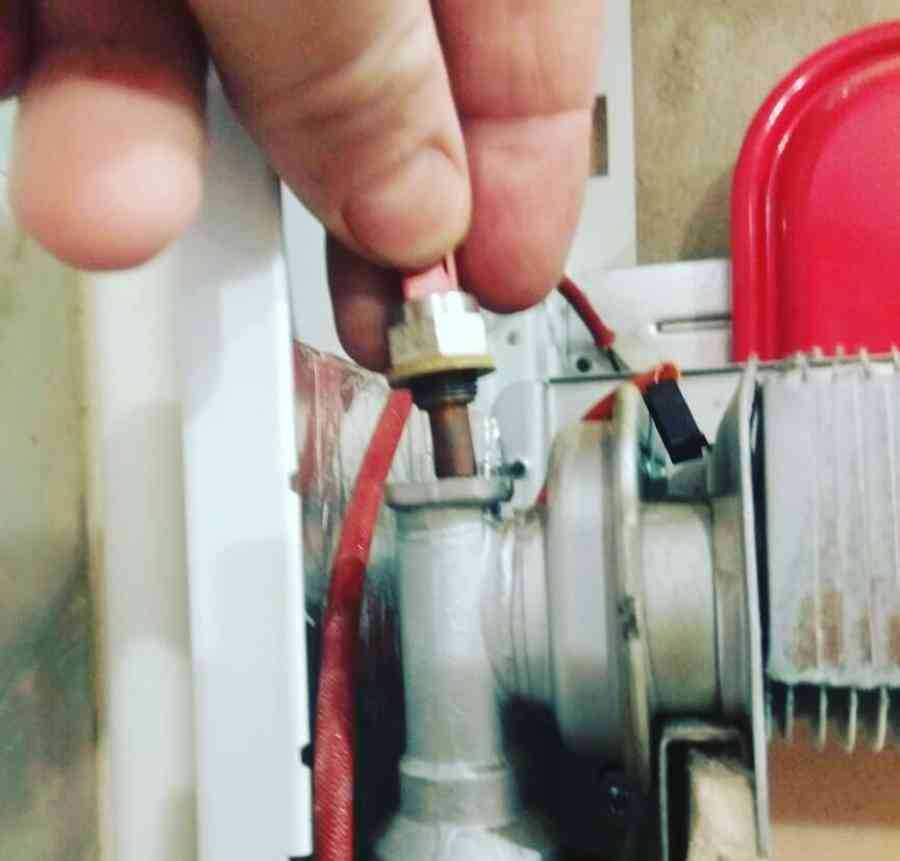

Снятие датчика температуры отопления baxi main four

Перекрыть вентиль подачи на трубе ХВС.
Открыть кран горячей воды для сброса давления в контуре котла Бакси.
Снять контрольный прибор.

Температурные датчики ГВС к котлам Бакси отличаются корпусом, способом установки, но принцип действия идентичен. Представляют собой терморезисторы: полупроводник, сопротивление которого зависит от температуры окружающей среды. Проверка работоспособности проводится мультиметром в режиме измерения R. Диаграмму для конкретного датчика можно найти в инструкции, интернете. Простейшее тестирование заключается в определении сопротивления при комнатной температуре (25 С). Если R = 8,1 – 8,6 кОм, прибор исправен и причина ошибки е06 не в нем. Допускается небольшое отклонение значения (±0,2) с учетом погрешности измерения. При R = 0 датчик бракуется (пробой p/n перехода).

не рабочий датчик NTC контура ГВС. Его сопротивление было далеко от номинала (1,8 кОм вместо 10).

Достоинства и недостатки модели

К достоинствам модели Baxi Eco 4S 24 F принято относить:

Высокое качество агрегатов, соответствующее всем необходимым европейским и российским нормативам.
Экологически чистое оборудование.
Способность одновременного обогрева и подачи ГВС в жилище.
Полностью автоматический режим работы, простота и доступность управления работой котла.
Наличие систем самодиагностики и защиты котла от различных нежелательных факторов.
Практически бесшумная работа, не нарушающая покой жильцов дома в ночное время.

Недостатками котлов этой серии считаются:

Относительно высокая цена как самих котлов, итак и запасных частей к ним.
Необходимость регулярного платного обслуживания.
Зависимость от параметров электропитания, требующая использования стабилизатора.
Необходимость в применении фильтров или умягчителей воды.

ВАЖНО! И достоинства, и недостатки котлов Baxi Eco 4S 24 F свойственны большинству газовых агрегатов подобного уровня и могут быть отнесены к особенностям конструкции или сборки

Аксессуары для регулировки температуры

Новейшая система самодиагностики, с выводом ошибок на ЖК-дисплей позволяет осуществлять точную наладку тепловых процессов котла.

Электронный чип с использованием первичных датчиков проанализирует состояние котла на соответствие установленным температурным режимам и проведет корректировку работы.

Электронная система способна запомнить последние сбои. Температурный режим в доме и уровень нагрева ГВС возможно устанавливать прямо на выносном ПУ.

Датчик уличной температуры

При подключении к агрегату датчика наружной температуры активизируется интегрированная в электронную плату устройства погодозависимая автоматика.

Котел самостоятельно отрегулирует температуру в подающем трубопроводе по заданному регулировочному графику. В таком варианте внутренний тепловой режим будет отвечать максимальной комфортности и экономичности, поскольку будут учтены реальные атмосферные условия.

Температурный уличный датчик модифицирует температурный режим подающего теплоносителя в отопительной системе в соответствии с температурой внешнего воздуха на улице. Устройство призвано поддерживать постоянный санитарный режим в доме.

Групповое использование в электронной плате управления датчиков внешней и внутренней температур воздуха реализует самоадаптацию оборудования. Таким образом, регулировочная кривая взаимосвязи температуры будет вычисляться автоматически.

Комнатный программируемый термостат

Такой термостат предназначается для того, чтобы гарантировать стабильный температурный режим в доме. Он функционирует по принципу выключения оборудования при достижении требуемой температуры окружающего воздуха и включении при ее падении. Таким образом, реализуется простое и безопасное средство регулирования климатическими условиями в доме.

Простейшая система регулировки способно сэкономить до 15 % использующего газового топлива на нужды отопления. Это осуществляется за счет наиболее четкого поддержания температурного режима и снижения числа включений/выключений агрегата.

Использование таких устройств является обязательным по требованиям ЕС и отечественным нормам эксплуатации газового оборудования.

Как они устроены

Отопительное оборудование для частных домов может быть предназначено только для обогрева (одноконтурное), или для отопления и подачи горячей воды (двухконтурное).

Конструкция двухконтурных котлов представляет собой усложненную модель одноконтурного агрегата и может быть реализована в двух вариантах:

С установкой вторичного теплообменника.
С использованием битермического теплообменника.

Первый вариант конструкции заключается в передаче тепловой энергии нагретым теплоносителем, выходящим из первичного теплообменника. Горячая ОВ поступает во вторичный пластинчатый теплообменник, в котором отдает часть тепла холодной воде, после чего та поступает на точки разбора.

Битермический теплообменник внешне не отличается от обычного узла. Все дело в конструкции трубки, внутри которой установлена еще одна, сложного сечения, по форме напоминающего ромб. По вешней части образовавшейся полости движется теплоноситель, а по внутренней, ромбовидной — горячая вода.

Эффективность такого узла намного выше, чем у обычного пластинчатого устройства, но обслуживание и очистка представляют значительную сложность. Для котлов с битермическим теплообменником обязательно нужен водяной фильтр или умягчитель.

Конструкции с двумя теплообменниками считаются более надежными, поскольку их легче обслуживать и чистить.

Учитывая нестабильное качество воды в системах водоснабжения, а также распространенный способ забора воды из собственных скважин, предпочтение установок с более простым и быстрым способом обслуживания вполне разумно.

Основные узлы и принцип работы

Линейка газовых котлов Бакси включает целый ряд моделей, различающихся объемом, типом установки, функциональностью. При этом принцип их работы в целом схожий.

Наиболее популярные модели котлов:

Baxi Luna (Бакси Луна).
Baxi Slim (Бакси Слим).
Baxi Main four (Бакси Майн фор).
Baxi Main 24 fi (Бакси Майн 24 фай.
Baxi Nuvola (Бакси Нувола).
Baxi EKO four (Бакси Эко фор, Бакси Экофор).

Газовый котел baxi luna-3 1.310 — цена и где купить

Baxi Luna (Бакси Луна)

По типу установки газовые котлы разделяют на настенные и напольные.

Настенный нагреватель закрепляется с помощью специальных кронштейнов в любом удобном месте, что делает настенные модели весьма популярными. Камеры с закрытой камерой сгорания, например, Baxi Main 24 fi, обладают повышенной эффективностью и экологичностью при малых размерах.

Объем теплоносителя в теплообменнике зависит от модели, в наиболее мощных он достигает 80 литров. По функционалу модели могут быть одноконтурными — для отопления, или двухконтурными — помимо отопительной системы они питают также контур ГВС.

Работать они могут как на природном магистральном газе, так и на сжиженном, из баллонов, благодаря чему возможна их установка в не газифицированных районах. Котлы полностью энергозависимы и требуют подключения к сети переменного напряжения.

Принцип работы газового нагревательного оборудования:

Датчики анализируют температуру в помещении, и при достижении минимального значения подают сигнал на включение циркуляционного насоса.
Насос включается, создавая в трубе обратной подачи разрежение, при этом нагретая вода поступает в систему отопления.
Микропроцессор подает сигнал на розжиг горелки на малой мощности, постепенно она увеличивается, и теплоноситель нагревается до температуры, заданной пользователем.
Далее котел работает в режиме модуляции — поддерживает температуру в заданных пределах, включаясь при ее понижении.

На любом из этих этапов возможно возникновение неисправности, о чем котел оповещает с помощью кодированных ошибок.

Возможные неисправности котла Baxi Main фор, Baxi Main 24 fi, Baxi Эко фор:

горелка гаснет сразу после включения или в процессе нагрева (коды ошибок е01, е04);
розжиг котла невозможен;
происходит перегрев (код ошибки е02);
падает давление воды в системе (код ошибки е10);
в работе слышен посторонний шум;
в топочной камере происходят хлопки;
теплоноситель не нагревается до заданной температуры;
выходит из строя один из датчиков (возможно появление разных кодов ошибок).

Наиболее частыми причинами появления тех или иных неисправностей, по словам специалистов сервисных центров, могут быть:

неправильный монтаж системы отопления;
ошибки при подключении котла к электросети;
попадание воды на плату, в горелку или в электрическую часть котла;
низкое качество сетевой воды или другого теплоносителя;
резкий перепад давления газа;
падает или недопустимо повышается напряжение в сети.

Возникающие при этом неисправности могут быть легко устранимы с помощью настройки котла, но иногда требуется вызов специалиста для замены деталей котла.

Если вы не уверены в своих навыках настройки газового оборудования, лучше обратиться в сервисный центр. Неправильно произведенный ремонт может привести к полному выходу котла из строя!

Описание Baxi Eco Four 24 F

Детище итальянской фирмы Baxi, входящей в состав промышленной группы BDR Thermea, двухконтурный настенный газовый котел Baxi Eco Four 24 F представляет собой модель 4 поколения.

Агрегат обладает способностью одновременной организации нагрева и циркуляции теплоносителя в системе отопления и подачи горячей воды для бытовых нужд. Производится непрерывная модуляция (изменение параметров) пламени в зависимости от внешних условий, по сигналу датчика внешней температуры.

На корпусе имеется большой и удобный ЖК дисплей, позволяющий видеть все отображающиеся показания системы самодиагностики или текущие настройки.

Специалисты и пользователи отмечают высокое качество сборки, все узлы изготовлены либо эксклюзивно для данной модели, либо представляют собой образцы известных европейских компаний.

Технические неисправности и коды ошибок

Все сбои или поломки котлов немедленно диагностируются системой датчиков, которые выдают на дисплей оповещение в виде цифрового кода с буквой «Е» (error).

Наиболее распространенные ошибки и действия владельца:

Е01. Не пламени на горелке. Возможные причины — отсутствие газа (проверить вентиль), сопла горелки забиты сажей, проблемы с самим датчиком.
Е02. Перегрев термостата. Проблема возникает либо при слишком медленном передвижении воды, либо при загрязнении теплообменника изнутри известковыми отложениями.
Е03. Остановка вентилятора. Проверить его на работоспособность, при необходимости — заменить.
Е05. Отказ или короткое замыкание температурного датчика по ОВ.
Е06. Отказ или КЗ температурного датчика ГВС.
Е10. Пониженное давление теплоносителя. Наиболее вероятная причина — образование протечки в отопительном контуре. Наиболее часто возникает при использовании теплого пола, так как наружные радиаторы сами о себе сигнализируют появлением луж или струи горячей воды..
Е25-26. Блокировка или отказ циркуляционного насоса, поломка соответствующего датчика.
Е35. Ложный сигнал о наличии пламени. Возможно появление воды на плате, пробой датчика на корпус и т.п.
Е96. Слишком низкое напряжение в сети электропитания.

Полный перечень ошибок гораздо обширнее, поэтому рекомендуется иметь инструкцию пользователя, прилагающуюся к котлам, под рукой. Учить эти коды наизусть не смысла, проще в нужный момент заглянуть в список.

Характеристики Baxi eco four 24

Как гласит инструкция, газовый котел «бакси экофор 240» имеет следующие основные характеристики.

Обладает функцией непрерывной электронной модуляции, самостоятельного регулирования своей мощности, в зависимости от температуры, согласно заданным параметрам. Иными словами, вы задаете с помощью клавиш необходимую температуру теплоносителя и температуру горячей воды (ГВС), а котел поддерживает ее таким образом, чтобы тактование (частота включений, выключений) котла было минимальным.
При работе в режиме отопления действует функция плавного электронного зажигания. На заданную максимальную мощность оборудование выходит постепенно, на минимальном пламени, что уменьшает шум от его работы.
Наличие рассекателей пламени, изготовленных из нержавеющей стали.
Оригинальная система снабжения необходимым для горения воздухом.
Возможность работы на сжиженном газе после перенастройки.
Теплообменное устройство битермическое. Это значит, что в одном тепломеханическом приборе по двум разным системам труб, выполненных по соответствующей схеме, протекает как ОВ (вода теплоносителя) и ГВС.
Циркуляционный насос выполнен в энергосберегающем режиме, с автоматическим удалением из системы воздуха.
Наличие фильтра на подающем водяном трубопроводе ГВС, для очистки от взвешенных частиц. Этот фильтр не защитит трубы от разрушения изнутри, если вода слишком жесткая. Если количество солей жесткости воды превышает значение 20º F, вам придется о дополнительном оборудовании, умягчающим воду, например, приобрести полифосфатный дозатор.
Постциркуляция насоса. Эта функция доступна для eco фор 240, если присоединен терморегулятор. В комнате, где нужно поддерживать определенный микроклимат, на уровне 1,5 м на стене монтируется прибор терморегулятор, подключается посредством проводов к соответствующим клеммам на котле eco. Выставляется необходимая максимальная температура, по достижении которой подача газа отключится самостоятельно, но насос будет продолжать еще три минуты гонять теплоноситель по трубам, потом он отключится.
Газовый котел данной модификации обладает функцией самодиагностики. При сбое в работе, автоматика сама определяет вероятную причину и выдает на электронный дисплей код ошибки. Посмотрев в инструкцию, можно узнать какой неисправности соответствует этот код.
Возможность настроить один из двух основных режима регулирования температуры теплоносителя: обычный (35-80 градусов) и режим (35-45 градусов), который помогает экономить энергию при наличии «теплого пола».
Система защиты от обледенения. Если котел долго был выключен и температура упадет до критической, автоматика самостоятельно включит горелки и насос циркуляции, что предохранит всю систему от замерзания. Эта функция будет действовать в любом режиме («зима», «лето»), если только не выключено питание от электросети.
Можно подключить датчик, который будет измерять температуру снаружи воздуха.
Вывод температуры воды на экран дисплея.
Возможность подключения таймера, который можно программировать.
Контроль пламени ионизированный.
Датчик контроля разряжения на выходе продуктов сгорания из котла.
Газовый котел имеет своеобразный инспектор нормальных условий работы – прессостат, отключающий подачу газа при падении давления воды, что является дополнительной защитой от перегрева элементов оборудования.

На фото можно увидеть расположение различных частей под крышкой.

MAIN 5 и ECO 5 Compact

Легкий доступ ко всем узлам, изменено расположение расширительного бака – теперь он находится внутри корпуса, а это значит — легкий контроль и обслуживание. Конструкция корпуса котла выполнена с учетом максимального шумоподавления для повышения комфорта при эксплуатации котла. Внутренние узлы помещены в герметичную камеру. Новая компактная камера сгорания и горелка, вентилятор с регулируемой частотой вращения и применением датчика температуры дымовых газов. Снижено электропотребление. В версии с битермическим теплообменником применяется конструктивно новое решение: два коллектора, уменьшенная длина трубок, большее количество каналов без применения турбулентных ставок. По мнению специалистов это способствует лучшему самоочищению внутренней поверхности и увеличивает срок службы, а также снижает уровень шума. Датчик ГВС с расходомером позволяет точнее регулировать температуру воды. Также в данных моделях сделан акцент на повышение защиты платы управления!

Общие сведения 13. проверки перед установкой котла, Допоплнительный насос, Важно

Текст

926.237.1 — RU

Руководство для техНИческого пеРсоНала

Котел предназначен для нагрева воды не выше температуры кипения при атмосферном давлении. Он подключается к системе

отопления и к системе приготовления горячей воды в соответствии с его характеристиками и мощностью.

До установки котла необходимо:

a) Проверить, что котел настроен на работу с данным типом газа. Данная информация приведена на упаковке и на заводской

табличке (шильдике) котла.

б) Убедиться, что в дымоходе имеется достаточная тяга, отсутствуют сужения, и нет поступления посторонних продуктов

сгорания, за исключением тех случаев, когда дымоход специально спроектирован для обслуживания нескольких

устройств.

в) При присоединении дымоотводящего патрубка к уже имеющемуся дымоходу проверить, что дымоход полностью очищен,

т.к. при работе котла частицы сажи могут оторваться от стенок дымохода и закрыть выход продуктов сгорания, создав тем

самым опасную ситуацию.

Кроме того, чтобы сохранить действие гарантии на аппарат и для поддержания его правильного функционирования, необходимо

применять следующие меры предосторожности:

1. система гвс:

1.1.

если жесткость воды выше значения 20º F (где 1º F = 10 мг СаСО3 на 1 литр воды) следует установить полифосфатный

дозатор или подобную систему для умягчения воды, которая соответствует действующим нормативам.

1.2.

система ГВС должна быть тщательно промыта после установки аппарата и перед его использованием.

2. система отопления

2.1. новое оборудование:

Перед установкой котла отопительное оборудование должно быть предварительно очищено, чтобы убрать возможные

отложения или загрязнения (кусочки обшивки, спайки, и т.п.), используя для этого вещества, имеющиеся в свободной

продаже. Вещества, использующиеся для очистки оборудования, не должны содержать концентрированную кислоту

или щелочь, которые могут разъедать металл и повреждать части оборудования из пластика и резины (например,

SENTINEL X300 или X400 и FERNOX Rigeneratore для отопительного оборудования). При использовании очищающих

веществ необходимо строго следовать указаниям инструкций по их применению.

Нижеследующие указания и замечания составлены для того, чтобы помочь квалифицированному специалисту проводить

без ошибок установку и техническое обслуживание. Указания относительно розжига котла и его работы приведены в разделе

“Руководство для пользователя”.

Установка, техническое обслуживание и проверка работы домашних газовых устройств должны производиться только

квалифицированным персоналом и в соответствии с действующими нормами.

Обратите внимание:

• этот котел можно подключать к любому типу радиаторов и теплообменников, используя однотрубную, двухтрубную или

лучевую систему. Вы можете располагать секции в системе отопления обычным образом, учитывая при этом данные из

раздела “Характеристики расход/напор”.

• части упаковки (пластиковые мешки, пенопласт и пр.) держите вне досягаемости детей, поскольку они являются источником

потенциальной опасности

• первый пуск котла должен проводить квалифицированный специалист.

Гарантийные обязательства, выполняются организацией, осуществившей первый пуск котла. Данная организация должна

иметь установленные законом лицензии. Начало гарантийного срока наступает с момента первого пуска. Для осуществления

первого пуска и последующего обслуживания котла рекомендуем Вам обращаться в авторизованные сервисные центры BAXI

(“БАКСИ”). Адреса и телефоны сервисных центров спрашивайте в торгующей организации.

допоплНИтельНЫй Насос

в случае использования в системе отопления дополнительного насоса, установить его на возврате в котел. Такое расположение

насоса способствует правильной работе гидравлического прессостата.

ваЖНо

в случае подключения двухконтурного котла к установке с солнечными панелями максимальная температура бытовой воды

на входе в котел не должна превышать 60 °C

12. ОбщИЕ сВЕдЕНИя

13. пРовеРкИ пеРед устаНовкой котла

Описание

Уже длительное время ведущая итальянская фирма Baxi, входящая в концерн BDR Thermea Group занимается производством теплотехнического оборудования.

За время существования было проведено масса технологических исследований, что способствовало выпуску продукции высокого сегмента и соответствующих в Европе нормам и требованиям предъявляемых данному товару.

Двухконтурный настенный котёл Baxi Main 24 Fi одна из моделей в которой предусмотрено в качестве топлива использование природного или сжиженного газа.

Более 50% продукции фирмы отправляется на экспорт, в связи с этим учитываются условия эксплуатации. Оборудование специально подготавливается для эксплуатации в России.

Продукция фирмы Baxi не боится перепадов давления газа, скачков электроэнергии за что пользуется высокой покупательской способностью и предпочтением при выборе российских потребителей.

Его устройство

Основными узлами, составляющими конструкцию котла, являются:

Газовая грелка закрытого типа.
Вентилятор для подачи воздуха в камеру сгорания.
Первичный (медный) и вторичный (нержавеющая сталь) теплообменники.
Циркуляционный насос.
Расширительный бак.
Трехходовой клапан.
Предохранительные клапаны, сбрасывающие давление ОВ или ГВС при возникновении аварийных ситуаций.
Плата управления, система датчиков, посылающих на нее сигналы в непрерывном режиме.

Работа котла проходит по обычной методике, свойственной всем подобным конструкциям. При помощи циркуляционного насоса теплоноситель подается в теплообменник, где нагревается до максимально возможной температуры.

На выходе он подается в трехходовой кран, разбавляющий горячую ОВ более холодным обратным потоком в заданной пропорции, определенной установленным режимом обогрева. После этого подготовленный теплоноситель направляется в отопительный контур.

Горячая вода нагревается во вторичном (пластинчатом) теплообменнике и подается к точкам разбора. Закрытая камера сгорания позволяет улучшить качество внутреннего воздуха в помещениях.

Для организации горения в нужном режиме воздух подается с помощью вентилятора, забирающего нужный поток во внешнем отделении коаксиального дымохода.

Инструкция по запуску

После доставки, установки котла на отведенное место и присоединения всех коммуникаций, необходимо произвести первоначальный запуск котла.

Порядок действий:

Заполнить котел и систему водой. Необходимо установить давление около 0,7-1 мБар с помощью крана питания или слива. Заполнять контур следует медленно, чтобы успевал стравливаться воздух. Переключатель режимов надо установить на «0».
Включить электропитание.
Открыть газовый кран.
Установить переключатель режим «лето» или «зима».
Повернуть регулятор горелки (при повороте по часовой стрелке температура повышается, а против — понижается). При этом станет слышен звук движения воды и шум от работы горелки.

ОБРАТИТЕ ВНИМАНИЕ!
С первого раза процесс может не запуститься из-за наличия воздуха в системе. В таких случаях процедуру повторяют до момента нормального пуска котла.
