Технические характеристики

Основные технические характеристики, для удобства сравнения и ускорения поиска нужной информации, сведены в Таблицу 1.

Модель	Пантера	Ягуар	Гепард	Тигр	Рысь
Характеристика	25 KOV, 25 KTV, 30 KTV	11 JTV, 24 JTV	11 MOV, 11MTV, 23 MOV, 23 MTV	12 KOZ, 12 KTZ, 24 KOZ, 24 KTZ	18/25 MKV 25/30 MKV
Камера сгорания	Т–закрытая О–открытая	закрытая	Т–закрытая О–открытая	Т–закрытая О–открытая	закрытая
Температура ОВ, °C	35-85	30-85	30-83	45-85	30-85
Температура ГВС, °C	38-60	30-64	38-65	40-60	30-64
Расширительный бак ОВ, л	7,0	7,0	5,0	8,0	8,0
Расширительный бак ГВС, л	—	—	—	2,0	5,0
Производительность ГВС, л/мин	до 17,0	до 10,7	до 11	до 12,6	до 14,2
Расход природного газа кг/час	2,84 – 3,44	—	2,73	1,41 – 2,84	—
Расход сжиженного газа, кг/час	2,08 – 3,21	—	1,9	0,91 – 2,08	—
Расход природного газа ГВС куб.м/час	—	2,73	—	—	1,39-3,08
Расход сжиженного газа ГВС, кг/час	—	1,02	—	—	1,02-2,26
Расход природного газа ОВ куб.м/час	—	1,39 2,73	—	—	—
Расход сжиженного газа ОВ, кг/час	—	0,55 1,02	—	—	—
Накопительный бак, л	—	—	—	45	—
Вес, кг	34 – 41	29 – 30	31 – 34	70 – 71	35 – 36
Размеры, мм	800х338*440	700х280х410	740х310х410	900х410х570	700x280x390
Цена, тыс. руб.	45 – 53	27 — 32	34 – 39	50 – 130	54 – 56

Сокращения: ОВ – отопительная вода, ГВС – горячее водоснабжение.

Расшифровка кода в названии модели:

двузначная цифра соответствует номинальной потребляемой мощности в кВт;
первая буква – в сочетании с третьей обозначает модель;
вторая буква – тип камеры сгорания: О – открытая, К, Т – закрытая;
третья буква – тип котла: V, Z –двухконтурный, О – одноконтурный.

Кроме указанных в таблице параметров, все настенные двухконтурные котлы обладают еще рядом характеристик. В частности, они имеют следующие системы защиты:

предохранительный клапан для сброса теплоносителя при повышении давления в системе;
защиту циркуляционного насоса от заклинивания;
защиту водопроводных труб от перемерзания;
газ-контроль – прекращает подачу газа в горелку, если пламя вдруг погаснет;
воздухоотвод – избавление системы отопления от попавшего воздуха;
защита котла от перегрева с помощью термостата.

Электронная система управления газовыми котлами выполняет следующие функции:

управление с помощью микропроцессора;
автоматический контроль работы агрегата;
контроль состояния устройства;
регулирование температуры воздуха в помещениях;
вывод на дисплей текущих показаний температуры и кодов неисправностей.

В чем отличие от одноконтурного

Одноконтурные модели — отопительные, нагрев горячей воды для бытовых нужд они не производят. На первый взгляд, это должно значительно снизить интерес пользователей к приобретению подобных устройств, однако, такая конструкция имеет бесспорные преимущества.

Основным из них является простота, отсутствие лишних узлов и деталей. Одноконтурные котлы надежнее, меньше подвержены различным поломкам или отказам. Они выполняют только одну функцию, что определяет надежность и устойчивость к нагрузкам.

Если подача горячей воды является необходимостью, к одноконтурному котлу присоединяют бойлер.

В таком случае проблема решается полностью, хотя и понадобится определенная площадь для установки дополнительного агрегата.

ВАЖНО!
Наличие функции подготовки горячей воды нужно не всегда. Для котлов, используемых в офисных учреждениях, главной задачей является отопление, а ГВС берется из общих магистральных линий.

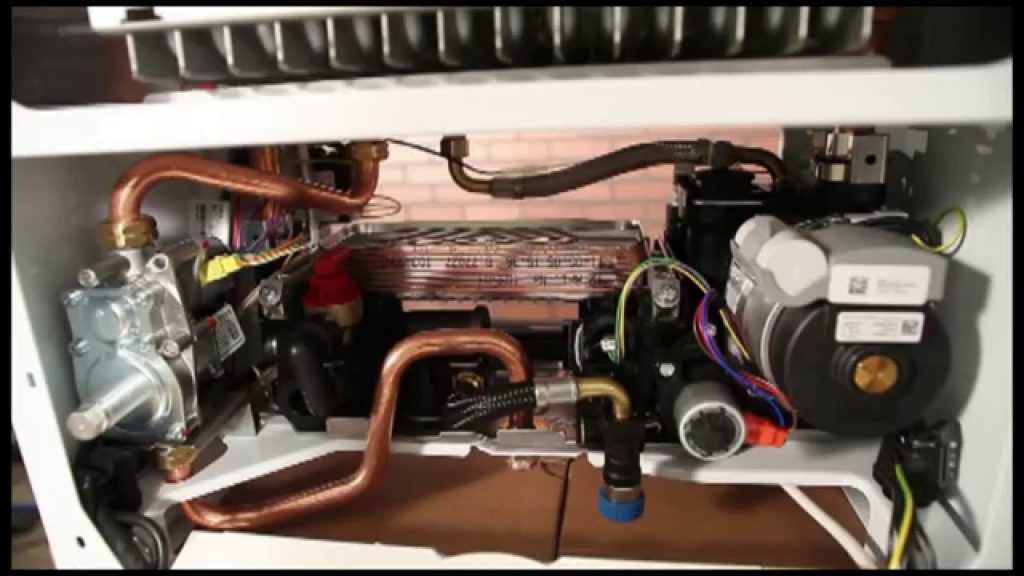

Устройство

Конструкция газового котла Protherm на 24 кВт ничем не отличается от устройства других образцов, изготовленных на заводах Европы или Азии.

Основным элементом является газовая горелка, совмещенная с первичным теплообменником. Подача теплоносителя обеспечивается циркуляционным насосом. Попадая в котел, ОВ проходит в первичный теплообменник, где нагревается в максимально возможной для установленного режима степени.

Затем горячий теплоноситель попадает во вторичный пластинчатый теплообменник, выполняющий подготовку горячей воды. После этого ОВ поступает в трехходовой кран, где доводится до заданной температуры путем подмешивания более холодного обратного потока, выводится из котла и поступает в отопительный контур.

Режим горения и вывод отработанных газов обеспечивает вентилятор турбонаддува.

Общий контроль за работой всех узлов производит электронная плата управления. к которой подключены датчики самоконтроля.

Они в постоянном режиме мониторят состояние узлов и элементов агрегата и выводят на дисплей извещения о возникающих ошибках.

Устройство

Конструкция настенных агрегатов Protherm основана на современных разработках и состоит из следующих узлов:

Газовая горелка, атмосферного или турбированного типа.
Первичный теплообменник, битермический, трубчатый или пластинчатый.
Циркуляционный насос.
Трехходовой кран.
Вентилятор турбонаддува.
Газовый клапан.
Вторичный теплообменник (на двухконтурных моделях).
Плата управления с системой датчиков.
Панель управления с дисплеем и органами регулировки.

Газовая горелка нагревает первичный теплообменник, внутри которого перемещается теплоноситель. Горячая ОВ подается во вторичный теплообменник, где частично отдает тепловую энергию на подготовку ГВС.

После этого в трехходовом кране производится смешивание горячего и остывшего теплоносителя для создания нужной температуры, и ОВ выходит в отопительный контур. Дымовые газы выводятся с помощью вентилятора.

Контроль за работой и оповещение в случае неполадок обеспечивает система датчиков и плата управления, присоединенная к внешней панели.

F.22 — Потеря воды — недостаточное давление воды в системе отопление

— неисправность индицируется в случае снижения давления воды в системе отопления ниже 0,6 баров

— сообщение будет автоматически удалено после повышения давления отопительной воды в системе выше 0,6 баров

– в результате дополнения воды в систему отопления

— сообщение об ошибке не появится в случае неисправности датчика давления

Датчик давления служит для определения давления воды в котле (системе отопления). В случае недостатка ОВ в котле датчик давления передаст информацию плате управления котлом, которая даст команду на его остановку.

Принцип действия

При повышении давления воды увеличится объем мембраны, несущей на себе магнит. Напротив магнита находится датчик Галла, меняющий входящее напряжение на плате управления котлом в зависимости от изменения параметров магнитного поля. Изменение параметров магнитного поля зависит от изменения расстояния датчика Галла по отношению к позиции магнита Точки измерения

Входящее напряжение датчика давления:

Точки измерения 1 и 2 = 5 В DC Контрольные значения: Точки измерения 1 и 3 При давлении в 1 бар / 1,7 В DC При давлении в 1,5 бара / 2 В DC При давлении в 2 бара / 2,3 В DC

РЕКОМЕНДАЦИИ

Слишком низкое давление воду 0.3 Бар . При заполнении котла водой в этом случае не требуется нажимать кнопку RESET.
Неисправность датчика давления воды. Заменить.
Проверьте утечки в котле и системе отопления.
Проверьте исправность насоса .возможна либо блокировка насоса. разберите его, и проверьте на предмет исправной работы и чистоты.

Основные неисправности

Все возможные неисправности немедленно определяются системой датчиков и выводятся на дисплей в виде буквенно-числового кода.

Ошибки агрегатоввозникают по разным причинам, среди которых присутствуют:

Обрыв или короткое замыкание того или иного датчика.
Отсутствие пламени.
Отсутствие воды.
Остановка вывода дыма.
Отказ циркуляционного насоса.
Остановка вентилятора и т.д.

Большинство ошибок вызывают немедленную блокировку котла по соображениям безопасности. Возможны ситуации, когда в доме никого нет, отреагировать оперативно на появление сигналов некому.

ОБРАТИТЕ ВНИМАНИЕ!

Поэтому система безопасности производит экстренную блокировку, которую сбрасывает владелец при перезапуске. Полный перечень кодов ошибок имеется в руководстве пользователя.

Он представляет собой довольно протяженный список, приводить который целиком нет смысла.

Какие серии и модели существуют

Котлы фирмы Protherm имеют оригинальную систему имен. Они все носят названия различных зверей, причем, объединены по группам.

Настенные котлы носят названия животных семейства кошачьих.

Модельный ряд состоит из следующих образцов:

Рысь. До недавнего времени это были конвекционные установки, но теперь серия Рысь состоит из конденсационных котлов. Представляют собой одно- и двухконтурные модели мощностью 25 и 30 кВт. Есть установки с пластинчатыми и с битермическими теплообменниками.
Ягуар. Двухконтурные настенные газовые котлы конвекционного действия, мощностью 11, 24 и 28 кВт.
Пантера. Большая модельная линейка, состоящая из одно- и двухконтурных агрегатов с камерой сгорания открытого и закрытого типа. мощность моделей находится в диапазоне 12-35 кВт.
Гепард. Двухконтурные котлы с открытой или закрытой горелкой. всего имеется две модели мощностью 11 и 23 кВт.

ОБРАТИТЕ ВНИМАНИЕ!
Моделей высокой мощности (свыше 35 кВт) не имеется, поскольку навесной способ монтажа не позволяет устанавливать тяжелые узлы и детали.

Установка котла Протерм Ягуар

Монтажный чертеж для котла Протерм Ягуар

Перед установкой котла, необходимо проверить комплектность поставки. В коробке с котлом, должны быть: монтажная планка, шаблон для установки, руководство по монтажу и обслуживанию, паспорт и список сервисных центров. Стена на которую будет устанавливаться котел, должна быть ровной и достаточно прочной, чтобы выдержать вес котла.

Первым делом необходимо разместить монтажный шаблон в нужном месте на стене, не забывая про необходимые зазоры, которые изображены выше. Разметьте центр дымохода на стене. При сверлении отверстия под дымоход, необходимо убрать шаблон.

После создания отверстия под дымоход, необходимо обратно поместить шаблон и разметить положение установочных отверстий монтажной планки, чтобы повесить котел. Просверлите отверстия для монтажной планки при помощи 8.5 мм сверла.

Установите монтажную планку и повесьте на неё котел.

Protherm гепард 23 mtv

Рассмотрим подробнее котёл Protherm гепард 23 mtv. Это одна из самых популярных моделей настенных газовых котлов. Они пользуются спросом как у владельцев частных домов, так и у хозяев квартир в городской черте.

Привлекает к себе внимание этот котёл за счёт своих отличных технических характеристик и относительно невысокой стоимости, в сравнении с другими изделиями Protherm. Технические характеристики изделия Protherm гепард 23 mtv:

Технические характеристики изделия Protherm гепард 23 mtv:

тип установки: настенный;
горячее водоснабжение: есть;
максимальная мощность: 23,3 квт;
камера сгорания: закрытая (mtv).

Что касается камеры сгорания, то они бывают как закрытыми, так и открытыми. Закрытые камеры обозначаются в названии котла буквами — mtv, а открытая — буквами mov.

Котлы серии Гепард бывают обоих видов. Однако, наибольшее удобство вызывает камера сгорания — mtv, потому как позволяет установить аппарат в любом помещении. Дело в том, что закрытый тип камеры не имеет дымохода. Добивается это с помощью коаксиальной системы отходящих газов, то есть здесь применяется двойная труба. Это позволяет одновременно затягивать воздух с улицы и выводить продукты горения.

Установить настенную или навесную модель Protherm гепард 23 mtv — дело весьма не затратное и быстрое, потому что это бездымоходный котёл. Для горячего водоснабжения вода нагревается в диапазоне 38–60 градусов, а для отопления в районе 38–80 градусов. Если есть проблема с жёсткостью воды, то изделие может быстро засориться, что приведёт к неожиданному отключению, пропаже горячей воды и стуку. Поэтому сразу стоит установить фильтр.

Стоимость изделия Protherm гепард 23 mtv ненамного дороже обогревательного оборудования экономкласса. Однако, он отличается добротной сборкой и сроком службы, а также подлежит ремонту. Немаловажным пунктом является установка агрегата, так как неверная самостоятельная настройка может привести к неполадке в системе. Поэтому лучше обратиться за помощью к специалисту.

Какие бывают газовые котлы и в чём их отличия

Какие бывают газовые котлы

двухконтурные и одноконтурные;
настенные и напольные;
с закрытой и открытой камерой сгорания;
конденсационные и традиционные.

Сравнение котлов

С уверенностью сказать, какие двухконтурные газовые котлы для частного дома будут лучшими, нельзя, поскольку здесь всё будет зависеть от того, какого типа требуется оборудование. Конечно, если сравнивать между настенными и напольными вариантами, то однозначно лучше будет приобрести двухконтурный напольный газовый котёл для установки в систему отопления дома, если его площадь превышает 300 м2.

Оборудование напольного типа вне зависимости от того, сколько они имеют контуров, отличаются высокой надёжностью и долговечностью в эксплуатации по сравнению с настенными вариантами.

Почему? Все дело в теплообменнике. Напольные котлы оснащаются только чугунными или стальными теплообменниками, преимущество которых — способность выдерживать высокие нагрузки. Настенные котлы оснащаются преимущественно медными.

Отметим сразу недостатки двухконтурных газовых котлов напольного типа. Самый главный минус оборудования заключается в больших размерах, а также необходимости выделять под установку отдельное помещение, особенно под монтаж одноконтурного напольного котла со встроенным бойлером.

Настенные котлы отличаются компактностью, что позволяет выполнить их установку в любом месте помещения

Важно отметить, что приборы этого типа производятся в небольшом диапазоне мощности с верхним пределом в 50 кВт. Но если помещение, в которое планируется устанавливать оборудование, не превышает 250 м2, то такой котел отлично справится со своими основными задачами

Принцип работы одноконтурного газового котла

Газовые одноконтурные котлы вне зависимости от типа установки рассчитаны исключительно на обогрев помещения. Однако отметим, что сегодня предлагаются напольные газовые одноконтурные модели, которые дополнены бойлером для нагрева воды. В результате пропускания теплоносителя через бойлер будет осуществляться нагрев сантехнической воды до заданной температуры.

Для того, чтобы ответить на вопрос, какой газовый котел лучше, одноконтурный или двухконтурный, рассмотрим принцип работы каждого варианта прибора в отдельности.

Итак, одноконтурный прибор способен только обеспечивать помещение теплом. Запорные вентиля здесь отсутствуют, вместо них установлены заглушки. Работа циркуляционного насоса осуществляется непрерывно, именно за счёт этого происходит постоянная циркуляция теплоносителя по системе.

Установка трёхходового клапана выполнена таким способом, чтобы теплоноситель, поступающий через обратку, проходил свободно. За всеми рабочими процессами оборудования следит высокоточная автоматика.

Принцип работы двухконтурного газового котла

Важно знать, что в зависимости от типа и мощности двухконтурного прибора горячая вода может подаваться на одну или две точки забора. Отметим, что в момент забора горячей воды оборудование перестаёт автоматически работать на обогрев помещения. Если будут использоваться две точки забора, то оборудование должно быть установлено примерно на равном удалении от обеих, если одна, то правильно будет выполнить установку максимально близко к ней

Если будут использоваться две точки забора, то оборудование должно быть установлено примерно на равном удалении от обеих, если одна, то правильно будет выполнить установку максимально близко к ней.

Почему? Делается это с целью сократить время ожидания подачи ГВС. После открытия крана горячей воды сначала будет бежать прохладная вода, и только спустя некоторое время пойдёт горячая. Продолжительность ожидания будет зависеть от того, насколько далеко от точки забора установлен отопительный прибор.

Теперь зная, что такое одноконтурный и двухконтурный газовый котёл, а также какие основные отличия имеет каждый из вариантов, вы сможете легко определиться с типом оборудования и приобрести модель, которая с максимальной полнотой удовлетворит все потребности относительно горячего водоснабжения и отопления.

Эксплуатация и настройка

Основную настройку котлов выполняют на заводе-изготовителе. После установки и подключения к коммуникациям выполняют предпусковую настройку, предназначенную для корректировки основных настроек к заданным условиям работы.

Определяются пределы давления газа и воды, устанавливаются границы температурных режимов. Эксплуатация котла не требует каких-либо мероприятий, кроме периодической очистки от пыли и регулярного перевода агрегата в летний или зимний режим.

Эти действия просты и выполняются пользователем самостоятельно. Все остальные работы должен производить приглашенный техник из сервисного центра.

Любая попытка самостоятельного ремонта чревата поломкой котла и потерей гарантии.

Достоинства и недостатки

К достоинствам настенных котлов Bosch следует отнести:

Компактность, небольшие размеры и вес, возможность установки на кухне или в других жилых помещениях.
Стабильность работы, обладание полнофункциональной конструкцией.
Высокое качество сборки, использование передовых технологий и методов при изготовлении деталей.
Привлекательный внешний вид, способность гармонично вписаться в интерьер кухни или другого помещения.
Наличие многоступенчатой защиты, способность определения проблем на самых ранних стадиях их появления.
Простота и легкость управления.

К недостаткам следует отнести:

Высокая чувствительность электроники, выход из строя при возникновении скачков или колебаний напряжения питания.
Необходимость наличия качественного заземления, фазозависимость котлов.
Самостоятельная блокировка котла в зимнее время оставляет дом без обогрева, что, при длительном отсутствии хозяев, грозит потерей системы.
Ремонт и обслуживание котлов необходимо производить только с участием специалистов из сервисного центра, хотя качество их подготовки нередко крайне низкое.

Существующие недостатки с равной мере свойственны всем энергозависимым газовым котлам, хотя это не оправдывает их наличие.

Как правильно настроить

Настройка газового котла заключается в установке нижнего и верхнего пределов давления газа и воды, а также в определении температурных границ запуска и остановки горелки. Эти параметры задаются исходя из условий работы котла, соотношения его мощности и реальной нагрузки, прочих соображений.

Не рекомендуется устанавливать слишком малый перепад между низшим и высшим значениями температуры теплоносителя, поскольку это вызовет частый запуск и остановку котла, способствующие выводу из строя.

Границы давления воды и газа обычно устанавливают в пределах, свойственных технологическим условиям данной сети.

Устройство

Конструкция настенных агрегатов Protherm основана на современных разработках и состоит из следующих узлов:

Газовая горелка, атмосферного или турбированного типа.
Первичный теплообменник, битермический, трубчатый или пластинчатый.
Циркуляционный насос.
Трехходовой кран.
Вентилятор турбонаддува.
Газовый клапан.
Вторичный теплообменник (на двухконтурных моделях).
Плата управления с системой датчиков.
Панель управления с дисплеем и органами регулировки.

Устройство

Газовые котлы состоят из следующих узлов:

Газовая горелка, совмещенная с первичным теплообменником.
Циркуляционный насос.
Трехходовой кран.
Газовый клапан.
Вторичный теплообменник.
Вентилятор турбонаддува.
Электронная плата управления с выводом органов настройки на внешнюю панель.
Система датчиков самодиагностики, замкнутая на плату управления.

Работа котла базируется на циркуляции теплоносителя с нагревом в первичном теплообменнике. Настройка температуры выполняется в трехходовом кране путем частичного смешивания с остывшим обратным потоком.

Подготовка горячей воды производится во вторичном теплообменнике от тепла только что нагретой ОВ. Режим горения поддерживается естественным образом, или с помощью вентилятора турбонаддува.

Все процессы постоянно контролируются датчиками, подающими сигналы о возникших проблемах.

Конденсационный или традиционный котел?

Котлы как люди, есть традиционные, а есть нет

Средний уровень КПД, в который уперлись традиционные газовые котлы составляет следующие значения:

настенные модели – 92-93%

напольные – 90%

И тут неопытный потребитель впервые видит конденсационный котел с его показателем КПД в 100% и даже выше.

Ошибка №12
Значит для экономного отопления выгоднее всего брать именно его.

При этом мало кто ему объясняет, что конденсационные котлы высокопроизводительны в основном в низкотемпературных системах, а именно – теплый пол.

Для обычной радиаторной или смешанной системы отопления никакой речи о высокой производительности и КПД выше 100% уже не идет. Тем не менее, конденсационник очень хорош, когда нет возможности или желания ставить большой напольный котел, а мощности обычного настенного не хватает.

Средняя окупаемость разницы в стоимости конденсационного и традиционного котлов для частного дома составляет 3-5 лет в зависимости от условий. И чем меньше площадь дома + если газ при этом природный — тем дольше конденсатник будет себя окупать.

Особенности подключения электрических котлов

Даже для неспециалиста схема подключения электрического котла отопления понятна, поэтому монтаж устройствне составит сложностей. Чтобы понимать, каким образом производить монтаж, следует знать, с какими устройствами будет вестись работа и каково их назначение.

Так, при монтаже придется закрепить на стене (или на полу) сам котел, различные регуляторы, расширительный бак. В зависимости от целей, к котлу подводится один или несколько контуров магистрали. Также в зависимости от модели может потребоваться монтаж циркуляционного насоса и бойлерной установки.

Прежде чем приступить к монтажу, следует ознакомиться с таким документом, как схема подключения электрического котла отопления, которую производитель прилагает к пакету документов на агрегат. В соответствии с этим документом аппарат подключается к другим приборам отопительной сети.

Следует иметь в виду, что если мощность котла не превышает 3,5 кВт, его можно включать в розетку. В противном случае электромонтаж ведется напрямую от распределительной коробки.

Не следует забывать и о заземлении проводки.

Еще по этой теме на нашем сайте:

Газовые котлы Протерм Медведь 30 КЛОМ — технические характеристики и особенности Отопительные котлы «Медведь» словацкого производителя Protherm совершенно независимы от электроэнергии, источником тепловой энергии выступает газовое топливо. Протерм Медведь 30 КЛОМ…
Электрический котел ЭВАН ЭПО ЭКОНОМ – обзор и отзывы владельцев Эти электрические котлы серии ЭКОНОМ, выпускаемые , которая теперь перестала быть независимой, и куплена большим холдингом NIBE, вполне…
Твердотопливный котел КЧМ 5 — технические характеристики и отзывы Котлы КЧМ 5 выпускаются Кировским заводом, основанным еще в XVIIIвеке. За годы эксплуатации котел зарекомендовал себя как очень надежное и…
Отопительный газовый котел Данко — технические характеристики и отзывы является украинская . Помимо газовых котлов, компания производит ряд других отопительных устройств — твердотопливные и…

Инструкция по применению

Устанавливая и настраивая прибор, необходимо соблюдать правила техники безопасности и использовать защитные средства. Котлы монтируются в сухом месте, вдали от воспламеняющихся конструкций, аварийных выходов, кондиционеров и прочих электроприборов. Не допускается монтаж в местах, где на оборудование может попасть вода. Также не допускается эксплуатация в замерзающих помещениях.

Монтируйте оборудование на прочные стены с учетом веса. Трубы отопления должны подходить ровно и без перекосов. Подключение к электросети осуществляется с помощью подходящих по сечению проводов, напрямую к электрическому щиту, через дополнительные автоматы УЗО. Для защиты от ударов электрическим током оборудование подлежит заземлению. Также нужно убедиться соответствии напряжения питания установленным нормам. Внешние компоненты и модули подключаются в соответствии с инструкцией.

Таблица для расчета необходимого сечения проводов и номинала предохранителей в зависимости от мощности

В процессе эксплуатации оборудования необходимо контролировать температуру в системе и реагировать на возможные ошибки. Если оборудование работает нормально, пользователям остается лишь выставить нужную температуру. Выбор температуры отопительного контура и температуры во внешнем накопительном бойлере (при его наличии) производится с помощью кнопок на панели управления – контроль параметров и ошибок осуществляется с помощью ЖК-дисплея.

Ошибка запроса

Произошла ошибка, пожалуйста, повторите запрос снова.

No results found for

1 — 25 из 274 результатов

1 — 25 из 274
Следующая страница
Последняя страница

Сертификат на регуляторы

Если вы хотите купить газовый или электрический котел, газовую колонку, автоматический регулятор отопления или аксессуары, обратитесь к одному из наших розничных или интернет-партнеров в своем регионе.

Среди множества отопительных установок, производимых в странах Европы, одну из лидирующих позиций занимают газовые котлы фирмы Vaillant.

Они демонстрируют образцовую работоспособность, срок службы составляет 20 и более лет.

Высокое качество оборудования обусловлено длительной историей фирмы, насчитывающей около 140 лет.

За это время накоплен большой технологический опыт, позволивший создать установки, известные своим качеством и стабильностью работы во всем мире.

Рассмотрим особенности эксплуатации газовых котлов фирмы Vaillant.

Ошибки котлов Навьен (Navien)

Котлы Навьен широко известны на рынке отопительной техники. Причин тут несколько: универсальность (их можно установить как в частном доме или в квартире, а также в нежилом помещении), качество, автоматизация процесса работы котла и при всем при этом – доступная цена.Но любое оборудование может иногда выходить из строя. И вина тут совсем не в качестве самого котла.

Ваш котел Navienвыдает ошибку на дисплее? Часто проблемы связаны с неправильной установкой, нарушениями во время эксплуатации, отсутствием сервисного обслуживания или с его низким уровнем и другими факторами. Поэтому ошибки котлов Навьен на экране могут периодически появляться.

Главное, знать, что означают коды ошибок котлов Навьен, чтобы оценить ситуацию и найти решение проблемы.Коды ошибок котлов Navien, причины их возникновения и возможные варианты решения от специалистов компании «Санвэй» читайте ниже.

Ошибка 01

Ошибка 01 означает перегрев котельного оборудования. Чаще всего котел перегревается в случае засора системы отопления или из-за неисправности циркуляционного насоса.

Как исправить ошибку 01

Ошибка 02 сообщает, что котел Navienимеет низкий уровень теплоносителя. Либо проблема с датчиком потока. Как правило, когда котел Навьен выдает ошибку 02, из крана горячей воды первые секунды идет кипяток, а потом холодная. То есть температура воды резко становится максимальной и также резко падает.

Как устранить ошибку 03 котла Навьен

3.Если газ не поступает в горелку, то возможно перекрыта подача газа или неисправен газовый клапан.

Ошибка 04 котла Навьен означает о ложный сигнал о коротком замыкании цепи датчика пламени или наличии пламени. То есть проблема в сбое работы платы управления.

Ошибка 05

Ошибка 05 говорит об обрыве цепи датчика температуры воды в системе отопления.>/p?

Как устранить ошибку 05

3. Попробовать отсоединить разъем датчика температуры воды в отопительной системе от разъема блока управления и снова соединить их.

Ошибка 06 на экране сообщает о коротком замыкании цепи датчика температуры воды в системе отопления.

Ошибка 07

Ошибка 07 говорит об обрыве цепи датчика температуры горячей воды.

Как устранить ошибку 07

3. Отсоедините разъем датчика температуры ГВС от разъема коннектора блока управления, а потом снова соедините их для нормального контакта.

Ошибка 08 сообщает о коротком замыкании цепи датчика температуры горячего водоснабжения.

Как устранить ошибку 08

Ошибка 09 котла Навьен извещает о проблемах (сбоях) в работе вентилятора. Возможно, неисправен двигатель вентилятора. Еще одна причина – сбой в работе платы управления.

Как устранить ошибку 09

Ошибка 10 котла Навьен(Navien) говорит о сбое в работе системы дымоудаления. Возможно дело в засоренном дымоходе, перегибе трубок от датчика давления воздуха или их неправильном подключении. Еще одна возможная причина появления этой ошибки – сильные порывы ветра.

Как устранить ошибку 10

3. Проверить как подсоединены трубки от датчика воздуха. Исключить наличие перегиба.

Ошибка 011 — это ошибка заполнения теплоносителя. Но в котлах Навьен для российского рынка она не предусмотрена. Встречается только в котлах, рассчитанных на европейский рынок.

Ошибка 12

Ошибка 12, которую выдает котел Навьен, сообщает о погасании пламени во время работы котла. Проблема может крыться в неисправности газовой арматуры.

Ошибка 13

Ошибка 13 котла Навьен говорит о коротком замыкании датчика протока системы отопления.

Как устранить ошибку 13

4. Перезапустить котел. Возможно дело в плате управления. Может возникнуть необходимость замены платы.

Ошибка 15 говорит о проблемах в работе платы управления.

Как устранить ошибку 15

3. Заменить плату управления.

Ошибку 16 котел Навьен выдает, когда происходит перегрев отопительного оборудования. Датчик срабатывает на перегрев и блокирует работу котла. Возможно проблема в неисправности самого датчика.

Как устранить ошибку 16

5. Перезапустить котел. Возможно дело в плате управления. Может возникнуть необходимость замены платы.

Ошибка17 говорит о проблемах установки DIP-переключателяна блоке управления.

Ошибка 18

Ошибка 18 означает перегрев датчика дымоудаления.

Как устранить ошибку 18

4. В случае неисправности или некорректной работы платы управления, перезапустите котёл. При повторном сбое замените плату управления.

Ошибка 27 информирует об обрыве или коротком замыкании цепи датчика давления воздуха APS.

Как устранить ошибку 27

Теперь вы знаете коды ошибок, которые может выдавать котел navien. Обращайтесь в компанию «Санвэй» для качественного ремонта котла Навьен.

Циркуляционный насос

Здесь смотрите на марку насоса. Бренды, зарекомендовавшие себя только с положительной точки зрения:

Grundfos

Wilo

Если внутри стоят именно они, то это хороший выбор.

При этом насосы Wilo более требовательны к качеству теплоносителя, и от частых подпиток и шлама могут быстро «подохнуть». Грюндфос более стойкий в этом плане.

С остальным непонятными марками нужно быть более настороженными.

Ошибка №23
Только не путайте ситуацию, когда производители пишут на торце насоса большими буквами свой бренд, а используют при этом тот же Grundfos или Wilo.

Это распространенная практика у того же Vaillant. В этом случае ищите на шильдике или на отдельной наклейке сбоку надписи мелким шрифтом.

Хороший продавец обязан указать истинного производителя насоса.

Диапазон цен

Стоимость двухконтурных котлов Viessmann находится в пределах 38-56 тыс. руб. Цена зависит от мощности выбранной модели. В регионах, находящихся на значительном удалении от густонаселенных районов, стоимость оборудования будет значительно выше, так как доставка потребует существенных расходов.

Кроме того, понадобится приобрести дымоход, стабилизатор напряжения, фильтрационные установки для воды, без которых качественная работа котлов будет невозможна.

Рекомендуется заранее уточнить состав и стоимость всех дополнительных компонентов, чтобы не оказаться в сложном положении при покупке.

Достоинства и недостатки

К достоинствам газовых котлов Protherm принято относить:

Высокое качество изготовления и сборки всех узлов и деталей.
Большой выбор конструкционных и комплектационных вариантов.
Наличие множества модификаций, оптимальным образом подходящих для работы в сложных условиях.
Экологическая чистота, безопасность оборудования.
Используется система самодиагностики, производящая мониторинг состояния всех узлов агрегата.
Экономичное потребление газа и электроэнергии. Имеются энергонезависимые модели.

Имеются некоторые недостатки:

Зависимость от наличия и правильного подключения к сети электропитания, чувствительность к скачками или перепадам напряжения.
Высокая стоимость запчастей, сложности со снабжением в некоторых регионах.
Низкий уровень профессионализма среди технического персонала сервисных организаций.

ВАЖНО!

Жалобы на отсутствие подготовки сервисников не следует понимать как недостаток конструкции котлов Protherm, поскольку проблема носит организационно-административный характер.
