Правила армирования кирпичной кладки в соответствии со снип (сп)

Нужна ли сетка при штукатурке кирпичной стены. Нужна ли сетка при штукатурке?

Причина использования армировочной сетки простая: она укрепляет штукатурный слой, предотвращает появление трещин, а также не позволяет тяжелому слою высохшего раствора отслоится от стены.

Когда необходимо армирование штукатурки:

1. Трещины на основании . Если при обследовании стены перед оштукатуриванием видны трещины, то однозначно нужно армирование.

Армирование предотвратит появление усадочных трещин и отслоение штукатурки

Стыки разных материалов, углы . В этих местах появление трещин также вероятно, лучше штукатурить по сетке. Для внутренних и внешних углов есть в продаже малярные уголки с сеточкой, с ними стык двух плоскостей будет отличным.

Большой слой штукатурки . Гипсовые и цементные покрытия при выравнивании не должны превышать определенной толщины, рекомендуемой производителем материала. Например, «Ротбанд» можно класть за один раз до 5 см без армирования, при условии крепкого основания.
Оштукатуривание по утеплителю . На пенополистирол и минеральную вату крепят стеклохолст, вдавливая его в слой клея. Без такого усиления не создать жесткую поверхность под дальнейшую декоративную отделку.
Нет уверенности в качестве материала (разные партии ). Случается, что смеси из разный партий, а тем более от разных производителей имеют неодинаковые характеристики по прочности, адгезии, времени высыхания и т.д. Если применять такие смеси на одной поверхности, то стоит обезопасить себя от трещин и усилить штукатурку сеткой.
Не ровные стены — кирпичная кладка, дерево. Кирпичи штукатурят обычно цементно-песчаным раствором, который имеет большую плотность. Без сетки возможны не только трещины, но и отслоения. С деревом все понятно, — адгезия у него слабая, штукатурка сама не удержится (подробнее про это тут ).

Монтаж сетки на стену

При этом важно выполнять все этапы монтажа в строгой последовательности. В противном случае, качество выполненной работы может быть очень низким и в скором времени поверхность начнет трескаться и обсыпаться

Монтаж стекловолоконной сетки

• Монтировать сетку нужно начинать после того, как будет полностью закончено крепление пенопласта.
• На пенопласт необходимо нанести черновой слой штукатурки. Выполнять работу стоит небольшими участками, ведь раствор будет очень быстро застывать.
• Сетка режется на куски определенного размера и плотно прикладывается к участкам, обработанным штукатуркой. Для этого потребуется широкий шпатель, чтобы полотно было удобно равнять и немного вдавливать в раствор.
• Затем стоит немного подождать, чтобы штукатурка вместе с сеткой высохли. Как показывает многочисленная практика, работы лучше всего продолжать уже на следующий день. Сначала нужно пройтись шпателем по обработанной поверхности, чтобы устранить возможные бугры или же какие-то заусеницы.
• Крепить армирующую стекловолоконную сетку обязательно нужно с нахлестом до 20 см. В противном случае со временем могут начать появляться трещины.
• Когда с поверхности стены будет убран лишний раствор, можно начинать наносить финишный слой штукатурки.

Если подойти к монтажу максимально ответственно и все работы выполнять аккуратно и качественно, то результат точно порадует, а сама поверхность прослужит на протяжении долгого времени и не будет беспокоить владельца постройки появлением трещин или каких-то других дефектов.

Монтаж металлической сетки

• Сначала отмеряется размер нужного куска полотна, чтобы его можно было прикрепить к поверхности стены от низа и до верха.
• Изначально сетку желательно прикрепить вверху. Она надежно фиксируется по углам с помощью дюбель-гвоздей. На гвозди надеваются углы сетки и прижимаются с помощью саморезов.
• Дальше такие же действия необходимо выполнить в нижней части.
• Если говорить о монтаже сетки на потолок, то полотно сначала крепится по углам, а уже потом посередине.

Очень важно, чтобы металлическая армирующая сетка максимально плотно прилегала к черновому основанию и нигде не провисала. В противном случае от использования данного материала не будет никакого результата, а нанесенная штукатурка очень скоро отвалится

Сетка под штукатурку стен. Штукатурка по сетке: технология выполнения, советы и рекомендации

Оштукатуривание стены – это несложный процесс, но иногда происходит риск стекания смеси. Именно в такой ситуации не обойтись без армированной сетки. Хотя часто возникает вопрос, есть ли в ней необходимость. Чтобы сделать отделку качественной и надежной, это лучшее решение.

Штукатурка на сетке западает в ячейки и уже не стекает вниз. Когда такое покрытие застывает, то получается надежно и долговечно. По мнению мастеров, такой метод становится все популярнее из-за своей эффективности.

Но нужно обращать внимание на некоторые моменты, один из которых — это слой нанесения. Если он до 10 миллиметров, то применение арматуры не требуется

Если эта толщина увеличивается, то уже точно не обойтись без дополнения.

Какую сетку выбрать?

Сегодня на рынке хватает предложений, по этой причине не всегда просто подобрать нужное

Чтобы выбор сделать быстро, важно учитывать характеристики. По ним каждый человек строит выбор и принимает решение, что будет эффективным

Если нет опыта, то лучше посоветоваться с мастерами или изучить подобную информацию.

Для создания армирующего материала производители применяют разнообразные составляющие:

• Стекловолокно. Уникальный современный состав, который позволяет работать с небольшим слоем штукатурки, делая его максимально надежным.
• Полимеры. Это пластик, который сегодня применяется во многих отраслях. Он показывает себя как один из надежных, но при этом не утяжеляет всю конструкцию и стоит недорого.
• Металлические. Это классика, которая уже на протяжении многих лет остается востребованной на рынке. Но при этом металлическая сетка, цена на которую высокая (90 рублей за квадратный метр), не теряет свои лидирующие позиции.

В зависимости от строительного процесса делается выбор. Не стоит переплачивать, так как каждый вид будет иметь свою цену, если в этом нет необходимости. Так что перед выбором нужно понять, что каждый из них представляет.

Стекловолокно

Сегодня его применяют часто, потому что отличается простотой в применении. Это полотно с небольшими ячейками, созданное из стекловолокна. Штукатурка по сетке данного вида чаще всего выполняется внутри любого помещения. Хотя в некоторых случаях бывает, что применяют и снаружи.

Специалисты выделяют одно главное преимущество – не нужно перед началом работ выравнивать стены. Такое полотно крепится на любую поверхность, и начинается оштукатуривание. Чаще всего на нем появляется гипсовая отделка. Так как работа в итоге получается несложной, за нее может взяться человек без опыта.

Назначение армирования кладки

При возведении стен и перегородок для усиления кирпичной кладки применяется метод армирования. В технологии используются заранее подготовленные стальные сетки либо стержни из арматуры, которые размещаются в растворе кладочных швов.

Армирование кладки необходимо при возведении стен в следующих случаях:

• стеновые конструкции подвергаются значительным нагрузкам сжатия;
• здание возводится на просадочных или пучинистых грунтах;
• строительство ведётся в зонах вероятной сейсмической активности;
• работы проводятся при отрицательных температурах воздуха.

Насыщенность арматурой не должна быть выше 1 % общего объёма кладки.

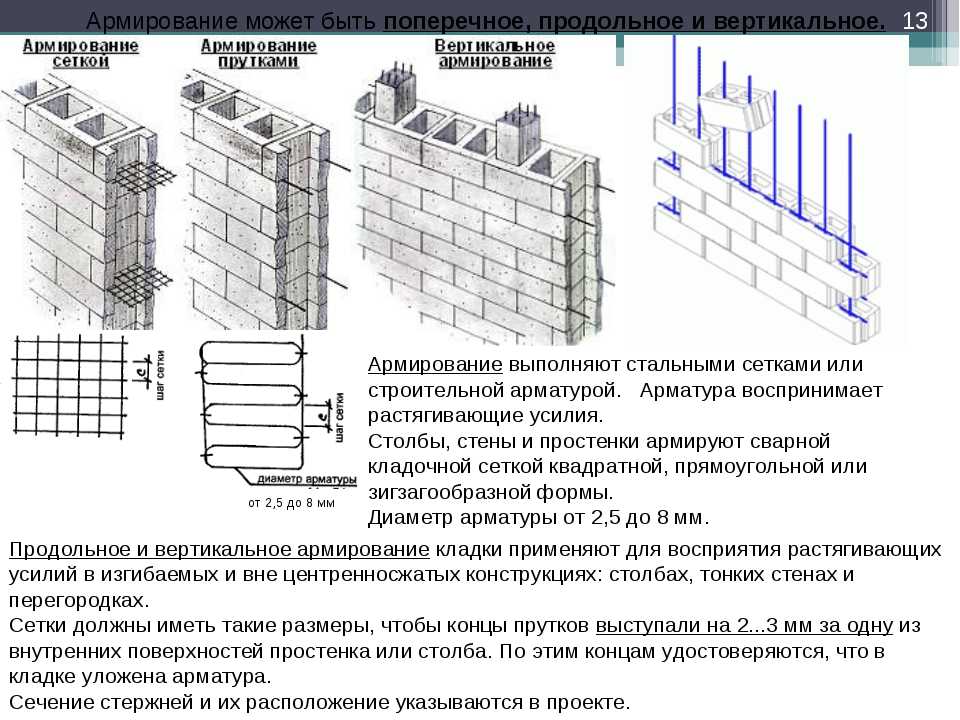

Какие бывают виды армирования кладки?

В современном строительстве выделяют продольное, поперечное и вертикальное армирование. Чтобы осуществить любое из них, вам будут нужны металлические прутки либо сварная сетка.

1. Поперечное армирование. Как правило, при данном типе армирования специалисты используют кладочную сетку. Вы можете приобрести уже готовую сварную сетку или сделать ее самостоятельно из отдельных прутьев, связанных между собой проволокой. Для стандартных стен специалисты советуют прутки диаметром от 5 до 8 мм. Если взять более толстую арматуру, то кладка может стать толще, что негативно влияет на ее прочность.

Поперечное армирование следует выполнять через каждые 2-5 рядов. Если вы выбрали для своего дома толстые кирпичи, то сетка закладывается в каждом 4 ряду. Иногда для армирования выбирают зигзагообразную сетку: ее следует укладывать в двух соседних рядах так, чтобы стержни располагались перпендикулярно друг другу.

Занимаясь армированием, следите, чтобы концы арматуры торчали из стены не менее, чем на 3-5 мм. Так вы сможете контролировать ее местонахождение и не запутаетесь. Чтобы дополнительно усилить кладку, рекомендуется брать раствор марки 50. После того, как процесс армирования завершен, выступающие части арматуры замазывают этим раствором для предупреждения появления ржавчины.

Чаще всего такой тип армирования применяют при строительстве различных наклонных конструкций и арочных проемов. Лучше всего использовать уже готовую сварную сетку, так как это существенно сэкономит ваше время.

1. Продольное армирование. Этот тип армирования чаще всего используется в том случае, когда необходимо усилить стены на возможные изгибы и нагрузки с боковых сторон. При продольном армировании сварная сетка укладывается вдоль кладки. Это позволяет укрепить продольные швы и повысить прочность всей конструкции. Для продольного армирования отлично подходят отдельные пруты.

Те, кто хочет воспользоваться сварной сеткой для кладки, могут купить готовые сетки диаметром от 3 до 8 мм. Профессионалы советуют оставлять около 40 см между сетками. Сама арматура размещается в горизонтальных швах. Обязательно проследите, чтобы толщина швов была больше диаметра арматуры как минимум на несколько миллиметров. Что касается раствора, то его марка должна быть не менее 25. Если вы хотите быть уверены, что кладка будет надежной, то выбирайте раствор 50.

В некоторых случаях продольное армирование делают снаружи кладки. Это делается тогда, когда часть стены уже готова. Чаще всего к такой технологии прибегают, если не хватает арматуры.

1. Вертикальное армирование. Такой тип армирования идеально подходит для кирпичных колонн. В этом случае вам нужно приобрести арматуру разной длины. Что касается диаметра прутков, то она должна составлять 10-15 мм. Но если вы строите большое здание, то могут понадобиться прутья 30 мм в диаметре.

Главным отличием кладки при вертикальном армировании является укладка кирпичей с учетом размещения арматуры. Во время работы вам нужно оставлять пустоты, куда позже помещаются пруты. Затем их необходимо залить раствором

Обратите внимание, что пустоты нужно делать через равное количество рядов. Если вы соблюдете все эти правила, то столбы и колонны из кирпича будут прочными

Вертикальное армирование бывает внешним и внутренним. В первом варианте арматуру устанавливают по внешним сторонам столба. После этого она заливаются бетонным раствором. При внешнем армировании удобнее использовать сварную сетку.

При выполнении внутреннего армирования прутья вставляются внутрь колонны. Затем их также заливают бетоном. Для еще большего упрочнения столба по его углам устанавливают армирующие уголки. Между собой они должны соединяться специальными перемычками.

Область применения и виды армирующих сеток для штукатурки

Ранее для закрепления штукатурки использовали дранку, часто набивали гвозди, позднее появилась рабица. Эти традиционные технологии сохранились и по сей день, а наряду с ними появились и новые материалы, которые значительно повышают качество черновой отделки, облегчают и убыстряют процесс ремонта. Сегодня армированная сетка для штукатурки стен представлена в широком ассортименте и ее выбор зависит от вида раствора, толщины слоя, области применения: наружная или внутренняя отделка, и условий эксплуатации: микроклимат. Штукатурная сетка – это основа выравнивающего слоя, которая делает его надежным, стойким к механическим воздействиям, способным выдержать сложные химико-биологические условия эксплуатации. Препятствует отслаиванию, пузырению и растрескиванию раствора.

Полезная информация: Простая металлическая сетка для штукатурки не используется в помещениях с влажным микроклиматом, например, в ванных, бассейнах и для наружной отделки. Здесь целесообразны оцинкованные и стекловолоконные изделия. Для цементного раствора неприемлема сетка под штукатурку пластиковая, со временем компоненты смеси разъедают пвх. Синтетические сетки удобно крепить на быстросохнущие растворы

Виды армирования

Различают два варианта армирования – продольное и поперечное. Стержни воспринимают на себя удлиняющие усилия, предотвращая разрушение стенового материала от воздействий на растяжение и извив, повышая несущую способность кладки. Столбы и стены армируются пересекающей сетчатой арматурой.

Вид армирования зависит от схемы работы стены:

• при работе на сжатие предполагается вертикальное, как в колоннах, армирование;
• если преобладают нагрузки изгибающие – выполняется горизонтальное армирование, по подобию плит;
• в случае одновременного воздействия разнонаправленных нагрузок, армирование проводится для преобладающих.

Сетка имеет продольные и поперечные стержни, что позволяет компенсировать большинство видов нагрузок.

Продольное армирование часто выполняет дополнительные функции, например, служит основой для нанесения штукатурного слоя либо других материалов внешней и внутренней отделки. Продольное усиление различается по ориентации элемента по отношению к стеновой поверхности, оно может быть вертикально или горизонтально расположенным.

Несущая способность стены или перегородки увеличивается при правильно рассчитанном укреплении кладки сеткой либо проволокой в горизонтальной плоскости, а также обеспечивает надёжную связь лицевой кладки и забутовочного слоя.

Армирование служит для сохранения целостности строения, поэтому важно выбрать правильный способ расположения армирующих поясов с учётом весовых, ветровых, снеговых и, иногда, сейсмических нагрузок в конкретном месте строительства. Как правило, все перечисленные исходные данные служат основой проектных решений по выбору вариантов армирования

Особенности технологии

Армирование – метод увеличения несущей способности сооружения. Внутрь поверхности вводят частицы более прочного сырья, чем основной строительный материал. Чаще всего усиливают бетон, который при высыхании, сильных нагрузках или резком изменении температуры (влажности) разрушается.

Армированная стяжка отличается от обычной заливки наличием дополнительных укрепляющих деталей внутри. Усиливающая конструкция идеально подходит для помещений с неровными полами. При помощи технологии удается быстро и легко распределить раствор по поверхности, а включения выдержат без деформации массу строительного материала.

Армируют пол стяжкой для предупреждения проседания под упругим основанием. Усиление не нужно для жестких поверхностей или при тонкой (до 6 см) стяжке. Технология обязательна для:

• утеплителей любого вида;
• склонного к вспучиванию грунта (песок, гравий);
• гидро- тепло- и звукоизоляции;
• пола чернового по лагам.

Дополнительные элементы принимают на себя сжимающее воздействие, защищая бетон от естественной усадки. Если на полу делают плавающую или составную конструкцию, то обязательно используют усиление. Включения нейтрализуют изгибающие нагрузки.

Зачем нужно армировать полИсточник oboiman.ru

Армированная стяжка пола нужна при толщине заливки от 10 см и больше. Усиление поверхности применяют при обустройстве электрических «теплых полов», предупреждая проблемы при температурно-влажностных перепадах. При водяном подогреве к укрепляющей конструкции дополнительно подвязывают трубы.

Пример выполнения армирования монолитной бетонной стены стальной арматурой: фото, чертежи и схемы

Для того чтобы подробнее изучить технологию, рассмотрим на примере, как правильно выполняется армирование монолитной стены толщиной 25 см. В качестве основных прутов используются арматура класса А500С диаметром 12 мм, размер ячейки основной сетки 200х200 мм. Для конструктивных элементов используем арматуру класса А1. Вязку арматуры выполняют крючком, используем вязальную проволоку толщиной 1,2 мм.

Как уже говорилось выше, каркас собирают либо до установки опалубки либо после. В нашем примере усиления бетонных стен лифтовых шахт, удобнее всего с начало выставить внутренние ядра, а затем  вокруг них собрать каркас.

Перед тем как начинать выполнять армирование следует почистить от бетона выпуска арматуры и выровнять из по вертикали.

Процесс вязки основной сетки, начинается с монтажа вертикальных прутов, затем к ним с шагом 20 см привязываются горизонтальный. Размер нахлеста арматуры в стене согласно чертежу 40 диаметров арматуры, для 12 мм, это 48 см, больше можно меньше нет. Стыковку горизонтальных прутов необходимо выполнять в шахматном порядке.

После того как связали 2 слоя основной сетки, выполняем усиление углов стен согласно схеме приведенной ниже.

Чертеж по выполнению армирования угла монолитной стены.

Для вязки угла используются “пэшки” из арматуры диаметром 12 мм, их размер 750х175х750 мм.

С низу на фото финальный вид выполненного армирования угла бетонной стены.

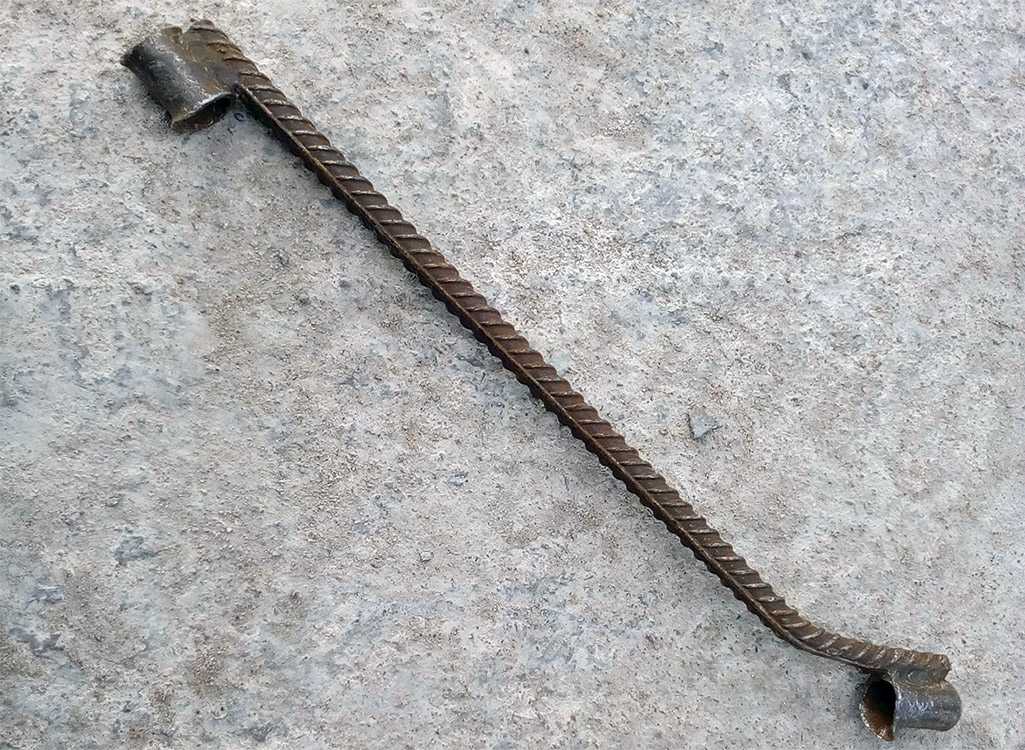

На следующем этапе устанавливаем “эски”, такое название они получили из-за своей формы. Шаг их  установки 40 см, в шахматном порядке.

Бывает такое что “эски” не получается поставить, для этого один конец полностью не загибается, после их одевают, а второй конец загибают вручную, с помощью самодельного приспособления как на фото ниже.

Пример установки “эсок”, при армировании стенки парапета.

На схеме ниже показано как выполняется армирование проема в стене. Для обрамления используется арматура диаметром 16 мм, шаг 100 мм. Защитный слой бетона для арматуры, которая находится по бокам проема – 50 мм, для верхней – 40 мм. К основной арматуре вяжутся “пэшки” из прутов толщиной 8 мм, размер 350х175х350 мм.

Чертеж по выполнению армированию дверного проема в монолитной стене.

Принцип усиления отверстия такой же как и у дверей. Просто в данном чертеже отверстие находится у края стенки, что не позволяет запустить 16 арматуру на 64 см. Поэтому её запускают на 37 см по бокам, а 27 см делают загиб, внутрь другой стенки. Как это выглядит смотрите на фото ниже.

Схема для выполнения армирования отверстий в стенах из бетона.

Финишный вид выполненного армирования отверстия.

На собранный каркас устанавливают фиксаторы защитного слоя для арматуры, после монтируется опалубка и заливается бетон.

Пример установки фиксатора “звездочка” на арматуре.

Как видите, армирование бетонных стен является не таким простым процессом, существуют свои особенности и нюансы

Важно изучить вопрос подробно и глубоко, чтобы избежать ошибок в процессе армирования, которые могут сказаться на монолитной конструкции в будущем. Напоследок порекомендуем видео материал по теме, где арматурщик с опытом рассказывает и показывает особенности армирования железобетонных стен

Армируем кирпичные стены

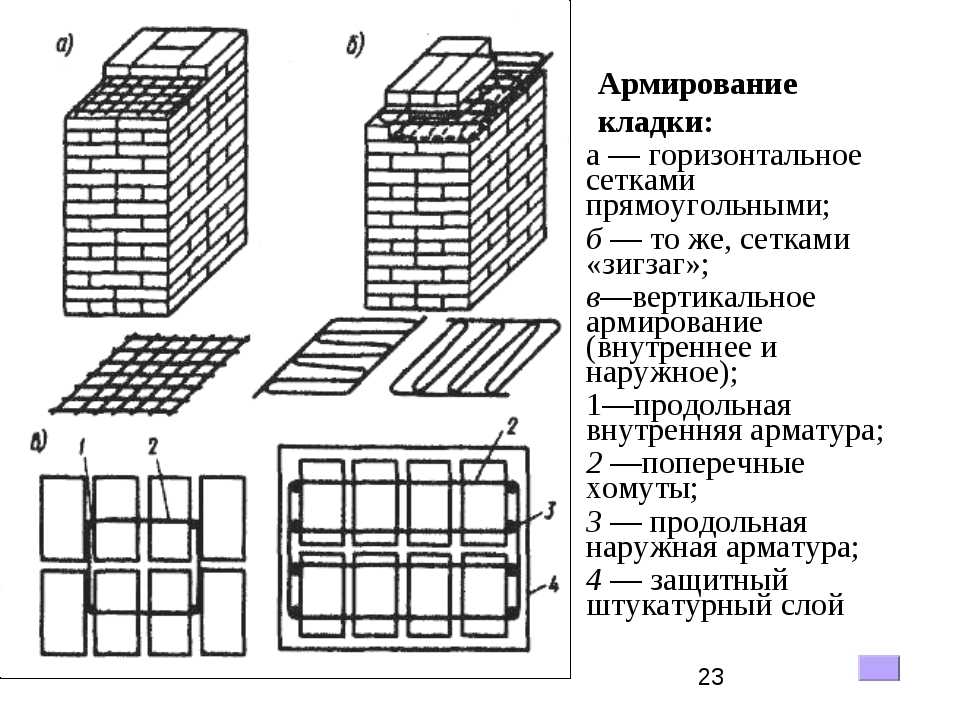

Схема армирования кирпичной кладки.

Кирпичные стены необходимо обязательно армировать в районах, в которых наблюдается повышенная сейсмическая активность. Однако в последнее время Государственная Комиссия по строительству рекомендует армировать любые кирпичные здания и сооружения в любом районе. Это связано с тем, что кирпичная кладка может быстро разрушиться под воздействием наводнений и других негативных природных явлений, а армирование снижает риск деформации.

Продольное армирование разделяют на внутреннее и внешнее. При внешнем (наружном) шаг хомутов на самодельной арматуре не должен быть больше 15 диаметров используемой проволоки. Для внутреннего максимально допустимый шаг — 25 диаметров. При таком армировании необходимо учитывать влажность помещения или места расположения объекта. Так для влажных зон слой раствора должен быть толщиной 2-3 см, а для более сухих зон — 1-1,5 см.

В кладке по рядам стена армируется через каждые 5 рядов, при этом помимо заливки раствора, арматуру дополнительно крепят , чтобы избежать деформации сетки при заливке раствора. Стоит контролировать и толщину шва (максимальные значения указаны выше). В случае строительства сложных и тяжелых конструкций, а также в случае если к стене будет приложено большое физическое воздействие, армирование делают каждые 2-3 ряда.

Общие рекомендации по армированию кирпичных конструкций

Укрепление столбов из кирпича

Существует два основных типа кирпичных столбов:

• Выполняющие функцию несущих колонн. Опоры используются для равномерного распределения нагрузки и поддержания возложенных на них перекрытий. Такие элементы конструкции испытывают только вертикальное давление.
• Полудекоративные столбы забора, которые могут как соединять секции ограждения, так и поддерживать ворота и калитки. Здесь основной тип нагрузки — горизонтальный.

Из-за небольших размеров армирование кладки для столбов обязательно выполняется посредством сетки или прутьев. Схема возведения таких столбов следующая: фундамент, содержащий арматурный каркас или встроенный металлический столб, обкладывается кирпичом. При этом используется армирующая сетка в горизонтальном сечении кладки. Сооружение пустотелых колонн, обладающих минимальной прочностью — опасно и нецелесообразно.

Армирование фасада

Достичь максимального эффекта от укрепления стен, сделав их более долговечными и надежными, возможно, лишь производя армирование от самого основания. Если подножие здания будет кирпичным, то его укрепление также необходимо. Армирование цоколя из кирпича начинается после того как выложен первый ряд на фундаменте. Сверху на него выкладываются армирующие элементы, процедура повторяется в каждом из следующих 5 рядов. В дальнейшем стена поднимается еще на 6 слоев кладки, после чего вновь укладываются укрепляющие стержни. Далее, процесс повторяется циклично.

Поперечное

Этому виду армирования стены из кирпича характерно использование сетки из разных материалов и стальных стрежней, защищающих кирпич от деформирующих напряжений растяжения и изгиба. Прутья скрепляются с сеткой посредством вязальной проволоки или сварки. Правила устанавливают соединительный шаг от 30 до 120 мм. Замена сетки единичной арматурой в перпендикулярной плоскости не соответствует нормам строительства. Для поперечного армирования используют сетку с ячейками трех основных типов. Она бывает:

• прямоугольная;
• зигзагообразная;
• квадратная.

Кладка армируется прямоугольной сеткой диаметром, не превышающим 5 мм, при этом размер ячейки не может быть шире 100 мм. Укладывается такая сетка через 5 рядов кирпича. При выполнении работ по укреплению кладки армирующие элементы располагаются так, чтобы края арматуры и сетки несколько выступали за лицевой слой кирпича. В дальнейшем они будут удалены.

Зигзагообразная сетка для кирпичной кладки изготавливается из проволоки в диаметре от 5 до 8 миллиметров, размер ячеек колеблется в диапазоне 50—120 миллиметров. В горизонтальной плоскости укладывается через каждые 2 слоя кирпичей и скрепляется, расположенной в смежных рядах под прямым углом, арматурой.

Вертикальное

Для этого типа армирования применяется прямая и зигзагообразная сетка. Укладываются прутья между каждым 5 рядом кирпича. Использование прямых стержней рекомендовано в рядной кладке правильной формы. По ширине расположение армирующих прутьев выполняется с шагом около 100 мм. Стержни углубляются в заполненные раствором швы на глубину 20 мм.

Продольное

Этот вид укрепления стен, в зависимости от размещения армирующих элементов, подразделяется на внутреннее и наружное. Армировать кирпичную кладку в длину принято стержнями диаметром 10 и более миллиметров. При внутреннем укреплении арматура размещается вдоль стен, будучи углубленной в основание кладки. При внешнем, для крепления усиливающих элементов, используют пристроенные к стене столбы. Для небольших строений, таких как частный дом, толщина прутков не превышает 15 мм, в то время как для крупных сооружений применяются стержни диаметром 30 мм и толще. В лицевой кладке должен соблюдаться шаг расположения стержней толщиной 120 мм.
