Пирог стены каркасного дома: устройство, схема монтажа

Устройство внутренних перегородок и стен каркасного дома

Устройство внутренних стен в домах-каркасниках несколько проще, нежели внешних. Оно и понятно: в подобных строениях вся основная нагрузка (ветер, дождь и прочие осадки и явления) приходится, в основном, на внешние стены.

Итак, пирог внутренних перегородок в таких домах выглядит следующим образом:

Внутренние стены каркасного дома имеют меньшее количество слоёв, нежели внешние

1. Ровно по центру пирога идут стойки каркаса, так же как и во внешних стенах;
2. Между стойками располагается утеплитель. Сразу надо сказать, что заводские дома обычно имеют минеральные утеплители, как и в случае с внешними стенами. Однако специалисты рекомендуют использовать стекловату, так как она обладает лучшими теплоизоляционными и звукоизоляционными свойствами. Поэтому если дом строится самостоятельно, а не приобретается у компании-производителя, то минеральную вату лучше не использовать, а взять стекловату. Кстати, по стоимости оба этих материала примерно равны;
3. Третий слой предполагает наличие пароизоляционной или многофункциональной мембраны. В чём отличия этих мембран? В первом случае она будет защищать стены исключительно от водяных паров. А вот многофункциональная мембрана является одновременно ещё и прекрасным гидроизолятором. Конечно, стоимость внутренних перегородок с многофункциональной мембраной будет несколько выше, но зато появление плесени и прочих “неприятностей” на стенах каркасного дома будет гарантированно исключено;
4. Четвёртый и последний слой – это плита ОСП либо, что бывает реже, гипсокартон.

Заводские модули стен состоят, как правило, из тех же пресловутых СИП-панелей. Главное преимущество таких перегородок заключается в том, что в них очень легко вырезать проёмы любой ширины и высоты, что облегчает создание отверстий для дверей и окон.

Устройство внутренней стены каркасного дома в разрезе

Впрочем, установка дома из готовых модулей – это априори гораздо проще, чем возводить строение самостоятельно. С другой стороны, если строить дом своими руками, можно сэкономить до трети от его общей стоимости. Что конкретно выбрать – это уже должен решать сам владелец здания.

Что надо знать о минераловатных утеплителях

В эту категорию относим минеральную вату, которая является самым популярным видом теплоизоляции построек. Она представлена в нескольких видах, в зависимости от используемого для изготовления сырья. Выделяют:

• каменную вату;
• базальтовую;
• стеклянную;
• шлаковую.

Преимущества утеплителя:

• Экологичность.
• Небольшой вес.
• Хорошая паропроницаемость.
• Устойчивость к грибку, плесени и пр.
• Пожаробезопасность.

Недостатки:

• Гигроскопичность, т.е., материал сильно впитывает влагу.
• Обязательное использование пароизоляции и гидроизоляции.

Самая лучшая для утепления – это базальтовая (каменная) вата

Этот утеплитель производится из базальта, базалита, диарита или порфирита. Кстати, высокое качество позволяет использовать его не только для утепления домов, но и трубопроводов, технологического оборудования.

Преимущества:

• Негорючий материал.
• Высокие теплоизоляционные свойства.
• Долговечность.
• Способность сохранять свои качественные характеристики на протяжении всего срока службы.
• Не подвержен воздействию химических средств, деформации, плесени и грибка.
• Негигроскопичен.
• Экологически чистый.

Каменная вата по качественным характеристикам не отличается от базальтовой. Материал не усаживается со временем, не теряет свои свойства при температуре до 1000 градусов, не расплавляется и не деформируется.

Утеплитель обладает водоотталкивающими свойствами. Попавшая внутрь влага лишь в малом количестве впитывается в вату, оставшаяся часть испаряется вместе с воздухом. Каменная вата производится в плитах, плотность которых – 35-50 кг/м3. Ширина плиты – 1-3 см, это позволяет установить ее плотно, без зазоров.

Особенности стекловаты

Для изготовления утеплителя используются то же сырье, что и для стекла. Стекловата производится в рулонах, длиной – 10м, шириной – 2 м, толщиной – 100 мм. Для теплоизоляции стен плотность материала должна быть 15-20 кг/м3.

Перед монтажом утеплителя вырезаем полоски стекловаты нужного размера, плюс еще 15-25 мм. Это улучшает теплоизоляционные свойства и предотвращает появление зазоров.

Преимущества:

• небольшой вес и пружинистые волокна делают монтаж простым и быстрым;
• прочность, упругость;
• невысокая стоимость.

Недостатки:

• монтаж осуществляется с использованием защитных средств, костюмов и перчаток, иначе материал может нанести вред здоровью;
• высокая степень усадки;
• повышенное водопоглощение;
• недолговечность.

Стоит ли использовать шлаковату для утепления?

Материал в настоящее время практически не используется. Сырьем для его изготовления выступает шлак и отходы металлургии. В его состав входят вредные вещества – фенолформальдегические смолы, которые наносят существенный вред здоровью. Хотя строители утверждают, что материал практичный и недорогой, лучше его не использовать

Или, если уж так сложилось, что без него никак, правильно его укладывать и соблюдать меры предосторожности

Преимущества:

• низкая стоимость;
• негорючий;
• при правильном монтаже обеспечивается хорошая изоляция;
• простота монтажа, который можно выполнить своими руками;
• хорошее звукопоглащение, что дает возможность использовать ее на межэтажных перекрытиях;
• невысокая теплопроводность.

Недостатки:

• недолговечность;
• ломкость и хрупкость материала;
• присутствие в материале вредных для здоровья веществ.

При самостоятельной укладке шлаковаты нужно следовать правилам:

• Монтаж производим на деревянную обрешетку. Ширина ячеек которой должны быть больше, чем размер утеплителя.
• Материал должен плотно прилегать к каркасу.
• С одной стороны шлаковаты укладываем гидроизоляцию, с другой – пароизоляцию.

Современный материал для утепления — эковата

Это часто используемый материал, сырьем для которого служит целлюлоза (остатки от картонной и бумажной продукции, брак, макулатура). Главным отличием от минеральной ваты является внешний вид и способ монтажа. Материал мало горюч, при возгорании не выделяет вредные вещества. Обладает отличной звукоизоляцией.

Гидрозащита ограждающих конструкций

Некоторые виды материалов для утепления имеют закрытую структуру ячеек и потому совершенно не поглощают воду. В этом случае рассчитанный диапазон смещения точки росы целиком помещают в слой такого утеплителя, ибо там влага конденсироваться не может, попросту из-за отсутствия водяного пара.

Однако при таком подходе следует проявлять особую осторожность. В частности, для однорядных каркасов требуется дополнительный расчёт смещения точки росы в мостиках холода, ибо основным путём для просачивания пара останутся бреши между каркасом и утеплителем.. Образование влаги на каркасных элементах может приносить вред не только в долгосрочной перспективе

Резкое изменение влажности древесины активизирует процессы коробления, из-за чего при недостаточной жёсткости несущей конструкции может повреждаться отделка или открываться дополнительные пути оттока тепла.

Образование влаги на каркасных элементах может приносить вред не только в долгосрочной перспективе. Резкое изменение влажности древесины активизирует процессы коробления, из-за чего при недостаточной жёсткости несущей конструкции может повреждаться отделка или открываться дополнительные пути оттока тепла.

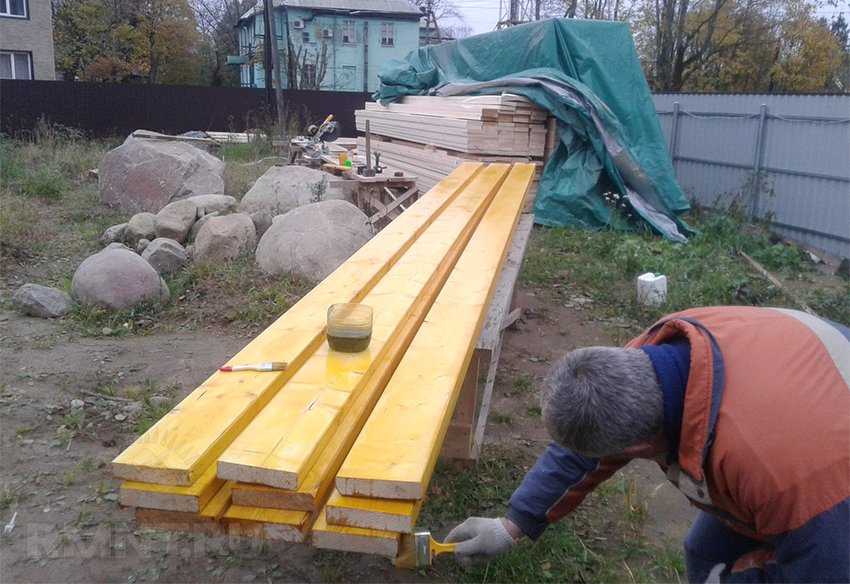

Изолировать каркас от прямого попадания влаги достаточно просто. Древесина камерной сушки, обработанная антисептиком и гидрофобизирующей пропиткой, может быть на долгие десятилетия быть глухо изолированной от внешней среды, что только увеличит её долговечность. Помимо обмазочной гидроизоляции каркас может покрываться несколькими слоями тонкой полистирольной или винил-ацетатной упаковочной плёнки.

Главные ошибки в процессе монтажа

Существует несколько взглядов на то, в какой последовательности укладывать слои пирога каркасной стены, какие материалы использовать. Однако основные ошибки в процессе монтажа и их последствия одинаковы для всех решений. К ним относят:

• отсутствие пароизоляции или ее неправильный монтаж;
• игнорирование точки росы, отсутствие грамотных расчетов;
• отсутствие ветрозащиты с наружной стороны стены;
• плохую вентиляцию конструкции.

Главное негативное последствие этих ошибок — накопление влаги внутри стены. Это приводит к ухудшению свойств утеплителя, гниению древесины, промерзанию стен и ухудшению микроклимата в доме.

Еще одна ошибка — экономия на теплоизоляционном материале. Недорогой утеплитель низкой плотности может быстро сваляться, образовав пустоты внутри стен. Результат — не только их промерзание, но и увеличение нагрузки на отделку, деформация облицовки.

Процесс установки перекрестного утепления

Вопреки распространенному мнению, перекрестное утепление можно создавать только одним видом материала. Для каркасного дома стандартной толщиной стены является 150мм минерального утеплителя — стекловаты, шлаковаты, каменной ваты (базальт). Под наполнитель строится каркас с шириной доски в 150мм.

К толщине стены прибавляются еще 50мм дополнительного утеплителя. Под него с внешней или внутренней стороны строится дополнительный каркас. Как правило, это горизонтальная доска шириной в 50мм (по толщине наполнителя).

Укладка внешнего слоя утепления происходит в первую очередь, заполнение стены происходит «от улицы».

Алгоритм выполнения работ:

1. Возведение каркаса, перестенков;
2. Достройка дополнительного каркаса для внешней стены;
3. Наполнение 50мм листами крайнего каркаса;
4. Установка ВВЗ мембраны на внешнюю стену (промышленный степлер);
5. Укладка внутреннего слоя утеплителя;
6. Монтаж внешней и внутренней отделки — планки, деревянная вагонка, профнастил, проч.

Данный план может расширяться по желанию заказчика или совету прораба. Для регионов с холодным климатом может быть увеличена толщина стен, выбрана более сложная система влаго-, ветрозащиты, установлен дополнительный источник обогрева для дома.

Утепление каркасного деревянного дома внутри предполагает размещение толстых листов термоизоляции по всей площади внешних стен. В таком случае на минеральную вату натягивают плоскую пароизоляционную пленку, которая призвана защитить утеплитель от влаги. На подготовленную стену клеится ровный слой пенопласта в 3-10см. После поверхность зашивается шпаклевочной сеткой, выравнивается густой шпаклевкой для стен. После этого стену можно красить, зашивать гипсокартоном, клеить обои, проч.

Основание каркасного строения

Технология утепления каркасных стен должна соблюдаться на всех этапах строительства, начиная с возведения основания. Грамотная установка скелета и его крепление к несущему фундаменту – залог эффективной ветро- и шумозащиты помещения.

Базовое устройство каркасной стены – это вертикально установленный брус и горизонтальные перемычки. При том, чем толще материал, тем хуже он проводит тепло. Также могут быть дополнительные распорки по диагонали или стяжки отдельных элементов конструкции. Качество теплоизоляции определяют, просуммировав всю площадь древесных волокон в разрезе несущей конструкции. Количество не должно превышать 1/5 всей площади поверхностей.

Древесина стен каркасного дома используется качественная, с низким процентом влажности (около 11-12). Если влагосодержание досок повысить всего на пару процентов, такая теплозащита станет вдвое холоднее. Особой популярностью для теплоизоляции каркасных стен пользуется сердцевинная доска с поперечным направлением волокон. В зависимости от породы дерева и условий соблюдения технологии установки стоек, их теплопроводность может снижаться до 2 раз.

Калиброванный брус со средней степенью теплопроводности очень прочен

Твердые древесные породы обладают большей плотностью, за счет чего теплопроводность материала снижается. При возведении энергосберегающих домов, иногда каркас делается по иной технологии. Он состоит не только из бруса и досок, а дополнительно обустраивается перекладинами, уменьшающими мостики холода до нескольких раз.

Классический «пирог» стены каркасного дома

Благодаря структуре каркаса, в нем создаются своеобразные ячейки, чтобы закладывать туда утеплительный материал. С внутренней и наружной стороны дома материал закрывается другими слоями «пирога».

Базовая структура каркасной стены

Структура «правильного пирога» стены каркасного типа, по направлению изнутри здания:

1. OSB лист, древесно-стружечная пиита, фанера лист или гипсокартон. Любой листовой материал, создающий базовую поверхность для дальнейшей финишной отделки.
2. Пароизоляционная диффузионная многофункциональная мембрана, защищающая остальные слои «пирога» от влаги.
3. Брусовый каркас (сечение материла 150х150 или 150х200 мм) и теплоизолятор между стойками (в наиболее частых случаях применяется пенополистирол или минвата, однако бывают и исключения).
4. Базовая поверхность наружной конструкции – OSB плиты, ДВП листы или фанера, набивающиеся на каркас. Минимальная толщина плит – 150 мм. При том, чем толще будет плита, тем лучше и теплее будут стены. Если используются плиты меньшей толщины, такой дом для зимнего проживания будет не пригоден.
5. Горизонтальная обрешетка из деревянных реек или металлопрофиля, между которой укладывается еще один слой утеплителя. Для наружного утепления каркасных стен лучше использовать пенопласт. По характеристикам он ни в чем не уступает минвате, но стоимость его гораздо ниже, а влагопрочность и пожароустойчивость на более высоком уровне.
6. За утеплительным материалом находится та пленочная мембрана для изоляции от влаги с широким функционалом. Она предохраняет утеплитель от намокания и является ветрозащитой. Материал должен обладать высокой прочностью и быть качественным, чтобы мог выдерживать погодные нагрузки.
7. Вертикальная обрешетка из бруса или профиля.
8. Декоративная обшивка в виде композитов или сайдинга.

К достоинствам скелетных стен относится простота и скорость монтажа, теплоемкость, компактность конструкции, бюджетность и маленькая масса.

Наглядная схема пирога каркасной стены

Чтобы получить гарантированный результат при возведении строения каркасного типа, нужно соблюдать ряд правил

Учитывая климатические и геологические особенности региона, а также условия эксплуатации будущего строения, важно правильно определить толщину наружных стен и внутренних перегородок. В противном случае, слишком тонкие несущие конструкции сделают дом непригодным для зимнего проживания, а излишне толстые – к бессмысленным тратам на лишние материалы. Каркасные дома строят те, кто хочет максимально сэкономить бюджет

Каркасные дома строят те, кто хочет максимально сэкономить бюджет

Чтобы каркасное строение прослужило дольше, чем привычные дома из блоков или кирпича, не игнорируйте установку влагозащитных мембран. При укладке утеплительного материала следите, чтобы не образовывалось мостиков холода. Разница наружной и внутренней температуры, а также необходимость в выведении влаги изнутри здания и из стен, ставит определенные условия к подбору стройматериалов и их характеристик, порядка чередования в стеновом пироге.

Пирог межэтажного перекрытия в каркасном доме

Собираясь делать каркасный дом своими руками, как описано в этой статье, не нужно забывать и о перекрытиях, даже если дом одноэтажный. Перекрытия между комнатами и крышей изготавливаются практически по той же технологии что и в многоэтажных домах, и что при устройстве перекрытия дома в 2 этажа. Устройство послойного пирога перекрытий, выглядит примерно так:

1. Отделка потолка на нижнем этаже.
2. Черновое покрытие потолка.
3. Пароизоляция.
4. Несущие балки и лаги, между которыми проложен термоизоляционный слой.
5. Черновой пол.
6. Гидроизолирующий слой.
7. Шумоизоляция.
8. Половое покрытие.

Между этажами теплоизоляционный, влага и пароизоляционный материалы укладываются так, чтобы они выступали по всему периметру с допуском, равным толщине стен.

Пирог междуэтажного перекрытия в каркасном доме. Крафт-бумага используется в качестве ветрозащиты.

Какой стороной крепить ОСБ листы

Все стороны ОСБ листов не отличаются по составу. Но есть отличия в поверхностях. Часто одна сторона гладкая, а другая шероховатая. В этом случае при монтаже плит на стены с внешней стороны здания листы лучше крепить гладкой стороной наружу. При такой ориентации дождевая вода не будет скапливаться в таких количествах в неровностях плиты. Вода способствует ускорению разрушения плиты. Защита листов от проникновения в них воды способствует увеличению их долговечность.

При монтаже плит на крыше под кровлей, в свою очередь, ОСБ листы рекомендуют располагать шероховатой стороной вверх для того, чтобы по ним было не скользко ходить во время работ по обустройству крыши.

При монтаже ОСБ плит в, защищенных от воздействия влаги, местах выбор их ориентации не оказывает существенного влияния на последующую эксплуатацию.

Видео по выбору материалов для ваших пирогов в каркасном доме:

Кстати, о пирогах стен каркасного дома можно не волноваться, если вы нашли хороших строителей, которым можно доверять. Я помогу  вам подобрать бригаду в любом регионе России, обращайтесь.

Каркасные дома уже давно пользуются популярностью за границей. У такого успеха есть множество причин:

• короткие сроки строительства;
• стильный внешний вид;
• устойчивость к атмосферным воздействиям;
• долговечность и надежность;
• высокая энергоэффективность.

Неудивительно, что дома на каркасе стали трендом и в России. При работе мастера придерживаются общепринятых стандартов, одним из которых является возведение многослойных стен – так называемого «пирога».

Требования к теплоизоляционному материалу

Каркасы домов, возведенных по «канадской» технологии, собираются из плит OSB или дерева. Чтобы утеплитель не стал причиной порчи конструкций, он должен обладать достаточной паропроницаемостью – не менее 0,32 Мг.

Этому требованию в абсолютной мере соответствуют волокнистые теплоизоляторы – минераловатные материалы. Популярные синтетические утеплители, такие как пенопласт и аналоги на полимерной основе, нельзя применять в деревянных конструкциях по двум причинам:

1. Во-первых, из-за отсутствия упругости теплоизолятор не сможет подстроиться под временные деформации древесины (усушка, увеличение объема). Как результат – образование трещин и мостиков холода.
2. Во-вторых, пенопласт и его аналоги не дают «дышать» дереву. Это приводит к накоплению влаги, появлению плесени и гниению конструктивных элементов.

Выбирая, чем утеплить каркасный дом, помимо паропроницаемости, следует учесть и дополнительные свойства теплоизолятора. Приветствуется такие показатели:

• пожаробезопасность;
• экологичность;
• низкая теплопроводность;
• стойкость к усадке;
• минимальное водопоглощение.

Устройство каркаса: из какого материала?

Правильная схема пирога стены в деталях выглядит следующим образом:

• Первый, наружный слой – внешняя отделка с декорирующей функцией. Обычно используются материалы, не сильно утяжеляющие конструкцию: блок-хаус, сайдинг, вагонка, ОСБ.
• Второй слой – вертикальная обрешетка (доска, брус или металлический профиль). Этот элемент необходим для монтажа финишного покрытия и обеспечения вентиляционного зазора.

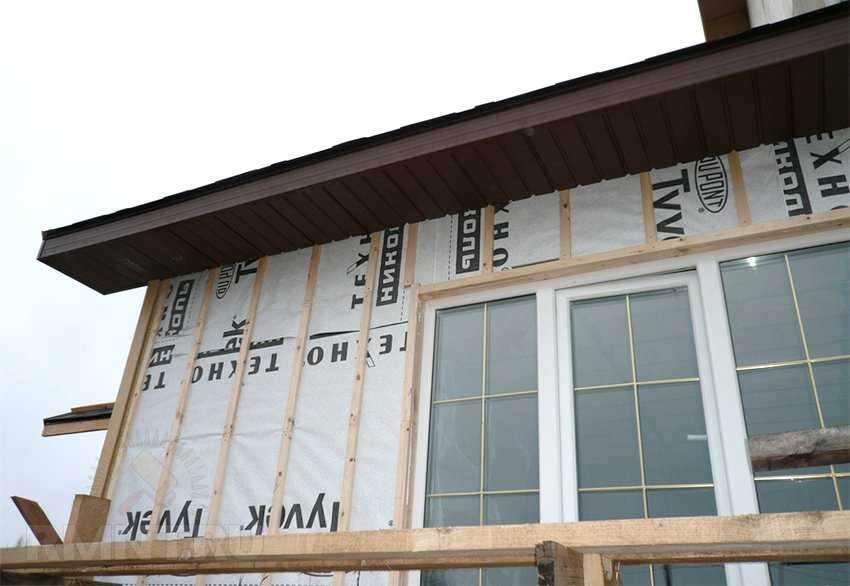

• Третий слой – ветрозащитная пленка с функцией гидроизоляции. Лучше всего подходит современная многофункциональная пленка мембранного типа (Изоспан А, Наноспан А и т.п.).
• Четвертый слой – защитный элемент. Он выполняется из плит древесноволокнистой структуры (ОСП, ДСП, ДВП). Наиболее распространенный вариант плита ОСП толщиной 15 мм. Этот слой придает жесткости и повышает эффективность утеплителя.
• Пятый слой – силовой каркас. Он обеспечивает механическую прочность панели. Классический вариант – деревянный брус размером 150х150 мм. Иногда делают из более тонкого бруса 150х50 мм.
• Шестой слой – первый слой утеплителя (минвата, эковата, пенополистирол или другие рулонные теплоизоляционные материалы). По сути, он совмещен с предыдущим слоем, т.к. плиты или листы теплоизоляции располагаются между стойками каркаса. Самые распространенные материалы: минеральная вата, эковата, пенополистирол (пенопласт).
• Седьмой слой – второй слой утеплителя. Он укладывается между элементами горизонтальной обрешетки.
• Восьмой слой – обрешетка в виде горизонтально уложенных досок (брусьев) или металлического (чаще всего, алюминиевого) профиля.
• Девятый слой – пароизоляция. Оптимальный вариант – многофункциональная мембрана в виде пленки с микроскопическими отверстиями для циркуляции воздуха (например, Изоспан В).
• Десятый слой предназначен для выравнивания стены. Как правило, он выполняется из листов ОСП или фанеры.
• Последний слой – гипсокартон под финишную отделку.

Из чего же строят каркасные дома? Одним из основных материалов для изготовления «пирога стен» является древесина (брус и доска). Важную роль играет ее влажность. Использовать необходимо пиломатериал с влажностью не более 12-13%. Увеличение ее всего на 2% приводит к ухудшению теплоизоляционных свойств почти в 2 раза. Посему вполне очевидно, что из доски естественной влажности каркасные дома не строят.

Кроме того, в процессе высыхания влажного дерева наблюдается значительная усадка, что может привести к деформации всей конструкции. Таким образом, для изготовления «пирога» не подойдет древесина естественной влажности.

Разнообразие методов применения эковаты

Второй по популярности материал для теплоизоляции каркасной постройки – эковата. Но здесь лучше не экспериментировать и доверить работу профессионалам. Механизированная засыпка обеспечит нужную плотность и равномерность укладки.
Существуют три метода применения эковаты:

• сухое «распыление»;
• влажное нанесение;
• клеевой способ.

Сухой метод применим для горизонтальных поверхностей, наклонных замкнутых полостей, заполнения межэтажных перекрытий и неразборных конструкций. Плотность укладки эковаты при таком способе составляет 45-65 кг/куб. м в зависимости от уклона.

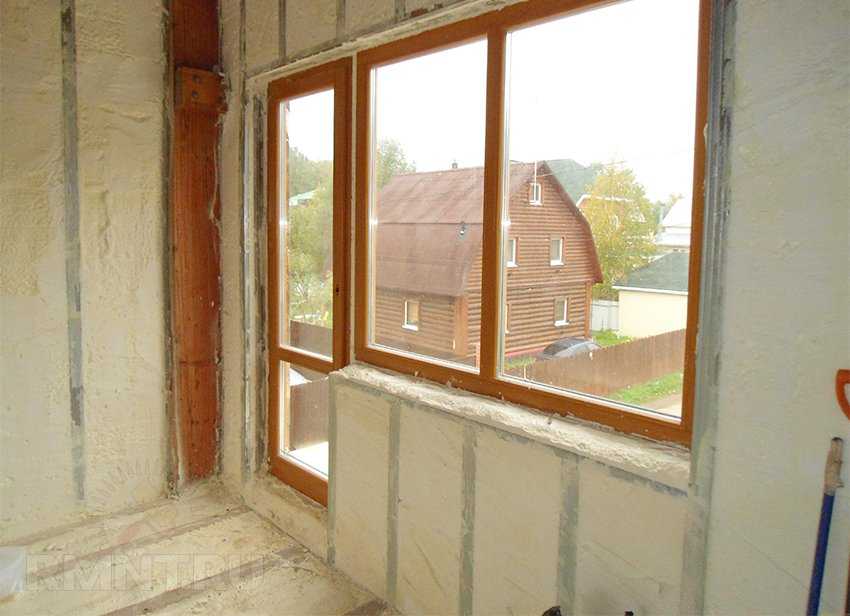

Мокрая технология подходит для вертикальных открытых стен. Хлопья эковаты увлажняются и под напором наносятся на поверхность. Плотность теплоизоляционного слоя – около 65 кг/куб. м.

Клеевой способ похож на предыдущий, но вместо воды добавляется клеящий компонент. Преимущества техники: высокая адгезия утеплителя со стеной, эластичность материала и низкая деформация после высыхания. Клеевой метод незаменим при теплоизоляции потоков снизу, вариант подойдет и для обработки стен.

Вопрос утепления дома необходимо продумать еще на стадии строительства. Это выгоднее с финансовой точки зрения и правильнее технически. Конструктивные элементы утепляются по мере возведения постройки, и нет необходимости выполнять капитальный ремонт здания после ввода в эксплуатацию.

Типы каркасов и технологические цепочки их сборки

Platform (платформа)

Монтаж по этой системе позволяет применять наилучшие наработки в отрасли строительства скандинавских или канадских каркасных домов. Суть его в том, что фрагменты стен (каркасы, щиты или панели) собираются на стройплощадке в горизонтальном положении либо в заводских условиях. Перед их установкой на место на фундаменте уже должна быть подготовлена платформа, представляющая собой утепленное перекрытие (пол) первого этажа. Следующее межэтажное либо чердачное перекрытие монтируется на вертикально закрепленные внешние и внутренние стены. Поверхность его чернового пола, в свою очередь становится рабочей площадкой для монтажа стропильных конструкций либо этажных (мансардных) панелей.

Balloon (балун)

Постепенно утрачивает свою былую популярность, все больше вытесняясь технологией строительства каркасных домов по типу Platform. Изготавливается Balloon по характерной каркасно-рамочной методике. Его отличительная черта – стойки стенового скелета без межэтажных разрывов. Поэтому лаги перекрытий крепятся сбоку либо врезаются в вертикальные каркасные элементы, а не укладываются сверху на них.

При полной ручной сборке такая схема позволяет максимально быстро уйти под крышу, чтобы спокойно продолжать дальнейший монтаж независимо от дождей. Для этого сначала выставляют внешние несущие конструкции на 1-2 этажа, накрывают их кровлей, а затем, монтируют внутренние перегородки и перекрытия, прокладывают коммуникации, выполняет утепление и обшивку каркаса всего здания.

Timber Framing (каркас из бруса)

Каркасы из бруса известны нам по характерным постройкам в стиле, получившим свое распространение еще в средневековой Европе. Они возводились по так называемой немецкой технологии строительства каркасных домов, хотя аналогичным подходом руководствовались зодчие и многих других стран – Финляндии, Австрии, Италии и т.д. Технически конструкция считается фахверковой, где нагрузка ложится на стойки, балки и наклонные подкосы, выполненные из бруса. Несущие элементы из древесины подчеркнуто оставляют с внешних сторон стен (снаружи или внутри помещений). Таким образом, они выполняют еще и эстетические функции, являясь составляющими дизайна фасадов или интерьеров. Особенно эффектно смотрится дубовый каркас с темной тонировкой на светлом фоне ячеек.

Для заполнений Timber Framing исторически использовались многие строительные материалы, например, саман, камень, кирпич, брус. Современники дополнили этот список щитовыми конструкциями с утеплителем внутри.

Настоящий фахверковый дом относится к наиболее дорогому сегменту каркасного домостроя. Во-первых, для него требуется массивная древесина высокого качества. Цена материала растет в прогрессии особенно, если для проекта используются длинномерные ровные балки из ценных пород леса. Конечно, сейчас их повсеместно заменяют на клееный брус, но он также обходятся недешево. Во-вторых, изготовление узлов Timber Framing – удел плотников довольно высокой квалификации. Им приходится сопрягать многометровые элементы из древесины через шипы и выборки с точностью до миллиметра. Подобный уровень мастерства приходит после многолетней работы под руководством истинных профи.

Pole Framing (каркас из столбов)

Еще одна схема создания деревянно-каркасных сооружений. Начало её широкого внедрения было положено в 30-х годах прошлого столетия в США. Несущая конструкция постройки формировалась из бревенчатых или  брусовых столбов непосредственно закопанных в землю либо встроенных в фундамент. Pole Framing отличался высокой рентабельностью, скоростью строительства и позволял возводить вместительные сооружения хозяйственного назначения (склады, ангары для хранения техники или сельхозпродукции и т.д.).

Сегодня здания на каркасах из столбов также в основном строятся для производственных, хозяйственных или коммерческих целей. Однако они могут адаптироваться и под жилые нужды, что во многом зависит от типа обвеса (рубашки, обшивки) рамы. Например, если на столбы под кровлей набить профнастил, сайдинг, доску (обрезную или необрезную), то получим защищенное от дождя и ветра помещение. Его можно использовать под склад или ангар. Если же зашить столбы с двух сторон вагонкой, проложив между ними утеплитель, обустроить полы, потолки и подвести коммуникации, то получим уже вполне пригодное для проживания сооружение.

Защита теплоизоляции

Некоторые утеплители требуют защиты от намокания, продувания или, например, прямого солнечного света. Часть этих задач может возлагаться на слой отделки, однако основную защиту обеспечивают специальными мембранными материалами.

Один из наиболее часто применяемых в канадском каркасе утеплителей — каменная вата — имеет свойство резко снижать сопротивление передаче тепла при намокании. Источником влаги могут быть осадки или конденсация водяного пара. В первом случае применяют специальные синтетические мешковины, пропускающие воздух и водяной пар, но задерживающие капли воды.

Проникновение пара изнутри нельзя ограничить полностью, ибо здание должно осуществлять естественный газообмен с окружающей средой. Однако можно ограничить количество водяного пара до таких значений, когда его будет недостаточно для поднятия относительной влажности в охлаждённом внутреннем воздухе до 85–90%. Обычно такой расчёт проводят для точки раздела рядов каркаса или несущей системы с внешним утеплением. Однако этот же метод может применяться и для послойного вычисления смещения точки росы в течение года внутри однородных стен.

Утеплитель пенопласт

Худшим вариантом утепления пирога каркасного дома является вспененный полистирол, более известный под названием пенопласт. Этот материал отличается жёсткими размерами, низкой паропроницаемостью и присутствием вредных фоновых испарений. Он требует качественной изоляции от пространства жилых помещений. Теплоизолирующие свойства пенопласта определяются его толщиной.

Пенопласт используют в следующих случаях:

• При  каркасно-щитовом строительстве – дом собираются из готовых стеновых панелей. Так называемые СИП-панели изготавливают на заводе и утепляют пенопластом определённой толщины.
• В каркасном строительстве – если обустраивают два слоя утеплителя. При этом первый слой делают из минваты. Второй наружный – из пенопласта. Таким образом, ограничивают контакт пенополистирола с внутренними жилыми помещениями.

Пенопласт является самым дешёвым видом утепления. Поэтому, несмотря на ряд худших характеристик, часто используется в строительстве.

ОСБ снаружи

Если выполняется внешняя обшивка каркасного дома ОСБ плитой, то нужно заранее позаботиться о финишной отделке. Обычно для этого используют сайдинг или выполняют оштукатуривание с предварительным армированием и утеплением.

Рекомендуемая толщина ОСБ для каркасного дома – 11-13 мм. Это оптимальный вариант. Если толщина ОСБ для стен каркасного дома составляет менее 10 мм, то в каркасе должны присутствовать дополнительные укосины.

Обшивка каркаса ОСП

Алгоритм обшивки строения:

• Панели крепят на каркас таким образом, чтобы стык плит располагался по центру, а зазор между листами составлял 3-5 мм;
• Листы материала крепят по всему периметру и захватывают нижнюю обвязку, край обвязки совмещают с краем материала;
• Для многоэтажного строения плиту размещают так, чтобы она захватывала сразу два этажа, при этом середина панели должна перекрыть верхнюю обвязку;
• Оконные и дверные проемы вырезаются из цельной плиты.

Пирог каркасной стены с ОСП.

Для крепления материала используют спиральные гвозди или саморезы, а также совмещают оба крепежа. Чтобы обеспечить герметизацию строения, используют герметик, изготовленный на основе акриловых смол. Им обрабатывают все стыковочные швы и иные щели и зазоры.

Пирог каркасного дома с ОСБ выполняется с использованием гидрозащитных и ветрозащитных материалов. Для этого подойдет супердиффузная мембрана. Такая конструкция стены создаст внутри помещения комфортный для проживания микроклимат.

Пирог каркасного дома с ОСБ снаружи не должен содержать пергаминов и пленок. Эти материалы обладают низкой паропроницаемостью, что создает благоприятные условия для активной деятельности агрессивной биологической среды.

Если выполняется утепление каркасного дома ОСБ панелями без использования дополнительных материалов, то внутри строения будет прохладно в сильные морозы даже с хорошим отоплением. По этой причине не рекомендуется игнорировать использование теплозащитных изделий.

Порядок обшивки

Если говорить о том, как правильно обшивать каркасный дом ОСБ, то отделка выглядит следующим образом:

• К основанию крепятся панели;
• Укладывается пароизоляционный слой;
• Крепится утеплитель;
• Укладывается еще один слой пароизоляционной пленки;
• Пирог закрывается панелями и выполняется внешняя финишная отделка.

В качестве альтернативы декоративным материалам специалисты предлагают применять плиты ОСБ для наружной отделки по системе мокрый фасад, при которой предусматривается использование штукатурки для выравнивания строительного основания.

Отделка мокрый фасад

Алгоритм работы в этом случае будет таким:

• На панелях фиксируют теплоизоляционный материал. В качестве такого продукта можно использовать минеральную вату или полистирол.
• Монтируют армирующую сетку. Такой материал увеличивает адгезию утеплителя и штукатурки. Сетка позволяет наносить продукт даже толстым слоем.
• Наносят слой стартовой штукатурки. Она позволяет скрыть недостатки поверхности и выровнять строительное основание.
• Выполняют финишную отделку. Для этого рекомендуется использовать декоративную штукатурку. Можно подобрать материал с разными текстурами, которые создают на поверхности оригинальные фактуры – «шуба», «короед» и другие.
• Если для декорирования использовалась белая штукатурка, то ее можно покрасить. Для этого используют лакокрасочный материал любого оттенка.

Мокрый фасад на ОСП.

При выполнении мокрого фасада важно помнить, что материалы наносятся только после высыхания предыдущего слоя. Если каркасный дом ОСБ снаружи облицован качественно, то у строения увеличивается эксплуатационный период без потери внешней привлекательности
