Расчет ондулина на крышу: онлайн калькулятор и подсчет количества листов кровли

Размеры кровельного профнастила

Кровельный профнастил представляет собой металлический профилированный лист, изготовленный из высокопрочной стали методом штамповки и защищенный специальными веществами. Он бывает различных видов, которые существенно отличаются друг от друга. Это касается, в том числе и их размеров, бывающих совершенно разными, чтобы как можно полно удовлетворить потребности клиентов.

Благодаря техническим возможностям современных станков, на производствах могут быть изготовленными кровельные профнастилы длиной до 14 метров. Это позволяет клиенту приобрести такие материалы, которые будут по своим габаритам максимально подходить под величину самого здания.

ОБРАТИТЕ ВНИМАНИЕ! Важно помнить, что каждый лист профнастила имеет два типа ширины. Один определяет полную объективную ширину, другой же характеризует полезную величину

Она представляет собой несколько меньший параметр материала, так как она учитывает то, что между вертикальными листами должен быть нахлест друг на друга

Она представляет собой несколько меньший параметр материала, так как она учитывает то, что между вертикальными листами должен быть нахлест друг на друга.

Длинные изделия позволяют существенно уменьшить количество стыков, что касается в первую очередь их горизонтального положения

Важно это из-за того, что это в свою очередь оказывает прямое влияние на герметичность самой кровли. Если длина одного ската меньше 14 метров, можно полностью избежать горизонтальных стыков. Размеры профиля

Размеры профиля

Использование длинных профильных изделий дает возможность также сократить расход материала, так как короткий профнастил нужно накладывать друг на друга внахлест.

Наиболее часто используют для кровли профнастил длиной в 6 метров. Связанно это с тем, что его достаточно просто доставить на место строительства, в то время как 14-метровые изделия нужно грузить в специальные транспортные средства

Самая маленькая длина, которой достигает лист профилированного металла, всего 0,5 метра

Не менее важной является и ширина профнастила, стандартный размер которой всего 1250 миллиметров. Зачастую на станок попадают более широкие листы, но с учетом изгибов они теряют свою ширину

Чем более высокой является высота гофры, тем более узким будет сам материал. Именно поэтому профиль марки С8 имеет ширину 1200 миллиметров, а марки Н75 – 800 миллиметров.

Мастер-классы изготовления обрешетки

Давайте пошагово рассмотрим процесс изготовления кровельной обрешетки для современного еврошифера. Так, если угол ската находится в пределах 10° до 15°, обрешетку делайте из деревянных брусков 4х5 см или 5х5 см, с расстоянием между элементами до 45 см:

Чем выше уклон крыши, тем реже можно делать обрешетку. Так, для крыши с уклоном от 15° до 30° шаг следует делать до 60 см. Но, если вы живете в регионе со значительной снеговой нагрузкой, все-таки уменьшайте этот шаг до 45 см.

Вот как выглядит правильная обрешетка утепленной крыши под ондулин с углом наклона 30°:

Крепите саму обрешетку всегда строго параллельно коньку крыши. Следите за тем, чтобы ее стыки располагались в шахматном порядке:

Теперь на готовую обрешетку монтируем новый 3D ондулин, эффектно имитирующий черепицу:

А вот крыша до 60° хороша для схода снега. Как раз здесь лучше использовать доски, а не бруски:

Возможности конструктора

При строительстве крыши (особенно в первый раз), мы рекомендуем обращать внимание на следующие нормативные документы: СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия», СНиП II-26-76 (СП 17.13330.2017) «Кровли», ТСН 31-308-97 «Кровли. Технические требования и правила приемки

Московская область», СП 31-101-97 «Проектирование и строительство кровель».

ЧИТАТЬ ДАЛЕЕ: Придомовые постройки ульи гаражи бани и сараи своими руками

На данный мы предоставляем расчет следующих кровельных конструкций:

  • крыша односкатная;
  • крыша двускатная (двухскатная, щипцовая);
  • крыша четырехскатная (вальмовая);
  • крыша четырехскатная (шатровая).

Также у нас есть отдельные упрощенные калькуляторы для расчета стропильной системы двускатной и односкатной кровли – попробуйте, может вам нужно именно это!

Среди основных возможностей конструктора необходимо выделить ( – только на КАЛК.ПРО):

  • Единицы измерения. Можно выбрать наиболее удобные единицы измерения (мм, см, м, дюймы, футы), а программа автоматически выполнит перевод всех значений в полях калькулятора и результатах расчета.
  • Тип кровли. При использовании мягкой кровли появляется возможность учета подложки в виде листов ОСП.
  • Параметры крыши. Можно указать предполагаемую высоту конструкции, выпуск в стороны и свес. В некоторых калькуляторах крыш, также выбирается крайнее положение стропил (на краю, у стены).
  • Габариты дома. Можно задать размеры дома: ширину, длину коробки дома и толщину стен (последнее влияет на раскладку стропил, поскольку учитывается толщина фронтонов). Высота стен нужна только для создания корректной 3D-модели.
  • Мауэрлат. Только у нас вы получаете раздельный расчет мауэрлата под боковые и торцевые скаты.
  • Расчет стропил. Помимо ввода стандартных значений ширины/толщины и расстояния между соседними элементами, для более корректного расчета стропильной системы у нас также можно указать глубину запила.
  • Утеплитель. Количество утеплителя автоматически подставляется в результаты, толщина материала принимается равной толщине стропил и заполняет все пространство между ними.
  • Пароизоляция. Блок для ввода характеристик (ширины, длины) гидроизоляционного материала с возможностью учета нахлеста сбоку и сверху.
  • Обрешетка и контробрешетка. Имеется функционал учета параметров обрешетки и контробрешетки – можно ввести ширину/толщину доски и расстояние между ними.
  • Листы ОСП (OSB). В случае использовании мягкой кровли, в расчетах учитываются параметры листов ОСП.
  • Кровельные материалы. Данный блок позволяет выполнить расчет металлочерепицы, профнастила, ондулина и любого другого кровельного материала по известным параметрам листа.

ЧИТАТЬ ДАЛЕЕ: Калькулятор расчета количества листов шифера — с необходимыми пояснениями

Нашими профессиональными калькуляторами кровли пользуются многие специалисты – если вы хотите использовать их в коммерческих целях, вы можете убрать наш водяной знак и загрузить свой логотип.

Что такое обрешетка и зачем она нужна

Обрешетка крыши – это конструкция из досок или брусьев, которые укладывают поперек стропильных ног, так называемая контробрешетка под ондулин. Такой каркас служит основанием для крепления кровельного материала.

ВАЖНО! От того, насколько качественно и правильно будет собрана обрешетка, зависит способность крыши противостоять тем или иным нагрузкам, которые особенно увеличиваются в зимнее время. Еще одна функция обрешетки – это создание зазора между изоляцией и кровельным покрытием, благодаря которому конденсат и водяные пары будут свободно испаряться наружу

В результате получается своеобразная вентиляционная система

Еще одна функция обрешетки – это создание зазора между изоляцией и кровельным покрытием, благодаря которому конденсат и водяные пары будут свободно испаряться наружу. В результате получается своеобразная вентиляционная система.

Аркон

В Арконе при проектировании крыши дома на начальном этапе пользователь может выбрать нужную разновидность крыши. После этого он может внести нужные изменения и уточнения в выбранную конструкцию. При этом прорисовывать стропильную систему от начала до конца не нужно, она уже заложена в программное обеспечение. У вас есть возможность выбрать одну из следующих форм крыш:

  • односкатная или двускатная;
  • свободная форма;
  • вальмовая или полувальмовая конструкция;
  • мансардная с фронтоном в торцах;
  • мансардно-вальмовая разновидность;
  • сферическая;
  • плоская крыша;
  • двускатная с рейкой для крепления.

Если зайти в редактор, то можно изменять типовую конструкцию. Для этого нужно установить свои числовые значения в окошко со значением угла наклона скатов, высотой фронтонов, расположением водосточных желобов. Нажав на кнопку просмотра, вы сразу увидите результат.

Зайдя в раздел «Инфо», вы получите всю подробную информацию о разработанной вами конструкции, а именно:

  • длины стропил;
  • площадь кровли;
  • протяжённость водосточных желобов;
  • коньки;
  • ветровые фронтоны;
  • рёбра крыши;
  • объёмы пиломатериалов;
  • данные выводятся в нескольких вариантах (без учёта слуховых окон, отдельно по этим окнам и общие показатели);
  • в случае необходимости можно получить ориентировочный перечень пиломатериалов, нажав на кнопку «Список».

При этом стоит учитывать, что все длины округляются до 5 см. Однотипные пиломатериалы после округления будут объединены в один раздел. Но в каталоге они будут разбиты по разновидностям, габаритам, сечению.

Чтобы определить высоту мансардного этажа с опорой, нужно воспользоваться кнопкой «Ассистент». Если на открывшейся вкладке перейти в раздел «Общее», то там можно узнать высоту чердачного этажа и другие величины. Кроме этого, софт позволяет выбирать разновидность кровельного покрытия. Вы можете подобрать расцветку, фактуру и материал.

Ондулин черепица.

Ондулин — гибкий и пластичный материал схожий по структуре с шифером, основу его составляет органическая масса пропитанная битумом. Битум нагревают в камере высокого давления до температуры 120 – 140 градусов, в результате ондулин получает высокую прочность и водонепроницаемость.

  • Целлюлозно-волокнистая основа
  • Наполнитель (минеральный компонент)
  • Смолы для повышения термостойкости ондулина
  • Пигменты минеральной природы (красящие вещества)

Данный состав обеспечивает особую текстуру поверхности, которая обладает интересным внешним видом, практична в использовании, и очень долго не теряет первоначальную красоту и цвет.

Выбор материала

Продукция филиала компании «Onduline SA» в России производит изделия трех типоразмеров:

Цены и характеристики SMART и DIY практически идентичны. Лист с меньшей шириной создает в местах стыковки большее количество ребер жесткости – надежность конструкции возрастает, но она обойдется дороже.

Стоимость черепицы выше на 20-30 %, в зависимости от наценки продающей организации.

Что такое полезная площадь? Укладка материала осуществляется внахлест, поэтому его укрывающая (видимая) часть меньше. К технологии монтажа ондулина СМАРТ и ДИУ производитель предъявляет особые требования. Показатель полезной площади листа зависит от уклона крыши.

Величины нахлестов и способ обрешетки в таблице основаны на среднестатистических вычислениях необходимой прочности конструкции. На территории России различные климатические условия. Для зон с повышенными снеговыми, ветровыми нагрузками требуется или/и:

  • увеличение нахлеста;
  • уменьшение шага;
  • выполнение сплошной обрешетки.

Вычисление угла наклона крыши

При отсутствии данных об уклонах скатов определить их можно самому. Необходимо замерить высоту конька (Н) и заложение (А).

Пример вычисления относительной величины уклона: Н/А = 3/5 = 1/1,67. Эта дробь больше 1/4 – для такой конструкции у листов ондулина полезная площадь (м²):

Для определения угла в градусах необходимо воспользоваться тригонометрическими функциями и таблицами Брадиса или инженерным калькулятором. Расчет относительной величины уклона выполнить проще.

Определение площади крыши

Проект дома – хорошее подспорье для расчетов. Но не всегда чертежи и реальное строение идентичны. Корректировочные замеры, проведенные самостоятельно, гарантируют получение более точных результатов.

  • Сделать эскизы каждого ската с указанием размеров.
  • Разбить сложные конструкции на простые геометрические фигуры.

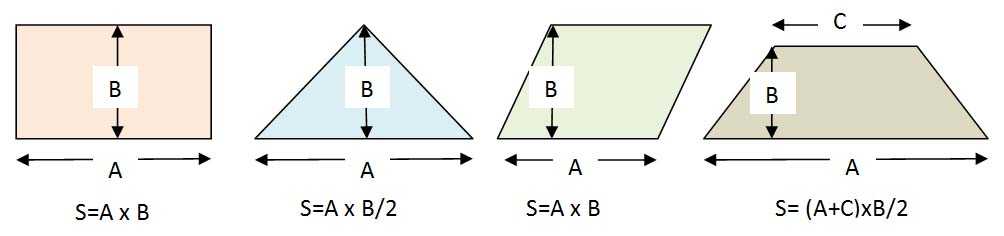

  • Рассчитать площадь фрагментов крыши из ондулина. Вычисления выполняют с учетом свеса по нижнему и боковым краям ската на 30-50 мм.
  • Полученные результаты сложить.

Из школьного курса:

Количество материала для кровли

1. Первый метод расчета количества ондулина:

Nл = 1.1 х Sкр / Sл, где:

  • Sкр – площадь крыши;
  • 1.1 – коэффициент (10 %), учитывающий отходы и брак. Для конструкций сложной конфигурации следует увеличить показатель до 1.15 (15 %);
  • Sл – полезная площадь листа (значение зависит от угла наклона ската).

Результат округляют в большую сторону.

  • Вычисление количества листов порядно по высоте (Lск) и ширине каждого ската (Нск). Округлить в большую сторону.
  • Результаты перемножаются: Lск х Нск.
  • Количество материала для каждого ската суммируются.
  • Коэффициент, учитывающий отходы и брак, можно уменьшить до 2-3 %.

  • Для каждого доборного элемента определяется общая длина (Lэл) закрываемых им участков.
  • Количество доборов (N) = Lэл / Lполезная.

Расчет количества шиферных листов на крышу

Стандартный расчет материала на один скат выполняется по следующему принципу:

  • Длину ската по карнизу следует разделить на ширину шиферного листа, который предполагается закупить (его параметры могут отличаться от ГОСТа) и к результату прибавить 10% на вертикальные нахлесты – мы получим количество листов для одного ряда покрытия прямоугольного ската.
  • К расстоянию между карнизом и коньком нужно прибавить величину запроектированного карнизного свеса, полученное значение разделить на длину листа шифера и прибавить 13% на горизонтальные нахлесты – так мы определим, сколько рядов материала потребуется уложить на скат.
  • Количество листов в вертикальном и горизонтальном ряду перемножается, к полученному значению прибавляется 5% от него для запаса на подрезку.

Если двухскатная кровля имеет симметричные скаты, итоговое значение достаточно умножить на два. Чтобы понять, сколько материала нужно для асимметричной крыши дома, требуется выполнить отдельный расчет для каждого ската, а результаты суммировать.

Правильно выполнить расчет для четырехскатной крыши дома можно по вышеуказанному принципу. При этом учитывается конфигурация кровли, которая может быть:

  • шатровой;
  • полувальмовой;
  • вальмовой;
  • мансардного типа.

Для шатровой конструкции результаты расчета для площади одного ската умножаются на 4. В остальных случаях нужно рассчитать материал для длинного и короткого ската четырехскатной кровли, суммировать значения и умножить результат на два.

Все расчеты необходимо перепроверить несколько раз, чтобы не допустить ошибки. Для удобства можно нарисовать схему с соблюдением масштаба.

Как производиться расчет листов ондулина и можно ли это сделать самостоятельно?

В процессе выбора кровельного материала многие останавливаются на ондулине. Это прочный, надежный, устойчивый к действию влаги и, при этом, имеющий доступную цену материал. Перед покупкой материала следует произвести расчет количества листов ондулина на крышу, ведь, несмотря на невысокую стоимость материала, переплачивать за лишние листы нет смысла. Еще хуже будет, если материала не хватит и придется останавливать работу, чтобы докупить недостающий материал.

Правильно произведенный расчет материалов – это основа экономии финансов в строительстве

Важно, чтобы в процессе работы не приходилось останавливать монтаж, если вдруг закончились какие-то необходимые комплектующие детали или материалы

Но и покупать материалы с солидным запасом неразумно, так как нерациональное расходование средств приводит к перерасходу бюджета. Если в качестве кровельного материала выбран ондулин, то произвести расчет необходимого количества материала будет несложно.

Преимущества и недостатки

Онлайн калькулятор расчета крыши с чертежами

Прежде чем раскрывать преимущества и недостатки ондулина, как кровельного материала, стоит более четко очертить круг его применения – это временные кровельные покрытия. Именно временные, поскольку 15 лет гарантии на покрытие – это не что иное, как гарантия от протечек самого материала, и достаточно большое время для того, чтобы подыскать более стойкое и надежное покрытие для здания.

К положительным качествам материала, безусловно, нужно отнести:

  1. Экологическая чистота материала, ведь в нем нет асбеста, что делает ондулин более привлекательным относительно обычного шифера.
  2. Легкость материала, и соответственно экономия на кровельной конструкции.
  3. Легкость и простота монтажа.
  4. Относительная дешевизна материала.
  5. Наличие всех необходимых аксессуаров и дополнительных элементов, облегчающих устройство кровли.

Но столь долгий список положительных качеств и достоинств материала во многом нивелируется тем, что ондулин из-за наличия натуральных волокон и битумной пропитки, к сожалению, является довольно горючим материалом, этот минус во многом снижается за счет покрытия листов специальными минеральными составами, но это не решает его главной проблемы.

Еще одной, правда, менее опасным с потребительской точки зрения проблемой по сравнению с горючестью, является выгорание материала вследствие воздействия на покрытие ультрафиолета, это очень заметно в первый год эксплуатации покрытия, но в последующем, изменение цвета будет не столь заметным.

Онлайн калькулятор расчета стропильной системы двухскатной крыши

Укажите кровельный материал: —— Выберите материал из списка —— Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2) Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2) Волнистые целлюлозно-битумные листы (6 кг/м2) Битумная (мягкая, гибкая) черепица (15 кг/м2) Из оцинкованной жести (6,5 кг/м2) Листовая сталь (8 кг/м2) Керамическая черепица (50 кг/м2) Цементно-песчаная черепица (70 кг/м2) Металлочерепица, профнастил (5 кг/м2) Керамопласт (5,5 кг/м2) Фальцевая кровля (6 кг/м2) Полимер-песчаная черепица (25 кг/м2) Ондулин (еврошифер) (4 кг/м2) Композитная черепица (7 кг/м2) Натуральный сланец (40 кг/м2) Указать вес 1 кв метра покрытия (? кг/м2) кг/м2 Введите параметры крыши: Ширина основания A (см) Длина основания D (см) Высота подъема B (см) Длина боковых свесов С (см) Длина переднего и заднего свеса E (см) Стропила: Шаг стропил (см) Сорт древесины для стропил (см) 1 2 3 Рабочий участок бокового стропила (не обязательно) (см) Расчёт обрешётки: Ширина доски обрешётки (см) Толщина доски обрешётки (см) Расстояние между досками обрешётки F (см) Расчёт снеговой нагрузки: Выберите ваш регион 1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2) Расчёт ветровой нагрузки: Регион Ia I II III IV V VI VII Высота до конька здания 5 м от 5 м до 10 м от 10 м Тип местности Открытая местность Закрытая местность Городские районы

Рассчитать

Результаты расчетов Крыша: Угол наклона крыши: градусов. Угол наклона подходит для данного материала. Угол наклона для данного материала желательно увеличить! Угол наклона для данного материала желательно уменьшить! Площадь поверхности крыши: м2. Примерный вес кровельного материала: кг. Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): рулонов. Стропила: Нагрузка на стропильную систему: кг/м2. Длина стропил: см. Количество стропил: шт.

Обрешетка: Количество рядов обрешетки (для всей крыши): рядов. Равномерное расстояние между досками обрешетки: см. Количество досок обрешетки стандартной длиной 6 метров: шт. Объем досок обрешетки: м3. Примерный вес досок обрешетки: кг.

Как работать с этим калькулятором кровли?

  • Указать материал кровли крыши. Калькулятор позволяет сделать любой выбор из обширного списка материалов кровли. Это может быть шифер, битумная черепица, оцинковка, керамическая черепица, металлочерепица, ондулин и т.п.
  • Далее необходимо ввести параметры геометрии крыши — длину, высоту и т.д.
  • Определиться с шагом стропил.
  • Ввести данные по параметрам обрешетки.
  • Указать преобладающую в данном регионе снеговую и обязательно ветровую нагрузку.

По этим данным онлайн калькулятор моментально произведет расчет двускатной крыши с учетом стропильной системы.

Какие конкретно данные получаются на выходе калькулятора?

  1. Рекомендуемый угол наклона крыши (с учетом выбранного материала кровли).
  2. Площадь ее поверхности.
  3. Вес и количество рулонов материала кровли.
  4. Параметры стропильной системы — длину стропил и их количество.
  5. Количество рядов обрешетки.
  6. Расстояние между ними.
  7. Объем пиломатериалов и вес досок (брусков) обрешетки.

Важно!

С необходимостью произвести расчет площади кровли двухскатной (или любой иной) крыши неизбежно сталкивается на начальном этапе строительства любой частный застройщик. При помощи предложенного онлайн калькулятора рассчитать и получить все необходимые данные можно легко и быстро.

Углы наклона двухскатной крыши, геометрию стропильной системы, а также количество и вес стройматериалов — все эти сведения вычисляются мгновенно предложенным калькулятором.

Можно ли считать выданные этим онлайн калькулятором результаты стопроцентно точными? Нет. Они даются для ориентировки.

Ибо в каждом регионе возможны некоторые отклонения и особенности (климатические, финансовые и пр.).

Расчет кровельного покрытия

Расчет площади крыши необходим нам для точного расчёта необходимого количества кровельного материала.

Для того чтобы произвести расчет требуемого материала следует знать размеры материала, а также способ крепления его между собой.

Рассмотрим самые распространенные:

  • Керамическая черепица. Расход на 1 м.кв. около 10 шт.;
  • Металлочерепица. Длина может быть любой, ширина — от 1190 мм;
  • Профнастил. Длина любая, ширина — от 750 до 1100 мм.;
  • Ондулин. Длина 2000 -2400 мм. Ширина 950 — 1250 мм
  • Мягкая кровля шинглас. Длина от 317 мм. Ширина 1000 мм.

Покупать кровельный материал следует с запасом в 7-8 % от общей площади.

Заключение

Таким образом, проектирование и монтаж мансардного типа крыши — задача не из легких. Необходимо ответственно подойти к выбору материала, расчету угла наклона, возможной нагрузки на стропильную систему, осуществить гидроизоляцию, шумоизоляцию и утепление. Только правильное и надлежащее выполнение работ поможет добиться обустройства уютной мансарды.

Устройство двухскатной крыши

Главным элементом мансардной крыши является стропильная система. Это своего рода каркасное сооружение, которое берет на себя нагрузку от кровли, служит основанием перекрытий и обеспечивает необходимую форму крыши. О дизайне мансарды вы можете прочитать здесь.

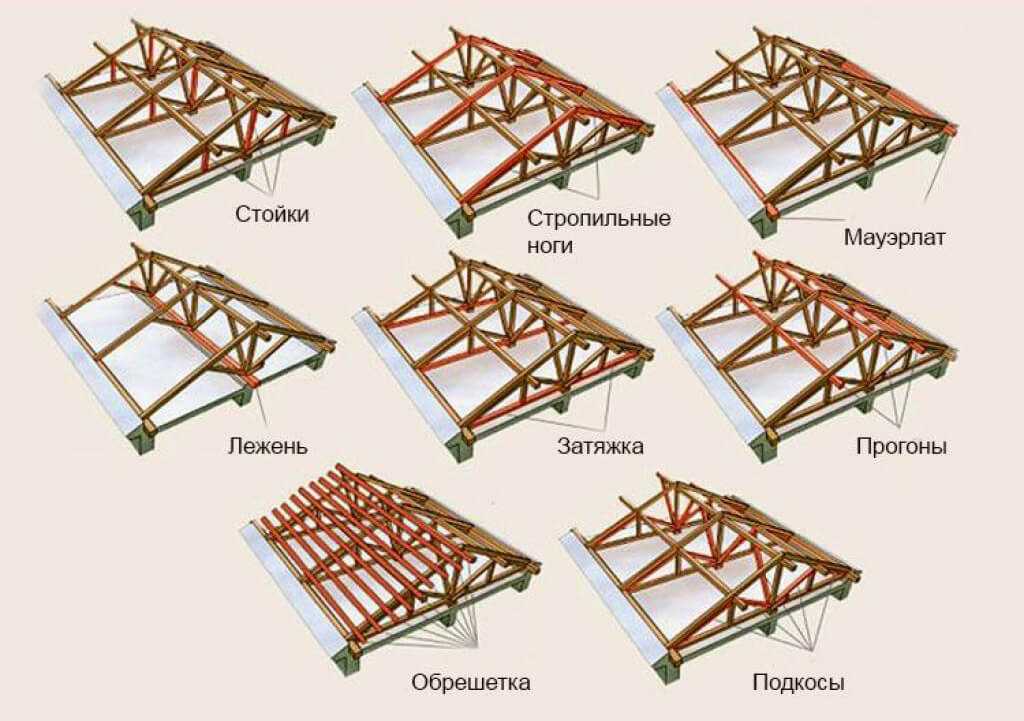

В стропильной системе мансарды имеются следующие элементы:

  1. Мауэрлат. Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху.
  2. Стропила. Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат.
  3. Конек. Это обозначения места схождения стропил в верхней части.
  4. Ригели. Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции.
  5. Стойки. Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены.
  6. Подкос. Элементы, располагающиеся под углом к стропилам для отвода нагрузки.
  7. Лежень. Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии.
  8. Схватка. Брусок, расположенный вертикально между опорами.
  9. Обрешетка. Конструкция для установки кровли.

Параметры стропил

Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:

  • нагрузку крыши;
  • шаг между стропилами.
  • вид кровельного покрытия

Рекомендуемая ширина доски стропил:

  • 100-150 мм при длине пролета не более 5 м, и при дополнительный подпорках.;
  • 150-200 мм при длине пролета более 5 м, при шаге более 1 м, и если угол не большой.

Стропильные ноги крепятся на мауэрлат, который идет по периметру дома. Для него берется или доска параметрами 50х150 мм, или брус 150х150 мм (для распределения нагрузки)

Параметры обрешетки

Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).

Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.

При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.

Параметры кровельного покрытия

  • Чтобы выполнить расчет кровли двухскатной крыши, нужно знать размеры кровельного материала и величину нахлестов.
  • Металлочерепицу для жесткой кровли выпускают шириной 118 мм (рабочая 110), а вот длина может быть разной. Завод-изготовитель под заказ может нарезать любую длину.
  • Гибкая черепица для мягкой кровли имеет разные размеры, поэтому нужно смотреть конкретный материал
  • Что касается выбора утеплителя, то для России рекомендуется толщина минимум 100 мм, а правильная будет 150-200мм.

Основные материалы для производства

Для производства ондулина используют следующие материалы.

  • Целлюлоза получается путем выделения из растительного сырья и включает в себя распиловку дерева, очистку его от коры, измельчение до размеров щепы, варку в течение продолжительного времени в щелочном растворе с добавлением химических реагентов, очистку от щелока и примесей, распиловку в размер и изготовление волокон.
  • Битумы являются природными продуктами наподобие смолы твердой консистенции, представляющих собой смесь углеводородов с их азотистыми или кислородными производными. Битумы получают добычей в карьерах, очисткой от примесей и переработкой на заводах.
  • Наиболее часто применяют наполнители из древесных опилок, хлопковых очесов, графит, кварц и др.
  • Стекловолокно изготавливают из оплывов неорганического стекла. Используется то же сырье, что и для производства стекла. Этот материал очень упругий, не горит, не токсичен и чист экологически.

Особенности еврошифера

Волнистый битумный шифер изготавливается из прессованной целлюлозы. Помимо битумной пропитки покрытие для кровли снабжено защитно-декоративным слоем с использованием термоотверждаемых смол и керамизированного гранулята либо минеральной крошки. Структура ондулина определяет удобство его монтажа:

  • листы имеют небольшой вес (около 6 кг);
  • еврошифер толщиной в 3 мм легко режется стандартными инструментами (ножовка по дереву, электропилы);
  • покрытие из волнистых листов крепится посредством кровельных гвоздей с уплотняющей прокладкой или саморезов.

Материал для кровли, разработанный компанией Onduline, позволяет создать покрытие, прекрасно защищающее постройку от атмосферных влияний. Правильно смонтированный настил на крыше успешно выдерживает серьезную снеговую нагрузку, сильные порывы ветра, не пропускает влагу во время дождей. Гарантийный срок на покрытие из ондулина составляет 15 лет, фактический срок эксплуатации может достичь 50 лет.

При производстве еврошифера используются качественные компоненты, полностью безопасные для здоровья человека. Внешний вид покрытия в определенной степени зависит от особенностей минеральных пигментов, поэтому разные партии материала могут несколько различаться по оттенку. Чтобы крыша имела ровный цвет, желательно использовать ондулин из одной партии. Надо правильно произвести предварительные расчеты, чтобы точно определить требуемое количество листов еврошифера.

Устройство кровельного пирога

Кровельный пирог – это неотъемлемая часть конструкции кровли, включающая в свой состав слой теплоизоляции, а также гидроизоляционную защиту и пароизоляцию. Гидроизоляция защищает утеплитель от скопления в нем конденсата, а также от влаги, которая может проникнуть в него снаружи (дождевые, талые воды). Пароизоляционный слой предохраняет утеплитель от воздействия испарений, поступающих изнутри строения.

Важно: между утеплителем и покрытием кровли необходимо оставлять небольшой промежуток (примерно 5 см). Это обеспечит вентиляцию, которая предотвратит скопление конденсата в подкровельном пространстве

Схема кровельного пирога

Кровельный пирог обычно обустраивается по следующей схеме:

  • стропильная система;
  • пароизоляционный слой;
  • слой теплоизоляции;
  • гидроизоляционная мембрана;
  • контробрешетка и обрешетка;
  • кровельное покрытие.

Что умеет наша онлайн программа расчета крыш?

  • Редактирование ската — как использование готовых шаблнов, так и свободное рисование . Возможность тонко настраивать каждый скат калькулятора кровли
  • Редактирование вырезов на скате — как из готовых шаблонов, так и (как в скатах) — свободное рисование для расчета фасада или кровли
  • Расчет раскладки материала с учетом заданных параметров и схемы скатов
  • Возможность менять материал (как внутри одного вида, так и менять полностью вид материала) с перерасчетом раскладки
  • Ведение и расчет всей кровли (проекта)
  • Формирование итогового отчета по метериалам и раскладки материала по всем скатам
  • Предоставление доступа как другим сотрудникам компании, так и третьим лицам

Укладка и закрепление ондулина на крыше.

Внешний вид ондулина

Чтобы рассчитать количество ондулина, необходимо знать его основные геометрические параметры. Площадь листа размером 0,95х2,0 м равна 1,9 кв.м.

Важное значение в расчете материала имеет показатель расчета площади крыши. Если вы проводите расчеты на этапе проектирования строительства, то расчет площади крыши можно провести по ее проекции. В этом случае пригодятся знания геометрии:

В этом случае пригодятся знания геометрии:

Если вы проводите расчеты на этапе проектирования строительства, то расчет площади крыши можно провести по ее проекции. В этом случае пригодятся знания геометрии:

  1. Поверхность крыши разбивается на геометрические объекты (трапеция, треугольник).
  2. По математическим формулам рассчитывается площадь каждого элемента.
  3. Далее необходимо учесть, что крыша имеет определенный наклон, то есть угол наклона каждого геометрического объекта относительно земли.
  4. Все показатели суммируются. В результате вы получаете площадь крыши.

Вообще, если проекция крыши представлена прямоугольником, а угол наклона крыши равен 30 градусов, то площадь крыши определяется путем умножения косинуса угла наклона на площадь прямоугольника.

Имея значение площади крыши, вы с легкостью сможете сделать расчет количества листов ондулина. Для этого необходимо показатель площади кровли разделить на полезную площадь кровельного листа.

Заметьте, что полезная площадь ондулина зависит от наклона ската и может составлять 1,3; 1,5; 1,6 кв.м.

Вернемся к самой технике: ондулин – как рассчитать. При расчете материала на кровлю необходимо учесть следующие моменты:

  1. Размер листа. Как мы сказали выше, длина листа равна 2м, ширина 0,95 м. Стандартный выпуск – десятиволновой лист;
  2. Размер напусков. При обустройстве кровли с разным углом наклона осуществляются напуски разных размеров. Как правило, они превышают 15см. Если уклон крыши 10 градусов, то размер напуска равен 30см (по сплошной обрешетке). При превышении угла наклона  выше 15 градусов делается напуск от 15 до 20см;
  3. Размер боковых нахлестов. Опять же в зависимости от наклона ската при монтаже нахлест может составлять 1 или 2 волны (угол наклона 10 градусов – нахлест 2 волны, угол наклона выше 15 градусов – нахлест одна волна).

Таким образом, чистая длина будет составлять 1,85 см, а ширина 0,86 см. Значит полезная площадь снизится с 1,92 кв.м до 1,6 кв.м. Как результат, при покупке необходимо увеличивать количество листов.

Для проведения расчетов существует множество программ. В основном, их и используют в своей работе профессиональные строители.

Совет. Учитывая все размеры, следует проводить ондулин – расчет с запасом материала (10-15% на простой крыше, 15-20% в том случае, если на кровле имеется много переходов и углов).

После того как уложили гидроизоляцию, основные приготовления можно считать законченными. Теперь пора переходить к укладке ондулиновых листов и их закреплению.

ВНИМАНИЕ! Ондулин благодаря структуре целлюлозной основы имеет свойство «тянутся». Укладку листов ондулина при монтаже надо производить вразбежку – чтобы стыки горизонтального ряда находились напротив целых частей листов ряда соседнего. Укладку листов ондулина при монтаже надо производить вразбежку – чтобы стыки горизонтального ряда находились напротив целых частей листов ряда соседнего

Укладку листов ондулина при монтаже надо производить вразбежку – чтобы стыки горизонтального ряда находились напротив целых частей листов ряда соседнего.

Нахлест ондулина при укладке зависит от ската: если угол ската составляет менее 10 градусов – вертикальный нахлест листов делаем 30 см и более, а боковой нахлест – в 2 волны листа. Для скатов большей крутизны допускается уменьшение нахлеста до 20 см и одной волны соответственно.

ВНИМАНИЕ! Если для кровли используется обрешетка из металлического оцинкованного профиля, крепление ондулина производим саморезами по металлу с буром и шляпкой особой формы. Завершается монтаж кровли из ондулина креплением карнизных планок и коньков. Завершается монтаж кровли из ондулина креплением карнизных планок и коньков

Завершается монтаж кровли из ондулина креплением карнизных планок и коньков.

Вот по такой несложной технологии кроется крыша ондулином. В данном случае ондулин является подходящим материалом даже для малоопытных и начинающих мастеров. Даже если вы ранее никогда до этого не выполняли кровельных работ, не бойтесь и не отчаивайтесь – а старайтесь максимально точно следовать этой инструкции.

Программы для проектирования и расчета стропильных систем


Расчет системы стропильной в специальной компьютерной программе

Как видно из вышесказанного, произвести расчет строительных систем крыш довольно сложно. Нужно обладать достаточным запасом теоретических знаний, обладать навыками рисования и черчения. Естественно, что далеко не каждый человек обладает такими профессиональными навыками.

К счастью, сегодня задача проектирования значительно облегчена, поскольку имеются очень удобные компьютерные программы позволяющие разрабатывать проекты различных строительных элементов.

Конечно, некоторые программы рассчитаны на профессионалов (например, Автокад, 3D Max и пр.). Неопытному человеку достаточно сложно разобраться с этим софтом.

Но существуют и более простые варианты. Например, в программе Аркон очень просто можно создавать разнообразные эскизные проекты, чтобы наглядно посмотреть, как будет выглядеть та или иная крыша.

Есть там и удобный калькулятор для расчета стропил, который позволяет эффективно и быстро произвести расчеты. Программа Аркон прекрасно подходит для профессионалов, но может быть использована и частными пользователями.

В сети можно найти и калькулятор расчета стропил, работающий в режиме онлайн. Однако произведенные на нем расчеты – это исключительно рекомендательные величины и не могут заменить разработки полноценного проекта.

Расчет паро- и гидроизоляции

Паро— и гидроизоляционный материал считается очень просто. Для этого нужно просто покрываемую площадь поделить на аналогичный параметр кровельного настила. К примеру, речь идет о двускатном навесе.

Условно берем длину ската 5 метров, а ширину 4 м. Следовательно площадь одной единицы равна 20 кв. м, а общий показатель для двух скатов составит 40 кв. м. Паро- и гидроизоляционный материал принято считать по рулонам.

Если один такой рулон содержит 80 кв. м, то даже с вычетом нахлестов и подобных отклонений, получим как минимум 65-70 кв. м, что для рассчитанной поверхности более чем достаточно. Вот и все, с чем нам хотелось поделиться на эту тему.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Корреспондент-строитель
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
