Крепление стропил односкатной крыши: доскональный разбор применяемых узлов

Декоративные стропила: 0% нагрузки

Первым делом определитесь с самым главным пунктом: типом крыши и ее назначением. Дело в том, что крыша жилого дома зимой выдерживает большую шапку снега, постоянный ветер на высоте, ее нередко утепляют изнутри, а вот к стропильной системе небольшой беседки, спрятанной под кронами деревьев, предъявляют совсем другие требования.

Например, если вы строите перголу в ее классическом понимании, то совершенно не важно, какое именно будет у нее расстояние между стропилами – это уже чисто эстетический фактор:

В приведенной иллюстрации видно, что даже в такой постройке есть свой шаг стропил. Ведь здесь он обеспечивает и эстетический фактор, и жесткость самой конструкции. Но выбирают шаг произвольным путем.

Выбор материала

В основе стропильных конструкций лежит древесина. Существуют жесткие стандартны качества и размеров материала:

• влажность дерева должна быть меньше 18%;
• на каждом метре доски должно быть не больше 3-х сучков, их диаметр не должен превышать 3 см;
• недопустимы сквозные трещины;
• глубина несквозных трещин должна быть меньше половины длины доски.

У бруса должно быть сечение от 4 до 15 до 10 на 25 см. Показатель зависит от того, на каком расстоянии ноги будут располагаться друг от друга, а также от числа нагрузок от осадков на определенную область крыши.

При выборе материала внимание уделяется трещинам, сколам и другим дефектам. Найти ровную древесину невозможно

Важно, чтобы максимальная длина сучков не превышала трети толщины бруса

Защита бруса

До начала работ по установке стропильной системы и прокладке материала для гидроизоляции необходимо позаботиться о защите бруса от насекомых и огня. Следует упомянуть, что в некоторых СНиП для разных типов крыш прописан пункт защиты перекрытий от огня.

Материал обрабатывается также антисептиками, которые защищают его от гниения

При работе надо последовательно обрабатывать все участки, уделяя особое внимание тем, которые будут более подвержены воздействию неблагоприятных факторов. Особенно тщательно надо прорабатывать стыки

Для нанесения составов используют широкую кисть с длинным ворсом. При работе необходимо надевать респиратор, чтобы защитить органы дыхания, и специальные очки для защиты глаз.

Специалисты рекомендуют наносить составы в два слоя.

Перед обработкой древесина должна основательно просохнуть. Сухое дерево лучше всего впитывает антисептик и антипиретик. Кроме того, средства будут действовать очень долгое время.

После полного высыхания бруса и основательного впитывания нанесенных составов можно приступать к установке стропильной системы.

Скелет крыши: стропила, конек и дополнительные элементы

Теперь давайте перейдем к изучению отдельных элементов. Итак, когда вы смотрите на грамотно спроектированную и со вкусом выполненную крышу, то наверняка подозреваете (или знаете наверняка), что у нее внутри есть определенный костяк. И это действительно так: как у живого организма, у крыши есть самый настоящий скелет, а у скелета позвоночник (конек), ребра (стропила) и все остальное:

Начнем с самых важных понятий: что такое стропила или стропильные ноги? Это – металлические или деревянные брусья или балки, на которых держится вся конструкция. В основном стропила соединены между собой шарнирно, т.е. подвижно, или статично, и принимают на себя все динамические и статические нагрузки.

Стропильная нога – главный функциональный элемент стропильной системы. Она определяет угол наклона ската, общую структуру кровли и служит чем-то вроде «ребер», которые крепятся к «позвоночнику» – коньку крыши:

Но если уложить кровельное покрытие прямо на стропила, между которыми достаточно широкий шаг, то оно провиснет или вовсе упадет вниз. Поэтому прямо на стропила, перпендикулярно им кладут обрешетку – доски, бруски или металлические планки.Отдельный элемент обрешетки называется обрешетиной.  Минимальное сечение бруска – 30 на 50 мм, а в остальном его параметры зависят от выбранной кровли.

Давайте тут же обозначим такой термин, как контробрешетка. Ее изготавливают сечением 30х50 мм и устанавливают вдоль стропильных ног. Она необходимы, чтобы закрепить гидроизоляционную пленку и создать под кровельным покрытием вентиялционный зазор. Причем контробрешетку устанавливают раньше, чем саму обрешетку.

Идем далее. У здания со стенами из бетона, пенобетона или кирпича еще есть такой дополнительный элемент стропильной системы как мауэрлат. Это деревянная балка, которая принимает на себя всю нагрузку от крыши и аккуратно распределяет ее по всей длине стен. Этот элемент обязательно отделен от стены плотным слоем рулонной гидроизоляции:

Чтобы стропильные ноги не разъезжались, их скрепляют внизу затяжкой, а подкосы и стойки придают стропилам дополнительную устойчивость.

Свес крыши представляет собой выход стропильных ног за стену, чтобы отвести дождевой поток подальше от дома. Если при этом длины стропильных ног недостаточно, применяют кобылки.

Есть еще такой важный элемент как балка, которую заготавливают из деревянного бруса или проката. Это важная часть конструкции, которая рассчитана на изгиб.

А вот более редкий элемент стропильной системы – это бабка. По сути, это деревянный брус, который подпирает стропильные ноги. Его устанавливают перпендикулярно затяжке, чтобы соединить стропила.

Вот как выглядят все эти элементы:

И, наконец, в том месте. где пересекаются два ската во внутреннем изгибе, образуется внутренний угол, который называется ендовой. Там, где скаты пересекаются на внешней стороне, образуются хребты (или ребра), но не стоит путать их с ребрами жесткости — это специальные элементы конструкции в виде борозд и пластинок, который иногда используется в строительстве крыши. Сама наклонная поверхность крыши называется скатом.

А сама стропильная система – это совокупность всех перечисленных элементов, которые входят в нее.

Сращивание встык фанерой

Цены на различные виды струбцин

Струбцины

Один из способов сращивания стропилин, помогает экономить доски и рационально использовать отходы различных пиломатериалов. В данном случае применяются обрезки листовой фанеры толщиной один сантиметр.

Шаг 1

Ровно уложите доски стропилины на площадке, сомкните торцы, обратите внимание на параллельность боковых граней. Доски должны быть предельно одинаковыми по толщине, торцы обрезаны ровно под прямым углом

Торцы досок сомкнуты

Шаг 2. Кисточкой обильно намажьте поверхность клеем ПВА.

Наносится клей ПВА

Шаг 3. Уложите подготовленный кусок фанеры на место сращивания, прочно прижмите его струбцинами. Во время фиксации следите, чтобы фанера не сдвинулась со своего первоначального места.

Укладывается кусок фанеры

Для фиксации используются струбцины

Шаг 4. Длинными прочными саморезами в шахматном порядке прикрутите фанеру к доскам. Длина саморезов должна быть на 1–2 короче общей толщины досок и фанеры, их концы не могут выходить с обратной стороны. Под саморезы обязательно подкладывайте шайбы большого диаметра. Перед закручиванием саморезов просверлите в стропилине отверстия. Их диаметр должен быть на 2–3 мм меньше диаметра резьбовой части метиза.

Сверлятся отверстия под саморезы

Закручиваются шурупы

Шаг 5. Переверните доску обратной стороной вверх, подложите под концы подставки, они не должны висеть в воздухе. Аккуратно по очереди снимите все установленные струбцины.

Струбцины снимаются

Шаг 6. Намажьте поверхности клеем и положите на них вторую заготовку из фанеры. Опять зажмите ее струбцинами.

Поверхности намазываются клеем

Заготовка зажимается струбцинами

Шаг 7. С большим усилием закрутите саморезы.

Саморезы закручиваются с большим усилием

Шаг 8. Снимите струбцины. Для усиления узла сращивания стяните его сквозными шпильками. Размещать их следует таким же образом, как и при обыкновенном сращивании встык.

Забиваются сквозные шпильки

Во время ее забивания от сильных ударов молотка первые несколько витков резьбы сминаются, что очень усложняет накручивание гайки. Чтобы избежать проблем, перед забиванием шпильки наживите гайки, теперь пусть резьба на торце заминается, она больше не нужна. Перед установкой стропилины на место проверьте, высох ли клей. При хорошей погоде для его полного застывания нужно примерно 24 часа.

Последний штрих — нанесение клея

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

• Для шифера размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
• Для металлочерепицы такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
• Для профнастила угол может быть не меньше, чем 12 градусов;
• Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
• Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Более подробно про оптимальный угол наклона вы можете прочитать здесь.

Важно: минимально допустимое значение угла ската равно 5 градусов. Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька

Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Определение угла наклона крыши

Программы для проектирования и расчета стропильных систем

Расчет системы стропильной в специальной компьютерной программе

Как видно из вышесказанного, произвести расчет строительных систем крыш довольно сложно. Нужно обладать достаточным запасом теоретических знаний, обладать навыками рисования и черчения. Естественно, что далеко не каждый человек обладает такими профессиональными навыками.

К счастью, сегодня задача проектирования значительно облегчена, поскольку имеются очень удобные компьютерные программы позволяющие разрабатывать проекты различных строительных элементов.

Конечно, некоторые программы рассчитаны на профессионалов (например, Автокад, 3D Max и пр.). Неопытному человеку достаточно сложно разобраться с этим софтом.

Но существуют и более простые варианты. Например, в программе Аркон очень просто можно создавать разнообразные эскизные проекты, чтобы наглядно посмотреть, как будет выглядеть та или иная крыша.

Есть там и удобный калькулятор для расчета стропил, который позволяет эффективно и быстро произвести расчеты. Программа Аркон прекрасно подходит для профессионалов, но может быть использована и частными пользователями.

В сети можно найти и калькулятор расчета стропил, работающий в режиме онлайн. Однако произведенные на нем расчеты – это исключительно рекомендательные величины и не могут заменить разработки полноценного проекта.

Правила «умной» экономии при покупке бруса на стропила

В экономии нет ничего плохого. Просто нужно делать это не в ущерб несущей способности и прочности бруса.

Соблюдайте следующие правила:

1. Выбирайте пиломатериалы лично. Разделение древесины на сорта на складах пиломатериалов довольно условное, поэтому и во втором сорте есть вполне подходящий для стропил брус. Его нужно просто найти.
2. Разделяйте критические дефекты и те, которые можно устранить. В частности, червоточины, грибок, коробление, сквозные трещины — это брак, пускать такой брус на стропила нельзя. Противоположный пример — обзол. Его, если коры немного, можно просто счистить с кромок.
3. Купите дешевый сырой или плохо высушенный брус заранее и досушите его год-два на своем участке. В этом нет ничего сложного: просто сложите брус в несколько рядов, переложив их брусками поменьше для вентиляции, и накройте брезентом, чтобы защитить от дождя.

Есть и более общие правила экономии: следите за акциями, покупайте материалы не в сезон и оптом, чтобы получить скидку, старайтесь уменьшить количество посредников между вами и производителем. Лучший вариант — покупка леса напрямую на лесопилке, если есть такая возможность.

Части системы

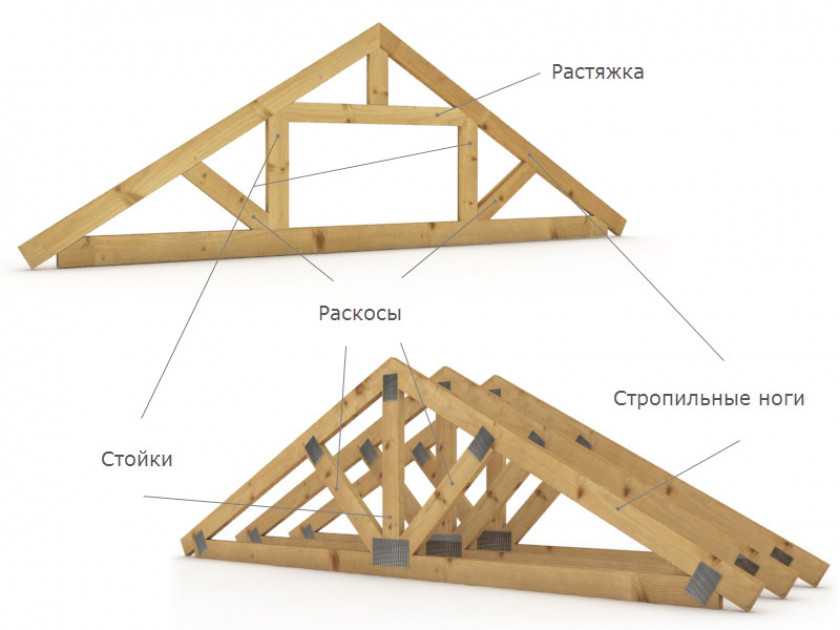

Стропильная система состоит из ферм, которые представляют собой плоские конструкции в виде треугольника. Они выставляются на мауэрлат, а затем скрепляются между собой при помощи прогонов. Можно выделить несколько составных элементов фермы.

• Стропильной ногой называются сами стропила, на которые крепится обрешетка, и укладывается кровля. В состав фермы входят две балки, которые сверху соединены в треугольник. Они должны быть наклонены под одним углом с кровельным скатом.
• Затяжкой является перекладина, которая сцепляет стропила по горизонтали, не давая им разъезжаться при нагрузках. Часто можно увидеть в висячих системах.
• Ригель – это балка, которая в системе отвечает за сжимание, а по виду напоминает затяжку. Применяется для скрепления балок в верхней части.
• Схваткой соединяют балки по горизонтали, чтобы повысить устойчивость фермы. Применяется в наслонных стропилах.
• Стойка используется для дополнительного упора при фиксации систем и представляет собой горизонтальную балку.
• Подкос монтируется под определенным углом и применяется для придания лучшей устойчивости.
• Кобылки нужны, чтобы удлинить стропильные ноги, если надо сделать свесы.

А также есть элементы, которые не относятся к фермам, но являются частью стропильной конструкции.

• Прогон в виде балки устанавливается вдоль скатов.
• Обрешетка набивается на стропила, чтобы на нее монтировать кровлю. Изготавливается из досок и брусьев.

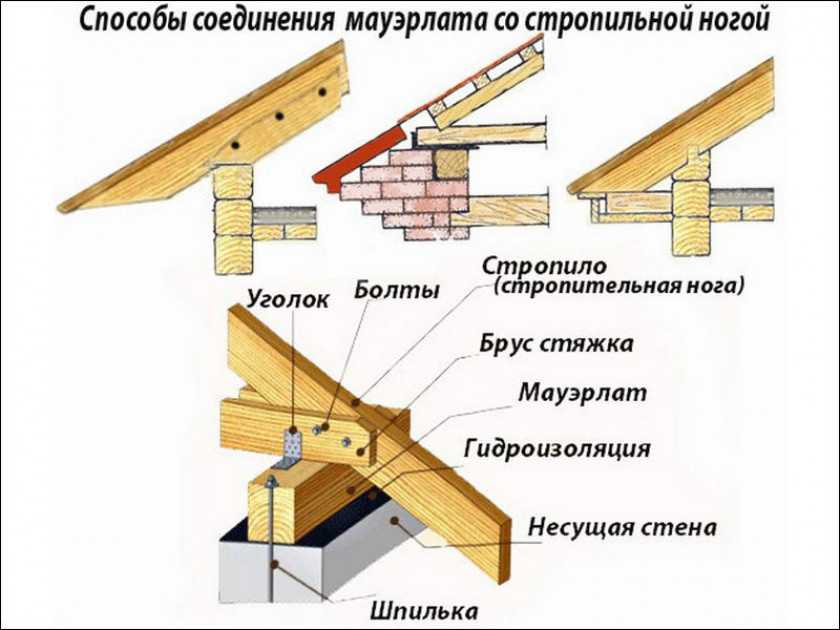

• Мауэрлат монтируется по периметру стен строений в виде досок или бруса. На него крепятся нижние концы стропил.
• Лежень ложится вдоль внутренних стен строения, чтобы крепить на него вертикально стойки.

Количество кровли

Количество материала для кровли вычисляется очень просто, учитывая, что все параметры для расчетов были получены в процессе.

Рассматривая вычисления на том же примере, следует вычислить общую площадь крыши.

После этого можно узнать количество листов металлочерепицы (в данном примере), которые потребуется закупить для строительства.

Для этого необходимо получившееся значение площади крыши разделить на площадь одного листа металлочерепицы.

Как рассчитать площадь двускатной крыши:

• Длина крыши в данном примере равна 10м. Чтобы узнать такой параметр, необходимо замерить длину конька;
• Длина стропила была вычислена и равняется 3,6м (+0,5-0,7м.) ;
• Исходя из этого, площадь одного ската будет равна – 41 м2. Общее значение площади – 82 м2, т.е. площадь одного ската, умноженная на 2.

Важно: не забывать про припуски для козырьков крыши в 0,5-0,7 м

Кровельный набор

Виды стропильных систем для двухскатных крыш

Большинство стропильных систем для двухскатных крыш делится на два основных вида — висячая и наслонная. Первый вид является наиболее распространённым. Разберем подробно оба вида.

Висячая стропильная система двухскатной крыши

Данный вид кровельных конструкций используется исключительно в случае, когда стены дома находятся на расстоянии до 10 м друг от друга и между ними нет опорных перекрытий. Стропила (ноги) стыкуются только с боковыми частями дома в виде мауэрлата. Минусом двухскатной крыши с висячими стропилами является возможность ее повреждения из-за распирающей нагрузки, так как между стропилами в данном случае не предусмотрены растяжки.

Наслонная стропильная система двухскатной крыши

Отличием наслонных конструкций является наличие дополнительной подпорки в виде стены или другой опоры. Наслонная стропильная система устанавливается с опорами, которые крепятся на промежуточные стены. Данная конструкция позволяет закрывать большие пролеты без ущерба жесткости всей стропильной системе.

Отдельно стоит рассказать еще о нескольких видах двухскатных крыш. По конструкции двухскатная крыша может быть выполнена в следующих вариантах:

• симметричная двухскатная крыша;
• ассиметричная двухскатная крыша;
• двухскатная ломаная крыша.

Отличия данных конструкций понятны из названия. В зависимости от проекта вашего дома и от дизайнерских решений крыша может быть ассиметричной, то есть иметь разные углы наклона в основании. Такая крыша немного сложнее в монтаже, нежели обычная симметричная крыша, имеющая в своем основании равнобедренный треугольник, но опытному мастеру не составит труда возвести такую конструкцию.

Также весьма распространена двухскатная ломаная крыша. Стропила такой крыши как бы немного обломаны у основания. Такие крыши практически не задерживают на себе осадки и позволяют выиграть в чердачном пространстве для обустройства мансарды.

Установка стропильной фермы

Варианты врубки стропил в балкуИзмерения и разметка вальмового стропила

Установку стропильных ферм выполняем в следующей последовательности:

• монтируем крайние фермы;
• фиксируем центральные фермы.

При установке крайних ферм придерживаемся следующих важных правил:

• основание треугольника устанавливаем на мауэрлат либо же верхний сруб в случае обустройства крыши деревянного строения;
• предварительно делаем в основании несколько отверстий для его последующего скрепления со срубом;
• обязательно контролируем прямолинейность установки фермы. Для этого используем отвес, закрепленный на ригеле;
• основание стропильной фермы закрепляем только после подтверждения ровности его установки;
• для обеспечения дополнительной устойчивости фермы закрепляем укосины от сруба к стропильной ноге. Длину подбирайте по ситуации, принципиального значения она не имеет;

• прежде чем затягивать укосину шурупами, повторно убеждаемся в прямолинейности ее размещения.

После завершения монтажа крайних ферм переходим к фиксации центральной и последующих конструкций, если их размещение предусмотрено проектом. Оптимальный шаг установки ферм – 100 см.

Для закрепления центрального стропильного треугольника используем временные укосины. После того как будет установлен козырек, укосины можно убрать. Рекомендации по креплению центральных и остальных ферм такие же, как и в случае с крайними конструкциями.

Каркас дома со стропилами

Удачной работы!

Сборка коньковой фермыМонтаж коньковой фермыМонтаж стропилМонтаж стропил

Этап #6 — выполнение свесов

Последний этап – свесы фронтонов. Их я решил сделать выносными, шириной 60 см, в стиле «шале». Пришлось сооружать выносной каркас с аутригерами (консольными прогонами).

Так как с выносами работать со стороны дома оказалось совсем неудобно, я смастерил некое подобие лесов. И уже с них осуществлял дальнейший монтаж.

Вначале я положил плашмя доски 200х50 мм по фронтонам. Поставил под них опоры – скошенные доски такого же сечения с шагом 60 мм, можно сказать сформировал таким образом фронтон.

Начало формирования фронтонных свесов

Закрепил свес над коньком (доску, выступающую за фронтон на ширину свеса – 60 см). Поднял и закрепил фронтонные доски по бокам свесов. Поперек смонтировал доски аутригеров. Установил лобовые (карнизные) доски 200х50 мм по длине скатов.

Стропильная система с широкими фронтонными свесами

Теперь стропильная система полностью готова к кровельным работам. Далее пойдет обрешетка, обшивка ОСБ и, как финишное покрытие, — укладка битумной черепицы.

Так сделал я, думаю, что у вас, при желании, получится не хуже. Впрочем, я не считаю свою конструкцию единственно возможной. Любая задача, особенно строительного плана, имеет несколько вариантов решения. И это – только один из способов сооружения стропильной системы. Наверное, один из самых простых и, как следствие, самых надежных.

Алексей

Подготовительный этап

Для начала требуется определиться с размером крыши и углом её наклона. Для этого требуется учесть: количество выпадаемых осадков, снеговую и ветровую нагрузку вашего региона, а так же тип кровельного материала, который будет использоваться.

На заметку! Чем угол наклона крыши будет меньше, тем лучше конструкция будет выдерживать эти нагрузки. Однако слишком маленький угол наклона не позволит в полном объёме использовать мансардное помещение, поэтому необходимо найти золотую середину.

Перед тем как приступить к строительству крыши необходимо ознакомиться с тем, что такое стропильная система и из чего она состоит. В соответствии с проектом плана дома, разрабатывается будущая конструкция и форма крыши.

Конструкционные особенности вальмовой крыши

• Основой конструкции, к которой крепятся несущие элементы крыши, является коньковый брус, располагаемый по центру кровли в самой верхней ее части.
• От торцов конька к противоположным стенам под углом 90 градусов отходят 6 центральных стропил, опирающихся на брус-мауэрлат, проложенный по периметру стен.
• Диагональные (вальмовые) стропила соединяют углы кровли с коньковым брусом, образуя треугольник – вальму. Опираются они на стену и торец конька.
• Промежуточные стропила формируют кровлю между центральными стропилами продольной стороны здания. Они опираются на коньковый брус и мауэрлат.
• Отличительные особенности строительства вальмовой крыши – это наличие коротких стропил, опираемых на диагональные. За счет данного приема и образуются на крыше треугольные участки кровли.

Особенности разметки при строительстве вальмовой крыши своими руками

Прочностные показатели возводимой крыши и ее устойчивость к ветровым нагрузкам во многом зависят от того, насколько точно была осуществлена разметка вальмовой крыши. Поэтому процесс работы выполняется в определенной последовательности.

1. Приняв прямоугольник, образуемый мауэрлатом за основу, делим его торцовые стороны пополам и проводим осевую линию, на которой и будет устанавливаться коньковый брус.
2. Изготавливаем мерную планку из подручного материала. И наносим на нее отметку, соответствующую половине ширины прямоугольника. Вторая отметка покажет величину выноса кровли за периметр стен (стропильный свес).
3. От углов вдоль продольной стороны мауэрлатной обвязки стен располагаем мерную планку и переносим метку на брус. В итоге получаем четыре одинаковых квадрата по торцам здания и прямоугольник в его центральной части. Это дает нам важный элемент разметки вальмовой крыши — длину конькового бруса, равняющегося по величине ширина образованного прямоугольника.
4. С обеих сторон здания вдоль узкой стороны прямоугольника делаем на мауэрлате разметку для крепления промежуточных стропил, отстоящих друг от друга на расстоянии 800 – 1000 мм. Аналогичные метки переносим на осевую линию для определения мест крепления стропил к коньку.

Особенности монтажа стропильной системы при строительстве вальмовой крыши

1. Работа начинается с установки конькового бруса, поднимаемого на необходимую высоту, равную высоте крыши. Опирается конек на вертикальные стойки, дополнительно соединяемые для прочности подкосом.
2. Шесть равных по длине центральных стропил опирают на торцы конька (по три с каждой стороны). Вторым концом стропила опираются на мауэрлат с учетом величины стропильного свеса – по одному стропилу монтируется в центре торцовых стен и по два с продольной стороны здания под углом 90 градусов к ней.
3. Немаловажная часть монтажа стропильной системы при строительстве вальмовой крыши – установка диагональных стропил, являющихся основой формируемой вальмы. Таких стропил четыре и проходят они от торца конькового бруса через углы, образуемые обвязочным брусом стен. Опора вальмовых стропил осуществляется на специально подрезаемую пятку для удобства крепления к коньку и мауэрлату. Эти стропила так же оснащаются свесом.
4. Следующий шаг работы – установка промежуточных стропил, осуществляемая по разметке: стропило крепят к коньку и мауэрлату, оставляя свободно висящим нижний конец для формирования навеса крыши над стеной.
5. Итогом монтажа стропильной системы вальмовой крыши является установка коротких стропил. Опираются они на диагональные стропила и мауэрлат, располагаясь параллельно центральному стропилу в торцовой части крыши на расстоянии 800 – 1000 мм друг от друга.

https://youtube.com/watch?v=n_Yr2QB3diM

Стропильная система возводимой своими руками вальмовой крыши считается одной из наиболее прочных и долговечных, главное правильно произвести монтаж ее несущих элементов

(Visited 3 496 times, 1 visits today)

Как правильно утеплить мансарду?

Кровля из камыша. Плюсы и минусы

В чем заключается ремонт мягкой кровли?

Крыша балкона своими руками

Что такое жидкая кровля?

Снегозадержатели на крышу: как защититься от обвала снега?

Выбираем качественные кровельные материалы

Как выбрать битумную черепицу?

Определяем шаг стропил

Чтобы высчитать шаг стропил, необходимо принять во внимание вес кровельного покрытия, угол наклона скатов, ветровые и снеговые нагрузки. В среднем шаг (расстояние между соседними ногами, формирующими скат крыши) колеблется в диапазоне от 70 до 120 см

Чтобы исключить риск деформации стропильных ног под высокими нагрузками, рекомендуется использовать сухой пиломатериал при монтаже стропильной системы. Обычно это брус или доска толщиной не менее 50 мм. Точные размеры деревянного стропила и других элементов определяются исходя из требований к прочности конструкции.

Шаг стропил зависит от степени уклона крыши и длины стропильных ног. Чтобы построить прочную крышу, перекрыв большой пролет между коньком и верхней частью стены, шаг стропил следует уменьшить. К примеру, для кровли с уклоном 45° максимальный шаг следует делать не более 80 см. Уменьшить шаг стропил следует и при использовании тяжелых кровельных материалов, к которым относится керамическая черепица, цементно-песчаная плитка, асбоцементный шифер.

Расстояние между стропилами двухскатной крыши и толщина стропила

Шаг стропил двускатной крыши — это пустое место между стропилами. От правильного расчета шага зависит функциональность крыши. Как правило, шаг составляет около метра.

Для более точного расчета расстояния между стропильными досками существует определенная схема расчета:

1. Определяют длину ската.
2. Длину ската делят на расстояние между стропилами.
3. Чтобы определить количество стропильных досок, к полученному значению добавляют единицу и округляют в сторону большего значения. Так определяют, сколько досок надо на скат.
4. Длину ската делят на количество досок, получают расстояние между стропилами.

Такой расчет не всегда окончательный.

Дополнительно следует учесть нагрузку кровельного покрытия (его массу), толщину стропила, а так же размеры стропил для двухскатной крыши.

Толщина стропильной доски во многом зависит от покрывного материала:

• Ондулин. Доски применяют сечением 5х20 см при шаге от 60 до 90 см с настилом обрешетки сечением 4х5 см;
• Металлочерепица. Доски стропильные — 5х15 см, шаг — от 60 см до 95 см;
• Керамическая черепица. Сечение доски — 6х18 см или 5х15 см, расстояние между брусками — от 80 см до 130 см;
• Профнастил. Сечение стропила — 5х15 см, 5х10 см при шаге от 60 см до 90 см;
• Шифер. Сечение бруса такое же, как на профнастил при шаге 60-80 см.

ВАЖНО!
Следует учитывать все показатели и точно рассчитать толщину стропила, чтобы не было чрезмерной нагрузки на фундамент.

Неправильный расчет длины стропил двускатной крыши, а так же неправильный расчет показателей шага могут привести к провисанию кровли.

Установка стропил двухскатной крыши своими руками требует учесть еще вес стропильной доски и всех дополнительных креплений конструкции.

Как рассчитать стропильную систему двухскатной крыши

Сечение стропил из доски

Стропила могут изготавливаться из бревна, бруса или доски. К недостаткам бревна относится его большой вес и необходимость выполнять сложные врубки в местах креплений, которые существенно ослабляют несущие способности элемента из кругляка. Брус значительно лучше в применении, но стоит дороже, чем доска. Стропильные ноги из доски – оптимальный выбор, данный материал активно используется для изготовления боковых стропильных ног. Доска также позволяет делать удлиненные боковые стропила и прочные накосные (диагональные) стропильные ноги.

Такой параметр, как толщина доски, существенно влияет на ее прочностные характеристики. Толщина доски, пригодной для изготовления стропил, составляет 40-60 мм, причем для возведения кровли на постройках хозяйственного назначения лучше использовать доску толщиной 40 мм в целях снижения затрат. При этом для строительства крыши жилого дома данный параметр не должен быть менее 50 мм.

Ширина доски для стропил выбирается с учетом длины проема, который требуется перекрыть – чем длиннее стропильная нога, тем шире должна быть доска для ее изготовления. Стропила длиной до 6 метров могут выполняться из доски шириной 150 мм – таким образом, минимальное сечение стропила для крыши жилого дома составляет 50×150 мм. Если длина стропильной ноги превышает 6 метров, ширина доски должна быть не менее 180 мм. Удлиненную ногу делают из сплоченных досок шириной 150 мм, причем участок нахлеста досок, составляющий не менее 500 мм должен располагаться максимально близко к коньковой части.

Сечение стропил зависит от величины нагрузки на крышу (снеговой и ветровой), а также веса самой стропильной конструкции, угла наклона ската, длины перекрываемого проема и ширины дома. Чтобы рассчитать сечение, используются специальные таблицы и формулы, можно воспользоваться соответствующей компьютерной программой. В сложных случаях лучше всего доверить выполнение расчетов профессионалам.

Определив оптимальное сечение стропильных ног, необходимо обратить внимание на шаг установки стропил. Это взаимозависимые параметры, которые можно немного варьировать без ущерба для надежности кровли

Применение подкосов позволяет несколько уменьшить сечение стропил.

Наращивание стропил

Если длины или толщины доски не хватает для изготовления цельной стропильной ноги, выполняют наращивание стропила. Это можно делать различными способами. Проще всего сплотить доски, сложив их друг с другом широкими сторонами, и сшив гвоздями. Если укладывать доски со сдвигом в половину длины, можно изготовить длинную, прочную стропильную ногу, способную выдержать высокие нагрузки. Так делают, когда требуется создать накосные стропила вальмовой крыши.

В другом случае наращивания стропил делают косой срез на торцах, причем перед косым срезом выполняется небольшой вертикальный противоскользящий упор. Далее выполняется вертикальное сквозное отверстие для стяжки соединения болтом.

Удлинить стропило можно соединив гвоздями или шпильками две доски, уложенные с нахлестом в метр.

Разновидности стропильных систем

Существуют наслонные и висячие стропильные системы. По статистике чаще всего применяются конструкции наслонного типа. При обустройстве такой системы стропила упираются в мауэрлат. Функцию центральной части выполняет простой коньковый прогон. Для увеличения прочности системы монтируются поддерживающие балки.

Разновидности стропильных системУстройство стропильной системы двухскатной крыши

В случае же с висячими стропилами конструкция системы комплектуется дополнительными стойками, способствующими оптимальному распределению нагрузки по всей площади кровельной конструкции.

Виды стропил

Изготовление и монтаж стропил обеих разновидностей осуществляется в аналогичной последовательности, но с учетом перечисленных выше особенностей и различий.

Требования к строительным материалам

Для устройства стропильной системы лучшим вариантом будет использование пиломатериалов из хвойных пород древесины — сосны, ели или лиственницы, I — III сорта.

Материал для стропил берется не ниже II сорта, мауэрлат изготавливается из досок или бруса II сорта, для стоек и прогонов берется материал II сорта, обрешетка изготавливается из пиломатериала II-III сорта, это зависит от кровли. Ригели, затяжки выполняют из материала I Сорта. На накладки, подкладки можно применять материал III сорта.

Хранить пиломатериал нужно под навесом, обеспечив защиту от солнца и влаги. Площадку для складирования выровнять, пиломатериал переложить подкладками для вентиляции.

Для монтажа потребуются крепежные элементы: стяжки, пластины, шпильки, болты с шайбами и гайками, саморезы с прокладками ЕРDМ, толщиной 2,8мм, монтажная лента, кронштейны оцинкованные.

Кронштейны применяются при креплении мауэрлата, крепят их гвоздями или саморезами.

КР уголки служат для прикрепления стропил к мауэрлату, препятствуют смещению стропил.

Весь крепежный материал должен быть изготовлен из высококачественного материала и иметь защиту от коррозии.
